Утепленная шведская плита (ушп): устройство и технология строительства фундамента

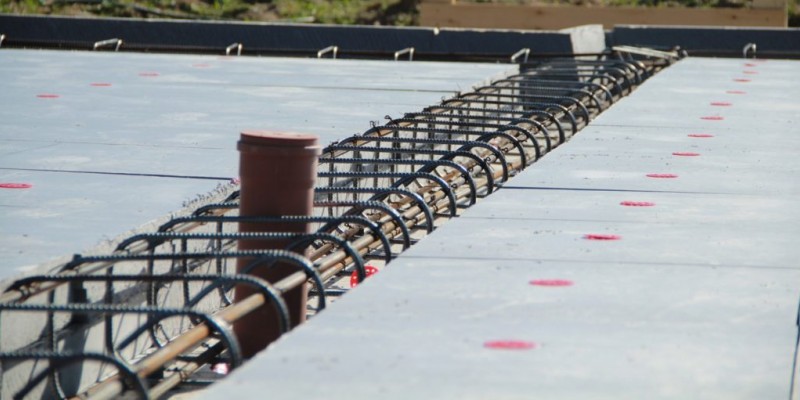

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.

Устройство шведской плиты

Шведская плита (УШП) представляет собой монолитный фундамент из плит небольшого углубления. Отличие данной технологии от традиционных состоит в том, что основание построенного дома лежит на утеплителе, вмонтированном в плиту. Тепло пола не дает промерзать земле, и стены дома сохраняют свой первоначальный вид. Технологическая конструкция позволяет объединить в себе устройство шведской фундаментной плиты с подогревом и прокладкой коммуникаций.

Плита в виде монолита в последнее время используется при строительстве коттеджей. Ее конструкция имеет такой вид:

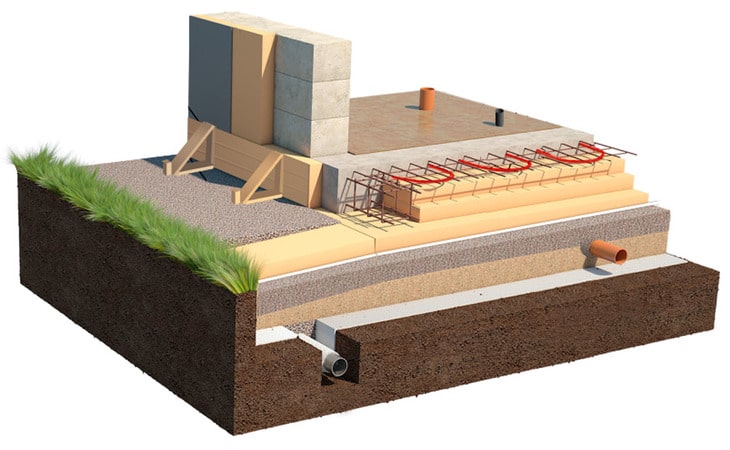

Схема расположения слоев в фундаментном монолите

УШП состоит из нескольких основных элементов:

1. Подушка из щебня или гравия, выполняющая функцию дренажа, при малейших изменениях почвы является сдерживающим фактором.
2. Текстильное полотно, заменяющее фильтр.
3. Гидроизоляция, которая защищает конструкцию от влаги.
4. Теплоизоляция, слой которой находится под плитой и по бокам всего фундамента, не дает уходить теплу в землю.
5. Дренаж и водоотведение, благодаря которым сооружение не будет зависеть от воздействия снега и дождя, а также от подземных и талых вод.
6. Придать прочность фундаменту помогает пояс из армирующих пластин.
7. Все коммуникации: водопровод, канализация, электропроводка и каналы для линий связи.
8. Обогрев пола. Рекомендуется устанавливать данную систему на начальном этапе, чтобы сделать строительство более дешевым.
9. Несущая ребристая плита толщиной от 10 см. Размещаемые под внешними стенами ребра жесткости значительно повышают прочность железобетонной конструкции.

В какой последовательности производится монтаж шведской плиты?

Соблюдение алгоритма сооружения шведской плиты влияет на прочностные свойства основы и энергосберегающие характеристики. Общий комплекс работ предусматривает:

Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания

1. Обустройство котлована.
2. Монтаж дренажных труб.
3. Прокладку коммуникаций.
4. Укладку утеплителя.
5. Армирование.
6. Сборку теплого пола.
7. Бетонирование.

Рассмотрим главные особенности этапов.

Размечаем участок

Указанная стадия работ предусматривает перенос проекта фундамента в условия местности

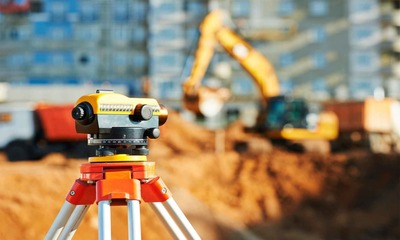

До начала разметки важно выполнить геодезические изыскания, направленные на определение характера почвы и глубины расположения водоносных слоев

В процессе разметки определяются:

• контуры фундаментной основы;
• пути подключения инженерных коммуникаций.

После разметки важно обеспечить защиту площадки от осадков путем обустройства ливневой канализации

Выполняем земляные работы

Земляные мероприятия включают следующие работы:

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод

1. Очистку стройплощадки от строительного мусора и растительности.
2. Извлечение плодородного слоя почвы на глубину 0,4-0,5 м.
3. Формирование уплотненной песчаной подушки толщиной слоя 30 см.
4. Извлечение грунта по периметру котлована для дренажных магистралей.
5. Засыпку глины на дно приямков, увлажнение и уплотнение глиняного слоя.

После окончания земляных работ приступайте к следующему этапу.

Обустраиваем систему дренажа

Последовательность действий:

1. Постелите геотекстиль.
2. Насыпьте щебенку.
3. Уплотните щебень.
4. Уложите трубы дренажа.
5. Засыпьте слой щебенки.

После укладки всех слоев застелите подсыпку геотекстильной тканью.

Прокладываем инженерные коммуникаций

При выполнении работ соблюдайте следующую последовательность:

Под плиту необходимо заранее заложить все необходимые коммуникации

1. Выполните монтаж коммуникаций.
2. Насыпьте слой песка.
3. Уплотните песчаную подсыпку.

После монтажа важно проверить правильность подключения инженерных сетей

Подбираем утеплитель и производим его укладку

Выбирая теплоизолятор, отдавайте предпочтение утеплителям с уменьшенной теплопроводностью.

Целесообразно использовать экструдированный пенополистирол, обладающий следующими достоинствами:

• стойкостью к развитию микроорганизмов;
• экологической чистотой;
• устойчивостью к влиянию влаги.

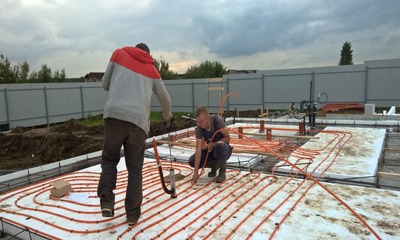

Укладываем арматурную сетку и монтируем обогреваемый пол

При выполнении армирования обратите внимание на следующие моменты:

• используйте вязальную проволоку для соединения арматуры;
• укладывайте арматурную сетку двумя ярусами;
• обеспечьте расстояние до теплоизолятора 30-40 мм.

Монтаж магистралей обогрева выполняйте с учетом планировки. Используйте пластиковые подставки для прокладки труб.

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб

Рекомендации по укладке магистралей теплого пола

При укладке магистралей обогрева обратите внимание на следующие моменты:

• обеспечение расстояния 100 мм между магистралями обогрева;
• выполнение отступа от внешних стен 150-200 мм;
• правильность укладки труб согласно разработанной схеме.

После прокладки магистралей проверьте герметичность системы сжатым воздухом.

Монтируем опалубку

Монтаж шведской плиты требует сооружения опалубки по периметру фундамента. Для опалубки используются фанерные или дощатые щиты, укрепленные подпорками. Внутренняя поверхность опалубочной конструкции выстилается полистирольными листами. Они обеспечивают теплоизоляцию фундаментной основы с торцевой части.

Выполняем заливку бетонной массы

При бетонировании соблюдайте следующие требования:

• заливайте бетон 10-сантиметровым слоем;
• производите заливку с интервалом не более часа;
• применяйте вибратор или плиту для трамбовки бетона.

Итак, сколько же стоит УШП?

Нужно различать под какой дом делается фундамент и на каких грунтах.

УШП для дома из пеноблоков

Для расчета возьмем двухэтажный дом из пеноблока с толщиной несущих стен 200 мм и со слабыми грунтами в Московской области, где глубина промерзания не менее 135 см. Смотрим в таблицу раздела Подошва R403.1 Для слабых грунтов и 2-х этажей ширина подошвы должна быть не менее 620 мм, высота 200 мм. Для дома 10×10 м периметр плюс две внутренних подошвы будет 10 × 4 + 10 × 2 = 60 м. Для Московской области глубина от низа пола для мелкозаглубленных утепленных фундаментов должна быть не менее 500 мм. При этом при заливке одновременно с полом «ноги» плиты расширяют в верхней части, увеличивая расход бетона приблизительно на 1/3. Объем бетона для ленты будет 60 × 0.5 × 0.62 × 1.3 = 24.2 м³. (Площадь ленты будет 60 × 0.62 = 37.2 м²). Объем бетона на плиту будет 10 × 10 × 0.1 = 10 м³. Итого на двухэтажный дом из пеноблока понадобится 34,2 м³ бетона (3400 р/м³). Стоимость бетона: 117.000 руб

Арматура укладывается только в стены фундамента, а в пол кладется сетка. Для армирования ленты необходимо 6 длин стен фундамента плюс немного для связей. Приблизительно необходимо 300 м арматуры №12. х 0.88 кг, то есть чуть более 264 кг. (24000р/тонна) Стоимость арматуры: 6.340 руб

Сетка сварная под стяжку в 2 слоя 200 м² × 250 руб/м² = 50.000 рублей

Далее, по правилам, под ленту фундамента и под отмостку делается подушка из гравия или щебня (не песка), толщиной не менее 10 см. Поскольку для Московской области ширина утепления отмостки по углам должна быть не менее 90 см, то площадь засыпки гравия под фундамент будет (10+1.8)²=144 м² или 14,4 м³ гравия. Под пол гравийная подушка должна быть толще, если высота плиты от уровня земли будет 30 см, то толщина засыпки будет 20 см (при условии, что толщина утеплителя под полом будет 300 мм). Площадь подушки будет 100 м² — 37 м² = 63 м². Объем гравия на подушку под полом будет 63 × 0.2 = 13 м³. Всего понадобится гравия не меньше 28 м³ — около трех средних камазов (1800 руб/м³). Стоимость гравия: 50.400 руб

Далее — утеплитель. Минимальная толщина утеплителя для Московской области должна быть 7 см (чуть больше 6 см). При этом горизонтальное утепление делают только из XPS большой плотности. Считаем объем. Под плиту в Швеции обычно укладывают до 300 мм утеплителя, 63 м² (площадь плиты за минусом стенок). Нам потребуется около 19 м³ экструдированного пенополистирола. На утепление наружных стен, подошвы и отмостки понадобится (площадь засыпки гравия 144 м² минус 63 м²) 81 × 0.1=8.1 м³. Итого необходимое количество листов экструдированного пенополистирола около 27 м³ (6200 рублей) или 167400 рублей. Для вертикального утепления периметра фундамента понадобится 40 × 0,6 м =24 м³ пенополистирола (3800 руб/м³) или 91200 рублей.

Стоимость утеплителя: 258.600 руб.(с учетом отходов)

По самым скромным подсчетам стоимость материалов для УШП под двухэтажный дом из пеноблоков 10х10 м составит около 482.400 рублей.

С этим читают

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

• равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
• амортизация пучения почвы в результате морозов;
• теплоизоляция основной бетонной плиты фундамента;
• сочетание утеплённой отмостки и дренажа;
• фундамент подходит для любого типа почв;
• простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью

В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию

Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

• геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
• дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
• песок является не пучинистым грунтом и необходим для устойчивости конструкции;
• утеплитель обеспечивает теплоизоляцию здания со стороны пола;
• гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
• ещё один слой утеплителя усиливает защиту конструкции;
• арматурная сетка необходима для хорошего сцепления бетона;
• бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Возведение фундамента

Перед возведением фундамента своими руками надо подготовить инструменты и материалы. Понадобится пенополистирол не менее 0,3 кубометра на 1 метр площади плиты, вязальная проволока, стальная арматура сечением в 10 мм с расходом до 15 погонных метров на 1 метр площади плиты, пленка полиэтиленовая до 1,2 кв/м на каждый кв/м фундамента. Для возведения опалубки следует приобрести примерно 1,5 кубометра обрезной доски, а также все для монтажа коммуникаций.

После тщательных подсчетов, следует заняться подготовкой материалов и возведением фундамента

Пошаговая инструкция:

1. Освободить площадку, подготовленную для работы, от сорняков и мусора.
2. Сделать разметку фундамента с помощью уровня и зафиксировать шнуром на колышках.
3. Снять верхний слой грунта глубиной до 40 см вручную или с помощью бульдозера.
4. Дно образовавшегося котлована засыпать песком толщиной в 15 см, пролить водой и утрамбовать. Для этого лучше всего использовать виброплиту.
5. Поверх песка уложить полотно геотекстиля так, чтобы края его заходили за границы плиты на 20-30 см.
6. Сделать дренаж: разбросать щебень по фильтрующему материалу слоем 10-15 см, на боковые стороны накинуть края полотна.
7. В выложенном слое щебня проложить коммуникации (канализационные и водопроводные трубы, кабели), временно закрепив их вертикально при помощи обрезков арматуры и хомутов из пластика.
8. По сторонам фундамента установить опалубки из утеплителя толщиной 5-10 см. В качестве утеплителя можно использовать пенополистирол, который применяется специально для утепления бетона. Для ограждения с внешней стороны используются доски, которые закрепляют упорами из бруса.

Далее, надо произвести укладку листов гидроизоляции под плиту на дно котлована. Можно использовать современный материал или рубероид. Должна быть герметичность, чтобы не проходила влага. Для этого листы укладывают внахлест, стыки между ними прожигают бензиновой горелкой. Края листов должны выступать за периметр не менее 30 см, чтобы впоследствии с их помощью выполнить торцовую изоляцию.

В качестве слоя утеплителя под теплый пол, как нельзя лучше подойдут листы пеноплекса или похожего материала

Теперь следует уложить первый слой теплоизоляции. Рынок для этой цели предлагает три материала: пенопласт, минеральную вату и пенополистирол (пеноплекс). Специалисты рекомендуют последний. Другие два не подходят, так как пенопласт очень ломкий и не выдерживает большой нагрузки, а минеральная вата не переносит влагу и при намокании перестает выполнять свои функции.

Для второго слоя используются также пенополистирольные плиты, но стелят их по проекту. В месте, где будет чистовой пол, толщина изоляции должна быть 200 мм. Второй слой укладывается на стыки первого, чтобы не образовывались отверстия, куда зимой может проникать холод. Не заполняются до конца основания стен и колонн, оставляемые для армирования и заливки ростверков.

Для армирования ростверков надо изготовить каркасы из металла сечением 12 мм, ориентированные в продольном направлении, основную арматуру зафиксировать с помощью прута сечением 10 мм и через каждые 30 см скрепить проволокой. Готовые каркасы укладываются в форму и соединяются между собой. Затем производится армирование зон будущей нагрузки. Для этого нужна арматура с сечением 10 мм, которая связывается в сетку с квадратными ячейками.

К арматуре следует прикрепить трубы для теплого пола

К армирующей сетке крепятся пластиковые трубы для обогрева пола, которые в местах подъема защищаются гофрированными трубами, а их распределительные провода прикрепляются к металлическим стержням, которые забиты в грунт. После проведения испытания обогревательной системы можно заняться бетонированием. Убрав мусор и защитив выводы труб, в форму нужно залить бетон и распределить его по поверхности. Делать это можно как вручную, так и механическим способом.

Прочным он будет при правильном обеспечении температурного режима. В жаркое время нужно поливать водой через 2-3 часа после заливки, в более прохладные дни — через 10-12 часов. Через три дня опалубку фундамента можно убрать. После 28 дней, когда бетон наберет достаточную прочность, можно провести алмазную шлифовку его поверхности.

УШП своими руками

Фундаменты из теплой шведской плиты – новая технология, поэтому действующие в РФ СНиП и СП не регламентируют этапы строительства. При этом инженеры должны учитывать общие требования к конструктивным элементам и формулы расчета нагрузок.

Проектно-изыскательские работы

Перед началом проектирования необходимо собрать данные, отражающие гидрогеологические особенности участка.

инженеры узнают:

• химические и физико-механический свойства грунта;
• степень пучения почвы;
• уровень подземных источников;
• климатические условия в регионе и т.д.

Полученные сведения служат для расчета оптимальных характеристик для конструктивных элементов основания относительно проектных условий.

Разметка и рытье котлована

Перед закладкой фундамента необходимо снять плодородный слой почвы с последующим применением для окультуривания территории. Размечают поле по контуру сооружения. Затем вырабатывают котлован на проектную глубину.

Ширина котлована должна быть больше площади основания дома. После этого делают дополнительные углубления под основными и внутренними стенами, чтобы заложить ребра жесткости для силовой конструкции. Почву на дне выравнивают и утрамбовывают.

Защита от воды и прокладка коммуникаций

На дно котлована высыпают ровный слой крупнозернистого песка. Подсыпку утрамбовывают, формируя плотный пласт высотой 10–15 см. Под песком в большинстве случаев укладывают геотекстиль, чтобы предотвратить заиливание материала в процессе эксплуатации.

Сверху песка выкладывают трубы, из которых состоит дренажная система, а также закладывают инженерные коммуникации. При этом все линии должны выводиться с запасом.

Подготовка подушки

Конструкцию засыпают ровным слоем щебня с последующей утрамбовкой. В результате должна получиться плотная поверхность в одной горизонтальной плоскости. В процессе допускается подсыпка материала и орошение водой для того, чтобы слой можно было качественно утрамбовать.

Монтаж утеплителя

Пласт утеплителя состоит из двух слоев пенопласта или пенополистирола с прокладкой из гидроизоляционного материала, в качестве которой можно использовать полимерную пленку. Толщина утеплителя – 200 мм, но в местах ребер жесткости это значение может составлять 100 мм.

Обустройство опалубки

Эксперты советуют для плитного фундамента по шведской технологии использовать несъемную опалубку, собранную из заводских заготовок экстрагированного пенопласта.

С целью экономии в частном строительстве можно устанавливать щитовую опалубку из сколоченных досок, при этом не забывая закреплять конструкцию по периметру и в углах клиньями и упорами. Высота опалубки должна превышать уровень поверхности монолитной плиты на 200 мм.

Создание армокаркаса и «теплого пола»

На дно опалубки выкладывают трубы для обогрева пола, руководствуясь такими принципами:

1. По периметру трубы выкладывают плотнее (но не чаще, чем с шагом в 100 мм), чем в центре основания, чтобы получить максимальную тепловую мощность системы.
2. Минимальное расстояние между внешними стенами и тепловым контуром должно составлять 150 мм.
3. На стыке монолитных плит трубы не выкладывают, либо помещают их в металлические гильзы длиной 300 мм.
4. Перед заливкой бетона систему отопления накачивают воздухом, чтобы исключить риск деформации материала под большими нагрузками.

Затем на систему труб для обогрева пола выкладывают силовую конструкцию из арматурных прутьев и сетки. Для изготовления каркаса используют рифленые пруты с диаметром сечения от 12 мм. Сторона готовой ячейки может быть в пределах 100–200 мм. Арматурный каркас устанавливают на пластиковые подпорки высотой 70 мм.

Заливка бетона

Для плит УШП используют бетон марок В20–В25 заводского приготовления или замешанный своими руками. Прочность раствора выбирают, исходя из проектных нагрузок. Заливка монолитной плиты происходит за один раз с помощью предварительно смонтированных рукавов.

Гидроизоляция

По технологии УШП гидроизоляция фундамента представляет собой прослойку между песчаной подушкой и утеплителем. В качестве гидроизоляционного материала в большинстве случаев используют пленку из поливинилхлорида. Закрепление слоев пленки можно проводить с помощью жидких гвоздей.

Монтаж

Глубина траншеи зависит от расстояния до грунтовых вод и типа грунта.

В связи со всем вышесказанным, необходимо сделать вывод о том, что теплый фундамент может быть сооружен еще в самом начале, а если геологический анализ почвы не позволяет сделать этого, то утеплять нужно будет уже после того, как дом будет полностью возведен. В случае с первой ситуацией необходимо сначала вырыть траншею по всему периметру будущего дома.

В зависимости от климатических условий и состава грунта, глубина ее должна составлять от 50 до 100 см. После этого можно будет приступать к замешиванию самого раствора. Чаще всего используется , состоящий из:

• цемента;
• песка;
• щебня;
• воды.

Сначала необходимо взять по одной части воды и цемента, все перемешать и добавить к ним 3 части песка и столько же щебня. Перемешанный раствор необходимо вылить в выкопанные траншеи. Заблаговременно можно прибегнуть к армированию. Это позволит вам усилить конструкцию, а соответственно, и всего дома. Для этих целей прекрасно подойдут такие материалы, как старые рамы от любого транспортного средства, старая проволока, трубы и любой другой металлолом, который, скорее всего, завалялся где-нибудь на даче или в гараже. Таким образом, если глубина соответствует всем вышеупомянутым требованиям, то эта закладка позволит вам утеплить фундамент дома по максимуму.

УШП или монолитный фундамент?

На первый взгляд, экономическая выгода при обустройстве УШП незаметна – требуется большое количество стройматериалов, которые стоят определённых денег. Смета включает закупку:

• утеплителя;

• труб;

• арматуры;

• систем утепления полов;

• прочих материалов.

При заливке монолитного фундамента такие расходы не требуются: подготавливается основание, закупается арматура, делается обвязка и заливается бетон. Однако финансовая выгода заливки монолита понятна только не профессионалу.

Такой фундамент можно сравнить с банковским кредитом: недостаточно средств – залей площадку, а потом постепенно стройся дальше. Процесс получается растянутым во времени, что подразумевает подорожание стройматериалов. Кроме того, монолитный фундамент нуждается в утеплении и гидроизоляции, инженерные коммуникации также будут подводится к зданию.

УШП подойдёт людям, понимающим выгоду от такой конструкции и строящим дом, который будет тёплым и уютным вне зависимости от капризов погоды . Если сделать расчёты по экономии электроэнергии лет на 10 вперёд, привлекательность утеплённого фундамента возрастёт. На этом фоне монолитный фундамент выглядит обыкновенной плитой, которая требует дополнительного вложения средств.

Что это такое?

«Шведская плита» представляет собой мелкозаглубленное плитное основание. Главная отличительная особенность конструкции заключается в утеплении монолитной плиты слоем пенополистирола, уложенного под ней.

Это позволяет фундаменту не отдавать тепло от дома, а, наоборот, аккумулировать его и возвращать в жилое помещение первого этажа.

Сравнение цен в руб. на строительство фундамента по разным технологиям за один кубический метр
Монолитная плита на подушке	Утепленная шведская плита со встроенной системой для теплых полов	Финский плитный фундамент
6000–8000	8000–10000	9500–11500

Устройство в разрезе с фото и технология монтажа

Плитный фундамент по шведской технологии состоит из следующих слоев (снизу вверх):

1. Выровненный и уплотненный грунт.
2. Геотекстиль с уложенными дренажными трубами.
3. Подложка из утрамбованного песка.
4. Теплоизоляционный материал.
5. Гидроизоляция.
6. Теплоизоляционный материал.
7. Арматурный каркас.
8. Трубы теплого пола.
9. Бетонная плита.
10. Финишное покрытие пола.

Для предотвращения сил морозного пучения по контуру сооружения устраивают дренажную систему для отвода грунтовых вод. Если для устройства подушки используют песок и щебень, то между ними прокладывают геотекстиль. Все коммуникационные и инженерные сети закладываются в тело основания под монолитную плиту.

На фото утепленная шведская плита:

Последовательность технологических этапов строительства:

1. Подготовка участка, снятие плодородного слоя высотой до 40 см.
2. Устройство на дне углубления слоя геотекстиля.
3. Укладка и утрамбовка подушки.
4. Строительство опалубки.
5. Монтаж дренажной системы по периметру конструкции.
6. Закладка инженерных сетей.
7. Устройство теплоизоляционного материала.
8. Установка армокаркаса на подложках.
9. Монтаж труб для системы обогрева полов с последующим подключением к коллектору и подачей воздуха.
10. Заливка бетонным раствором всей конструкции.

Область использования

Плитный фундамент по шведской технологии широко применяется в странах СНГ и чаще всего для строительства таких сооружений:

• домов из бревен и бруса;
• каркасно-щитовых построек;
• зданий из пенобетона и другого легковесного материала.

Грунтовые условия:

1. песок;
2. глина;
3. супесь;
4. суглинок;
5. водонасыщенная почва.

Плюсы и минусы технологии

Преимущества:

1. Сокращение сроков строительства за счет одновременного монтажа инженерных коммуникаций и закладки фундамента.
2. Теплоизоляционный материал снижает потери тепла через основание, тем самым позволяя сократить расходы на отопление дома.
3. Ровная поверхность монолитной плиты после затвердевания уже готова к укладке финишного напольного покрытия.
4. Грунт под основанием не промерзает, что снижает вертикальные силы давления со стороны почвы, возникающие в результате морозного пучения.
5. Строительные работы обходятся без применения тяжелой техники.

Недостатки УШП оснований:

1. Не подходят для строительства на грунтах с высокой степенью пучения.
2. Значительные материальные затраты на закладку силовой конструкции.
3. Не рассчитаны под строительство тяжеловесных конструкций, в том числе многоэтажных зданий.
4. Не подходят для строительства домов, у которых по проекту предусмотрено подвальное помещение.

Основные преимущества

Технология, созданная в Швеции, собрала вместе несколько инноваций, которые эффективно решают проблемы с энергосбережением. Разработка набирает популярность за рубежом. Например, в Эстонии все новостройки возводятся только по таким проектам. Но и наши отечественные строители начинают активно перенимать опыт скандинавов.

Строительные инновации выбирают по множеству причин:

• Они выручают там, где присутствуют слабые или проблемные почвы, а также близко расположены грунтовые воды.
• Сокращают расходы и время на строительство, поскольку инженерные коммуникации монтируются в плиту или под неё.
• Теплоизоляция под фундаментом не позволяет деформироваться грунту при температурах ниже нулевой отметки.
• Поскольку завершающим процессом является шлифовка бетонной поверхности, то по её окончании можно сразу приступать к укладке напольного покрытия.
• В последний слой плиты монтируется система тёплого пола. И это, вместе с утеплением фундамента, значительно сокращает будущие расходы по отоплению помещений.

Тёплый пол в шведской плитеИсточник fathershouse.ru

• Для надёжной защиты от разрушающего воздействия влаги насыпается песчано-гравийная подушка, выполняется дренаж УШП и укладывается качественная гидроизоляция.
• Многослойная конструкция с элементами теплоизоляции и отопительной системой в полу не позволяет повышаться влажности в помещении. Поэтому можно не опасаться появления плесени и грибка даже при высокой концентрации воды в почве.
• Монолитная конструкция плиты, которая имеет армирование и ребра жёсткости, обладает большой несущей способностью. И если не планировать возведения многоэтажного здания, то выбор материалов для стен и перекрытий совершенно не ограничивается.
• Для возведения утеплённого основания не требуется привлечение большегрузной техники и автокрана. Все материалы подвозятся небольшими партиями и используются по своей очерёдности.

Инженерами подсчитано, что при тщательном соблюдении всех требований укладки основания и будущей стабильной работе отопления в доме, все энергозатраты сокращаются минимум на одну треть от обычного. А выполнение нескольких задач одновременно позволяет завершить строительство фундамента максимум за 10 дней. Но это при условии, что работой занимается опытная и слаженная бригада профессионалов.

Утеплённая шведская плитаИсточник poly-betonnye.ru

Преимущества и недостатки

УШП схема имеет достаточно наработок, чтобы относиться к апробированным системам при возведении оснований. Верх плиты остается ровным после окончания бетонных работ и является хорошим базисом под керамическое покрытие, ламинат, линолеум. Удобство и в том, что уровень пола во всех помещениях дома будет на одном уровне

Это важно при отделочных работах и эксплуатации жилья

Плюсы применения технологии УШП фундамента:

• экономия средств на отопление дома благодаря изоляции фундамента от холода и снижению потерь энергии;
• нет мостиков холода, поэтому не промерзают углы дома и цокольная часть;
• нет усадки здания при строительстве на слабых грунтах, есть возможность застройки на любых почвах;
• сокращение времени строительства за счет комплексного подхода к закладке коммуникаций и отделочных работ.

Трудности при выборе УШП или ленточного фундамента возникают в связи с высокой ценой на материалы и монтажные работы. Установку плиты выполняют квалифицированные кадры, т. к. нужна точность при выпуске коммуникаций, устройстве утепления, заливке бетона и армировании. Ошибки строителей исправить невозможно, т. к. на фундаменте уже возведен дом. Своими руками можно сделать такое основание под небольшое строение, например, мастерскую, гараж или баню.

УШП своими руками: технология

Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.

Подготовка основания, коммуникаций

Фото. Подготовка основания УШП, укладка утеплителя и коммуникаций

Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.

Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.

Армирование фундаментной плиты

Фото. Армирование фундаментной плиты по шведской технологи

При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.

В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.

Монтаж опалубки шведской плиты

Фото. Устройство УШП фундамента своими руками

Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.

Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.

Заливка УШП бетонным раствором

. Заливка УШП своими руками

Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.

От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.
