Особенности монтажа светодиодной подсветки комнаты

Почему led-лента

Вот основные аргументы в пользу этого типа освещения:

Экономичность. Современные светодиоды отдают на ватт потребляемой мощности в 10 раз больше света по сравнению с лампами накаливания;

Потребляемая разными источниками света мощность при одинаковом световом потоке

• Большой ресурс (до 50000 часов непрерывной работы);
• Отсутствие связи между ресурсом и количеством включений-выключений. Для сравнения — лампы накаливания и галогенки чаще всего выходят из строя при включении;
• Крайне незначительный нагрев, являющийся оборотной стороной экономичности. Лампа накаливания превращает в тепло 98% потребляемой электроэнергии, а светодиод — около 50% (при гораздо меньшем абсолютном значении энергопотребления);
• Отсутствие теней. В отличие от точечных источников света, проложенная по периметру потолка лента освещает объекты в помещении со всех сторон. Отсутствие теней очень полезно при мелких работах в домашней мастерской, при чтении и наборе текстов, а также для парикмахеров и визажистов.

Если вы не владеете слепым набором, тени ощутимо мешают набирать текст

Осуществление монтажных работ

Грамотно продуманное планирование позволит избежать проблем при монтаже светодиодной ленты на кухонный гарнитур. Сам процесс монтажа довольно прост.

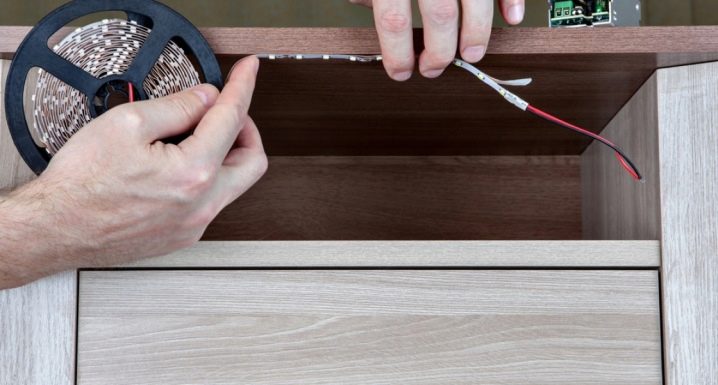

• Отрежьте ножницами нужное количество ленты. Отмерять лучше с помощью рулетки.
• Аккуратно оголите контакты на 1.5 см.
• С помощью паяльника необходимо прикрепить к ним 2 кабеля. При желании можно использовать коннекторы для соединения.
• Необходимо изолировать провода с помощью специальной ленты или термоусадочной трубки. В последнем случае отрежьте 2 см трубки, установите в месте спаивания и зафиксируйте строительным феном. Именно такой вариант изоляции считается наиболее эстетичным и надежным.
• Если лента имеет малую мощность, то можно крепить ее напрямую к мебели, если мощность большая, то используйте профиль. Снимите со светодиодной ленты защитную пленку и наклейте в нужном месте.
• Возле светильника нужно установить трансформатор, заранее продумайте его расположение. Со стороны с низким напряжением необходимо припаять провода ленты, предварительно очистив их от изоляции. С противоположной стороны трансформатора прикрепите кабель с вилкой.

• Для соединения проводов используйте параллельную схему. Выведите кабели к блоку питания.
• Спрячьте провода в специальный пластиковый короб и закрепите их внутри электроустановочными скобками.
• Подключите диммер (выключатель) и установите блок питания. Усилители и выключатель необходимы в том случае, если требуется менять яркость подсветки во время использования. Такие детали схемы устанавливаются вместе с блоком питания. Для регулирования освещения можно использовать как пульт, так и обычный выключатель.

При необходимости на тыльной стороне шкафчика можно сделать аккуратное отверстие для кабеля. Диаметр его должен быть немного больше сечения провода. Аккуратно и незаметно пропустите кабель к месту соединения.

А теперь рассмотрим основные правила монтажа.

Перед началом установки подсветки необходимо произвести небольшую подготовку. Обязательно убедитесь в целостности материала для изоляции проводов (ленты или трубки). Проверьте совместимость светодиодной ленты и трансформатора. Если пренебречь простыми правилами, то подсветка может довольно быстро выйти из строя или вовсе не включиться.
Для выделения барной стойки или обеденного стола использовать яркий свет не рекомендуется

Чрезмерная навязчивость будет постоянно утомлять и отвлекать внимание от общего интерьера.
Выбирайте уровень защиты от влаги в зависимости от места расположения изделия. Над умывальником и рабочей поверхностью устанавливайте защищенное устройство, а для обеденной зоны можно подобрать вариант попроще.
Помните, что крепление профиля с помощью саморезов более надежно, чем с помощью двухстороннего скотча

Второй материал подходит только для монтажа маленьких кусочков лент на гладкой и ровной поверхности.

• Используйте алюминиевые профили со вставками для рассеивания света.
• Если делаете угловое освещение, то нужно правильно нарастить ленту. Зачистите контакты и прикрепите перемычки с помощью паяльника. Соединяйте плюс с плюсом и минус с минусом.
• Контроллер и блок питания лучше спрятать в закрытый шкаф или за него. Если оставить все на открытом месте, то через пару месяцев детали покроются липким слоем жира.

Настенный комнатный светильник

Для второго
светильника нам опять понадобится немножко алюминия. Это идеальный материал для
светильников из светодиодной ленты.

Во-первых, он легкий. А во-вторых, хорошо отводит тепло. Именно перегрев является главным врагом светодиодов.

Как и ранее, используя канцелярский нож или ножницы по металлу, вырезаете широкую полоску (размером примерно 10*30см) из цельного куска.

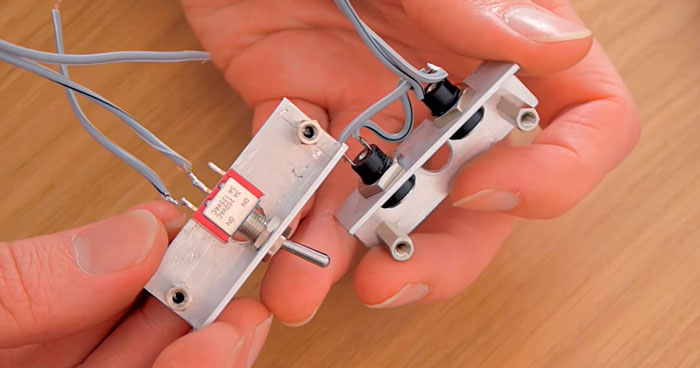

Кроме цельного алюминия понадобятся маленькие уголки. Отрезаете два коротких отрезка длиной около 5см и просверливаете в них отверстия.

Два маленьких d-4мм для крепежа и большие 8-10мм под штекеры питания (на одном уголке) + под переключатель (на другом).

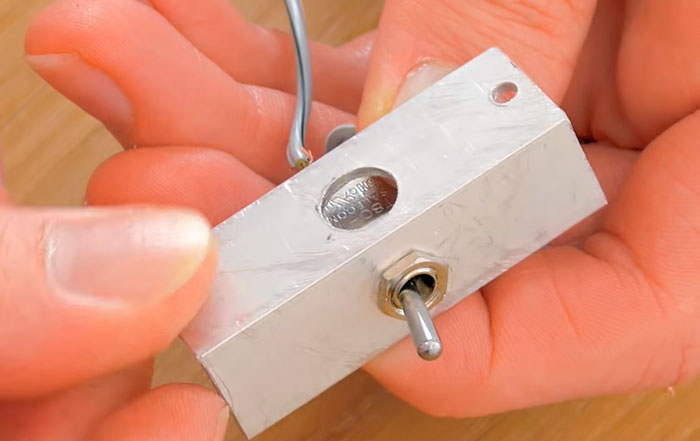

Диаметр подбирайте сообразно размерам разъемов. Вставляете два штекерных разъема и соединяете их контакты параллельно между собой как на фото выше.

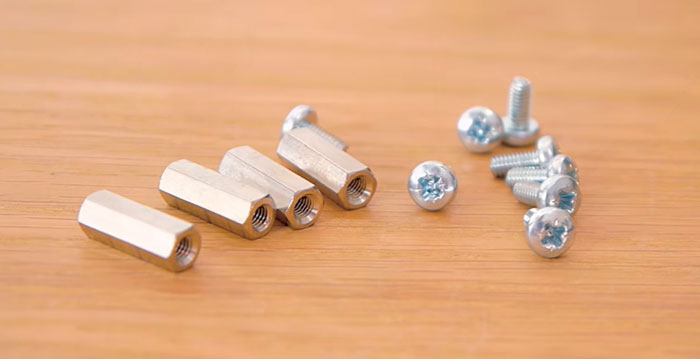

Чтобы
закрепить все это дело к алюминиевому листу, воспользуйтесь шестигранными
муфточками с внутренней резьбой или удлиненными гайками.

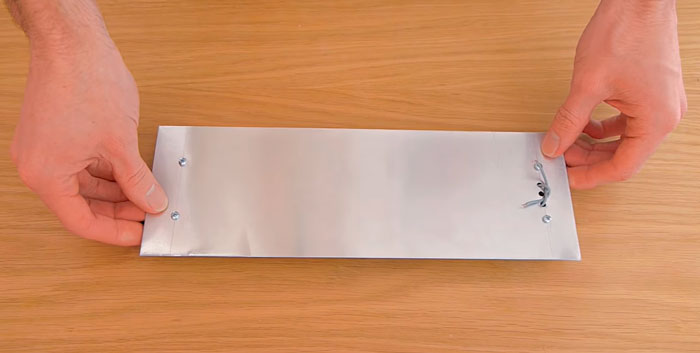

Один уголок
прикручиваете сверху листа, другой снизу.

Провода
питания выводите наружу с другой стороны.

В итоге вся
схема подключения будет выглядеть следующим образом:

Гостиная с современной подсветкой

Освещение гостиной, как просторной, так и маленькой, требует особого внимания.

Ведь здесь должен присутствовать и достаточно яркий верхний источник света, чтобы было удобно принимать гостей и отмечать различные праздники;
Должен быть источник мягкого, приглушенного света для создания уютной, домашней атмосферы;
Должен быть источник направленного света, который позволит читать книгу, работать за ноутбуком или заниматься рукоделием без потребности включать общее освещение;
Немаловажно создать красивые световые акценты, которые подчеркнут те или иные предметы декора или разграничат разные функциональные зоны;
Прием светового зонирования часто можно встретить в гостиных, совмещенных со столовой или прихожей. Этот метод хорош тем, что не занимает драгоценного пространства и сам по себе очень красив

Для этих целей как нельзя кстати подойдет светодиодная лента, которую можно вмонтировать в напольное покрытие с помощью специального профиля. Над световой чертой на полу следует расположить и диодные точечные светильники на потолке в том же направлении. Образуется световой портал, который четко разграничит пространство.

Подобное зонирование можно применять не только в гостиных, но и в других совмещенных комнатах. Также в гостиной светодиодную ленту активно используют для выделения определенных элементов. Например:

Подсветка в ванной

Как ни странно, но ванная комната и туалет – это два наиболее популярных места, где большинство людей предпочитают размещать светодиодную ленту. Такая популярность обусловлена сразу двумя пунктами:

• подсветка очень хорошо смотрится, поскольку диоды отражаются в зеркалах и на кафельной плитке;
• ночью или ранним утром нет необходимости включать свет, который режет глаза – лучше обойтись имеющейся подсветкой.

Если говорить о цвете, то в ванной и туалете традиционно принято использовать синюю неоновую подсветку. Но при желании можно выбрать любой другой цвет. Единственное условие, которое необходимо соблюдать в обязательном порядке, – светодиодная лента должна быть влагоустойчивой.

Разместить подсветку можно на ванной, душевой кабине или унитазе. Неплохо осветить контур полок или зеркал.

Как сделать освещение в доме или квартире своими руками

Для создания светодиодного освещения требуется разработать план размещения источников света. Нужно учитывать размеры комнат, рабочие области. Также нужно понимать, какую функцию будет выполнять свет. После определения основных требований следует приобрести нужное оборудование и заняться монтажом.

Необходимые комплектующие

В первую очередь нужно приобрести необходимые комплектующие. Мастеру потребуется LEDлента, источник питания, регулятор, выключатель. Для RGBизделия также потребуется пульт дистанционного управления.

Светодиодная лента

Лента обычно продается в бобинах по 5м. Предварительно нужно определить, какая длина потребуется, какой вид нужен – монохромный или многоцветный, плотность диодов. Обязательно нужно определить, в какой комнате будет установлен тот или иной источник. От этого зависит выбор по классу влагозащищенности – без защиты, со средней и высокой степенью защищенности от воды.

ШИМ регулятор

Для управления яркостью ленты используются ШИМ-регуляторы. Устройство должно быть качественным, в ином случае будет заметно мерцание, которое может вызвать усталость глаз и головную боль.

Пульт

Для RGB требуется диммер с пультом дистанционного управления. Он позволяет управлять оттенком подсветки, интенсивностью, фокусировкой.

Блок питания

Источник питания – важнейший элемент, без него лента не будет работать. Он преобразует напряжение в розетке 220 Вольт в необходимое питание для светодиодов 12 или 24 Вольт. Блоки питания бывают герметичные, полугерметичные и негерметичные – выбор зависит от микроклимата в помещении.

Монтаж led освещения для комнаты

После приготовления необходимых составляющих можно переходить к установке. Выполнить подключение можно своими руками или вызвать специалиста.

Необходимый инструмент

Для монтажа потребуются следующие инструменты:

• светодиодная лента с полным набором комплектующих;
• паяльник;
• изолента или термоусадочные трубки;
• ножик или ножницы;
• рулетка;
• кабели;
• двухсторонний скотч;
• профиль.

Также могут потребоваться дрель и скобы.

Схема подключения

Устанавливаются светодиодные ленты в алюминиевый профиль. Он выполняет функцию отвода тепла от источников света. Для подсветки с небольшой мощностью, которая используется для декора, изоляция не обязательна.

Как делать монтаж:

отрезать от ленты необходимую длину;
зачистить крайние проводники на 1,5 см;
припаять 2 кабеля;
заизолировать место соединения;
приклеить с помощью двухстороннего скотча ЛЕД ленту к профилю;
установить рядом блок питания, подключить его к ленте, соблюдая полярность (особенно важно для RGBизделий);
спрятать провода в короб из пластика;
подсоединить выключатель.

Далее проверяется работоспособность собранной схемы.

Ошибки при расчете освещения потолка

На сайтах, посвященных светодиодному освещению, часто перепутаны даже базовые понятия. Некоторые высчитывают светодиодное освещение в ваттах, что в корне не верно, так как светоотдача у каждого типа матрицы разная. Некоторые пытаются сопоставить люксы диода и лампы накаливания, что тоже неверно.

Мощность осветительного прибора для нас не имеет значения, это КПД источника света и используется лишь для сравнительного перерасчета.

Рекомендации 4-5 Вт/м.кв для светодиодной лампы нужно игнорировать. Световой поток при такой мощности может быть от 180 до 330 люмен на 1 метр (в зависимости от светодиодной матрицы). При площади комнаты в 20 кв.м общая освещенность будет от 3600 до 6600 люмен. Разница почти в 2 раза.

Аквариум

Подсветка аквариума — это совершенно отдельная тема для разговора. Очень многие здесь используют специальные лампы с УФ светом.

В то же время для создания красивой картинки никто не запрещает закрепить в верхней крышке аквариумного бокса влагозащищенную светодиодную ленту.

Именно подсветка изнутри, а не снаружи делает этот темный водный мир
поистине непередаваемым.

Подводя итог вышесказанному, хотелось бы посоветовать следующее. Самое
главное, не применяйте все вышеперечисленные идеи одновременно в одной комнате.

Максимум два решения, не более. В противном случае ваша подсветка будет отдавать безвкусицей и смотреться вычурно.

Расчет подсветки потолка светодиодной лентой

Разберем расчет подсветки на конкретном примере. Входные данные:

• Комната — 20 м2;
• Светодиодная лента SMD 5050.

Метод I

Светодиодная лента SMD 5050 белая 60 led на 1м имеет световой поток 800 люмен на погонный метр (характеристики популярных светодиодных лент собраны в конце статьи). При площади комнаты 20 м.кв освещенность от 1 метра ленты будет 40 люкс (800 люмен / 20 м.кв).

Для жилой комнаты или кухни комфортный уровень освещенности 150 люкс. Умножим его на коэффициент высоты потолка:

• до 2,7м — 1;
• 2,7 — 3м – 1,2;
• 3 — 3,5м — 1,5.

Значит, такой ленты потребуется:

150Лк / 40Лк * 1 = 4 метра

Но при длине ленты 4 метра, ее трудно равномерно расположить по периметру комнаты. Давайте воспользуемся другим методом расчета, исходя из фиксированной длины ленты (по всему периметру комнаты).

Метод II

При размерах помещения 5 на 4 метра, длина периметра – 18м. Исходя из потребности в 150 люкс, используем следующую формулу:

Необходимая яркость ленты (люмен/м.п) = требуемая освещенность * площадь комнаты / периметр комнаты

Необходимая яркость ленты = 150 * 20 / 18 = 170 люмен/м.п.

Учитывая, что это не прямой световой поток, а отраженный от потолка, для компенсации прибавляем 10-20%.

170 * 1,2 = 200 лм/м.п

Итого нам требуется светодиодная лента с яркостью свечения 200 люмен/м.п, например SMD 3528 60 шт/м с яркостью 240 Лм/м.п.

Суммарная мощность такой ленты длинной 18м будет 4,8 Вт/м * 18 = 86,4 Вт. Берем плюс 25% запаса мощности:

86,4 * 1,25 = 110 Вт

Осталось выбрать драйвер.

Расчет драйвера для светодиодной ленты

Выбрать подходящий блок питания для светодиодной ленты очень просто. Мощность светодиодов рассчитана на:

• Напряжение питания – 12В (реже 24В). Требуемое напряжение указывается в сопроводительной документации (на упаковке);
• Потребляемый ток указывается на упаковке из расчета на 1м. В среднем 0,02А на 1 светодиод.

Если потребляемый ток не указан, умножаем ток 1 светодиода 0,02А (SMD 3528) на количество диодов на 1м (60 шт) и на длину ленты (18м).

0,02 * 60 * 18 = 21,6А

Итоговые параметры блока питания: 110+ Вт и 22+ А.

Рациональнее будет разделить всю цепь на 2-4 контура с несколькими блоками питания меньшей мощности.

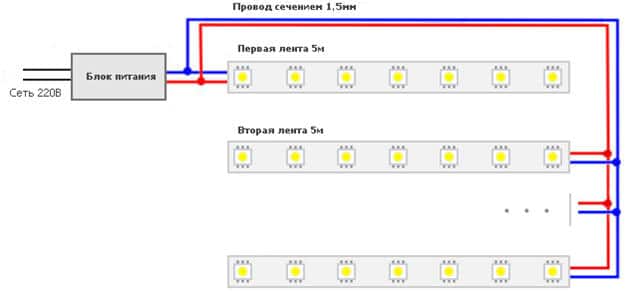

Схема подключения светодиодной ленты к блоку питания

Схема подключения к блоку питания

Это классический вариант монтажа. В местах соединений используйте коннекторы или пайку. Подробно как правильно соединять светодиодную ленту.

Не подключайте последовательно несколько лент, суммарной длиной более 5м. Производитель устанавливает толщину токопроводящих дорожек на ленте из расчета максимальной длины участка 5м.

Следуя из вышесказанного, подключайте ленты к драйверу только параллельно!

Подробнее о правилах подключения светодиодов.

Диодная подсветка: свойства и достоинства

Наличие свободного проема между натяжной конструкцией и базовым потолком оставляет массу возможностей для «маневра» — организации нескольких уровней, укладки электрической проводки, монтажа подсветки изнутри и так далее. При этом отличный эффект дает подсветка с помощью светодиодных лент.

Компактность, простота крепления и отсутствие нагрева позволяют крепить конструкцию вплотную к ПВХ, не переживая за случайное повреждение материала.

По конструкции светодиодная лента — полоса, имеющая пять метров в длину. Что касается толщины и ширины, то эти параметры различны (до 3 и до 10 мм соответственно).

Подсветка по периметру типа парящий потолок

https://youtube.com/watch?v=BjJ0J4iJjss

При выборе устройств учитываются следующие характеристики:

• тип светодиодов. Лента набирается на заводе. В зависимости от назначения и стоимости число кристаллов в светодиоде может различаться. Наибольшим спросом пользуются устройства, число кристаллов в которых 1-3 (светодиоды, которые имеют один цвет);
• число светодиодов. Этот параметр характеризует числом источников света на один метр ленты. Здесь вариантов несколько — 30, 60, 120 или 240 светодиодов. В зависимости от плотности расположения источников свечения можно судить о назначении ленты. Так, если на погонном метре полоски закреплено 30 или 60 светодиодов, то это вариант подходит для подсветки натяжного потолка по периметру. В случае, когда число лампочек 120 или 240, то изделие может применяться в виде источника основного света;
• класс защищенности. При покупке ленты ориентируйтесь на место для монтажа. Если крепление производится в условиях чрезмерной влажности (как пример, в ванной комнате), то изделие должно быть влагоусточивым. В противном случае хватит и обычной ленты;
• цвет. Светодиоды различаются по цвету свечения. Они бывают — цветными, белыми и с возможностью регулировки. Третий тип наиболее предпочтителен для подсветки, ведь с помощью таких светодиодов удается менять цвет потолка под настроение, не внося конструктивных изменений;
• мощность и потребляемое напряжение. Стандартное питание диодов, применяемых для освещения натяжной конструкции — 12 Вольт. В квартире такого напряжения нет, поэтому в комплекте поставляется блок питания, преобразующий 220 Вольт в 12Вольт.

При создании подсветки допускается применение нескольких типов светодиодов, что гарантирует более интересный визуальный эффект.

Светодиодные ленты обладают следующими преимуществами:

• гибкостью. Благодаря такой особенности, ленту можно крепить на потолке любой формы, не переживая за деформацию или излом изделия;
• компактностью. Для монтажа подсветки нет нужды создавать сложные и дорогостоящие конструкции — достаточно специальных багетов для многоуровневых потолков или компактных коробов;
• многообразием цветовой палитры. Наличие ленты и широкие возможности в плане изменения цветов открывают пути для реализации фантазии — фигур, сложных рисунков;
• низким потреблением. Светодиодные лампы имеют небольшую мощность, что открывает пути для экономии;
• длительным ресурсом. Средний срок службы светодиодов составляет 8-10 лет;
• отсутствием нагрева. Не секрет, что натяжные конструкции из полихлорвинила боятся повышенного тепла. Вот почему при организации освещения применение светодиодов является оправданным;
• яркостью. Светоотдача у диодных светильников выше, чем у ламп накаливания, галогенок или «экономок», что гарантирует качественное освещение.

Главный недостаток, который отпугивает многих людей — высокая стоимость светодиодов. Но это только на первый взгляд. Если учесть срок службы, ресурс и экономию на электроэнергию, то расходы себя окупают.

Подсветка в ванной комнате

Это помещение уж точно не отличается особым простором. Именно поэтому правильным решением будет не только использование отделочных материалов в светлых тонах, но и наполнение его достаточным количеством света

Важно выбирать правильную температуру света. Холодный белый не годится для этих целей

Только нейтральный или, в крайнем случае, теплый спектр. Итак, где уместно использовать ленту:

При организации подсветки в ванной с помощью светодиодной ленты не забывайте, что это помещение с повышенной влажностью. Значит, и лента должна иметь соответствующий класс защиты. И опять-таки – не пытайтесь использовать сразу все идеи в пределах этого скромного помещения.

Меры предосторожности

Работая с электрическими изделиями, важно соблюдать технику безопасности. В первую очередь, нужно внимательно отнестись к выбору блока питания

Он должен иметь запас прочности по нагрузке. Также он должен соответствовать условиям эксплуатации. Нельзя ставить во влажное помещение или на улицу прибор без высокой степени герметичности.

Также стоит отметить, что на каждые 5 метров ленты должен приходиться 1 источник питания.

Не допускать механических нагрузок на прибор. Сгибы, давление могут привести к быстрому выходу из строя.

При эксплуатации ленты важно не превышать допустимое питание и температурный режим. Повышенное напряжение приводит к преждевременному выходу из строя прибора

Высокие температуры также негативно сказываются на кристаллах светодиодов, приводя их к деградации.

Если опыт работы с установкой светодиодных лент отсутствует, лучше доверить монтаж специалисту. Неправильная установка может грозить выходом из строя оборудования.

Разновидности светодиодных лент

Светодиодная подсветка реализуется разными способами: в виде ламп, трубок, шнуров и лент. В дизайнерских целях чаще применяют две последние разновидности. С помощью шнуров украшают деревья, ограды и фасады домов. LED-ленты, благодаря безопасности и легкости использования, стали универсальным материалом для оформления жилых помещений.

Маркировка лент включает аббревиатуру SMD – Surface Mounted Device, что расшифровывается как «прибор, монтируемый на поверхность». Дальше в маркировке следуют цифры, обозначающие размеры и тип светодиода. Цифровой параметр указывает на главную характеристику изделия, которая и определяет разницу в стоимости изделий.

Оригинальные книжные полкиИсточник prorab.help

Светодиодные ленты также делят по следующим параметрам:

• По направлению свечения. Различают модели фронтальной и торцевой подсветки. Торцевое направление потока (его еще называют боковым или контурным) оказывается более полезным, когда нужно организовать контурную подсветку, не ослепляющую глаз. Например, подступенки на лестнице (вертикальный элемент, определяющий высоту ступени) удобно подсвечивать торцевой лентой.
• По типу цветопередачи диодов. Монохромные источники способны излучать свет одной волны: красный, синий, зеленый, желтый или белый. Последний, белый цвет, может быть теплым или холодным. RGB-ленты – многоцветные.
• По назначению. То, где будет использоваться лента, зависит от ее герметичности. По этому параметру различают полностью герметичные изделия (защищенные силиконом с двух сторон), с односторонней защитой (силикон со стороны светодиодов) и негерметичные (открытые).

Оформление декоративной конструкции с нишамиИсточник mykaleidoscope.ru

Монтаж декоративной светодиодной подсветки стен в нише

Чтобы монтировать декоративную лэд-подсветку в нишу стены
квартиры, необходимо действовать в соответствии со следующей инструкцией:

1. Для
   начала нужно подготовить все необходимые материалы – светодиодную ленту,
   проводку, блок питания и управления.
2. Если
   основание стены позволяет, лед-полоску для подсветки можно закрепить на
   самоклеящуюся двухстороннюю основу. Если такой возможности нет, то ленту можно
   приклеить, например, на пластиковую или дюралевую планку. При этом последние
   нужно закрепить на саморезы, гвозди или дюбели к стене.
3. Декоративную
   подсветительную систему лучше размещать так, чтобы светильники с лампами не засвечивали
   ее, иначе эффекта от нее не будет. Поэтому в нише ее нужно закрепить на глубине
   около 10-15 см.
4. Далее
   после того как лента закреплена, необходимо соединить ее контакты в точном
   соответствии полярности с блоком питания и управления (которые, как и провода,
   нужно устанавливать либо за пределами подсвечиваемой полости в стене, либо
   выводить их наружу подальше от декорации).
5. Собранную
   подсветку нужно подключить и проверить на работоспособность.

Какими преимуществами они обладают

• низкое энергопотребление – в сравнении с люминесцентными лампами потребляют в 3-5 раз меньше электроэнергии, с лампами накаливания – в 7-10 раз;
• большой срок службы – не менее 50 000 часов непрерывной работы (более 6 лет);
• экологичность – мы часто об этом забываем, но это очень важный момент (не содержат ртути, фосфора и других вредных для здоровья веществ);
• электробезопасность – работают от напряжения 12-36 вольт, что не является опасным для жизни;
• пожаробезопасность – не нагреваются до высоких температур;
• устойчивость к механическим воздействиям и вибрации – по ней без проблем можно ходить, а в защитной трубке погружать под воду;
• отсутствие пульсации светового потока.

Последнее преимущество особенно интересно. Все дело в том, что лента работает от постоянного тока, а соответственно не имеет пульсации светового потока. Люминесцентные лампы и лампы накаливания работают от переменного тока и обладают частотой мерцания 50-120 Гц.

В чем недостаток? Все просто – установлено, что повышенная пульсация освещенности, оказывает негативное воздействие на центральную нервную систему, причем в большей степени – непосредственно на нервные элементы коры головного мозга и фоторецепторные элементы сетчатки глаз. Таким образом, использование светодиодов и светодиодных лент в качестве подсветки рабочего стола или зоны чтения идеально.

Это преимущество я могу подтвердить лично. Приобретенная светодиодные лампа хорошо освещает мое рабочее пространство, правда, с учетом того, что стол достаточно большой, пришлось приобрести вторую.

Цели установки подсветки

Подсветка на стену в собственной квартире, частном доме или ином сооружении может
устанавливаться с различными целями:

1. Декоративное освещение для подчеркивания каких-либо особенностей дизайна интерьера.
2. Визуальное устранение недостатков проектирования помещения.
3. Украшение стен, перегородок, ниш, предметов мебели в честь проведения мероприятия, праздника, события.
4. Практическое улучшение видимости рабочих областей, например, на кухне, в ванной, санузле, обеденной зоны в гостиной, учебного уголка в детской.
5. Изменение стиля оформления комнаты (вместо перестановки).
