Подсветка потолка светодиодной лентой: варианты размещения и дизайна

Установка своими руками

Прикрепить ленту к потолку можно самостоятельно. Для работы требуется:

1. Лента, которую рекомендуют приобретать с запасом.
2. Ножницы для изменения длины изделия.
3. Изолента и термоусадочная трубка.
4. Паяльник с соответствующим припоем.
5. Провода для соединения отдельных лент в единую систему.

В зависимости от выбранного проекта может потребоваться плинтус и нивелир для разметки поверхности.

Установка ленты полностью готовой к монтажу

Самостоятельно приклеить ленту достаточно просто. Инструкция выглядит следующим образом:

1. Замеряется высота в различных зонах комнаты, выбирается меньшее значение.
2. С помощью нивелира отмечаются горизонтальные линии.
3. Проводится установка плинтуса на клей.
4. Поверхность, к которой будет крепиться изделие, должна быть очищена и обезжирена.
5. Липкий слой отделяется от основной части.

Подобным образом источник света можно спрятать на стене или в других конструкциях.

Подключение к блоку питания с помощью проводов

В подобном случае применяется LED-коннектор. Он считается более дорогим и менее надежным способом подсоединения. Инструкция следующая:

1. Контакт следует залудить и покрыть их припоем.
2. Около 8 мм провода освобождается от изоляции.
3. Проводится пайка.

Может применяться специальный защитный канал, который устанавливают для обеспечения длительного эксплуатационного срока.

Схемы подключения двух лент к одному блоку питания

Расчеты создаваемой системы проводятся с учетом того, что длина одного участка должна быть не более 5 м. На эту нагрузку рассчитаны применяемые кристаллы и дорожки.

При подключении к одному блоку питания изделия длиной более 5 м нужно прокладывать отдельную линию питания.

Если надо подключить четыре ленты

Для четырех лент используется два контроллера. Причины заключаются в следующем:

1. Более экономичный вариант.
2. Подключение в подобном случае несложное.
3. Не требуется большого количества проводов.

Один мощный адаптер может обойтись намного дороже двух отдельных.

Нарезка и скрепление ленты

При нарезке проводится предварительная разметка ленты. Стандартный шаг составляет 3 диода. Производители часто сами наносят подобные линии, по которым можно провести резку. Для соединения применяют 3 метода, такие как:

1. Пайка проводов.
2. Использование LED-коннектора.
3. Пайка без применения провода.

Одна линия не должна быть более 5 м.

Подключение rgb лент

Этот вариант характеризуется тем, что имеет 4 провода. Из блока питания отходит два провода, поэтому требуется специальный переходник. Особенности следующие:

1. Общий провод W подходит для подключения любого цвета.
2. Три цветных провода соответствуют своим оттенкам.

Какие провода использовать

Для подсветки потолка применяются провода с сечением не менее 1,5 мм² . Тип провода практически любой, т.к. на него не оказывается высокая тепловая нагрузка.

На момент покупки следует провести замер размера кабеля. Не всегда действительные данные соответствуют указанным производителем.

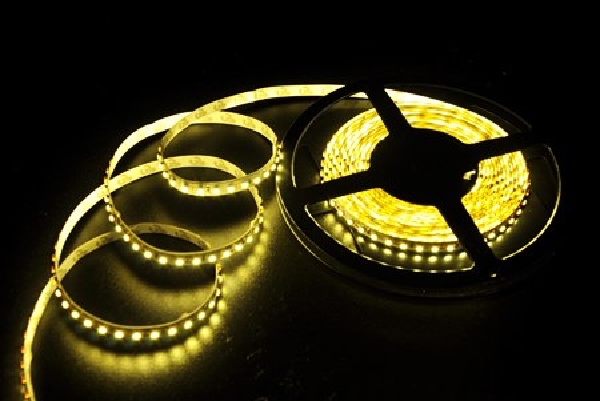

Что собой представляет светодиодная лента

Led-полоска представляет собой гибкую полимерную ленту толщиной 2-3 мм, шириной 8-10 мм и длиной в несколько метров и размещенными на ней диодами, проводниками и резисторами.

Светодиодная лента разделена на участки с обозначением линии отреза, по которым ее можно разделять на фрагменты в ходе монтажа. Среди ее основных характеристик выделяются:

1. Мощность отдельных лэд-элементов.
2. Количество светодиодов на единицу длины. Как правило, их величина варьируется в широких пределах – от 30 до 240 на один метр. С повышением числа падает мощность каждого элемента.
3. Размер светодиодного кристалла (3528, 2835, 5050 и проч.).
4. Степень влагозащищенности. Для установки светодиодной подсветки на улице или внутри помещения с повышенной влажностью (например, в сауне или бассейне), применяют модели с уровнем стойкости к воде от IP65. В отличие от стандартных экземпляров их поверхность покрыта слоем силикона или пластиковой оболочкой.

Лед-лента может быть
как моно-, так и полихромной RGB. В последнем случае для управления
переключения между цветами в схему также требуется включить контроллер. RGB Led-полоска
имеет четыре контакта – один на массу и по одному на конкретную цветовую линию
(красную, зеленую и синюю).

Как выбрать?

Светодиодная лента отличается компактностью, гибкостью и безопасностью. Для того чтобы этот аксессуар хорошо выглядел в разных помещениях в доме, необходимо правильно его выбрать. Существуют определенные негласные правила выбора светодиодных лент

Так, очень важно, чтобы подсветка не раздражала людей, находящихся в помещении. Именно поэтому специалисты не рекомендуют выбирать для спальни, а также для детской комнаты мигающую или очень яркую светодиодную ленту

Разместить светодиодную ленту можно практически на любой поверхности, имеющейся в помещении. Наиболее популярными считаются:

• стены;
• потолок;
• имеющиеся ниши;
• всевозможные конструкции.

Но никто не запрещает фиксировать светодиодную ленту на мебели и других предметах в помещении.

Диодная лента может быть однотонной или цветной. Кроме того, существуют устройства с пультом управления. При помощи такого устройства можно отрегулировать яркость светодиодов, а также настроить некоторые другие параметры.

Виды освещения и подсветки

Функции, которые может выполнять при размещении на потолке или верхней части стен.

Мне захотелось комбинированный тип. Хорошие и красивые люстры стоят дорого, и в современный дизайн уже не вписываются, выглядят устарелыми. Классическое, это встроенные светильники и свет по периметру комнаты.

Чтобы по периметру не прокладывать мощную диодную ленту и дорогой алюминиевый профиль, думаю разместить Леды средней мощности, для выполнения функции не яркого освещения.

Для яркого света в центре комнаты установить встраиваемую потолочную светодиодную панель под Армстронг, которая при размерах 60 на 60 см светит на 3600 Лм., имеет толщину всего 1 см. Для меня стоимость такой led панели будет около 1000 руб.

Почему именно панель? – фактически мне не требуется яркое освещение каждого угла, к тому же стены у меня крашеные светлые, свет будет отражаться. Она светить будет максимально эффективно только вниз, на полу будет много света для игры детей.

Кровать или диван

Данное решение обычно совмещают с миниатюрным датчиком движения. Не всем
нужно, чтобы лента светила непрерывно.

В этих местах она включается автоматически, когда вы в темной комнате
встаете с постели, или наоборот подходите к дивану.

Такой свет в темное время суток не бьет по глазам и позволяет быстро сориентироваться во мраке

Даже при просмотре TV нижняя подсветка нисколько не отвлекает внимание и создает эффект парящей мебели

Если ваш ребенок боится спать в темноте, то такое неяркое освещение из-под его кровати может стать идеальным решением. Здесь светодиодная лента легко составит конкуренцию даже разнообразным ночникам.

Еще такая подсветка убережет пальцы ваших ног от постоянных и болезненных
ударов об угол кушетки или кресла.

Вообще идея размещать Led ленту под предметами и
отдельными элементами мебели, а не над ними, считается явно недооцененной.
Просто пройдитесь взглядом по комнатам, и вы сами сможете придумать массу
вариантов подобной подсветки.

Светодиодные потолки своими руками

Далее разберем, как правильно подобрать комплект оборудования и произвести установку декоративной подсветки на потолок. Давайте обо всем по порядку.

• В первую очередь выбирается сама лента. Как прибор работает и светит, вам по просьбе продемонстрируют в магазине. Также попросите продавца предъявить сертификат качества, чтобы убедиться, что товар сертифицирован и соответствует нормам безопасности.
• Внимательно изучите маркировку изделия. Она будет выглядеть следующим образом: 5m-48w-120x3528smd-2400lm-6000к-cool-white-light-led-strip-light-dc12v. Тут есть вся важная для вас информация. Мощность 48 Вт при длине 5 м; тип светодиодов SMD3528; световой поток 2400 люмен; Цветовая температура 6000 Кельвин; рабочее напряжение 12 Вольт.
• Затем определите, сколько метров ленты вам требуется, например, 3 метра. Рассчитайте мощность ленты: 48/5*3=28,8 Вт. Найдите силу тока: 28,8/12= 2,4 А. Для блока питания требуется запас мощности минимум в 15%: 2,4*1,15=2,76А. А лучше взять сразу на 5 А и быть уверенным в расчетах на 100%.

Многоканальный блок питания для светодиодных лент

• Добираем оставшиеся материалы. Рассчитайте общую длину проводов, которые понадобятся для запитки ленты. Также советуем организовать небольшой запас.
• Контроллер – требуется только для цветных лент. При его выборе смотрим не только на параметры питания, но и на поддерживаемые функции.
• Коннекторы – удобные приспособления, позволяющие быстро и надежно подключать провода питания или соединять последовательно друг с другом отрезки лент.
• Для изменения яркости монохромной ленты можно установить диммер. В контроллерах такая функция имеется по умолчанию.
• Алюминиевая направляющая светодиодной ленты. Требуется она не всегда, но способна выполнять сразу несколько функций: обеспечивает надежную фиксацию ленты, может встраиваться в ровные поверхности, охлаждает светодиоды, поддерживает установку рассеивателя в виде полупрозрачного колпака.

Направляющая с рассеивателем

Из рабочего инструмента понадобятся: паяльник или коннекторы, средства для снятия изоляции, ножницы. Не помешает мультиметр для прозвона готовой схемы.

Схема сборки светодиодной ленты

Работа по подключению выполняется в следующей последовательности:

• Определяется длина ленты и производится ее кроение или наращивание при необходимости;
• Между собой соединяются контроллер и блок питания. Для этого потребуется всего два провода, которые вставляются в соответствующие клеммы и зажимаются. Будьте внимательны и не перепутайте провода. Контроллер так же работает от постоянного тока, и неправильное подключение выведет его из строя.
• Затем прокидываются провода от контроллера к ленте. Если лента выбрана монохромная, она подключается напрямую к блоку питания. Для подключения пользуйтесь маркировкой на ленте и контроллере, используйте провода разных цветов, чтобы не запутаться.

Провода припаиваются к ленте

Произведите установку ленты, как было изначально задумано. Блок питания и контроллер спрячьте в недоступном для обозрения месте.

Светодиоды на потолке — элементы управления декоративной подсветкой

Далее производится перепроверка всех соединений, после чего блок питания подключается к сети переменного тока – втыкаем его в розетку, другими словами. Проверяем работоспособность цепи и радуемся результату.

Подсветка потолка светодиодной лентой

Особенности монтажа

Большинство производителей делают светодиодные ленты для подсветки с самоклеящейся основой. Такой двухсторонний скотч позволит легко и быстро монтировать лед-полоску на гипсокартон, дерево, штукатурку, металл.

Однако при ее установке нужно учитывать, что led-кристаллы во время свечения выделяют тепло, и чем они ярче, тем его больше – настолько, что может повредить сами диоды. Поэтому рассмотрим, как сделать монтаж лэд-системы с радиатором и без, и что использовать в качестве материала для отведения тепла.

На радиаторе или без

Вопрос о том, нужен ли
радиатор для лед-подсветки решить просто: для led-элементов габаритами 3528 –
2835 и ниже, расположенными на светодиодной ленте в один ряд с плотностью не
выше 60 штук на один метр, отведение тепла не требуется. При отличающихся от
этих параметров для диодных лент обязательно понадобится отвод нагрева.

Первыми признаками поражения кристаллов является ухудшение их яркости. Например, свечение лэд-полоски 5050 после непрерывной работы в течение трех десятков часов без батареи по сравнению с новой стало настолько хуже, что разницу можно было видеть невооруженным глазом.

Что использовать как радиатор

В качестве радиатора
для отвода тепла от светодиодной подсветки на базе лед-полоски лучше использовать
дюралюминиевый или стальной оцинкованный профиль. Такие материалы отличаются
идеальными теплопроводными показателями. Лучшим решением будут уголки, полоски
или П-профили из этих сплавов. Led-лента закрепляется на них также, как и на
любую другую поверхность – самоклеящейся основой (изначально обезжирив и
зачистив металл). Для более надежной фиксации основу радиатора можно
предварительно слегка подогреть строительным феном.

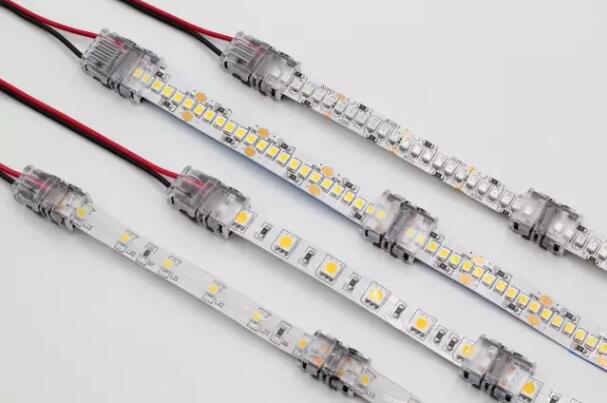

Как соединить светодиодную ленту

Быстро соединить
светодиодную ленту с блоком питания или контроллером можно с помощью
специальных зажимных устройств – коннекторов. Главное при их выборе, чтобы
количество контактов соответствовало их числу на лед-полоске. Например, для монохрома
– это два, а для RGB – четыре. Перед началом процедуры необходимо
удостовериться, что клеммы на материале полоски открыты.

На влагостойких моделях
они покрыты слоем силикона. Его нужно снять острым лезвием с лицевой стороны
(противоположному самоклеящемуся слою), не повредив материал. Далее
светодиодная полоска аккуратно вставляется в коннектор, и крышка зажима плотно
закрывается. Соединение готово и при правильном подходе будет исправно на
протяжении многих лет службы.

Яркость светодиодной ленты

Яркость светодиодной ленты, как и ее мощность, определяется видом установленных светодиодов и их плотностью размещения на ленте. Т.е. зная яркость одного светодиода будет несложно рассчитать яркость всей ленты. В теории все просто, но на практике светодиоды могут оказаться некачественными.

Светодиоды можно разделить на фирменные качественные и дешевые китайские, и какие именно установлены на светодиодной ленте иногда остается только догадываться. При покупке фирменных светодиодных лент можно с большой вероятностью рассчитывать на установленные качественные SMD светодиоды.

Фирменные и китайские дешевые светодиоды внешне практически ничем не отличаются, но характеристики у них могут сильно отличаться. Китайские SMD светодиоды могут иметь характеристики в два раз ниже, что естественно скажется на яркости ленты. В таблицах ниже будут представлены параметры для белых светодиодов. Для светодиодов теплого белого и холодного белого света данные светового потока могут быть меньше.

Яркость и мощность дешевых популярных SMD светодиодов

Яркость и мощность фирменных SMD светодиодов

Но даже зная точные параметры установленных в светодиодной ленте светодиодов световой поток можно будет рассчитать приблизительно, так как табличный световой поток будет выдаваться только при номинальном подаваемом напряжении питания, которое может немного отличаться.

Разновидности светодиодных лент

Светодиодная подсветка реализуется разными способами: в виде ламп, трубок, шнуров и лент. В дизайнерских целях чаще применяют две последние разновидности. С помощью шнуров украшают деревья, ограды и фасады домов. LED-ленты, благодаря безопасности и легкости использования, стали универсальным материалом для оформления жилых помещений.

Маркировка лент включает аббревиатуру SMD – Surface Mounted Device, что расшифровывается как «прибор, монтируемый на поверхность». Дальше в маркировке следуют цифры, обозначающие размеры и тип светодиода. Цифровой параметр указывает на главную характеристику изделия, которая и определяет разницу в стоимости изделий.

Оригинальные книжные полкиИсточник prorab.help

Светодиодные ленты также делят по следующим параметрам:

• По направлению свечения. Различают модели фронтальной и торцевой подсветки. Торцевое направление потока (его еще называют боковым или контурным) оказывается более полезным, когда нужно организовать контурную подсветку, не ослепляющую глаз. Например, подступенки на лестнице (вертикальный элемент, определяющий высоту ступени) удобно подсвечивать торцевой лентой.
• По типу цветопередачи диодов. Монохромные источники способны излучать свет одной волны: красный, синий, зеленый, желтый или белый. Последний, белый цвет, может быть теплым или холодным. RGB-ленты – многоцветные.
• По назначению. То, где будет использоваться лента, зависит от ее герметичности. По этому параметру различают полностью герметичные изделия (защищенные силиконом с двух сторон), с односторонней защитой (силикон со стороны светодиодов) и негерметичные (открытые).

Оформление декоративной конструкции с нишамиИсточник mykaleidoscope.ru

Основные параметры светодиодных лент

Подсветка потолка светодиодной лентой

Прежде чем вы отправитесь в магазин за элементами светодиодной подсветки, обязательно ознакомьтесь с основными параметрами рассматриваемых элементов и выберите наиболее оптимальные для вашего случая значения.

Степень защищенности

Светодиодные ленты

Существуют светодиодные ленты с защитой от воздействия влаги и без таковой. Класс защиты влагозащищенных светодиодных лент – от IP44. В случае если класс защиты меньше указанного значения, лента не относится к категории влагозащищенных изделий.

Ленты без защиты от влаги подходят разве что для установки в частных домах. Владельцам квартир лучше перестраховаться и купить изделия, устойчивые к воздействию влаги.

Тип светодиодов

Наиболее популярными являются ленты с диодами 3528 и 5050. Ленты с диодами типа 5050 являются самыми мощными и, следовательно, наиболее дорогими.

В остальном же при выборе типа светодиодов ориентируйтесь на свои личные предпочтения.

Цвет диодов

Цвет диодов

Существуют одноцветные и полноцветные RGB ленты. В одних ситуациях уместны диоды одинакового цвета, в других лучше, чтобы элементы подсветки меняли цвета. Выбирайте по ситуации и на свой вкус.

Плотность установки светодиодов

Основные параметры светодиодных лент

Чаще всего для подсветки потолочных конструкций используются элементы с 30, 60, а также 120 диодами на метр длины ленты. От количества диодов напрямую зависит яркость подсветки.

Выбор блока питания

Светодиодные ленты по принципу подключения отличаются от обычных ламп накаливания. Они подключаются не на напрямую к розетке в 220 вольт, а через преобразователи, мощностью 12 или 24 Вт

Чтобы определить подходящий, обратите внимание на маркировку — нужные цифры указывают по все длине ленты

Учтите, что чаще используют двенадцативольтовые ленты — 24 В встречаются реже и применяются исключительно для RGB лент.

Ответственный момент: Важно не только напряжение, но и сила тока, которая выдается трансформатором (измеряется в амперах). Производители, как правило, пишут эту информацию в сопутствующей документации

Но что делать, если вы ее потеряли? Рассчитайте нужный параметр самостоятельно!

Это не так сложно, как кажется. Мы постараемся показать вам расчеты на примере популярной модели, которую чаще всего используют для подсветки потолка по периметру.

Формула предельно проста — вам необходимо посчитать диоды и умножить их количество на ток потребления. Давайте предположим, что нам нужна лента LED-CW-SMD5050 длинной в 18 метров, на каждый из которых приходится 30 лампочек.

Узнайте из маркировки на ленте, сколько именно тока приходится на каждый диод — 0,02А для этой модели.

Дальше наступает время подсчетов. Вооружитесь калькулятором, карандашом и блокнотом.

Общее количество светодиодов на 18 метров — 540 штук. Теперь умножим это число на 0,02. В итоге мы получим 10,8 А.

Соответственно, нам потребуется блок питания с напряжением в 12В и допустимой нагрузкой тока минимум 10,8 А. Хотя, скорее всего, правильный трансформатор вам посоветуют в том же месте, где вы купили ленту.

Альтернатива: встраиваемая подсветка стен

Дополнительное освещение можно организовать не только с помощью светодиодной ленты, но и используя встраиваемую (точечную) подсветку для стен. Светильники со встроенной LED-лампой обладают следующими интерьерными возможностями:

• Помогают визуально изменять размеры и форму комнаты. Нейтральный или холодный свет расширяет пространство, теплый свет делает его более камерным, уютным.
• Подчеркивают архитектурные особенности пространства: выделяют фактуру и цвет стен, обозначают нишу или арку. Особенно впечатляет их использование на шероховатых поверхностях.

Подсветка кирпичной кладкиИсточник kamenorsk.ru

• Помогают заполнить пространство пустой стены. Для создания световой композиции выбирают модели, излучающие сфокусированный свет, располагая их с противоположных сторон. Чтобы смягчить световой акцент, выбирают модели, создающие рассеянный ореол.
• Помогают сделать световой дизайн экономным. Светильники можно оснастить датчиком движения, настроив его чувствительность или время срабатывания.

Альтернатива светодиодной лентеИсточник s-bol.com

Теоретическая яркость

Производитель светодиодной ленты Ultra5000 гарантирует ее световой поток 1 200 Лм/м2 (для сравнения: световой поток стандартной лампы с нитью накаливания мощностью 100 Вт составляет 1 600 Лм). Если верить этим показателям, то для освещения помещения на 14 м2 по всему периметру необходимо проложить 15 м такого осветителя.

Точно определить количество потока света, необходимого для полноценного освещения комнаты, простым умножением люменов на квадратные метры невозможно. Для этого необходимо изучить теорию вычисления освещенности с использованием коэффициента светового потока, определить следующие параметры:

• отражаемость потолочных, стеновых поверхностей (зависит от покрытия отделочного материала), а также прочих предметов интерьера помещения;
• значение светового потока одного светодиодного элемента осветителя;
• показатели рассеивателя профиля, предназначенного для размещения светодиодной ленты;
• падение напряжения вдоль светильника, зависимость от этого значения потока света светодиодного элемента;
• падение напряжения вдоль ленты и зависимость светового потока светодиода от него.

Средние цены на установку и монтаж

Вы узнали примерный перечень работ,  теперь остается принять решение, устанавливать своими руками или приглашать мастера. Приведу таблицу средних цен на монтажные работы. Стоимость может колебаться в зависимости от региона.

Сейчас ко мне обратился читатель, одна компания сделала расчет проекта основного освещения для квартиры площадью 105 квадратов. Стоимость составила 600 т. руб., похоже на проект элитного освещения, как в президентском люксе.

.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости сделать светодиодная лента на потолок своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Монтаж диодной ленты на потолке

Для удобства монтажа светодиодная лента имеет на обратной стороне липкую сторону по типу двустороннего скотча. Достаточно снять защитную пленку и приклеить в необходимом месте к потолку. Заранее поверхность, на которую будет приклеиваться диодная лента, должна обрабатываться с помощью грунтовки, чем обеспечиться адгезия между потолком и лентой. При монтаже диодной ленты на гипсокартон проводить предварительное грунтование не нужно, необходимо только удалить пыль с поверхности гипсокартона.

Рекомендации специалистов! При соединении элементов светодиодной подсветки всегда нужно соблюдать полярность, чтобы избежать перегорания контроллера. Если лента приклеивается к металлической основе, то нужно обеспечить изоляцию этой основы. Разрезать ленту можно только по специальным меткам, чтобы не допустить повреждения контактов.

Не стоит наивно полагать, что диодная подсветка станет достойной заменой основного источника освещения – люстры и точечных светильников. Диодная подсветка – это декор для помещения, не больше.
