Двускатная крыша дома своими руками

3 Планирование – рассчитываем размеры и материалы

Максимально качественную кровлю можно построить с учетом определенных условий. В местностях с дождями и обильными снегопадами уклон делают возможно большим, вплоть до 65°. Если наблюдаются сильные ветры, желательно устраивать более пологие склоны. Угол также зависит от кровельных материалов: для шифера он должен быть не менее 22°, иначе на стыках возможно протекание. Расход материалов и стоимость напрямую зависят от наклона: больший угол – больший расход.

Материалы для строительства крыши

У разных материалов для крыши разный вес, который создает нагрузку стропильной системе. Возможно, придется применить устройства для усиления. Чтобы рассчитать материал, составляем схему. На ней также можно отметить соединительные узлы стропил и детали усиления. Частные домовладельцы в основном используют древесину, предпочтение отдается сосне. Под длительной нагрузкой не исключена деформация дерева. Чтобы исключить нежелательные влияния, прибегаем к обработке влагозащитными средствами или используем другие способы гидроизоляции. Обработка против грибка и гнили, огня также повысит жизнестойкость дерева.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок. угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы. Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком

Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика

Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

• Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
• Крыша должна быть легкой. чтобы своим весом меньше нагружать стены и фундамент дома.
• Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
• Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши .

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Схема и особенности устройства двускатной крыши

Двускатной называется крыша, образованная пересечением двух прямоугольных скатов под определённым углом. Такое устройство является самым надёжным и простым, поэтому смонтировать двускатную кровлю самостоятельно может даже человек со средними навыками плотницких работ.

Основанием крыши является стропильная система, выполняющая роль опоры для кровельного пирога и финишного покрытия. От её прочности и надёжности зависит срок эксплуатация кровли и комфортность проживания в доме. Стропильная система, подвергающаяся регулярным ветровым и снеговым нагрузкам, должна быть надёжно закреплена на корпусе здания. Эта задача решается при помощи мауэрлата, который прочно фиксируется к верхней плоскости стен дома. Таким образом создаётся практически монолитная система, надёжно защищающая внутреннее пространство дома от любых проявлений внешней среды.

Конструкция стропильной системы двускатной крыши

Крыша с двумя противоположными скатами — самая распространённая конструкция из применяемых в индивидуальном жилищном строительстве. Линия пересечения образует конёк, а боковые проёмы крайних стропильных ног служат для устройства фронтонов — вертикально расположенных стенок, создающих замкнутое подкровельное пространство. Для получения прочной и долговечной конструкции применяется множество подпорных и укрепляющих элементов, придающих дополнительную жёсткость всему сооружению. В основе двускатной конструкции лежит треугольник — наиболее жёсткая геометрическая фигура. Стропильная система состоит из следующих основных элементов:

1. Мауэрлат — это деревянный брус, выполняющий роль связующего элемента между коробкой дома и его стропильной системой. К стенам он крепится резьбовыми шпильками, анкерными винтами или проволочными жгутами. Размер поперечного сечения бруса составляет от 100х100 до 150х150 мм и зависит от размера здания, его этажности и формы крыши.

2. Стропильная нога — деревянный брус размером 50х150 или 100х150 мм, соединяющийся в верхней точке крыши с коньком и опирающийся противоположным концом на мауэрлат. Стропила — основной несущий элемент кровельной системы, воспринимающий все виды внешних нагрузок: ветра, снега, дождя и собственного веса конструкции.

3. Лежень — брус из древесины, укладываемый горизонтально с опорой на внутреннюю несущую стену. Размер лежня, как правило, равен размеру мауэрлата. Является опорой для кровельных стоек.
4. Затяжка — элемент, применяемый в висячих стропильных системах. Его назначение — компенсация растягивающих усилий, возникающих на нижних концах стропильных ног.
5. Стойки — брусья квадратного сечения, передающие часть нагрузки от стропил на лежни.
6. Подкосы — элементы конструкции, передающие часть нагрузки от стропильных ног на затяжку. Таким образом формируется ферма, обладающая повышенными прочностными характеристиками.
7. Контробрешётка — деревянные бруски размером от 25х50 до 50х50 мм, набиваемые на верхнее ребро стропил. Назначение контробрешётки — образование вентиляционного зазора между обрешёткой и гидроизолирующей плёнкой. Этот элемент обязателен при устройстве кровельного пирога на мансарде.
8. Обрешётка — опорное основание для установки финишного покрытия кровли. Обрешётка бывает сплошной или разреженной и может быть выполнена из доски толщиной 25 мм, водостойкой фанеры, листов ОСП и других подобных материалов. Выбор конструкции обрешётки зависит от характеристик финишного покрытия.
9. Конёк — горизонтально расположенная балка, по которой происходит пересечение противоположных скатов.

10. Свес кровли — является продолжением стропил на расстояние до 40 см от стен здания. Защищает стены от намокания, а также служит для размещения софитов, являющихся составной частью системы вентиляции подкровельного пространства. При недостаточной длине стропила свес формируется дополнительными деталями для их удлинения — кобылками.

Устройство стропильной системы двускатной крыши

Внешне двускатная крыша представляет собой две расположенные под наклоном одинаковые или разные по размеру поверхности, имеющие общее основание в верхней точке. По бокам скатов остаются треугольные пространства – фронтоны. Внутри крыши находятся опорные, скрепляющие и прочие элементы, предназначенные для установки кровельного материала. Все вместе они образуют стропильную систему. Поверх нее укладывается кровельный материал — черепица, профнастил или рулонное покрытие.

Стропильная система имеет такое устройство:

• Мауэрлат. Прочный брус, который укрепляется по несущим стенам. Служит для равномерного распределения вертикальной нагрузки по стенам дома и удержания кровли от опрокидывания ветром.
• Стропильные ноги. Представляют собой расположенные наклонно брусы, образующие треугольную структуру кровли. Устанавливаются с интервалом 60-120 см в зависимости от сопутствующих факторов.
• Лежень. Мощный брус, укладывающийся между противоположными сторонами мауэрлата. Предназначен для опоры промежуточных элементов и нейтрализации распирающего давления стропил.
• Затяжка. Стягивает основания стропильных ног, не давая им раздвигаться. Применяется в системах висячего типа.
• Стойки. Устанавливаются вертикально для поддержки конька и передачи его веса на стены дома.
• Подкосы. Размещаются под стропилами с целью предотвращения их провисания под массой покрытия, снега или находящихся сверху рабочих.
• Обрешетка. Представляет собой несколько рядов реек, прибиваемых сверху к стропилам. Выполняет функции их стяжки и основы для кровельного материала.
• Конек. Горизонтально расположенный центральный брус, к которому верхними концами прикрепляются стропильные ноги и скаты крыши.
• Кобылки. Используются для создания свеса, когда длины конструктивных элементов треугольных ферм недостаточно.

Существует несколько вариантов обустройства стропильной системы, каждый из которых имеет свои отличительные свойства, плюсы и минусы.

Сколько стоит устройство конструкции

Для примера рассмотрим стоимость работ для стропильной системы двухскатной крыши. Цена типовых работ сегодня на рынке примерно следующая:

• монтаж основных элементов конструкции – от 500 руб. за кв. м;
• установка подстропильных систем – от 300 руб. за пог. м;
• установка конькового бруса – от 150 руб. за пог. м;
• монтаж обрешетки и контробрешетки – от 100 руб. за кв. м;
• огневая и биологическая защита деревянных элементов – от 50 руб. за кв.м.
• установка и демонтаж лесов – от 80 руб. за кв. м.

Дополнительно возможно потребуется оплатить доставку пиломатериалов и прочностной расчет (в зависимости от ценовой политики компании, где заказывается устройство стропильной системы). Многие организации данные работы делают бесплатно, в целях привлечения клиентов, заказывающих у них монтаж каркаса для крыши под ключ.

Обустройство несущего каркаса для крыши лучше доверить профессионалам, имеющим знания и опытИсточник www.rooffer.ru

Общий вывод

Чтобы крыша дома служила долго и была надежной защитой от осадков, ветра, палящего солнца и низких температур, у нее должно быть надежное основание – стропила. Правильно спроектировать, рассчитать параметры конструкции и сделать ее монтаж непрофессионалу будет сложно. Поэтому лучше для этого обратиться в специализированные компании. А чтобы разговаривать с менеджерами на одном языке и с пониманием дела, следует ознакомиться с теорией вопроса.

Процесс разуклонки

– устройство небольшого угла поверхности крыши для организации водостока. Прежде, чем строить дом с плоской кровлей, лучше заранее определится, какой водосток вы будете монтировать, внутренний или внешний и сделать чертеж.

Если предусмотрен , вода с помощью разуклонки должна стекаться в водоулавливающие воронки, которые располагают по 1 на 25 кв.м или чаще. Если делать внешний водосток, то влага должна попадать в водосточный желоб. Разуклонку формируют следующими методами:

• Засыпным материалом. Керамзит или перлит засыпают так, чтобы сформировать рекомендованный уклон плоской кровли и заливают цементным молоком.

• Термоизолирующим материалом. Плиты утеплителя укладывают так, чтобы задать угол поверхности кровли, то есть слои у основания будет меньше, чем у конька.

• Заливкой бетона. Заливают бетон в предварительно оборудованную опалубку, которая налажена с определенным углом.

• Пластиковыми панелями. Для создания уклона кровли используют специальные панели из пластика, разные по толщине. Это, пожалуй, самый дорогой способ разуклонки.

Плоская крыша без грамотной разуклонки – ненадежный щит между вами и непогодой. Влага, которая не имеет выхода, будет скапливаться на поверхности кровли, провоцировать разрушение кровли и протечки.

Расчёт стропильной системы шатровой крыши

За основу расчёта принимают такие исходные данные:

• длину дома;
• ширину дома
• высоту конька.

Рассмотрим порядок и формулы расчёты на условном примере, пользуясь геометрическим изображением шатровой крыши (см. выше):

• длина дома: AB = DC = 9 м;
• ширина дома: AD = BC = 8 м;
• высота конька, расположенного в геометрическом центре кровли: KF = 2 м.

Расчёт длин стропильных элементов

1. Длина балок мауэрлата.

AB + DC + AD + BC = 9 + 8 + 9 + 8 = 34 м

2. Центральные стропила (без учета свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — высота конька, а второй — половина ширины (8 / 2 = 4 м) или длины (9 / 2 = 4,5 м) дома.

Вспоминаем теормему Пифагора:

3. Накосные стропила (без учёта свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — половина ширины или длины дома, а второй — соответствующее центральное стропило. Для кровли с коньком в геометрическом центре кровли длины накосных стропил одинаковы.

4. Нарожники. Укороченные стропила расположены параллельно центральному, с шагом, зависящим от длины стропил. Рассмотрим таблицу, составленную с учётом погодных нагрузок для Московской области.

Таблица 1. Данные соответствуют атмосферным нагрузкам Московского региона

Шаг стропил, см	Длина стропил, м
3,0	3,5	4,0	4,5	5,0	5,5	6,0
215	100х150	100х175	100х200	100х200	100х250	100х250	—
175	75х150	75х200	75х200	100х200	100х200	100х200	100х250
140	75х125	75х125	75х200	75х200	75х200	100х200	100х200
110	75х150	75х150	75х175	75х175	75х200	75х200	100х200
90	50х150	50х175	50х200	75х175	75х175	75х200	75х200
60	40х150	40х175	50х150	50х150	50х175	50х200	50х200

Наши центральные стропила имеют длину 4,472 м и 4,924 м. Нарожники будут короче, поэтому можно смотреть на столбец — 3,5 м.

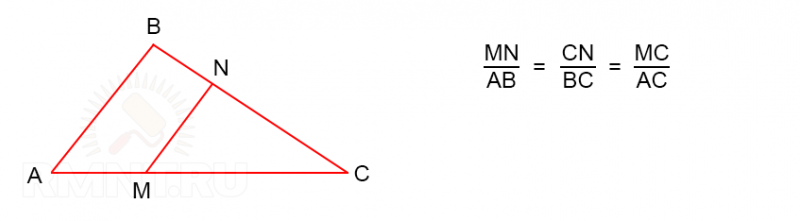

Для расчёта длин нарожников вспомним школу и воспользуемся свойствами подобных треугольников.

Если на рисунке AB — центральное стропило, то MN — нарожник, AC — половина длины стены (4,0 и 4,5 м соответственно), AM — шаг в зависимости от числа нарожников. MC для каждого нарожника вычисляется отдельно.

MN = (АВ · MC) / АС

Выполним расчёт вариантов для выбора самого экономичного расположения укороченных стропил, результаты которого сведём в таблицу.

Таблица 2. Расчёт пиломатериалов на нарожники

Шаг нарожников, см	Сечение бруса, мм	Нарожники длинной стороны: АС = 4,5 м, АВ = 4,472 м	Нарожники короткой стороны: АС = 4,0 м, АВ = 4,9242 м
кол-во в полускате	AM, м	длины в полускате, м	объём пиломатериалов на два ската, м3	кол-во в полускате	AM, м	длины в полускате, м	объём пиломатериалов на два ската, м3
215	100х175	1	2,25	2,356	0,165	1	2,0	2,461	0,172
175	75х200	2	1,5	2,981 + 1,491	0,268	1	2,0	2,461	0,148
140	75х175	2	1,5	2,981 + 1,491	0,235	2	1,333	3,282 + 1,641	0,258
110	75х150	3	1,125	3,354 + 2,236 + 1,118	0,302	3	1,0	3,693 + 2,462 + 1,231	0,332
90	50х175	4	0,9	3,578 + 2,683 + 1,789 + 0,894	0,313	3	1,0	3,693 + 2,462 + 1,231	0,259
60	40х175	6	0,643	3,834 + 3,195 + 2,556 + 1,917 + 1,278 + 0,639	0,376	6	0,571	4,218 + 3,515 + 2,812 + 2,109 + 1,406 + 0,703	0,413

Очевидно, что менее затратными для нашего примера являются варианты с длинными шагами. Однако следует также учитывать требования к крепежу кровельного материала и затраты на обрешётку. С этой точки зрения ответ не будет столь очевидным.

Расчёт площади кровли с учётом свесов

Так как предыдущий расчёт был выполнен без учёта карнизного свеса, который в нашем примере выполняется с использованием кобылок, рассмотрим эту часть кровли опять как простую геометрическую фигуру.

Карнизный свес

Примем длину свеса (DC) равной 0,5 м. Для определения площади ската снова воспользуемся знаниями о свойствах подобных треугольников:

EF / BC = AG / AD

BC — 8 и 9 м для короткой и длинной стен соответственно.

AD — 4,924 и 4,472 м для короткой и длинной стен соответственно.

AG — 4,924 + 0,5 = 5,424 м и 4,472 + 0,5 = 4,972 м для короткой и длинной стен соответственно.

• EF = (AG ∙ BC) / AD
• EF = (5,424 ∙  / 4,924 = 8,812 м — для короткой стороны
• EF = (4,972 ∙ 9) / 4,472 = 10,006 м — для длинной стороны

Площадь ската рассчитывается по формуле:

• S = (EF ∙ AG) / 2
• S = (8,812 ∙ 5,424) / 2 = 23,9 м2 — для короткой стороны
• S = (10,006 ∙ 4,972) / 2 = 24,88 м2 — для длинной стороны

Общая площадь кровельного материала:

2 (23,9 + 24,88) = 97,56 м2.

Совет! При расчёте материала учитывайте раскрой, особенно в случае, если это листовой материал, как шифер или профнастил.

Внимание! В статье рассмотрен расчёт только основных элементов стропильной системы, который может помочь в составлении предварительного бюджета стройки.

рмнт.ру

Конструкция двухскатной кровли

Двускатная крыша

Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.

Эти плоскости сходятся сверху в одной горизонтальной линии, называемой “коньком”. При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.

Виды двухскатов

Отличия крепления стропил

1

Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.

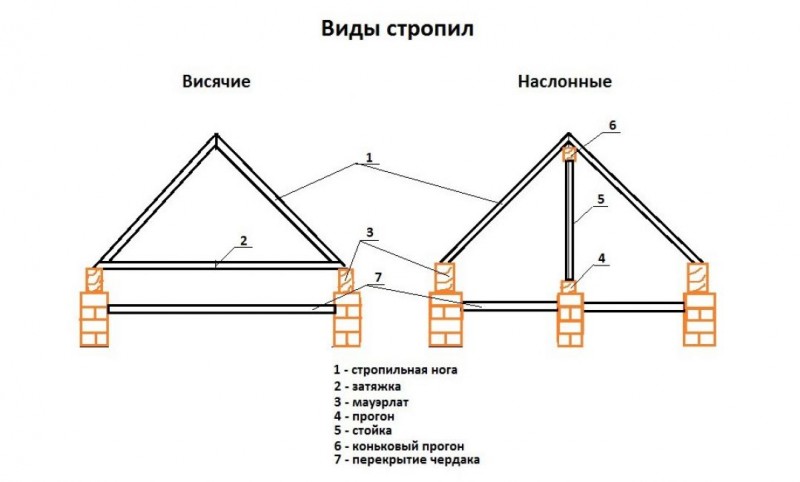

В своём строительстве простой “двухскат” может формироваться двумя способами:

• наслонная
• висячая

Более подробно эти системы будут рассматриваться ниже.

Крыша каркасного дома

Преимуществ такой вариации налицо:

• Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
• Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
• Простота монтажа. Ничего “хитрого” здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
• Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли

2

Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем “скелете” всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов

Асимметрия – это красиво

3

Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.

Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.

Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.

Терминология и элементы

Варианты исполнения

Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.

Основные элементы стропильных систем

• Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
• Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал

Узлы стропильной системы

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

• Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
• Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
• Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
• Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
• Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться

Многолетние цветы (ТОП-50 видов): садовый каталог для дачи с фото и названиями | Видео + Отзывы

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Мауэрлат

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Лежень

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Затяжка

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Стойки

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Подкосы

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Обрешетка

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

Кобылки

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Расчет стропильной системы

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки

Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Монтаж двускатной стропильной системы

В настоящее время строительный рынок предлагает услуги по изготовлению стропильных ферм в индивидуальном исполнении для конкретных построек. Нужно отметить, что такая услуга имеет ряд преимуществ:

1. Гарантированное качество изделий, обеспеченное применением специального оборудования и технологий сборки.
2. Безопасность в противопожарном отношении, поскольку все детали ферм подвергаются антипиреновой обработке.
3. Увеличенный срок службы, который достигается антибактериальной обработкой изделий специальными составами.
4. Простота установки готовых ферм.

Единственным недостатком такого способа установки стропильной системы является относительно высокая стоимость изделий.

Для самостоятельного возведения двускатной крыши можно использовать готовые стропильные фермы, заказанные у профессиональных производителей

Сборка стропильных ферм на земле

Сборка стропил на земле используется в тех случаях, когда непосредственно у дома имеется ровная площадка достаточных размеров для изготовления ферм. При этом монтируются не полные фермы, а жёсткие конструкции из трёх-четырёх деталей, которые могут быть подняты к месту установки усилиями двух-трёх человек. Подъём производится при помощи канатов по слегам. Преимущество такого способа сборки состоит в возможности использования единого шаблона, чем обеспечивается высокая точность изготовления каждого элемента конструкции. Возможный вариант частичного монтажа ферм внизу выглядит следующим образом:

1. Изготовить стапель для сборки ферм. Он представляет собой три площадки, расстояние между которыми соответствует длине сопрягаемых деталей. Их можно собрать из нескольких досок или брусьев, располагаемых в одной горизонтальной плоскости.

2. Для сборки первой фермы нужно взять две стропильных ноги и затяжку — нижнюю или верхнюю.
3. Разложив детали на стапеле, разместить их в соответствии с чертежом фермы и скрепить гвоздями. Проверить заготовку фермы на соответствие размерам, указанным в техдокументации. При необходимости поправить расположение компонентов.

4. Выполнить окончательную фиксацию деталей в узлах фермы, используя дополнительные крепёжные пластины. Гвоздевые пластины можно устанавливать с использованием силовой струбцины, применяя дополнительные подкладки из толстолистовой стали под её губки.

5. Уложить детали второй фермы поверх первой и зафиксировать струбцинами, точно повторяя контуры нижней фермы, которая играет роль шаблона. После сборки второй фермы убрать её в сторону.

6. Изготовить необходимое количество ферм, повторяя операции из предыдущего пункта. Таким образом обеспечивается полное соответствие всех изготовленных ферм.

Монтаж стропильной системы по месту установки производится следующим образом:

1. На крышу поднимаются первые две фермы. Для этого можно использовать наклонный настил из нескольких брусьев и довольно прочные верёвки.

2. Первыми устанавливаются фронтонные фермы по концам крыши. Их нужно выставить строго вертикально и закрепить к мауэрлату временными укосинами.

3. Между фронтонными фермами натягивается строительный шнур перпендикулярно расположению стропильных ног.

4. Каждая последующая ферма устанавливается с соблюдением ранее рассчитанного шага стропил.

5. После установки последней фермы вся конструкция стропильной системы укрепляется прогонами, после чего временные крепления демонтируются.
6. Далее монтируются остальные элементы конструкции — укосины, коньковый брус, лежни, стойки и прочее, предусмотренное в проекте стропильной системы.

Дополнительную прочность крыше придаёт обрешётка, набиваемая в последнюю очередь.

Сборка стропильных ног непосредственно по месту установки

Сборка стропил по месту применяется на крышах небольшого размера. При этом наверх подаются бруски-заготовки, из которых выпиливаются необходимые детали. Монтаж выполняется снизу вверх, начиная с установки стропильных ног. Горизонтальный уровень стропильной системы контролируется по натянутым шнурам, а вертикальность сборки ферм — строительным отвесом. Порядок монтажа такой же: сначала монтируются фронтонные фермы, затем остальные в любом удобном порядке.

Сборка стропильной системы непосредственно на крыше начинается с установки стоек и конькового прогона, на который укладываются стропила

В точности выполняя требования чертежей, можно смонтировать стропильную систему самостоятельно. В одиночку это сделать практически невозможно, поэтому участие одного или двух помощников обязательно.
