Шатровая крыша своими руками

Основные этапы монтажа

Далее кратко пробежимся по основным моментам, на которые нужно обратить внимание при монтажных работах. Когда все расчеты проведены, то можно смело начинать строительство! С чего же нужно в первую очередь начинать строительные работы по возведению шатровой крыши?. Прежде всего, нужно понять, что какой бы ни был тип крыши, он должен на что-то опираться

Прежде всего, нужно понять, что какой бы ни был тип крыши, он должен на что-то опираться.

Если это деревянная постройка, то опора идет на верхнюю обвязку, которую специально сооружают для этого.

В зданиях из кирпича опорой служит мауэрлат. А если это сруб, то- на венцы, которые находятся вверху крыши.

Перед укладкой мауэрлата сначала заливают стяжку, а также монтируют другие необходимые элементы для прочного крепления мауэрлата.

Фиксация мауэрлата

На выровненную поверхность укладывается мауэрлат или опорные брусья. В зданиях из кирпича между кладкой и мауэрлатом требуется прослойка материала, который не пропускает влагу.

Брус для опоры укладывается по всему периметру дома, так как он является основой для конькового элемента крыши и стропильной системы.

Затем устанавливаются стропила. При возведении шатровой крыши, как уже описывалось ранее, используется несколько видов стропил. Это могут быть как конструкции, содержащие в себе наслонные стропила, так и системы висячих стропил.

Как только установлены накосные стропила, вторым этапом можно начинать установку центральных. Располагать их рекомендуется параллельно относительно друг к другу. При этом один край необходимо закрепить к мауэрлату, а второй прикрепить к коньку.

Если в конструкции крыши предполагается использование дополнительных сложных узлов, тогда к их расчету и монтажу следует быть особенно внимательным.

Затем угловые стропила крепятся к диагональным. Чтобы достигнуть этой цели, с одной и другой стороны накосных стропил закрепляют специальный элемент — черепковый брус. При этом нужно, чтобы крепления были в разных местах диагональных стропил.

Чтобы конструкция шатровой крыши была очень прочной, устанавливают и еще один элемент — поперечную балку. Она нужна для того, чтобы еще более надежно скрепить остальные центральные стропила. Прикрепляется она к перекрытиям при помощи специальных стоек.

После всех работ по монтажу каркаса стоит приступить к другим видам работ по укладке кровельных материалов, а также к монтажу разнообразных защитных слоев от непредсказуемых погодных условий.

Лучше всего начать с гидроизоляции. Расстилать ее необходимо в строгой последовательн ости: снизу вверх, при этом желательно, чтобы края находили друг на друга внахлест (около 10 сантиметров).

Контробрешетка, которую набивают на пленку сверху, может выполнять сразу две важные функции: вентилирует крышу и удерживает слой гидроизоляции. Помогают в этом бруски высотой от 2 до 5 см, которые прибивают вдоль стропильных ног.

После этого набивается обрешетка и стелется кровельный материал на данный тип крыши.  Утеплитель  укладывается изнутри кровли, а затем накрывается пароизоляцией. Если есть желание, тогда можно сверху изоляции еще закрыть или шпоном, или вагонкой, или чем-нибудь другим, подходящим для этих целей.

В заключении хочется отметить, что при расчете шатровых крыш нужно сделать правильно ее чертеж и очень тщательно рассчитать все, лист за листом. Профильные листы имеют на первой волне особую капиллярную канавку. Чтобы расчет шатровой крыши был сделан верно, нужно знать размеры основания и плюс – предполагаемый угол наклона скатов шатровой кровли.

Неправильно выполненный расчет стропильной системы шатровой кровли может привести к обрушению. Поэтому  такую сложную работу стоит доверить профессионалам своего дела.

Такая шатровая крыша, конструкция которой была продумана и рассчитана по всем правилам, будет построена легко и быстро. Она, несомненно, получится красивой и прочной, а прослужит своим владельцам не одно десятилетие.

Утепление шатровой крыши

Необходимость утепления шатровой крыши особенно актуальна, если конструкция предусматривает оборудование мансардного помещения.

Однако, не лишним будет, если утепление производить и без жилого пространства непосредственно под кровлей.

Распространенными утеплителями для кровля являются: минеральная вата, пеноплекс, пенополистирол и другие.

Самым популярным материалом является минвата. При утеплении шатровой крыши пласты материала укладывают между стропильными брусьями сверху вниз так, чтобы не образовывались зазоры. Так укладывают утеплитель по всем скатам кровли.

Утеплитель должен иметь ряд характеристик, которые могут способствовать обеспечению надежного утепления:

• Низкая теплопроводность;
• прочность при сжатии;
• плотность;
• огнестойкость;
• паронепроницаемость;
• воздухопроницаемость.

Утепление

Стропилины шатровой кровли укороченные и диагональные

Упор накосных стропильных ног на прогон в центре шатровой крыши

Угловые части домостроения и верхняя часть кровли шатрового типа соединяются накосными/диагональными стропилинами – обязательной деталью крыш с четырьмя скатными плоскостями. Они являются самыми протяженными и нагруженные детали такой стропиловочной конструкции. Затем на них опираются укороченные стропилины, называющиеся — нарожники. Эти элементы формируют треугольные поверхности скатов у такой кровли — вальмы. Когда протяженность диагональной стропилины превышает 4,5 м, ее изготавливают из 2 досок, сшиваемых 1 м отрезком такого же, как и сами стропилины, деревянного стройматериала. Доска, из которой будет строиться стропиловочный каркас утепленной кровли, должна иметь достаточную ширину, с учетом будущего вентзазора 3 см. Он формируется верхней скатной поверхностью стропиловочной системы и теплоизолирующими элементами. Когда имеющиеся в продаже стройматериалы не обеспечивают получение нужного вентзазора, тогда к наружным частям стропилин прикрепляют брусочную контробрешеточную конструкцию.

Это тоже важно знать: Как сделать стропильную систему двускатной крыши

Шатровая кровля своими руками

Установку и монтаж шатровой кровли необходимо делать до укладки потолка.

В начале работ по всему периметру дома укладывается брус  для более равномерного распределения массы по всей поверхности. Его еще называют мауэрлат. Его необходимо закрепить на стену дома с помощью специальных шпилек.

Далее нужно сделать следующее:

• разметить ось с торца каркасного дома по верхней обвязке;
• рассчитать половину толщины конькового бруса и отметить место установки первоначального элемента системы стропил;
• один конец замерной рейки приложить к отмеченной линии и отметить место промежуточного стропила;
• для расчета свеса стропил, один конец бруса нужно поставить на свес крыши, а второй – на угол с внешней стороны стены дома;
• рассчитать расположение прочих элементов стропил центрального типа можно с помощью перемещения рейки по боковой стене дома и разметкой положения каждого стропила;
• на остальных углах повторяется то же самое;
• материалы для кровли купить вы сможете в специальных строительных магазинах. На сегодняшний день на рынке представлен широкий выбор кровельных покрытий оптимального качества по доступной цене.

Расчет элементов шатровой крыши

Для данного расчета вам понадобится специальная замерная рейка. Она выполняется из стандартной фанеры шириной 5 см. Существует специальная таблица соотношений длины и расположения стропил.

Благодаря этим данным, которые подробно представлены в таблице, длина ноги стропил является произведением промежуточного либо углового коэффициента ее проекции. Для увеличения точности и достоверности расчетов обязательно пользуйтесь данной таблицей. Рассмотрим пример расчета кровли крыши, вы замеряли при помощи рейки горизонтальную проекцию стропил промежуточного типа.

По таблице вы найдете угол наклона, который подойдет под ваш случай, и умножите данные.

Рассчитать длину свеса стропил вы сможете так же. Нужно умножить горизонтальную проекцию на определенный коэффициент. Также эти данные можно рассчитать и по теореме Пифагора для прямоугольного треугольника по формуле: a2+b2=c2. Где а и b – это горизонтальные и вертикальные проекции.

Угловые элементы

У всех стропил с одной стороны имеется косой срез, необходимый для крепления к коньковому брусу. Конек имеет специальный подрез с двойным скосом для более надежной фиксации деталей  и элементов по углам дома.

А расчет стропил углового типа производится следующим образом:

•  от угла нужно отмерять полную длину стропил;
•  проекцией его будет являться произведение квадратов длин стропильных центральных проекций.

Полученное число нужно умножить на коэффициент, указанный в таблице, и получится длина углового стропила.

Затем рассчитывается площадь треугольных скатов. Вычисляются они также по теореме Пифагора. Чтобы упростить расчеты нужно представить скат в виде двух прямоугольных треугольников. Далее рассчитать по формуле площадь трапеции боковой поверхности крыши дома.

И уже в самом конце рассчитываем кровлю. Показатели всех площадей нужно суммировать, и получится минимальная площадь крыши.

Инструменты и строительные материалы

Для устройства конструкции шатровой кровли своими руками вам понадобятся специальные строительные инструменты и материалы, такие как: бензопила, болгарка, электрический лобзик, пила ручная, гвозди и дюбели, молоток, рубанок, топор, электрическая дрель, брус и доски одной породы дерева, кровельный материал, стальные скобы.

Вы можете построить шатровую конструкцию стандартного типа, либо удлиненной в одну сторону или в виде усеченной пирамиды.

Монтаж каркаса своими руками

Первоначально монтируются вертикали для конькового бруса. После этого начинается установка диагональных стропил одинаковых по длине.

Далее идет установка накосных стропил, а затем и рядовых с определенным шагом в 60 см, которые закрепляются при помощи врубки к коньку и мауэрлату. Вы можете делать врубку как своими руками, так и специальным электроинструментом.

Затем  на диагональных направляющих закрепляются нарожники, для связки накосных брусьев и мауэрлата под определенным углом относительно конька крыши.

Важный момент, рядовые брусья ни в коем случае не должны касаться точек соединения мауэрлата.

Усиление крыши напрямую будет зависеть от габаритов дома. Укладывается добавочный шпренгель, т.е. брус между смежными сторонами стропил. И уже на нем устанавливают стойку или шпренгельную ферму. При очень большой площади дома для диагоналей применяют двойные балки. Двускатная кровля и односкатная монтируется похожим образом.

Необходимые расчеты

Прежде чем отправляться в магазин за требуемыми материалами, ознакомьтесь с порядком выполнения расчетов и составьте проект кровли, подходящий конкретно для вашего случая.

Основные сведения

Шатровая крыша для беседки

Традиционно в состав рассматриваемой крыши входит 4 наклонных ската.

Если основание конструкции имеет форму правильного квадрата, площадь конструкции рассчитывается путем умножения площади одного кровельного ската на 4.

Каркас шатровой крыши

Однако если основание системы имеет вид прямоугольника, то для начала надо определить суммарное значение площадей двух разных прямоугольников, а затем увеличить полученное число в два раза.

Для установления площади кровельного ската, представляющего собой равнобедренный треугольник, необходимо умножить длину основания фигуры на значение ее высоты, а затем увеличить полученное число в два раза.

При выполнении расчетов вам нужно узнать значение площади карнизных свесов, имеющих форму равнобедренных трапеций. Этот расчет выполняется путем умножения высоты фигуры ровно на 50% значения суммы длин оснований трапециевидной фигуры.

Расчет шатровой кровельной системы может выполняться двумя способами. Первый предполагает расчет с использованием значения высоты конька и длины основания кровельной конструкции. В соответствии со вторым методом расчета необходимо учитывать значение длины диагонального стропильного элемента, а также длину периметра основы.

Помимо этого, в процессе расчета необходимо обязательно обращать внимание на параметры разнообразных дополнительных компонентов, входящих в состав кровельной конструкции. К числу таких элементов относятся:

• диагональные стропильные ноги;
• лежни;
• опорные брусья;
• стойки;
• мауэрлат и пр.

Пример выполнения расчета

Угол наклона и длина стропил

Чтобы принцип расчета был более понятен, вашему вниманию предлагается простой пример выполнения основных расчетных мероприятий. Исходные данные:

• габариты дома – 6х6 м;
• длина диагонального стропила – 521 см;
• высота конька – 297 см;
• наклон кровельных скатов – 35 градусов;
• ширина карнизного свеса – 600 мм.

По первому из упоминавшихся ранее двух способов определите значение высоты кровельного треугольника. Для этого используйте теорему Пифагора, в соответствии с которой для расчета квадрата высоты нужно отнять от значения квадрата длины кровельного ската половину ширины основания, также возведенную в квадрат.

В рассматриваемом примере расчет покажет, что квадрат высоты равен 4,24 м в квадрате. По простой формуле можно определить, что площадь одного треугольного ската будет составлять 12,72 м2.

Ввиду того, что основанием крыши является квадрат со стороной 6 м, рассчитанное значение площади нужно увеличить в 4 раза. В итоге вы определите суммарную площадь кровельных скатов, равную в данном примере 50,88 м2.

Определите площадь карнизного света. Значение длины более короткого основания трапециевидной фигуры вы уже знаете – 6 м. Для установления длины большего основания нужно использовать простейшую форму, актуальную для таких фигур.

Четырехскатная крыша (шатровая)

В соответствии с расчетами длина большего основания составит 704 см, а площадь фигуры в результате будет равняться 4,76 м2.

Чтобы установить суммарную площадь свесов умножьте рассчитанное на предыдущем шаге значение на 4.

В итоге суммарная сумма шатровой кровельной конструкции составит 69,91 м2.

Что нужно знать о системе стропил?

Шатровая кровельная конструкция может возводиться с применением наслонной либо висячей системы. Окончательный вариант подбирается в соответствии с условиями конкретной ситуации.

К примеру, собственноручно справиться с монтажом висячих стропил довольно трудно, да и на ремонт такой конструкции будет уходить нерационально много времени. Такие стропила обычно обустраиваются в тех ситуациях, когда в доме нет внутренних стен, и стропила могут опираться исключительно на несущие стены конструкции.

Наслонные же стропила более просты и финансово выгодны в обустройстве. Система размещается на средней несущей стене, а также промежуточных опорных столбах, зафиксированных на железобетонном основании.

Наслонные стропила чаще всего применяются при монтаже четырехскатных кровельных конструкций с наклоном более 40 градусов.

Важно подобрать правильный вариант опоры для системы кровельных стропил. Если дом каркасный, крышу надо опирать на верхнюю обвязку

В случае с кирпичными и каменными строениями функцию опоры выполняет мауэрлат, а при обустройстве крыши дома из сруба кровельную систему фиксируют к верхним венцам.

Определите оптимальное сечение стропильных ног. Для этого необходимо знать ряд параметров, а именно:

• шаг монтажа элементов стропильной системы;
• наклон кровельных скатов;
• предполагаемую снеговую, ветровую и прочие нагрузки;
• величину пролета и пр.

Важно знать основные параметры элементов кровельной конструкции шатрового типа. Так, если стропильные ноги имеют длину, не превышающую 300 см, стропила нужно размещать с шагом на уровне 110-135 см

Оптимальный диаметр бревна для такой ситуации составляет 100 мм, а размер доски – 100х80 мм

Так, если стропильные ноги имеют длину, не превышающую 300 см, стропила нужно размещать с шагом на уровне 110-135 см. Оптимальный диаметр бревна для такой ситуации составляет 100 мм, а размер доски – 100х80 мм.

Если стропильные ноги имеют длину в промежутке от 300 до 400 см, их нужно крепить на расстоянии 140-170 см. Для обустройства такой стропильной системы рекомендуется использовать бревна диаметром 150 мм либо доски размерами 100х90 мм.

Если стропила имеют длину в пределах 400-500 см, их нужно крепить с шагом в пределе 110-135 см, используя для обустройства конструкции бревна, имеющие диаметр 200 мм, а также доски размерами 200х80 мм.

При обустройстве системы стропил из элементов длиной не больше 650 см стропила нужно размещать с шагом в пределе 110-140 см, используя для обустройства конструкции бревна диаметром 240 мм либо доски габаритами 220х120 мм.

Для обустройства прогонов используйте брус 100х50 мм либо бревна диаметром 160 мм.

Мауэрлат традиционно возводится из бруса 100х50 мм либо бревна диаметром 120 мм.

Стойки, ригели и подкосы делаются из бруса сечением 100х50 мм либо бревен диаметром 120 мм.

Наиболее распространенный наклон скатов шатровых кровельных конструкций выдерживается в промежутке 40-60 градусов, однако в зависимости от параметров финишного кровельного материала уклон может несколько изменяться. Зависимость следующая:

• при использовании черепицы уклон выдерживается в пределах 30-60 градусов;
• при использовании листовых кровельных материалов и материалов на основе асбестоцемента уклон будет находиться в промежутке от 14 до 60 градусов;
• при использовании рулонных материалов величина уклона составит 8-18 градусов.

Шатровые крыши и пример их расчета

При помощи рейки составляется проекция (горизонтальная) промежуточного стропила. Используя таблицу, высчитываем угол подходящего наклона. Наконец, перемножаем полученные данные.

Аналогичным образом рассчитывается и длина свеса стропил. Умножается проекция (горизонтальная) на коэффициент. Также можно использовать и теорему Пифагора для расчета этих данных. Примерная формула: a2+b2=c2. По такой системе в качестве горизонтальных и вертикальных проекций будут выступать коэффициенты а и b.



Каждая стропила имеет косой срез. Он служит основой для крепления к коньковому брусу. При этом защитной фиксацией обладает и сам конек – он имеет подрез с двойным скосом.

Особенности расчета углового стропила:

• от угла замеряется вся длина стропила;
• проекция определяется как произведение квадратов длин проекций стропил.

Полученное число необходимо умножить на коэффициент (используем таблицу) – таким образом, высчитывается длина углового стропила.

После этого нужно рассчитать площадь треугольных скатов. Для этого снова прибегаем к теореме Пифагора. Чтобы облегчить отсчет, представьте скат в виде двух прямоугольных треугольников. Далее, используя формулу, рассчитайте площадь трапеции боковой поверхности крыши. На заключительном этапе идет расчет кровли. При этом все площади суммируются между собой. Полученное значение и будет минимальной площадью (метражом) кровли черырехскатной крыши.

Особенности возведения сложных крыш

Многие вальмовые крыши имеют сложные архитектурные формы. Устройство каркаса и порядок их возведения практически одинаков за исключением некоторых нюансов. Например, ноги наслонных стропил крепят с помощью врубок, как показано на фото, а под все диагональные элементы подставляют стойки. До установки конькового узла в нижней части каркаса укладывают опорные рамы с лежнем, а затем сверху возводят коньковый прогон.

Важно! За счет врубки изменяется угол уклона скатов. Это надо учесть на стадии проектирования крыши

Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:

Особенности устройства шатровой кровли

Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.

Архитектура постройки определяет форму крыши с шестью скатами

Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.

Плюсы и минусы шатровой конструкции

1. Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
2. Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
3. Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

1. Сложная конструкция каркаса.
2. Малые размеры мансарды.
3. Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.

Расчёт стропильной системы шатровой крыши

За основу расчёта принимают такие исходные данные:

• длину дома;
• ширину дома
• высоту конька.

Рассмотрим порядок и формулы расчёты на условном примере, пользуясь геометрическим изображением шатровой крыши (см. выше):

• длина дома: AB = DC = 9 м;
• ширина дома: AD = BC = 8 м;
• высота конька, расположенного в геометрическом центре кровли: KF = 2 м.

Расчёт длин стропильных элементов

1. Длина балок мауэрлата.

AB + DC + AD + BC = 9 + 8 + 9 + 8 = 34 м

2. Центральные стропила (без учета свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — высота конька, а второй — половина ширины (8 / 2 = 4 м) или длины (9 / 2 = 4,5 м) дома.

Вспоминаем теормему Пифагора:

3. Накосные стропила (без учёта свесов). Являются гипотенузой прямоугольного треугольника, в котором один катет — половина ширины или длины дома, а второй — соответствующее центральное стропило. Для кровли с коньком в геометрическом центре кровли длины накосных стропил одинаковы.

4. Нарожники. Укороченные стропила расположены параллельно центральному, с шагом, зависящим от длины стропил. Рассмотрим таблицу, составленную с учётом погодных нагрузок для Московской области.

Таблица 1. Данные соответствуют атмосферным нагрузкам Московского региона

Шаг стропил, см	Длина стропил, м
3,0	3,5	4,0	4,5	5,0	5,5	6,0
215	100х150	100х175	100х200	100х200	100х250	100х250	—
175	75х150	75х200	75х200	100х200	100х200	100х200	100х250
140	75х125	75х125	75х200	75х200	75х200	100х200	100х200
110	75х150	75х150	75х175	75х175	75х200	75х200	100х200
90	50х150	50х175	50х200	75х175	75х175	75х200	75х200
60	40х150	40х175	50х150	50х150	50х175	50х200	50х200

Наши центральные стропила имеют длину 4,472 м и 4,924 м. Нарожники будут короче, поэтому можно смотреть на столбец — 3,5 м.

Для расчёта длин нарожников вспомним школу и воспользуемся свойствами подобных треугольников.

Если на рисунке AB — центральное стропило, то MN — нарожник, AC — половина длины стены (4,0 и 4,5 м соответственно), AM — шаг в зависимости от числа нарожников. MC для каждого нарожника вычисляется отдельно.

MN = (АВ · MC) / АС

Выполним расчёт вариантов для выбора самого экономичного расположения укороченных стропил, результаты которого сведём в таблицу.

Таблица 2. Расчёт пиломатериалов на нарожники

Шаг нарожников, см	Сечение бруса, мм	Нарожники длинной стороны: АС = 4,5 м, АВ = 4,472 м	Нарожники короткой стороны: АС = 4,0 м, АВ = 4,9242 м
кол-во в полускате	AM, м	длины в полускате, м	объём пиломатериалов на два ската, м3	кол-во в полускате	AM, м	длины в полускате, м	объём пиломатериалов на два ската, м3
215	100х175	1	2,25	2,356	0,165	1	2,0	2,461	0,172
175	75х200	2	1,5	2,981 + 1,491	0,268	1	2,0	2,461	0,148
140	75х175	2	1,5	2,981 + 1,491	0,235	2	1,333	3,282 + 1,641	0,258
110	75х150	3	1,125	3,354 + 2,236 + 1,118	0,302	3	1,0	3,693 + 2,462 + 1,231	0,332
90	50х175	4	0,9	3,578 + 2,683 + 1,789 + 0,894	0,313	3	1,0	3,693 + 2,462 + 1,231	0,259
60	40х175	6	0,643	3,834 + 3,195 + 2,556 + 1,917 + 1,278 + 0,639	0,376	6	0,571	4,218 + 3,515 + 2,812 + 2,109 + 1,406 + 0,703	0,413

Очевидно, что менее затратными для нашего примера являются варианты с длинными шагами. Однако следует также учитывать требования к крепежу кровельного материала и затраты на обрешётку. С этой точки зрения ответ не будет столь очевидным.

Расчёт площади кровли с учётом свесов

Так как предыдущий расчёт был выполнен без учёта карнизного свеса, который в нашем примере выполняется с использованием кобылок, рассмотрим эту часть кровли опять как простую геометрическую фигуру.

Карнизный свес

Примем длину свеса (DC) равной 0,5 м. Для определения площади ската снова воспользуемся знаниями о свойствах подобных треугольников:

EF / BC = AG / AD

BC — 8 и 9 м для короткой и длинной стен соответственно.

AD — 4,924 и 4,472 м для короткой и длинной стен соответственно.

AG — 4,924 + 0,5 = 5,424 м и 4,472 + 0,5 = 4,972 м для короткой и длинной стен соответственно.

• EF = (AG ∙ BC) / AD
• EF = (5,424 ∙ 8) / 4,924 = 8,812 м — для короткой стороны
• EF = (4,972 ∙ 9) / 4,472 = 10,006 м — для длинной стороны

Площадь ската рассчитывается по формуле:

• S = (EF ∙ AG) / 2
• S = (8,812 ∙ 5,424) / 2 = 23,9 м2 — для короткой стороны
• S = (10,006 ∙ 4,972) / 2 = 24,88 м2 — для длинной стороны

Общая площадь кровельного материала:

2 (23,9 + 24,88) = 97,56 м2.

Совет! При расчёте материала учитывайте раскрой, особенно в случае, если это листовой материал, как шифер или профнастил.

Внимание! В статье рассмотрен расчёт только основных элементов стропильной системы, который может помочь в составлении предварительного бюджета стройки. рмнт.ру

рмнт.ру

Материалы и расчеты

Создать систему стропил для кровли вальмового типа можно как из дерева, так и из металла. Для самостоятельной работы дерево предпочтительней, так как делать что-либо из него гораздо проще. Хороший вариант – сосна. Она легкая, прочная и имеет невысокую стоимость.

Если стропильная система создается из металла, то важно брать оцинкованный вариант, который будет способен противостоять коррозии и прослужит очень много лет, а также сможет выдерживать большие нагрузки. Стропильная система вальмовой крыши

Стропильная система вальмовой крыши

Самое сложное в создании вальмовой крыши – это правильный ее расчет

Важно учесть не только размеры дома, но и ветровую нагрузку в регионе, количество осадков в течение года, тип материала, из которого будет изготавливаться крыша, а также необходимость установки дополнительных элементов, выполнения работ по утеплению и т. д

Расчет в любом случае производится по определенным формулам

И здесь важно учитывать оптимальный уклон крыши. Его можно подобрать, ориентируясь по таблице

Уклон поможет сориентироваться и в отношении заложения стропил.

Зависимость уклона кровли для различных кровельных материалов

Таблица — угол наклона крыши в зависимости от кровельного материала

Расстояние между стропилами можно посмотреть на таблице ниже.

Расчет сечения стропил

Заложение стропил и соотношение между их длиной можно рассчитать, используя коэффициенты в таблице ниже.

Таблица коэффициентов для расчета

Итак, используемые формулы для расчета вальмовой крыши следующие:

Н = D*tan a / 2, где Н – это высота конька, D – ширина дома, а – это угол наклона ската;

Определение высоты конька вальмовой крыши

L = l – D, где L – длина конька, l – длина строения, D – ширина дома;

Классическое расположение конькового прогона

• L c = H2+d2, где L c – длина центральных стропил. Точно так же рассчитываются и рядовые стропила;
• ∆L = k/cos a, где ∆L – нужная длина удлинения стропилины для свеса;

Расчет длины удлинения стропила

B = 900 – a, где b – уклон рядовых элементов;

Подрезка стропильных ног для соединения в коньковой части

LД = √(L2 + d2) , где LД – длина вальномых стропилин по диагонали;

Прямой треугольник с гипотенузой

L1 = 2/3L и L2 = 1/3L, где L1 и L2- длина нарожников (первого короткого и второго короткого);

Боковая проекция углового участка

площадь крыши можно посчитать как ∑L * (2В + 4k).

Схема для расчета площади вальмовой крыши

Результатом всех расчетов может стать подробный чертеж вальмовой крыши с указанием всех размеров и параметров, которые нужно будет просто переносить на материал для кровли. Кстати, основываясь на этих расчетах, как раз и получится подсчитать, сколько чего нужно покупать для того, чтобы самостоятельно сделать такую крышу.

Расчет размеров конструкции крыши и необходимой длины стропила

Расчеты, связанные с шатровой крышей, это не только вычисление площади крыши или расчет карнизного свеса, о которых пойдет далее в этой статье. Сюда можно отнести  и выбор подходящих размеров крыши, а также определение необходимой длины стропильных ног.

Начнем с того, что все основные элементы стропильной системы, в которую входят сами стропила, а также различные опоры, подкосы и так далее, должны изготавливаться только из самых качественных пород древесины, в которой должны отсутствовать сучки.

Дерево должно быть полностью сухим, при этом не допустимо наличие каких-либо трещин.

Для шатровой крыши могут быть использованы разные виды стропил. В разных случаях используют разные стропила: составные и еще один вид, который называется — спаренный:

Составные — это две доски, которые раздвигаются на определенное расстояние, равное толщине вкладыша.

Спаренные — это такие стропила, между которыми не должно быть никаких просветов. Данные стропила очень часто применяются при установке кровли наряду с другими конструктивными элементами, такими как брусья и бревна.

У разных стропил, может быть и разное сечение. Такие различия обуславливаются следующими факторами:

• размеры предполагаемого пролета;
• предполагаемая снеговая нагрузка, которая будет воздействовать на кровлю;
• необходимый шаг, с которым будут укладываться стропила;
• важным также является угол наклона крыши.

Для составления правильных расчетов необходимо знать и основные параметры стропил, так как это очень важно для целостности и надежного функционирования всей кровли:

• при длине ног стропил не более 3-х метров: шаг стропил  110 — 135 см, диаметр бревна 10 см, толщина доски 8, а ширина 10 см;
• при длине ног стропил 3 — 4 метра: шаг стропил  140 — 170 см, диаметр бревна 15 см, толщина доски 9, а ширина 10 см;
• при длине ног стропил 4 — 5 метра: шаг стропил  110 — 135 см, диаметр бревна 20 см, толщина доски 8, а ширина 20 см;
• при длине ног стропил 5 – 6.5 метра: шаг стропил  110 — 140 см, диаметр бревна 24 см, толщина доски 12, а ширина 22 см;

Есть и другие правила применения тех или иных параметров.

Кроме того, помните о том, что сегодня в сети Интернет имеется очень широкий выбор специальных программ, которые помогут вам выполнить расчеты разных элементов конструкции стропил и сделать риск ошибки минимальным.

Размеры для  прогонов: бревно 16 см в диаметре или брус с сечением 10 х 5 см.

Размеры для изготовления мауэрлата: бревна 12 см в диаметре, брус с сечением 10 х 5 см.

Материал, который применяется для подкосов, стоек и ригелей: бревна 12 см в диаметре, брус с сечением10 х 5 см.

Угол от 40 и до 60° — это наиболее популярное значение угла наклона для шатровых крыш. Однако он зависит и от выбранного материала и может быть несколько другим.

Для черепицы угол наклона составит от 30 и до 60°.

Для асбестоцементных и листовых материалов он будет от 14 и до 60°.

Для рулонных материалов – от 8 и до 18°.

Кровельные материалы для шатровой крыши

Одним из главных преимуществ шатровой кровли является то, что её можно сделать из любого материала: из металлочерепицы, дерева, профнастила, битумной черепицы, ондулина и т.д. Деревянная стропильная система достаточно прочная для установки тяжелых материалов покрытия, поэтому подойдут любые виды. При выборе учитывайте свои потребности в бесшумной кровле, её внешнем виде, прочности, долговечности и стойкости к внешним агрессивным факторам (желательно, чтобы она также была антиконденсатная).

Не забывайте, что пирамидальная скатная крыша должна оснащаться вентиляционными каналами и вытяжкой, при необходимости также чердаком, окном или дополнительным подсобным помещением. На фото есть подобные проекты.

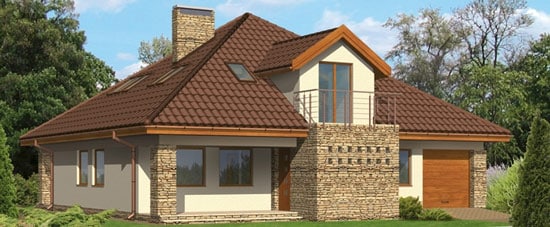

Фото — Шатровая крыша с балконом

На этом установка шатровой крыши может считаться оконченной, как и монтаж кровельных материалов. При правильном подходе и работе, ближайшая реконструкция кровле понадобится где-то спустя 10 лет.
