Как выбрать стабилизизатор напряжения для газового котла

2 Lider PS600W

Стабилизатор изготовлен с применением комплектующих деталей лучшего качества, что определяет большой эксплуатационный ресурс. Поддерживаемая мощность является оптимальной для подключения котла отопления или другого оборудования, чувствительного к перепадам напряжения. Устройство формирует выходной сигнал без искажений, надежно защищая электрические цепи более дорогих приборов. Точность стабилизации обеспечивается на уровне 4-5%, что для техники этого класса стало одним из лучших показателей.

Владельцы отмечают достаточно широкий коридор колебаний в сети (155-265V), при котором сохраняется работоспособность выпрямителя. Наличие защиты от высокого напряжения и короткого замыкания также относится к сильным сторонам этого устройства. Отсутствие подвижных деталей и достойный уровень сборки обеспечивает безаварийную работу при любых отклонениях в показателях сети. В отзывах пользователей эта характеристика упоминается чаще всего как ключевая для нормального функционирования газового котла и системы отопления.

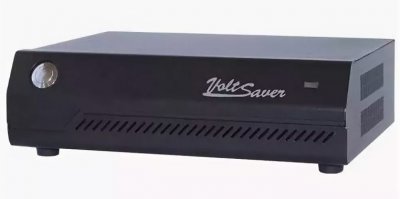

1 Штиль VoltSaver R1000

Это самый лучший стабилизатор данной категории, который оптимально подходит для защиты газовых котлов и бесперебойной работы систем отопления. Негативного воздействия перепадов сетевого напряжения на подключенную электронику удается избежать благодаря встроенному фильтру, который выравнивает входной сигнал со скоростью 350 V/s, при этом погрешность составляет не более 4 %.

Штиль VoltSaver R1000 выполнен в качестве настольной модели, отличающейся моментальным срабатыванием и плавностью регулировки напряжения. Такая характеристика была достигнута благодаря многоступенчатой системе стабилизации. Владельцы в своих отзывах высоко оценивают и дополнительный комплекс безопасности, отключающий запитанные устройства при различных аварийных ситуациях (короткое замыкание, перегрев проводов и т.п.). Наличие двух розеток на выходе и более чем избыточная мощность для работы газового котла, позволяет подключить к стабилизатору кухонный телевизор или другой дорогостоящий прибор.

Недостатки использования стабилизатора

Что будет, если подключить котел через стабилизатор? Тут есть несколько нюансов.

Во-первых, это дорого. Зачастую стоимость стабилизатора сопоставима со стоимостью котла. К тому же, любое дополнительное устройство в системе приводит к снижению надежности всей системы.

Во-вторых, любой стабилизатор повышает напряжение на выходе за счет увеличения потребляемого тока на входе. Закон сохранения энергии работает четко.

Другими словами, при 220 вольтах наш 6-киловаттный электрокотел потребляет от сети около 27 А. Если напряжение снизится, например, до 170 вольт, то потребляемый от сети ток возрастет до 35 А (без учета КПД самого стабилизатора).

Это нужно учитывать. Перед подключением стабилизатора необходимо проверить пороги срабатывания автоматов защиты, а также соответствие электропроводки в условиях возросшего тока.

Третий нюанс вытекает из второго. Известно, что просадка напряжения бытовой сети происходит по двум причинам: превышение предельной мощности трансформаторной подстанции (насыщение трансформатора с последующим выходом его из строя) или, чаще, большое падение напряжения на линии электропередачи (низкое качество соединений, недостаточное сечение провода).

Величина падения напряжения на ЛЭП рассчитывается по закону Ома:

При попытке стабилизатора «вытянуть» напряжение до требуемого уровня, ток в сети повышается, что, в свою очередь, приводит к дополнительной просадке напряжения. Процесс коррекции повторяется до тех пор, пока стабилизатор не уходит в защиту из-за слишком низкого входного напряжения.

На самом деле, описанная выше ситуация маловероятна. Такое возможно только если вы являетесь единственным потребителем на всей линии электропередачи. Но то, что стабилизаторы создают дополнительную нагрузку на сеть — чистая правда.

Лучшие напольные стабилизаторы напряжения для газового котла

Напольное размещение расширяет возможности для производителей по оснащению стабилизаторов, потому что отпадает необходимость в компактном корпусе или малом весе. Часто в этой категории можно найти очень мощные модели до 2000 Вт, но встречаются и довольно компактные на 500-600 Вт.

Напольные стабилизаторы можно установить под столом, на столе, или специальной полке. Нередко их размещают в нише или тумбочке. Это избавляет владельцев от необходимости сверлить стены и прокладывать провода с кабель-каналами. КПД таких моделей варьирует от 85 до 97%. Взаимодействие с диапазоном входящего напряжения может быть от 140 до 270 В.

РЕСАНТА ACH-500/1-Ц	Daewoo Power ProductsDW-TZM1kVA
Активная мощность, Вт	500	1000
Входное рабочее напряжение, В	140-260	140-270
Габариты (ШхВхГ), мм	110х133х134	306х363х433
Время отклика, мс	7	20
Вес, кг	2,5	3,16

РЕСАНТА ACH-500/1-Ц

Компактная модель с вытягивающейся резиновой ручкой для переноса. Относится к релейному типу и имеет мощность 500 В. Скорость срабатывания 35 в/с. Работает с диапазоном напряжения 140-260 В.

+ Плюсы РЕСАНТА ACH-500/1-Ц

1. На цифровом дисплее видно издалека отображающиеся значения.
2. Стальной корпус прочен и убережет ключевые детали при падении или ударе.
3. Бесшумная работа разрешает использовать недалеко от входа в спальню.
4. Простая установка и подключение.
5. Долго работает без поломок.
6. КПД 97%.
7. Резиновые ножки обеспечивают устойчивое положение даже на вибрирующей скользкой поверхности.
8. Время отклика 7 мс.

— Минусы РЕСАНТА ACH-500/1-Ц

1. Первое время издает при работе неприятный запах.
2. Дизайн очень простой, почти «советский».
3. Если нет места на полу или другой поверхности, то придется мастерить полку.
4. Короткий сетевой шнур, который большинству пользователей пришлось удлинять.
5. Только одна розетка.

Этот стабилизатор напряжения станет лучшим для небольшой котельной в частном доме, где его можно установить  непосредственной близости от котла. Габариты 110х133х134 мм и вес 2.5 кг нисколько это не затруднят. Хозяевам не придется ничего сверлить и прикручивать. Перфорация в два ряда на корпусе содействует активному естественному охлаждению.

Daewoo Power Products DW-TZM1kVA

Стабилизатор выпускается в двух цветах лицевой панели: оранжевом и черном. Корпус полностью из металла и снабжен ручкой для транспортировки. На дисплее сразу отображаются два значения напряжения: входное и выходящее.

+ Плюсы Daewoo Power Products DW-TZM1kVA

1. Много функций самозащиты.
2. Информативная цифровая индикация.
3. Один из самых больших диапазонов по входящему напряжению.
4. Легкий вес 3 кг не затрудняет транспортировку.
5. Качественная сборка корпуса, с точной подгонкой всех деталей, убережет внутренние узлы от пыли.

— Минусы Daewoo Power Products DW-TZM1kVA

Не очень маленькие габариты 306х363х433 мм, требующие достаточно места для размещения.
Минимальная рабочая температура разрешена от +5 градусов, поэтому, в случае установки в котельной, она должна быть достаточно утеплена.
Время срабатывания 20 мс.
Присутствует погрешность в 8%, что важно учитывать при подборе к конкретному котлу.
Громкие щелчки при работе.

Вывод. Эта модель стабилизатора лучшая для установки в котельной рядом с мощным котлом. Подходит для районов, где часто наблюдаются скачки напряжения. Максимальный верхний предел для преобразования составляет 270 В. Два ряда перфорации для вентиляции уберегут ее от перегрева, а металлический корпус не даст повредить внутренние узлы.

Стабилизатор: быть ему или не быть?

Большинство российских электросетей очень далеко от идеала. В низком их качестве виновато устаревшее оборудование, нередкие нарушения, которые имели место при монтаже. Что касается напряжения, оно зачастую ниже стандартных показателей — 220 В — на 10-15%.

Защитник нужен: доводы «за»

Уже считаются нормальным явлением скачки напряжения, которые происходят из-за пришедшего грозового фронта, ураганного ветра, включения хозяевами или соседями мощной техники — стиральной машины, нового «крутого» холодильника, пылесоса, инструментов или электрообогревателей.

Стабилизатор напряжения (электрический или электромеханический) поддерживает это значение в определенном диапазоне. При 200 В современные модели функционировать могут, но при снижении до 180 В повышается риск сбоев в работе или полной остановки оборудования. Скачок напряжения до 250 В приводит к перегоранию электрических схем. Замена их обходится дорого: за ремонт потребуется отдать 30-50% от цены газового котла.

Риск остаться с неработающей техникой устраняет подключение газового котла через стабилизатор. На его вход подается нестабильное напряжение электросети, на выходе оно преобразуется в идеальные 220 В с чистой синусоидой. Система будет функционировать без перегрузок, а значит, исключены поломки из-за напряжения. При невозможности стабилизации параметров устройство попросту разрывает цепь, защищая агрегат от перегрузки.

Прибор не нужен: аргументы «против»

Некоторые хозяева скептически относятся к такой защите. Они утверждают, что покупка стабилизатора — пустая трата денег. Типичный аргумент — отсутствие серьезных сетевых скачков. Однако от них не может быть застрахован никто. Есть и другие аргументы «за».

1. Любое стихийное бедствие, даже сильный ветер, может негативно повлиять на линию электропередач.
2. Человеческий фактор тоже играет немалую роль. Никто не может быть застрахован от «прихода в гости» недобросовестного электрика, либо от случайного повреждения электропроводки.

Другая потенциальная угроза — постоянно ширящийся ассортимент бытовой техники. Изобилие ее приводит в «обрастанию» домов всевозможными мощными потребителями энергии, а это уже почти стопроцентная гарантия скачка напряжения.

Когда стабилизатор не спасет?

Подключение газового котла через стабилизатор необходимо в том случае, если скачки напряжения кратковременны, а отключение электричества — явление редкое. Большинство приборов не поможет в следующих случаях:

• когда в линию электропередач ударила молния, от нее спасет автомат УЗИП;
• если внезапно и надолго отключают электроэнергию, для таких ситуаций нужен ИБП;
• когда надо исправить частоту входного напряжения: это по силам только инверторным моделям.

Возможная альтернатива инверторному стабилизатору — ИБП онлайн (технология двойного преобразования).

Потенциальная, более дешевая замена

С той задачей, что возложена на стабилизатор, способны справиться менее дорогие приборы:

1. Защитить газовый котел сможет обычный сетевой фильтр. Или тот, что входит в состав ИБП, хотя его уже не назвать дешевой покупкой.
2. Предотвратить прекращение питания при высоком либо низком напряжении легко с помощью реле контроля питания.

Оптимальный вариант — недорогой ИБП онлайн. Если на вооружение взять еще сетевой фильтр и реле напряжения, то такую комплексную защиту уже можно назвать почти непробиваемой. Быть или не быть отдельному устройству, каждый решает сам. Подключение газового котла через стабилизатор — один из вариантов, но выбирать способ защиты должны хозяева оборудования.

Другие характеристики стабилизаторов

Есть несколько ключевых параметров, которые влияют на работу этих приборов. Чтобы приобрести оптимальное устройство, их необходимо учитывать.

Фазность

В большинстве домов электросеть однофазная: с напряжением 220 В, частотой тока 50 Гц. В этом случае необходимы однофазные приборы. Иногда встречаются дома, где ввод трехфазный, однако разделенные линии выдают стандартные 220 В. Преимущество решения — более равномерное распределения нагрузки. Для таких домов тоже приобретают однофазные модели.

Трехфазные стабилизаторы гораздо чаще встречаются на производствах и предприятиях, где используют котлы большой мощности. Подключить такие устройства можно и в частном доме, если в нем есть сеть, имеющая напряжение 380 В. Однако для бытового газового котла такая предусмотрительность ни к чему, поэтому трехфазные модели обычно не используют. Кроме того, все настенное газовое оборудование имеют однофазное подключение. Стабилизатор для него подбирают из такой же категории.

Напряжение: диапазон и точность

Главная задача стабилизаторов — обеспечение оптимального напряжения в 220 В. Поэтому прибор надо выбирать после определения масштабов его падения. Лишь в этом случае можно купить идеальное устройство, с определенным диапазоном входного тока.

Для исследований необходим вольтметр (цифровой либо стрелочный мультиметр). Прибор устанавливают на переменный ток, верхнее значение — более 500 В. Замеры проводят в течение дня: например с 6.00 до 24.00. Промежуток — 2-3 часа. Все данные записывают в тетрадь в течение недели. После окончания замеров определяют диапазон, затем к нижнему и верхнему значению для прибавляют 10-15 В, для запаса. Выбирают устройство, ориентируясь на полученные границы.

Выходное напряжение обязано соответствовать параметрам газового котла. Нормой считается 220 В плюс/минус 10%. Так как в электросети возможен недостаток мощности, то приборам необходима точность плюс/минус 5%. В этом случае прибор будет гарантировать бесперебойную работу оборудования.

Быстродействие стабилизации

Этот показатель может обозначаться 2 единицами измерения:

• временем срабатывания — миллисекундами, которые необходимы прибору для изменения сетевого сигнала;
• скоростью реакции — вольтами в секунду (или В/с): они показывают, какой период затрачивается стабилизатором на преобразование колебаний в нормальное напряжение.

Идеальное время срабатывания — 5 мс или менее. Приемлемым можно считать 10 мс, удовлетворительным — 20 мс. Некоторый риск для оборудования есть при больших значениях. Инверторный тип этого показателя не имеет, так как принцип его работы — двойное преобразование тока.

Понятно, что максимальная скорость, меньшее время срабатывания — надежная защита газового котла при любых скачках напряжения. Первый параметр самых чувствительных моделей составляет как минимум 100 В/с. Если скорость реакции устройств 10-20 В/с, то возможен кратковременный период некорректной работы газового котла.

Защита, функция рестарта

Приборы низкого ценового сегмента могут не иметь полноценной защиты, а такие условия не гарантируют, что устройство будет надежным

Поэтому на дополнительные опции надо обращать внимание всегда

1. Отключение при перегрузке. Плата или витки трансформатора могут сгореть, если устройство долго работает при слабом входящем напряжении. Чтобы этого не произошло, такие приборы отключаются самостоятельно. От высоких скачков, которые нет возможности понизить, прибор также защищается отключением источника тока.
2. Защита от перегрева. Необходимость этой функции зависит от места монтажа, температуры в помещении, от нагрузок, которые испытывает стабилизатор. Если перегрев значителен, то лучше покупать прибор, отключающийся сам, но начинающий работу сразу после остывания.
3. Способность включаться без вмешательства людей. Эта функция — возможность отслеживания работы газового котла стабилизатором в выключенном состоянии, восстановление питания в тот момент, когда аппарат уже способен включиться в работу.

Стабилизатор, не имеющий функции рестарта, придется включать в ручном режиме, что бывает проблематично, если хозяев дома нет

Поэтому на данную опцию рекомендуют обращать внимание тем, кто предпочитает комфорт во всем

ТОП-5 стабилизаторов напряжения с двойным преобразованием

К наиболее качественным и надежным видам стабилизаторов относят устройства с двойным преобразованием. Рассмотрим наиболее заметные модели:

Штиль IS550

Стабилизатор напряжения малой мощности (400 Вт), рассчитанный на работу с одним потребителем. Компактный, легкий прибор. Предназначен для навесного монтажа. На выходе однофазное напряжение, погрешность составляет всего 2%.

Параметры прибора:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 155х245х85 мм;
• вес — 2 кг.

Достоинства:

• высокая точность стабилизации, ш
• ирокий диапазон входного напряжения,
• компактность и малый вес.

Недостатки:

• низкая мощность,
• слишком высокая цена.

Штиль IS1500

Бытовой стабилизатор напряжения с двойным преобразованием. Мощность составляет 1,12 кВт. Рассчитан на работу с однофазным током частотой 43-57 Гц.

Основные параметры:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 96%;
• габариты — 313х186х89 мм;
• вес — 3 кг.

Достоинства:

• компактность,
• привлекательный внешний вид,
• малый вес.

Недостатки:

шум от работающего вентилятора, для которого в паспорте нет данных о сроке службы.

Штиль IS350

300-ваттный стабилизатор с двойным преобразованием напряжения. Отличается высокой точностью стабилизации — 2%.

Параметры прибора:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 155х245х85 мм;
• вес — 2 кг.

Достоинства:

• компактность,
• малый вес прибора,
• способен работать с разными источниками,
• обладает высокой точностью.

Недостатки:

• малая мощность,
• слишком высокая цена прибора.

Штиль IS1000

Стабилизатор мощностью 1 кВт. Прибор с двойным преобразованием напряжения, предназначен для настенного монтажа. Отличается компактностью, малый вес устройства не создает лишней нагрузки на опорные конструкции.

Характеристики стабилизатора:

• входное напряжение — 90-310 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 300х180х96 мм;
• вес — 3 кг.

Достоинства:

• высокое быстродействие,
• надежность,
• диапазон входных напряжений весьма велик, что не дает причин для беспокойства за бытовую технику и электроприборы.

Недостатки:

• малая длина шнура питания,
• небольшой шум от вентилятора,
• неудобное расположение вилок для потребителей.

Штиль IS3500

Стабилизатор с двойным преобразованием мощностью 2,75 кВт. Рассчитан на навесной монтаж, обладает высокой точностью работы (всего 2% погрешности).

Основные параметры прибора:

• входное напряжение — 110-290 В;
• выходное напряжение — 216-224 В;
• КПД — 97%;
• габариты — 370х205х103 мм;
• вес — 5 кг.

Достоинства:

• высокая точность,
• надежность,
• широкий диапазон напряжений на входе.

Недостатки:

• чрезмерный уровень шума от охлаждения,
• сравнительно высокая стоимость.

Популярные производители стабилизаторов, модели и цены

На полках магазинов можно встретить приборы широкого ряда производителей. Чаще всего это либо отечественные фирмы, либо китайские.

1. Teplocom. Примером бытовой модели стабилизатора данного российского производителя может стать Teplocom ST-555. Это не самый дорогой (3500-4000 руб) прибор является релейным и обеспечивает ступенчатое регулирование напряжения при точности порядка 5%. Номинальная мощность — 400 ВА, максимальная — 555 ВА. Для большинства настенных котлов такие характеристики позволяют обеспечить длительную и безаварийную работу.
2. Штиль — еще один отечественный производитель. В ассортименте имеет имеет инверторную модель ИнСтаб 350. Устройство специально разрабатывалось для эксплуатации совместно с газовыми котлами. Инверторная схема позволяет обеспечить качественное электроснабжение котельного оборудования суммарной мощностью до 300 Вт. Средняя цена — порядка 5000 руб.
3. Ресанта — производитель недорогих устройств коррекции электроснабжения. В ассортименте имеет дешевую (порядка 2000 руб) модель АСН-500Н/1-Ц. Она способна поддерживать напряжение при нагрузках до 400 Вт. Идеально подходит для применения в условиях загородного дома с постоянным проживанием, поскольку требует наличия теплого помещения.

Шаг №1 — Какие типы стабилизаторов подходят для котлов

Какой стабилизатор напряжения выбрать для газового котла?

Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.

Преимущества:

• плавная регулировка при помощи сервопривода;
• более точное, на тот момент, напряжение на выходе.

Но у них был большой минус:

медленная скорость выравнивания напряжения.

Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.

Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:

• высокая скорость срабатывания на изменения напряжения — менее 10 мс (миллисекунд);
• более широкий диапазон входных напряжений (105…265В);
• настенное исполнение, что гораздо удобнее.

Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):

	Энергия СНВТ-1000/1 Hybrid	Voltron РСН-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Скорость срабатывания:	500 — 1500 мс	10 мс (миллисекунд)

magazin energia ru

Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:

низкая точность напряжения на выходе (220 ± 10%).

В результате получали ситуацию, когда на колебания электросети в диапазоне от 198…242В обычные бытовые релейники попросту никак не реагировали.

Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.

Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:

• быстро реагировать на изменения в электросети;
• иметь маленькую погрешность напряжения на выходе.

Дополнительными требованиями можно назвать:

• приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
• настенное исполнение (наличие крепления на стену более удобно и экономит место).

Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения «Энергия АРС», при разработке которой ориентировались на эти требования.

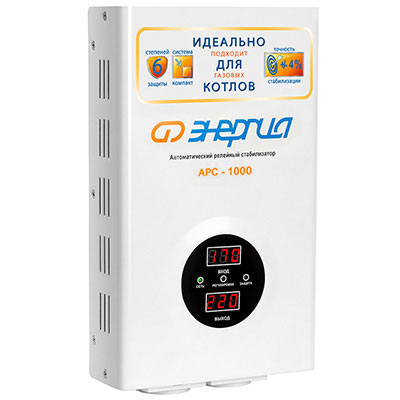

Энергия АРС-1000 (1 кВA (0.7..1 кВт))

После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:

• скорость срабатывания — 10 мс (миллисекунд);
• точность регулировки — 220 ± 4%;
• универсальное крепление — можно как повесить на стенку так и поставить на маленькие ножки;
• диапазон входных напряжений — 120…276В;
• маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 — 5 кг;
• защита котла от импульсных помех;
• полностью металлический корпус — повышенная безопасность;
• защита от неправильного подключения (необходима для фазозависимых котлов);
• имеет приятный белый цвет корпуса;
• простое подключение котла через вилку и розетку.

Сравнивая с бытовыми стабилизаторами получаем такие цифры:

	Энергия СНВТ-1000/1 Hybrid	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Точность регулировки:	220В ± 3%	220В ± 4%
Скорость срабатывания:	500 — 1500 мс	10 мс (миллисекунд)

Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке — электромеханических. Скорость же срабатывания несравнимо выше.

Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:

	Voltron РСН-1000	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Напряжение входа:	105…265 В	120…276 В

В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.

Первое правило:

Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.

Виды стабилизаторов

Рассмотрим типы по принципу работы.

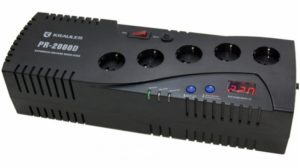

Релейный или электронный. Подключаются к сети с диапазоном действия 135–315 В. Одни из самых дешевых приборов. К плюсам релейного типа относят:

• Хорошую скорость срабатывания (100 мс).
• Компактность и небольшой вес.
• Стабильную синусоиду. Точность выходного тока 7,5%.

Минусы:

• Достаточно шумная работа (слышатся щелчки).
• При переключении обмоток может мигать свет.
• Небольшой срок службы.

Электромеханический или сервоприводный. Напряжение регулируется щеткой, которая двигается по кругу электродвигателя.

Преимущества:

• Высокая точность (3%).
• Работа в широком диапазоне.
• Плавная регулировка выходной частоты.
• Небольшая стоимость.

Недостатки:

• По истечении трех-четырех лет щетку регулировки придется заменить.
• В холодном помещении прибор функционировать не будет.
• Замедленная реакция.
• Из-за принципа работы может открыто искрить.

Симисторный или тиристорный. На сегодня это лучшее устройство, хотя его стоимость выше, чем у предыдущих двух. Высокая точность срабатывания 2–3% благодаря большому количеству обмоток. Разбег — 214–226 В.

Плюсы:

• Высокая скорость (10–20 мс) и точность.
• Стабильная и тихая работа.

Минусы:

Высокая стоимость.

Двойного преобразования (инвенторный). Отдельный вид защиты, который можно назвать самым надежным. Изначально аппарат преобразует переменный ток в постоянный, а затем снова в переменный с чистой синусоидой. Рабочий диапазон составляет 120–300 В. Моментально реагирует на всплеск или снижение напряжения.

Из недостатков можно выделить дороговизну прибора.

Широтно-импульсный (ШИМ). Устройство основано на срабатывании генератора импульсов. Он выдает точный ток на выходе. Позволяет полностью синхронизироваться с газовым котлом. Рекомендуется для подключения к низкочастотной сети.

Какой прибор лучше выбрать, зависит также от количества фаз. Вы можете выбрать прибор со встроенным аккумулятором, который будет поддерживать работу при отключении электричества.

Количество фаз

Выбор количества фаз зависит от параметров сети. Если она однофазная, тогда и защитное устройство нужно такого же типа.

Однофазный. Подойдет для навесного и напольного отопительного оборудования. Часто устанавливается в домах и квартирах с сетевыми значениями 220 В. Служит для выправления мощности до 135 кВа.

Трехфазный. Применяется больше в промышленных целях для подключения в котельнях. Диапазон мощности 380–400 В. Можно использовать и в бытовых условиях, если параметры подключения соответствуют заявленным.

Что учитывать при выборе

Чтобы выбрать лучшую модель, обращайте внимание на такие параметры:

• Мощность котла. У электрических моделей разных марок «Будерус», «Висман», «Аристон», «Бош» различный рабочий диапазон — может быть 10 или 24 кВт. Это нужно учитывать при выборе.
• Время срабатывания. Указывается в миллисекундах (мс). Параметр подскажет, за какое время стабилизатор выровняет напряжение при скачке.
• Напряжение на входе. Рекомендуемый диапазон 140–260 Вт.
• Точность коррекции на выходе. Так вы узнаете, насколько качественно «питается» ваш котел.
• Рабочая температура. Имеется в виду температура окружающей среды, при которой техника нормально работает. Обычно это +5 – +40 градусов.
• Способ размещения. Настенные варианты более легки и компакты, занимают минимум места. Напольные чаще используются в промышленных целях для техники большой мощности.

Инверторный стабилизатор напряжения и ИБП

При выборе устройства защиты котла может возникнуть вопрос целесообразности приобретения прибора инверторного типа. Такие устройства обладают отличными рабочими характеристиками, но их стоимость чаще всего достаточно высока. На выбор должно влиять качество электроснабжения.

Если периодически и надолго пропадает электричество, то имеет смысл приобрести инвертор.

Его конструкция такова, что для многих моделей предусмотрена возможность подключения внешних аккумуляторов. Подобная сборка сможет выполнять функцию полноценного источника бесперебойного питания. Это означает, что при потере электроснабжения стабилизатор автоматически переключит подачу постоянного тока на инвертор с сетевого выпрямителя на аккумуляторную батарею.

При редких и кратковременных перебоях со светом тратиться на инвертор для котла отопления большого смысла нет. Даже в сильный мороз при отключении котла температура в доме будет сохраняться на приемлемом уровне в течение нескольких часов. Соответственно, защитить котел можно прибором и более дешевой конструкции.
Стоимость стабилизирующих устройств для котельного оборудования намного превышает ценник на популярные ИБП для персональных компьютеров.

ИБП для компьютера нельзя использовать для котла

Имея привлекательную цену, компьютерные ИБП способны как стабилизировать напряжение, так и обеспечивать автономное электроснабжение.

Однако применять их для питания газовых котлов категорически недопустимо. По своей конструкции они являются импульсными, т. е. осциллограмма выходной линии у них будет не синусоидальной, как в сетях электроснабжения, а ступенчатой. Такое питание приемлемо для бытовой электроники. Но оно способно вывести из строя газовый котел, где требуется именно плавная синусоида, не перегружающая электродвигатель насоса и прочие узлы.
Соответствие параметров выбранного стабилизатора можно убедиться, подключив через него имеющийся котел. Для проверки потребуется мультиметр, желательно цифровой.

Порядок проверки следующий:

• измеряется напряжение в электросети. (желательно, чтобы в этот момент в доме были выключены такие приборы, как чайник, стиральная машина, плитка и другие приборы большой мощности);
• через стабилизатор котел подключают к сети;
• включают отопление;
• измеряют выходное напряжение стабилизирующего прибора.

Грамотно подобранное устройство на выходе будет давать напряжение в допустимом для конкретного котла диапазоне значений.

Проверить работу стабилизатора при внештатной ситуации можно путем подключения в другую домашнюю розетку какого- либо мощного электроприбора (плитки, чайника, обогревателя и т. п.). При этом отслеживают выходное напряжение на стабилизаторе. Ни в момент включения мощных потребителей, ни в ходе их работы питание котла не должно выходить за границы допустимых величин.
