Обзор газового котла navien deluxe 24k

Технические характеристики

Рассмотрим технические характеристики котла Navien Deluxe 24К:

Основные неисправности и их решения

Возникающие неисправности отображаются на дисплее в виде числового кода. Каждый из них соответствует определенной ошибке, т.е. сигналу с определенного датчика об отказе соответствующего узла.

Рассмотрим их подробнее:

• Е 01. Превышение температуры нагрева. Свидетельствует о выходе из строя циркуляционного насоса или о засорении фильтра теплоносителя.
• Е 02. Ошибка циркуляции ОВ. Возможность протечек теплоносителя.
• Е 03. Газ не горит. Следует проверить, открыт ли вентиль подачи газа.
• Е 04. Паразитное пламя. Возможно искрение датчика, воспринимающего это как открытый огонь.
• Е 05, Е06. Короткое замыкание датчика температуры ОВ. Возникает из-за появления конденсата на плате с датчиком.
• Е 07. Отказ датчика температуры ГВС. Проверить контакт датчика.
• Е 08. Короткое замыкание датчика нагрева ГВС. Замена датчика.
• Е 09. Отказ вентилятора. Заменить вентилятор.
• Е 10. Неполадки в системе дымоудаления. Возможна закупорка дымохода или обледенение выводящего канала.

Возможно наличие дополнительных кодов, с которыми необходимо внимательно ознакомиться в руководстве пользователя.

Серия газовых котлов Navien Deluxe

Газовые котлы Navien являются продукцией южно-корейского промышленного концерна KyungDong NAVIEN.

Фирма специализируется на производстве и проектировании отопительного оборудования, работающего на различных видах топлива — жидком, твердом, газе и электричестве.

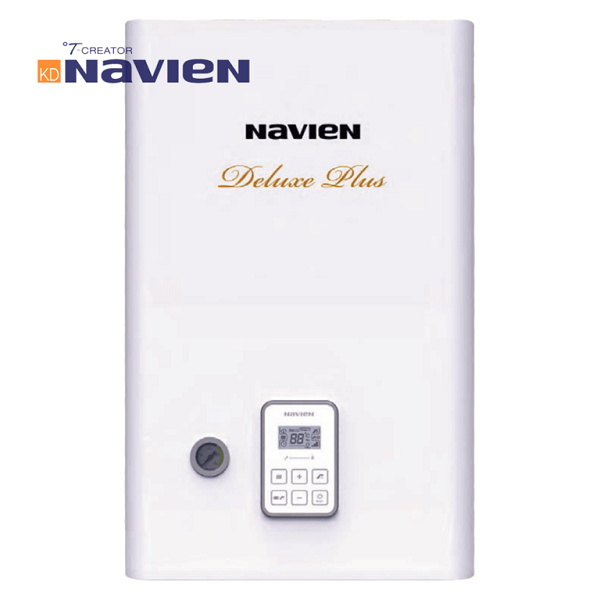

Navien Deluxe — это серия двухконтурных настенных газовых котлов, пришедшая на смену снятому с производства семейству Navien Ace.

Конструкция и набор функций практически не изменились, хотя некоторые моменты улучшены и дополнены.

Агрегаты выполняют подачу теплоносителя (ОВ) в систему отопления и одновременно обеспечивают жилище горячей водой (ГВС).

Корейские разработки выполнялись с учетом российских условий и специализированы к работе с неустойчивыми параметрами по всем направлениям — давлению газа и воды, колебаниям электроэнергии. Оборудование полностью соответствует нормам и стандартам, действующим на территории РФ.

ВАЖНО!
Котлы Навьен снабжены специальным устройством, компенсирующим колебания напряжения в сети до 30%.

Достоинства и недостатки

К достоинствам газовых котлов Navien Deluxe Coaxial 24 кВт можно отнести:

• Интеллектуальное дистанционное управление.
• Используются модулируемые горелки с возможностью регулировки температуры и низкой температурной нагрузкой на детали конструкции.
• Присутствует голосовое сопровождение, облегчающее управление.
• Агрегаты адаптированы к российским условиям, приспособлены к работе с изменяющимся давлением газа.
• Присутствует функция самодиагностики.
• Оптимальное сочетание стоимости и качества оборудования.
• Низкая стоимость ремонта.

К недостаткам следует отнести:

• Высокий уровень шума во время работы.
• Для ремонта требуются исключительно оригинальные комплектующие.
• Нередко возникают отказы (ошибки) агрегата, связанные с высокой чувствительностью датчиков или иными причинами.

Несмотря на существующие недостатки, котлы Navien пользуются высокой популярностью и широко распространены в России.

Технология монтажа и инструкция по подключению

Установка котла не составляет никакой сложности. Напольные образцы просто устанавливают в отведенном месте, а настенные навешивают на прочную поверхность с использованием эластичных шумогасящих прокладок.

Запрещается навешивать котлы на непрочные перегородки из гипсокартона или иного подобного материала.

Подключение котла выполняется путем присоединения всех необходимых коммуникаций и электропитания. Необходимо проявлять аккуратность, внимательно следить за правильностью соединения трубопроводов.

Основное внимание следует уделять соединениям газовых трубок. С помощью мыльного раствора проверяется отсутствие утечек. Существенных проблем с подключением обычно не бывает, но представители сервисных центров настаивают на привлечении к монтажу своих специалистов

Считается, что такой вариант позволяет обеспечить грамотное подключение оборудования и исключает возможность ошибок

Существенных проблем с подключением обычно не бывает, но представители сервисных центров настаивают на привлечении к монтажу своих специалистов. Считается, что такой вариант позволяет обеспечить грамотное подключение оборудования и исключает возможность ошибок.

Чем отличается данная модель от других представителей серии?

В составе серии имеются следующие модели:

• Navien Deluxe Coaxial 24k.
• Navien Deluxe Plus 24k.
• Navien Deluxe 24k.

Отличия моделей друг от друга невелики. Модель «Коаксиал» рассчитана под использование горизонтального коаксиального дымохода (тип «труба в трубе»), удобного при монтаже в уже обжитом доме.

Она не требует сложной организации прохода дымохода сквозь перекрытия и кровлю. Модель «Plus» имеет встроенную прямо в корпус панель управления, что удобно при установке агрегата на кухне.

Базовая модель Navien Deluxe имеет два патрубка для вывода продуктов горения и подачи свежего воздуха, отдельного для каждой линии.

Они могут быть подключены как к вертикальным трубопроводам, так и выведены сквозь стену.

Котёл навьен ошибка 10

Данная ошибка связана с системой дымоудаления газового котла. Продукты сгорания обязательно должны удаляться, для этого в котлах предусмотрен вентилятор. Для контроля работы вентилятора и определения наличия допустимой тяги для работы котла используется дифференциальное реле, которое соединяется с турбиной двумя пластиковыми трубками. Когда вентилятор работает, создается разряжение, реле замыкается, и котел нормально функционирует.

Причинами ошибки 10

может являться засорение дымохода, наличие обратной тяги или неправильное соединение датчика контроля воздушного давления с вентилятором. Для последнего случая необходимо проверить, что трубочка желтого цвета подсоединяется к нижней части вентилятора, а прозрачная – к верхней и сами трубочки не имеют повреждений, деформации или конденсата внутри.

Повышенное сопротивление в дымоходе может происходить вследствие прямых порывов ветра или засорения дымохода (гнездо птиц или паутина, зимой – обмерзание). Правильно, место выведения дымохода предусматривать учитывать направление ветров конкретного региона еще на этапе проектирования и дымоход не должен выводиться на подветренную сторону дома.

Мы остановились на самых частых сбоях в работе котлов навьен, но на самом деле кодов ошибок существенно больше. Способы проверки и устранения неполадок – это тема отдельной статьи. Для удобства приведем сводную таблицу кодов с кратким описанием:

Navien представляет универсальную систему водяного отопления

Газовые котлы Navien Ace не боятся низкого давления газа и воды, им не страшны перепады напряжения в сети. Работа газовых котлов Навьен характеризуется длительным периодом эксплуатации и экономичным расходом газа. Все газовые устройства Navien соответствуют стандартам и нормам РФ и обладают соответствующими сертификатами.

Стабильность системы защиты от замерзания

Если температура в помещении падает, то срабатывает автоматическая система защиты от замерзания. При опускании температуры воды отопления более 10 градусов по Цельсию, осуществляется автоматический запуск циркуляционного насоса, в результате чего обеспечивается постоянная циркуляция теплоносителя в отопительной системе . Если температура воды отопления падает до 6 градусов по Цельсию, осуществляется автоматическое включение горелки и теплоноситель прогревается до 21 градуса по Цельсию.

Безопасность работы при частых перепадах напряжения в сети

Согласно инструкции, напряжение может колебаться в пределах ±30 процентов, за счет срабатывания на микропроцессоре защитного чипа Switched — Mode Power Supply (SMPS). При этом работа котла не останавливается, что продлевает его период эксплуатации и предотвращаются поломки.

Условия эксплуатации отопления и горячей воды:

• при условии низкого входного давления в системе газопровода — стабильное и безопасное функционирование газового котла Navien Ace возможно при давлении газа четыре мбара (40 миллиметров водяного столба);
• при условии низкого входящего давления воды в водопроводе — стабильная работа газового котла Navien Ace возможна при условии падения входящего давления воды до значения 0,3 бара, что позволяет применять это газовое устройство в домах, где слабый напор воды в системе водопровода, в том числе, где частые перепады давления в системе водоснабжения.

Рациональная конструкция

Газовые котлы Навьен отличаются небольшими размерами и малым весом, их удобно транспортировать, они просты в установке и есть возможность рационального использования площади помещения. Для удобства установки, присоединительные трубки располагаются с обеих сторон устройства, благодаря чему в значительной степени упрощается обвязка и монтаж газового котла Navien Ace .

Предварительное подогревание топлива (серия KR)

При низких показателях температуры увеличивается вязкость топлива, в результате чего возникает эффект парафинизации, что значительно ухудшает воспламеняемость дизельного топлива и работа газового котла Навьен становится нестабильной. Такая особенность работы актуальна для регионов с суровым климатом, поэтому для этих условий создано арктическое и зимнее дизельное топливо.

Газовые устройства Навьен работают на любом дизельном топливе российского производства, однако, стоимость зимнего или арктического дизельного топлива намного выше, чем летнего, а использование летнего топлива невозможно при низких значениях температуры без предварительного его подогревания.

Нагревательный элемент, который встроен в горелку газового агрегата Navien, прежде чем подать топливо на форсунку, предварительно подогревает его, в результате чего осуществляется качественное распыление топлива и бесперебойная воспламеняемость. За счет предварительного подогрева в газовых котлах Navien Ace есть возможность использования недорогого летнего дизельного топлива, что приводит к значительной экономии.

Конструкция

1. Теплообменник изготовлен из нержавеющей стали

Для производства теплообменника используется нержавеющая сталь, благодаря чему он не подвергается коррозии, что существенно продлевает срок эксплуатации котла Navien Ace .

2. Современная дизельная горелка

За счет современной эффективной дизельной горелки обеспечивается малошумная стабильная работа с минимальными затратами топлива. По инструкции горелка может работать с любым дизельным топливом, с учетом всех видов топлива производства Российской Федерации.

3. Топливный фильтр со сменными картриджами

Система подачи топлива оснащена фильтром для очистки от нежелательных примесей, в результате которых нарушается стабильная работа газового котла Navien Ace. В комплект с устройством Навьен входят дополнительные сменные картриджи.

4. Русифицированный пульт управления

С помощью дистанционного полностью русифицированного пульта управления, оснащенного жидкокристаллическим цифровым дисплеем, создается возможность экономного расхода топлива и сокращения расходов на отопление, а также постоянного поддержания комфортной температуры в помещении благодаря датчику комнатной температуры, встроенного в пульт управления.

Газовый котел Навьен Делюкс 24 кВт

Южно-корейский производственный концерн KyungDong NAVIEN занимается разработкой и выпуском отопительного оборудования.

В ассортименте продукции имеются дизельные и газовые котлы напольного и настенного исполнения. Navien Deluxe 24К принадлежит к группе двухконтурных настенных газовых агрегатов.

Производится горячее водоснабжение и отопление жилых или производственных помещений площадью до 240 м2.

Для функционирования агрегата необходима подача природного или сжиженного газа (от сети или в баллонах), подключение к сети электропитания и подача холодной воды для нагрева. Кроме того, требуется подключение к заранее смонтированной системе отопления.

Агрегат подает в нее теплоноситель с заданной температурой, при необходимости производится подпитка до требуемого объема.

Управление работой котла выполняется при помощи выносного пульта, который может быть установлен в удобном месте.

Встроенный циркуляционный насос обеспечивает движение теплоносителя по системе обогрева и подачу ГВС под рабочим давлением.

Диапазон цен

В большинстве регионов России стоимость котлов Навьен Делюкс находится в пределах 27-32 тыс. руб. Прежде всего, цены зависят от мощности агрегата.

Кроме того, в ценообразовании активно участвует логистика и прочие факторы, накладные расходы и т.д. Людям, планирующим покупку котла, следует учесть, что общая сумма расходов будет несколько выше, чем цена агрегата. Это происходит потому, что необходима доставка, монтаж и подключение устройства.

Все эти мероприятия не следует производить самостоятельно, так как сервисные центры отказывают в гарантийном обслуживании, если установка производилась не их работниками.

ОБРАТИТЕ ВНИМАНИЕ! Некоторые магазины не имеют полномочий составлять гарантийный договор. Этот момент следует уточнить, и при необходимости самостоятельно заключить гарантийное соглашение с представителями сервисного центра

Техническое устройство и принцип работы газового котла Навьен

Рассмотрим устройство двухконтурного газового котла Navien Deluxe Coaxial.

Устройство газового котла Навьен

Прибор имеет два теплообменника, осуществляющих подготовку теплоносителя (основной) и хозяйственной горячей воды (вторичный). К соответствующим патрубкам подключаются линии подачи газа, холодной воды, которая поступает в теплообменники, где нагревается до определённых температур. Затем, при помощи циркуляционного насоса, теплоноситель направляется в систему отопления дома.

Вся работа устройства управляется при помощи электронного блока, обеспечивающего своевременное отключение/включение горелки, контролирующего посредством специальных датчиков температуру воды в обоих контурах. Плата управления защищена от скачков напряжения в сети, но в районах с частыми или значительными перепадами напряжения необходимо использовать стабилизатор.

Котлы Навьен имеют выносной блок управления, оснащённый дисплеем, на котором виден текущий режим, температура, прочие эксплуатационные параметры прибора. Кроме того, на дисплей выводится код ошибки, обнаруженной управляющим блоком в какой-либо системе прибора.

Как подключить и настроить

Установка котла не требует никаких специфических действий. Напольные устройства устанавливаются в определённом месте, навесные подвешиваются на стену при помощи штатной навесной рейки.

Навеска котла производится через демпферные прокладки (резина, поролон и т. п.), чтобы шум при работе не распространялся по всему дому. К соответствующим патрубкам подключаются газовые и водопроводные трубы, система отопления и ГВС дома. Также подключается система подачи воздуха и удаления дыма (в зависимости от типа конструкции).

Настройка котла осуществляется приведением давления газа в нормативное значение. Для этого отключают подачу воды и регулировочным винтом настраивают минимальное и максимальное давление газа, соответствующее работе в разных режимах. После этого возобновить подачу воды. При работе необходимо периодически проверять состояние соединений котла при помощи мыльного раствора — если они негерметичны, появятся пузыри. При появлении шума или иных признаков незапланированного изменения режима работы, следует отключить подачу газа и проверить состояние оборудования.

Краткая инструкция по эксплуатации: управление и регулировка

Все действия с котлом производятся при помощи выносного пульта управления. Регулировка температуры воды в системе отопления производится нажатием кнопок «+» или «-» на пульте при выбранном режиме «отопление», который обозначается стилизованным изображением батареи. Дисплей показывает числовое значение установленной температуры. Имеется также возможность настроить режим по температуре воздуха в помещениях, для чего надо включить соответствующее обозначение на дисплее (символ домика с термометром внутри). Мигающее изображение показывает желаемое значение температуры, а постоянное — фактическое. Регулировка горячей воды производится подобным образом, надо лишь переключить режим.

Распространённые ошибки и причины неполадок

Иногда котёл выдаёт на дисплей специальный код, обозначающий ошибку в работе какой-либо системы. Рассмотрим типичные ошибки и коды:

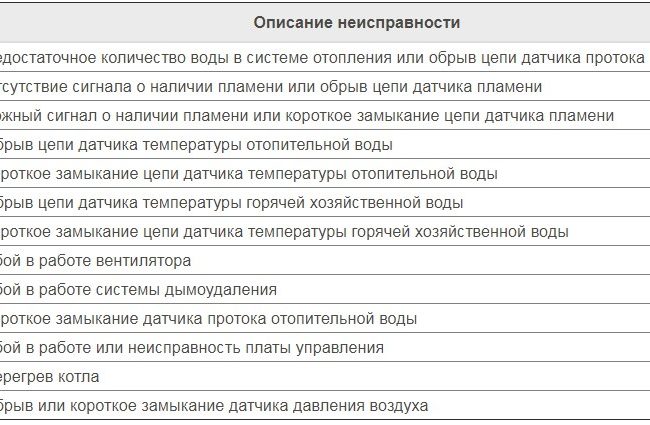

В этой таблице приведены распространённые ошибки котлов Навьен

Для решения возникших проблем следует устранить источник неисправности самостоятельно или обратиться к специалистам. Существуют некоторые специальные требования, которые указаны в инструкции. Например, код 10 — ошибка в системе дымоудаления — может возникнуть при исправно работающей системе, просто снаружи поднялся сильный ветер. Для того чтобы избежать появления ошибок, следует внимательно изучить инструкцию пользователя.

Газовые котлы Навьен — практичные и удобные в эксплуатации устройства, выгодные с экономической точки зрения, обладающие полным функционалом и возможностями. При относительно невысоких ценах, южнокорейское оборудования оптимальным образом подходит для суровых российских условий, позволяет создать в доме комфортную температуру, организовать подачу горячей воды. Установка, эксплуатация, обслуживание котлов Navien не вызывает никаких сложностей, все действия подробно описаны в прилагаемой инструкции. Обнаруженные неисправности или возникшие проблемы оперативно устраняются специалистами из сервисных центров.

Запуск котла

После выполнения всех монтажных работ и проведения опрессовки осуществляют первый наладочный запуск оборудования котла. Все работы выполняются рабочими сервисного центра с оформлением соответствующих документов, что в будущем сохранит гарантийные обязательства производителя.

Запуская котел «Навьен», инструкция должна соблюдаться безукоризненно. Последовательность работ:

1. Наполняют водой контуры через подпиточный узел агрегата, встроенный в конструкцию, со специальным краником снизу рядом с вводом водопроводной воды.
2. Следят за манометром, когда давление поднимется до 2.0 атм, кран закрывают.
3. Удаляют воздушные пробки. При первом запуске выполняют в ручном режиме, а при последующих — через автоматическую систему. Начинают процесс с самой удаленной батареи, открывая краник Маевского, поочередно проходят все точки контура отопления.
4. После травления воздушной пробки давление в контуре упадет, поэтому потребуется повторная подпитка.
5. Сбрасывают воздушную смесь с насоса циркуляции.
6. Для того чтобы включить агрегат, нажимают кнопку «Power».
7. Сработает электроподжиг и агрегат запустится, после чего необходимо настроить температурный режим.

Основные ошибки и их устранение

Газовые котлоагрегаты оборудованы хорошей системой диагностики, которая поминутно сканирует параметры работы котла и в случае их нарушения выдает на рабочую панель закодированный сигнал для устранения неисправности:

Основные коды сбоя работы газовых котлов Navien:

1. Е01 — перегрев теплоносителя в котле. Недостаточная циркуляция воды через устройство, необходимо проверить работу насоса, наличие утечек и засоров в теплообменнике. При обнаружении последней, перед тем как устранить ошибку, рекомендуется промыть теплообменник от накипи по технологии, указанной заводом изготовителем.
2. Е02 — ошибка 02,низкое давление теплоносителя в отопительном контуре. Проверяют утечки в тепловых сетях, при необходимости выполнить подпитку контура.
3. Е03 — проблемы в системе электророзжига котла. Необходимо проконтролировать наличие электропитания в системе, наличие давления и электрод на присутствие искры.
4. Е04 — нет пламени в котле. Контроль пьезозапальника на возможность выработки искры и проверка системы заземления.
5. E05 — не работает температурный датчик обратного теплоносителя на входе в устройство. Проверка работоспособности первичного датчика температуры и при необходимости заменить на аналогичный вариант.
6. E06 — не работает температурный датчик подающего теплоносителя на выходе из котла. Проверка работоспособности первичного датчика температуры и при необходимости заменить на аналогичный вариант.
7. E07/08 — не работает температурный датчик ГВС на входе или выходе из котла. Проверка работоспособности первичного датчика температуры и при необходимости заменить на аналогичный вариант.
8. E09 — не работает центробежный вентилятор. Проверяют работу входного воздушного фильтра на предмет засора.
9. E10 — ошибка 10, проблемы в системе дымоотвода, нет разрежения в котле. Контролируют газоотводные каналы на предмет засора.
10. Е13 — ошибка 13, проблемы в контуре циркуляции.

Достоинства и недостатки

К достоинствам котлов Navien Deluxe принято относить:

• Возможность обеспечивать подачу ГВС вместе с организацией отопления жилища.
• Экологическая безопасность оборудования.
• Приспособленность к российским технологическим и климатическим условиям.
• Простое и надежное управление, наличие выносного пульта.
• Наличие системы самодиагностики посредством группы датчиков, выполняющих мониторинг всех систем и узлов агрегата.

Недостатками агрегатов являются:

• Зависимость от наличия электропитания, газа и воды.
• Высокий уровень шума.
• Возможность использования только штатных комплектующих.

Все особенности котлов Navien Deluxe, по сути, являются специфическими признаками конструкции и вполне могут быть компенсированы правильной эксплуатацией и обслуживанием.

Какие модели входят в неё

В серию Делюкс входят следующие модели котлов:

• Deluxe.
• Deluxe Plus.
• Deluxe Coaxial.
• Deluxe Atmo.

Три первые модели практически не отличаются друг от друга, имея лишь незначительные расхождения в конструкции дымохода или величине подачи газа.

Модель Атмо— это котлы с открытой камерой сгорания, которые отличаются подачей воздуха непосредственно из помещения.

Все виды котлов выпускаются в различных вариантах по мощности:

• 13k (кВт).
• 16k (кВт).
• 20k (кВт).
• 24k (кВт).
• 30k (кВт).
• 35k (кВт).
• 40k (кВт).

Некоторые модели созданы на базе одного типоразмера с программно ограниченным функционалом.

Так, котлы мощностью 24 и 16 кВт представляют собой идентичную конструкцию, но у моделей 16 кВт несколько снижена мощность. Это дает агрегатам заметный запас мощности, позволяя свободно преодолевать изменения нагрузки и внешние воздействия.
