Клеммники для соединения проводов: виды, принципы соединения, плюсы и минусы

Марки проводов, подходящие для электропроводки

Начинать поиски необходимого провода всегда нужно с определения мощностей электрического оборудования, которое будет к нему подключаться. Наиболее распространенные марки кабельной продукции, отвечающей различным эксплуатационным требованиям, перечислены далее.

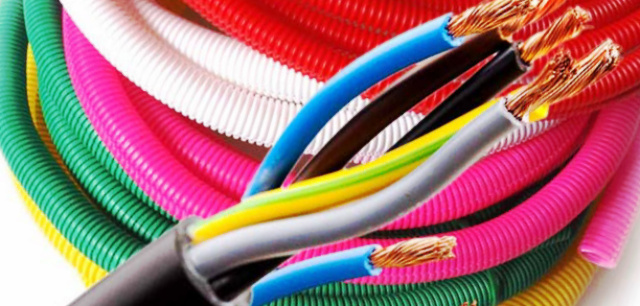

Провод и пластиковая гофра (на заднем плане) для проводки

ПУНП (он же — ПБПП)

Плоский провод с защитой и медными однопроволочными жилами, сечение которых варьируется в пределах 1,5-6 мм². Жилы располагаются в одной плоскости. Как внутренняя, так и наружная изоляция выполнена из ПВХ. Провод применяется в условиях рабочих температур от −15 до +50 ℃ в сетях с напряжением до 250-ти вольт и частотой 50 герц. Во время монтажа допустим изгиб по окружности радиусом не меньше 10-ти диаметров (в плоских проводах как большая сторона измеряется
ширина).

Провод ПБПП

ПУГНП (он же — ПБППг)

Добавленная к обозначению буква «Г» («г») свидетельствует о том, что кабель гибкий. Это обусловлено использованием многопроволочных жил, этим же объясняется уменьшенный радиус изгиба в процессе монтажа, который уже становится равным 6-ти диаметрам. В остальном он аналогичен предыдущему.

ПБППг

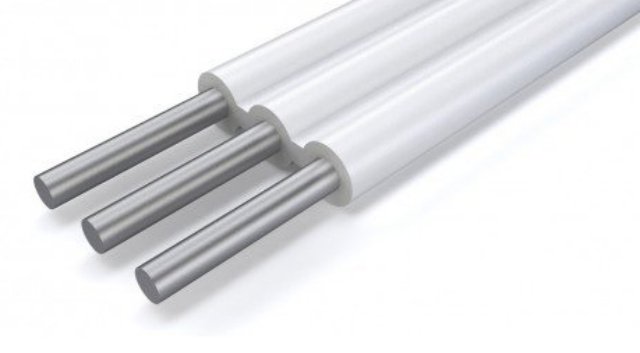

АПУНП

Как ПУНП, но в качестве проводника жилы используется алюминий (первая буква «А» в маркировке всегда указывает на этот металл). Сечение согласно рассчетам составляет 2,5-6 мм².

АПУНП

Важно! При выборе проводов ПБПП, ПБППг и АПУНП следует учитывать ГОСТ-допуски по толщинам жилы и изоляции в 30%

Выходит, что провод с сечением по маркировке, равным 1,5 мм², в действительности может обладать сечением примерно 1 мм²

Также очень важно обратить внимание на нынешние положения ПУЭ, в соответствии с которыми АПУНП, как и все другие алюминиевые провода, запрещен для использования в прокладке проводки. Сегодня его выпускают лишь по причине наличия спроса на недорогие провода. Медный провод — современное решение для электропроводки дома!

Медный провод — современное решение для электропроводки дома!

Медный провод — современное решение для электропроводки дома!

ППВ

Этот и последующие провода не плоские, а с перемычками, без внешней защиты. Перемычки выполнены из того же материала, что и изоляция — ПВХ, и их может быть (в зависимости от количества жил) одна или две. Жилы — однопроволочные, имеют сечение от 0,75 до 6-ти мм², рассчитаны на напряжение до 450-ти вольт и частоту до 400-т герц.

Изоляция не воспламеняется, не разрушается по воздействием кислот и щелочей. Провод сохраняет все характеристики при температурах в диапазоне от −50 до +70°С, в условиях температуры 35℃ — даже при 100% влажности. Допустимый монтажный изгиб — радиусом до 10-ти диаметров.

ППВ

АППВ

Тот же ППВ, только алюминиевый, с сечением от 2,5 мм². Иногда применяется электриками для прокладки осветительной и силовой открытых проводок.

АППВ

АПВ

Стоит рассматривать отдельно, так как сечение этого алюминиевого одножильного провода варьируется в довольно широких пределах, причем в диапазоне от 2,5 до 16 мм² жила является однопроволочной, а в диапазоне от 25 до 95 мм² — многопроволочной.

Изоляция из ПВХ устойчива к воздействию химических веществ, также сохраняет качества при 100-процентной влажности и температуре 35 °С, имеет такой же, как у ППВ, диапазон предельных температур (от −50 до +70°С) и радиус изгиба (10 диаметров). Провод считается универсальным, поскольку благодаря надежнйо изоляции практически не имеет ограничений в плане применения.

АПВ

ПВ1

Это — АПВ с медью вместо алюминия в качестве проводника для однопроволочной жилы при сечении от 0,75 до 16 мм² или многопроволочной при сечении от 16 до 95 мм².

ПВ1

ПВ3

«Тройка» в названии означает класс гибкости, который существенно более высок за счет применения многопроволочной структуры в жиле на любых сечениях. В отличие от ПВ1, его можно использовать для монтажа линий с частыми переходами и изгибами, радиус которых не должен быть менее 6 диаметров.

ПВ3

Изоляция последних 3-х проводов многоцветная, за счет чего их гораздо удобнее эксплуатировать и монтировать в распределительных щитах (отсутствует необходимость добавлять обозначения).

Различные варианты скруток

Непрофессиональное соединение. Это скрутка многожильного провода с одножильным. Такой вид соединений правилами не предусмотрен, и если такое соединение проводов будет обнаружено приемной комиссией, то объект просто не будет принят в эксплуатацию.

Однако скрутку все же применяют и тут нужно знать как выполняется правильная скрутка многожильных проводов. Она часто используется в экстренных случаях, когда нет возможности профессионально выполнить соединение, и срок эксплуатации такого соединения будет небольшим. И еще, скрутку временно можно применять только для открытых проводок, чтобы можно было всегда осмотреть место соединения.

Плохое соединение проводов

Почему же нельзя соединять провода скруткой? Дело в том, что при скрутке создается ненадежный контакт. При прохождении через скрутку токов нагрузки, место скрутки нагревается, а от этого увеличивается переходное сопротивление в месте соединения. Это в свою очередь способствует еще большему нагреванию. Таким образом, в месте соединения повышается температура до опасных значений, которая может вызвать пожар. Кроме того, нарушение контакта приводит к появлению искры в месте скрутки, что тоже может вызвать пожар. Следовательно, чтобы достичь хорошего контакта рекомендуется скруткой соединять провода сечением до 4 мм 2 . Подробно про о цветовой маркировке проводов.

Существуют несколько типов скруток. При скрутке необходимо добиваться хорошего электрического контакта, а также создания механической прочности на разрыв. Прежде чем приступать к соединению проводов их следует подготовить. Подготовка проводов осуществляется в следующей последовательности:

• с провода, в месте соединения снимается изоляция. Изоляция снимается таким образом, чтобы не повредить жилу провода. Если на жиле провода появится надрез, то в этом месте он может сломаться;
• оголенное место провода обезжиривается. Для этого оно протирается тряпкой, смоченной в ацетоне;
• для создания хорошего контакта, обезжиренный участок провода зачищается наждачной бумагой до металлического блеска;
• после соединения должна быть восстановлена изоляция провода. Для этого может применяться изоляционная лента или термоусаживающаяся трубка.

На практике применяются несколько видов скруток:

• простая параллельная скрутка. Это самый простой и распространенный вид соединения. При хорошей параллельной скрутке в месте соединения можно добиться неплохое качество контакта, но механические усилия на разрыв будут минимальными. Такая скрутка может ослабевать в случае возникновения вибрации. Чтобы правильно выполнить такую скрутку необходимо, чтобы каждый провод обвил друг друга. При этом должно быть не менее трех витков; Скрутка обычная двух проводов

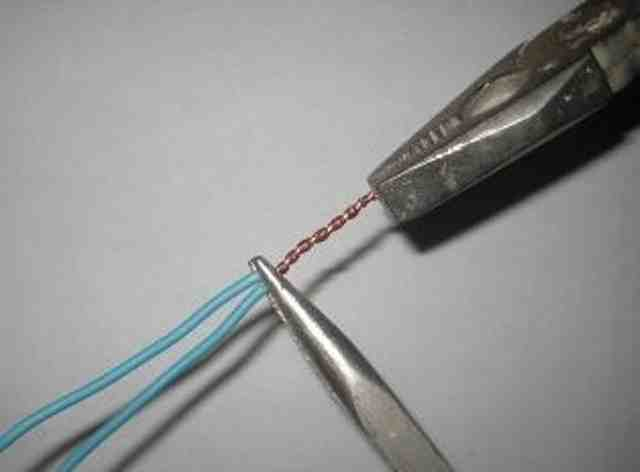

Многожильная скрутка трех проводов

метод «навивки». Этот метод применяется, если необходимо выполнить ответвление провода от основной магистрали. Для этого на участке ответвления снимается изоляция провода, и на оголенное место путем навивки подключается провод ответвления;

Присоединение провода к основному

• бандажная скрутка. Этот вид скрутки часто применяется при соединении двух и больше одножильных проводов. При бандажной скрутке применяется дополнительный проводник из такого же материала, как и жилы провода. Сначала выполняется простая параллельная скрутка, а затем на это место накладывается бандаж из дополнительного проводника. Бандаж увеличивает механическую прочность на разрыв в месте соединения;
• соединение многожильного и одножильного провода. Этот вид самый распространенный и простой сначала выполняется простая накрутка, а затем зажимается ;

Соединение многожильного и одножильного медного провода

другие различные варианты соединения.

Изоляция соединения

Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:

• полихлорвиниловые трубки;
• изоляционную ленту;
• термоусадочные трубки;
• специальные колпачки изоляторы скрутки.

Способы изоляции проводов

Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.

На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.

Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.

Скрутка проводов — один из методов, когда необходимо выполнить ответвление либо дополнительное соединение проводки. Однако по ПУЭ ее запрещено применять. Но зная, как правильно сделать скрутку проводов, реально избежать непредвиденных случаев, особенно замыкания, которое часто чревато возгоранием.

Пошаговая инструкция

Как обжать кримпером витую пару 8 жил:

• снимите изоляцию с конца провода на 3 см;
• расплетите жилы, отделив их друг от друга;
• разместите проводники по порядку в соответствии с выбранной схемой;
• вставьте жилы в пазы коннектора до упора;
• возьмите клещи и плотно сдавите ими коннектор, чтобы проводки прорезали изоляцию;
• проверьте качество обжимки, потянув за кабель – он должен быть надежно зафиксирован.

Если специального инструмента у вас нет, завершите обжим плоской отверткой или ножницами. Предварительно также зачистите и разместите проводники в разъемах по схеме, затем поверните коннектор контактами вверх. Положите все на твердую поверхность и начинайте по очереди надавливать на каждый контакт, вдавливая его до упора. Когда все 8 жил будут закреплены, нажмите на центр коннектора, чтобы зафиксировать защелку.

Избегайте слишком сильного давления на контактные площадки, чтобы не повредить их.

Схемы распиновки

Обжим витой пары осуществляют по одной из двух схем: 568А или 568В. В обеих схемах задействованы все 8 жил, меняется только порядок их укладки. Чаще используют вариант В. Каждый провод размещают в соответствующее углубление коннектора, при этом контакты нумеруют от 1 до 8.

При подготовке кабеля используют прямой или перекрестный обжим. При прямом соединении оба конца провода обжимают одинаково, такой шнур подходит для подключения ПК к роутеру или хабу. При перекрестном на концах применяют разные схемы, оно больше подходит для линии связи между двумя компьютерами, без подключения их к промежуточному коммутатору. Однако современные устройства умеют определять тип обжима и подстраиваться по него, поэтому перекрестный вариант теряет актуальность.

Для изготовления кабеля прямого типа чаще используется распиновка rj45 по схеме 568В. Соединение таким шнуром обеспечивает высокую скорость обмена данными по сети – до 1 ГБит/с. Распределение жил по цветам приведено на рисунке.

Если часть внутренних проводников повреждена или не нужна повышенная скорость соединения, используют обжим витыми витой пары 4 жилы. Для этого используют только половину жил – оранжевого и зеленого цвета.

При использовании перекрестного метода обжимка витой пары на 8 жил немного меняется. Цветовая схема распиновки проводов зависит от нужной скорости сети – для максимальных значений рекомендован особый тип присоединения жил.

Соединить витую пару между собой при обрыве линии или необходимости ее удлинить, можно по этим же схемам. При этом жилы просто скручиваются друг с другом, припаиваются или обжимаются в специальный соединитель.

Как скрутить провода правильно

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм.
Пошагово сращивание проводов между собой можно производить следующим образом:

1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала.
Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются.
Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

С помощью скрутки

Метод используют для ремонта или удлинения кабеля. Провод, восьми или четырех жильный, разбирают на жилы. После этого проводники двух интернет кабелей скручивают согласно выбранной схеме. Потребуется стриппер для удаления оплетки, припой, термоусадка для изоляции стыка, и изолента. Чтобы получить неразборное соединения, пользуются специальным феном.

Скручивание проводников:

• зачистить на четыре сантиметра оплетку кабеля с обоих концов;
• разобрать зачищенные проводники;
• согласно выбранной схемы сделать скрутку жил;
• концы жил выровнять, и обмотать припоем из тонкой проволоки;
• изолировать термоусадочными трубками скрученные с припоем, и нагретые кончики жил;
• обмотать место соединения изолентой.

Термоусадочные трубки

Если подойти к процессу скрутки со всей аккуратностью, то шнур практически не изменит свою форму и его можно будет пропустить даже через небольшие отверстия, или провести под плинтусом.

Надо сказать, что соединив кабель с помощью скрутки, вы снизите качество передачи данных. Высока вероятность потери сигнала. Для линий с большой протяженностью этот ненадежный способ применять не стоит.

Гильзы

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

Гильза

Медная

Луженная

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы. Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Особенности соединения проводов из различных материалов

Невозможность прямого контактного соединения проводов из различных материалов (чаще всего – медных и алюминиевых проводов) обусловлена различием физических свойств металлов, в частности – линейного расширения, которое при температурных перепадах может вызвать образование зазора в прямом соединении. Зазор соединения опасен появлением целого ряда нарушений:

• повышение сопротивления соединения,
• проводников,
• появление окисла на контактирующих зачищенных концах,
• ухудшение качества контакта.

Совокупность таких явлений не только препятствует нормальной работе сети, но и представляет собой реальную опасность, поэтому для соединения проводов из разных применяют специальные приспособления.

Такое соединение является самым простым и достаточно надежным за исключением вероятности ослабления контакта со временем. Принцип соединения разных по составу проводов с помощью винтовых клемм аналогичен действиям при стыковке одинаковых кабелей. Отличительной особенностью является отсутствие прямого контакта концов проводов, что достигается при помощи разделительных шайб.

Другой способ винтового соединения разных проводов заключается в применении двухвинтовых клемм, в которых провода соединяются не напрямую, а через дополнительный проводник. При этом каждый из соединяющихся концов фиксируется отдельным винтом. Специалисты называют такой способ менее надежным.

Ответвительные сжимы для разнородных проводов

Такие устройства, в быту называемые «орехами» применяют для соединения проводов большого диаметра. В частности, «орех» может применяться при подводе электричества к частному дому от несущей линии. В ответвительных сжимах соединяемые провода укладываются в специальные каналы устройства, поэтому прямой контакт отсутствует. Ответвительные сжимы могут использоваться и для соединения проводов из одного материала.

Пружинное соединение разнородных проводов

Для соединения разнородных проводов применяются специальные пружинные клеммы, обеспечивающие отсутствие прямого контакта концов. Такие клеммы могут быть как разъемными, так и неразъемными. Одним из наиболее надежных способов пружинного соединения называют применение универсального разъемного клеммника Wago, позволяющего соединять провода различного сечения и из разных материалов.

Неразъемное соединение разнородных проводов при помощи клепок

Этот способ соединения практически идентичен винтовому и предъявляет аналогичные требования при соединении проводов из разных материалов (наличие изолирующей шайбы, разделяющей концы проводов). Отличие заключается в замене винта металлическим стержнем, который жестко заклепывается при помощи специального приспособления (заклепочника).

Недостатком такого соединения является большая вероятность образования оголенных участков соединения, которые нуждаются в дополнительной изоляции.

90% неполадок электропроводки возникает именно в местах соединений проводов, а значит, нельзя пренебрегать качественным соединением, которое является основой бесперебойной работы электропроводки в течение продолжительного времени. Еще совсем недавно – в советскую эпоху – при возведении высотных домов система энергоснабжения строилась на повсеместном использовании алюминиевой проводки, соединения которой скручивались и плотно перематывались изолирующей лентой в распределительной коробке. Безусловно, такие простейшие скрутки служили верой и правдой не один десяток лет, однако по надежности они несравнимы с современными методами соединений электрических проводов из меди, исключительная надежность которых позволяет подключать любые современные мощные приборы и оборудование.

Как соединить провода под напряжением

Контактное соединение проводов нередко осуществляют даже в том случае, если с них не снято напряжение. Процедура достаточно проста, но о технике безопасности забывать не стоит. Как подсоединить провод быстро и надежно? Чтобы не ударило током, присоединение жил проводов и кабелей к зажимам следует выполнять в резиновых перчатках, отверткой с хорошей изолирующей ручкой. Проще всего создать контакт при помощи пластмассового клеммника: в разъемы аккуратно вставляют кабели, плотно затягивают. Так можно соединять жилы не только, идущие к розетке, но и кабели в щитке.

Большинство работ на высоковольтных проводах, расположенных на улице, ведут с отключением электроэнергии. Дополнительно при этом создают видимый разрыв токоведущих цепей, устанавливают переносное заземление. Однако возможна ситуация, когда нельзя отключать важных потребителей. Условием безопасного завершения работ является строгое соблюдение правил:

• не выполнять в дождливый день;
• работать в спецодежде с термозащитой;
• все приборы после счетчика должны быть отключены.

Совет: не стоит рисковать жизнью, пытаясь сэкономить на услугах электрика, лучше обратиться к профессионалам.

Электромонтер работает под напряжением

Соединение «на скорую руку» с большими последствиями

О последствиях от подобной «упрощенки» мы часто не задумываемся.

Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений.

При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов.   Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.

К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна.

Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Соединение скруткой

Самый простой способ для соединения проводов — это скрутка. Раньше это был самый распространенный способ, особенно при проведении проводки в жилом доме. Сейчас, согласно ПУЭ соединение проводов этим способом запрещёно. Скрутку необходимо пропаять, заварить или опрессовать. Однако эти способы соединения проводов начинается со скрутки.

Для того чтобы выполнить качественную скрутку, соединяемые провода необходимо очистить от изоляции на необходимую длину. Она составляет от 5 мм при соединении проводов у наушников до 50 мм, если необходимо соединить провода сечением 2.5 мм². Более толстые провода скруткой обычно не соединяются из-за большой жёсткости.

Провода зачищаются острым ножом, клещами для снятия изоляции (КСИ) или, после нагрева паяльником или зажигалкой, изоляция легко снимается плоскогубцами или бокорезами. Для лучшего контакта оголённые участки зачищают наждачной бумагой. Если скрутку предполагается пропаивать, то провода лучше залудить. Лудятся провода только с помощью канифоли и аналогичных флюсов. Кислотой этого делать нельзя — она разъедает проволоку и та начинает ломаться в месте пайки. Плохо помогает даже мытьё места пайки в содовом растворе. Пары кислоты заходят под изоляцию и разрушают металл.

Зачищенные концы складываются параллельно, в один пучок. Концы выравниваются вместе, крепко держатся рукой за изолированную часть и весь пучок скручивается плоскогубцами. После этого скрутка пропаивается или сваривается.

Если возникает необходимость соединить провода для увеличения общей длины, то их складывают встречно друг другу. Зачищенные участки накладываются крест-накрест друг на друга, скручиваются вместе руками и плотно докручиваются двумя плоскогубцами.

Скручивать можно только проволоку из одного металла (медную с медной, а алюминиевую с алюминиевой) и одного сечения. Скрутка из проводов разного сечения получится неровной и не обеспечит хорошего контакта и механической прочности. Даже если её пропаять или опрессовать, эти виды соединения проводов не обеспечат хорошего контакта.

Как соединять провода разного сечения?

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм2 и 2,5 мм2. Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится.

Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку.

Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима	Сечение подключаемых проводников, мм2	Допустимый длительный ток, А
ЗВИ-3	1 – 2,5	3
ЗВИ-5	1,5 – 4	5
ЗВИ-10	2,5 – 6	10
ЗВИ-15	4 – 10	15
ЗВИ-20	4 – 10	20
ЗВИ-30	6 – 16	30
ЗВИ-60	6 – 16	60
ЗВИ-80	10 – 25	80
ЗВИ-100	10 – 25	100
ЗВИ-150	16 – 35	150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы…

Вставляем их и затягиваем винты…

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм2, а в другое 4 мм2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago	Сечение подключаемых проводников, мм2	Допустимый длительный ток, А
243	0,6 до 0,8	6
222	0,8 – 4,0	32
773-3	0,75 до 2,5 мм2	24
273	1,5 до 4,0	24
773-173	2,5 до 6,0 мм2	32

Вот ниже пример с серией 222…

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
2. делаем кольцо из жилы по диаметру болта;
3. берем болт и надеваем на не шайбу;
4. на болт одеваем кольцо из проводника одного сечения;
5. затем одеваем промежуточную шайбу;
6. одеваем кольцо из проводника другого сечения;
7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Улыбнемся:

Опрессовка гильзами: особенности технологии

Способ монтажа основан на создании плотного контакта между металлическими жилами, помещенными внутрь трубки из такого же материала и обжатия всей конструкции под определенным усилием с равномерным распределением действующей нагрузки.

Хороший электрический контакт создается за счет совместной деформации металлов.

Гильза (трубка для соединения проводов) выпускается промышленностью под конкретные размеры провода и их количество. Они могут быть предназначены для соединения жил из:

• меди;
• алюминия;
• и даже меди с алюминием.

Гильзы медные (ГМ) могут выпускаться с дополнительным лужением оловом и висмутом. Они обозначаются ГМЛ, отмечаются высокой стойкостью к коррозии.

Гильзы алюминиевые обозначают ГА. Для соединения проводов из меди и алюминия применяют гильзы ГАМ, а со слоем изоляции обозначают ГСИ.

Их размеры можно найти в каталогах. Как пример, привожу основные характеристики части гильз ГМЛ небольшой таблицей.

Размеры гильзы специально подбираются под поперечное сечение коммутируемого провода. Правильный их выбор влияет на качество электрического соединения.

Для опрессовки используется специальный инструмент: пресс-клещи. Если работать пассатижами, молотками и другим подручными средствами, то созданный контакт будет плохого качества.

Пресс клещи выпускаются различной конструкцией и принципами работы для обжатия разных типов гильз и наконечников.

По такому же принципу подбираются и опрессовываются наконечники на многожильные провода для их подключения к выводам электрического оборудования.

Особенно это актуально для автомобильной техники, где проводка подвергается повышенным механическим вибрациям и электрическим нагрузкам. Да и в бытовой сети встречается монтаж гибкими проводниками.

Как пример — ретро проводка в деревянном доме. Хотя это не единственный случай.

Опрессовка проводников — это довольно большая и сложная тема, которая позволяет создавать качественное соединение электрических контактов. Ее технологию хорошо объясняет в своем видеоролике Андрей Кулагин. Рекомендую посмотреть.
