Виды соединения проводов и кабелей

Причины несовместимости

Основные причины нежелательного соединения между собой этих двух металлов кроет в себе алюминиевый провод.

результат скрутки меди и алюминия — перегрев соединения, плавление изоляции, возможность возгорания

Причины существует три, но все они приводят к одному и тому же результату – с течением времени контактное соединение проводов ослабевает, начинает перегреваться, изоляция плавится и происходит короткое замыкание.

1. Алюминиевый провод имеет способность к окислению под воздействием находящейся в воздухе влаги. При контакте с медью это происходит гораздо быстрее. У окисного слоя величина удельного сопротивления получается большей, чем у самого металла алюминия, что приводит к чрезмерному нагреванию проводника.
2. По сравнению с медным проводником алюминиевый более мягкий и обладает меньшей электропроводимостью, за счёт чего он сильнее нагревается. В процессе работы проводники множество раз нагреваются и остывают, в результате чего проходят несколько циклов расширения и сжатия. Но у алюминия и меди большая разница в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт – это всегда причина сильного нагрева.
3. Третья причина состоит в том, что медь и алюминий имеют гальваническую несовместимость. Если выполнить их скручивание, то при прохождении электрического тока через такой узел даже при минимальной влажности будет возникать химическая электролизная реакция. Она в свою очередь вызывает коррозию, в результате которой опять же нарушается контактное соединение, и как следствие нагрев, оплавление изоляции, короткое замыкание, возгорание.

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

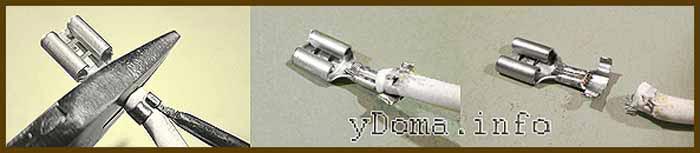

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Марки проводов, подходящие для электропроводки

Начинать поиски необходимого провода всегда нужно с определения мощностей электрического оборудования, которое будет к нему подключаться. Наиболее распространенные марки кабельной продукции, отвечающей различным эксплуатационным требованиям, перечислены далее.

Провод и пластиковая гофра (на заднем плане) для проводки

ПУНП (он же — ПБПП)

Плоский провод с защитой и медными однопроволочными жилами, сечение которых варьируется в пределах 1,5-6 мм². Жилы располагаются в одной плоскости. Как внутренняя, так и наружная изоляция выполнена из ПВХ. Провод применяется в условиях рабочих температур от −15 до +50 ℃ в сетях с напряжением до 250-ти вольт и частотой 50 герц. Во время монтажа допустим изгиб по окружности радиусом не меньше 10-ти диаметров (в плоских проводах как большая сторона измеряется
ширина).

Провод ПБПП

ПУГНП (он же — ПБППг)

Добавленная к обозначению буква «Г» («г») свидетельствует о том, что кабель гибкий. Это обусловлено использованием многопроволочных жил, этим же объясняется уменьшенный радиус изгиба в процессе монтажа, который уже становится равным 6-ти диаметрам. В остальном он аналогичен предыдущему.

ПБППг

АПУНП

Как ПУНП, но в качестве проводника жилы используется алюминий (первая буква «А» в маркировке всегда указывает на этот металл). Сечение согласно рассчетам составляет 2,5-6 мм².

АПУНП

Важно! При выборе проводов ПБПП, ПБППг и АПУНП следует учитывать ГОСТ-допуски по толщинам жилы и изоляции в 30%

Выходит, что провод с сечением по маркировке, равным 1,5 мм², в действительности может обладать сечением примерно 1 мм²

Также очень важно обратить внимание на нынешние положения ПУЭ, в соответствии с которыми АПУНП, как и все другие алюминиевые провода, запрещен для использования в прокладке проводки. Сегодня его выпускают лишь по причине наличия спроса на недорогие провода. Медный провод — современное решение для электропроводки дома!

Медный провод — современное решение для электропроводки дома!

Медный провод — современное решение для электропроводки дома!

ППВ

Этот и последующие провода не плоские, а с перемычками, без внешней защиты. Перемычки выполнены из того же материала, что и изоляция — ПВХ, и их может быть (в зависимости от количества жил) одна или две. Жилы — однопроволочные, имеют сечение от 0,75 до 6-ти мм², рассчитаны на напряжение до 450-ти вольт и частоту до 400-т герц.

Изоляция не воспламеняется, не разрушается по воздействием кислот и щелочей. Провод сохраняет все характеристики при температурах в диапазоне от −50 до +70°С, в условиях температуры 35℃ — даже при 100% влажности. Допустимый монтажный изгиб — радиусом до 10-ти диаметров.

ППВ

АППВ

Тот же ППВ, только алюминиевый, с сечением от 2,5 мм². Иногда применяется электриками для прокладки осветительной и силовой открытых проводок.

АППВ

АПВ

Стоит рассматривать отдельно, так как сечение этого алюминиевого одножильного провода варьируется в довольно широких пределах, причем в диапазоне от 2,5 до 16 мм² жила является однопроволочной, а в диапазоне от 25 до 95 мм² — многопроволочной.

Изоляция из ПВХ устойчива к воздействию химических веществ, также сохраняет качества при 100-процентной влажности и температуре 35 °С, имеет такой же, как у ППВ, диапазон предельных температур (от −50 до +70°С) и радиус изгиба (10 диаметров). Провод считается универсальным, поскольку благодаря надежнйо изоляции практически не имеет ограничений в плане применения.

АПВ

ПВ1

Это — АПВ с медью вместо алюминия в качестве проводника для однопроволочной жилы при сечении от 0,75 до 16 мм² или многопроволочной при сечении от 16 до 95 мм².

ПВ1

ПВ3

«Тройка» в названии означает класс гибкости, который существенно более высок за счет применения многопроволочной структуры в жиле на любых сечениях. В отличие от ПВ1, его можно использовать для монтажа линий с частыми переходами и изгибами, радиус которых не должен быть менее 6 диаметров.

ПВ3

Изоляция последних 3-х проводов многоцветная, за счет чего их гораздо удобнее эксплуатировать и монтировать в распределительных щитах (отсутствует необходимость добавлять обозначения).

Самозажимные клеммники WAGO: плюсы и минусы конструкций

Эта технология соединения электрической схемы основана на быстром создании контакта с проводом при его прижатии отдельным ножом-пластиной к клеммной перемычке за счет переключения механического рычажка.

Подвижная клемма ВАГО, обеспечивая хорошее удержание жилы, немного деформирует металл провода. Это ее недостаток.

Если контакт будет не плотный, то WAGO может просто выгореть при максимальных токах. По этой причине эту конструкцию лучше тоже использовать для осветительных устройств, но не розеточных групп.

Если схема подвергалась перегрузкам или протеканию токов коротких замыканий, то состояние контактов лучше проверить.

ВАГО производятся большим количеством серий и конструктивных исполнений с возможностью одновременного подключения от 2 до 8 жил поперечного сечения 0,75÷4 мм кв.

Они имеют много особенностей, например, клеммы WAGO серии 2273-244 снабжаются контактной пастой для алюминиевой жилы. В них можно стыковать различные металлы.

Чтобы вам было легче понять, как соединять провода правильно рекомендую посмотреть видеоролик владельца Советы электрика. Он сравнивает показатели нагрева различных соединителей при номинальном токе.

Работа спорная, поэтому по ней много комментариев, высказывающих разные мнения. Посмотрите их тоже: польза очевидна.

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

1. Расположите провод на какой-то ровной поверхности (типа стола).
2. Прижмите его указательным пальцем левой руки.
3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Можно ли соединять проводники скруткой

Правила устройства электроустановок (ПУЭ) запрещают использовать этот метод отдельно. Скрутку сочетают с другими методами. Ее не применяют для совмещения жил из разных материалов.

Способы

Для скручивания проводов предназначены следующие методы:

1. Стандартный способ. Перед началом работы обесточивают сеть, снимают изоляцию на 5 см. Раскручивают проводники на 2 см, соединяют их до стыковки цельных частей. Далее скручивают пальцами, зажимают пассатижами. Изолируют оголенный участок.
2. Скрепление кабелей разного сечения. Запрещается использовать изделия с сильно различающимися параметрами. Это делает контакт ненадежным. Жилы скручиваемых проводов должны быть намотаны одна на другую.
3. Использование колпачков. Такие элементы хорошо изолируют место совмещения проводников. Они изготавливаются из огнеупорного материала. Для выполнения скрутки зачищают концы проводов и соединяют их. На стык надевают колпачок, который поворачивают до тех пор, пока оголенный участок не будет закрыт.
4. Применение контактных зажимов. Элемент включает основу, шайбу, винт и токопроводящую сердцевину. Соединение начинают с зачистки проводов. Свободные от изоляции концы вводят в отверстие зажима. Такой способ используют при работе с одно- или многожильными кабелями.

Заваривание

После скрутки жилы запаивают. Их предварительно лудят, обрабатывают разогретым, погруженным в канифоль жалом паяльника. После этого место соединения покрывают оловом и прогревают до тех пор, пока расплав не начнет проникать в толщу кабеля. Способ отнимает много времени, однако он помогает получить самое надежное сопряжение.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться

Выходом из такой ситуации как раз и являются клеммы

Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов

С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

https://youtube.com/watch?v=AfdybUU-7tE

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Соединение проводов опрессовкой

Для опрессовки проводов требуется специальная алюминиевая или медная гильза — она подбирается исходя из размеров скрутки (диаметра пучка), а материал берут тот же, что и у проводников. Оголенные и зачищенные до блеска провода скручиваются, на них надевается трубка-гильза, которая зажимается специальными клещами.

Пример обжима проводников гильзой

И гильзы, и клещи бывают разными, видов несколько. Каждый из них имеет свои правила использования (количество проводов, которые можно упаковывать в гильзу), в которых надо хорошо ориентироваться. Упаковывать провода надо по определенным правилам, измерять размер полученного жгута, подгонять его под требования. В общем, довольно муторное занятие. Потому используют такой вид соединения проводов в основном профессиональные электрики, и то все чаще они переходят на пружинные зажимы.

Присоединение проводов, перебитых в стене

Иногда в ходе осуществления отделочных работ можно нечаянно повредить провод. В таком случае, чтобы добраться до перебитого проводника, придется удалить весь слой штукатурки. Рассмотрим два основных варианта:

• перебит медный провод;
• перебит алюминиевый провод.

Соединение медного провода производится в такой последовательности:

• скрытый поврежденный провод на 3-5 см в длину освобождается от штукатурки;
• проводник разъединяется на две части;
• с обоих проводников снимается изоляция на 12-15 мм;
• на концы проводов наносится припой;
• в один проводник вставляется трубка;
• в длину трубка должна быть больше длины оголенных проводников;
• обрезается кусок медной проволоки таким же диаметром, как и перебитый провод;
• проволока покрывается припоем;
• происходит ее спаивание внахлест с концами перебитого провода;
• на место припоя сдвигается трубка для изоляции;
• наматывается один слой изоляционной ленты.

Соединение перебитых алюминиевых проводов осуществляется только механическим способом. Основными этапами проведения этого процесса являются:

• с двух концов проводника снимается изоляция;
• из проводов создаются кольца диаметром до 4 мм;
• из куска алюминиевого провода создается вставка;
• по сечению она должна быть идентичной поврежденным проводникам;
• кольца вставки устанавливаются поверх колец проводов;
• осуществляется соединение колец с помощью винта с шайбами и гайкой;
• закрытие оголенных проводов изоляционной лентой.

В целях недопущения механического повреждения поверх изоленты можно покрыть трубкой, а сверху еще одним слоем изоленты.

Видео о соединении проводов:

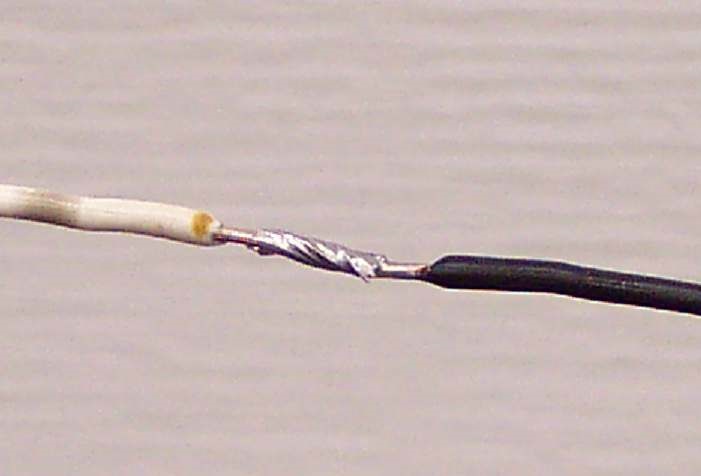

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы). Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу. Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

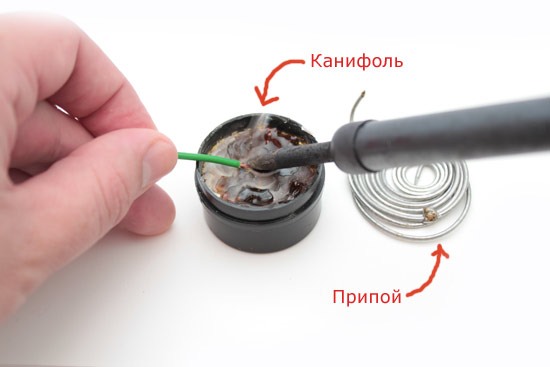

1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Ошибки при выполнении скрутки проводов

Наиболее распространенной проблемой соединения проводников таким способом является накручивание одного провода на другой. Это совершенно неправильно. Проводки должны равномерно обвивать друг друга, тем самым обеспечивать надежное прохождение электрического тока и создавать механическую прочность, чтобы подобное закрепление прослужило долгие годы.

Длина скрутки зависит непосредственно от диаметра самих проводников. При этом стоит учесть, что минимальный порог этой характеристики должен составлять не менее, чем 3 см. В остальном же все зависит от диаметра проводов: чем больше диаметр, тем больше должна быть и длина созданной скрутки, но конкретно прописанных норм по этому поводу нет, каждый специалист сам для себя решает какой должна быть эта величина, чтобы соединение было надежным и качественным.

Общие требования к соединению проводов

Переждём чем рассмотреть на сайте elektriksam.ru наиболее популярные способы соединения проводов и кабелей в электрике, рассмотрим требования, которые предъявляются к этому процессу согласно ПУЭ:

• В месте соединения проводов и кабелей необходимо обязательно предусмотреть некоторых запас провода, чтобы можно было бы повторно присоединиться к проводу или сделать от него ответвление;
• Соединение кабелей и проводов допускается производить лишь методом опрессовки, пайки, сварки, а также при помощи сжимов, на винтовые или болтовые крепления;
• К месту соединения проводов должен быть обеспечен подход, для дальнейшего осмотра и возможного ремонта электрики;
• Соединяемые провода не должны подвергаться механическому натяжению;
• Допускается соединять провода лишь в специально предназначенных для этих целей ответвительных коробках. Исключением являются лишь провода, проложенные на изолирующие опоры.

Все провода должны иметь нормальную изоляцию, которая равномерно снимается с жилы для последующего соединения.

Существующие способы соединения проводников

Кабеля, составляющие основу любой электрической схемы можно соединять между собой разными методами. Ниже приведены наиболее часто применяемые виды соединения кабелей.

• Сварка — этот метод характеризуется как наиболее надежный. Но, для его реализации необходим сварочный аппарат и определенные навыки в работе с ним.
• Клеммники (клеммные колодки) — это деталь, выполненная из полимера, но армирована металлическим узлом, в котором и происходит сращивание проводов.
• Пайка, пригодна для соединения множества типов проводов, которые могут работать как в сетях с большим напряжением, так и в слаботочных (сигнализация, ЛВС и пр.).
• Опрессовка с применением гильз обеспечивает надежное сращивание, но для ее использования необходимы специализированные устройства.
• Применение пружинных зажимов типа WAGO, позволяет выполнить сращивание на очень короткое время. При соблюдении всех правил эксплуатации такой зажим будет гарантированно качественным и может работать длительное время.
• Болтовое сращивание самое простое в исполнении, его применяют при переходе с одного типа кабеля на другой, например, с медного на алюминиевый и наоборот.

При выборе типа сращивания проводов надо учитывать множество факторов.

• Во-первых, это материал, из которого выполнен проводник.
• Во-вторых, размер и форма сечения.
• В-третьих, тип изоляции.
• В-четвёртых, условия работы.

Рассмотрим особенности применения названных соединений.

Как соединять провода разного сечения?

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм2 и 2,5 мм2. Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится.

Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку.

Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима	Сечение подключаемых проводников, мм2	Допустимый длительный ток, А
ЗВИ-3	1 – 2,5	3
ЗВИ-5	1,5 – 4	5
ЗВИ-10	2,5 – 6	10
ЗВИ-15	4 – 10	15
ЗВИ-20	4 – 10	20
ЗВИ-30	6 – 16	30
ЗВИ-60	6 – 16	60
ЗВИ-80	10 – 25	80
ЗВИ-100	10 – 25	100
ЗВИ-150	16 – 35	150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы…

Вставляем их и затягиваем винты…

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм2, а в другое 4 мм2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago	Сечение подключаемых проводников, мм2	Допустимый длительный ток, А
243	0,6 до 0,8	6
222	0,8 – 4,0	32
773-3	0,75 до 2,5 мм2	24
273	1,5 до 4,0	24
773-173	2,5 до 6,0 мм2	32

Вот ниже пример с серией 222…

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
2. делаем кольцо из жилы по диаметру болта;
3. берем болт и надеваем на не шайбу;
4. на болт одеваем кольцо из проводника одного сечения;
5. затем одеваем промежуточную шайбу;
6. одеваем кольцо из проводника другого сечения;
7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Улыбнемся:

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.
