Теплый водяной пол от газового котла в доме

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Что это такое

Инфракрасный теплый пол состоит из нагревательной пленки, температурного датчика, терморегулятора, соединяющих всю систему воедино кабелей.

Нагревательная пленка

Наиболее распространенная на современном рынке инфракрасная нагревательная плёнка представляет собой гибкую скатываемую в компактный рулон полосу, имеющую следующее строение:

• два слоя прозрачного прочного полимера, не препятствующего прохождению инфракрасных волн и имеющего температуру плавления 210-250;
• две продольные медные шины, покрытые с одной стороны тонким слоем технического серебра;
• поперечные графитовые полосы (карбоновая паста) шириной 10-15 мм соединенные с медными токоведущими шинами. Полосы собраны в отдельные секции длиной 20-25 см.

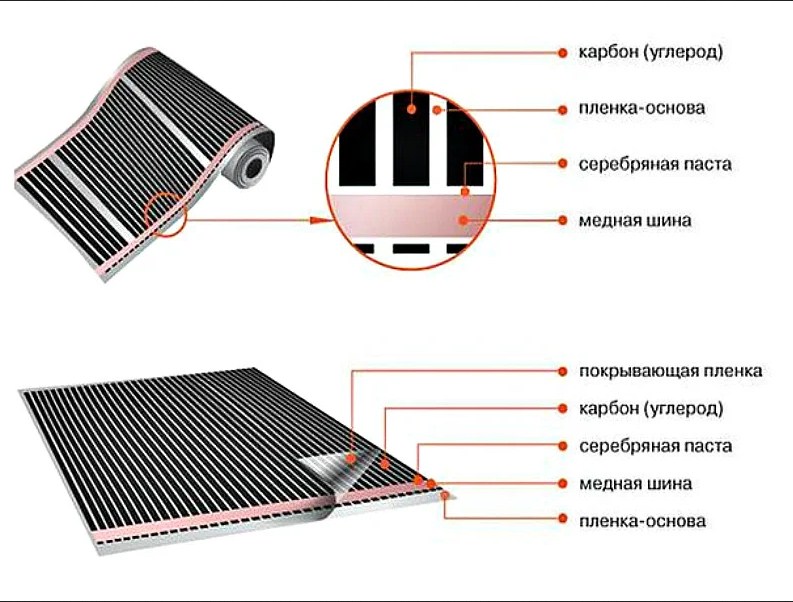

Строение нагревательной пленки инфракрасной теплого пола

Температурный датчик

Данный элемент инфракрасного пола устанавливается под нагревательной пленкой и соединяется с терморегулятором укладываемым в гофру кабелем. Основная функция термодатчика — это измерение температуры нагрева поверхности пленки и передача данной информации по кабельной линии на термостат.

Температурный датчик

Терморегулятор

Терморегулятор (термостат) — устройство, с помощью которого устанавливают и поддерживают определенное значение температуры в помещении.

Терморегулятор

В зависимости от конструкции и принципа действия такие устройства бывают трех основных видов:

• электромеханические с вращающимся лимбом или двухпозиционной кнопкой;
• электронные с жидкокристаллическим дисплеем и несколькими кнопками;
• программируемые с сенсорным экраном и встроенным контроллером.

Силовые кабели

Силовые кабели используются для подачи питания на термостат и подключенные к нему полосы нагревательной инфракрасной пленки.

Принцип действия

Процесс обогрева помещения инфракрасным теплым полом происходит следующим образом:

1. Систему с помощью силового кабеля подключают к источнику питания — бытовой электрической сети с напряжением 220В.
2. Ток через продольные медные шины подается на обладающие высоким сопротивлением графитовые поперечные полосы.
3. Под действием проходящего тока графитовые полосы начинают испускать невидимые для человеческого глаза инфракрасные лучи.
4. Исходящее от графитовых полос инфракрасное излучения нагревает пол, от которого тепло передается воздуху в помещении.
5. Термодатчик, расположенный под пленкой, постоянно передает информацию о температуре ее нагрева на терморегулятор.
6. Когда поданным датчика температура нагрева пленки достигла оптимальной (заданной) терморегулятор прекращает подачу тока в систему.

Включается система при падении температуры пленки ниже заданной — терморегулятор замыкает питающую нагревательную пленку цепь и весь описанный выше процесс повторяется.

Схемы подключения

Существует три основных схемы создания так называемого теплого пола: коллекторная, однотрубная и двухтрубная.

Однотрубная

Сюда входит подключение с помощью врезки в одну ветвь разводки между двумя батареями или между радиатором и котлом. Единственным недостатком является то, что в такой схеме невозможно отрегулировать температуру воды. Если проводить врезку сразу за котлом, то пол будет очень горячим, а если за последней батареей – очень холодным. В системе с радиаторным отоплением вы даже не сможете отключить контур от сети.

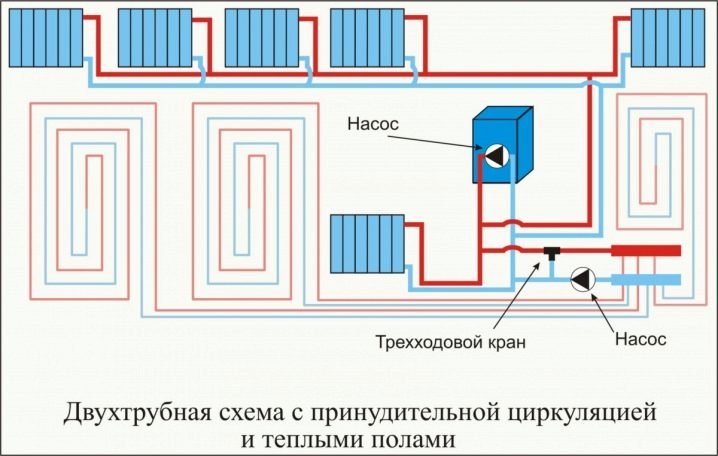

Двухтрубная

Такая схема подключения позволяет врезку контура между обратной и напорной ветками разводки. Это даст вам возможность регулировать объемы, прокачиваемые сквозь контур пола, определять расход энергии, контролировать температуру нагрева. Здесь имеется недостаток: врезка запорно-регулирующей арматуры в месте, где размещен пол. Это не только может испортить внешний вид комнаты, но и сделает менее доступным управление температурой.

Коллекторная

.В такую схему входит подача горячей воды в коллектор. К нему также подключаются все линии соединения котла с разными нагревателями. Перед подключением теплого пола необходимо установить коллекторный шкаф, расположенный в доступном месте для подающих и обратных труб. Перед этим на коллекторы устанавливаются запорные краны. Можно установить термометр для контролирования температуры, но лучше купить готовый набор, в состав которого входят, кроме обычных, еще и запорные краны на всех выходах для монтажа теплоносителей. Это позволит перекрыть один контур на ремонт, при этом не отключая всю систему.

Это система, которая имеет спиралевидные трубы толщиной 15-20 мм, расположенные в бетонной стяжке или прямо под полом. Теплоноситель, благодаря которому вода циркулирует по трубам, передает тепло на поверхность пола, а тот, в свою очередь, отдает тепло вовнутрь комнаты. Трубы укладываются очень плотно, что позволяет не нагревать котел до предельно высоких температур. Достаточно будет 45-50 градусов. Чем ниже находится источник тепла, тем лучше отапливается комната.

Где можно делать комбинированные системы?

Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.

Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.

В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.

Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.

Где можно делать комбинированные системы?

Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.

Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.

4 Проверенные схемы подключения водяного теплого пола

В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.

Применяется специальное термочувствительное устройство. Отопление с котлом на твердом топливе Комбинированное отопление с твердотопливным котлом представляет собой закрытую гравитационную системы с теплоаккумулирующим устройством.
Комбинируем отопление. Теплый пол + радиаторы. Простое решение

Важные рекомендации

Устанавливая такую систему у себя дома, держите в уме простые советы специалистов. Прежде всего, если вы никогда не занимались установкой или ремонтом отопительных приборов, то лучше передоверьте эту работу профессионалам. Если же вы решите выполнить эту задачу самостоятельно, то перед началом работ проведите тщательный расчет материалов, необходимых вам

Так вы сэкономите бюджет, и будете уверены, что процесс установки не нарушится из-за нехватки какого-то важного элемента. Не экономьте на качестве материалов, ведь от этого зависит не только тепло вашего дома, но и безопасность

Из всего сказанного можно сделать вывод, что построить такую систему обогрева сможет даже неопытный человек, однако предварительно надо хорошо изучить теорию. Тогда вы сможете свернуть любые горы.

Тонкости монтажа теплого водяного пола смотрите ниже.

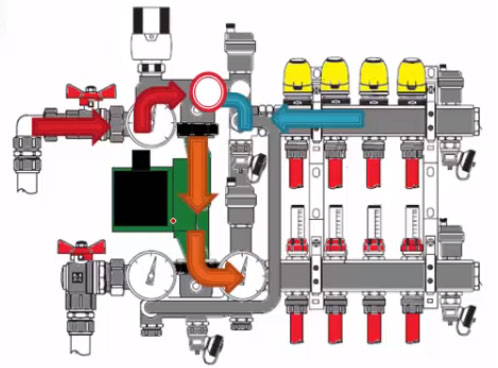

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

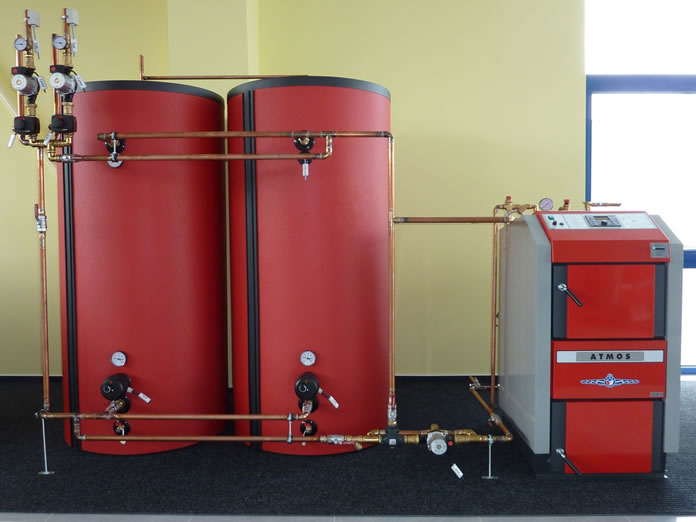

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Устройство пола под водяной теплый пол

Конструкция водяных теплых полов может быть различна, но суть остаётся такой чтобы максимально эффективно и равномерно передавать тепло от труб контура напольному покрытию и сократить тепло потери. Есть две основные технологии монтажа теплого водяного пола:

• В стяжку — самый распространенный метод, к тому же более эффективный в плане теплопередаче и накоплению тепла.
• Сухой монтаж (без стяжки). Теплый пол сделанный по технологии сухой монтаж (ещё его называют финский теплый пол), более лёгкий и в основном его применяют на деревянных перекрытиях , полах (по деревянным лагам), там где несущая способность конструкций невысока.

Водяной теплый пол в стяжкеВодяной теплый пол без стяжкиВодяной теплый пол по бетонному основанию

Пирог тёплого пола на бетонном основании, вне зависимости от того плиты перекрытия это или стяжка, частный дом или квартира выглядит следующим образом:

• утеплитель — обычно используют пенополистирол;
• гидроизоляция — полиэтиленовая плёнка от 100мкм;
• сетка для армирования стяжки;
• трубы теплого пола — медные, металлопластиковые, трубы из сшитого полиэтилена (PEX). Расстояние между трубами 10 — 15см ;
• бетонная стяжка — толщина от 3см до 7см;
• чистовое напольное покрытие — плитка, ламинат, линолеум или паркет;

Пирог теплого пола по грунту отличается от пирога по бетонной стяжке только тем, что эта технология имеет дополнительные слои.

Пирог водяного теплого пола по грунту

• насыпается песок (10 см), который утрамбовывается и проливается водой;
• утепление — ЭППС 5см в два слоя с перехлестом;
• гидроизоляция — пленка от 200мкм;
• сетка для армирования стяжки 10см на 10см и толщиной проволоки 2мм;
• трубы теплого пола — медные, металлопластиковые, трубы из сшитого полиэтилена (PEX) ;
• бетонная стяжка — толщина от 3см до 7см;
• чистовое напольное покрытие — плитка, ламинат, линолеум или паркет;

Водяной теплый пол на деревянное основание

По деревянному полу (деревянным лагам) также есть несколько способов укладки водяного теплого пола. Такие полы устраивают чаще всего в деревянных частных домах.

Теплый пол с термораспределительными пластинами

Водяной теплый пол с термораспределительными пластинами

• расстояние между лагами заполняется утеплителем;
• поверх укладывается пароизоляция (пленка);
• далее стелиться доска 100см на 2,5см (дюймовка) с расстоянием между досками 2 см;
• в промежутки между досками укладываются алюминиевые теплораспределительные пластины;
• в паз пластин ложится труба теплого пола;
• следующий слой может быть либо лист ГВЛ, ЦСП 10мм (обязательно под плитку), либо чистовое напольное покрытие ( ламинат, линолеум) ;

Теплый пол по финской технологии

Теплый пол по финской технологии

• как и в первом варианте укладывается утеплитель и стелятся пароизоляция. Затем крепим «дюймовку» с шагом 10см;
• далее стелим плиты ГВЛ 10мм;
• следующий слой ГКЛ 10мм в два слоя, но листы нарезаются полосами по 7 — 10см и раскладываются согласно схеме укладки труб теплого пола;
• в промежутки закладывается и закрепляется труба;
• и сверху замазывается плиточным клеем;
• поверх этой конструкции можно уложить еще один лист ГВЛ или сразу чистовое напольное покрытие( плитка, ламинат, линолеум);

Выбор схемы подключения

Перед тем, как производить подключение теплого пола к системе отопления, важно выбрать оптимальную схему монтажа. Она зависит от потребностей владельца в отопительных приборах и конструктивных особенностей дома. В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы

В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы.

Наиболее распространенные схемы подключения предполагают спиралевидную укладку труб.

Однако, если необходимо сконструировать водяной пол своими руками в больших комнатах, то можно выбрать вариант укладки труб в виде петель или змейки. В независимости от выбранной схемы, для проведения работ по подключению мастеру потребуется купить гребенку для отопления, коллектор, циркуляционный насос, фитинги, шаровые клапаны, трубы, распределитель отопления и прочее оборудование.

Схема монтажа с использованием системы отопления

Гидравлические теплые полы, подключенные к системе отопления, могут использоваться для обогрева всего дома, однако такой вариант приемлем лишь для частных домов, не зависящих от централизованного отопления. Желающим установить теплый пол в квартире от центрального отопления следует понимать, что такой вариант нецелесообразен по ряду причин. Среди них возможность гидроударов, низкое качество теплоносителя, высокое сопротивление воды в трубах, скачки температуры и пр.

В тоже время, жителям частных домов и владельцам квартир с проектами автономного обогрева сделать полноценный теплый пол от отопления своими руками не так сложно, главное придерживаться правильного порядка действий.

Данный элемент предназначен для регулирования температуры теплоносителя, поскольку слишком горячая вода, предназначенная для настенных радиаторов, в системе теплого пола является недопустимой. Смесительный узел понижает температуру до приемлемых значений, которые составляют 35-40 градусов.

Сама схема подключения теплого пола к системе отопления имеет следующий характер. В строгой последовательности к системе отопления на подачу сперва подключается циркуляционный насос, затем датчик температур и в заключение трехходовой смесительный клапан. В свою очередь, на обратку устанавливается еще один клапан, выход которого соединен с трубой подачи охлажденного теплоносителя, циркулирующего по контуру к смесительному клапану.

После того, как схема собрана, теплоноситель будет циркулировать по контуру теплого пола в следующей последовательности. Сначала циркуляционный насос подает воду в систему теплых полов, затем теплоноситель охлаждается трехходовым клапаном, после чего проходит по всему контуру и возвращается на обратку.

Схема коллекторного подключения

Можно подключить теплый пол от котла отопления и другим методом. Для этого потребуется коллектор и гребенка. Схема подключения предельно проста и подразумевает всего несколько этапов. На первом этапе потребуется гребенка для отопления цена которой зависит от модели. С ее помощью производится соединение труб греющих контуров с коллектором. А второй этап состоит в подключении коллектора к отопительному котлу. Однако для того, чтобы схема работала с максимальной отдачей, в процессе монтажа необходимо придерживаться некоторых нюансов.

В частности, важно проследить за правильностью монтажа коллектора. Он должен быть установлен с расчетом того, что в дальнейшем трубы отопления можно будет подвести и подключить максимально удобно. Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:

Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:

• насос;
• смеситель;
• сливной кран;
• воздухоотводчик.

Для удобства настроек и контроля показателей работы системы, коллектор может быть дополнительно оборудован термостатическими приборами, регулирующими уровень прогрева теплоносителя, циркулирующего в контуре.

Возможности трёхходового клапана

Если на гребенке имеется трёхходовой клапан, то настройка делается с помощью сервопривода. При этом контроль за показателями будет осуществлять смесительный клапан. В процессе этого, трёхходовой вентиль можно поворачивать как угодно, и сколько нужно раз. А вот настройку смесительного клапана производить сложнее.

Зачем нужна гребенка для теплого пола, разберем ее устройство и принцип работы, как выбрать, инструкции с фото и видео как установить и настроить или сделать своими руками.

Есть другая возможность провести регулировку нагревательных полов — использование модульного смесителя, он состоит из:

• трёхходового крана;
• термометра;
• байпаса;
• насоса для циркуляции жидкости;
• термостатической головки;
• реле.

Данный набор стоит не
мало, зато эффективность его высокая. Существует обязательное условие для
функционирования этого модуля — европейская сборка.

Ещё один метод
регулировки тёплых полов — устанавливается сервопривод и термостат. Термостат
оповещает сервопривод о понижении температуры в помещении, и о необходимости
произвести подачу нагретого теплоносителя. Данный способ функционирует даже при
сборке коллектора своими руками.

Тёплый водной пол — сложная конструкция, и решив соорудить его в своём доме, нужно отдавать себе отчёт, что мало смонтировать систему, необходимо периодически проводить её регулировку по инструкции

И важно разбираться в этом процессе, иначе пол не будет оправдывать ваши ожидания

Для каких покрытий рекомендуется?

В строительных магазинах встречается огромное количество покрытий для пола, это и ламинат, и паркет, и линолеум

Этот список можно продолжать бесконечно, но для потребителя важно знать, какое из них подходит для нагревательной системы

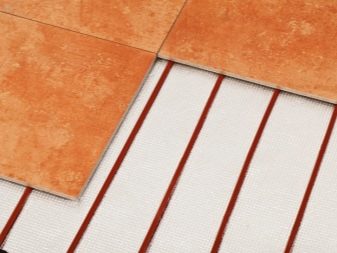

Уложить теплый пол можно под кафельную плитку. К слову, теплопроводность у кафельной плитки самая высокая из этого следует, что ее нагревание осуществляется за меньшее время, но и остывает она быстрее всех. Чтобы обогреть кафельный пол потребуются нагреватели с высокими показателями мощности. В качестве альтернативы допускается уменьшение расстояния между нагревательными элементами.

На второй строчке импровизируемого рейтинга расположился линолеум. Коэффициент его теплопроводности в пять раз ниже, чем у кафеля. В продаже можно найти две разновидности линолеума, подходящие под теплый пол – это натуральные и виниловые линолеумы. Первые продаются под маркой мармолеумы, а вторые производятся из ПВХ.

Далее по убывающей в рейтинге идет паркетная доска, ковролин, ламинат и пробка. Пробка дольше всех сохраняет тепло

Но важно знать, что деревянные полы могут начать рассыхаться, если на терморегуляторе будет выставлена температура, превышающая 28 градусов. К слову, именно по этой причине над водяным теплым полом не рекомендуется укладка ламината и паркетной доски

Но если в помещении уже есть паркетная доска, то она должна быть покрыта масляным защитным слоем.

Ламинат, подходящий под нагревательную систему, имеет специальную маркировку на своей упаковке, очень важно, чтобы он соответствовал 32 классу износоустойчивости, а его толщина не превышала 10 мм. Имейте в виду, если в помещении уложен дешевый ламинат, то он быстро придет в негодность

Но и это еще не все под действием высоких температур начнется процесс выделения формальдегидов – опасных для здоровья человека веществ. Поэтому, если в семье есть маленькие дети или аллергики, то такой пол категорически запрещен

Имейте в виду, если в помещении уложен дешевый ламинат, то он быстро придет в негодность. Но и это еще не все под действием высоких температур начнется процесс выделения формальдегидов – опасных для здоровья человека веществ. Поэтому, если в семье есть маленькие дети или аллергики, то такой пол категорически запрещен.

Зачастую специалисты рекомендуют делать монтаж пола из керамогранита. Ни для кого не секрет, что керамическая плитка – это экологически безопасный материал, который даже при воздействии высоких температур не выделяет вредных веществ. У керамогранита высокий показатель износоустойчивости, влагостойкости, за ним легко ухаживать. Чаще всего плитку укладывают в ванной комнате, коридоре и на кухне, для детских комнат этот строительный материал не подходит.

Тонкая плитка подходит для помещений, не загруженных массивной мебелью, в которых проживают максимум два человека. При этом достигается максимальный показатель температуры. Значение водопоглощения не должно превышать 3%.
