Как установить гидроаккумулятор для системы водоснабжения

Как правильно подключить гидроаккумулятор к скважине

Гидроаккумулятор поддерживает необходимое давление в водопроводе и сглаживает перебои в работе насоса.

Если в доме есть такой агрегат, то вам не нужен архаичный бак на чердаке.

Из статьи вы узнаете, как подключить гидроаккумулятор к колодцу или скважине.

Подключение гидроаккумулятора

Владельцы частных домов интересуются тем, как подключить гидроаккумулятор к скважине. Дальше вы узнаете, какие существуют способы подключения, и как выбрать тот или другой способ в различных условиях.

Схема «насос — обратный клапан – гидроаккумулятор — датчик давления». Это самая простая схема, которую применяют с погружными и полупогружными насосами. Насос подает воду в систему, к которой присоединен гидроаккумулятор. Сразу за аккумулятором устанавливают датчик давления, который управляет насосом.

Как выбрать насос для такой системы? Если вы расходуете больше 10 литров воды в минуту, то используйте центробежные насосы. Они производительней на 40-80 процентов, поэтому за минуту подают больше воды, чем вибрационные. Если расход меньше, используйте вибрационные насосы. При глубине до воды в скважине или колодце больше 3 метров используйте только центробежные насосы. Мощности вибрационных насосов не хватит для необходимого давления воды.

Если глубина до воды больше 30 метров, используйте полупогружные насосы.

Схема насос – обратный клапан – бак – дополнительный насос – гидроаккумулятор – датчик давления.

Такая схема снижает нагрузку на основной насос, потому что он работает в стабильном режиме до наполнения бака. Включайте и выключайте насос вручную или установите в баке датчик уровня воды для автоматического управления основным насосом. При такой схеме для основного и дополнительного насосов используйте погружные вибрационные насосы. Они дешевле, и их мощности хватит для потребления до 20 литров в минуту.

При более высоком расходе применяйте для основного погружной центробежный, а для дополнительного поверхностный центробежный насосы.

Использование насосных станций

Насосная станция – готовый агрегат, состоящий из поверхностного центробежного насоса, гидроаккумулятора емкостью 5-10 литров и датчика давления. Если до воды больше 5 метров, используйте насосную станцию как дополнительный насос и датчик давления, это вызвано особенностями работы поверхностных насосов.

Для чего станции дополнительный гидроаккумулятор? Насос станции, как и остальные виды насосов, плохо реагирует на включение чаще 5-6 раз в минуту. Емкости встроенного ГА хватает только для выравнивания перепадов давления при включении-выключении насоса. Подключив дополнительный ГА, вы обеспечите комфортные условия работы насоса и продлите срок его службы.

Вертикальный или горизонтальный гидроаккумулятор? Устройство вертикальных и горизонтальных ГА одинаково. Поэтому лучше тот, который больше подходит к вашим условиям. Если у вас много свободного места, используйте горизонтальный. Если свободного места мало, используйте вертикальный. На фотографиях горизонтальный гидроаккумулятор aquasystem и вертикальный reflex объемом 200 литров.

При покупке не забывайте оформлять гарантию. Сложная техника время от времени ломается даже при правильном уходе.

Подключение гидроаккумулятора к глубинному насосу выполняйте с соблюдением правил техники безопасности, отключайте электричество, чтобы избежать случайного включения насоса. Давление в водопроводе 1,5-2,5 атмосферы, подключив гидроаккумулятор или датчик, проверьте все соединения на протечку.

Применение гидроаккумулятора продлевает срок службы насосов, повышает давление в системе водоснабжения. Правильное применение гидроаккумулятора превращает пластиковый бак для воды, два дешевых вибрационных насоса и недорогой датчик давления в полноценную насосную станцию. По своим показателям такая станция в 2-3 раза превосходит промышленные аналоги такой же стоимости.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

• насоса;
• гидроаккумулятора;
• реле давления;
• обратного клапана.

Схема подключения гидроаккумулятора

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

• насоса;
• гидроаккумулятора;
• реле давления;
• обратного клапана.

Схема подключения гидроаккумулятора

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Как устроен гидробак и для чего нужен в системе водоснабжения

Гидробак, мембранный бак или гидроаккумулятор – это названия одного устройства, представляющего собой герметичную металлическую емкость. Внутри нее встроена эластичная мембрана в форме груши с небольшим количеством воды. Мембрана прикреплена к корпусу гидробака с помощью фланца с патрубком и делит емкость на две части. Одна из частей заполнена водой, вторая – воздухом или азотом. Если гидробак планируется установить в бытовой системе водоснабжения, то приобретают устройства, заполненные воздухом. Для промышленного использования в гидроаккумулятор закачивают азот.

С увеличением объема воды в емкости воздушная часть, соответственно, уменьшается, что приводит к повышению давления в системе подачи воды. После достижения определенных параметров специально настроенное реле отправляет команду на отключение насосного оборудования.

Для изготовления бака используется металл, однако причин для образования очагов коррозии нет. Дело в том, что от контакта с водой металл защищен мембраной, которая изготовлена из высокопрочного резинового бутила. Этот материал также обладает высокой устойчивостью к воздействию микроорганизмов, что способствует поддержанию качественных характеристик воды в соответствии с санитарными и гигиеническими требованиями. Можно с уверенностью сказать, что взаимодействие с этим видом резины никак не влияет на вкусовые свойства воды.

В мембранный отсек вода поступает через специальный патрубок, который оснащен резьбовым соединением идеальный вариант предполагает наличие одинакового диаметра у напорного патрубка и соединительного выхода трубопровода. В этом случае можно не беспокоиться о дополнительных гидравлических потерях внутри труб водопроводной системы.

Для регулировки давления внутри гидробака воздушная камера оснащена специальным пневмоклапаном. Накачивание воздуха в предназначенный отсек выполняется с помощью обычного автомобильного ниппеля. Также через это приспособление осуществляется стравливание избыточного количества воздушной массы. Закачивать воздух можно с помощью компактного автомобильного или простого велосипедного насоса.

Конструкция устроена таким образом, что мембрана не имеет возможности порваться под напором поступающей в нее воды. Дело в том, что сжатый воздух внутри гидробака оказывает сопротивление этому напору и препятствует ее деформации или разрыву. Следует отметить, что сжатый воздух позволяет выполнить регулировку давления, перед тем как подключить гидроаккумулятор. В целом, регулировка гидрофора не представляет каких либо сложностей.

Рассматривая устройство мембранного бака, можно выделить несколько основных узлов:

• Корпус, изготовленный из металла.
• Мембрана, выполненная из высокопрочной резины.
• Фланец, оснащенный клапаном.
• Ниппель для закачивания или стравливания воздуха.
• Ножки.
• Платформа для установки насоса.

Зная устройство оборудования, можно самостоятельно решить проблему, как правильно подключить гидроаккумулятор для водоснабжения.

Нюансы подключения гидроаккумулятора

Устройство с грушевидной емкостью предполагает, что внутри нее находится вода, а не воздух. Эта особенность дает преимущество над модификацией с плоской мембраной. Причина в том, что в последнем случае жидкость контактирует с металлом, из которого изготовлен корпус бака. В итоге появляются очаги коррозии. Это нужно учитывать при выборе модели.

Кроме того, «грушу» проще поменять, если она выйдет из строя. Обычно это происходит через 10-15 лет после подключения циркуляционного насоса с гидроаккумулятором. Кроме проблемы выбора, при монтаже нужно учитывать следующие аспекты:

1. Точка монтирования должна располагаться на максимально возможной высоте. В идеале это чердак дома. Данный фактор позволяет увеличить давление в трубопроводе.
2. Несмотря на то, что фланцы оцинкованные, а корпус окрашен, помещение, где устанавливается гидроаккумулятор должно быть сухим. Повышенная влажность приведет к появлению конденсата, ржавчины и преждевременному выхода оборудования из строя.
3. Подключать лучше при помощи гибких шлангов в нержавеющей оплетке. Крепить стоит накидными дюймовыми гайками.
4. Входная труба – место врезки фильтра грубой очистки, который не даст возможности ржавчине, окалине и прочим твердым взвешенным частицам попасть в емкость и повредить мембрану.
5. На входе монтируется шаровый кран, с помощью которого можно отсечь разводку от подающей трассы, если придется ее ремонтировать или обслуживать насос. Вода в доме будет все равно.

Перед покупкой необходимо произвести предварительные расчеты. Они заключаться в определении требуемых рабочих параметров и характеристик гидробака. Обязательно посмотри это видео, там человек рассказывает как самостоятельно выбрать бак.

Мнение «чем больше емкость, тем лучше» – неверное. Слишком большой запас воды приведет к ее застаиванию. В результате могут размножиться вредные бактерии, образоваться осадок, появиться неприятный запах. Места такой бак занимает много, весит ответственно. Если потребление небольшое, а электроэнергия отключается редко, покупка такого оснащения нецелесообразна.

Слишком малая емкость неэффективна, так как насос будет включаться часто, что неблагоприятно сказывается на сроке службы. Для расчетов применяется специальная формула. В качестве альтернативного метода определения требуемого объема бака используют соответствие мощности насосной станции и размера емкости. Больше производительность – больше размер бака.

Для этого используют специальные таблицы. Если условия совсем стесненные, имеет смысл рассмотреть возможность приобретение насоса с плавным пуском, и не тратить деньги на гидроаккумулятор. Но если есть возможность установить оба элемента, преимущества будут заключаться еще и в экономии. Но главное, такая система будет работать долго и бесперебойно.

Как правильно выбрать гидробак

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Расчет параметров гидробака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Как правильно в системе водоснабжения рассчитать объем гидробака

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Функции, назначение, виды

Схема установки гидроаккумулятора в системе водоснабжения дома

В системе водоснабжения частного дома без гидроаккумулятора насос включается всегда, как где-то начинается расход воды. Эти частые включения приводят к износу оборудования и всей системы в целом. Каждый раз происходит скачкообразное повышение давления, а это сродни гидроудару. Чтобы оптимизировать частоту работы насоса используют гидроаккумулятор.

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Гидроаккумулятор нужен для других целей: если он не установлен в системе водоснабжения, то насос будет активироваться постоянно, когда открывается какой-либо кран. Если это происходит часто, то вся система быстрее изнашивается, так как каждый раз скачками повышается давление — случается гидроудар.

Гидроаккумулятор устанавливается с целью избавиться от гидроударов, а также продлить срок службы системы в целом. Еще гидроаккумулятор создает определенный запас воды (полезно, если отключили электроэнергию).

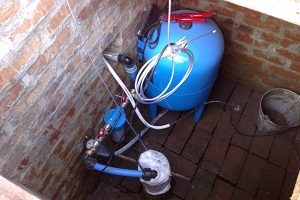

Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Порядок действий

Всего есть несколько вариантов подключения, которые зависят от типа используемого насоса:

• погружной вариант, который необходимо разместить в воду;
• поверхностный, крепящийся ближе к гидроаккумулятору.

За счет особенностей их конструкции разнятся схемы подключения накопительных систем.

Так, используя поверхностный насос, порядок действий будет следующим:

1. Сначала производится измерение давления воздуха в состоянии, когда мембрана пустая.

   Показатели не должны быть выше, чем давление, при котором может включаться насос.

   Второй показатель необходимо задавать на реле управления, устанавливая его на одну атмосферу больше, чем полученное значение от уровня давления воздуха.

2. Далее начинается сама сборка. Прежде всего монтируется коллектор, имеющий 5 разъёмов, к фланцевому штуцеру бака.
3. Теперь последовательно подключается сначала труба, идущая от насоса, во второй включается сам водопровод. Далее реле управления, манометр и к последнему штуцер гидробака (он уже должен быть подключен).

Все резьбовые соединения садятся на ФУМ-ленту, согласно общепринятым правилам для таких соединений. После этого можно начинать эксплуатацию установленного гидроаккумулятора.

Примите во внимание: желательно устанавливать такие агрегаты ближе к насосным станциям, для большей эффективности.

Подключение с использованием погружного насоса происходит таким образом:

1. Прежде всего сам насос необходимо погрузить в воду. После этого напорный шланг, идущий от него подключается к реле давления воды в такой же, как было описано выше, коллектор.
2. Далее от этого же коллектора делаем отвод для гидроаккумулятора.
3. Последний этап заключается в подключении еще одного патрубка к водопроводу, а остальные к системе управления насосом.

Необходимо между коллектором и насосом разместить обратный клапан, для предотвращения сливания воды обратно в скважину после выключения подачи воды.

Смотрите видео, в котором специалист разъясняет, как осуществить установку гидроаккумулятора для системы водоснабжения своими руками:
