Как выбрать гидроаккумулятор для системы водоснабжения

Установка, тестирование, подключение

Просто смонтировать гидробак не является сложной задачей – более насущной проблемой обычно является грамотный выбор объема и рабочего давления, поэтому лучше если все работы в комплексе будут проводить специалисты.

В первую очередь подбирается место под установку, которое должно соответствовать следующим требованиям:

• вибрация и шум от работающего оборудования не мешают жильцам,
• существует достаточное пространство для обслуживания и ремонта гидробака,
• обеспечена надежная опора на ровное и выставленное строго горизонтально основание.

При установке используются амортизирующие прокладки из резины, которые частично гасят вибрацию.

Для установки гидробака необходимо надежное основаниеИсточник de.decorexpro.com

 Подключение гидроаккумулятора к системе водоснабжения проводят в следующем порядке:

• Подготавливается ровная площадка на прочном основании, например, бетонном полу подвала.
• Гидробак устанавливается на основание, используя специальные прокладки.
• Проводятся контрольные измерения давления в цилиндре в нерабочем состоянии. Оно должно быть не менее 1,5 бар (атм). Это заводская настройка. При недостаточном давлении можно воспользоваться автомобильным насосом.
• На патрубок гидроаккумулятора устанавливается штуцер, имеющий пять выходов.
• Поочередно подключаются водяной насос, водопроводная труба, манометр и реле давления к выходам штуцера.

Для уменьшения вибрации применяют гибкие переходники. Их устанавливают на участке подключения агрегата к водопроводу. Следует следить за тем, чтобы просвет переходника не был меньше диаметра подключаемой трубы.

Видео описание

Подключение насоса к гидробаку показано на видео:

Гидробак заполняется водой и проверяется на наличие течей. При необходимости проводится дополнительная герметизацию резьбовых соединений.

Заливать в бак воду нужно очень медленно, чтобы избежать разрыва мембраны. При долгом хранении возможно слипание «груши», при постепенном наполнении гибкая форма плавно расправится.

Подключается электропитание и настраивается реле давления согласно инструкции к оборудованию.

При использовании погружного насоса необходимо установить обратный клапан. Он препятствует обратному оттоку воды в скважину.

Схема подключения гидроаккумулятора к элементам водопроводной сетиИсточник gkyzyl.ru

Популярные модели

Покупатель, приобретая гидроаккумулятор, основное внимание уделяет объему цилиндра. На сегодняшний день выпускаются и используются в быту модели вместимостью от 10 л до 200 л

Обычно, какой купить гидроаккумулятор для систем водоснабжения, выбирают просто по соотношению цена-качество. Производители предлагают модели, сочетающие в себе различную комплектацию и достойное качество по разумной цене. Рейтинг производителей выглядит следующим образом: Reflex, Jeelex, Wester, UNIPUMP, CIMM.

Заключение

Гидроаккумулятор – необходимый элемент для системы водоснабжения частного дома, который обеспечит долговечную работу насоса и бесперебойное снабжение водой. Чтобы аппарат прослужил долго и не требовал частых ремонтов, его нужно правильно подобрать и грамотно установить, для чего рекомендуется воспользоваться услугами грамотных специалистов. Разобравшись для чего нужен гидроаккумулятор, можно планировать его установку и искать хороших специалистов, которые сделают все на высшем уровне.

Причины поломок и способы их устранения

Самая уязвимая часть гидробака — резиновая мембрана. В процессе эксплуатации она постоянно подвергается растягиванию, а затем сокращается. Постепенно резина теряет эластичность и разрывается. О возникновении проблем с гидробаком могут свидетельствовать следующие симптомы:
вода поступает из системы небольшими порциями при высоком давлении, кран как-будто «плюется» водой;
стрелка манометра резко достигает больших значений и затем сразу же снижается до нуля.

Резиновые мембраны для гидробаков могут иметь различные формы и размеры. При замене мембраны следует использовать изделие, предназначенное для конкретной модели гидробака

Чтобы убедиться в том, что мембрана порвана, необходимо нажать на золотник ниппеля, чтобы выпустить воздух из накопительного бака и определить какое давление воздуха имеется в гидроаккумуляторе. Если при этом стрелка манометра сразу же пойдет вниз, значит воздуха, который обеспечивает необходимое давление, в гидробаке осталось очень мало. Необходимо полностью стравить воздух, если после этого из золотника потечет вода, значит мембрана точно порвана, необходим ремонт. Если же вода не пошла, мембрана цела, а воздух уходит из емкости через появившиеся щели, неисправные соединения или золотник.

О проблемах с гидробаком в системе горячего водоснабжения может свидетельствовать небольшая течь, которая появляется у предохранительного клапана водонагревателя. Действовать следует точно также: нажать на ниппель золотнитка, оценить количество воздуха, стравить его полностью и по наличию или отсутствию воды определить, цела ли мембрана гидробака.

Заменить мембрану в гидробаке не так уж сложно, кроме того, это значительно дешевле, чем ставить новое устройство. Для ремонта понадобится:

1. Приобрести новую мембрану, точно соответствующую порванной.
2. Аккуратно разобрать гидробак, отвинтив соединительные болты.
3. Вынуть порванную мембрану.
4. Установить на ее место новую мембрану.
5. Собрать гидробак.
6. Равномерно затянуть все болты.

Главная опасность при этом состоит в том, что неумелое обращение с устройством может привести к соскальзыванию края мембраны внутрь металлического корпуса. В результате работу придется переделывать. Чтобы этого не случилось, рекомендуется затягивать соединительные болты постепенно, чтобы обеспечить равномерное натяжение мембраны. Проблемы возникают, когда один болт полностью затянут и только после этого начинают работу со следующим. Край мембраны при этом смещается и может соскользнуть.

Еще одна ошибка — использование герметика в местах соединений. Применение таких составов приводит к уменьшению трения между резиной и металлом. В результате край мембраны смещается, а плотность соединения уменьшается, что в будущем может вызвать протечку воды.

Правила монтажа

При установке гидроаккумулятора, нужно, строго придерживаться определенных правил.

Первое, что нужно сделать, это подобрать участок в тепловой сети, где аппарат будет смонтирован.

Специалисты, настоятельно, советуют крепить расширительный бачок в обратную трубу, по которой циркулирует охлажденная вода.

Важно! Агрегат должен быть установлен пред насосным оборудованием. Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль

Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль.

У клапана то же предназначение, что и у гидроаккумулятора, но он способен выдерживать более высокие перепады давления.

Расширительный бак нормализует работу отопительной системы при незначительных скачках напора воды.

Прежде, чем приступить к монтажу, нужно выбрать место установки прибора. Не забывайте, что к устройству необходимо обеспечить свободный доступ, вам не должно ничего мешать добраться до регулировочного клапана воздушного отсека.

Между расширительным баком и насосом нельзя устанавливать запорную и регулирующую арматуру, она может существенно видоизменить гидравлическое сопротивление.

В помещении, где будет находиться гидроаккумулятор, температура воздуха должна быть не ниже 0 градусов. На поверхность приспособления не допускается воздействие механических нагрузок.

Приведение в действие редуктора для удаления воздуха из системы отопления частного дома, должно осуществляться, в соответствии с параметрами отопительной системы.

Если вы будете следовать всем вышеизложенным рекомендациям, то сможете собственными силами, без посторонней помощи, установить расширительный бачок.

Для чего нужен гидроаккумулятор в системах отопления, как его установить и настроить — предлагаем посмотреть в видеоролике.

Типы гидроаккумуляторов

В настоящее время в промышленности используются различные по конструкции гидроаккумуляторы. Основная классификация определяется принципом формирования запаса энергии и управления отдачей его в систему. В зависимости от этого критерия всё гидроаккумулирующее оборудование разделяется на три типа.

1. Баллонные.
2. Поршневые.
3. Мембранные.

В прежние годы часто применялись пружинные и грузовые гидроаккумуляторы, но из-за сложности эксплуатации и недостаточной эффективности от использования этих устройств постепенно отказались, и на сегодняшний день они встречаются крайне редко.

Баллонные гидроаккумуляторы являются самыми компактными и благодаря этому находят применение в условиях ограниченного пространства. Недостаток – сравнительно небольшой объём запасаемой жидкости. Это не позволяет использовать баллонные аккумуляторы в крупнообъёмных гидравлических системах, либо вынуждает увеличивать число аккумуляторов, что усложняет оборудование в целом.

Поршневые устройства в противоположность баллонным рассчитаны на создание запаса значительных объёмов масла – до 1000 литров на один гидроаккумулятор. Другое достоинство заключается в возможности контроля положения поршня, по которому контролируют запасённое количество жидкости. В качестве недостатка можно указать инерционность, которая выражается в медленной отдаче масла.

Мембранные гидроаккумуляторы применяются как раз там, где из-за инерционности не могут использоваться поршневые. В этих устройствах данный недостаток отсутствует – они высвобождают масло практически мгновенно. Это делает их предпочтительными для применения в быстродействующей гидравлике.

Этапы установки гидроаккумулятора для систем водоснабжения своими руками

Работы по установке приобретенного гидроаккумулятора производятся в несколько этапов. Первое, что необходимо сделать, это проверить давление в воздушной камере. Делается это просто, при помощи автомобильного насоса или компрессора, оборудованного манометром. Давление делается немного большим, чем показатель, при котором включается насос. Верхний уровень задается с реле и выставляется на одну атмосферу выше первичного уровня.

Далее стоит определиться со схемой монтажа.

Простая схема подключения гидробака для системы водоснабжения

Выбор схемы подключения гидробака

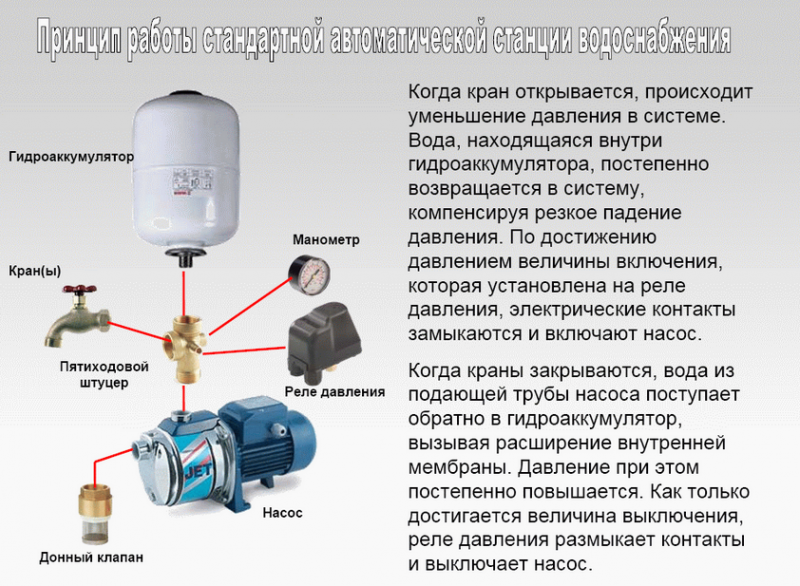

Наиболее удобным считается схема подключения гидроаккумулятора с пятивыводным коллектором. Монтаж производится согласно схеме, которая есть в технической документации. К штуцеру гидроаккумулятора прикручивается коллектор с пятью выходами. Остальные 4 вывода с коллектора занимают труба от насоса, водопровод на жилище, реле управления и манометр. Если не планируется установка измерительного прибора, то пятый вывод глушится.

Подключение гидроаккумулятора к системе водоснабжения

После сборки всех узлов сначала опускается в скважину или колодец насос (если система оборудована погружным насосом), или шланг (если помпа поверхностная). На насос подается питание. Вот, собственно, и все.

ФУМ-лента обязательна к применению при монтаже соединений
Важно! Все соединения выполняются с подмоткой ФУМ-ленты или льна. Следует понимать, что давление в системе будет достаточно высоким

Однако слишком усердствовать тоже не стоит, всего хорошо в меру. В противном случае возникает риск разрыва гаек на штуцерах.

Разобравшись с монтажом можно перейти к вопросу замены мембраны, которая чаще выходит из строя в моделях с вертикальным расположением. Здесь составим пошаговую инструкцию с фото примерами.

Теперь стоит подробнее разобраться с необходимым давлением.

Какое давление должно быть в гидроаккумуляторе: проверяем систему на работоспособность

Заводские настройки гидробаков подразумевают установленное давление в 1.5 атм. Оно не зависит от объема резервуара. Иными словами, давление воздуха в гидроаккумуляторе 50 литров будет таким же, как и 150-литровой емкости. Если же заводские настройки не подходят, можно переустановить показатели под удобные для домашнего мастера значения.

Очень важно! Не стоит слишком завышать показатели давления в гидроаккумуляторах (24 литра, 50 или 100 – не важно). Это чревато выходом из строя смесителей, бытовой техники, насоса

1.5 атм., установленные с завода взяты не с потолка. Этот параметр высчитан на основании многочисленных испытаний и опытов.
Таким манометром довольно просто измерить давление воздуха в емкости

Гидроаккумулятор: работа и причины его отказа

Одним из важнейших «игроков команды» становится гидроаккумулятор, позволяющий создавать и хранить запас воды, защищать систему и оборудование от форс-мажорных ситуаций.  Это устройство называют по-разному, иногда не совсем правильно: расширительный либо накопительный бак, гидробак, экспанзомат, мембранный бак, или просто — ГА. Это закрытая емкость, которая имеет гидравлическую камеру, изменяющую свой объем. Для того чтобы представить, как работает гидроаккумулятор, необходимо рассмотреть его конструкцию.

Устройство мембранного бака

Любой гидробак имеет определенное число элементов. В его состав входит:

• корпус, изготавливаемый из нержавеющей стали;
• мембрана (груша), которую делают из специальной, эластичной и прочной резины (EPDM, BUTYL);
• ниппель для подачи воздуха;
• фланец, оборудованный клапаном, он предназначен для закачки воды;
• специальные приборы — манометр, реле давления;
• платформа (опоры).

Как видно, устройство достаточно простое, однако непрерывная, интенсивная работа способна «сгубить» даже самые надежные конструкции. Современные качественные модели накопительных емкостей имеют большой эксплуатационный ресурс, работают долго, и без «капризов». Однако возможные неисправности гидроаккумулятора надо знать, так как исключить некоторые поломки все-таки нельзя.

Задачи сосуда и их выполнение

Накопительный бак состоит из двух камер: в одной из них находится воздух, в другой вода. Последний отсек заслуживает особого внимания. Это резиновый мешок, или мембрана. Принцип работы хранилища основан на сдавливании жидкости сжатым воздухом. Когда в системе расходуется вода, давление падает.

Гидробак незамедлительно реагирует на произошедшие изменения: он быстро восстанавливает параметры благодаря подаче новой порции жидкости, но без малейшего участия насоса. Естественно, редкое включение в работу этого главного прибора насосной станции гарантирует его более длительную эксплуатацию.

С помощью реле для гидробака задают два важнейших параметра давления воды: его верхний и нижний пределы. Когда значение становится минимальным, гидроаккумулятору «помогает» насос: он включается и работает до тех пор, пока давление снова не достигнет максимальной (заранее установленной) отметки.

Мембранный бак устраняет наиболее частые проблемы, возникающие при работе автономного водоснабжения, систем отопления либо экономичных гелиосистем. Аккумуляторы воды помогают:

• стабилизировать давление;
• быстро выровнять напор воды при интенсивном ее использовании;
• предотвратить возникновение гидроударов, крайне опасных для системы;
• гарантировать подачу воды при выходе из строя насоса, из-за перебоев с электроэнергией, но в этом случае гидробак должен иметь большой объем;
• значительно продлить жизнь главного элемента насосной станции, так как редкие периоды работы гидравлической машины исключают быстрый износ оборудования.

Особенность мембранного бака в том, что КПД этого прибора-сосуда не определяется. Устройство или работает, или нет.

Симптомы неисправности гидроаккумулятора

Мембранный бак — относительно простая конструкция. Поэтому часто возможные неисправности гидроаккумулятора можно обнаружить визуально.

Одним из признаков его «бездействия» становится участившееся срабатывание предохранительного клапана. Когда давление в системе повышается до предельных значений, он сбрасывает воду, защищая приборы и трубы. Другие симптомы неисправности:

• неоправданное включение насоса в работу при каждом водозаборе;
• неравномерный поток жидкости из крана — рывками, маленькими порциями;
• манометр, показывающий, что изменение давления идет скачкообразно: в этом случае стрелка прибора сначала резко идет вверх, потом падает до нуля.

При обнаружении этих признаков можно быть практически уверенными в том, что гидроаккумулятор либо некорректно работает, либо неисправен. Поиск источника проблемы и ее устранение — следующая операция, которая предстоит владельцам гидробака и насоса (насосной станции).

С ремонтом неисправного гидробака медлить нельзя. Игнорирование некорректной работы накопительного оборудования приведет к тому, что вскоре проблема коснется не только емкости, но и других элементов системы водоснабжения или отопления. Такой сценарий вряд ли кого-то воодушевит, так как в этом случае расходы на исправление серьезно возрастут.

Виды гидробаков для систем водоснабжения

Имеющиеся на рынке гидроаккумуляторы, принцип работы которых одинаков, делятся на несколько видов по ряду признаков и функциональным особенностям. Прежде всего по способы монтажа различают:

• Горизонтальные — применяются для больших объемов воды. Несколько сложнее в эксплуатации из-за низкого расположения горловины (приходится полностью сливать воду для смены или осмотра рабочей мембраны или золотника).
• Вертикальные — используются для малых и средних объемов. Проще в эксплуатации, так как нет необходимости полностью сливать воду и демонтировать часть обвязки, как в случае с горизонтально расположенными баками.

По температуре рабочей жидкости гидробаки бывают:

• Для горячей воды — используется в качестве материала для мембраны термостойкий материал. Чаще всего это бутиловый каучук. Он стабилен при температурах воды от +100-110 градусов. Такие баки визуально отличаются красным цветом.
• Для холодной воды — их мембрана изготавливается из обычной резины и не может стабильно работать при температуре более +60 градусов. Эти баки окрашиваются в синий цвет.

Резина для обоих видов гидроаккумуляторов биологически инертна и не выделяет в воду никаких веществ, портящих ее вкусовые качества или вредящих здоровью человека.

По внутреннему объему гидробаки бывают:

• Малой вместимости — до 50 литров. Их применение ограничено крайне малыми помещениями с минимальным количеством потребителей (фактически это один человек). В исполнении с мембраной или баллоном для горячей воды подобные устройства часто применяют в отопительных системах закрытого типа.
• Средние — от 51 до 200 литров. Применяются исключительно для водоснабжения как горячей, так и холодной водой. Могут некоторое время отдавать воду при отключении водопровода. Универсальны и достаточно бюджетны по стоимости. Идеальный вариант для домов и квартир с 4-5 жильцами.
• Большого объема от 201 до 2000 литров. Способны не только стабилизировать давление, но и длительное время обеспечивать запасом воды потребителей в случае отключения ее подачи из водопровода. Подобные гидробаки имеют большие габариты и вес. Стоимость их также велика. Применяются в больших зданиях типа гостиниц, образовательных учреждений, санаториев и больниц.

Оптимальные показатели

Кроме емкости, таким же важным является подходящий показатель давления в незаполненном гидробачке. Это значение обычно наносится на корпусе каждой отдельной модели. Не составит труда подсчитать, какой именно параметр окажется идеальным в том или ином случае. Он выявляется, опираясь на гидростатическое давление, ведь оно зависит от высоты, до которой необходимо поднять жидкость. Например, если уровень высоты труб в жилище дойдет до 10 м, то параметр давления составит 1 бар

Кроме того, очень важно учитывать, что рабочее давление гидробачка не должно быть более, нежели стартовое давление насоса

Например, для обеспечения стабильной подачи жидкости в условиях дома с двумя этажами понадобится качественный гидравлический бачок, имеющий рабочий уровень мощности в 1,5 бара, и топовую мощность до 4,5 бара. В большинстве случаев фирмы-производители формируют воздушное давление в гидроаккумуляторе, составляющее 1,5 бара. Однако в определенных случаях значения могут быть и другими. Именно поэтому перед стартом использования агрегата нужно проверять данные значения, пользуясь манометром. Эта деталь подсоединяется к ниппелю гидравлического аккумулятора.

Обвязка расширительного бака

Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:

1. На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
2. После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
3. Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
4. На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой – это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
5. К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
6. Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
7. В конце подключают электрический кабель питания к реле – монтаж автоматики на этом можно считать законченным.

Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.

Подведем итоги

Имея дело с системой водоснабжения, мы обычно самым главным в ней считаем насос. Если насос исправен – значит, есть и вода.

Но ведь насос, забирая воду из скважины, колодца или того же водопровода, закачивает ее в гидроаккумулятор, скажем еще точнее, в резиновую мембрану или грушу внутри его.

Вода накачивается в гидроаккумулятор. Достигнув определенной отметки, давление, выставленное при настройке, дает сигнал насосу к прекращению закачки воды.

И только когда работает душ или стиральная машина, или происходит другой расход воды, датчики давления дают сигнал насосу о возобновлении работы.

Гидроаккумулятор для систем водоснабжения бережет и наш водопровод, и собственно насос, и энергию, и тем более наши нервы.

Его размер и мощность насоса вполне можно рассчитать, сам он недорог, техобслуживание не сложно, а ремонт необременителен.

Именно гидроаккумулятор принадлежит к тем вещам, которые могут сделать ваш загородный дом действительно по-современному комфортным!
