Надежные рольставни своими руками: 6 основных преимуществ

Крепление каркаса рольставни к проему

Встроенный монтаж

рис. 12

Снимите защитную пленку с короба рольставни и установить каркас на место монтажа. Сверлить отверстия для установки дюбелей рекомендуется длинным буром, чтобы избежать повреждения элементов роллеты.

Осуществляя крепеж необходимо периодически контролировать правильность установки при помощи монтажного уровня.

Каркас должен быть надежно закреплен и не представлять потенциальной опасности для здоровья и жизни людей. Для крепежа запрещается использовать силикон, деревянные заглушки или монтажную пену.

При монтаже рольставни с электроприводом необходимо соединить кабель с клеммами выключателя в соответствии с инструкцией по подключению электродвигателя рольставни.

При монтаже механического типа привода рольставни — заправьте ленту, шнур или корд в направляющие.

рис. 13

рис. 14 В просверленное ранее отверстие, в стене (для накладного типа монтажа), заправьте кабель двигателя или ленту. Кордовый трос или шнур необходимо заправить в предохранительную пружину или трубку, и закрепить.

Закрепить приводные механизмы: карданный, кордовый, шнуровой или ленточный.

рис. 15

рис. 16

Крепление приводных механизмов при встроенном монтаже производится на направляющую шину при помощи саморезов или заклепок.

Использование ролетов в интерьере

Все больше людей сегодня отказываются от классических гардин в пользу рулонных штор

Такое внимание обусловлено многогранностью в дизайне интерьера

В гостиной использовать рольставни на окна внутренние тканевые следует с осторожностью. Главный критерий выбора — сочетание с основной отделкой стен

Если комната достаточно большая, можно использовать защитные шторы, которые идут в контраст со стенами.

Идеальными для гостиной станут рольшторы типа «день-ночь». Чередование контрастных полос станет выигрышным акцентом в интерьере гостиной.

Обратите внимание! При подборе рулонных штор для спальни дизайнеры рекомендуют присмотреться к текстильным вариантам плотной фактуры со светоотражающим эффектом, чтобы можно было спокойно отдохнуть в любое время суток. Что же касается цвета, психологи советуют пастельные тона

Например, бежевый, желтый, бледно-розовый.

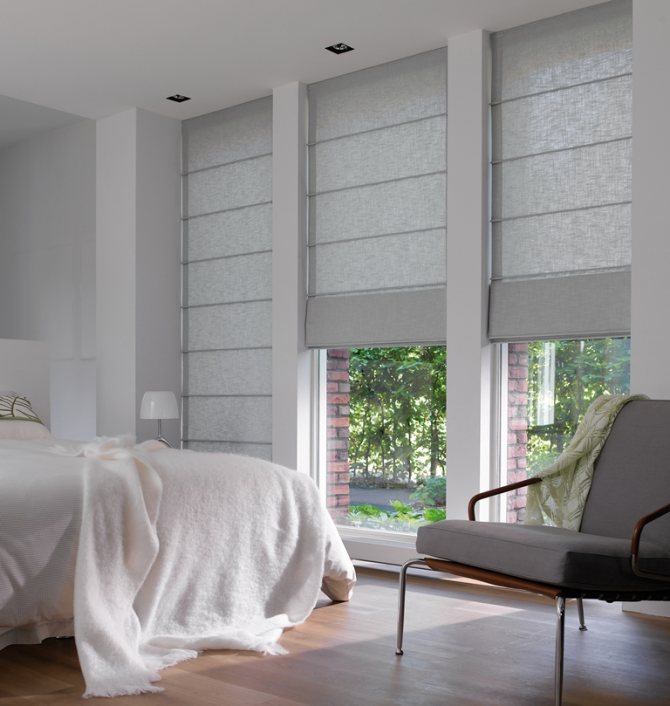

Ролеты в спальне

Если же все-таки хочется сделать акцент на окнах, лучше применять натуральные и природные оттенки, которые не будут раздражать — васильковый, коричневый, зеленый.

При подборе ролетов для оформления комнаты ребенка руководствуются 3 принципами:

• практичность;
• эстетичность;
• безопасность и экологичность.

Под эти критерии подходят модели, пропитанные специальным пыле- и грязеотталкивающим составом. Дети любят рисовать на всех доступных и недоступных поверхностях. Ролеты не станут исключением. Именно пропитка сократит уход за ними по максимуму.

Что же касается цвета, то принцип обычной спальни сохраняется. Не стоит выбирать раздражающие оттенки. Лучше выбрать пастельный цвет под тон обоев, либо присмотреться к натуральным вариантам.

Рольставни в детской

Тканевые шторы на окнах в кухне — это выигрышный и практичный вариант. Здесь можно разгуляться в цвете и поэкспериментировать — подбирать оттенки в цвет интерьера, использовать более 1 цвета. Конструкции в этой части дома принято крепить именно на раму окна, чтобы создать дополнительное пространство для техники и бытовых приборов.

Если хозяин или хозяйка дома не может подобрать идеальные тканые рольставни в магазине, их всегда можно изготовить по индивидуальному дизайну. Выйдет это немного дороже, но результат точно обрадует.

Вам это будет интересно Сколько холлофайбера нужно для наполнения подушки и какой выбрать

Этапы настройки и регулировки ворот

Чтобы отрегулировать концевые выключатели, нужно использовать шестигранник (пластиковый или металлически), который, как правило, прилагается в комплекте к готовым воротам. Стоит выяснить максимальное и минимальное положение полотна (нижнее и верхнее). Нижнее задают благодаря нижнему концевому выключателя, верхнее – благодаря верхнему. Выключатели расположены сбоку короба.

Верхнее положение полотна регулируется так, чтобы одна из ламелей была в проеме направляющих, далее выполняются электрические подключения. После переходим к установке передней части короба, закрепляя ее с помощью заклепок или саморезов. Качество креплений тут тщательно проверяется.

Откройте и закройте ворота несколько раз подряд, чтобы регулировать то, как идет полотно. После подобной проверки монтаж считается оконченным. Остается снять с ламелей пленку и убрать пыль.

Виды и особенности

Рольставни давно уже стали популярным материалом. способным выполнять защиту окон, дверей, ворот гаража и других пространств.

Они не только справляются с защитой, но и плотно скрывают помещение от попадания солнечных лучей и шума, производимого со стороны улицы.

Рынок предлагает множество рольставней, отличающихся по технике производства. материалу, с помощью которого создано изделие, способу установки и эксплуатационному назначению.

По способу установки такие изделия подразделяют на встроенные и накладные. Накладные изделия устанавливаются поверх проема, который нуждается в защите, а встроенные устанавливаются во внутреннюю часть проема.

Специалисты рекомендуют использовать рольставни с внутренней установкой, потому что они устойчивы к механическому воздействию, плотно держатся, не подвергаются искривлению, и с эстетической точки зрения привлекательнее, чем второй вид.

По материалу, добавленному в производство, рольставни разделяют на :

Они не применяются в проемах с большим пространством, но обладают отличными декоративными свойствами. Такие ставни защищают помещение от шумовых помех и прямых лучей солнца, но от кражи со взломом они не могут спасти имущество хозяина;

Такие рольставни производят из металлического профиля с окрашенной или оцинкованной поверхностью. Они защищают собственность от проникания недоброжелательных лиц на территорию владельца.

Такой вид изделий наиболее часто встречается в современном строительстве ;

Этот вид рольставней похож на стальные по своим свойствам и характеру защиты помещения, но имеет меньший вес, и отличаются доступной ценой. Такие ставни используют владельцы магазинов и жители первых этажей в многоквартирных домах;

Обычно такие изделия производят из высокопрочного алюминия или металлического профиля. Именно эти рольставни применяют в помещениях, которые нужно максимально оградить от проникновения злоумышленников.

Установка таких рольставней производится в учреждениях, связанных с финансами, и учреждениях с повышенной безопасностью. Часто изготовители оснащают эти изделия электрическим приводом и управлением с помощью пульта на дистанции;

Рольстани из дерева применяют как декоративный материал, выполненный без добавления искусственных составляющих и отличающийся высокой экологической безопасностью.

Такие ставни защищают помещение от попадания солнечных лучей и служат теплоизолирующим материалом;

Подобные рольставни сделаны из профиля с использованием прочного металла, с вставками из пластика. Такие вставки могут производиться в любой форме. Этот вид конструкций отличается высокой ценой, но, в то же время, и качеством производства.

Мастера предпочитают устанавливать такие конструкции в помещениях, где требуется контроль за другим помещением, а так же должно производиться регулярное проветривание.

Перфорированный вид рольставней часто используют в установке витрин магазина.

По назначению рольставни подразделяют на санитарно-технические, оконные и гаражные.

1. Предназначение санитарно-технических рольставней – это надежная защита и визуальное скрытие предметов технологического оборудования, таких как счетчик, вентили или металлические трубы.
2. Оконные рольставни устанавливают в проемы помещения и надежно защищают от проникновения посторонних лиц и дневного света.
3. Рольставни для гаража защищают имущество хозяина от кражи. Такой вид рольставней служит заслуженной альтернативой тяжелым металлическим воротам.

На сегодняшний день ассортимент рольставен огромен, и представлен в различных видах и цветах.

Наибольшей популярностью пользуются горизонтальные рольставни. их широко применяют для защиты финансовых учреждений, в частных домах, квартирах и для защиты магазинов. Мастера рекомендуют устанавливать противовандальные ставни – защитные роллеты.

У этих изделий повышенная прочность. легкость в установке и управлении, и другие положительные характеристики.

Рольставни различаются по виду работы на механические и ручные. В ручном типе владелец прикладывает усилия для отпирания и закрытия ставней, а в механическом достаточно лишь нажать на кнопку, предусмотренную на специальном пульте дистанционного управления.

Существует еще один подвид подобных конструкций – роллетные ворота. Они часто применяются для скрытия от посторонних глаз гаражей и отличаются еще большей прочностью изделия.

Оценить степень защиты такими воротами можно в видео ниже, где показан краш-тест конструкции:

Принцип работы системы

Качество работы ворот зависит от правильно подобранных к нему элементов, поэтому комплектующие должны быть от одного производителя. Исключение могут составить привод и автоматика.

Устройство роллетных ворот:

Полотно из роллетных профилей – ламели, соединенные между собой продольными зацепами.

Направляющие – 2 вертикальные шины, ширина которых находится в зависимости от толщины элементов полотна, а длина от высоты проема и способа установки.

Во время работы ворот в П-образные профили попадают ламели, которые там удерживаются за счет особых замков-креплений. Для защиты механизма от мусора и грязи в пазах установлены специальные щетки или уплотнители из полимерных материалов трубчатой формы.

Приемный вал – на него наматывается полотно створки при открытии. Представляет собой восьмиугольную призму, которую приводят в движение два шарикоподшипника, установленные по краям. Изготавливается из высокопрочной, иногда оцинкованной, стали.

Вал может находиться в одном положении или менять его, смещаясь ближе к проему во время открывания или закрывания ворот. Второй вариант обеспечивает более гладкое скольжение ламелей, которые сразу попадают в паз и не испытывают дополнительных нагрузок.

Короб – необходим для защиты рулона от внешних факторов, бывает квадратной или полукруглой формы.

Привод – различают механический (для ручного открывания) и автоматический. Подбирают с запасом мощности, на случай внешних природных воздействий. Исключение — приводы с системой распознавания препятствий, они сами способны о себе позаботится, но требуют четкого соответствия весу полотна. Тяжелые рольставни требуют более мощного привода.

Еще приводы подразделяются на:

• внутривальные – обычно встроены в конструкцию и недоступны без ее демонтажа;
• осевые – выносные, крепятся на стене у короба и соединяются с валом муфтой или цепным типом соединения.

Последние более дорогие. Рекомендуются для тяжелых ворот.

Замки – в зависимости от привода устанавливают ригельный (от ключа) или автоматический тип запирающего устройства.

Ворота роллетные имеют ограничения по габаритам:

• по ширине – от 150 до 430 см;
• по высоте – от 150 до 270 см;
• по весу створки – от 4,7 до 80 кг, более тяжелые варианты практически не встречаются.

Конструкция обладает достаточно простым механизмом действия. При открывании полотно, состоящее из ламелей, сворачивается в рулон, который скрывается в специальный короб. Располагаться он может как внутри, так и снаружи бокса.

Управление автоматической системой предусмотрено в нескольких вариантах:

• кнопкой, которая устанавливается в стене у створки;
• дистанционно – с пульта или специального брелка, радиус действия – 50 м;
• с помощью интеллектуальной системы, датчики которой реагируют световые, температурные или другие изменения.

Ручной привод – открывание ключом, зачастую используется как резервный, на случай если отключено электричество. Хотя при бюджетном варианте для небольших по габаритам конструкций он может являться и основным. Для таких случаев существует ограничение по весу полотна – не более 30 кг.

Самостоятельное изготовление ворот-рольставней

Порядок изготовления ворот-рольставней

Перед началом работ необходимо определиться со способом установки ворот в гараже. Бывает встроенная, внешняя и внутренняя установка ворот-рольставней.

Мастера-самоучки в большинстве случаев применяют внешнюю установку, при которой коробку монтируют над проёмом. Эта технология привлекает тем, что для неё не нужны дополнительные подготовительные работы.

Типы монтажа гаражных ворот-рольставней

Изготовление рольставней состоит из 3 этапов:

• Подготовительный этап – выполнение всех нужных для работы замеров, проверка уровня проема ворот и качества откосов;
• Выбор подходящего материала, при котором учитывают необходимую глубину установки креплений с учётом прочности материала стен гаража;
• Установка конструкции ворот-рольставней.

Инструменты

Для выполнения работы необходимо приготовить следующие инструменты:

• Перфоратор;
• Шуроповёрт;
• Электродрель;
• Болгарка;
• Кувалда;
• Слесарный молоток;
• Пассатижи;
• Ножовка;
• Кусачки;
• Ножницы для резки металла;
• Напильник;
• Набор отвёрток;
• Ключи;
• Силиконовый пистолет;
• Электрический тестер;
• Паяльник мощностью 60 Вт;
• Электрическая переноска длиной 20-30 метров;
• Электрический индикатор;
• Рулетка длиной 5 метров;
• Штангенциркуль;
• Свёрла по бетону и металлу;
• Защитные очки;
• Леса или лестница для выполнения работ вверху проёма ворот.

Чертёж и конструкция ворот-рольставней

Конструкция ворот-рольставней

При подготовке к работе сначала просчитывают основные размеры пролёта ворот и габариты необходимой роллеты и всех её составляющих, изготавливаемых с помощью нарезки на нужные размеры заготовок-длинномеров.

После этого готовят подробный чертёж, в котором указывают размеры роллеты (высота и ширина). Все размеры зависят от габаритов проёма гаража и способа установки ворот.

Кроме того, в чертеже указывают:

• размер полотна роллеты,
• длину шины,
• габариты короба
• длину октогонального вала.

Основные работы

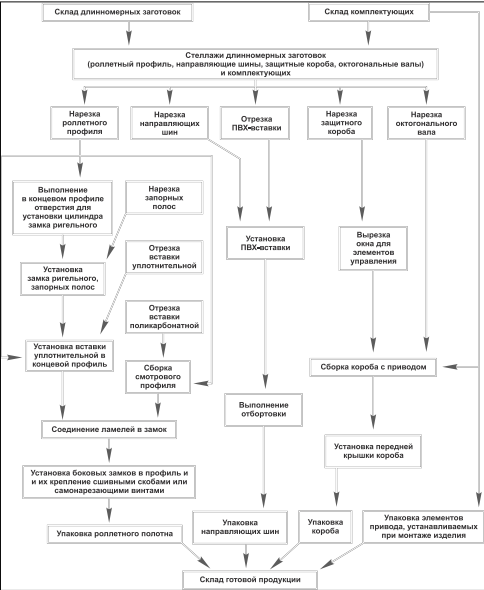

Процедуру подразделяют на несколько последовательных этапов:

• Нарезка отдельных ламелей полотна нужной длины и удаление заусенцев на срезах;
• Установка уплотнителя в профиль, крепление запорных полос и установка замка;
• Нарезка направляющих шин длины и удаление заусенцев на срезах, установка в них специальных уплотнителей;
• Если потребуется, производят отбортовку в шинах;
• Изготовление защитного короба, для защиты, вырезание окна предназначенного для установки элементов управления механизмами;
• Обрезка октогонального вала, после чего участок среза шлифуют;
• Формирование полотна ворот из отдельных ламелей;
• Монтаж защитного короба и установка в нём приводов.

Чтобы самостоятельно сделать ставни для роллетных ворот, нужно приготовить специальные приспособления и инструменты, такие как:

• Столы, на которых будет удобно нарезать заготовки;
• Специальные станки, предназначенные для нарезки деталей рольставней;
• Торцовая пила;
• Слесарный верстак;
• Воздушный компрессор.

Для правильной установки ворот-рольставней потребуются простейшие инструменты. Перед началом монтажа необходимо подготовить пролёт для установки ворот. Нужно устранить все дефекты и выровнять неровности на стенах, иначе ворота-рольставни не будут герметичны, шины не будут плотно прилегать и даже могут образоваться зазоры.

При подготовке отверстий придётся особенно поднапрячься

Наиболее сложная работа – подготовка необходимых отверстий и установка крепёжных элементов. Отверстия сверлят с помощью перфоратора на расстоянии 50 см, крепление выбирают с учётом материала, из которого изготовлены стены.

Для установки ворот-рольставней на стены из бетона нужно применять стальные анкеры, вкручивая их в дюбеля из пластика. Металлические конструкции требуют использования винтов-саморезов, а в кирпичные стены загоняют стальные анкера. Для дерева необходимы шпильки или шурупы.

После подготовки крепления возводят каркас, монтируют шины и устанавливают механизм привода. Установку шин и короба нужно выровнять, проверив уровнем. К приводу подключают электропроводку.

В конце собирают полотно ворот, устанавливают тяговые пружины и замки. После этого останется только заделать все оставшиеся отверстия и установить различные аксессуары.

Основные этапы установки роллетов

Перед началом установки рольставней своими руками по инструкции рекомендуется вывести управляющие элементы устройства. Величина подготавливаемых отверстий зависит от вида тягового механизма. Например:

• Чтобы провести кабель электродвигателя, а также в случае использования ручного подъема подготавливаются отверстия с диаметром 12 мм. Этого вполне будет достаточно.
• Если планируется управление производить ленточным способом, то величина отверстия должна составлять 16 мм.
• Если же будет проводиться монтаж карданного механизма, то диаметр для управляющих элементов должен быть 20 мм.

Следующий этап работы – это сборка самого каркаса роллетов, в состав которого входит короб и направляющие. В коробе необходимо просверлить отверстия таким образом, чтобы они располагались напротив отверстий на стене именно там, где планируется крепление.

После подготовительных работ к месту монтажа прикладывается собранный каркас согласно приложенной инструкции. Это можно увидеть на видео. Посредством строительного уровня необходимо проверить, насколько правильно он расположен в пространстве, а также степень симметричности проему. Далее, используя крепкие и качественные инструменты, просверливаются отверстия для дюбелей напротив уже подготовленных на каркасе конструкции. Таким образом, можно снизить риск повреждения рольставней во время монтажа.

Главные требования к установке – точность и симметрия

В процессе монтажа важно постоянно обращать внимание на то, равномерно и достаточно ли затянуты крепежные элементы, а также периодически наблюдать за правильным расположением короба и шин. Потому как допущенный перекос конструкции будет очень сложно исправить, к тому же визуально общая картина будет выглядеть непривлекательно и на функционировании рольставней это также скажется

После установки и крепежа короба своими руками присоединяется электропроводка системы управления согласно электрической схеме или инструкции

В заранее подготовленные отверстия устанавливаются элементы выбранной системы управления

После установки и крепежа короба своими руками присоединяется электропроводка системы управления согласно электрической схеме или инструкции. В заранее подготовленные отверстия устанавливаются элементы выбранной системы управления.

Завершающая стадия установки рольставней заключается в сборке полотна из ламелей. Оно закрепляется ригелями к валу, далее монтируют систему управления и стопоры, которые предназначены для того, чтобы ограничивать нижние и верхнее положение роллетов. В конце монтажа проводится тестирование работы конструкции путем десятикратной ее установки в приподнятом и опущенном состоянии.

Заключительными являются работы по снятию пленки с ламелей и их очищения от монтажной пыли. Технологические отверстия закрываются специальными заглушками, а элементы крепления рассверливаются в целях недопущения их последующего несанкционированного демонтажа.

Типы ролет

1. Защитные металлические рольставни. Они устанавливаются на пластиковые окна с внешней стороны, поскольку по своим характеристикам не уступают металлическим решеткам.
2. Тканевые ролеты. Они выполняют декоративную функцию, поэтому их называют рулонными шторами. Кстати, только такого типа шторы можно установить, например, на мансардных окнах наклонного типа. Очень эффектно смотрятся такие ролеты, когда рисунок на ткань, из которой они изготовлены, выполнен посредством фотопечати.

Эти ролеты подразделяются по функциональному назначению:

• для затемнения;
• для рассеивания света.

Преимущества такого типа штор

• В отличие, например, от жалюзи тканевые ролеты, которые установлены на пластиковые окна, могут быть изготовлены из любой ткани, что дает возможность подобрать их под разнообразный интерьер.
• В отличие от обычных штор рулонные не выгорают на солнце, поскольку ткани для их изготовления пропитываются специальными составами. Благодаря таким пропиткам, тканевые ролеты обладают пылеотталкивающим свойством.
• С помощью затемняющих тканей можно защититься от проникновения дневного света в помещения. Особенно это актуально для детских комнат.
• Рулонные шторы позволяют закрыть лишь некоторую часть окна, чтобы защититься от прямых солнечных лучей.

Установка рулонных штор открытого типа своими руками

1. Убедитесь в том, что в комплекте есть все необходимое для выполнения монтажа на пластиковые окна. Для этого распакуйте ролеты и сверьте комплектность с тем перечнем, который указан в инструкции производителя.
2. Произведите сборку шторы, поместив вставки в кронштейны и соединив их с валом.
3. Полностью размотайте штору с вала. Приложите штору к окну (в месте предполагаемого крепления), чтобы убедиться, что закрывается все стекло.
4. С применением саморезов нужно установить кронштейн, не имеющий управления.
5. Разматывая и сматывая ткань, фиксируя другой кронштейн (с управлением) свободной рукой, проверьте отсутствие перекосов. Если таковые имеются, то отрегулируйте горизонтальность вала.
6. Теперь можно закрепить саморезами и второй кронштейн.
7. На заключительном этапе монтажа производится регулировка высоты цепочки, а также установка ограничительных элементов, удерживающих штору в определенном положении. Например, чтобы зафиксировать штору в самом низу, устанавливаются ограничительные элементы на самой цепочке.

Установка ролетов закрытого типа своими руками

1. Проверив комплектность купленных штор, обезжирьте места предполагаемой установки вала и направляющих, используя кусок ткани и спирт.
2. Направляющие правой и левой сторон отличаются друг от друга срезами боковых выступов. Благодаря этим срезам, выступы не будут упираться при монтаже в кромку нижнего штапика окна. После прикладывания одной из направляющих к окну, обозначьте ее верхние окончания (справа и слева), чтобы потом не пришлось подрезать их при установке защитного кожуха.
3. Перед началом монтажа кожуха необходимо снять с него боковины, не сломав пластиковых креплений.
4. Сняв пленку, которая защищает клейкую основу, приступаем к монтажу короба. Для этого вам нужно запастись шилом, карандашом, отверткой и саморезами.
5. С помощью цепочки дайте шторе развернуться так, чтобы она полностью закрыла оконное стекло.
6. Аккуратно, чтобы не дать приклеиться кожуху основательно, приложите его к окну в том месте, где он будет крепиться, и отрегулируйте горизонтальность и центровку рулонной шторы.
7. Шилом отметьте места крепления вала саморезами (сначала с той стороны, где нет механизма управления). После закрепления убедитесь в правильности работы шторы, проверив ее наматывание и разматывание с помощью цепочки (ткань должна ходить строго параллельно боковым штапикам окна).
8. Закрепите второй кронштейн короба саморезами.
9. Устанавливаем пластиковые направляющие. Если необходимо подрезать эти элементы, то укорачивать их нужно сверху, не трогая нижний боковой срез. Если все хорошо, то приклейте направляющие, сняв пленку, которая служит защитой для клейкого основания.
10. Приступаете к регулированию цепочки в механизме подъема опускания. На этом этапе нужно также установить ограничители, фиксирующие штору в любом положении.
11. Установите на место боковины защитного кожуха.

По такому же алгоритму устанавливаете ролеты своими руками на все остальные пластиковые окна в доме. Для более точного представления о процессе монтажа рулонных штор рекомендуем посмотреть видео, которое представлено на сайте.
