⚠️ реле напряжения 220 в для дома: как правильно организовать защиту бытовой техники

Проверка РН с помощью мультиметра

Полноценные испытания удастся провести при помощи специального оборудования в электротехнической лаборатории. Однако точность показаний выходного вольтажа получится проверить и обычным мультиметром. Прибор необходимо переключить в режим измерения переменного напряжения до 700 В. На переключателе это обозначается как «ACV 700».

Затем мультиметром предстоит определить напряжение на выходе РН, и сравнить это значение с показаниями на дисплее защитного устройства. Нужно понимать, что оба прибора имеют некоторую погрешность измерения. Показания должны примерно совпадать. Разница в 2-3 В — это не повод для паники. Но если отличия более существенны, то в РН есть неисправность.

Реле контроля напряжения выбирается с учетом количества питающих фаз и максимальной мощности потребителя. Желательно приобретать защитное устройство с запасом по току в 20-30 %. Если необходимо контролировать потребляемый ток, то лучше установить прибор со встроенным амперметром.

Схемы подключения реле напряжения наиболее известных брендов

Разобравшись в общих чертах, каким образом выполняется монтаж РН, попробуем понять, как подключаются некоторые модели наиболее популярных в России марок. Попутно ознакомимся с отзывами от реальных владельцев об этих устройствах, которые редакция Seti.guru смогла найти на просторах сети Интернет.

Проверка реле напряжения без монтажа

Реле напряжения «Зубр»: что предлагает производитель

Изначально производилось такое оборудование в Донецке, но сегодня можно найти изделия российского производства. Однако, несмотря на то, что делаются российские и донецкие приборы из одних запчастей, называется реле напряжения «ZUBR» производства России иначе – «RBUZ», т.е. наоборот. Почему так произошло? На момент перевода производства в РФ уже была зарегистрирована компания «Зубр», именно поэтому пришлось менять название. Но на качестве продукции это никак не отразилось.

Предлагаем ознакомиться с отзывами об изделиях данной фирмы.

Отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик:

Еще один отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик: http://otzovik.com/review_2034684.html

Предлагаем ознакомиться со схемой подключения этого РН.

Реле напряжения «УЗМ 51М»: схема подключения и особенности

Прекрасно зарекомендовавшее себя оборудование, обладающее такими качествами, как:

• простота монтажа;
• большие номинальные токи (до 63А);
• автоматическое включение, задаваемое пользователем (10 сек. или 6 мин);
• используется со всеми типами заземления;
• диапазон температур − от -40 до +55°С.

Минусом можно назвать габариты устройства, которое занимает 2 стандартных места на дин-рейке и равно 35 см. Однако отзывы о приборе говорят о том, что этот недостаток несущественен.

УЗМ 51М

Также предлагаем ознакомиться со схемой подключения подобного оборудования.

Производит ли известейший бренд «Legrand» подобное оборудование

Марка, давно заслужившая популярность в России. Сразу оговоримся, что, несмотря на широкую линейку автоматики, непосредственно РН фирма не производит. Единственное, что есть у бренда, – это довольно качественные контакторы, отличающиеся сравнительно невысокой стоимостью, в сравнении с остальными известными брендами. Судя по отзывам, потребители в восторге от подобного оборудования.

Отзыв о контакторе IEK КМИ-34012:

Подробнее на Отзовик:

Однофазное реле напряжения АВВ

Идеальное оборудование по соотношению «цена−качество». Больший упор компания делает на трёхфазные РН, но в линейке можно найти и однофазные устройства. Компания уже не первый год на российском рынке. Популярность бренда обусловлена широкой линейкой изделий, невысокой стоимостью, надёжностью производимой продукции. Схема подключения оборудования этой фирмы практически не отличается от предыдущих. Её можно увидеть на боковой стенке реле.

«РН 113» от компании «Новатек»: двойственное впечатление

Качество этой российской фирмы-производителя доказано временем, однако, смущает одно обстоятельство. Согласно заявленным техническим параметрам, устройство выдерживает ток до 32А. Произведя нехитрые расчёты, команда редакции Seti.guru пришла к выводу, что для такого тока потребуется провод сечением 6 мм². И вот здесь вся загвоздка – контакты РН113 не рассчитаны на такие жилы. Они довольно слабые, обжать кабель сечением 6 мм² неспособны. Но обычный потребитель, бытовая техника которого не работает со столь высокими токами, недостатком это не считает. Об этом говорит и множество положительных отзывов, найденных нами в сети Интернет.

Отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик:https://otzovik.com/review_4913700.html

Еще один отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

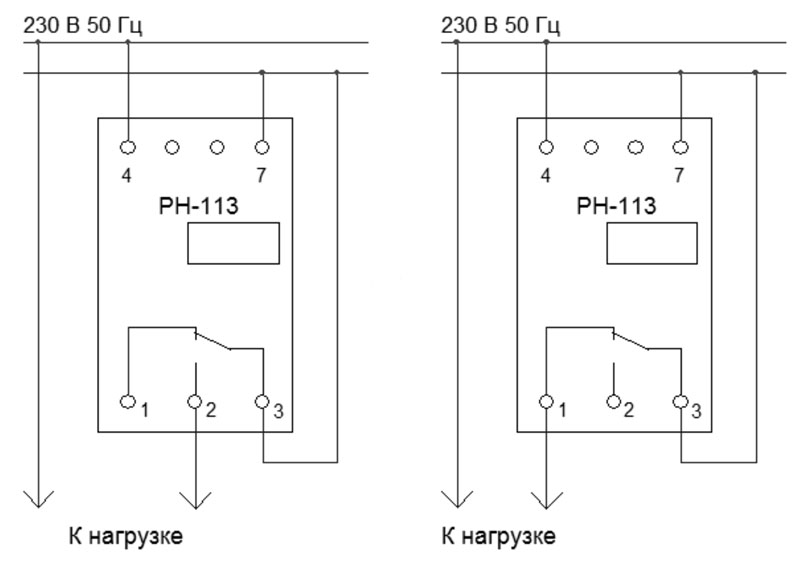

Ниже представлена схема подключения реле напряжения РН 113.

Принцип работы

Работа прибора контроля данного типа основана на измерении значений напряжения во внешней питающей сети. При понижении значений, ниже заданных или превышающих верхний установленный предел, реле размыкает свои силовые контакты, тем самым отключая сеть потребителя от внешнего источника электроснабжения.

Схема включения в однофазную сеть электроснабжения квартиры или дома

По истечении определённого временного периода устройство в автоматическом режиме замыкает силовые контакты и подаёт питание во внутреннюю сеть электроснабжения. Для недопущения цикличности повторных включений силовой части в конструкции прибора заложена выдержка времени включения (интервал задержки), которое может быть заложено заводом-изготовителем или задаваться вручную. Если уровень напряжения после отключения не установится в заданных значениях, то устройство не выполнит замыкание силовых контактов.

Классификация защитных реле напряжения

Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты

Так, когда напряжение выйдет за дозволенные пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители.
Допускается ли установка РН до счётчика электроэнергии?
Это нужно для реализации различных схем, например формирования сигнала для запуска генератора или другой системы бесперебойной подачи электроэнергии в вашем доме, или включения аварийного освещения и отключения важных цепей.
Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями

Устройство и принцип действия

Реле оснащается корпусом из специального пластика, внутри располагается измерительный блок и контактная группа. Модуль измерения обеспечивает замер напряжения в цепи, полученный результат сравнивается с заранее запрограммированным интервалом. Если цифры совпадают, то контакты исполнительного блока находятся в замкнутом состоянии, поддерживая работоспособность внешней цепи. Контактная группа не требует непрерывной подачи электроэнергии для удержания пластин в замкнутом или разомкнутом состояниях, ток подается только в момент переключения.

Измеритель осуществляет постоянный мониторинг напряжения, при отклонении параметра от запрограммированного интервала формируется управляющий сигнал. Импульс передается к контактной группе, которая отсекает питание от оборудования в квартире или жилом доме. В конструкции оборудования предусматривается энергонезависимая память, в которой хранится информация о последнем аварийном срабатывании. Контроль напряжения осуществляется микропроцессором или сравнивающим устройством (компаратором).

Существуют упрощенные реле, из конструкции которых удален жидкокристаллический дисплей. Для изменения параметров используются рукоятки, оснащенные измерительной шкалой. В схеме предусматриваются сигнальные светодиоды, позволяющие определить причину срабатывания контактной группы. Электронный контроллер и механическая релейная часть остаются неизменными.

Функции реле напряжения.

В конструкции всех защитных реле предусмотрен регулируемый таймер задержки включения питания. Устройство необходимо для корректного подсоединения оборудования, оснащенного электрическими двигателями. Например, компрессор холодильника рекомендуется подключать к сети через 1-2 минуты после аварийного отключения. В зависимости от производителя используются таймеры, рассчитанные на установку задержки на время от 15 секунд до 15 минут.

Доступные схемы подключения

В щитке однофазное реле напряжения монтируют после счетчика. Помещать его нужно в разрыве фазного провода. Потому что контролировать прибор должен вольтаж только у него. И отсекать фазу в случае нужды.

Схем подсоединений существует две. Более распространена установка реле под прямой нагрузкой. Но можно подключить к нему дополнительный магнитный контактор. Устанавливая прибор, главное не перепутать подсоединение проводов ко входу и выходу. Правда это трудно сделать, поскольку на корпусе автоматики всего три клеммы, и они все подписаны – вход, ноль, выход.

В продажу поступают приборы с различной расчетной мощностью. Поэтому в подборе нужного для своей домашней сети проблем не возникнет. Но всегда существует возможность выполнить монтаж нескольких маломощных реле, используя параллельную схему. В этом случае к каждому контролеру подключается только своя группа электроприборов.

Видео описание

Видео объяснит, как подключить реле напряжения:

Как настроить устройства

Самые простые конструкции имеют заданные пороги срабатывания, установленные по умолчанию производителем. Как правило, диапазон работы реле выступает от 170 до 265 В

Параметры могут отличаться, поэтому при выборе нужно обращать на них внимание, поскольку перенастроить потом уже не получиться

Регулируемые реле имеют 3 настройки:

• Устанавливается нижний порог для срабатывания.
• Выбирается максимальное значение напряжения.
• Устанавливается промежуток задержки перед повторным включением.

Подключение реле напряжения процесс серьезный. Но еще большей ответственности требует настройка. Необходимо изучить всю используемую в доме бытовую аппаратуру. И лишь затем выставлять пороги. А что касается задержек включения, то там придется искать компромисс.

Если приоритет в защите имеют приборы с компрессором (холодильник, кондиционер), то время повторной подачи напряжения необходимо ставить довольно продолжительное. От пары минут. А в некоторых случаях доводить даже да пяти. Это убережет приборы от резких скачков вольтажа.

Удлинитель с контролеромИсточник prom.st

Но если под защиту берутся лишь телевизор с компьютером, то достаточно задержки всего в 10-20 секунд. Для настройки на корпусе предусмотрены плавные регуляторы. Современные приборы комплектуются удобными сенсорами.

Некоторые эксперты рекомендуют подключать стабилизатор напряжения, а не реле контроля. Мотивируют это тем, что кроме функций последнего, он в дополнение выравнивает напряжение. Поэтому получается более надежная защита.

Но у стабилизатора есть существенные недостатки:

• Он шумит при работе.
• Занимает много места из-за громоздкости.
• Не позволяет провести точную настройку.
• Повышает сетевую силу тока и этим создает опасность для неподготовленной проводки.
• При обрыве заземления, скачок напряжения остается без внимания.
• Его стоимость гораздо выше обычного реле.

Поэтому стабилизатор напряжения привыкли использовать лишь локально. Например, для защиты только одного холодильника.

Видео описание

О том, как грамотно провести монтаж реле контроля напряжения, расскажет следующее видео:

Коротко о главном

Чтобы обезопасить домашнюю аппаратуру от перегрузок в сети, необходимо установить в ней защитную автоматику. Можно воспользоваться обычным реле, которое будет контролировать напряжение. Устройство будет постоянно замерять показания последнего. А при отходе от заданной нормы самостоятельно отключаться от источника питания.

Обеспечить защиту можно каждому отдельно подключенному бытовому аппарату. Для это выпускаются специальные переходники и удлинители. Но более разумно защитить от перенапряжения всю домашнюю электросеть, установив одно реле прямо в электрощит квартиры.

Подключение автоматики несложное. Реле устанавливают сразу после счетчика, разорвав фазный провод

Основное внимание уделяют настройке прибора. Надежную защиту обеспечит установка верхних и нижних порогов срабатывания

А также времени задержки перед повторным включением.

Какой из приборов выбрать, чтобы защита действительно работала?

Мы попросили ведущего инженера компании «Аксиом Плюс», более 10 лет занимающейся продажей электротехники, поделиться практическим опытом и посоветовать устройства, которые реально помогают оградить бытовую технику от скачков напряжения. И вот что выяснили.

Самые популярные реле напряжения на 16А

1. Volt Control РН-101М от «Новатек-Электро»;

2. R116y от «ZUBR»;

3. V-protector Vp-16AS от «DigiTOP»;

4. e.control.v07 от «E.Next».

У данных приборов много общих характеристик помимо значения максимального тока и конструктивного исполнения в розетку. Функционально все предназначены для отслеживания напряжения в сети и отключения подсоединенного электроприбора при выходе его значения за безопасные пределы. У всех четырех регулируется время задержки повторного включения после восстановления безопасных параметров сети и верхняя и нижняя граница напряжения. Значения напряжения питания 230В, а фазного (номинального) 220В.

А вот специфические отличия скрыты от непосвященного взора, но известны инсайдерам электротехнического мира. Об этом имеете право знать и Вы! Краткое досье каждой модели.

Volt Control РН-101М 16А от «Новатек-Электро»

Производится в Украине, рассчитан на частоту сети 47-65 Гц. Диапазон регулировки срабатывания по минимальному напряжению (U min) 70-100% от номинального, по максимальному (U max) 105-125%. Цена: 484,50 грн.*

Преимущества:

• наличие сетевого фильтра и защиты по току. По сути это реле напряжения + токовый автомат + сетевой фильтр. Оно обеспечивает защиту от высокочастотных и высоковольтных импульсных помех и ограничивает ток в нагрузке до 15А. Такая функция эксклюзивна и доступна лишь для этой модели из четверки;

• производитель известный, его продукция хорошо зарекомендовала себя в украинских реалиях.

• простота настроек. На передней панели корпуса устройства от «Новатек-Электро» смонтированы удобные и интуитивно понятные поворотные ручки. С их помощью Вы можете легко регулировать настройки максимального и минимального напряжения, а также время автоматического поставарийного повторного включения (от 5 до 900 с).

Недостатки:

не обнаружены.

Рекомендации: хороший выбор для защиты дорогостоящей бытовой техники. Идеальный по удобству и простоте настроек вариант – например, для лиц пожилого возраста или тех, кто не хочет (не может) тратить время на изучение функционала.

R116y от «ZUBR».

Производится в Украине, рассчитан на частоту сети 48-52 Гц. Диапазон регулировки срабатывания по U min: 55-95% от номинального значения, по U max: 100-125%. Диапазон времени автоматического повторного включения 3-600 секунд. Цена: 365,00 грн.

Преимущества:

высокое качество сборки конструкции, 2 года гарантии.

Недостатки:

потребуется потратить время на чтение инструкции, чтобы понять, как установить параметры работы с помощью кнопок на корпусе.

Рекомендации: благодаря высокому уровню надежности вариант достоин покупки для защиты самых важных и дорогих домашних электроприборов.

V-protector Vp-16AS от «DigiTOP».

Производится в Украине с использованием китайских деталей. Рассчитан на частоту сети 50 Гц. Диапазон регулировки срабатывания по U min: 55-90% от номинального, по U max 95-120%. Диапазон времени автоматического повторного включения 5-600 секунд. Цена: 317,24 грн.

Преимущества:

самая дешевая из четверки цена.

Недостатки:

высокий процент брака. По словам нашего консультанта, практически каждое 10-е реле от «DigiTOP» может преподнести неприятный сюрприз. К слову, производитель беспрекословно меняет устройства по гарантии, но все-таки это чревато обманутыми ожиданиями и потраченным временем.

Рекомендации: благодаря самой низкой цене в нашем рейтинге подходит, если бюджет ограничен, а перспектива возможного брака не пугает (Вы располагаете временем на процедуру возврата/ремонта/замены).

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питанияРеле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

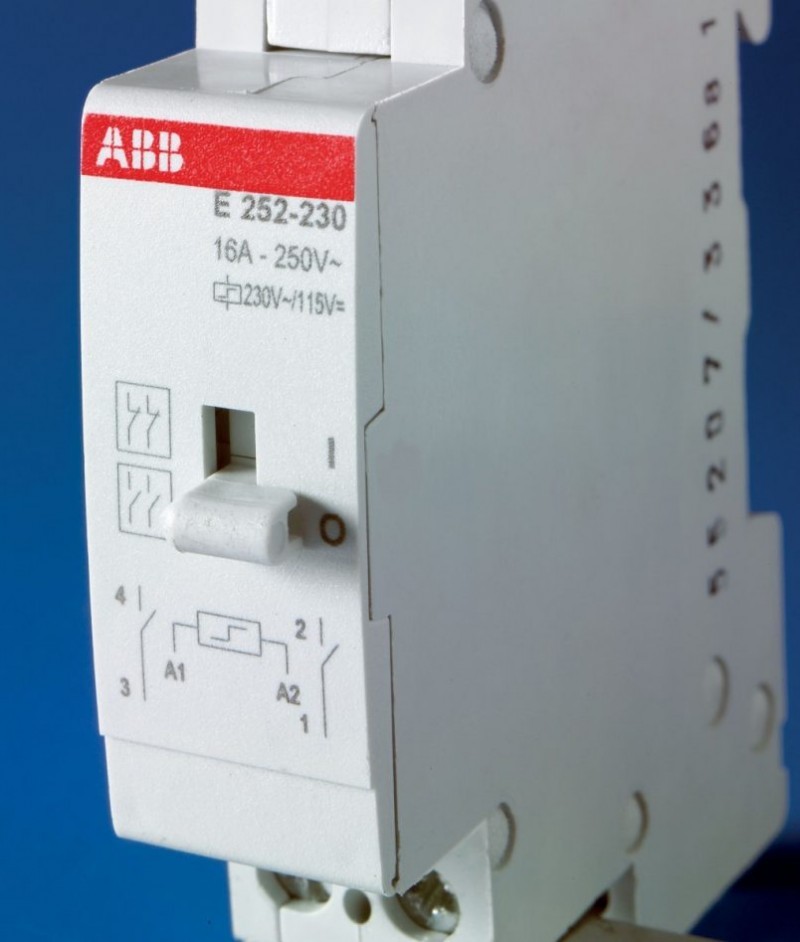

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

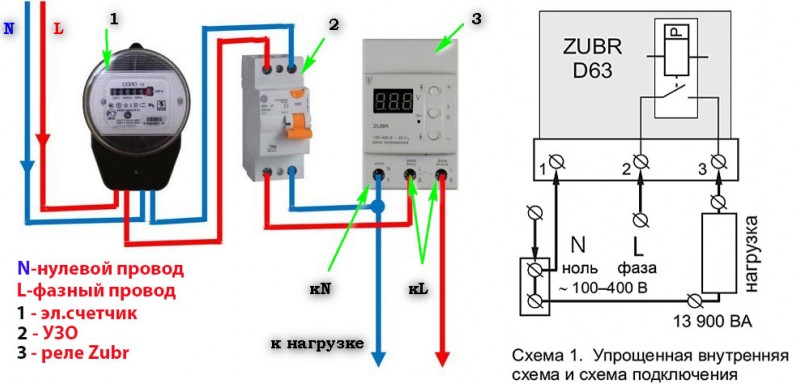

Схема подключения реле контроля напряжения «Зубр»Реле напряжения Зубр

Настройка параметров

Производители Новатек-Электро, разрабатывая это реле, пошли людям навстречу и запрограммировали в данное устройство основные функции, а пользователю оставив простой выбор из нескольких вариантов, таких как:

• время автоматического повторного включения (АПВ) от 5 до 900 секунд(15 минут);
• нижний порог отсечки (Umin) от 160 — 210 вольт;
• верхний порог отсечки (Umax) от 230 — 280 вольт.

Вращая потенциометр РН-104 выдает на индикатор цифровое представление о параметре, что несомненно удобно и не нужно угадывать.

Мы рекомендуем осуществить настройку характеристик реле напряжения таким образом:

На практике бывают моменты когда напряжение практически совпадает с установленным порогом довольно длительное время и чтобы избежать непрерывного включения и выключения реле, введен гистерезис 4-5 вольт от установленного. В этом случае устройство автоматически вводит дополнительный порог и не включится пока напряжение не станет ниже установки на величину гистерезиса. Если это явление носит циклический характер и периодически повторяется, то пересмотрите установку параметров и измените их.

Стоит отдельно сказать про отличительные особенности volt control РН-104 Новатек Электро. Чтобы избежать ложного отключения во время работы, установлен интеллектуальный контроль за состоянием сети. Если напряжение плавно возросло и вышло за установленные пределы, но не выше чем +30 вольт от установленного порога, реле выжидает 1 секунду до отключения. При резком скачке выше установленного порога более +60 или выше 285 вольт реле срабатывает моментально за 0.02 секунды.

Известно, что при включении мощного потребителя происходит просадка напряжения, ими могут быть холодильник или кондиционер. При плавной просадке напряжения менее установленного порога на -60 вольт, устройство выжидает 7-12 секунд, что хватает для запуска двигателя потребителя. Если же напряжение упало ниже 145 вольт устройство срабатывает за 0.12 секунды.

Наглядно увидеть принцип работы реле напряжения вы можете на видео ниже:

Как работает РН-104 на 40 А

Кстати, производитель гарантирует время работы реле 10 лет, а гарантийную поддержку в течение 5 лет.

В целом устройство выглядит мощно и надежно, так что когда решите приобрести себе Volt Control делайте выбор в пользу описанного в нашей статье аппарата, мы оставляем про него положительный отзыв. На этом и завершается наша инструкция по описанию устройства, назначения и принципа действия реле напряжения РН-104 40 А.

Как работает РН-104 на 40 А

Назначение реле напряжения

Если ваша электросеть постоянно занижена или меняется в больших пределах, тогда вам нужен стабилизатор напряжения. который при изменении напряжения сети в пределах 150 — 270 В, на выходе даст стабилизированное напряжение 220 В. При относительно стабильной сети, когда она меняется незначительно, вам необходимо в квартирный щиток установить реле напряжения. Для чего нужно реле напряжения?

Реле напряжения РН — 111М

Реле напряжения отключает напряжение сети, если оно станет меньше 170 или больше 260 В. Для старой электропроводки обгорание нуля не такое редкое явление. Нулевой провод в подъездном щите может отвалиться по таким причинам как обгорание при ослабшем креплении. Старение проводов увеличивает его сопротивление, нулевые провода греются, ослабляется болтовое соединение, как результат все это приводит к обгоранию нулевого провода.

Причиной обрыва нулевого провода может быть также неопытность и недобросовестность электрика, замыкание фазы на нулевой провод воздушных электросетей при сильном ветре. В подъездный электрощит приходят три фазы, которые равномерно распределяется по квартирам, а нулевой провод идет общим для всех. Если оборвется нулевой провод, меняется распределение напряжения по квартирам.

В розетке может появиться напряжение около 380 В, идущее через включенную нагрузку соседней квартиры, которая питается от другой фазы. В результате горят все подключенные электроприборы и техника. Поставив реле напряжение, при обрыве нуля отключится все напряжение сети в квартире, и все подключенные электроприборы останутся целыми. Обрыв нуля проводника может произойти в общедомовом щите или на подстанции. Вот для чего нужно реле напряжения.

Принцип работы

Схема управления асинхронным двигателем с применением промежуточного реле

Основа функционирования – слаженное взаимодействие магнитного потока катушки и подвижного якоря, который этим потоком намагничивается. Якорь удерживается пружиной и не касается сердечника, пока на обмотку не будет подано напряжение.

Когда начинает проходить ток, магнитное поле намагничивает сердечник. Он притягивает якорь, форсируя натяжение пружины. Подвижные контакты на якоре перемещаются, замыкаясь или размыкаясь с неподвижными контактами. После отключения напряжения ток исчезает, сердечник размагничивается, возвратная пружина возвращает якорь и контакты в исходное положение.

Применительно к назначению реле контакты могут быть нормально разомкнутые, нормально замкнутые и перекидные. Один прибор может иметь сразу несколько групп контактов. Такая конструкция позволяет одновременно управлять несколькими электрическими цепями.

К контактам предъявляются особые требования. Они должны обладать хорошей электропроводностью, низким переходным сопротивлением, без склонности к привариванию, а также иметь большую износоустойчивость и длительный срок работы.

Изготавливают контакты из сплава твердых и тугоплавких металлов, металлокерамических составов. Чаще их делают из серебра. Материал имеет низкое сопротивление, высокую электропроводность, неплохие технологические свойства, к тому же он сравнительно недорогой.

На схемах катушка реле обозначается в виде прямоугольника с буквой «К» и порядковым номером. Контакты прописываются такой же буквой, но с двумя цифрами. Из них первая означает порядковый номер реле, а вторая – номер контактной группы, к которой оно относится. Цифры прописываются через точку. Контакты соединяются прямой штриховой линией, если они расположены рядом.

Реле напряжения DigiTOP

Реле имеет привлекательный внешний вид. Никаких лишних крутящихся неудобных переключателей. Цифровое табло и три функциональные кнопки.

Первая — при кратковременном нажатии показывает нижний предел срабатывания, третья — верхний. Чтобы изменить заводской параметр (Umin=170В — Umax=250В) держите нажатой кнопку несколько секунд. Если нажать одновременно на первую и третью клавиши появятся настройки задержки времени повторного включения. Средняя кнопка играет информативную роль и показывает напряжение из-за которого сработало реле.

При первом подключении к сети, показания на табло начинают мигать. Это означает, что реле разомкнуто и U на выходе нет. Через 15 сек при нормальных значениях напряжения питания реле автоматически само сработает и включится.

Паспортная погрешность показаний максимум 5 Вольт.

Для перехода в режим настройки вольтметра необходимо при выключенном питании прибора нажать обе кнопки и включить питание.На индикаторе отобразится какое-то значение напряжения на входе прибора и будут мигать точки внизу каждой цифры. Далее кнопками «БОЛЬШЕ» или «МЕНЬШЕ» можно выставить необходимое значение напряжения по эталонному прибору. Для выхода из этого режима надо отключить питание.

Цена самой популярной модели реле 220В для квартир под ток до 40А — в пределах 3000 руб.

Марка V-Protector – защищает только от скачков напряжения.

Если его зажать с двух сторон автоматами, то теплоотдаче резко снизиться и при номинальных токах оно будет ложно отключаться.

• нормальная работа поддерживается при температурах от +5С. Поэтому реле только для установки внутри квартиры и никаких щитовых в подъездах.
• одно и трехфазное исполнение
• номинальные токи от 16А до 63А

Схема подключения:

Серия VA-Protector – реле тока и реле напряжения объединенные в одно целое.

• срабатывает при превышении нагрузки по току
• номинальные токи от 32А до 63А
• если ток превысит номинальный, отключит нагрузку за время 10мин. Если максимальный (короткое замыкание) – за время 0,04 секунды.
• на экран реле выводится как напряжение, так и нагрузка (в амперах)

Есть еще реле DigiTOP MP-63. Разница заключается в выводе на экран помимо напряжения и тока, еще и значения нагрузки в кВт.

Схема подключения аналогична вышеприведенным.

Подводя итого вышеизложенному, вот на что следует обращать внимание в первую очередь при выборе реле напряжения 220в для дома и квартиры:

• подключается напрямую или в паре с контактором
• сколько модулей занимает в электрощитке
• номинальный ток
• наглядность и простота настроек и подключения
• температура эксплуатации (где будете монтировать — улица, подъезд, квартира)
• функциональность (наличие тепловой защиты, защита по току)
• сечение провода для клеммных зажимов
• стоимость

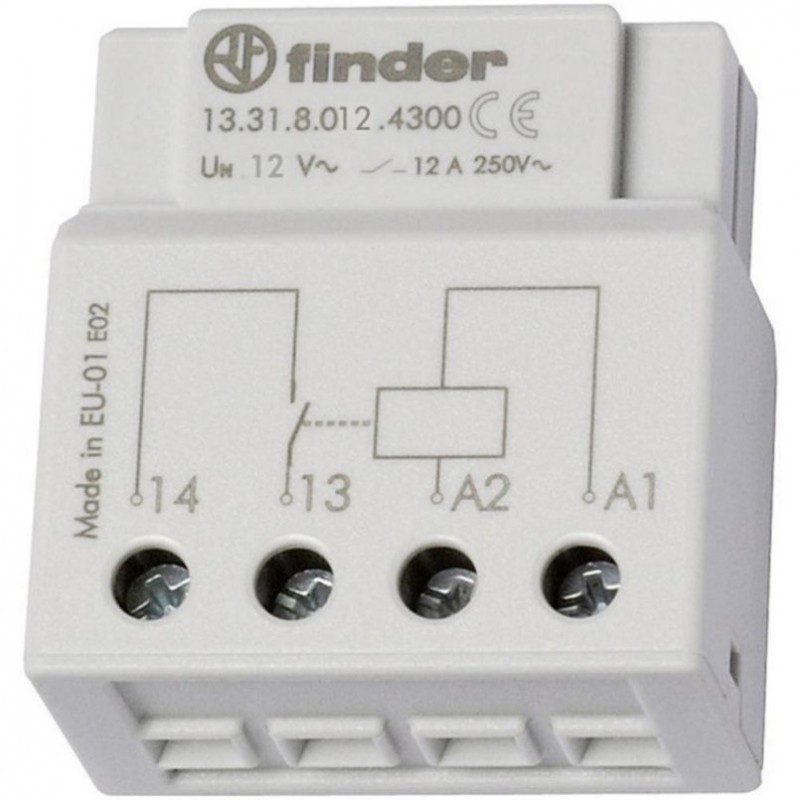

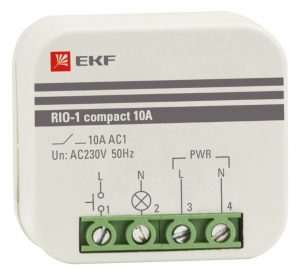

Разновидности и принцип действия импульсных реле (ИР)

Существует две основных разновидности ИР, основанные на несколько различающихся принципах работы. Первая разновидность использует катушку индуктивности цилиндрической формы, выступающей в роли электромагнита при подаче на нее напряжения.

Первичный импульс тока приводит реле в действие, а последующий приводит его в исходное положение за счет храповика. Данный вид импульсных реле имеет название электромеханических, с использованием одной катушки индуктивности.

К этой же разновидности ИР, с небольшими вариациями, относится конструкция с двумя соленоидами. Они соединены между собой удерживающим контакт магнитом. Заряженные током соленоиды находятся в исходном состоянии.

Оба типа реле состоят из сенсорного блока и непосредственно катушки. На катушку может подаваться и переменный, и постоянный ток. Как только его значение превышает определенный порог, за счет катушки происходит срабатывание механизма, замыкающего или размыкающего цепь.

Действие механизма основано на возникающем в катушке под действием тока магнетизме, передающем, по сути, действие от контура к контуру. Устройство работает бесшумно благодаря своему принципу действия.

Вторая разновидность импульсных реле производится на основе процессора либо полупроводников, выполняется на печатных платах и имеет название цифровых. По сравнению с электромагнитными, боятся перепадов тока в сети.

Чувствительны к перепадам напряжения и могут стать причиной ложного срабатывания. В связи с этой особенностью, не рекомендуется применять их в цепях с большой длиной проводки.

Имеют либо входной сигнал на определенное напряжение, либо катушку, в зависимости от типа реле. Различные модели различаются между собой количеством выводов, полюсами, номинальным максимальным значением тока, подаваемого на контакты, а также способом монтажа – или в щиток на DIN-рейку, или навесные для потолков и коробок.

Принцип действия реле

Электронная схема РН, благодаря особенностям своей конструкции, питается от электрической сети, имеющей любые параметры. При этом постоянно происходит замер напряжения. Если оно не зашкаливает за допустимые пороги, схема держит электронные ключи открытыми, пропуская ток через себя.

Когда на ЛЭП происходит перекос фаз, связанных с аварией, или образуется импульс от грозы, в квартиру поступает напряжение, несоответствующее допустимым пределам. Электронная схема реле мгновенно закрывает ключи, обесточив домашнюю сеть. Все работающие в это время электроприборы просто отключатся без повреждения.

После возвращения напряжения к нормальным параметрам первым начинает работать таймер, задерживающий время включения. Такая пауза требуется для правильной работы бытовой холодильной техники. Инструкция эксплуатации, например, холодильников или кондиционеров должна содержать описание этого параметра. Закончив отсчет запрограммированного времени, таймер дает команду, и электрическая схема открывает ключи. К потребителю возобновляется подача электроэнергии.

Выводы и полезное видео по теме

Этот ролик показывает, как и на базе каких электронных компонентов можно сделать твердотельное реле. Автор доходчиво рассказывает обо всех деталях практики изготовления, с какими он столкнулся лично в процессе производства электронного коммутатора:

Видео о проблеме, с которой можно столкнуться после приобретения однофазного ТТР у продавцов из Китая. Попутно проводит своеобразный обзор устройства прибора коммутации:

Самостоятельное изготовление твердотельных реле – вполне возможное решение, но применительно к изделиям под низковольтную нагрузку, потребляющую относительно малую мощность.

Более мощные и высоковольтные приборы сделать своими руками сложно. Да и обойдётся эта затея по финансам в такую же сумму, какой оценивается заводской экземпляр. Так что в случае надобности проще купить готовый прибор промышленного изготовления.

Если у вас появились вопросы по сборке твердотельного реле, пожалуйста, задайте их в блоке с комментариями, а мы постараемся дать на них предельно понятный ответ. Там же можно поделиться опытом самостоятельного изготовления реле или сообщить ценную информацию по теме статьи.
