Что такое реле контроля фаз

Где используются?

Твердотельные реле — уникальные устройства, которые после монтажа не требуют особого обслуживания. Здесь работает принцип «установил и забыл». К примеру, в простых моделях очистка контактной группы осуществляется с определенной периодичностью — как правило, через определенное число циклов. Если изделие работает редко, это не вызывает проблем.

Но как быть с аппаратурой, для работы которой требуется частое срабатывание — один раз в секунду или даже чаще? Пример такой техники — станок с клапанами соленоидного типа.

Подача напряжения происходит через реле, которому приходится разрывать до десяти ампер индуктивного I. Если поставить контактное устройство, его замену придется осуществлять раз в 1-2 месяца. Если поставить твердотельный аналог, об этом можно забыть на долгие годы.

Несмотря на надежность работы, ТТР требуют периодического осмотра. Базовые рекомендации в этом вопросе дает производитель изделия. Как правило, речь идет о проверке факта замыкания контактов, целостности корпуса и изоляции.

Модификации

Существует достаточно широкая модельная линейка этого электронного устройства. И если марка РНПП 331М предназначается для трехфазной сети, то реле напряжения РН 113 для однофазной. Именно его сегодня часто используют электрики, собирая распределительный шкаф для частных домов и квартир, куда входит однофазная линия на 220 вольт.

Этот прибор предназначен для одного – разорвать питающую сеть при скачках напряжения. Конечно, на реле напряжения РН 113, как и на предыдущей модели, можно сделать настройки, выставив минимальный и максимальный показатель. Также здесь выставляется время, после которого устройство должно включиться автоматически при выравнивании до номинальной величины.

По отзывам многих специалистов реле напряжения РН 113 – один из лучших приборов данной модели, используемый в однофазных сетях. В эту же категорию можно отнести реле напряжения РН 111М и РН 116. Кстати, последний может устанавливаться под нагрузку до 3,5 кВт.

Подключить все виды реле несложно. На корпусе есть схемы, в которых разобраться будет не трудно.

Назначение и функции

Данная технология применяется в сети трехфазных нагрузок. Наиболее востребована для защиты электродвигателя синхронного или асинхронного, трехфазных станков высокой точности, технологичной электроники, насосов. Заметьте, что неправильное чередование фаз приведет к низкой эффективности его работы, перегреву и снижению уровня изоляции, что может привести к пробою.

Применяется для следующих целей:

Для коммутации преобразовательного оборудования, которому важно соблюдение последовательности фаз: источников питания, выпрямителей, инверторов и генераторов;
Для систем АВР (введения в работу резервных источников питания) или подключения системы аварийного освещения;
Для специального оборудования – станков, крановых установок, мощность которых составляет не более 100 кВт;
Для электроприводов трехфазных двигателей, имеющих мощность не более 75 кВт.

Для коммутации однофазной нагрузки данное устройство не используется.

В целом реле контроля фаз применяется для различного промышленного и бытового оборудования и является обязательным предохранителем для тех схем управления, в которых требуется постоянный мониторинг величины напряжения и других параметров внешних линий.

В трехфазных сетях осуществляет контроль:

• уровня напряжения, реализуемая, в преимущественном большинстве, для оборудования такого класса в случаях, когда его величина выходит за установленные пределы;
• чередования фаз – выполнит коммутацию в случае аварийного слипания фаз или при их неверном расположении относительно питающих вводов оборудования;
• пропадания фазы – производит отключение потребителя в случае обрыва фазы и последующего отсутствия напряжения;
• перекоса фаз – производит коммутацию в случае изменения фазного или линейного напряжения по отношению к номинальному значению.

Преимущества реле контроля фаз

В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ:

• в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока;
• позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов;
• в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам;
• способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции;
• не требует формирования дополнительной трансформации со стороны рабочего напряжения.

В отличии от реле, работающих только по напряжению обеспечивает действующую защиту от регенерированного напряжения, вырабатываемого обратными ЭДС. В случае, когда одно из фазных напряжений пропадает, двигатель продолжает набирать достаточный уровень энергии с остающихся двух. При этом в обесточенной фазе будет генерироваться ЭДС от вращения ротора, который продолжает крутиться от двух фаз в аварийном режиме.

Из-за того, что контакторы электродвигателей не размыкаются от реле при такой работе, возникает риск повреждения электрической машины с ее дальнейшей поломкой. Реле контроля, в свою очередь, способно обнаружить смещение фазового угла, за счет чего обеспечивается полноценная защита.

Такая функция особенно актуальна, когда рабочий режим двигателя, в случае его реверсивного вращения, способен повредить вращаемый элемент или травмировать работника. Как правило, такая ситуация возникает при внесении изменений во время обесточивания электрической машины, смене фазных нагрузок, порядка чередования фаз и прочих.

Подключение твердотельного реле

Принцип подключения прост. В приборе предусмотрены управляющие входы (на них подается напряжение с четким соблюдением полярности) и выход для подключения нагрузки. Важный момент — качество соединения. Здесь применяется винтовой способ (пайка исключена).

Чтобы избежать повреждения ТТР, важно исключить попадание на контакты пыли, а также посторонних механических элементов. Стоит предусмотреть меры, препятствующие негативному воздействию на кожух прибора (во включенном или отключенном состоянии)

После включения запрещено прикасаться к корпусу, который может быть горячим

Обратите внимание, чтобы ТТР не располагалось вблизи легковозгораемых материалов. Кроме того, в процессе подключения убедитесь, что коммутация выполнена без ошибок

Если после включения изделие набирает температуру выше 60 градусов Цельсия, установите на него радиатор для охлаждения (причины и особенности этой защитной меры рассмотрены выше).

Если ничего не предпринять, при достижении 80 градусов Цельсия прибор перестанет работать. Управление осуществляется при помощи цепочки с различными вариантами исполнения.

РНПП-311М: инструкция и технические характеристики

Рассматриваемый прибор может питаться от сети по трем фазам, что гарантирует его работу от любого из контактов, если имеется нулевая точка. Реле способно функционировать в оперативном режиме от автономного источника с нагрузкой 24 В. Подключение устройства осуществляется посредством входных контактов L1, L2, L3, M.

При невозможности соединения с нулевой точкой агрегат срабатывает с погрешностью до пяти процентов. На выходе реле имеет пару категорий независимых контактов, которые в режиме ожидания замкнуты через один. Если идет максимальная подача тока, устройство работает с обратной логикой активации. Срабатывание отключения нагрузки сопровождается разрывом питающей цепи через магнитные контакты пускателя.

Во всех режимах РНПП-311М, инструкция которого максимально раскрывает все его возможности, срабатывает при обрыве фаз либо понижении напряжения менее 75 В. Временной отрезок реакции составляет две десятых части секунды.

Общая информация по прибору

Функциональность электрических приборов подобного типа существенно шире, нежели только лишь защита от перегрева и КЗ.

На практике отмечены эффективные свойства реле выбора перегруженных фаз, которые в конечном счете обеспечивают комплексную защиту.

Один из многочисленных вариантов конструкторских решений в производстве реле фаз. Однако, несмотря на разнообразие корпусов и схемных конфигураций, функциональность приборов едина

Благодаря устройствам отслеживания состояния фаз достигаются преимущества:

• увеличение срока службы двигателя;
• сокращение дорогостоящего ремонта или замену мотора;
• уменьшение времени простоя из-за дефектов двигателя;
• снижение рисков поражения электрическим током.

Кроме того, приспособление обеспечивает надежную защиту от возгорания и от КЗ обмоток двигателя.

Обзор популярных реле фазного контроля

На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.

Zamel CKM 01

Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.

Питающее напряжение	Однофазное 220 или двухфазное 380 В
Максимальное допустимое напряжение для контактов	250 В
Предельная мощность внутреннего реле	2,5 кВА
Выходные контакты	1NO и 1NC
Максимальный коммутируемый ток	10 А
Собственное потребление	34 мА
Класс защиты корпуса от пыли и влаги	IP 20
Габаритные размеры	9х17,5х6,6 см

Устройство Zamel CKM 01 для монтажа на DIN-рейку

РНПП 311

Реле от отечественного . Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.

Номинальное напряжение питания	380 В
Частота питающей сети	45-55 Гц
Собственный потребляемый ток	Не более35 мА
Диапазон регулирования по напряжению	1,05-1,25Umax (для Umin аналогичные значения)
Фиксированная задержка отключения	12 сек
Напряжение катушки пускателя	110-380 В
Критические значения питающего напряжения	80-500 В
Рабочая температура	–25 +40°C
Климатическое исполнение	УХЛ4
Количество циклов переключений при нагрузке 5 А	Не менее100 тыс. раз

Монитор напряжения РНПП-311

ABB 1SVR750488R8300

Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.

Напряжение питания цепи управления	450 В
Рабочая частота	50-60 Гц
Задержка включения/отключения	0,1-30 сек
Количество переключающих (перекидных) контактов	2
Габаритные размеры	85,6х45х104,8 мм

OMRON K8AB

Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.

Питающее напряжение (зависит от модификации)	24 Впер./пост. тока или 100-115 В или 200-230 В
Контролируемый ток	2 мА– 200 А
Количество контролируемых фаз	1
Максимальный ток выходного реле	6 А
Гистерезис срабатывания	5-50 %
Модель необходимого для работы реле трансформатора тока	K8AC-CT200L

Carlo Gavazzi DPC01

Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.

Напряжение питания	24 В пост. тока или 230 переменного
Предельный ток выхода	8 А
Регулировка задержки срабатывания	От 0,1 до30 сек
Диапазон регулировки напряжения срабатывания	2-22 %от номинального значения
Количество контролируемых фаз	3
Степень защиты от пыли и влаги	IP 20
Монтаж	На DIN-рейку
Предельное напряжение для контактов выходного реле	550 В

Евроавтоматика ФиФ CKF-318-1

Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.

Рабочее напряжение	220/380 В
Предельный ток выходного реле	8 А при 250 В
Тип контактов	2NO и 2NC
Цвет индикатора аварии	Красный
Диапазон нижнего предела напряжения	150-210 В
Диапазон верхнего предела напряжения	240-280 В
Гистерезис	5 В
Потребляемая от сети мощность	1,6 Вт

Реле контроля наличия и чередования фаз F&F CKF-318-1

Известные производители реле контроля фаз

Защитные средства автоматики выпускаются разными брендами во многих странах. Все они обладают высоким качеством исполнения, но могут отличаться некоторыми техническими показателями. В таблице приведены данные некоторых изделий от разных производителей:

Название бренда	Наименование устройства	Государство производитель	max токовая нагрузка контактов, А	Стоимость, руб.
Новатек электро	РНПП-302	Украина	8	3000
Евроавтоматика F&F	СР-731	Белоруссия	2	3660
ZAMEL	PNM-31	Польша	16	3800
Полигон	РКФ-3/1-М1	Россия	7	3300

Разницу в ценах нельзя назвать значительной, поэтому пользователь имеет возможность выбрать устройство, подходящее для конкретных условий эксплуатации. Например, существуют конструкции предусматривающие крепление не только на DIN рейку, но и на монтажную планку с помощью крепежных винтов. Изделие РНПП-302 оборудовано цифровым табло, на котором можно визуально наблюдать изменения напряжения в сети, что имеет свои преимущества в определенных обстоятельствах.

В пользу отечественного изделия РКФ-3/1-М1 выступает возможность регулирования нижнего порога гистерезиса, который должен на несколько Вольт превышать значение напряжения просадки сети во время запуска другого оборудования. У зарубежных аналогов этот показатель является постоянным, в пределах не более 7 Вольт, что не всегда обеспечивает корректную работу защитной автоматики.

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.
Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим.
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети

Так выглядит одна из моделей реле контроля напряжения.
На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку.
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

Установка коммутирующих устройств на выход реле

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.
Подключение и работа реле контроля фаз ЕЛ-11Е

Особенности различных исполнений и их возможности

Известны две разновидности приборов, используемых в составе линейных трехфазных систем: фазные реле тока и коммутаторы напряжения. Они имеют типовое исполнение, определяемое требованиями нормативной документации. Интерес представляет сравнительная оценка двух разновидностей модульных устройств.

Плюсы токовых реле

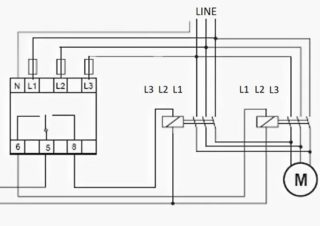

Классическая схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором

Бесспорными преимуществами токовых защитных реле (ТР) при их сравнении с устройствами контроля напряжения являются:

• независимость от ЭДС, постоянно возникающей при фазных сбоях в случае перегрузки электродвигателя;
• возможность определения отклонений в поведении электрической машины;
• допустимость контроля не только самой линии (перед ответвлением), но и подключенной к ней нагрузки.

В отличие от ТР приборы контроля напряжения не позволяют реализовать большинство из перечисленных функций. Они предназначаются в основном для установки в линейные цепи.

Обнаружение фазного сбоя

Сбой из-за обрыва фазы – рядовое явление, связанное со сгоревшим предохранителем или механическим повреждением в сети. В схожих условиях 3-хфазный двигатель, например, при пропадании одной из фаз продолжает работать за счет мощности, отбираемой от оставшихся двух. Любая попытка запустить его вновь при отсутствии одной из фаз будет безуспешной.

Длительность ее обнаружения (реакция на перегрузку) бывает настолько продолжительной, что за это время тепловая защита просто не успевает отключить агрегат. В ее отсутствии реле обрыва фазной жилы срабатывает из-за перегрева обмоток электродвигателя. Но это случается далеко не всегда, что объясняется особенностями работы недогруженного по одной из фаз устройства. В этом случае в нем начинает действовать так называемая «обратная ЭДС».

Обнаружение реверса

Использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение

Возможность обнаружения реверса фазы востребована в следующих ситуациях:

• на двигателе проводится техобслуживание;
• в систему распределения энергоносителя внесены существенные изменения;
• после восстановления показателя мощности меняется фазовая последовательность.

Выявление дисбаланса

Выявление дисбаланса в электроцепи

Несбалансированность в электросетях обычно проявляется как значительное различие амплитуд фазных напряжений, поступающих с районной подстанции. Такой дисбаланс наблюдается в ситуациях, когда на стороне потребителя нарушено равномерное распределение нагрузок по каждой из фаз. Его наличие в системе приводит к разбросу токов в отдельных линиях, что заметно сокращает срок службы подключенного оборудования (электродвигателей, например).

Объясняется это тем, что так называемое «слипание» фаз в линиях индуктивных нагрузок вызывает дополнительный нагрев проводов и способствует разрушению изоляции. Все это является обоснованием необходимости установки в действующие электросети указанной модели реле защиты фазы.

Особенности подключения и функционирования устройства

Монтаж автоматического переключателя производится сразу после электросчетчика. Аппарат, подсоединенный к линии, тестирует состояние проводников и подключает цепь к жиле, параметры которой максимально соответствуют требуемым. В ходе работы прибор постоянно следит за напряжением, которое не должно выходить за установленные пределы.

Порядок работы и устройство переключателя фаз на видео:

При работе контроль напряжения осуществляется не только на приоритетной фазе, но и на двух резервных. Это нужно для того, чтобы при нарушении параметров на основном проводнике без задержек выбрать другую жилу для переключения питания. Если напряжение на обеих резервных линиях находится в допустимых пределах, переключение идет от L1 к L2 и далее (обозначения фаз имеются на корпусе приборов, каждой соответствует свой светодиод).

Если разность потенциалов не соответствует заданным параметрам ни на одном проводнике, питание подаваться через них не будет. При нормализации напряжения на приоритетной линии подключение произойдет к ней в первую очередь.

Настройки

Чтобы провести настройки реле напряжения, необходимо подключить его в сеть и подать напряжение

Теперь обратите внимание на следующее

• Если на дисплее высветились цифры, но при этом он моргает красным цветом, то это говорит о том, что нагрузка еще не была подана.
• Если вместо цифр на мониторе появились прочерки, то здесь два варианта: или нет одной из фаз, или поменялось чередование фаз.
• Если все нормально, то есть, нет нарушения чередования фаз, входное напряжение соответствует номинальному, нет большого перекоса по фазам, то уже через пятнадцать секунд в реле должен замкнуться контакт 1-3, который запитает катушку контактора. После чего напряжение начнет поступать потребителю.
• Если прибор все еще моргает, то контактор не включится. То есть, где-то вами не было соблюдено одно из условий правильного подключения и настройки.

Теперь переходим непосредственно к настройкам реле напряжения марки VP-380V. Около дисплея есть две кнопки, которыми придется манипулировать. На них нанесены значки в виде треугольников. На верхней кнопке треугольник смотрим вершиной вверх, на нижней вниз. Чтобы выставить верхний предел отключения, необходимо нажать на верхнюю кнопку и удерживать ее пару секунд. В центре дисплея высветиться число – это уровень, установленный на заводе. Теперь манипулируя кнопками (вверх-вниз), можно выставить необходимый вам верхний предел отключения.

То же самое и с нижним пределом. Кстати, программирование реле установится автоматически, как вы только окончите настройку буквально через 10 секунд, все показатели останутся в памяти прибора, и сам прибор будет реагировать именно на них.

Установка времени повторного включения

Есть на корпусе около дисплея еще одна кнопка, с помощью которой можно настроить время на повторное включение реле. Кнопка расположена между кнопками «вверх» и «вниз». На нее нанесен значок в виде часов. Нажимаете на нее, пока не высветится число, установленное на заводе. Обычно это 15 секунд. Для чего необходима данная функция.

К примеру, произошел скачок напряжения на одной из фаз до 280 В при 250 В установленных. То есть, реле отключит сеть полностью. Через полчаса напряжение в фазе восстановилось. Мимо реле это не пройдет незамеченным, поэтому оно включится именно через 15 секунд. Чтобы изменить данное значение, необходимо удерживать кнопку с часами в течение 5 секунд, после чего можно повысить величину, нажимая на верхнюю кнопку, или снизить, нажимая на нижнюю. В это время на дисплее число будет изменяться в ту или другую сторону. При этом шаг изменения показателей составляет 5 секунд.

Настройка перекоса фаз

Чтобы установить разницу между величинами напряжения в разных фазах, необходимо нажать одновременно две кнопки: «вверх» и «вниз». На дисплее появится цифра (обычно 50 В), установленная в заводских условия, которая говорит о том, что реле отключится сразу же, если разница между фазами составит 50 вольт. Время отключение 20 секунд.

Чтобы снизить или повысить этот показатель, надо удерживать две кнопки 5 секунд, после чего нижней кнопкой провести уменьшение или верхней повышение. Шаг установки 1 вольт, пределы установки 20-80 вольт.

Зачем нужны защитные аппараты?

Даже если электропривод грамотно спроектирован и используется без нарушения базовых правил эксплуатации, всегда остается вероятность возникновения неисправностей.

К аварийным режимам работы относят однофазные и многофазные КЗ, тепловые перегрузки электрооборудования, заклинивание ротора и разрушение подшипникового узла, обрыв фазы.

Функционируя в режиме повышенных нагрузок, электрический двигатель расходует огромное количество электроэнергии. А при регулярном превышении показателей номинального напряжения оборудование интенсивно нагревается.

В результате быстро изнашивается изоляция, что приводит к значительному снижению эксплуатационного срока электромеханических установок.

Чтобы исключить подобные ситуации, в цепи электрического тока подключают реле тепловой защиты. Их основная функция – обеспечить нормальный режим работы потребителей.

Они отключают мотор с определенной выдержкой времени, а в некоторых случаях – мгновенно, чтобы предотвратить разрушение изоляции или повреждение отдельных частей электроустановки.

С целью не допустить понижение сопротивления изоляции задействуют устройства защитного отключения, ну а если поставлена задача предотвратить нарушение охлаждения, подключают специальные аппараты встроенной тепловой защиты.

Определение

Твердотельное реле — устройство электронного типа, один из видов реле, в котором нет движущихся элементов. Изделие применяется для подачи тока или разрыва цепи путем внешнего управления (действием небольшого напряжения).

Твердотельное реле (сокращено — ТТР) имеет внутри датчик, реагирующий на подачу управляющего сигнала. Кроме того, в составе изделия имеется твердотельная электроника, в том числе включающая цепочка, способная коммутировать большие I.

Устройство может устанавливаться в цепях переменного и постоянного тока, часто применяется как обычное реле. Главная разница в том, что в ТТР нет механических контактов.

Порядок подключения

Разобраться с порядком подключения реле поможет предварительное ознакомление с особенностями его конструкции. Заметно облегчит этот процесс понимание принципа работы, а также умение настраивать прибор непосредственно перед запуском.

Конструктивные элементы

Конструкция реле контроля напряжения

Корпус реле рассчитан для установки на DIN рейку или на заранее подготовленную ровную поверхность. Вынесенный наружу разъем позволяет подключать его к электросети с помощью типовых зажимов, к которым подводятся медные жилы сечением до 2,5 мм2. На передней панели располагаются органы настройки, а также контрольная лампочка индикации включения прибора.

В рабочей схеме предусмотрены индикаторы аварийной ситуации и подключенной нагрузки, а также переключатели режима, регуляторы асимметрии и задержки по времени. Для подключения устройства используются три клеммы, имеющие обозначение L1, L2 и L3. Подобно автоматам защиты в них не предусмотрено подсоединение нулевого проводника (это справедливо не для всех моделей реле).

На корпусе устройства имеется еще одна контактная группа из 6-ти клемм, используемая для соединения с цепями управления. С этой целью в разводке силового оборудования предусматривается жгут, содержащий соответствующее количество проводов. Одна из контактных групп управляет цепью катушки магнитного пускателя, а вторая – коммутацией подключенного к линии оборудования.

Элементы настройки

Инструкция по подключению и настройке предполагает наличие различных схемных решений самого прибора. В простейших моделях на лицевую панель выводится не более одного или двух регуляторов. Этим они отличаются от образцов с расширенными настройками. В моделях с большим числом регулирующих элементов (их называют мультифункциональными) предусмотрен отдельный блок микропереключателей. Он располагается на печатной плате, размещенной прямо под корпусом прибора или в специальной скрытой нише.

Виды реле тепловой защиты

Существует несколько видов реле для защиты электрических двигателей от обрыва фаз и токовых перегрузок. Все они отличаются конструкционными особенностями, типом используемых МП и применением в разных моторах.

ТРП. Однополюсный коммутационный аппарат с комбинированной системой нагрева. Предназначен для защиты асинхронных трехфазных электромоторов от токовых перегрузок.

Применяется ТРП в электросетях постоянного тока с базисным напряжением в условиях нормальной работы не больше 440 В. Отличается устойчивостью к вибрациям и ударам.

РТЛ. Обеспечивают двигателям защиту в таких случаях:

• при выпадении одной из трех фаз;
• асимметрии токов и перегрузок;
• затянутого пуска;
• заклинивания исполнительного механизма.

Их можно устанавливать с клеммами КРЛ отдельно от магнитных пускателей или монтировать непосредственно на ПМЛ. Устанавливаются на рейках стандартного типа, класс защиты – IP20.

РТТ. Защищают асинхронные трехфазные машины с короткозамкнутым ротором от затянутого старта механизма, длительных перегрузок и асимметрии, то есть перекоса фаз.

ТРН. Двухфазные коммутаторы, которые контролируют пуск электроустановки и режим работы мотора. Практически не зависят от температуры внешней среды, имеют только систему ручного возврата контактов в начальное состояние. Их можно использовать в сетях постоянного тока.

РТИ. Электрические переключающие аппараты с постоянным, хоть и небольшим потреблением электроэнергии. Монтируются на контакторах серии КМИ. Работают вместе с предохранителями/автоматическими выключателями.

Твердотельные токовые реле. Представляют собой небольшие электронные устройства на три фазы, в конструкции которых нет подвижных частей.

Функционируют по принципу вычисления средних значений температур двигателя, осуществляя для этого постоянный мониторинг рабочего и пускового тока. Отличаются невосприимчивостью к изменениям в окружающей среде, а потому используются во взрывоопасных зонах.

РТК. Пусковые коммутаторы для контроля температуры в корпусе электрооборудования. Используются в схемах автоматики, где тепловые реле выступают в качестве комплектующих деталей.

Важно помнить, что ни один вид из выше рассмотренных приборов не является пригодным для защиты цепей от короткого замыкания. Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке. Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке

Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке.

Электрооборудование может перегореть еще до начала срабатывания реле. Для комплексной защиты их нужно дополнять предохранителями или компактными автоматическими выключателями модульной конструкции.

Выводы и полезное видео по теме

Видеоролик посвящен описанию и обзору отдельно взятого изделия от компании EKF. Однако по такому же принципу действуют практически все выпускаемые аппараты контроля фаз:

При всем многообразии приборов на рынке сложно определить какой-никакой стандарт маркировки. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим. Тем не менее всегда есть возможность обратиться к справочным данным, если требуется точная расшифровка характеристик.

Хотите поделиться собственным опытом в выборе и установке реле напряжения, предназначенного для контроля фаз? Располагаете полезными сведениями, которые пригодятся посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фотоснимки по теме, задавайте вопросы.
