Что такое реле: назначение, функции, принципы действия и модификации

ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ

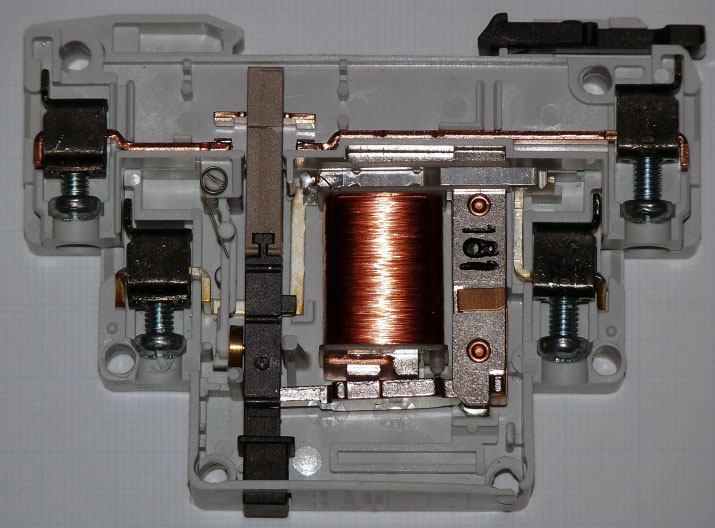

Реле — электромеханическое устройство, предназначенное для коммутации электрических цепей, цепей сигнализации и управления. Чаще всего реле используется в системах управления и зачастую являются как коммутационными, так и усиливающими элементами цепи.

Следует помнить, что по характеру включения сеть устройства могут быть первичными и вторичными. Первичные реле включаются непосредственно в управляющие цепи управления, вторичные подключаются через измерительные трансформаторы, лабораторные резисторы, шунтирующие сопротивления.

Также одним из достоинств релейных устройств и элементов является очень высокое сопротивление между открытыми контактами, что выгодно отличает их твердотелых реле, использующих вместо катушки полупроводниковые элементы.

Твердотельные устройства очень чувствительны к качеству управляющего сигнала и имеют высокую вероятность ложного срабатывание в результате внештатного электромагнитного импульса или при увеличении напряжения в управляемой сети сверх оптимальных значений.

Помимо стандартных электромагнитных реле некоторые источники относят к этой группе устройств и герконовые реле, главной отличительной чертой которых является использование, в качестве управляющего сигнала, вместо электрического сигнала магнитное поле вырабатываемое постоянным или электромагнитом.

Что такое реле: краткий экскурс в историю

Термин пришел из английского языка, от слова «reley», обозначавшим в старину смену почтовых лошадей, а позднее передачу эстафеты в спортивных состязаниях. Существует две версии создания такого устройства. Согласно первой реле изобрел русский ученый П.Л. Шиллинг в начале 30-х годов прошлого столетия. Это была основная составляющая часть в разработанном им телеграфе. Однако большая часть историков склоняется к тому, что прародителем реле стал американец Джорж Генри. Некоммутационное устройство, основывавшееся на электромагнитном принципе действия, получило распространение в 1937 году. Именно тогда поступил в производство первый телеграф.

Какая из этих версий правильная, сейчас уже сказать нельзя. Возможно, как часто это бывает, ученые разрабатывали устройство параллельно, не зная об изобретениях друг друга. Об этом говорит и то, что историками называется один и тот же промежуток времени появления реле – 1931-1935 годы.

Это устройство отключает напряжение при перегрузке сети по мощности, сберегая электропроводку

ПРИМЕНЕНИЕ ЭЛЕКТРОМАГНИТНЫХ РЕЛЕ

Пожалуй, наиболее широкое распространение реле, работающие с использованием электромагнитного принципа получили в сфере распределения и производства электрической энергии.

Релейная защита высоковольтных линий обеспечивает безаварийный режим работы подстанций и другого подключенного оборудования.

Управляющие элементы, используемые в установках релейной защиты рассчитаны на коммутацию присоединения при рабочих напряжениях, достигающих нескольких сотен тысяч вольт. Широкое распространение релейной защиты высоковольтных линий обусловлено:

• высокой долговечностью релейных элементов;
• быстрой реакцией на изменение параметров подключенных линий;
• способностью работы в условиях высокой напряженности электромагнитных полей и нечувствительностью к появлению паразитных электрических потенциалов.

Также посредством установок релейной защиты осуществляется резервирование линий электропередач и моментальный вывод из работы поврежденных участков электросети, к примеру, при замыкании линии на землю или обрыве токоведущих частей. На сегодняшний день еще не изобретены более надежные средства защиты линий электропередач чем релейная защита.

Кроме того, в настоящее время электромагнитный тип реле широко используется в системах управления производственными, конвейерными линиями. Чаще всего данный вид систем управления используется на производствах с наличием высоких паразитных потенциалов делающих невозможным использование полупроводниковых систем управления.

К примеру, известен случай, когда при модернизации систем управления конвейерными линиями на одном из элеваторов новое оборудование, построенное новейших полупроводниковых элементах, постоянно выходило из строя.

Как позже выяснилось причиной поломки стало статическое электричество, возникающее при движении зерна по конвейерной ленте, а так как система выравнивания потенциалов была не предусмотрена в данных помещениях, то стал вопрос о переносе пульта управления в защищенное помещение.

Это было сопряжено с огромными материальными затратами. В результате было принято решение перейти на релейные блоки управления, нечувствительные к статическому напряжению.

Принципы работы заложенные в основу функционирования электромагнитных реле используются в устройствах дистанционного управления нагрузкой — пускателях или контакторах.

Принцип работы этих устройств во многом напоминает работу реле, с той лишь разницей, что предназначены данные устройства для коммутации силовых цепей сила тока, в которых может достигать 1000 А, а в случае особо мощных установок и выше.

Помимо низковольтного оборудования релейные блоки используются для управления, конденсаторными установками, которые используются для плавного пуска электрических двигателей высокой мощности.

Но самым знаковым применением реле электромагнитного типа является их использование в первых электронно-вычислительных машинах, в качестве логических элементов способных выполнять простейшие логические операции. Не смотря на низкое быстродействие эти первые компьютеры по надежности превосходили следующее поколение ламповых вычислительных комплексов.

Простейшими примерами использования электромагнитного реле в повседневной жизни являются реле управления в различных видах бытовой техники: холодильниках, стиральных машинах и т.п.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Подключение твердотельного реле

Принцип подключения прост. В приборе предусмотрены управляющие входы (на них подается напряжение с четким соблюдением полярности) и выход для подключения нагрузки. Важный момент — качество соединения. Здесь применяется винтовой способ (пайка исключена).

Чтобы избежать повреждения ТТР, важно исключить попадание на контакты пыли, а также посторонних механических элементов. Стоит предусмотреть меры, препятствующие негативному воздействию на кожух прибора (во включенном или отключенном состоянии)

После включения запрещено прикасаться к корпусу, который может быть горячим

Обратите внимание, чтобы ТТР не располагалось вблизи легковозгораемых материалов. Кроме того, в процессе подключения убедитесь, что коммутация выполнена без ошибок

Если после включения изделие набирает температуру выше 60 градусов Цельсия, установите на него радиатор для охлаждения (причины и особенности этой защитной меры рассмотрены выше).

Если ничего не предпринять, при достижении 80 градусов Цельсия прибор перестанет работать. Управление осуществляется при помощи цепочки с различными вариантами исполнения.

Как расшифровывается vdc, vac и что означают значения на корпусе реле

Как мы выяснили ранее, реле — это специальное исполнительное устройство коммутирующее различные направления электрической цепи. Обозначение VDC на корпусе означает максимальную нагрузку: DC –постоянный ток, V– вольтаж (12V). VAC на корпусе означает V-вольты, AC – переменный ток. Например 12А/35VAC.

Основными параметрами реле являются: напряжение питания соленоида, максимально допустимый ток и напряжение через контакты, эти параметры указаны на корпусе.

Более подробнее об электромеханических реле, высокочастотных, для авто и других можете ознакомиться в нашем каталоге – ссылка на каталог

Схемы подключения

Рисунок 1 – общая схема подключения

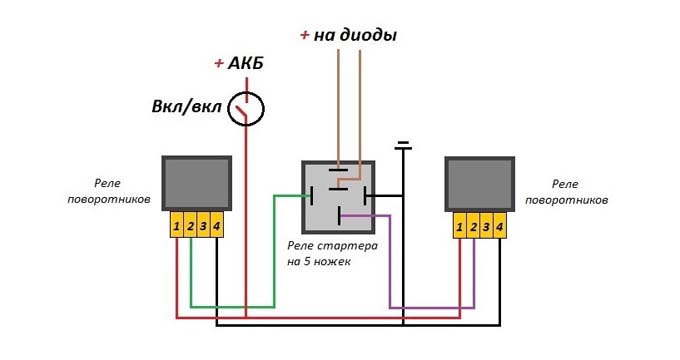

Рисунок 2 – схема подключения реле поворотника в авто

На рисунке 3 показана схема подключения реле ардуино

Схема подключения магнитного пускателя

Магнитный пускатель – это электромагнитное комбинированное устройство низкого напряжения для распределения и управления, предназначенное для выполнения пуска и разгона различных электродвигателей. При этом обеспечивается их непрерывная работа, выключение питания и защита от перегрузок.

Основой устройства является контактор, дополненный группой контактов для пуска, тепловым реле и плавкими предохранителями. Подключение электромагнитного пускателя позволяет управлять питанием магнитной катушки, включение и отключение которой осуществляется замыканием и размыканием цепи питания.

Реле тока

Структура реле напряжения и тока очень похожа.

Их отличие заключается только в конструкции катушки. Токовое реле имеет катушку с небольшим числом витков и малым сопротивлением. Намотка провода на катушку осуществляется толстым проводником.

Обмотка реле напряжения выполняется с большим числом витков.

Каждое из этих реле выполняет контроль определенных параметров с помощью системы автоматического отключения и включения электрического устройства.Реле тока осуществляет контроль силы тока в цепи потребителя, к которой оно подключено. Данные поступают в другую цепь с помощью подключения сопротивления контактом реле. Подключение может осуществляться как непосредственно к силовой цепи, так и через измерительные трансформаторы.

Пускатель магнитный 9А катушка управления 220В АС 1НО+1НЗ LC1D

• Код товара 9679521
• Артикул LC1D09M7
• Производитель Schneider Electric/TeSys

Интеллектуальные гелевые решения от компании Cellpack

Широкая линейка гелей Cellpack предлагает современные заливочные компаунды для защиты электрических и электронных компонентов при низком напряжении до 1 кВ

Реле времени астрономическое PCZ-527-1 от СООО Евроавтоматика ФиФ в ассортименте ЭТМ

Программируемое циклическое реле времени PCZ-527-1 предназначено для включения и отключения освещения в зависимости от географических координат местности и/или включения по недельной программе.

{SOURCE}

Поляризованное реле

Поляризованное реле представляет собою электромагнитное реле, у которого направление перемещения якоря будет зависеть от направления намагниченности тока. В отличии от электромагнитного реле поляризованное будет иметь два направления перемещения якоря.

Основными деталями поляризованного реле могут являться:

1. Намагниченная катушка.
2. Сердечник.
3. Магнитный поток и постоянный магнит.
4. Якорь.

Магнитный поток будет проходить через стальной передвижной якорь и разветвляться на два потока. На конце якоря будет располагаться средний контакт, замыкающийся, в зависимости от полярности управляющего сигнала.

Если отсутствует управляющий сигнал и потоки Ф_Э, на якорь в нейтральном положении, действуют слева и справа одинаковые силы притяжения.

Теперь вы точно знаете, какие существуют электромагнитные реле. Надеемся, что эта информация была полезной и интересной.

Электромагнитные реле тока

Реле тока и напряжения отличаются, хотя структура у них похожа. Различие состоит в исполнении катушки. Реле тока имеет малое количество витков на катушке, сопротивление которого невелико. При этом намотка производится толстым проводом.

Обмотка реле напряжения образуется большим количеством витков. Ее обычно включают в действующую сеть. Каждое устройство контролирует свой определенный параметр с автоматическим включением или отключением потребителя.

С помощью реле тока контролируют его силу в нагрузке, к которой подключается обмотка. Информация передается в другую цепь посредством подключения к ней сопротивления коммутирующим контактом. Подключение производится в силовую схему напрямую или через измерительные трансформаторы.

Защитные устройства отличаются быстродействием и имеют время срабатывания в несколько десятков миллисекунд.

Классификация и для чего нужно реле

Поскольку реле являются высоконадежными коммутационными устройствами, то не удивительно, что они нашли широкое применение в самых различных областях человеческой деятельности. Они используются в промышленности для автоматизации рабочих процессов, а также в быту в самой различной технике, например в привычных всех холодильниках и стиральных машинах.

Разнообразие видов реле очень велико и каждый предназначен для выполнения определенной задачи

Реле имеют сложную классификацию и делятся на несколько групп:

По сфере применения:

• управление электрическими и электронными системами;
• защита систем;
• автоматизация систем.

По принципу действия:

• тепловые;
• электромагнитные;
• магнитолектические;
• полупроводниковые;
• индукционные.

По поступающему параметру, вызывающему срабатывание КУ:

• от тока;
• от напряжения;
• от мощности;
• от частоты.

По принципу воздействия на управляющую часть устройства:

• контактные;
• бесконтактные.

На фото (обведено красным) показано, где находится одно из реле в стиральной машине

В зависимости от вида и классификации реле применяются в бытовой технике, автомобилях, поездах, станках, вычислительной технике и т.д. Однако, чаще всего этот вид коммутирующего устройства используется для управления токами большой величины.

Отключение катушки реле

При отключении катушки реле можно также достичь замедленного спадания магнитного потока в магнитопроводе (рис. 2 б). Для этого применяются различ­ные демпферы. Демпфером называется толстая гильза, выполнен­ная из меди или алюминия, которая насаживается на общий сердеч­ник со втягивающей катушкой. Эта гильза создает вторичный контур. При исчезновении основного магнитного потока при раз­мыкании РП в гильзе индуктируется ток, который по правилу Ленца стремится поддержать основной поток. Чем больше масса демпфера, тем больше выдержка времени реле. Роль демпфера одно­временно выполняет также и алюминиевое основание реле. Раз­личные диапазоны выдержки реле (0,3—5,5 сек) достигаются за счет применения дополнительных съемных демпферов.

Следует иметь в виду, что реле типа РЭ-500 предназначено для постоянного тока, и в цепь управления двигателями переменного тока оно включается через выпрямители.

Реле постоянного и переменного тока, чем они отличаются

Существуют реле, способные получать входящий сигнал не только от постоянного тока, но и от переменного. Такое решение позволяет применить его практически во всех видах электросети, не только 5 – 12 вольт, например, в автомобиле, но и в энергетических установках от 220В, 380В, рассчитанных на сотни ампер переменного тока и даже выше.

Реле постоянного тока

Реле работает стандартным способом. Подаваемый ток создает электромагнитное поле внутри соленоида, смещает якорь, тем самым размыкает или замыкает цепь.

Подразделяются на поляризованные и нейтральные. Отличаются они тем, что поляризованные срабатывают в однополярной сети. Нейтральные срабатывают независимо от направления полярности.

Реле переменного тока

Реле данного вида используются в сети переменного тока от 220в и работают немного иначе от постоянного. В сердечнике соленоида есть небольшая прорезь, разделяющая его на две части, одна из которых экранирована. При возникновении магнитного потока, одна его часть проходит через экранированную часть якоря, другая часть проходит на прямую.

Благодаря такому решению один из разделенных магнитных потоков в сердечнике немного отстаёт по фазе от другого, в результате чего не возникает перехода через ноль и дребезжание контакта, соответственно, притягивающее усилие сердечника постоянно и достаточное, чтобы удержать притянутый якорь, в этом и есть основное отличие.

Важно! Независимо от вида элемента, на управляемой цепи может коммутироваться постоянный и переменный ток. Все характеристики обычно указываются на корпусе.

Книги

Нормативные правовые актыОбщественные и гуманитарные наукиРелигия. Оккультизм. ЭзотерикаОхрана труда, обеспечение безопасностиСанПины, СП, МУ, МР, ГНПодарочные книгиПутешествия. Отдых. Хобби. СпортНаука. Техника. МедицинаКосмосРостехнадзорИскусство. Культура. ФилологияДругоеКниги издательства «Комсомольская правда»Книги в электронном видеКомпьютеры и интернетБукинистическая литератураСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНГОСТы, ОСТыЭнциклопедии, справочники, словариДомашний кругДетская литератураУчебный годСборники рецептур блюд для предприятий общественного питанияЭкономическая литератураХудожественная литература

Регулировка приборов с цифровой шкалой

Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки «REV Ritter», предназначенного для включения в сетевую домашнюю розетку.

Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения

При помощи этого устройства можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.

Настройка сопровождается следующими действиями:

1. Поднять все сегменты, расположенные по окружности диска настройки.
2. Опустить только те сегменты, которые соответствуют времени настройки.
3. Поворотом диска настройки выставить указатель диска на текущее время.

Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.

В целом, конструкция механического реле «REV Ritter» позволяет организовать до 48 включений за полные 24 часа.

Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети

Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.

Ассортимент реле на российских прилавках: производители и цены

Каждое из реле имеет определенную маркировку, отражающую его технические характеристики. По маркировке найти подходящую модель во много раз проще, чем подбирать под определенные параметры. Предлагаем ознакомиться с некоторыми из устройств и их стоимостью.

Изображение	Наименование	Номинальный ток, А	Средняя цена, руб.
	РПЛ-122М0*4А	16	350
	РП20М-217 У3	1	410
	РТТ-111УХЛ4	0,2	160
	РТ-40/6 УХЛ4	16	1100
	РПУ-2 У3Б	5	250
	РП20-112 У3	2,5	350
	ТРН-10 УХЛ4 660В	1,25	125
	ТРН-10 УХЛ4 500В	0,5	125
	РТ-83/2	5	1400
	РЭВ 830 У3	2,5	1800
	РВО-Р-100м ̴100В-2П-1	8	800
	РТИ-1308	2,5-4	460
	РВО-П2-99с-АС110В 1п-1-10 УХЛ4	7	900

Автомобильные реле практически всегда имеют такой вид

Особенности подключения: типовые схемы

Наиболее распространена схема подключения однофазной нагрузки через релейные контакты или магнитный пускатель для защиты приводных механизмов от возникающих при аварийных ситуациях колебаний напряжения. Её использование допускает возможность регулировки рабочих параметров системы в достаточно широком диапазоне. К примеру, можно установить оптимальную по величине задержку включения.

Типовая схема подключения через релейные контакты

На приведенной на рисунке схеме реле 220 В подключается напрямую к контролируемой сети. Это позволяет прибору измерить входное напряжение, определить его соответствие допустимым параметрам. Если значение укладывается в заданный диапазон, включается АПВ (автоматический повтор включения). С установленным временным промежутком происходит замыкание контактов и подключение к сети.

Схема с магнитным пускателем

Подключение однофазной нагрузки может быть выполнено по схеме, предусматривающей управление коммутационными операциями через магнитные пускатели. Основным отличием в её работе является тот факт, что изначально происходит включение/отключение МП, который в свою очередь подключает или отключает нагрузку. Устройство выбирают в соответствии с характеристиками подключаемого оборудования.

Схема подключения промежуточных реле

При использовании в схеме промежуточного электромагнитного реле её конфигурация зависит от характера подключаемых нагрузок. В большинстве случаев устройство выполняет функцию контактора, который эффективно распределяет электропитание между элементами нагрузки.

При этом нейтраль подключается к контакту катушки напрямую. Питающий фазный провод подсоединяется через кнопку «Стоп», которая срабатывает на размыкание. Её второй контакт также присоединяется к фазе системы. Для подключения нагрузки используются нормально-замкнутые, а для фазы — нормально-разомкнутые контакты промежуточного ЭМР.

Для обеспечения непрерывной подачи электропитания на катушку один из выходных контактов подключается к нагрузке. Контактная группа при этом замкнута. Для отключения нагрузки и ЭМР электрическая цепь разрывается при помощи кнопки «Стоп». В схему для управления нагрузкой большой мощности может быть дополнительно включён магнитный пускатель. Для управления реле может использоваться терморегулятор, датчики освещённости, движения.

Принцип работы и внешний вид

Если говорить обобщенно, реле представляет собой электрический механизм, замыкающий или разрывающий электрическую цепь. Его работа осуществляется исходя из электрических или других параметров, которые на него действуют.

Выбирая режим работы реле нужно руководствоваться частотой включений, величиной тока, а также характером испытываемых нагрузок.

Конструкция состоит из следующих компонентов:

• Катушки.Катушка является медным проводом, который намотан на немагнитный материал; может находиться в тканевой изоляции или быть покрытым специальным лаком, который не пропускает электричество;
• Сердечника.Он содержит железо и приходит в действие при проходе тока через витки катушки;
• Подвижного якоря.Такой якорь является пластиной, крепящейся к якорю, он воздействует на замыкающие контакты;
• Контактной системы.Она является переключателем состояния цепи.

В основе работы реле – электромагнитная сила, появляющаяся в сердечнике катушки при пропускании через нее тока.

Катушка является втягивающим устройством, в котором сердечник связан с подвижным якорем. Он и приводит в действие силовые контакты. А к катушке можно дополнительно подключать резистор для увеличения точности срабатывания.

Рассмотрим основные параметры реле:

Время срабатыванияреле – характеризует промежуток времени от момента подачи сигнала на вход реле до момента начала действия на силовую цепь.Управляемая мощность– это мощность, которой способны управлять контакты реле при коммутации цепи.Мощность срабатывания– это наименьшая мощность, требуемая для чувствительного элемента реле, для перехода в рабочее состояние.Величина тока срабатывания.Такое регулируемое значение называется уставкой.Сопротивление обмотки катушки.Ток отпускания– максимальная величина тока на клеммах обмотки реле, при котором якорь отпадает в исходное положение.Время отпусканияякоря.Частота коммутаций с нагрузкой– частота, с которой может осуществляться подключение и отключение силовой цепи.

Для чего нужно реле: область применения

Реле получило широкое применение в промышленности. Его используют для автоматизации производственных процессов, а также для защиты электроустановок. На данный момент широко используются как электронные устройства под управлением микропроцессоров, так и аналоговые, рабочая схема которых состоит из резисторов, транзисторов, диодов и др. Область применения зависит от принципа действия реле и типа контролируемой величины:

• Электрические (электромагнитные) – используется для включения/отключения электроприборов, блокировки подачи электроэнергии, размножения контактов и т.п. Могут управляться множеством внешних факторов, таких как напряжение в электросети, мощность, величина нагрузки, количество обращений (коммутации). Такие устройства чаще всего используются при подключении больших силовых установок, где они функционируют в ручном режиме. Для процессов автоматизации и управления логистическими операциями такие приборы используются редко.
• Электротепловые – состоят из системы биметаллических пластин, которые выступают в качестве контактов. Принцип действия основан на способности металлов к линейному расширению во время нагрева. Используются металлические сплавы с различными коэффициентами расширения. Применяются в качестве температурных детекторов, защитных устройств (контакты разъединяются при перегреве), датчиков времени.
• Временные – широко применяются при управлении и производственной аппаратурой. Благодаря применению различных схем замедления в электромагнитных, электродвигательных, герконовых и других типах они имеют широкий диапазон временных интервалов, которые можно настраивать.

Коммутационный шкаф, где находятся выносные реле

Реле времени

В схемах автоматики нередко возникает необходимость создавать запаздывания при срабатывании аппаратов или выдавать сигналы для технологических процессов в определенной последовательности. Для этого служат переключатели с задержкой по времени, к которым предъявляются следующие требования:

• стабильность выдержки независимо от воздействия внешних факторов;
• небольшие габариты, масса и потребляемая энергия;
• достаточная мощность системы контактов.

Для управления электроприводами высокие требования к точности не предъявляются. Выдержка составляет 0,25-10 с. Надежность должна быть высокая, поскольку работа часто производится в условиях тряски и вибрации. Защитные устройства энергосистем должны работать точно. Выдержка не превышает 20 сек. Срабатывание происходит довольно редко, поэтому высокие требования к износостойкости не предъявляются.

Электромагнитные реле времени работают на следующих принципах замедления:

1. Пневматическое — за счет наличия пневматического демпфера.
2. Электромагнитное — при постоянном токе существует дополнительная короткозамкнутая обмотка, в которой наводится ток, препятствующий нарастанию главного магнитного потока при срабатывании, а также его снижению при отключении.
3. С анкерным или часовым механизмом, который заводится от электромагнита, и контакты срабатывают после отсчета времени.
4. Моторное — подача напряжения одновременно на электромагнит и двигатель, вращающий кулачки, приводящие в действие систему контактов.
5. Электронное — с помощью интегральных цепей или цифровой логики.

Основные производители реле

Aleph International — более 30 лет на рынке электроники, электротехнических товаров и средств автоматизации. Продукция считается одной из наиболее надежных.

Axicom — подразделение швейцарской фирмы Alcatel Switzerland Ltd. с  1999 года входит в концерн  Tyco Electronics. Производит чрезвычайно качественные изделия. Все предлагаемые на российском рынке релейные устройства полностью отвечают требованиям отечественных нормативов по электрической надежности и прочности диэлектриков;

CIT RELAY & SWITCH (Чжэцзян, Китай) — компания специализируется на релейных устройствах, используемых в телекоммуникациях, автоиндустрии и безопасности. Имеет широкую номенклатуру продукции, главным достоинством является доступной цена изделий;

Finder — Европейский производитель специализирующееся на выпуске реле и таймеров. Занимает 3 место в Европе по выпуску электромеханических релейных автоматов промышленного и бытового назначения. Вся продукция сертифицирована по стандартам  ISO 9001 и ISO 14001.

NAiS под этой торговой маркой выпускается продукция компании Matsushita Electric Works (Япония). Изделия сертифицированы по стандартам ISO 9001:2000. Номенклатура продукции включает электромеханические и PhotoMOS реле, различные контроллеры и микровыключатели как для промышленного, так и для бытового использования.

Основные технические характеристики, плюсы и минусы, область применения

Как любые электротехнические детали, электромагнитное реле подбирают по параметрам. Сначала определяются с составом контактных групп, затем — с питанием. Затем наступает пора выбора характеристик.

• Ток или напряжение срабатывания. Самое низкое значение тока или напряжения, при котором контакты уверенно переключаются.
• Ток или напряжение отпускания. Максимальное значение параметров, при которых пружина оторвет якорь от катушки.
• Чувствительность. Минимальный уровень мощности, при котором реле срабатывает.
• Сопротивление обмотки. Измеряется при температуре +20°C.
• Рабочий ток или напряжение. Это диапазон значений, при которых реле точно сработает в эксплуатационных условиях.
• Время срабатывания. Промежуток от момента подачи питания на обмотку до переключения первого контакта.
• Время отпускания. Через какой промежуток времени после снятия питания «отлипнет» якорь.
• Частота коммутации. Сколько раз может сработать реле за определенный промежуток времени.

Характеристики электромагнитного реле. Один из видов

Электромеханические реле имеют большой рабочий ресурс, невысокую цену. Еще один плюс — малое падение мощности при переключении. Но они создают помехи при работе, возможен дребезг контактов, скорость срабатывания совсем невысокая, есть проблемы с индуктивными нагрузками.

Все эти свойства определяют область применения. Обычно это коммутация питания приборов, работающих от 220 В переменного тока или 12 В и 24 В постоянного. Чаще всего нагрузкой являются электродвигатели невысокой мощности, еще подключают освещение, другую индуктивную и активную нагрузку. Мощность коммутируемой нагрузки от 1 Вт до 2-3 кВт.

Где используется и как выбрать электромагнитное реле

Сложно в это поверить, но самое простое реле стало причиной быстрого развития компьютеров и компьютерной техники и вот почему: в нем бывает два состояния вкл/выкл, а именно эти два состояния схожи с двоичным кодом транзисторов процессора.

Также это простое устройство нашло широкое применение в промышленности, в транспорте, в бытовом оборудовании, энергетики, космонавтике, медицине и.т.д. С ним мы сталкиваемся ежедневно, но не замечаем этого. Например, в ИБП или стабилизаторе напряжения, мгновенно реагирующим на перепады напряжения.

Справочник по слаботочным электрическим реле 3-е издание – скачать

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.

Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

Достоинства и недостатки

Реле электромагнитное имеет следующие преимущества над полупроводниковыми конкурентами:

• коммутация больших нагрузок при малых габаритах;
• гальваническая развязка между цепью управления и группой коммутации;
• низкое тепловыделение на контактах и катушке;
• небольшая цена.

Устройству присущи также недостатки:

• медленное срабатывание;
• относительно небольшой ресурс;
• радиопомехи при переключении контактов;
• сложность коммутации на постоянном токе высоковольтных и индуктивных нагрузок.

Рабочие напряжение и ток катушки не должны выходить за заданные пределы. При их низких значениях становится ненадежным контактирование, а при высоких — перегревается обмотка, увеличивается механическая нагрузка на детали и может произойти пробой изоляции.

Долговечность реле зависит от вида нагрузки и тока, частоты и количества коммутаций. Больше всего контакты изнашиваются при размыкании, образующем дугу.

Бесконтактные аппараты имеют преимущество, поскольку у них не появляется дуга. Но есть также масса других недостатков, что не дает возможности заменить реле.
