Что необходимо знать про регулировку карбюратора бензопилы stihl (штиль)

Почему переливает карбюратор Штиль 180 и несколько характерных неисправностей

После того как мы рассмотрели устройство карбюратора определить причину, по которой топливо попадает в камеру сгорания в большем объеме не составит труда. Происходит это из-за износа прокладки между крышкой компенсатора и корпусом карбюратора. Вы спросите, как это может повлиять?

Ответ прост, сжимаясь, прокладка отпускает находящуюся поверх нее диафрагму на доли миллиметров вниз. Она, в свою очередь сильнее надавит на коромысло игольчатого клапана, он откроется больше положенного и топливо поступит в избытке (начнет переливать).

Еще одна причина — растяжение самой диафрагмы, это происходит в результате естественного износа. Предотвратить данный процесс невозможно, зато можно решить проблему, периодически меняя все прокладки, диафрагмы карбюратора, и топливного насоса. Для этого существует ремкомплект.

При чистке бензопилы сжатым воздухом, ни в коем случае нельзя дуть в топливную трубку, это может привести к растяжению диафрагмы.

Частая поломка карбюратора Штиль и как её избежать

Распространенной причиной выхода из строя карбюратора на бензопиле штиль, является залипание клапана в форсунке. Причина залипания — нарушение хранения бензопилы, точнее инструкций производителя Штиль 180 по правильной подготовке к хранению.

Как следует из инструкции, перед длительным хранением, необходимо слить топливо из бака, после чего запустить пилу и дожечь бензин из карбюратора. Невыполнение этого элементарного правила, влечет за собой следующие последствия. Клапан форскнуи, находясь в непосредственном контакте с топливом, прилипает к корпусу, т. к. бензин понемногу испаряется и остается только липкое масло. Заменить форсунку нельзя, т. к. их нет в ремкомплекте, можно только попробовать её выбить и промыть, что не всегда возможно сделать, не испортив при этом форсунку.

Неисправности и ремонт

Карбюратор бензопилы Штиль 180 требует как первоначальной, так и периодической регулировки. Узнать о ее необходимости можно по следующим признакам:

1. Проблемы с двигателем, например, он не заводится или сразу же глохнет после начала работы. Чаще всего причиной становится использование некачественной топливной смеси.
2. Расход топлива и увеличение выхлопа. Выхлопных газов становится больше по причине неполного сгорания топлива. Чаще всего данная проблема может возникнуть из-за перенасыщения горючим.

Могут появиться и другие поломки, например, засор из-за повреждения воздушного фильтра или образование окалины. Причины могут быть связаны с тем, что при длительном простое в топливном баке остается бензин. Это связано с тем, что горючее выдыхается, чем и портит устройство.

Независимо от причины потребуется ремонт карбюратора, который чаще всего сводится к регулировке. Способ выполнения данной процедуры зависит от модели бензопилы, однако можно придерживаться общих принципов.

Как снять карбюратор с бензопилы

Перед регулировкой нужно снять его с бензопилы Штиль. Для этого надо:

1. Повернуть фиксатор влево, чтобы снять крышку.
2. Снять фильтр, для чего открутить две гайки, которые его удерживают. Для простоты работы рекомендуется использовать специальные отвертки с подходящими насадками.
3. Снять все тяги, в том числе и рычаг карбюратора.
4. Снять карбюратор, а затем отсоединить топливный шланг.

Рекомендуется запоминать расположение деталей, чтобы можно было потом поставить карбюратор на место и при этом не осталось лишних крепежей или не образовалось перекосов и щелей.

Как почистить

В том случае, если бензопила глохнет на холостом ходу, необходимо разобрать деталь и прочистить его. В первую очередь это касается чистки дополнительного фильтра. Данная деталь представляет собой сеточку. Чтобы добраться до нее, нужно:

Снять самую большую крышку.
Снять мембрану, которая расположена под крышкой.
Очистить сеточку, что расположена в углублении

Делать это нужно предельно осторожно, поскольку сеточка может выпасть. Для чистки использовать медную проволочку

Дополнительно нужно промыть и продуть все каналы. Последняя процедура необходима, если в карбюратор не поступает бензин.

Как настроить

Регулировка карбюратора бензопилы Штиль 180 проводится с целью улучшения производительности и экономии топлива.

Для регулировки своими руками нужно:

1. Очистить топливную систему, в том числе бак, от остатков смеси бензина и масла. Продуть воздушный канал и фильтры.
2. Настройка карбюратора бензопилы выполняется с помощью болтов Н, L и S. Болт Н управляет жиклером, обеспечивает максимальные обороты. Болт L выполняет ту же функцию, но обеспечивает минимальные обороты. Винт S отвечает за точность оборотов холостого хода. Выполнять данную процедуру нужно при выключенном двигателе.
3. Отрегулировать карбюратор на бензопиле нужно путем задачи соответствующих углов поворота первых двух болтов. Задать базовые значения можно следующим образом. Первые два болта поворачивать медленно в направлении часовой стрелки, после упора вернуться назад на два оборота.
4. Включить двигатель и отрегулировать зажигание на бензопиле Штиль и его карбюратора окончательно. Для этого нужно найти наибольшие обороты холостого хода путем поворота болта L в разные стороны. После того как этот максимум будет найден, болт нужно вернуть на четверть хода. В том случае, если начнет двигаться цепь, двигатель нужно остановить.
5. Провести техническую проверку. В частности нужно определить максимальное количество оборотов, проверить ускорение и устойчивость двигателя на холостом ходу, а также соответствие данных параметров базовым значениям в инструкции. Качество смеси для проверки должно быть самым высоким.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

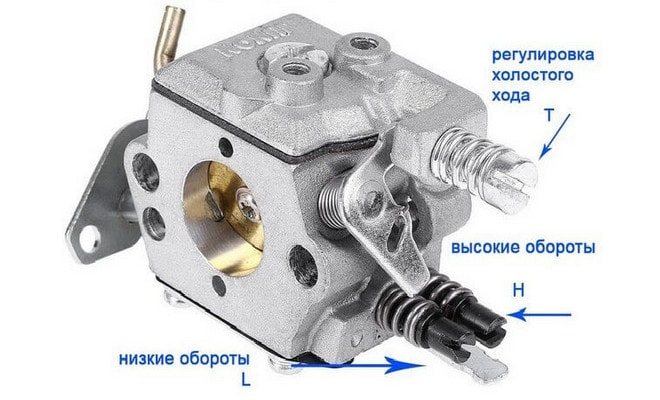

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

• винт L – на один оборот;
• винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация
Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.

   Под мембраной должно быть все чисто

   На мембране также не должно быть грязи

3. Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
4. Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.

   Всего нужно открутить 4 винта

5. Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
6. Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
7. Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
8. Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
9. Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Регулировка карбюратора Штиль 180

Карбюратор бензопилы Штиль 180, без разбора, регулировать можно только на количество оборотов на холостом ходу. Увеличить или уменьшить подачу топлива в различных режимах при помощи специальных винтов нельзя. Производитель ограничивает доступ к регулировкам и не устанавливает эти винты. Как отрегулировать карбюратор на правильные обороты холостого хода очень подробно описано в инструкции производителя.

При возникновении определенных неисправностей, и наличии опыта, увеличить или уменьшить подачу топлива можно при помощи увеличения зазора при открытии игольчатого клапана.

Для увеличения подачи, коромысло игольчатого клапана в распределительной камере необходимо отогнуть вверх, а для уменьшения, вниз. Тем самым регулируется ход иглы и соответственно пропускная способность клапана.

Не стоит проводить регулировку самостоятельно, т. к. это необходимо делать очень точно и при ошибке вернуть исходное положение коромысла практически невозможно.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже

ФОТО: rmnt.ru Стрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ru Такой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

• винт L – на один оборот;
• винт H – на полтора оборота.

ФОТО: withoutahitch.com.au Каждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ru После этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Станок для заточки цепей бензопил: критерии выбора, особенности конструкции, технические и эксплуатационные характеристики оборудования, принцип работы ручных и автоматических устройств, обзор популярных моделей заточных установок.

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация Описание действия
Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта
Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения
При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)
В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная
Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро
После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Источник

Регулировка карбюратора на бензопиле бу

Как правильно отрегулировать карбюратор на бензопиле. Если у вас бензопила как бы новая, и вы ещё ничего не крутили, то необходимо, посчитать количество оборотов, когда будете заворачивать винты до конца. Для этого можно изобрести приспособление из простого циферблата старых часов.

Если пила была в не рабочем состоянии и находилась на холоде, прежде чем проводить настройки необходимо пилу прогреть где-то в течение 10 минут.

Регулируем карбюратор на бензопиле дома

Регулировка карбюратора бензопилы своими руками, это не проблема. На самом деле потому, что настройки пил в домашних условиях проводятся не так часто, скорее это вынужденная мера. Следовательно, высокие обороты выставляются на данную пилу в районе 11000 оборотов.

Можно провести настройку в домашних условиях без специальных приспособлений, то есть вручную. Таким образом она проводится на слух. Проводится точно так же, то есть сперва мы находим максимальные обороты, только делаем это на слух без дополнительных приборов. Но делать это надо кратковременно потому что если мы будем гонять пилу на очень высоких оборотах, на бедной смеси, то можно просто угробить поршневую группу. Поэтому лучше использовать тахометр и увеличивать обороты по мере необходимости с обогащённой смеси выходить на более бедные они на оборот как мы это делали с винтом Л, тем не менее такое возможно.

При домашней настройке, когда вы будете регулировать пилу винт Т самом начале лучше не трогать. Сперва необходимо производить регулировку винтом Л потом винтом Н. В крайнем случае, если у вас цепь вращается после регулировки обогащение смеси, винтами Л и Н, тогда регулируем холостой ход. Делаем минимальное количество оборотов с помощью дроссельной заслонки, то есть понижаем количество оборотов.

В звуке появиться чёткий момент, когда пила набрала максимальные обороты, после этого пошёл резкий спад. Вот это и будут максимальные обороты. После того как инструмент достигнет максимальных оборотов, убираем обороты на четверть — это опять-таки предварительная настройка, и короткая настройка. Потому что все-таки, нужно настраивать так как положено, по тахометру, если вы хотите, чтоб пила проработала достаточно долго.

Настраиваем карбюратор на бензопиле правильно

Перед тем как проводить настройки, обязательно проверяем воздушный фильтр, но желательно заодно и проверить состояние свечей. Можно использовать праймер для запуска. Его использовать не обязательно, если пила заводиться нормально.

Винт Н заворачивается до упора по часовой стрелке. Сильно не затягивайте только до касания, или, когда почувствуете, что иголка встала, и все дальше его не трогаем. То же самое с винтом Л завернули до упора все это будет начальной настройкой.

В общем то настроить карбюратор пилы не такая уж, и сложная работа главное уметь слышать и пользоваться отвёрткой, так как при настройке это главный инструмент. Если вы всё-таки сомневаетесь в своих силах, то лучшим решением будет обратиться к специалистам. И самое главное, все крышки, винтики, и воздушный фильтр нужно вернуть на место. Что бы при работе чего ни будь не отпало и не закусило цепь, тем самым избежать серьёзных травм.

Регулировка карбюратора бензопилы

Регулировку карбюратора бензопилы мы рекомендуем делать в сервисном центре. так как этот процесс требует определенных знаний и опыта. Кроме того необходимы специальные инструменты: регулировочный ключ и тахометр. Мы крайне не советуем регулировать карбюратор самостоятельно, но понимаем, что бывают ситуации, когда сервисный центр находиться очень далеко от вас, и нет возможности до него добраться, а работа стоит!

Если бензопила не заводиться, то прочитайте нашу статью Не заводится бензопила. Что делать?. и спокойно и последовательно пройдите все пункты по порядку. Если бензопила заводиться, но не набирает обороты или работает неустойчиво, или глохнет на холостых оборотах, то в этом случае самостоятельно можно попытаться это исправить.

Первое: подготовка к регулировке карбюратора

Перед тем как регулировать карбюратор бензопилы нужно убедиться в чистоте воздушного и топливного фильтров. Если вы беретесь за регулировку карбюратора, то, разумеется, вы знаете где находятся эти фильтры и как проверить их состояние. Далее осмотрите регулировочные винты карбюратора. Бывает, что регулировочный винт один, как на бензопиле Stihl MS 180. Или их нет совсем, как на бензопилах Husqvarna с системой AutoTune. Но, как правило, винтов три.

Второе. регулировка холостого хода винтом T

Винт Т отвечает за холостые обороты, регулируется обычной отверткой и, главное, его можно регулировать без опаски что либо испортить. Но перед тем, как его регулировать, заводим и прогреваем двигатель. После того как двигатель прогреется пробуем аккуратно регулировать винт Т на холостых оборотах. Если его закручивать по часовой стрелке, то холостые обороты должны увеличиваться. При выкручивании — уменьшатся. Обязательно разблокируйте ручной тормоз и регулировкой этого винта добейтесь устойчивой работы двигателя, но если цепь начинает прокручиваться, то немного выкрутите винт, чтобы цепь на холостых оборотах оставалась неподвижной.

Третье. для чего нужны винты L и H

Переходим к следующим винтам, регулируют их также на прогретом двигателе

Они обозначаются L и H , их регулировать нужно крайне осторожно, и вот почему. Эти винты отвечают за качество и количество смеси при работе двигателя

А так как вместе с бензином в двигатель поступает смазка, растворенная в смеси, то есть риск нарушить процесс смазки или превысить максимально допустимые обороты двигателя. Если у вас нет тахометра, то проверить это вы не сможете. К тому же у вас нет специального ключа и придется подбирать вместо него полою трубку. А она может прокручиваться и ввести вас в заблуждение относительно положения винтов, когда вы захотите вернуть все обратно.

Перед регулировкой этих винтов сделайте метки или запомните их расположение. Лучше всего поискать правильное положение винтов по справочным таблицам. В таблицах указывается количество оборотов, на которые нужно выкрутить винт относительно закрученного до упора состояния. Эта информация необходима, если кто-то до вас или вы сами произвольно вращали винты. Если их положение ранее никто не нарушал, то можно обойтись и без этих данных.

Четвертое. устранение провалов в наборе оборотов

Если бензопила заводиться, но при нажатии на курок газа ощущается провал в наборе оборотов, то попробуйте регулировать винт L Проворачивайте его на четверть оборота в разные стороны и при этом пробуйте реакцию двигателя на нажатие газа. Постарайтесь найти такое положение винта при котором разгон двигателя будет равномерным и быстрым. Поворачивать на больший угол нет смысла, самостоятельно раскрутится винт на столько не может, поэтому четверти оборота должно хватить.

Пятое: регулировка максимальных оборотов

Винт H вообще самостоятельно регулировать не желательно. Он отвечает за качество смеси, которые влияют на максимальные обороты двигателя. Самостоятельно он тоже сбиться не может. Поэтому будет достаточно, если вы покрутите его на 1/8 оборота в ту и другую сторону и добьетесь оптимальной на ваш взгляд работы двигателя на максимальном газу. Но, повторяю, что лучше самостоятельно этого не делать. Для точной регулировки максимальных оборотов необходимо применять тахометр.

Есть причины, не связанные с карбюратором, по которым бензопила будет плохо заводиться или неустойчиво работать. Наиболее часто встречающиеся — это износ поршневой и подсос воздуха через сальники или уплотнители. В этих случаях регулировка карбюратора и даже его замена не поможет. Определить эти причины можно с помощью замера компрессии или опрессовки двигателя. А для этого уже нужно специальное оборудование. Оно есть в нашем сервисном центре. мы можем сделать диагностику и установить причину неисправности.

Бензопила PARTNER 352.

Карбюратор такой как мы будем рассматривать, установлен на многих пилах подобных марок таких как — Poulan, Mc Culloch, Max Cut.

Откручиваем все три винта (как показано на указателях) и снимаем у корпуса верхнюю крышку данной пилы.

Извлекаем из нашего корпуса (показано на рисунке) воздушного фильтра — фильтрующий поролоновый воздушный элемент (на рисунке поролон зелёного цвета).

Откручиваем сразу две гайки, и снимаем сам корпус воздушного фильтра.

Для того чтобы снять корпус этого воздушного фильтра, его просто недостаточно просто снять с двух болтов. Он не снимется. Ему помешает выступ, который указан на стрелке. Надо приложить к корпусу фильтра совсем небольшое усилие вверх, до того момента когда выступ будет немного выше верхнего самого края картера бензопилы, и снимайте.

Работаем с правой от нас стороны карбюратора. Снимаем топливный шланг (как на верхней стрелке) и после этого тягу привода воздушной заслонки.

Снимаем наконец карбюратор и извлекаем наконечник этого тросика из рычага привода этой дроссельной заслонки.

С левой от нас стороны также стягиваем бензиновый шланг вместе со штуцера карбюратора.

Карбюратор теперь снят и готов к дальнейшей разборке.

В рассматриваемом нами примере — бензопила, путая, то есть в бензобаке нет бензина. Поэтому то когда мы снимали бензошланг с правой стороны этого карбюратора топливо из шланга совсем не выходило. У Вас же и бак может быть заполнен, и поэтому после работы пилой может пройти не так уж много времени. Топливо в баке пр работе находится под небольшим давлением, поэтому после снятия шланга из него и начнётся истечение топлива. Приготовьте заранее прищепку или зажима или обыкновенную гайку на 13 см рисунок.

Выкручиваем совсем винт количества оборотов холостого хода и винт крепящий сверху крышку карбюратора.

Потом снимаете верхнюю крышку. Откроется область карбюратора, которая называется — топливный насос где синяя прозрачная прокладка — это топливная мембрана.

С левой стороны карбюратора снимаем два винта (по инструкции винты обозначены L и H), перед этим сняв с них пружинную скобу. При сборке карбюратора нельзя перепутать эти винтики, на винте Н имеется кольцевая проточка , если её нет то пометьте любым винт.

Снизу снимаем четыре винта и снимаем совсем нижнюю крышку карбюратора.

Снимаем узел этого игольчатого клапана. Для этой цели снимаем винт указанный стрелкой на рисунке. Под двухплечим рычажком не потеряйте находится маленькая пружина.

Демонтированные детальки в разборе.

Дальше нужно снять воздушную заслонку и всего, что к ней относится. Откручиваем винт (показан стрелкой на рисунке) и снимаем заслонку.

Демонтируем саму ось воздушной заслонки. Для этого мы прилагаем необходимое усилие направленное вдоль оси. Стрелкой на рисунке показано отверстие, которое при извлечении оси нужно закрыть, поскольку в нём и располагается подпружиненный шарик. Вот и дроссельная заслонка. Откручиваем винтик и можно ее снять.

Снимаем показанный стрелкой винтик и за ним рычаг привода этой дроссельной заслонки.

Далее мы демонтируем эту пружинную шайбу стопор (на рисунке указана стрелкой).

Здесь же я хочу обратить внимание на три похожих друг на друга винта. 2 и 3 — это винты крепящие заслонки (взаимозаменяемы)

1 — это винт креления рычага привода этой дроссельной заслонки, очень он похож на два предыдущих, но он длиннее их. Нельзя их перепутать когда будете собирать карбюратор!

Последняя операция по такой разборке карбюратора — снимаем всю ось дроссельной заслонки. На фото внизу это показано в каком положении находится такая ось дроссельной заслонки на полностью собранном карбюраторе.

Поворачиваем эту ось на 180 градусов по часовой стрелке (честно говоря ось и сама повернётся так под действием пружины). Она займёт такое положение как на фото внизу. Только точно при ТАКОМ!!! положении оси мы приступаем к её извлечению аккуратно из корпуса карбюратора.

На фото внизу и показан момент демонтажа этой оси дроссельной заслонки. Большим пальцем левой руки прикрыто отверстиев корпусе карбюратора. Если этого не сделать, то у Вас появится такая возможность искать на полу одну ну очень маленькую детальку.

Наверх
