Регулировка карбюратора бензопилы stihl ms 250
Содержание:
- Как самостоятельно отрегулировать обороты
- Регулировка карбюратора бензопилы Stihl MS 361 своими руками
- Советы по эксплуатации
- Как работает карбюратор бензопилы
- Регулировка карбюратора любой бензопилы своими руками
- Назначение, конструкция и принцип действия карбюратора.
- Регулировка карбюратора после обкатки мотопилы
- Кому можно ремонтировать карбюраторы
- Регулировка Карбюратора Stihl 250 Положение Винтов
- Технические характеристики
- Возможные неисправности
- Стоимость ремонтных работ и замены карбюратора
- Ремонт карбюратора бензопилы Штиль 180
- Настройка карбюратора китайской бензопилы
- Китайские модели
Как самостоятельно отрегулировать обороты
Те, кто длительное время работает бензопилой, могут позволить себе регулировку по звуку работающего или запущенного на холостом ходе инструмента. Остальным рекомендуется обзавестись тахометром для более-менее точных настроек.

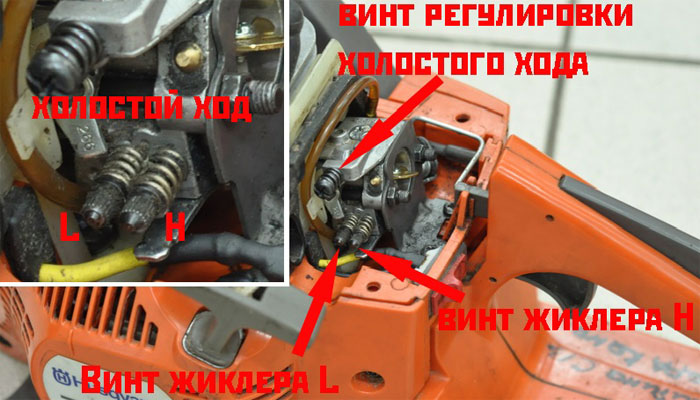

Головки настроечных винтов чаще всего под тонкую шлицевую отвертку, но могут быть сюрпризы: крест (винт холостого хода) или оригинальная форма под специальный инструмент (чтобы усложнить задачу пользователю и отправить его в сервисный центр).
В подавляющем большинстве привести бензопилу в нормальное состояние удается за счет поворотов винта LA вправо или влево, замеряя тахометром число оборотов вала. Стремиться нужно к тому значению, которое указано в паспорте для холостого хода, например, 3000 об/мин. Эта регулировка может потребоваться не один раз, если владелец периодически меняет марку бензина при заправке.
Если данная регулировка не помогла, и бензопила по-прежнему работает нестабильно, придется заняться винтами L и H.
Эта процедура состоит в следующем:
- При помощи отвертки полностью закрутить оба винта, до упора.
- Ослабить винты на два оборота, больше не стоит: полностью вынутый винт самостоятельно на место не вернуть.
- Запустить двигатель и дать ему поработать минут пять, чтобы прогрелся.
- При работающем двигателе медленно проворачивают винт L до достижения максимального числа оборотов, затем на четверть оборота прикручивают.
- Так же поступают с винтом H, фиксируя его в таком положении, когда показатель тахометра будет соответствовать указанным в паспорте на агрегат максимальным оборотам.
- Дальнейшая регулировка производится плавным вращением винта холостого хода (при необходимости) до тех пор, пока двигатель не заработает стабильно.
Производить настройки приходится на прогретом агрегате, а в некоторых моделях без снятия кожухов до винтов не добраться, поэтому при работе нужны внимательность и осторожность
Регулировка карбюратора бензопилы Stihl MS 361 своими руками
Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:
- При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
- При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
- При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).
В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.
Необходимые инструменты
Особенность бензопилы Stihl MS 361 — легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.
При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.
Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы
Пошаговый алгоритм регулировки
Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.
Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.
Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.
Стандартная регулировка
Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:
- Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
- Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
- Двигатель завести и прогреть в течении 7-10 мин.
- Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
- Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.
Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.
Регулировочные винты карбюратора бензопилы Штиль МС 361
Нюансы, которые нужно знать
При поворотах любого винта меняется заводская настройка
Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты
Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.
Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.
После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.
Познавательное видео
Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 — Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.
Советы по эксплуатации
Самое важно при эксплуатации любой бензопилы вовремя менять фильтрующие элементы. Не нужно менять раз в год или пол года, меняйте чаше
Лучше подстраховаться и потратить 100 рублей, чем угробить инструмент и заплатить тысячи.
Второе, следите за натяжкой цепи и обязательно ослабляйте после работы, особенно в зимнее время.
Третье, работайте только острой цепью. Если цепь затупилась, опилки становятся как пыль, быстро забивают воздушный фильтр,, проникают туда где им быть совсем не нужно, в результате страдает система вентиляции, двигатель перегревается. Так же по причине отсутствия необходимо сопротивления, двигатель может развивать повышенные обороты, что тоже не хорошо.
Как работает карбюратор бензопилы
Для настройки своими силами карбюратора на данной технике не нужно обладать специальными навыками по ремонту моторов. Нужно знать некоторые особенности работы карбюратора, которые касаются процесса смешивания топлива и воздуха, этими знаниями помогут при регулировке, такого узле как карбюратор.
Устройство карбюратора Walbro: 1 — входной топливный штуцер; 2 — импульсный канал мембранного насоса; 3 — впускной клапан; 4 — мембрана топливного насоса; 5 — выпускной клапан; 6 — фильтрующая сетка; 7 — воздушная заслонка; 8 — дроссельная заслонка: 9 — топливный канал: 10 — винт регулировки холостого хода; 11 — игла: 12 — жиклеры холостого хода: 13 — управляющая мембрана; 14 — топливная камора; 15 — главный жиклер; 16 — диффузор; 17 — главный регулировочный винт.
Большое количество бензопил в своём составе имеют карбюраторы марки Walbro, которые производит китайский производитель. Они имеют простое устройство, оно на столько простое, что его можно считать примитивным. В нем есть моноблочный корпус с наличием сквозного отверстия. Внутри отверстия располагается диффузор, который представляет сужение прохода с каналом впрыска смеси, состоящей в нужной пропорции из бензина и воздуха. С обеих сторон имеются заслонки: наименьшая является дроссельной, её функция заключается в регулировании нужного количества смени. Наиболее крупная заслонка является воздушной, её функция заключается в ограничении потока воздуха, когда происходит холодный старт двигателя.
Смешивание воздуха и бензина выполняется в каналах, которые называются скрытыми и мембранной камере насоса. При поворотном движении заслонки в дроссельном узле, происходит увеличение канала, по нему происходит подача топлива в камеру, где выполняется процесс смешивание топлива с воздухом, и далее поступает уже в увеличенном объёме. На узле карбюратора находиться два краника, чтобы подавать топлива на холостых и повышенных оборотах. Когда происходит изменение положения дроссельной заслонки, то подача бензина, то же изменяется согласно пропорциональной зависимости относительно этих двух краников. Особенность данного устройства в том, что на холостых оборотах и когда двигатель находиться под нагрузкой, качество смеси должно изменяться.
Регулировка карбюратора любой бензопилы своими руками
MS 250 комплектуются пильной гарнитурой 3/8Р. Схожие по мощности пилы MS 251, 260, 271, 261- гарнитурой на .325. Сообщите, пожалуйста, плюсы и минусы установки на MS 250 гарнитуры 325?
Ее так же можно переукомплектовать под 0,325 шаг, что это даст? Считается, что пиление на 0,325 шаге более комфортное, меньше отдача, цепь «мягче» входит в рез, тогда как 3/8 — это более агрессивное и быстрое пиление.
Чем отличается старый штилевский карбюратор от современного китайского, который стоит сейчас на Штиле 250? Очень капризные, не нравятся.
Как старый, так и новый карбюратор — «немецкие», то что в последние годы производство некоторых запасных частей перенесено в Китай (что связано со стремлением удержать бренд от серьёзного удорожания), это не следствие «капризности» данного устройства (карбюратора). В новых карбюраторах появился ускорительный насос, который придал бензопиле совершенно другую динамику ускорения, в связи с чем и комфорт работы повысился. С каждым годом требования к топливу становятся всё строже и строже, так и с этим карбюратором — некачественный бензин, загрязненный бензин — плохо сказываются на его работе.
Пила плохо смазывает цепь, нет следов масла при направлении шины на чистую поверхность. При полной заправке масляного и бензинового бака, при выработке бензина в сравнении с масляным бочком, остаётся полбака масла. В чем причина?
При выработке бензосмеси остаётся полбака масла для смазки цепи, значит оно всё-таки уходит, но не на шину. Прочистите каналы маслоподачи на корпусе бензопилы, отверстия маслоподачи на пильной шине, прочистите паз шины, если нужного эффекта не произойдёт, проблема с маслонасосом, в таком случае бензоинструмент лучше привести в сервисный центр для устранения неисправности.
Хотел бы узнать какую максимальную по длине шинку можно поставить на Stihl MS 250C и с каким шагом. Рылся в каталоге штиля, есть шинки под модели 180-250 с шагом 3/8p с резом в 40 см. Если брать пильную гарнитуру с шагом 0.325 то можно и длиннее, а так же поставить цепь RM и RMC. В чем отличие цепей PM и PMC от RM и RMC?
Не знаю, удастся ли купить шину на, 325 вообще для этой пилы. На 35 см ещё может иногда быть, а на 40 — вообще сомневаюсь. А вот на 3/8″ сороковку вообще не проблема. У любого дилера должны быть. По обозначениям цепей: РМ — это Picco micro — Шаг 3/8″, толщина 1,3 мм. Зуб полукруглый. РМС — это та же самая цепь, только типа «Comfort» — с амортизатором. RM — это Rapid Micro — практически все остальные размеры цепей с полукруглым зубом. С «прямоугольным» зубом будут RS (Rapid Super). RMC и RSC — это комфортовские цепи с более мягким резом, только они сделаны без амортизаторов. Смягчение реза достигается определённой формой зуба — у него «пятка» несколько поднята и в момент врезания как бы «приседает». Разница между «микро» и «супер» в работе очень заметна — «суперовские» цепи заметно более производительные. Примерно на треть. Но при работе по грязной и сухой древесине этот уголок повреждается довольно далеко и при заточке приходится снимать намного больше металла по длине зуба. Так что при выборе типа цепи надо прикидывать на какой древесине будет работать цепь. 3/8 1,3 с «суперовским» зубом не бывает.
Нужно ли на бензопилу Штиль МС 250 перейти с шага 3/8 на 0.325? Или просто при замене звездочки (само собой и шины и цепей) поставить свободно насаженную звездочку не переходя на другой шаг? Преимущества и недостатки шага 0.325 и шага 3/8? Сейчас стоит припаянная звездочка шаг 3/8 ширина паза шины 1.3мм.На шаге 0.325 там ширина 1.5мм.
Не советую переходить на данной пиле на 325 шаг. Ну а преимущества и недостатки — тут можно сказать несколько иначе, больше зависит от кубатуры пилы. Мне вообще больше нравится 3/8Р. У 325 ведь зуб намного больше и я лично ставил бы его на пилы мощностью около 3 кВт. Вот, у нас один проф. лесоруб поставил на 026 шаг 3/8 Р и — пила пилит легче и шустрее. Также если поставить на Хускварну 137 такой шаг — тоже будет лучше, проверено. Сейчас уже на некоторые бытовые Хускварны ставят шаг 3/8 mini (то же самое что и 3/8P). И на 250-ой толщина 1,3 получше будет чем 1,5. Я тоже думаю что свободно насаженная звездочка будет лучше. Во первых, когда изнашивается и требуется замена — не нужно менять полностью тарелку сцепления (вместе со звездочкой), а только ведущий перстень — то есть свободно насаженную сменную звездочку, получается дешевле. А во-вторых, сменная звездочка ходит несколько больше чем припаянная, это тоже проверено. Так что, с какой стороны не смотреть — сменная лучше.
Назначение, конструкция и принцип действия карбюратора.
Карбюратор нужен для подготовки топливовоздушной смеси для питания двигателя. Если пропорции в этой смеси неправильные, нарушается работа мотора. При несоблюдении пропорции в сторону увеличения количества топлива смесь называют перенасыщенной, если же топлива, наоборот, мало — бедной. На работе двигателя и то, и другое сказывается не лучшим образом.
В разных моделях бензопил карбюраторы отличаются по конструкции, однако по принципу действия они схожи. Поток воздуха с высокой скоростью перемещается по воздушному каналу. Заслонка, перекрывающая канал, позволяет менять скорость воздушной струи. Топливо через распылитель подаётся в канал, где смешивается с поступающим воздухом, образуя топливовоздушную смесь. Полученная смесь поступает в двигатель.
Давление в поплавковой камере, где перед смешиванием находится топливо, практически равняется атмосферному. Но в воздушном канале создаётся разрежение, благодаря чему горючее втягивается в поток воздуха. Чем больше открывается заслонка, тем быстрее движется воздух, и количество топлива также увеличивается — частота оборотов двигателя растёт. Так упрощённо можно представить принцип действия карбюратора.
Для эффективной, ровной работы инструмента, получения максимальной отдачи и при этом экономного потребления топлива требуется настройка карбюратора бензопилы. Перед регулировкой необходимо проверить топливный и воздушный фильтры — они должны быть чистыми. На большинстве бензопил настройка осуществляется тремя винтами: холостого хода, высоких оборотов, низких оборотов. О правильной настройке карбюратора свидетельствуют такие признаки:
- Цепь не движется на холостом ходу.
- Двигатель разгоняется плавно и быстро.
- Звук работающего мотора ровный, похож на звучание четырёхтактного двигателя.
К регулировке карбюратора нужно относиться со всей возможной аккуратностью, ведь ошибки в настройках могут привести к весьма серьёзным последствиям, вплоть до возникновения неисправности двигателя. Если нет стопроцентной уверенности в своих силах, необходимо обратиться в сервисный центр.
Регулировка карбюратора после обкатки мотопилы
После обкатки на пилах производится только тонкая настройка УПТ. Для этого в обязательном порядке потребуется тахометр и техдокументация на используемый пилящий инструмент. Дело в том, что на заводе производителе уже установлены практически оптимальные настройки. Просто для обкатки движка и притирки других подвижных деталей мотопилы карбюратор настроен на приготовление чуть более обогащенной, чем расчетная оптимальная, топливовоздушной смеси. За счет этого максимальная частота оборотов немного ниже конструктивно заложенной производителем и плюс к этому мотор лучше смазывается. Благодаря этому обкатка двигателя и приработка остальных подвижных деталей проходят в щадящем режиме.
Поэтому, если нет тахометра и/или достоверной информации (паспортных данных) о максимальной частоте оборотов и на холостом ходу, то менять заводские настройки после обкатки не стоит, так как правильно это сделать не получится. Да и вообще, тонкую регулировку в этом случае выполнять не обязательно – бензопила будет прекрасно работать и на имеющихся базовых настройках. А если уж ее делать, то лучше в сервисном центре. Ювелирное настраивание карбюратора еще совсем нового инструмента рекомендуется доверить специалистам.
Тонкая регулировка
Перед самостоятельной тонкой регулировкой настоятельно рекомендуется как можно точнее отметить прежнее положение настроечных болтов. Это позволит в случае неудачной попытки вернуть их на место – к базовым заводским настройкам. Регулирование начинаем с болта «H». После выставления максимальных оборотов, проверяем холостые. Если они отличаются от нормальных, выставляем их сначала с помощью «L», а потом «S» («LA», «T»). При этом руководствуемся правилами и принципами, изложенными в второй главе этой статьи. Но поворачиваем регулирующие болты, ориентируясь на показания тахометра. Затем продолжаем настраивать карбюратор, как указано в той же главе. Винты крутим, следя за показаниями тахометра.
Кому можно ремонтировать карбюраторы
Все сказанное ниже применимо к любым моделям бензопил, в том числе к бензотриммерам, косам и другой технике. С поправкой, конечно, на конструктивные особенности.
Бытует мнение, что самостоятельно внутрь бензопилы лучше не лезть. Для тех, кто привык работать молотком и кувалдой, возможно это так. В остальном исправить любую проблему с его работой может любой мало-мальский аккуратный человек, у которого не трясутся руки. В общем, это работа, доступная любому.
Конечно же случается, что проблему самостоятельно не решить. И требуется обращаться в сервисный центр. Но во-первых, 90% процентов неисправностей обычно решается простой промывкой жиклеров или, в худшем случае, заменой мембран или подстройкой иглы, а во-вторых, в самом худшем случае, даже если вы отчаялись, снятый с пилы карбюратор можно легко заменить. Новый оригинальный стоит, конечно, дороговато. Цена за аналог производства Китай — 700-800 рублей, купить можно в известном всем магазине или у российских диллеров. В общем, терять нечего — лезем в карбюратор!
Регулировка Карбюратора Stihl 250 Положение Винтов
Бензопила является отличным помощником в личных делах, что незаменимо при заготовке дров, обрезке веток деревьев, а также при строительстве срубов для домов, бань и хозяйственных построек. Конструкция пыльцы позволяет обрабатывать и распиливать стволы средних деревьев.
В настоящее время на рынке представлен большой выбор бензопил, включая Partnerов по бензопилам шведского концерна Husqvarna и бензопилы Huter той же немецкой компании, компактность, легкость, производительность и доступные цены.
Простота обслуживания пил Partner и Huter позволяет даже первому человеку подобрать их для обработки, но, тем не менее, бензопила является сложным устройством и требует тщательного ухода. В процессе работы иногда возникают различные типы проблем, которые влияют на эффективную работу, и пользователь должен иметь возможность их решать.
Как установить карбюратор на бензопилу
Самая распространенная проблема с бензопилами. это неисправность карбюратора, что приводит к чрезмерному расходу топлива и снижению мощности, поэтому любой пользователь должен знать, как установить карбюратор на бензопилу.
Карбюраторы бензопилы также выполнены в виде карбюраторов, поэтому любой, кто знаком с принципом работы двигателя внутреннего сгорания, может отрегулировать карбюратор и отрегулировать его своими руками.
Новые пилы производителя поставляются с регулируемым карбюратором, но во время работы стандартная настройка нарушается, и пила требует переустановки. Документация, которая идет с пилой, описывает, как отрегулировать карбюратор.
Регулировка карбона необходимо, когда возникают следующие симптомы:
- на холостом ходу пила работает на высокой скорости;
- сильно курит на работе;
- начинается плохо и холодно, и тепло;
- работает на низких скоростях и при малой тяге.
Устройство и принцип работы карбюратора
Устройство и принцип работы карбюраторных бензопил такие же, как и у карбюраторов двигателей внутреннего сгорания, и выполняют ту же функцию: подготовка и подача смеси воздуха с топливом в камеру сгорания двигателя.
Карбюратор состоит из следующих частей:
- жилище;
- поплавковая камера;
- игольчатый вентиль;
- плавать;
- распылитель;
- струя топлива;
- смесительная камера;
- корпус дроссельной заслонки;
- диффузор.
Атмосферный воздух, проходящий через воздушный фильтр, поступает в воздуховод карбюратора, где имеется диффузор, который уменьшает диаметр воздуховода, что приводит к снижению давления за диффузором.
За диффузором установлен дроссель, который регулирует поток воздуха в карбюратор. Частично блокируя или открывая воздуховод, демпфер контролирует поток воздуха, регулируя тем самым вращение двигателя.
Под действием пониженного давления воздуха, создаваемого диффузором, газ из поплавковой камеры всасывается в смесительную камеру через топливный инжектор и распылитель.
В камере топливо смешивается с воздухом с образованием топливной смеси и затем подается в камеру сгорания. Дроссель механически связан со струей топлива, которая контролирует количество топлива, подаваемого в распылитель. Следовательно, он одновременно регулирует поступление воздуха и топлива в камеру сгорания.
Поплавок контролирует уровень топлива в поплавковой камере, поддерживая его на том же уровне. Он связан с игольчатым клапаном, который блокирует поток топлива в поплавковую камеру.
Технические характеристики
Плотное размещение внутреннего оборудования и топливно-масляных резервуаров позволило уменьшить габариты корпуса до компактного уровня, не исключающего удобного доступа к заправочным горловинам и настроечным узлам топливной системы.
- При собственном весе 4,6 кг, инструмент не создает проблем при выполнении сложных распиловочных работ в труднодоступных местах.
- Пила Штиль 230 приводится в действие двухтактным карбюраторным ДВС, работающим на дозированной смеси высокооктанового бензина со специальным моторным маслом, которое поступает в топливную систему из внутреннего бачка, объемом 470 мл.
- Силовой агрегат с рабочим объемом цилиндра 45,4 см3 и мощностью 2,7 л.с. оборудован системой легкого запуска, экономичным карбюратором, удобным в текущем обслуживании фильтром воздухозаборника.
В достоинствах двигателя — значительный запас крутящего момента, экономичный расход топливной смеси, повышенный моторесурс кривошипно-шатунного узла, поршневая группа с износостойким покрытием, стабильные тяговые характеристики на всех рабочих режимах.
Производитель | Stihl |
Производство (сборка) | Китай |
Родина бренда | Германия |
Класс пилы | Профессиональная |
Мощность, л.с. (кВт) | 2,7 (2,0) |
Объем двигателя, см3 | 45,4 |
Шаг цепи, дюймы | 3/8 |
Толщина цепи, мм | 1,3 |
Объем топливного бака, л | 0,47 |
Объем масляного бака, л | 0,2 |
Длина шины, см (дюймы) | 35/40 (14/16) |
Уровень шума, дБ(А) | 111 |
Гарантия, лет | 1 |
Вес, кг | 4,6 |
Инструкция | Скачать |
Возможные неисправности
Если пила не заводиться первое что надо проверить это свеча дающая искру, которая и воспламеняет топливо в цилиндре. Начните с того, что снимите высоковольтный провод, к которому подключена свеча. За тем открутите саму свечу из крышки цилиндра и осмотрите её состояние. Свеча при правильной работе должна быть сухой и небольшие отложения на керамике светлого цвета:
- Если свеча мокрая значит, присутствуют проблемы с карбюратором. Нужно отрегулировать и выставить уровень топлива в нём;
- Нагар на стенках свечи тёмного или же чёрного цвета, означает неисправности в поршневой группе.
Если здесь вы не нашли видимых причин неисправности, свеча сухая, нагар светлый продолжайте идти от обратного. Так как это конечный пункт воспламенения рабочей смеси. Теперь проверьте, поступает ли искра на свечу. Это блок системы зажигания.
Проверить есть ли искра не составит особых проблем, для этого достаточно взять высоковольтный кабель к которому подключается свеча, поднести к блоку цилиндра выставив между ними не большой зазор, для того чтобы вы могли заметить проскакивание искры между ними. Затем дергаем за пусковой шнур стартера, и сморим, есть искра и какого она цвета. Рабочая исправная свеча должна давать искру похожую на молнию. Как это выглядит, смотрите на фото, предложенное вашему вниманию, на нём всё хорошо видно.
Теперь попробуем выставить правильный зазор между подвижным и неподвижным контактом. В идеальном варианте он должен составлять 0,2 мм. Проверить можно щупом благо он не является дефицитом.
Это было описание неисправностей старшего поколения бензопил. К новому поколению относятся современные бензопилы Гудлак, Штиль и Хускварна.
Современные системы
Современные системы оснащены чипами, которые регулируют все перечисленные выше неполадки. Способ самостоятельного выставления угла опережения зажигания в зависимости от оборотов двигателя и мощности, передающейся на режущий элемент. При этом значительно экономится топливо не в ущерб мощности. Так же намного облегчается запуск пилы не зависимо от погодных условий. Сама бензопила стала проще и эффективнее и не требует дорогостоящих ремонтов. Катушки зажигания, сделанные по современным технологиям и с использованием новых материалов стали в прямом смысле вечными.
В дополнение ко всему прочитанному здесь предлагается видео для полного ознакомления с приведённым материалом.
Стоимость ремонтных работ и замены карбюратора
Если отсутствует опыт ремонтных работ частей бензопилы Штиль, лучше доверить это специалистам. Цена зависит от сложности ремонта и региона. Усредненные значения следующие:
- диагностика бензиновой пилы — 300 рублей;
- замена карбюратора — 300 рублей;
- комплексное обслуживание (комплекс включает в себя промывку, установку и регулировку) — 1000 рублей;
- внешняя очистка без разбора — 300 рублей;
- регулировка — 300 рублей;
- переборка карбюратора и двигателя — 2000 рублей;
- герметизация патрубка — 200 рублей.
Регулярная настройка карбюратора позволяет повысить эффективность бензопилы и уменьшить расходы на топливо. При этом рекомендуется точно соблюдать технологию или доверить работу специалистам.
Бензопила Штиль 180 (она же Stihl MS 180) является самой популярной и узнаваемой моделью немецкого бренда. Данная бензопила проста и надежна в эксплуатации. Единственный узел, который требует к себе пристального внимания, это карбюратор. В данное статье будет рассмотрена регулировка карбюратора, его ремонт и обслуживание.
Ремонт карбюратора бензопилы Штиль 180
К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.
Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать
Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает
Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.
Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:
- Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
- Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
- Снимаем тягу газа (дроссельной заслонки) карбюратора.
- Отсоединяем трос от рычага управления
- Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
- Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.
Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.
Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.
После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.
Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:
- Откручиваем винт.
- Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
Под мембраной должно быть все чисто
На мембране также не должно быть грязи
- Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
- Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта
- Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
- Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
- Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
- Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
- Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.
Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.
Настройка карбюратора китайской бензопилы
Практически у любой китайской бензопилы регулировки такие же, как и у фирменных аналогов. Присутствуют те же винты L, H и T. Иногда встречаются пилы, у которых подлежит регулированию только холостой ход. Однако, по отзывам владельцев и работников сервиса, далеко не у каждой бензопилы отрегулировать карбюратор удаётся без проблем. Даже у опытных ремонтников некоторые модели могут отнять приличное количество времени, прежде чем получится получить приемлемый результат.
Стандартным для карбюраторов «китайцев» считается позиция винта L, при которой он на полтора оборота ослаблен от полностью зажатого положения. Для винта H — один оборот от того же состояния. На многих видео винт L называют регулировкой качества смеси, а винт H — её количества. Холостой ход регулируется таким же образом, как описано выше, на прогретом двигателе.
Китайские модели
Регулировка карбюратора китайской бензопилы, к примеру, Карвер, осуществляется практически тем же образом, что и заводские модели. Здесь есть те же три основные регулировочные винта Л, Н, Т. Иногда у таких моделей есть возможность регулировки холостого хода. Но как правило, работники специализированных сервисов и владельцы таких пил утверждают, что настроить качественно китайскую бензопилу не всегда удаётся сразу.
Для классических китайских моделей винт Л должен на 1,5 оборота быть отпущенным от максимального значения. Винт Н нужно отпустить на один оборот от максимального. Холостые обороты регулируются так же.
Карбюратор любой бензопилы рано или поздно требует регулировки, процедура необходима из-за нескольких причин. Например, бензопила глохнет при работе или вовсе не заводиться. Простая чистка и регулировка может помочь решить проблему. Бензопила Stihl 250 имеет вполне стандартный карбюратор, поэтому процедура настройки будет несложной. Рассмотрим подробно весь процесс.
Когда нужно чистить карбюратор?
Определяется это по состоянию вашей свечи, в нормальном состоянии электроды должны быть кирпично-серого оттенка. Расстроенный карбюратор покажет черную свечу (обогащенная смесь) или со слишком белым налетом (бедная смесь).
Устройство карбюратора Штиль 250 предполагает расположение основного винта со стороны глушителя, это и есть винт, регулирующий качество смеси. Стандартно в магазине продают бензопилу с открученным винтом на 1 оборот, это считается нормой до определенного срока эксплуатации. Чтобы смесь стала богатой, придется немного выкрутить винт, бедная смесь будет при закручивании винта. Обогащение смеси в карбюраторе бензопилы говорит о большей подаче топлива в карбюратор, при этом воздуха подается меньше. Бедная смесь характерна обратным процессом.
