Как посчитать диаметр трубы по количеству воде

Как вычислить пропускную способность

Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.

Вычисление на основе сечения трубы

В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.

Внешнее сечение магистрали (мм)	Приблизительное количество жидкости
В литрах в минуту	В кубометрах в час
20	15	0,9
25	30	1,8
32	50	3
40	80	4,8
50	120	7,2
63	190	11,4

Расчет по температуре теплоносителя

С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.

Вычислить нужные данные можно по специальной таблице:

Трубное сечение (мм)	Пропускная способность
По теплоте (гкл/ч)	По теплоносителю (т/ч)
Вода	Пар	Вода	Пар
15	0,011	0,005	0,182	0,009
25	0,039	0,018	0,650	0,033
38	0,11	0,05	1,82	0,091
50	0,24	0,11	4,00	0,20
75	0,72	0,33	12,0	0,60
100	1,51	0,69	25,0	1,25
125	2,70	1,24	45,0	2,25
150	4,36	2,00	72,8	3,64
200	9,23	4,24	154	7,70
250	16,6	7,60	276	13,8
300	26,6	12,2	444	22,2
350	40,3	18,5	672	33,6
400	56,5	26,0	940	47,0
450	68,3	36,0	1310	65,5
500	103	47,4	1730	86,5
600	167	76,5	2780	139
700	250	115	4160	208
800	354	162	5900	295
900	633	291	10500	525
1000	1020	470	17100	855

Поиск данных в зависимости от давления

При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.

Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:

Расход	Пропускная способность
Сечение трубы	15 мм	20 мм	25 мм	32 мм	40 мм	50 мм	65 мм	80 мм	100 мм
Па/м	Мбар/м	Меньше 0,15 м/с	0,15 м/с	0,3 м/с
90,0	0,900	173	403	745	1627	2488	4716	9612	14940	30240
92,5	0,925	176	407	756	1652	2524	4788	9756	15156	30672
95,0	0,950	176	414	767	1678	2560	4860	9900	15372	31104
97,5	0,975	180	421	778	1699	2596	4932	10044	15552	31500
100,0	1000,0	184	425	788	1724	2632	5004	10152	15768	31932
120,0	1200,0	202	472	871	1897	2898	5508	11196	17352	35100
140,0	1400,0	220	511	943	2059	3143	5976	12132	18792	38160
160,0	1600,0	234	547	1015	2210	3373	6408	12996	20160	40680
180,0	1800,0	252	583	1080	2354	3589	6804	13824	21420	43200
200,0	2000,0	266	619	1151	2488	3780	7200	14580	22644	45720
220,0	2200,0	281	652	1202	2617	3996	7560	15336	23760	47880
240,0	2400,0	288	680	1256	2740	4176	7920	16056	24876	50400
260,0	2600,0	306	713	1310	2855	4356	8244	16740	25920	52200
280,0	2800,0	317	742	1364	2970	4356	8568	17338	26928	54360
300,0	3000,	331	767	1415	3078	4680	8892	18000	27900	56160

Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.

Гидравлический расчет по Шевелеву

Для наиболее верного выявления показателей всей водоснабжающей сети используют особые справочные материалы. В них определены ходовые характеристики для труб из разных материалов. В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.

Применение формул

Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.

Скоростные параметры можно взять из таблицы:

Тип водоподведения	Скорость (м/сек)
Городской водопровод	0,60–1,50
Магистральный трубопровод	1,50–3,00
Центральная сеть отопления	2,00–3,00
Напорная система	0,75–1,50

Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.

Источник

Особенности выбора другого оборудования

Диаметры труб могут быть выбраны и по условиям гидравлического сопротивления для нетипично-большой длины трубопроводов, при которой возможен выход за технические характеристики насосов.

Но подобное может быть для производственных цехов, а в частном строительстве практически не встречается.

Для дома до 150 м кв., по условиям гидравлического сопротивления отопительно радиаторной системы, всегда подходит насос типа 25 – 40 (напор 0,4 атм), он же может подойти и до 250м кв в отдельных случаях , а для домов до 300 м кв. – 25 – 60 (напор до 0,6 атм).

Трубопровод рассчитывается на максимальную мощность. Но система, если когда и будет работать в таком режиме, то не продолжительное время. При проектировании отопительного трубопровода можно принимать такие параметры, чтобы при максимуме нагрузки, скорость теплоносителя была и 0,7 м/с.

На практике скорость воды в трубах отопления задается насосом, который имеет 3 скорости вращения ротора.

Кроме того подаваемая мощность регулируется температурой теплоносителя и продолжительностью работы системы, а в каждой комнате может регулироваться путем отключения радиатора от системы с помощью термоголовки с нажимным клапаном.

Таким образом, диаметром трубопровода мы обеспечиваем нахождение скорости в пределах до 0,7 м при максимальной мощности, но система в основном будет работать с меньшей скорость движения жидкости.

Как узнать сечение провода по его диаметру для многожильного или сегментного кабеля

Если определение диаметра для одножильного проводника не вызывает никаких проблем, то измерение многожильного или сегментного может вызвать определенные сложности.

Измерение сечения многожильного провода

При определении диаметра жилы данного кабеля нельзя измерять этот размер сразу для всех проволочек жилы: значение получится неточным, так как между жилами имеется пространство. Поэтому данный кабель сначала необходимо зачистить от изоляции, затем распушить многожильный проводник и посчитать количество проволок в жиле. Далее любым способом (штангенциркуль, линейка, микрометр) измеряют диаметр одной жилы и определяют площадь поперечного сечения проволочки. После этого полученное значение умножают на количество проволочек в пучке и получают точный размер имеющегося проводника.

Измерение сегментного проводника

Определение размеров сегментного проводника несколько сложнее, чем измерения круглого одножильного или многожильного кабеля. Для того, чтобы правильно оценить площадь поперечного сечения такого проводника необходимо использовать специальные таблицы. Например, для расчёта площади сечения сегмента алюминиевого проводника определяют высоту и ширину сегмента и используют следующую таблицу:

Поперечное сечение трубы и ее внутренний объем: методы расчета

Сегодня нам предстоит небольшой экскурс в школьные программы геометрии и физики. Мы вспомним, как вычисляется площадь поперечного сечения трубы и ее внутренний объем. Кроме того, нам предстоит выяснить, как изменения диаметра трубопровода действуют на давление в потоке жидкости. Итак, в путь.

На фото – водогазопроводные трубы. Нам предстоит научиться вычислять их внутреннее сечение.

Вычисляем площадь сечения

Очевидно, формула площади поперечного сечения трубы будет зависеть от того, какова форма этого сечения. Какие варианты возможны?

Круглая

Площадь круга имеет вид S = Pi R2, где:

• S – искомое значение;
• Pi – число “пи”, которое обычно округляют до 3,14;
• R – радиус круга (применительно к трубе – половина ее внутреннего диаметра).

В качестве примера давайте выполним расчет площади внутреннего сечения круглого трубопровода с внутренним диаметром, равным 100 миллиметрам.

1. Радиус, очевидно, будет равным 50 мм, или 0,05 метра.
2. Площадь будет равна 3,14 х 0,052 = 0,00785 м2.

Обратите внимание: при расчете проходимости самотечных трубопроводов (например, бытовой канализации) актуально не полное, а так называемое живое сечение потока, ограниченное средним уровнем воды. А – полное сечение, б – живое сечение потока в частично заполненной трубе, в – живое сечение потока в лотке

А – полное сечение, б – живое сечение потока в частично заполненной трубе, в – живое сечение потока в лотке.

Где взять данные о внутреннем диаметре ВГП труб, использующихся при монтаже внутренних коммуникаций зданий? Продавцами обычно указывается лишь ДУ (условный проход) и тип – легкая, обыкновенная или усиленная.

Вся нужная информация найдется в ГОСТ 3262-75, по которому эти изделия производятся.

ДУ, мм	Наружный диаметр, мм	Толщина стенки труб, мм
Легких	Обыкновенных	Усиленных
15	21,3	2,5	2,8	3,2
20	26,8	2,5	2,8	3,2
25	33,6	2,8	3,2	4,0
32	42,3	2,8	3,2	4,0
40	48,0	3,0	3,5	4,0
50	60,0	3,0	3,5	4,5
65	75,5	3,2	4,0	4,5
80	88,5	3,5	4,0	4,5
90	101,3	3,5	4,0	4,5
100	114,0	4,0	4,5	5,0
125	140,0	4,0	4,5	5,5
150	165,0	4,0	4,5	5,5

Как на основе этой таблицы своими руками вычислить фактический внутренний диаметр?

Инструкция проста и, в общем-то, очевидна.

1. Выбираем соответствующие интересующей вас продукции ДУ и тип.
2. Вычитаем из наружного диаметра удвоенную толщину стенок.

Подсказка: онлайн-калькулятор площади поперечного сечения трубы любого типа зачастую можно найти на сайте производителя или дилеров.

Квадратная

Профильные трубы сравнительно редко используются для транспортировки жидкостей: это области приоритетного применения трубопроводов круглого сечения.

Почему?

• Круг обладает минимальной длиной стенок при максимальной площади из всех геометрических фигур. Отсюда – практическое следствие: при постоянной толщине стенок именно круглая труба будет обладать максимальной пропускной способностью. Или, иначе говоря, при фиксированной пропускной способности цена погонного метра круглой трубы будет минимальной.
• В силу этой же особенности круглая труба имеет максимальную прочность на разрыв. Давление недаром измеряется в килограммах на квадратный сантиметр: чем больше площадь стенок трубы – тем большее усилие воздействует на них при фиксированном давлении внутри трубопровода.

Тем не менее, в ряде случаев приходится рассчитывать и внутреннее сечение профтруб. В случае квадратной трубы оно равно квадрату разности наружного размера трубы и удвоенной толщины ее стенок. Так, для изделия размером 100х100 мм со стенками толщиной 4 мм расчет приобретет вид (100 – (4 х 2)) 2 = 8464 мм2.

Приведенная схема расчета будет иметь небольшую погрешность за счет скругления углов.

Важно!В большинстве формул используется площадь, выраженная в квадратных метрах. Коэффициент пересчета мм2 в м2 – 1:1000000, то есть в приведенном выше случае мы получим 0,008464 м2

Коэффициент пересчета мм2 в м2 – 1:1000000, то есть в приведенном выше случае мы получим 0,008464 м2.

Прямоугольная

Схема расчетов практически идентична описанной для квадратных профтруб. Разница лишь в том, что стенки неодинаковы; соответственно, мы перемножаем их размеры за вычетом… да-да, опять-таки удвоенной толщины стенок.

Так, для прямоугольной профтрубы размером 150х180 мм при толщине стенки 6 мм искомое значение будет равным (150 – (6 х 2)) х (180 – (6 х 2)) = 23184 мм2, или 0,023184 м2.

Для расчета нужны три параметра: оба размера и толщина стенки.

Объем

Здесь все совсем просто. Объем трубы любого типа равен произведению ее длины (погонажа) на площадь сечения. В последнем примере внутренний объем 25-метрового трубопровода будет равным 0,023184 х 25 = 0,5796 м2.

Что представляет собой диаметр труб

Этот параметр представляет собой величину отрезка, который проводят через две противоположные точки окружности сечения изделия и ее центр

Диаметр трубной продукции относится к важному размеру трубопроводов разного назначения.. Когда выполняется определение диаметра трубопровода, учитывают ряд основных размеров, среди которых:

Когда выполняется определение диаметра трубопровода, учитывают ряд основных размеров, среди которых:

Внутренний параметр системы

Он считается немаловажной характеристикой для всех элементов водопроводных систем и отопительных конструкций, а также для фасонных частей и фитингов.
Ду – диаметр, означающий условный проход. Он представляет собой номинальный параметр внутреннего просвета конструкции в миллиметрах

Если значение получается дробным, его округляют для целого числа.
Дн – стандартизированное значение диаметра. Этот показатель применяется для трубопроводных систем с целью характеристики присоединяемых арматурный элементов.
Внешний размер продукции.
Толщина стенки изделия.

Несмотря на то, что многим покупателям трубной продукции известно, что такое труба и элементы магистрали, правильно рассчитать диаметр будущей конструкции умеют единицы. К примеру, продавцы, когда называют размер товара, предоставляют информацию в дюймах. В настоящее время имеются специальные таблицы, которые помогают переводить параметры труб в миллиметры и сантиметры.

Расчет диаметра труб отопления

Определившись с количеством радиаторов и их тепловой мощностью, можно переходить к подбору размеров подводящих труб.

Прежде чем переходить к расчету диаметра труб, стоит затронуть тему выбора нужного материала. В системах с высоким давлением придется отказаться от применения пластиковых труб. Для систем отопления с максимальной температурой выше 90 °C предпочтительнее стальная или медная труба. Для систем с температурой теплоносителя ниже 80 °C можно выбрать металлопластиковую или полимерную трубу.

Чтобы нужное количество теплоты пришло в радиатор без задержки, следует подобрать диаметры подводящих труб радиаторов так, чтобы они соответствовали расходу воды, необходимому каждой отдельно взятой зоне.

Расчет диаметра труб отопления проводится по следующей формуле:

D = √(354 × (0,86 × Q ⁄ Δt°) ⁄ V), где:

D — диаметр трубопровода, мм.

Q — нагрузка на данный участок трубопровода, кВт.

Δt° — разница температур подачи и обратки, °C.

V — скорость теплоносителя, м⁄с.

Разница температур (Δt°) десятисекционного радиатора отопления между подачей и обраткой в зависимости от скорости потока обычно варьирует в пределах 10 — 20 °C.

Минимальным значением скорости теплоносителя (V) рекомендуется считать 0,2 — 0,25 м⁄с. На меньших скоростях начинается процесс выделения избыточного воздуха, содержащегося в теплоносителе. Верхний порог скорости теплоносителя 0,6 — 1,5 м⁄с. Такие скорости позволяют избежать возникновения гидравлических шумов в трубопроводах. Оптимальным значением скорости движения теплоносителя считается диапазон 0,3 — 0,7 м⁄с.

Пример расчета диаметра труб отопления по заданным параметрам

Исходные данные:

• Комната площадью 20 м², с высотой потолков 2,8 м.
• Дом кирпичный неутепленный. Коэффициент тепловых потерь строения примем 1,5.
• В комнате есть одно окно ПВХ с двойным стеклопакетом.
• На улице -18 °C, внутри планируется +20 °С. Разница 38 °С.

Решение:

В первую очередь определяем минимально необходимую тепловую мощность по ранее рассмотренной формуле Qт(кВт×ч) = V × ΔT × K ⁄ 860.

Получаем Qт = (20 м² × 2,8 м) × 38 °С × 1,5 ⁄ 860 = 3,71 кВт×ч = 3710 Вт×ч.

Теперь можно переходить к формуле D = √(354 × (0,86 × Q ⁄Δt°) ⁄ V). Δt° — разницу температур подачи и обратки примем 20°С. V — скорость теплоносителя примем 0,5 м⁄с.

Получаем D = √(354 × (0,86 × 3,71 кВт ⁄ 20 °С) ⁄ 0,5 м⁄с) = 10,6 мм. В данном случае рекомендуется выбрать трубу с внутренним диаметром 12 мм.

Таблица диаметров труб для отопления дома

Таблица расчета диаметра трубы для двухтрубной системы отопления с расчетными параметрами (Δt° = 20 °С, плотность воды 971 кг ⁄ м³, удельная теплоемкость воды 4,2 кДж ⁄ (кг × °С)):

Диаметр трубы внутренний, мм	Тепловой поток / расход воды	Скорость потока, м/с
0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1
8	ΔW, Вт Q, кг ⁄ час	409 18	818 35	1226 53	1635 70	2044 88	2453 105	2861 123	3270 141	3679 158	4088 176	4496 193
10	ΔW, ВтQ, кг ⁄ час	639 27	1277 55	1916 82	2555 110	3193 137	3832 165	4471 192	5109 220	5748 247	6387 275	7025 302
12	ΔW, ВтQ, кг ⁄ час	920 40	1839 79	2759 119	3679 158	4598 198	5518 237	6438 277	728 316	8277 356	9197 395	10117 435
15	ΔW, ВтQ, кг ⁄ час	1437 62	2874 124	4311 185	5748 247	7185 309	8622 371	10059 433	11496 494	12933 556	14370 618	15807 680
20	ΔW, ВтQ, кг ⁄ час	2555 110	5109 220	7664 330	10219 439	12774 549	15328 659	17883 769	20438 879	22992 989	25547 1099	28102 1208
25	ΔW, ВтQ, кг ⁄ час	3992 172	7983 343	11975 515	15967 687	19959 858	23950 1030	27942 1202	31934 1373	35926 1545	39917 1716	43909 1999
32	ΔW, ВтQ, кг ⁄ час	6540 281	13080 562	19620 844	26160 1125	32700 1406	39240 1687	45780 1969	53220 2250	58860 2534	65401 2812	71941 3093
40	ΔW, ВтQ, кг ⁄ час	10219 439	20438 879	30656 1318	40875 1758	51094 2197	61343 2636	71532 3076	81751 3515	91969 3955	102188 4394	112407 4834
50	ΔW, ВтQ, кг ⁄ час	15967 687	31934 1373	47901 2060	63868 2746	79835 3433	95802 4120	111768 4806	127735 5493	143702 6179	159669 6866	175636 7552
70	ΔW, ВтQ, кг ⁄ час	31295 1346	62590 2691	93885 4037	125181 5383	156476 6729	187771 8074	219066 9420	250361 10766	281656 12111	312952 13457	344247 14803
100	ΔW, ВтQ, кг ⁄ час	63868 2746	127735 5493	191603 8239	255471 10985	319338 13732	383206 16478	447074 19224	510941 21971	574809 24717	638677 27463	702544 30210

На основании предыдущего примера и данной таблицы выберем диаметр трубы отопления. Нам известно, что минимально необходимая тепловая мощность для комнаты площадью 20 м² равна 3710 Вт × час. Смотрим таблицу и ищем ближайшее значение, которое соответствует рассчитанному тепловому потоку и оптимальной скорости движения жидкости. Получаем внутренний диаметр трубы 12 мм, который при скорости движения теплоносителя 0,5 м ⁄ с обеспечит расход 198 кг ⁄ час.

Актуальный вопрос, какой же диаметр трубопровода применить

Принципиальная схема пароконденсатного тракта выглядит так. Работает котельная установка, которая вырабатывает пар,определенного параметра в определенном количестве. Далее открывается главная паровая задвижка и пар поступает в пароконденсатную систему, двигаясь в сторону потребителей. И тут появляется актуальный вопрос, какой же диаметр трубопровода применить?

Если взять трубу слишком большого диаметра, то это грозит:

1. Увеличение стоимости монтажа
2. Большие потери тепла в окружающую среду
3. Большое количество конденсата, а значит и большое количество конденсатных карманов, конденсатоотводчиков, вентилей и тп

Если взять трубу слишком малого диаметра, то это грозит:

1. Потеря давления ниже расчётного
2. Повышенной скоростью пара, шумы в паропроводе
3. Эрозийный износ, более частая замена оборудования из-за гидроударов

Расчёт диаметра паропровода

Существует два метода для выбора диаметра паропровода: первый это метод падения давления, а второй более простой и его применяет большинство из нас – метод скоростей.

Для того что бы вы не тратили своё время на поиск таблицы по расчёту методом скоростей, мы для вашего удобства выложили на этой странице эту информацию. Опубликованные рекомендации взяты из каталога завода изготовителя промышленной трубопроводной арматуры АДЛ .

Постановка задачи

Гидравлический расчёт при разработке проекта трубопровода направлен на определение диаметра трубы и падения напора потока носителя. Данный вид расчёта проводится с учетом характеристик конструкционного материала, используемого при изготовлении магистрали, вида и количества элементов, составляющих систему трубопроводов(прямые участки, соединения, переходы, отводы и т. д.), производительности,физических и химических свойств рабочей среды.

Многолетний практический опыт эксплуатации систем трубопроводов показал, что трубы, имеющие круглое сечение, обладают определенными преимуществами перед трубопроводами, имеющими поперечное сечение любой другой геометрической формы:

• минимальное соотношением периметра к площади сечения, т.е. при равной способности, обеспечивать расход носителя, затраты на изолирующие и защитные материалы при изготовлении труб с сечением в виде круга, будут минимальными;
• круглое поперечное сечение наиболее выгодно для перемещения жидкой или газовой среды сточки зрения гидродинамики, достигается минимальное трение носителя о стенки трубы;
• форма сечения в виде круга максимально устойчива к воздействию внешних и внутренних напряжений;
• процесс изготовления труб круглой формы относительно простой и доступный.

Подбор труб по диаметру и материалу проводится на основании заданных конструктивных требований к конкретному технологическому процессу. В настоящее время элементы трубопровода стандартизированы и унифицированы по диаметру. Определяющим параметром при выборе диаметра трубы является допустимое рабочее давление, при котором будет эксплуатироваться данный трубопровод.

Основными параметрами, характеризующими трубопровод являются:

• условный (номинальный) диаметр – D_N;
• давление номинальное – P_N;
• рабочее допустимое (избыточное) давление;
• материал трубопровода, линейное расширение, тепловое линейное расширение;
• физико-химические свойства рабочей среды;
• комплектация трубопроводной системы (отводы, соединения, элементы компенсации расширения и т.д.);
• изоляционные материалы трубопровода.

Условный диаметр (проход) трубопровода (D_N) – это условная  безразмерная величина, характеризующая проходную способность трубы, приблизительно равная ее внутреннему диаметру. Данный параметр учитывается при осуществлении подгонки сопутствующих изделий трубопровода (трубы, отводы, фитинги и др.).

Условный диаметр может иметь значения от 3 до 4000 и обозначается: DN 80.

Условный проход по числовому определению примерно соответствует реальному диаметру определенных отрезков трубопровода. Численно он выбран таким образом, что пропускная способность трубы повышается на 60-100% при переходе от предыдущего условного прохода к последующему.Номинальный диаметр выбирается по значению внутреннего диаметра трубопровода. Это то значение, которое наиболее близко к реальному диаметру непосредственно трубы.

Давление номинальное (PN) – это безразмерная величина, характеризующая максимальное давление рабочего носителя в трубе заданного диаметра, при котором осуществима длительная эксплуатация трубопровода при температуре 20°C.

Значения номинального давления были установлены на основании продолжительной практики и опыта эксплуатации: от 1 до 6300.

Номинальное давление для трубопровода с заданными характеристиками определяется по ближайшему к реально создаваемому в нем давлению. При этом,вся трубопроводная арматура для данной магистрали должна соответствовать тому же давлению. Расчет толщины стенок трубы проводится с учетом значения номинального давления.

Металлические

Характеризуются отменной прочностью и устойчивостью к механическим повреждениям. Срок эксплуатации – не менее 15 лет (при антикоррозийной обработке до 50 лет).

Рабочая температура — 130⁰C. Максимальное давление в трубе — до 30 атмосфер. Не горючи. Однако тяжелы, сложны в монтаже (потребуется специальное оборудование и существенные временные затраты), подвержены коррозии. Высокий коэффициент теплопередачи повышает теплопотери ещё на этапе транспортировки теплоносителя к радиаторам. Требуется постмонтажная окраска. Внутренняя поверхность шероховата, что провоцирует накопление отложений внутри системы.

Максимальная температура рабочей среды — 250⁰C. Рабочее давление – 30 атмосфер и более. Эксплуатационный ресурс  – более 100 лет. Высокая устойчивость к замерзанию носителя  и коррозии.

Последнее накладывает ограничение на совместное использование меди с другими материалами (алюминием, сталью, нержавейкой); медь совместима только с латунью. Гладкость внутренних стен предотвращает образование налёта и не ухудшает пропускную способность трубопровода, что снижает гидравлическое сопротивление и даёт возможность использования труб меньшего диаметра. Пластичность, лёгкий вес и простая технология соединения (пайка, фитинги). Малая толщина стенок и соединительных фитингов сводит на нет гидравлические потери.

Самый значимый недостаток – крайне высокая стоимость, цена на медные трубы превышает цену на пластиковые аналоги в 5-7 раз. Кроме того мягкость материала делает его уязвимым в отношении находящихся в теплосистеме механических частиц (примесей), которые в результате абразивного трения приводят к износу труб изнутри. Чтобы продлить срок жизни медных труб, систему рекомендуется укомплектовывать специальными фильтрами.

Расчет пропускной способности канализационных труб

При проектировании канализационной системы нужно в обязательном порядке рассчитывать пропускную способность трубопровода, которая напрямую зависит от его вида (канализационные системы бывают напорными и безнапорными). Для осуществления расчетов используются гидравлические законы. Сами расчеты могут проводиться как при помощи формул, так и посредством соответствующих таблиц.

Для гидравлического расчета канализационной системы требуются следующие показатели:

• Диаметр труб – Ду;
• Средняя скорость движения веществ – v;
• Величина гидравлического уклона – I;
• Степень наполнения – h/Ду.

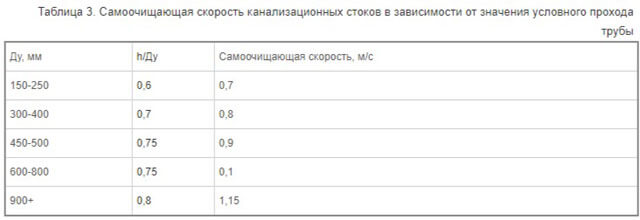

Скорость и предельный уровень наполнения бытовой канализации определяются по таблице, которую можно выписать так:

1. 150-250 мм — h/Ду составляет 0,6, а скорость – 0,7 м/с.
2. Диаметр 300-400 мм — h/Ду составляет 0,7, скорость – 0,8 м/с.
3. Диаметр 450-500 мм — h/Ду составляет 0,75, скорость – 0,9 м/с.
4. Диаметр 600-800 мм — h/Ду составляет 0,75, скорость – 1 м/с.
5. Диаметр 900+ мм — h/Ду составляет 0,8, скорость – 1,15 м/с.

Для изделия с небольшим сечением имеются нормативные показатели минимальной величины уклона трубопровода:

• При диаметре 150 мм уклон не должен быть менее 0,008 мм;
• При диаметре 200 мм уклон не должен быть менее 0,007 мм.

Для расчета объема стоков используется следующая формула:

q = a*v,

Где а – площадь живого сечения потока;

v – скорость транспортировки стоков.

Определить скорость транспортировки вещества можно по такой формуле:

v= C√R*i,

где R – величина гидравлического радиуса,

С – коэффициент смачивания;

i – степень уклона конструкции.

Из предыдущей формулы можно вывести следующую, которая позволит определить значение гидравлического уклона:

i=v2/C2*R.

Чтобы вычислить коэффициент смачивания, используется формула такого вида:

С=(1/n)*R1/6,

Где n – коэффициент, учитывающий степень шероховатости, который варьируется в пределах от 0,012 до 0,015 (зависит от материала изготовления трубы).

Значение R обычно приравнивают к обычному радиусу, но это актуально лишь в том случае, если труба заполняется полностью.

Для других ситуаций используется простая формула:

R=A/P,

Где А – площадь сечения потока воды,

Р – длина внутренней части трубы, находящейся в непосредственном контакте с жидкостью.

Расчет скорости течения жидкости в трубопроводе

Автоклав объёмом 25,0 л наполнен жидкостью и закрыт герметически. Коэффициент температурного расширения жидкости , её модуль упругости Е. Определить повышение давления в автоклаве при увеличении температуры жидкости на величину Т. Объёмной деформацией автоклава пренебречь.

V0 = 25,0л = 25*10-3 м3

Из-за повышения температуры объем жидкости увеличится на величину.

V = 536*10-6*25*10-3*21=0,2814*10-3 м3

Коэффициент объемного сжатия сведем с модулем упругости.

Он представляет собой относительное изменение объема жидкости, приходящееся на единицу давления.

Величина повышения давления.

Вертикальная цилиндрическая цистерна с полусферической крышкой до самого верха заполнена жидкостью, плотность которой . Диаметр цистерны D, высота её цилиндрической части Н. Манометр М показывает манометрическое давление Рм. Определить силу, растягивающую болты А, и горизонтальную силу, разрывающую цистерну по сечению 1-1.

Силой тяжести крышки пренебречь. Векторы сил показать на схеме.

Вертикальная сила Fz, растягивающую болты.

где V – объем тела давления

Расстояние по вертикали до пьезометрической плоскости (пп).

Объем тела давления как разность объемов цилиндра и полусферы.

Сила растягивающая болты.

Fz =*g*=998*9,81*=5249 Н

Горизонтальная сила, действующая на вертикальную полуцилиндрическую часть.

где p1 = рм+gh = g*0,288 D

– давление в центре тяжести С1 вертикальной проекции верхней полуцилиндрической части,

– площадь этой проекции (полукруг).

F1 = g *0,288D* = 0,036 П* g = 0,036П*998*9,81*1,63=4535Н

Горизонтальная сила, действующая на цилиндрическую часть.

– давление в центре тяжести вертикальной проекции цилиндрической части.

А2 – площадь этой проекции.

F2 = g ( НD =998*9,81*(.

Полная горизонтальная сила равна.

FX = F1 + F2 = 4535+120304=124839 Н.

Ответ: Fz = 5249H, Fx = 124839H.

Центробежный насос, перекачивающий жидкость Ж при температуре 20С, развивает подачу Q. Определить допустимую высоту всасывания hв, если длина всасывающего трубопровода l, диаметр d, эквивалентная шероховатость э, коэффициент сопротивления обратного клапана к, а показание вакуумметра не превышало бы pв.

Построить пьезометрическую и напорную линии. Данные в соответствии с вариантом задания выбрать из табл. 4.

Q = 1,9 л/с=1,9*10-3 м3/с

– кинематическая вязкость Ж

= 808 кг/м3 – плотность Ж

Выбираем два живых сечения в потоке, где известно наибольшее число входящих в уравнение Бернулли гидравлических параметров. За первое сечение 1-1 берем свободную поверхность жидкости в резервуаре А, за второе сечение 2-2 принимаем место подключения вакуумметра.

3. Для выбранных сечений уравнение Бернулли будет иметь вид:

Намечаем горизонтальную плоскость сравнения проходящую через центр тяжести сечения 1-1.

Геометрическая высота: Z1 = 0, Z2 = hв.

Давление: р1 = Ратм, р2 = Ратм – рв.

h=hтр+hм (сумма потерь на трение и местные потери)

Скорость течения жидкости в трубопроводе

Определяем режим течения жидкости, исходя из значения числа Рейнольдса по формуле:

– режим течения турбулентности.

Коэффициента гидравлического трения по формуле Альтшуля.

Потери напора от трения по длине трубопровода

Местные гидравлические потери.

– сумма коэффициентов местных сопротивлений (вход в трубу, клапан, поворот). жидкость пьезометрический гидравлический трение

Допустимая высота всасывания

Ответ: hв = 7,40 м.

Рабочая жидкость масло Ж, температура которого 50С, из насоса подводится к гидроцилиндру Ц через дроссель ДР. Поршень цилиндра со штоком перемещается против нагрузки Fсо скоростью п. Вытесняемая поршнем жидкость со штоковой полости попадает в бак Б через сливную линию, длина которой равна lc, а диаметр равен dc.

Определить внешнюю силу F, преодолеваемую штоком при его движении. Давление на входе в дроссель определяется показанием манометра М, а противодавление в штоковой полости цилиндра потерями давления в сливной линии. Коэффициент расхода дросселя принять равным = 0,64, а диаметр отверстия дросселя dд. Диаметр поршня Dп, а диаметр штока Dш. К.п.д. гидроцилиндра: объёмный 0 = 1,0, механический м.

Расчет скорости течения жидкости в трубопроводе Расчет скорости течения жидкости в трубопроводе Автоклав объёмом 25,0 л наполнен жидкостью и закрыт герметически. Коэффициент температурного расширения жидкости , её модуль упругости Е.

Сколько тепла должен подавать трубопровод

Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов.

Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.

Наша схема отопления двухтрубная. По одной трубе подается горячий теплоноситель, по другой — охлажденный отводится к котлу. Между трубами параллельно подсоединены радиаторы.

На каждом этаже трубы разветвляются на два крыла с одинаковой тепловой мощностью, для первого этажа – по 7,5 кВт, для второго этажа – по 5 кВт.

Итак, от котла до межэтажного разветвления поступает 25 кВт. Следовательно, нам потребуются магистральные трубы внутренним диаметром не менее – 26,6 мм, чтобы скорость не превысила 0,6 м/с. Подходит 40-мм полипропиленовая труба.

От межэтажного разветвления – по первому этажу до разветвления на крыльях — поступает 15 кВт. Здесь, согласно таблице, для скорости менее 0,6м/с, подойдет диаметр 21,2 мм, следовательно, применяем трубу с наружным диаметром 32 мм.

На крыло 1 этажа идет 7,5 кВт – подходит внутренний диаметр 16,6 мм, — полипропилен с наружным 25 мм.

Соответственно на второй этаж до разветвления принимаем 32мм трубу, на крыло – 25мм трубу, а радиаторы на втором этаже также подсоединяем 20-мм трубой.

Как видим, все сводится к несложному выбору среди стандартных диаметров имеющихся в продаже труб. В небольших домашних системах, до десятка радиаторов, в тупиковых распределительных схемах, в основном применяется полипропиленовые трубы 25мм -«на крыло», 20 мм — «на прибор». и 32 мм «на магистраль от котла».
