Особенности работы насосных станций с гидроаккумулятором и без него: принцип действия и критерии выбора

Параметры системы автоматического водоснабжения

Неотъемлемый этап строительства дома за городом – обустройство системы водоснабжения. Самое простое решение – подключиться к централизованному водопроводу. Но такая возможность есть не у всех

Именно поэтому важно знать, как правильно организовать автономную систему

Ключевой компонент – насос. Именно благодаря ему возможна выкачка воды из скважины или колодца

При выборе станции водоснабжения следует обращать внимание на ее параметры:

• Производительность;
• Мощность;
• Тип насоса;
• Уровень давления;
• Объем гидроаккумулятора;
• Система защиты от сухого ухода.

Насосную станцию лучше установить в сухом месте, куда можно легко и быстро получить доступ

К преимуществам автономной системы водоснабжения можно отнести большой выбор устройств. Но стоит учитывать, что каждый бренд имеет свои недостатки. Модель нужно выбирать исходя из потребностей: глубины скважин и частоты использования станции.

Критерии выбора оборудования

Одним из весомых качеств подбора насосной станции для дачи является величина скважины, из которой проводится отбор жидкости. Скважина, бывает, находится глубоко в земле или бывает неглубокой, тогда уместно образование колодца. Второй критерий —  это величина жидкости, воспроизводимой подстанцией. Стоит выяснить, в каком объеме потребляется водичка в постройке, а уже после этого подойти к выбору конструкции.

После долгого использования скважины, жидкость здесь может начать загрязняться. Для долгого и качественного действия подстанции нужно регулярно проводить прочистку и смену насадок и гидрофильтров. Дорогие модели способны продолжать действие, даже если жидкость в сосуде очень грязная. Следующий параметр — выбор трубок. В комплекте с водонасосом идут трубы из полипропилена. Установка насосной станции с такими трубами не сложная, но нужно соблюдать параметры их стойкости к водяному давлению.

Разновидности промышленных насосных станций

Главная цель использования любой насосной станции – перекачивание жидкости в автоматическом режиме.

Такими жидкостями могут быть:

• вода;
• канализационные отходы;
• пеногаситель;
• антифиризы.

Соответственно насосные станции подразделяются на три основных типа:

• водоснабжения и повышения давления;
• канализационные;
• пожаротушения.

Также станции могут быть с дистанционным управлением или без, с отрицательной или положительной высотой забора.

Разновидность насосов в составе станции зависит от типа решаемых задач. Чаще всего используются циркуляционные, дренажные, моноблочно-консольные, канализационные, многоступенчатые и скважинные виды.

Для управления агрегатом требуется автоматика, которая подбирается в зависимости от специфики технологического процесса и алгоритма функционирования установки.

Критерии выбора

На рынке насосного оборудования представлено огромное количество бытовых видов станций, которые отличаются по техническим характеристикам

Важно обратить внимание на следующие:

• мощность – есть модели от 500 до 2000 Вт;
• производительность зависит от мощности – чем она выше, тем больше воды способна откачать станция за единицу времени; для частного дома необходимо покупать устройство производительностью около 2000 л/час;
• объем гидроаккумулятора – может быть от 15 до 60 литров; чем больше емкость, тем реже будет включаться насос;
• наличие защиты от сухого хода и перегрева – такие функции иногда спасают устройства от сгорания;
• материалы изготовления корпуса и внутренних деталей – чугунные, стальные или пластиковые, в более дорогих моделях корпус и крыльчатка стальные.

Если необходимо ставить устройство близко к жилым помещениям, так как других вариантов нет, рекомендуется выбирать чугунный корпус – он лучше гасит звук, чем корпус из нержавеющей стали, хотя внешне стальные изделия выглядят привлекательнее. Внутри чугун покрыт защитным слоем от коррозии. Материал менее подвержен вибрациям, поэтому служит дольше, чем технопластик. Вдобавок ему не страшны механические повреждения.

Конструкция гидроаккумулятора и его преимущества перед водонапорным баком

Гидроаккумулятор представляет собой герметичную емкость, рассчитанную на работу под повышенным давлением. Его внутреннее пространство разделено на две части резиновой мембраной, прочно прикрепленной краями к стенкам аппарата. С одной стороны от нее подается вода, с другой – через ниппель закачан воздух до давления 1,5 атмосферы.

Принцип действия такого устройства основан на его периодическом заполнении и освобождении от жидкости. Ее давление меняется постепенно за счет воздушной подушки, работающей в качестве сжимающейся и разжимающейся пружины. Такая конструкция позволяет длительное время расходовать воду без включения насоса.

Совет! Объем емкости подбирается, исходя из предполагаемого расхода жидкости. Для средней семьи подходят аппараты на 25-40 литров. При большом водопотреблении потребуется 100 и более литров. Для дачи, используемой в качестве места воскресного отдыха, хватит и 15 литров.

Насосные станции с гидроаккумулятором вытеснили устаревшие схемы, использовавшие в качестве накопителя напорные баки. Их приходилось устанавливать на большой высоте, а опорожнялись они самотеком. Современный вариант имеет целый ряд существенных преимуществ:

• компактные размеры;
• простой монтаж;
• возможность поддержания большого напора;
• отсутствие риска перелива в случае неисправности датчика заполнения.

При выборе оборудования лучше выбирать модели, способные работать без бака.

Секреты гидроаккумуляторов

Согласно нормативным документам (САНПиН, ГОСТР) вода, находящаяся внутри мембранных гидроаккумуляторов систем горячего и холодного водоснабжения, не должна соприкасаться со стенками стальных баков Поэтому мембрана таких устройств имеет форму мешка («груши»).

Производители предлагают очень большой ассортимент подобных устройств емкостью от 2 л до 1000 л и более. Однако в компактных насосных станциях наибольшее распространение получили гидроаккумуляторы с номинальной емкостью от 18 л до 50 л

Важно знать: фактический объем воды, могущий быть помещенным внутри такого бака, примерно вдвое-втрое меньше его номинальной емкости. Если станция собрана на баке 24 л, то запас воды составит 8-12 л

Это особенность всех мембранных баков независимо от производителя.

Проектируя систему водоснабжения, выбирают производительность насоса, соответствующую максимуму требуемого расхода. Однако продолжительность максимального расхода обычно невелика. Путем грамотного подбора емкости бака можно уменьшить производительность насоса до средней за сутки величины, покрывая пиковые расходы из гидроаккумулятора.

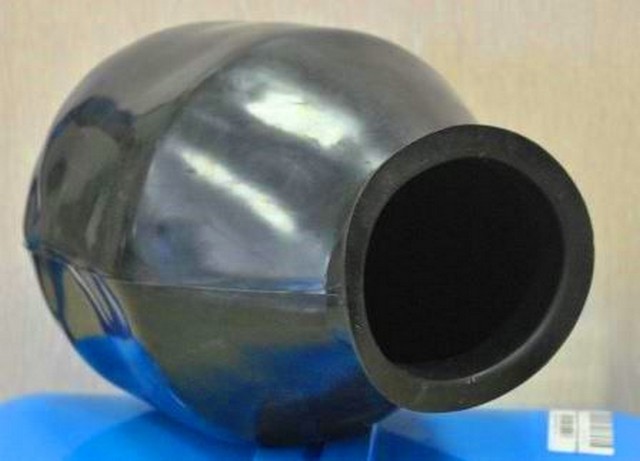

«Груша» гидроаккумулятора.

Большая часть изготовителей мембранных баков дают рекомендацию по определению объема гидроаккумулятора в виде следующей формулы:

VГА = 16,5 · Qmax · (Рmах + 1) · (Рmin + 1) / n · (Рmах – Рmin) · (Р0 + 1), (л)

где:

• Qmax – средняя величина расхода насоса, равная расчетному расходу воды в системе, л/мин;
• Рmах – верхний порог давления, сигнализирующий о необходимости выключения насоса, бар;
• Рmin – нижний порог давления, сигнализирующий о необходимости включения насоса, бар;
• Р0 – настроечное давление воздуха внутри бака, обычно  принимаемое (Рmin – 0,5), бар;
• n – максимально допустимая паспортная частота включений насоса (обычно n = 12–15), 1/ч.

Пример: нужно вычислить емкость гидроаккумулятора системы, характеризуемой  расчетным расходом 10 л/мин, при нижнем и верхнем порогах давлениях соответственно 1 и 3 бара.

VГА = 16,5 · 10 · (3 + 1) · (1 + 1) / 15 · (3 – 1) · (0,5 + 1) = 29,3 л.

Максимальный запас воды в «груше» гидроаккумулятора вычисляется по формуле:

Vводы = VГА · (Рmах – Рmin) / (Рmах + 1), л

Пример: нужно вычислить объем воды в гидроаккумуляторе емкостью 30 л при Рmах = 4 и Рmin =1,5 бара.

Vводы = 30 · (4 – 1,5) / (4 + 1) = 15 л.

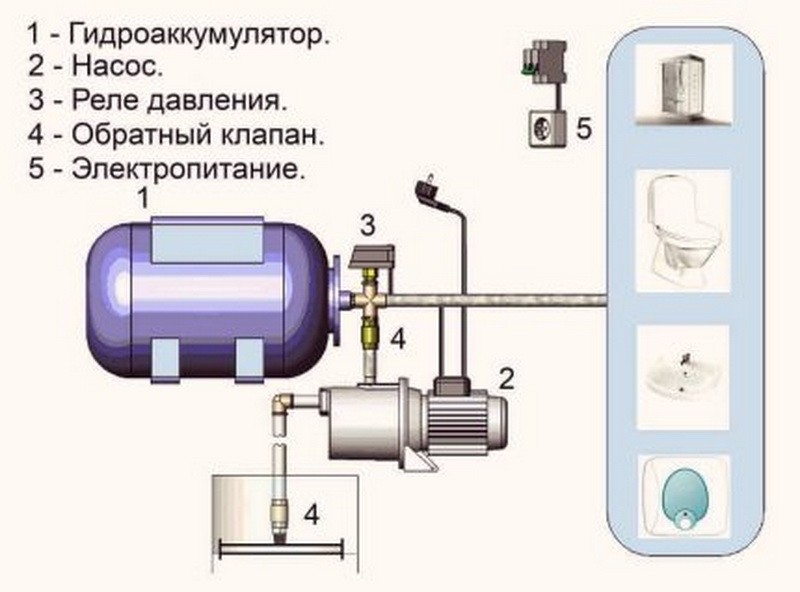

Конструктивные особенности современной насосной станции для бытовых нужд

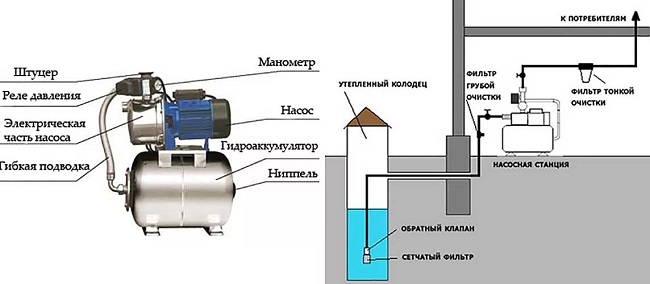

Система водоснабжения здания со схемой насосной станции, входящей в нее в качестве составной части, включает в себя нескольких основных элементов.

1. Колодец или скважину, в которой происходит первичное накопление и отстаивание жидкости. Для круглогодичного использования ее следует утеплить.
2. Всасывающий трубопровод, оборудованный обратным клапаном. Обычно на нем устанавливается в колодце или непосредственно перед насосной станцией фильтр грубой очистки от механических примесей.
3. Саму насосную станцию, обеспечивающую объект водой с необходимым расходом и давлением.
4. Напорный трубопровод с фильтром тонкой очистки, ведущий ко всем водоразборным устройствам.

Устройство насосной станции для домашнего водопровода предельно просто и функционально. В ее состав входят следующие механизмы.

1. Водяной центробежный насос с приводом от электрического двигателя. При его включении создается разрежение в приемном патрубке и избыточное давление в напорном. В результате происходит всасывание жидкости из колодца и нагнетание ее в коллектор водоснабжения дома.
2. Манометр, позволяющий на месте следить за тем, как работает насос.
3. Мембранный гидроаккумулятор, отвечающий за постоянное наличие в системе необходимого запаса воды с рабочим давлением.
4. Реле давления, дающее управляющие сигналы на пуск и выключение электродвигателя.
5. Гибкий шланг, связывающий насос с гидроаккумулятором.
6. Запорная арматура для возможности отключения трубопроводов на время ревизии, технического обслуживания и ремонта оборудования.

Важно! Устройство насоса центробежного типа не допускает включать его на длительное время без заполнения жидкостью. Это может привести к перегреву отдельных деталей и выходу из строя всего агрегата

Для исключения создания подобных ситуаций предусматривается датчик сухого хода, отключающий двигатель при отсутствии воды.

Датчик сухого хода DPR-6

Правила монтажа

Монтаж насосных станций должен проводиться:

• в техническом помещении дома, что обеспечивает простое техническое обслуживание;
• в кессоне (отапливаемое подземное помещение вне дома).

Основными правилами установки погружных насосных станций являются:

• станцию рекомендуется монтировать на незначительном возвышении от пола, что убережет дорогостоящее оборудование от грунтовых вод;
• запрещается прислонять устройство к стене, так как вибрации, издаваемые при функционировании, передаются в соседнее помещение;
• оборудование должно располагаться как можно ближе к скважине или колодцу, из которых вода перекачивается на поверхность;
• трубы укладываются в грунт ниже уровня промерзания, что предотвращает риск промерзания и разрыва магистрали в зимнее время года;
• наиболее распространенными методами утепления являются теплоизолирующие материалы, либо нагревательный кабель;
• если устройство устанавливается в кессоне, то его обязательно нужно утеплить, чтобы насосная станция не вышла из строя при морозах.

Наша компания является представителем бренда CPN на территории России. Мы занимаемся продажей промышленных насосных станций, применяющихся на производственных и промышленных предприятиях, а также других объектах, на которых требуется высокая мощность, надежность и производительность.

Назначение и принцип работы насосной станции

Домашняя насосная система предназначена для подъема воды с глубины от 8 метров и её подачи ко всем сантехническим точкам в коттедже. Работает система по такому принципу:

1. Установленный между двумя отрезками трубопровода и подключенный к розетке с электропитанием водяной агрегат качает жидкость из источника в специальный накопитель — гидроаккумулятор.
2. По достижении в резервуаре определенного давления насос выключается. Запас воды сделан.
3. Как только пользователь открывает кран в доме, жидкость поступает в нужную сантехническую точку.
4. В это же время в гидроаккумуляторе падает давление и срабатывает реле включения. Насос снова восполняет запасы воды в резервуаре, после чего выключается.

Особенности конструкции и принцип действия

Устройство и принцип действия центробежного насоса принципиально не изменились с 17 века. Насос состоит из следующих деталей и узлов:

• Источник энергии — электрический (или бензинового) двигатель, смонтированный на одном валу с собственно насосной частью механизма.
• Вал, опирающийся на подшипники.
• Рабочее колесо, на поверхности которого размещены лопатки.
• Корпус с направляющими поток профилями.
• Уплотнения на валу.
• Входной патрубок, находящийся на оси изделия.
• Выходной патрубок, расположенный у внешней стенки корпуса по касательной к нему.

Устройство центробежного насоса

Кроме перечисленных основных узлов, насос центробежный комплектуется вспомогательными:

• Входные и выходные шланги или трубопроводы.
• Запорный клапан, не дающий жидкости течь в обратном направлении.
• Фильтр.
• Манометр для измерения давления жидкой среды.
• Датчик сухого хода, отключающий насос при отсутствии жидкости в магистрали.
• Краны и вентили для управления напором.

Принцип действия центробежного насоса несложен:

• При вращении рабочего колеса его лопатки захватывают жидкую среду и увлекают ее за собой
• Центробежные силы, возникающие при вращении жидкости, отжимают ее к внешним стенкам корпуса, где создается избыточное давление
• Давление выталкивает жидкую среду в выходной патрубок
• Под действием разрежения, создающегося в центре насоса, очередная порция жидкости всасывается из приемного патрубка.

Принцип работы центробежного насоса

В конструкцию центробежного насоса могут вноситься изменения и дополнения, направленные на повышение его эффективности и приспособление к конкретной перекачиваемой жидкости.

Возможные неполадки в работе установки

Существует несколько распространенных неполадок:

• При частом включении и отключении насоса следует проверить давление воздуха в аккумулирующей емкости. При заниженном значении – его необходимо подкачать. Если такой вариант не срабатывает, необходимо обратиться в сервисный центр.
• Возможна течь вследствие разгерметизации соединений конструкции либо механического повреждения шланг.
• При наличии капель воды на воздушном ниппеле гидроаккумулятора – необходимо срочно выключить данное оборудование и обратиться к квалифицированному мастеру. Так как это свидетельствует о повреждении мембраны внутри аккумулирующей емкости.
• Вода уходит обратно вследствие неисправности в устройстве обратного клапана.
• При нежелании насоса включаться неисправность следует искать в регулировке реле давления.

Это неисправности, которые считаются самыми распространенными.

Лучшие вибрационные насосные станции

В основе рабочего механизма таких моделей лежит специальная мембрана. Под воздействием электромагнитных колебаний она деформируется и пропускает воду под разным давлением. Вибрационные насосные станции отличает высокая производительность и низкое энергопотребление.

DAB E.sybox Mini 3 (800 Вт)

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Особенностями модели являются удобство управления и высокая производительность. Низкий уровень шума и отсутствие вибрации при большой нагрузке способствуют комфортному использованию агрегата в жилых домах. Насос может быть установлен в любом положении относительно пола или закреплен на стене.

Широкий ЖК-экран способен поворачиваться под углом до 90°, русифицированное меню облегчает настройку основных рабочих параметров. Комплекс использует ряд встроенных систем защиты, в том числе от сухого хода, перегрева, перепадов напряжения, короткого замыкания и блокировки насосного вала.

Достоинства:

• простота установки;
• удобство использования;
• производительность 4.8 м³/ч;
• напор до 50 метров;
• долговечность.

Недостатки:

высокая цена.

DAB E.sybox Mini 3 является оптимальным вариантом для использования в быту. Поддержание постоянного давления и высокая производительность комплекса способствуют эффективной работе по водоснабжению большого числа потребителей.

Metabo HWW 4000/25 G

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Корпус насоса выполнен из чугуна, котел — из стали. Благодаря крепежным отверстиям агрегат можно надежно зафиксировать на поверхности, что исключает вибрацию при высокой нагрузке. Устройство оснащено заливным отверстием, позволяющим самостоятельно восполнять уровень воды в резервуаре.

Высота подъема составляет 46 метров, мощность двигателя — 1100 Вт. Манометрический выключатель, защита от перегрузок и перегрева, система торцевых уплотнительных колец способствуют повышению срока службы агрегата в любых условиях.

Достоинства:

• простота обслуживания;
• долговечность;
• производительность до 4000 л/ч;
• мощный двигатель;
• отверстие для залива воды.

Недостатки:

короткий кабель.

Metabo HWW может использоваться для ирригации участков, подачи чистой воды или перекачивания грунтовой. Ручка для переноски и объемный резервуар облегчают решение различных хозяйственных задач.

ЗУБР НАС-Т5-1100-С

4.8

★★★★★
оценка редакции

90%
покупателей рекомендуют этот товар

Модель обладает резервуаром объемом 24 литра, способствующим увеличению интервала между включением и выключением устройства и смягчающим гидроудар при включении насоса. Двигатель мощностью 1100 Вт имеет защиту от перегрузки и перегрева и отличается высокой производительностью.

Пропускная способность агрегата составляет 4,2 кубометра в час, максимальный напор — 45 метров. Фильтр для защиты от загрязнений и обратный клапан гарантируют поступление чистой воды и препятствуют ее возврату к насосу.

Достоинства:

• прочный корпус;
• долговечность;
• мощный двигатель;
• высокая производительность;
• обратный клапан.

Недостатки:

короткий сетевой кабель.

ЗУБР НАС-Т5-1100-С устойчива к высоким нагрузкам и внешнему воздействию. Станцию стоит приобрести для обеспечения работы и поддержания давления в системе водоснабжения частного дома.

Акваробот М 5-10 (В)

4.8

★★★★★
оценка редакции

89%
покупателей рекомендуют этот товар

К основным особенностям модели следует отнести компактность и удобство установки. Объем гидроаккумулятора составляет 5 литров, пропускная способность — 1,6 куб. м/час. Комплекс используется для перекачивания чистой воды, содержание в ней примесей и твердых частиц не должно превышать 100 г/м³.

Благодаря мощности двигателя 245 Вт и эргономичной конструкции агрегата достигается повышенный показатель напора — до 75 метров. Это позволяет обеспечить стабильное водоснабжение домов, находящихся на большом удалении от скважины или колодца.

Достоинства:

• компактность;
• высокая производительность;
• удобство обслуживания;
• простота установки;
• низкая цена.

Недостатки:

малая глубина всасывания.

Акваробот М подойдет для обеспечения водой жилых домов небольшой площади. Надежное решение по доступной цене, особенно если скважина или колодец находятся далеко от потребителей.

Критерии выбора оборудования

Заводские насосные станции комплектуются насосом поверхностного типа. Существуют насосные системы, которые подразумевают применение насосов погружного типа. В их случае аккумулирующая емкость может быть меньших размеров, так как погружные насосы создают большее давление в системе и реже включаются. Для их защиты нет необходимости устанавливать аккумулирующую емкость большого объема.

Разберем устройство и принцип работы насосной станции. Поверхностные насосы бывают с разными инжекторами:

• Внутренний инжектор позволяет работать с глубиной до 8 метров, однако на выходе такие конструкции способны создать давление до 6 бар. Они не боятся воздушных пробок и прокачивают их вместе с водой. Их недостатком считается высокая шумность рабочего процесса, что делает необходимым обустраивать звукоизолирующий короб.
• Внешний инжектор работает с глубиной до 50 метров. Такие изделия отличаются экономичностью, но выдают КПД до 40%. Они работают гораздо тише, однако давление на выходе оставляет желать лучшего.

Каждый домовладелец самостоятельно выбирает тип насоса в зависимости от своих потребностей и желаемых характеристик. Разнообразие предлагаемых насосных станций располагает к большому выбору. Здесь можно найти любой вариант, соответствующий особенностям собственного водопровода.

3 Устройство и разновидности эжекторных насосных станций

Эжекторы на водозаборную установку могут быть установлены 2 способами. Первый подразумевает, что эжектор является одним из составляющих элементов конструкции насосной станции. Во втором случае эжектор является внешним узлом. Выбор конкретного варианта будет зависеть, прежде всего, от требований, которые предъявляются к водозаборной установке.

3.1
Встроенные эжекторы

Этот вариант подразумевает, что создание напора для эжектора осуществляется в самой установке. За счет этого можно существенным образом сократить габариты насосной установки. Насосные станции со встроенным эжектром являются почти невосприимчивыми к нахождению в воде различного рода мелких частиц.

То есть, в фильтровании воды нет необходимости. Данная разновидность водозаборных установок применяется, главным образом, для забора воды с глубины, которая составляет более восьми с половиной метров. Позволяет создавать напор необходимой мощности чтобы обеспечить садово-огородный участок больших размеров, где вода используется преимущественно для поливки.

Однако насосные станции со встроенными эжекторами обладают таким недостатком как повышенный уровень шума в процессе работы. По этой причине не рекомендуется устанавливать данную разновидность водозаборных установок в непосредственной близости от жилого здания.

Лучше всего если такая установка будет смонтирована в отдельном подсобном помещении. Электрический двигатель для данной разновидности насосных установок следует подбирать таким образом, чтобы он мог обеспечивать необходимую систему циркуляции воды.

3.2
Внешние эжекторы

При использовании внешнего эжектора отдельно от водозаборной установки должен быть установлен дополнительный бак сбора воды. В таком баке будет создаваться необходимый для функционирования системы напор и дополнительная разрядка, что, в свою очередь, существенным образом уменьшит степень оказываемой на насосную установку нагрузки. Сам же внешний эжектор следует подсоединять к погружаемой части водопроводной системы.

Для обеспечения нормального функционирования внешнего эжектора в скважине необходимо будет проложить две трубы, однако это может наложить определенного рода ограничения на допустимый диаметр. Данное конструктивное решение, несмотря на то, что снижает коэффициент полезного действия водопроводной системы примерно на тридцать пять процентов, позволяет выкачивать воду с глубины до пятидесяти метров и значительно сократить степень шума в процессе работы насосной установки.

На степень эффективности это не оказывает абсолютно никакого влияния. Именно этим и объясняется столь широкая популярность данной разновидности водозаборных станций среди населения. Все оборудование располагается в одном месте, от чего существенным образом увеличивается эксплуатационный период, значительно упрощается процесс осуществления различного рода профилактических работ и настройки водопроводной системы.

Что такое бытовая насосная станция

Станции водоснабжения автоматические представляют собой комплекс оборудования для откачивания воды из источника, её подачи в водопроводную сеть и поддержании в ней требуемого давления. Они очень востребованы в частных домовладениях, на дачных и приусадебных участках.

Из чего состоит

Основные элементы насосной станции показаны на этой картинке:

Насосная станция: основные элементы

Само устройство состоит из:

• Самовсасывающего поверхностного насоса с электромотором;
• Гидроаккумулятора (накопительного бака);
• Реле давления;
• Соединительного гибкого шланга;
• Блока управления.

Принцип работы

Расскажем подробнее о станции автоматического водоснабжения – как работает, что нужно учесть при её подключении и эксплуатации.

Упрощенно схема функционирования оборудования выглядит примерно так:

• Насос через всасывающий патрубок качает воду из источника;
• Вода подается в накопительный бак – гидроаккумулятор, состоящий из внешнего жесткого корпуса и внутренней резиновой емкости для воды;
• Объем жидкости, которую он может принять, ограничен не только вместительностью бака, но и уровнем давления в нем;
• Давление, при котором насос включается и отключается, устанавливается своими руками на специальном реле;

Реле давления и реле сухого хода повышают эффективность работы оборудования

• При неработающем насосе вода поступает в систему из гидроаккумулятора до тех пор, пока давление в нем не достигнет минимального установленного уровня;
• Как только это происходит, реле давления включает насос, и он качает воду в бак до достижения максимального давления.

Состояние внутренней емкости при минимальном и максимальном давлении

Объем гидроаккумулятора может быть разным. Его подбирают с учетом того, в каком режиме будет использоваться вода, и в зависимости от необходимого минимального её запаса.

Чем больше потребляемый объем, и чем чаще будут происходить включения кранов и приборов, тем больше должна быть и емкость бака. Это позволит уменьшить количество включений и выключений насоса в единицу времени, продлит срок его службы, и ремонт станций автоматического водоснабжения потребуется нескоро.

Гидроаккумуляторы разной емкости

Большой накопительный бак стоит выбрать и в том случае, если случаются частые перебои с подачей электроэнергии, без которой насос не работает. Запаса воды в нем при экономном использовании хватит надолго.

Насосы на такие станции устанавливаются разных типов.

Самые распространенные – центробежные и вихревые:

1. Первые более «выносливые», так как могут перекачивать воду с механическими включениями размером до 1 мм.
2. Устройства вихревого типа гораздо требовательнее к качеству перекачиваемой жидкости. Размеры содержащихся в ней твердых частиц не должны превышать 0,1 мм.

Основной недостаток поверхностных насосов – это небольшая глубина всасывания. Они могут подавать воду только из неглубоких скважин и колодцев. Однако эту проблему помогает решить выносной эжектор – специальное устройство, ускоряющее поток жидкости за счет разности давлений.

Так как станции автоматического водоснабжения и их ремонт обходятся недешево, эти нюансы нужно учитывать при покупке, при необходимости оснащая систему дополнительными фильтрами

Также стоит обратить внимание на наличие в комплекте оборудования обратного клапана – он есть не у всех моделей. Обратный клапан устанавливается на всасывающем трубопроводе перед насосом, чтобы вода при его отключении не вытекала из системы обратно в источник

Схема подключения

Если вы хотите узнать, какими характеристиками обладает та или иная станция автоматического водоснабжения – инструкция вам в помощь.

Механизм функционирования гидроаккумуляторной станции

Давление на выходе гидроаккумулятора станции зависит от уровня воды в одной из его полостей. Чем он выше, тем более высоким является давление в системе. Плотность воздушной массы за эластичной мембраной возрастает, что вызывает ее амортизирующее срабатывание. Схема аккумуляторной станции обеспечивает регулировку давления даже в том случае, если насос располагается в подвале частного дома. Воздух в сжатом состоянии оказывает давление на мембрану, что обеспечивает напор воды.

Степень наполнения гидроаккумулятора определяется при наличии датчика давления, позволяющего включать и выключать насос. Эта схема исключает возможность, связанную с образованием протечек и возникновением неполадок в том случае, когда происходит переполнение накопительной емкости. Станция обладает небольшим дебетом, что является ее существенным недостатком. При наличии аккумулятора, вмещающего 20-25 л воды, система позволяет только ополаскивать продукты питания или мыть руки.

Другой недостаток насосной станции с гидроаккумулятором связан с возможной коррозией металла, из которого изготовлен накопительный бак. По этой причине его стенки могут разрушаться. Взамен стального бака изготовителями оборудования для насосных станций стали выпускаться баки из оцинкованной стали либо из нержавеющего материала.

Установка насосной станции

Для нормальной работы любого оборудования важно провести правильный монтаж. Подключение насосной станции проводят после следующей предварительной подготовки:

• выбор места расположения;
• учет глубины залегания воды;
• расстояние до источника.

Для полноценной работы насосной станции нужно установить дополнительное оснащение:

• водяной фильтр;
• реле защиты;
• обратный клапан;
• реле давления;
• блок автоматики;
• стабилизатор напряжения.

Установку проводят в кессоне или в подвальном отапливаемом помещении. Насосная станция не должна соприкасаться со стенами. Монтаж осуществляется следующим образом:

1. Проводят сборку эжектора и установку специальной фильтрующей сетки.
2. К раструбу присоединяют сгон и муфту, обеспечивающую надежное соединение конструкции с полиэтиленовой трубой.
3. Роют траншею и укладывают трубопровод. Один конец которого соединяют с эжектором, а другой – с наружной трубой водопровода.
4. Потом проводят присоединение к центральному водопроводу накопительной емкости.

https://youtube.com/watch?v=nnE3BYTgh70%250D

Как настроить насосную станцию?

В этом вопросе важным является конфигурация работы реле, которое отвечает за автоматические процессы. Регулировка насосной станции с помощью этого элемента обеспечивает включение и отключение устройства. Настройка проводится в момент сборки устройства. Подобные работы лучше доверить специалисту, хотя большинство оборудования поставляется уже в комплекте с настроенным реле.

Для самостоятельной настройки нужно записать значения давления во время включения и выключения оборудования. Проводится регулировка с помощью поворота определенного болта, который находится внутри корпуса. Деталь большего размера отвечает за нижнее давление, а меньшего – за верхнее. Движение по часовой стрелке приводит к увеличению показателя давления, а против – к его уменьшению.

Неисправности насосной станции и их устранение

Даже самое надежное оборудование может выйти из строя. Проблемы с работой свойственны всем устройствам. Рассмотрим часто встречающиеся поломки и пути восстановления работы насосной станции:

1. Насос работает, а вода не поступает. Первым проверяют исправность обратного клапана. Когда он пустой, возможно засорение отверстия, поэтому нужна прочистка. Если в заборном шланге есть вода, и он работает, тогда стоит искать дальше. Проверяются все стыки и трубы на предмет протечки.
2. Прибор включается, но не работает. Такое происходит с насосной станцией, которая долгое время не использовалась. Для возобновления работы нужно пару раз руками крутнуть крыльчатку, которая могла склеиться с корпусом. Если проблема не решилась нужно заменить конденсатор.
3. Не отключается насосная станция. Причины могут крыться в следующем: сбились настройки реле, что не дает набрать оборудованию нужного давления. Второй причиной может быть износ крыльчатки насоса, что не обеспечивает нужное рабочее давление. Для устранения проблемы стоит откорректировать пружину на реле.
4. Вода поступает неравномерно. В этом случае нужно проверить количество воды в источнике и при необходимости откорректировать положение шланга.
5. Оборудование не включается. Проверяют электропитание, а потом тестируют работу насосной станции. Ощущение запаха горелой резины указывает на сгорание обмотки двигателя. Здесь без привлечения специалистов не обойтись.
