Расширительный бак для системы водоснабжения: принцип работы и выполняемые функции, особенности расчета

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Плюсы и минусы

Закрытые расширительные резервуары имеют ряд преимуществ над открытыми:

• Закрытые аналоги совсем необязательно устанавливать на чердаке, его можно установить возле самого котла. А открытые обязательно нужно устанавливать на самой высокой точке системы.
• В закрытых бачках вода не имеет доступа к контакту с воздухом, а значит, кислород не будет растворяться в воде и создавать помехи при движении теплоносителя.
• Большинство людей превратили чердаки своих домов в жилые помещения, поэтому, в случае использования закрытых баков, наблюдается экономия места, так как их можно устанавливать где угодно.

Недостатки закрытых бачков следующие:

• Высокая стоимость.
• Требуется время от времени подкачивать воздух в устройство.

Что это?

Даже само название говорит за себя – расширительный бак нужен для расширения всего контура обогрева дома или труб водоснабжения, по которым течет горячая или холодная вода. Дело в том, что во время нагрева жидкость увеличивается в объемах, а трубы, по которым она течет, своих физических параметров не меняют – их эластичность стремится к абсолютному нулю. А значит, давление внутри труб и всей установки будет повышаться, что может привести к повреждениям – возникают так называемые гидроудары, а в результате их – разрушение отдельных элементов установки или контуров из труб. Это касается в основном системы отопления, но и к горячему водоснабжению имеет отношение в полной мере. акое давление воды в водопроводе многоквартирного дома, Вы можете прочитать в нашей статье.

Выбор расширительного бака для систем отопления и водоснабжения

Чтобы избежать гидроударов, инженеры придумали включать в систему небольшой резервуар, наполненный воздухом, то есть тем веществом, что, в отличие от воды, сжимается. И если давление в трубах во время нагрева воды будет увеличиваться, то благодаря этому бачку оно повысится совсем незначительно. «Подбор расширительного бака онлайн, Вы можете прочитать в нашей статье».

Схема работы гидроаккумулятора

Гидроаккумулятор в системе водоснабжения

Водоснабжение частного дома из скважины с использованием расширительного бака

Еще такой бак порой применяется и для создания резервного запаса холодной воды и обеспечивает поставку жидкости в любое место системы за считанные минуты. При этом средний объем емкости – около 30 л.

Мембранный расширительный бак

Для системы, обеспечивающей дом водой, чаще всего применяют баки, оснащенные мембранами. Это относительно небольшая емкость, внутри которой имеется диафрагма, изготовленная из эластичного материала и разделяющая устройство на две части – с воздухом и безвоздушную, вернее, водную. Когда система водоснабжения работает, то водная камера заполняется жидкостью и, воздействуя на мембрану, сжимает ее, уменьшая объемы части воздушной, увеличивая давление в ней. Как только давление достигнет определенного уровня, насос, нагнетающий воду, остановится. А его включение происходит, когда давление снизится до минимальных значений.

Разновидность прибора с жестко закрепленной мембраной

Такой бак позволяет обеспечить бесперебойную работу системы водоснабжения и устойчивый расход воды в любом доме, даже в многоэтажном.

Популярные модели

Сейчас на рынке представлен огромный ассортимент различных расширительных баков от всевозможных производителей. Модели отличаются друг от друга качеством, размерами, формой и даже цветом, хотя по принципу действия похожи друг на друга. Подобрать бак под конкретную систему водоснабжения труда не составит

Следует обратить внимание на модели баков от следующих и итальянские Elbi, Aquasystem, а также Refix (Reflex), Zilmet. ак рассчитать объем воды в системе отопления, Вы можете прочитать в нашей статье

Преимуществами баков являются полное отсутствие риска появления воздушных пробок в системе и отсутствие контакта воды с воздухом, за счет чего исключено испарение жидкости, а ржавчина не повреждает трубы. Бренд выпускает баки различных объемов – от 6 до 700 литров. Недостаток емкостей заключается в том, что съемные мембраны бывают лишь у установок объемом свыше 24 литров. Кстати, диафрагма выполняется из качественного EPDM – этилен-пропилен-диен-каучука. Баки «Джилекс» экономны, долговечны, недорогие, но при этом надежны и могут иметь различную форму.

Расширительные баки «Джилекс»

Баки Elbi имеют все необходимые документы, в том числе сертификат соответствия и санитарно-эпидемиологическое заключение, позволяющее смело использовать их в жилых домах. Бывают вертикальные, горизонтальные, а также для санитарной воды. Вертикальные емкости относятся к серии AS/AC и имеют сменные диафрагмы, могут быть разного объема – от 5 до 25 литров – и используются в домашних системах водоснабжения, а также в системах полива и других установках, не нуждающихся в мощном напоре воды. Мембраны внутри емкостей выполнены из EPDM, рабочая температура колеблется от -10 до +99 градусов. От коррозии бак защищен стойкой краской.

Баки Elbi горизонтального способа установки относятся к серии AFH и имеют сменные мембраны. Вместимость у них больше, чем у предыдущей серии – от 25 до 100 л воды. Такие установки уже могут применяться и на небольших производствах. Баки выполняются из прочной стали и имеют специальную площадку для крепления насоса.

Баки Elbi горизонтального способа

Баки Refix подходят для использования в системе как технического, так и питьевого водоснабжения и являются отличными гидроаккумуляторами. Все части, контактирующие с водой, защищены от ржавчины, а жидкость прекрасно хранится внутри резиновых груш. Модели DD, DE разработаны для использования в целях водосбережения, применяются в системах питьевого водоснабжения, идеальны для использования в условиях с повышенным уровнем образования ржавчины. В баках серии DE имеется груша, которая заменима только в моделях объемом свыше 50 л. У моделей серии HW, предназначенных для систем индивидуального водоснабжения, есть также ножки для установки на полу и место для крепления насоса.

Баки Reflex

Международная компания Zilmet уже более 50 лет удерживает высокие позиции на рынке оборудования, а в Европе считается крупнейшим производителем расширительных баков. Их устройства Hydro-PRO используются для работы с любой водой в различных типах установок. Оборудование изготавливается из углеродистой прочной и качественной стали, а также при производстве используется специальная внутренняя MIG-сварка, благодаря которой получается избежать повреждений мембран из бутиловой резины. Внутри баки покрыты высокопрочной порошковой смолой, которая предотвращает возникновение ржавчины при длительном контакте с влагой. Диапазон рабочих температур – от -10 до +99 градусов.

Бак расширительный Zilmet, 6л

Баки Aquasystem имеют сменные мембраны и бывают различных объемов – от 8 до 50 литров. Максимальное давление теплоносителя составляет 0,5 МПа, а воздуха – 0,15 МПа. Диапазон рабочих температур оборудования варьируется от -10 градусов до +110. Изготавливаются баки из черной стали, окрашенной порошковой краской.

Расширительный бак Aquasystem

Заменяемая мембрана расширительного бака

В отношении качества оборудования стоит особое внимание уделить каучуку, из которого изготавливается диафрагма. Хорошая резина – не только залог долгой службы оборудования, но и безопасность тех, кто будет пользоваться водой из оборудованной баком системы водоснабжения

Расширительный бак для водоснабжения, коллектор

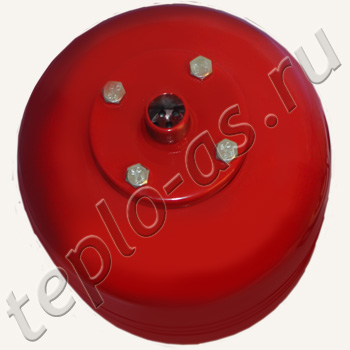

Мембранные расширительные баки для систем отопления Wester

Общий вид фронт Общий вид сзади Вид сверху Вид снизу Все объемы Увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить

Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C — Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления.  — Основные элементы бака — корпус из высококачественной стали, эластичная мембрана из каучука.  — Давление в воздушной полости для баков от 8 до 150 литров — 1,5 бара, от 200 до 10 000 литров — бара.  — Теплоноситель в системе отопления — вода с содержанием гликоля не выше 50%.  — Расширительные баки комплектуются сменной мембраной.  — Температурный режим работы — от -10 °С до +100 °С  — Срок службы — 100 000 циклов.  — Цвет корпуса — красный.

Характеристики и цены >>>

Наименование	Стоимостьс НДС, руб.	В наличиина складе
Мембранный бак для отопления Wester WRV8	991,00		Купить Мембранный бак для отопления Wester WRV8
Мембранный бак для отопления Wester WRV12	1 073,00		Купить Мембранный бак для отопления Wester WRV12
Мембранный бак для отопления Wester WRV18	1 173,00		Купить Мембранный бак для отопления Wester WRV18
Мембранный бак для отопления Wester WRV24	1 343,00		Купить Мембранный бак для отопления Wester WRV24
Мембранный бак для отопления Wester WRV35	2 199,00		Купить Мембранный бак для отопления Wester WRV35
Мембранный бак для отопления Wester WRV50	2 624,00		Купить Мембранный бак для отопления Wester WRV50
Мембранный бак для отопления Wester WRV80	3 832,00		Купить Мембранный бак для отопления Wester WRV80
Мембранный бак для отопления Wester WRV100	5 508,00		Купить Мембранный бак для отопления Wester WRV100
Мембранный бак для отопления Wester WRV150	8 325,00		Купить Мембранный бак для отопления Wester WRV150
Мембранный бак для отопления Wester WRV200 (top)	12 367,00		Купить Мембранный бак для отопления Wester WRV200 (top)
Мембранный бак для отопления Wester WRV300 (top)	15 114,00		Купить Мембранный бак для отопления Wester WRV300 (top)
Мембранный бак для отопления Wester WRV500 (top)	29 572,00		Купить Мембранный бак для отопления Wester WRV500 (top)
Мембранный бак для отопления Wester WRV750	67 580,00		Купить Мембранный бак для отопления Wester WRV750
Мембранный бак для отопления Wester WRV1000	90 664,00		Купить Мембранный бак для отопления Wester WRV1000

Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и реле давления воды. Чтобы убедиться в целостности бака проводят внешний осмотр.

Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Давление в расширительном баке?

Обратитесь к инструкции устройства – как правило, речь идет об уровне 1-3 бар.

Делайте корректировки давления исходя из места расположения расширительного бачка по отношению ко всей системе. Считается, что в резервуаре необходимо поддерживать давление на 0,4 атмосферы ниже, чем в трубопроводе — этого достаточно для нормальной, бесперебойной работы системы. Утверждение справедливо, если бак и трубопровод на одном уровне. Иначе разницу следует увеличивать.

Узнать, какое давление в бачке, можно по манометру. Проверить работоспособность прибора можно так: закройте клапаны, чтобы изолировать бак, через несколько минут накачайте, а потом стравите воздух. Если во время манипуляций стрелка двигается — плавно, предсказуемо, то все хорошо — прибору можно доверять. Второй способ: использовать ручной манометр. Одинаковые разъемы у прибора и выпускного клапана бачка позволят просто произвести измерение.

Нельзя допускать ситуации перекачки давления расширительного бака – тогда выдавит всю воду, как следствие – гидроудары при избыточном нагреве. Недостаток давления приведет к срывам предохранительных клапанов – поднимите давление. Например, при помощи насоса от велосипеда или автомобиля через специальный золотник. Также подойдет баллон со сжатым воздухом.

Придерживаясь этих правил, можно выбрать, поставить расширительный бак, который долгое время без проблем поможет сохранять высокое качество горячего водоснабжения в доме.

Читайте так же:

Давление воздуха в расширительном бачке

Показатель давления воздуха или азота в расширительном баке для различных газовых котлов будет не одинаковым, все зависит от типа оборудования и конструкционных особенностей. Нормативы указываются производителем в паспорте изделия.

Обычно давление в новой демпферной емкости составляет 1,5 атм. Но такая настройка может не подходить под конкретную систему отопления. Заводские параметры несложно сбросить. Для этих целей в корпусе расширительного бачка имеется специальный штуцер (у некоторых производителей это золотник для накачки), посредством которого осуществляется регулировка напора воздуха.

Ниппель находится со стороны воздушной камеры баллона. С его помощью можно спустить лишнее давление или, наоборот, накачать бачок

Для нормального функционирования газового котла нужно, чтобы в мембранном баке давление было меньше на 0,2 атм, чем в самой системе. Иначе увеличившаяся в объеме разогретая вода не сможет зайти в емкость.

В небольших домах и квартирах для закрытых систем отопления обычно допустимо давление в расширительном гидробаке в пределах 0,8-1,0 бар (атм). Но не менее 0,7 бар, поскольку на многих газовых котлах стоит защита и прибор просто не включится.

Проверят уровень давления бака нужно ежегодно. Если замечены скачки давления в системе отопления, значит, из демпферной емкости вышел воздух и его надо подкачать.

Назначение дополнительного бака двухконтурного котла

Как правило, встроенные компенсационные резервуары в газовых котлах имеют объем около 6-8 литров. Они рассчитаны на компенсацию расширения 120 литров теплоносителя , циркулирующего в системе отопления. При обычных условиях эксплуатации для небольшой квартиры или дома такого расширительного бака хватает.

При установке радиаторов нестандартной формы и размеров, обязательно систему отопления нужно оборудовать дополнительным расширительным баком. Поскольку в такие батареи помещается больше воды

Если площадь обогрева большая, установлен теплый пол или много радиаторов в комнатах, объема стандартной встроенной емкости будет мало, так как воды используется больше.

При нагреве излишки теплоносителя полностью заполняют бачок. А поскольку в резервуаре свободного места не остается, то напор воды усиливается в самой системе отопления и происходит аварийный сброс предохранительным клапаном. После этого, автоматически включится в работу газовый котел вряд ли сможет.

Чтобы избежать таких негативных последствий, в систему отопления устанавливают дополнительный расширительный бак с мембраной в конструкции для двухконтурного газового котла. Когда стандартный резервуар полностью заполнится, вода уйдет в запасной гидробак. После остывания жидкость возвращается в радиаторы.

Расширительный бак для водоснабжения в различных системах схемы монтажа

Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора – температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.

Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения

Обвязка бойлера косвенного нагрева

Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления – таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.

Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.

Рис. 12 Вертикальные расширительные баки для накопления воды в системах обезжелезивания

Запас воды

Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод – кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.

Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.

Альтернатива данному варианту – использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке

Его второе немаловажное преимущество – нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху

Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом

Забор воды из скважины

Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.

Забор воды из емкости

Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей – озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.

Рис. 14 Схемы насосных станций для дома

Принцип работы гидроаккумулятора при водоснабжении

Вода насосом накачивается из источника в полость бака до максимально установленного с помощью реле значения и растягивает мембрану. Объем воздуха во второй полости бака, таким образом, уменьшается. За счет этого сжатия общее давление в системе увеличивается до заданных параметров и насос выключается. В момент начала использования воды воздух начинает давить на мембрану и таким образом выталкивать воду из гидроаккумулятора. Избыточного давления, созданного в воздушной камере аппарата, хватит на некоторый временной период для того, чтобы расход воды (работа бытовой техники, мытье посуды и т.п.) происходил без запуска насоса. Как только давление в баке достигнет предустановленного для конкретной системы водоснабжения минимального порога, реле подаст сигнал на включение насоса и он начнет вновь заполнять бак водой из скважины (колодца). Затем цикл повторится.

При большом же расходе воды из автономного водопровода насос будет работать постоянно, обеспечивая точку потребления воды напрямую.

Параметры функционирования и объем расширительного бака, а также настройки подключенных к нему регулирующих датчиков рассчитываются по определенным формулам на основе:

• характеристик насоса,
• проекта монтажа трубопровода,
• эксплуатационных требований подключенного к водопроводу оборудования,
• предполагаемого водопотребления (какое количество человек будет пользоваться водой, как часто, в каком объеме),
• этажности здания.

Характеристика закрытых расширительных баков

Используются герметичные емкости из металла, в которых находится запас теплоносителя на случай температурного сжатия жидкости. Так решается проблема завоздушивания трубопровода. Если теплоноситель, расширяясь при нагревании, создает слишком большое давление, гидробак компенсирует перепад.

Несмотря на кажущуюся простоту конструкции, расширительные бачки отличаются друг от друга, и различные модели имеют разные эксплуатационные параметры. Конструктивно различаются следующие типы гидробаков:

1. Резервуары, предусматривающие замену груши.
2. Баки со стационарно установленной мембраной.
3. Емкости, не имеющие в конструкции мембраны.

В первом случае груша выполняет функцию мембраны. Именно в нее закачивается воздух, который меняет объем рабочей камеры при термическом увеличении объема жидкости в системе. Давление воздуха в расширительном баке должно быть таким, чтобы выдавливать воду в трубы при падении температуры в радиаторах.

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
3. Подсоединить к ниппелю бака насос.
4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
6. Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

• рулетка, карандаш;
• болгарка;
• сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

• через которое осуществляется подпитка системы;
• через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

• так, чтобы вода была выше уровня патрубка;
• так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

• испарение;
• аварийный выброс;
• разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.
