Схема подключения кондиционера

Когда лучше устанавливать устройство

Не секрет, что установкой устройства для охлаждения воздуха можно заниматься в любое время. Однако каждый сезон года имеет свои достоинства и недостатки, с которыми надо ознакомиться заранее.

Весна

В весеннее время спрос на монтаж такого оборудования увеличивается в разы. В середине весны многие люди подготавливаются к лету и задумываются над тем, как снизить температуру в квартире. Весной устанавливать кондиционерные системы не стоит, так как цены на них увеличиваются в разы.

Лето

Летом, как и во второй половине весны, покупать и ставить сплит-системы не рекомендуется, особенно если установкой будут заниматься профессиональные монтажники. В течение всего лета стоимость оборудования и услуг по установке сильно завышена.

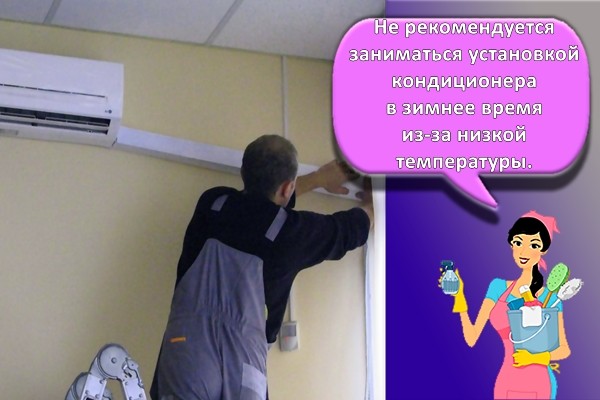

Зима

Некоторые считают, что системы кондиционирования надо устанавливать зимой, так как их стоимость занижена. Однако специалисты не советуют заниматься этим в зимнее время из-за низкой температуры. При сильных морозах проводить наружные работы очень сложно, и монтажникам приходится много времени тратить на дополнительный прогрев труб и кранов.

Осень

Лучшим временем для монтажа сплит-систем считается осень, так как в это время года ажиотаж на их установку уменьшается. Благодаря этому цены на сами аппараты и проведение монтажа падают. Единственная серьезная проблема, которая может возникнуть при монтировании оборудования, — дождь. Поэтому монтажом занимаются только в солнечную погоду.

Установка внутреннего блока сплит-системы:

Внутренний блок кондиционера устанавливается на соответствующую перфорированную монтажную (фиксационную) пластину, предназначенную для удержания аппаратуры в надёжном статичном положении. Компания-производитель обязана предоставить соответствующую фиксационную плиту вместе с самим кондиционным устройством.

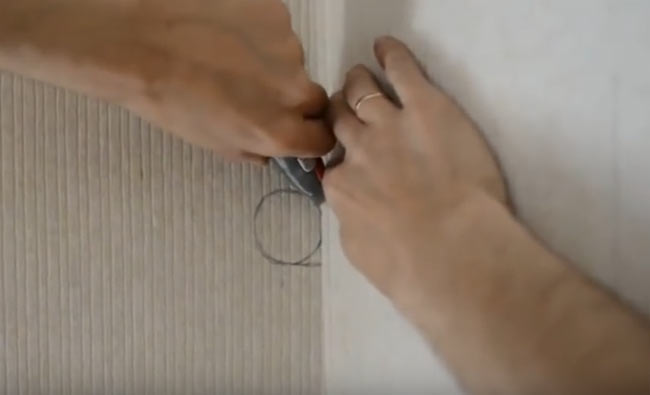

Расставление отметок

Для стабильной работы кондиционера важно зафиксировать пластинку в точности так, как это требуется по изначальному инженерному расчёту. Поэтому, чтобы самостоятельно определить строгую горизонталь, необходимо использовать строительный уровень

Если же расчёт будет проведёт неверно, а внутренний блок будет установлен неправильно, то накапливающийся в нём конденсат не будет выходить в трубу, а будет стекать прямиком на пол, поэтому следует очень серьёзно отнестись к процедуре крепления внутреннего блока к монтажной пластине, и желательно попрактиковаться перед этим.

Монтажную пластину прижмите к стене и отмерьте от неё нужное вам расстояние (в соответствии с указанными выше минимумами) к потолку и стенкам, и расставьте фломастером отметины на местах, где должны быть просверлены отверстия.

Бурение отверстий в стене

После того, как вы расставите всю соответствующую разметку для отверстий – её, соответственно, потребуется реализовать. Отмеченные места необходимо пробуравить перфоратором. При этом, минимальный диаметр пробуравленного отверстия должен составлять 5 сантиметров, т.к. это минимальное открытое отверстие, в которое способна свободно пройти магистраль.

Данный метод, кроме того, отлично работает при потребности провести магистраль сквозь бетонированную стену. Осуществляя бурение, следует внимательно следить за происходящим на улице, чтобы на проходящих мимо вашего дома граждан не упали фрагменты кирпича или бетонная крошка, рассыпавшиеся при просверливании последних нескольких сантиметров стенки.

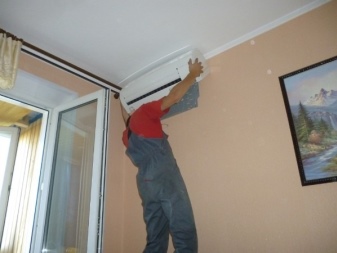

Закрепление внутреннего блока

Наконец, когда почти всё готово, в просверленные отверстия необходимо протолкнуть дюбеля. Хорошо примерьте внутренний блок на монтажную пластину и закрутите в каждый из дюбелей подходящие по диаметру саморезы, таким образом закрепив с их помощью пластину, а затем просто установите сам внутренний блок поверх, таким образом крепко и основательно его укрепив.

Схема бытовой сплит системы

Сплит система традиционно применяется в быту для кондиционирования воздуха. Правда, кроме этого варианта бытовых кондиционеров, используются также другие конструкции. Однако, как показывает практика, эксплуатирование другого типа климатического оборудования встречается ощутимо реже.

Конструкционные особенности кондиционера

Что же представляет собой, с конструкционной точки зрения, бытовая сплит система?

Собственно, это – оборудование для кондиционирования воздуха, состоящее из двух отдельных модулей (блоков):

1. Блок под внутренний монтаж.
2. Блок под внешний монтаж.

Под внутренним монтажом подразумевается установка одной части конструкции кондиционера (блок под внутренний монтаж) непосредственно внутри помещения, где требуется обработка окружающего воздуха.

Соответственно, под внешним монтажом подразумевается установка другой части конструкции кондиционера (блок под внешний монтаж), непосредственно за пределами помещения. Как правило, установка в этом случае производится на уличной стороне стены дома или помещений иного назначения.

Но сначала рекомендуем ознакомиться с тем, где можно поставить кондиционер в частном доме и квартире.

Классический пример сплит системы (установки кондиционирования воздуха бытового назначения), конструктивно состоящей из двух раздельных модулей – наружного и внутреннего

Связка внутреннего и наружного модулей

На следующем этапе пользователю необходимо связать оба модуля в единую рабочую систему.

Предусматривается связывание модулей по механической части трубопроводами для циркуляции хладагента, а также связывание по электрической части электрическим кабелем, соответственно. Этот процесс носит название прокладка трассы кондиционера.

Процедура подключения на модулях (показан внутренний модуль сплит системы) трубопроводов циркуляции хладагента, а также электрических проводников

По сути, бытовой кондиционер содержит несколько функциональных электродвигателей, каждый из которых требует электропитания:

• мотор компрессора;
• мотор вентилятора наружного модуля;
• мотор вентилятора внутреннего модуля.

Кроме того, система кондиционирования может дополнительно комплектоваться электродвигателями, работа которых приводит в движение жалюзи, направляющие исходящий воздушный поток в нужную сторону.

Жалюзи под регуляцию исходящего воздушного потока обычно входят в состав конструкции внутреннего блока бытовой установки кондиционирования.

Демонстрация полноценно собранной сплит системы с установкой внутреннего и наружного блоков, объединённых в единую структуру посредством технологических соединений

В зависимости от уровня мощности наружного модуля установки кондиционирования, могут использоваться два и более вентилятора конденсаторного охлаждения (устанавливаются в наружном модуле).

Правда, для бытового климатического оборудование такие варианты – редкость. А вот под использование в офисах конструкции сплит системы на два вентилятора встречаются довольно часто.

Как выполняется процедура вакуумирования кондиционера

Процедура вакуумирования необходима для удаления остатков аргона и воздуха из системы. Это позволит продлить срок службы оборудования. Для этого потребуется вакуумный насос с двумя манометрами для контроля давления в системе. Этот инструмент подключается к заправочному порту на внешнем блоке. В течение 15-20 мин. остатки азота и воздуха полностью будут выведены из системы.

По истечении указанного времени нельзя сразу отсоединять насос. Он выключается и остается в таком положении еще на полчаса. На протяжении этого периода нужно внимательно следить за показаниями манометров. Если они меняются, это значит, что система негерметична. В большинстве случаев проблема находится в зоне подключения медных трубок. Эту неисправность нужно устранить.

Если показания остаются неизменными, следует полностью открыть нижний клапан, не отсоединяя при этом насоса. Когда появится шум, это будет значить, что фреон начал заполнять систему. Нужно надеть перчатки и быстро отсоединить шланг насоса, а затем открыть верхний клапан на трассе.

Монтаж сплит-системы обязательно заканчивается процедурой вакуумирования.

Порядок установки кондиционера своими руками без вакуумного насоса:

1. Открутить одну заглушку на верхнем порту и две – на нижнем.
2. Для выхода нижнего порта, который размещается перпендикулярно по отношению к боковой стенке сплита, необходимо подобрать шестигранный ключ соответствующего размера.
3. Ключ вставляется в разъем и проворачивается против часовой стрелки на 90° в течение 1 сек. Из блока начнет выходить рабочее вещество.
4. Этот же порт имеет выход с золотником. На долю секунды нужно нажать на золотник длинным предметом, но не пальцами. Появится шипение, свидетельствующее о том, что из блока выходит смесь газов. Не стоит выпускать ее полностью.

Нужно повторить цикл снова: открыть на долю секунды подачу фреона шестигранным ключом, после чего выпустить смесь газов. Для трассы длиной 4 м этого будет достаточно. Останется только закрутить заглушку на выходе с золотником и с помощью шестигранного ключа открыть клапаны на верхнем и нижнем портах, чтобы выпустить рабочее вещество в систему.

На этом установка климатического оборудования завершена. Вакуумирование кондиционера без насоса можно использовать в качестве альтернативного решения при отсутствии инструмента, но существует вероятность того, что будет небольшая утечка фреона.

После монтажа сплит–системы из ее устройства следует удалить весь лишний воздух и влагу.

Установка кондиционера – сложная процедура. Однако при соблюдении всех требований и рекомендаций вполне возможно выполнить это мероприятие самостоятельно.

Подсоединение блоков

После того как будут установлены и тщательно закреплены внутренний и наружный модули, их надо между собой правильно соединить. Между блоками будут проложены:

• электрические провода;
• медные магистрали (в теплоизоляции);
• дренажная трубка.

Нужно тщательно измерить длину фактически получившейся трассы, отрезать кабель и трубки. Электрический кабель отрезаем с некоторым запасом. Вполне достаточно 25-35 см. Для трубки предусматриваем запас около 1 метра.

Оконечные гайки на медные трубки лучше установить в помещении перед тем, как укладывать их в магистраль. Для этого нам понадобятся специальные инструменты: риммер и развальцовка.

С помощью риммера аккуратно снимите заусенцы с внутренней и наружной кромки трубки

Особенно важно, чтобы внутренний край был очень ровным.
Наденьте оконечную гайку.
Закрепите трубку в вальцовке так, чтобы край выступал над губками вальцовки на 1.5-2 мм. Зажмите трубку так плотно, чтобы она не сдвинулась и ни в коем случае не начала сжиматься.
Подведя конус к срезу трубки, плавными движениями начните вдавливать его в трубку

Постепенно усилие будет нарастать.
Закрутите конус настолько, насколько получится. При этом может потребоваться приложить значительное усилие.
Разобрав инструмент, проверьте качество получившегося «воротничка». Правильно выполненная воронка имеет аккуратные края без трещин и зазубрин. Блестящая кайма конуса воронки должна иметь одинаковую ширину.

Правильная обрезка и аккуратная вальцовка требует сноровки и навыков. По неопытности можно испортить концы, поэтому обязательно потренируйтесь на обрезках трубочек.

Теперь можно уложить трубки в магистраль. Предварительно на трубки надевается теплоизоляция и закрепляется скотчем. При укладке медных магистралей соблюдайте следующие правила:

• изгибы должны быть плавными;
• радиус изгиба – не менее 10 см;
• нельзя несколько раз изгибать и снова выпрямлять трубку;
• если разница в высоте установки блоков превышает 5 м, в нижней части трубки следует свернуть в кольцо. В нем будет улавливаться масло.

В комплект сплит-системы входит схема электрических соединений. Правильно соединить нужные контакты поможет то, что каждая жила кабеля имеет свой цвет. Учтите, что цвет жил вашего провода может не совпадать с тем цветом, который указан на схеме. Главное, чтобы контакты внутреннего и внешнего модулей были соединены в правильном порядке.

Дренажная трубка прокладывается так, чтобы был обеспечен небольшой постоянный уклон наружу. С внешней стороны свободный конец дренажной трубки крепится к стене с помощью хомутиков так, чтобы он не болтался, а капающий конденсат не попадал непосредственно на стену.

Медные трубки магистралей к внутреннему и наружному блокам также подключаются по схеме. Оконечные гайки надо закручивать с усилием 5-7 кг*м. Тогда медь трубки хорошо обожмется и затечет в малейшие неровности ниппеля. Это обеспечит полную герметичность соединения.

Принцип работы и схема кондиционера

Кондиционер кажется довольно простым оборудованием, основные конструкционные узлы которого не представляют особой сложности. Поэтому разберем детально его принцип работы, который также крайне прост.

Как работает типовой кондиционер?

Испаряясь жидкости поглощают тепло, причем активно, а при конденсации (перехода с газообразного состояния обратно в жидкое) выделяют его. И указанные физические явления традиционно являются основой принципа работы кондиционеров.

Удостовериться, что указанный способ отвода тепла эффективный, можно даже в домашних условиях. К примеру, нанеся на поверхность своей кожи любой спиртосодержащий раствор, который, быстро испаряясь, оставляет после себя чувство холода. Так как тепло с поверхности тела поглощается и отводится в сторону.

Если просто, то основой работы любого современного кондиционера являются процедуры кипения (с поглощением тепла) и конденсации (с выделением тепла). При указанных процессах происходит поглощение/выделение тепла согласно изображенных на графике формул. Где Q является количеством тепла, L — удельная теплота парообразования, а m обозначает массу вещества

Точно так происходит и в помещении. Причина в том, что жидкий хладагент, попав во внутренний блок кондиционера, активно и в больших количествах поглощает излишки тепла, при этом его температура существенно повышается.

В результате он испаряется и перемещается во внешний блок (обычно размещенный за пределами здания). Где под воздействием более холодного воздуха, в значительных количествах нагнетаемого вентилятором, происходит обратный процесс.

На фото изображен испаритель кондиционера. Который своим видом напоминает обычный радиатор. Собственно так оно и есть. Так как конструкция этого элемента обеспечивает максимально эффективный его обдув теплым комнатным воздухом, из которого хладагент и поглощает тепло, поэтому в комнате становится прохладней

То есть осуществляется конденсация, в результате которой хладагент становится опять жидким, при этом, соответственно, выделяется тепло. А дальше последует новый цикл и так до бесконечности.

Принципиальная схема работы оборудования

Независимо от вида, типа и названия кондиционера процесс охлаждения воздуха всегда одинаков. Так после включения хладагент подается в испаритель. При этом его давление составляет 3-5 атмосфер, а температура находится в пределах 10-20 °С.

Далее в газообразном состоянии фреон перемещается в компрессор. И тут же сжимается до 15-20 атмосфер. Кроме того, происходит нагревание хладагента до 70-90 °С.

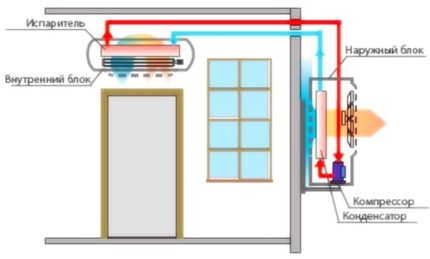

На схеме, в упрощенном виде, изображен принцип работы любого современного кондиционера. Так на рисунке показано, что охлажденный в конденсаторе хладагент поступает в регулятор потока (терморегулирующий вентиль). Где уменьшается его давление, что позволяет жидкости еще больше остыть. А дальше хладагент транспортируется в испаритель, где и происходит основной процесс. То есть охлаждение воздуха с одновременным нагревом хладагента

После чего газ транспортируется в конденсатор, активно обдуваемый вентилятором. В результате воздействия нагнетаемого воздуха с более низкой температурой фреон выделяет тепло, что приводит к его переходу в жидкое состояние.

Но все же его температура остается на 10-20 °С выше, чем аналогичный показатель окружающего воздуха. Эта проблема решается в момент перемещения жидкости через терморегулирующий вентиль. Где давление хладагента снова снижается до небольших 3-5 атмосфер. Что дает возможность фреону дополнительно остыть и он готов к новому циклу поглощения тепла, поэтому снова подается в испаритель.

На рисунке изображена принципиальная схема кондиционера. При этом один блок, оснащенный испарителем, находится внутри помещения. А второй, с конденсатором, — снаружи. Что позволяет сделать процедуру теплообмена максимально эффективной. Кроме того, в блоке, который находится на улице, всегда размещается компрессор, который является самой шумной частью конструкции

Особенности функционирования кондиционера

Для работы кондиционера нужна электроэнергия, но это выгодно, так как у него достаточно высокий КПД.

Но если в сети регулярные перепады напряжения, то, чтобы избежать поломки этого вида климатического оборудования, следует сразу же установить и стабилизатор.

Несмотря на простой и эффективный способ теплообмена, следует всегда помнить о том, что кондиционер будет соответствовать заявленным характеристикам только при регулярном техническом обслуживании.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

1. Подбираем набор необходимого инструмента и нужные материалы.
2. Изучаем предложенные производителем схемы.
3. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
4. Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

• приветствуется наличие дифференцированного реле или надежного заземления;
• она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
• если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
• она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

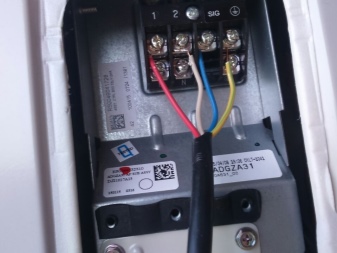

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

1. Удаляем декоративную переднюю панель.
2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
6. Надежно укрепляем провод на выходе из коробки.
7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Требования, которых необходимо придерживаться

Дополнительными требованиями к процедуре являются таковые:

• заземление имеющегося в наличии электрощитка
• линия питания обязательно оснащается автоматом с целью блокировки перегруза
• подключаемая проводка должна быть изготовлена только из меди, иметь диаметр 3х2,5 мм

Ниже в качестве примера будет разобрано, как подключить кондиционер к трехфазной сети электроснабжения в домашних условиях.

В самом начале следует в щитке установить специально приобретенный для этой цели автомат. К его выходной клемме следует подвести черный либо же коричневый провод. Ответвление синего цвета присоединяем к 0 шине электрораспределителя. Желтый провод подводится к заземляющему элементу системы (если таковой имеется в наличии).

Самостоятельно подключить кондиционер к электросети можно путем подсоединения трехцветных проводов его внутреннего блока к соответствующим клеммам.

Для внешнего устройства схема подсоединения идентична той, что содержится в инструкции, прилагающейся к устройству. Выходной автомат в щитке должен выдерживать нагрузку не менее 20 А.

Гофрированная спецтрубка – вот то, что понадобится для грамотного монтажа проводки.

Дренажная система

В настоящее время, в магазинах появилось множество современных моделей, которые могут быть установлены на окно вне зависимости от того, может ли оно открываться, есть ли на окне форточка. Это обеспечивается благодаря современному механизму, который легко вынимается из корпуса устройства и крепится, например, к стене.

Обязательно обратите внимание на фиксирующие болты или амортизационные прокладки, которыми обычно оснащается любой прибор в целях повышения его безопасности во время транспортировки. Перед установкой прибора на место их обязательно нужно удалить, поскольку они вызовут помехи в его работе

Дренаж оконного кондиционера

Самостоятельная установка оконного кондиционера подразумевает и монтаж дренажной системы своими силами. В любом кондиционере во время работы образуется конденсат из-за разности температур. Если вы не вмонтируете в прибор дренажный шланг, то скапливающаяся влага будет стекать просто по стене, а это, разумеется, нежелательно.

Дренажная система должна быть устроена так, чтобы отводящая трубку жидкость не касалась воды в поддоне для ее сбора или земли. Обязательно проверьте наличие перегибов или изгибов при прокладке системы дренажа.

Имейте в виду, что на улицу кондиционер выводит часть воздуха обладающего высокой температурой, поэтому максимально обезопасьте прохожих от выброса отработанного воздуха.

Порядок установки

Для того чтобы правильно и качественно установить сплит-систему своими руками, надо это делать в таком порядке:

• сначала нужно установить внутреннее оборудование;
• затем подготовить коммуникационные каналы;
• проложить в каналах соединительные магистрали;
• поставить внешний блок;
• соединить блоки с электрическими и газовыми магистралями;
• вакуумировать систему и проверить ее герметичность;
• заполнить систему хладагентом (фреоном).

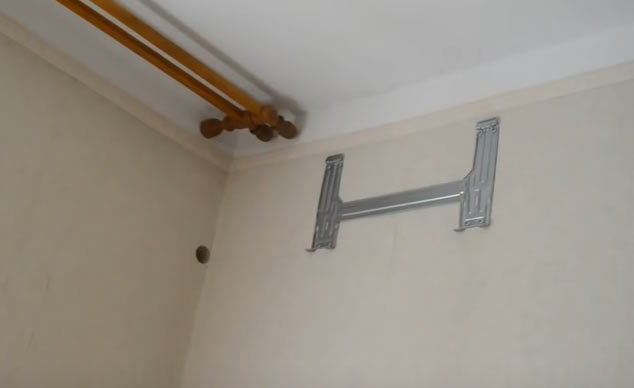

Внутреннее оборудование

Внутренний блок крепится к стене на прилагаемую в комплекте стальную раму. Обычно в инструкции есть чертеж, на котором указано расположение отверстий на несущей поверхности стене. Но проще взять саму раму и разметить места крепления к стене прямо по ней.

Возьмите раму крепления и разместите на стене в том месте, где планируете установить внутренний модуль. С помощью строительного уровня убедитесь, что рама расположена строго горизонтально. Если рама будет наклонена влево или вправо, влага внутри кондиционера может скапливаться с одного края и не доходить до патрубка слива конденсата.

Убедившись, что рама горизонтальна, используя ее как шаблон, сделайте на стене отметки. Перфоратором по отметкам сделайте в стене отверстия необходимого диаметра. Дюбелями, шурупами или винтами закрепите несущую раму на стене.

После того как несущая рамка закреплена, нужно подготовить каналы, по которым пройдут соединительные магистрали. Сначала разметьте на стене линию, вдоль которой должны пройти коммуникации. Кроме прочего, там будет проходить дренажная трубка. Для того чтобы вода могла свободно стекать на улицу, линия магистралей должна иметь небольшой уклон, что проверяется строительным уровнем.

Можно магистрали углубить в стену. Для этого с помощью штробореза придется сделать каналы глубиной 35-40 мм и шириной 50-75 мм. Это плохо тем, что в случае необходимости ремонта кондиционера придется испортить стену.

Проще проложить магистрали в пластиковом коробе. Хорошо подходит стандартный кабель-канал сечением 60х80 мм. Пластиковые короба крепятся к стене шурупами или дюбелями. Иногда кабель-каналы крепят к бетону строительным клеем, но для монтажа систем кондиционирования это не подходит. Дело в том, что медные магистрали и электрические провода довольно тяжелые.

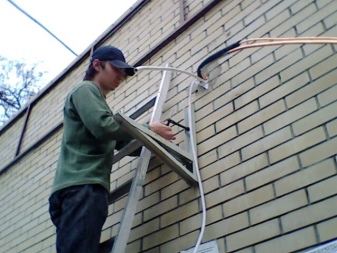

Наружный модуль

Самостоятельно устанавливать внешнюю часть сплит-системы довольно непросто. Наружный модуль имеет большой вес и значительные габариты. Дело осложняется тем, что работы придется вести снаружи помещения, притом на значительной высоте.

Сначала подготовьте одно отверстие под верхнее крепление одного из кронштейнов. Зафиксируйте верх кронштейна и, установив его строго вертикально, отметьте место нижнего крепления. После того как будет закреплен один кронштейн, можно размечать место для второго.

С помощью строительного уровня сделайте на стене отметку так, чтобы второй кронштейн находился на нужном расстоянии от первого строго на таком же уровне. Закрепите его так же, как крепили первый.

Самое трудное – это установить на кронштейны наружный модуль. Из-за того, что внутри него стоит компрессор, наружный модуль может быть весом до 20 кг. На всякий случай обвяжите модуль крепкой лентой или веревкой и не убирайте эту страховку, пока полностью не закрепите модуль на кронштейнах.

Что понадобится для установки

Прежде чем приступить к монтажу, надо ознакомиться с перечнем инструментов и материалов, которые понадобятся для выполнения работ.

Необходимое оборудование

Без вакуумного насоса и других важных инструментов установить сплит-систему не получится. Чтобы успешно выполнить работу, заранее заготавливают:

• электрическую дрель;
• строительный уровень;
• коллектор манометрический;
• набор ключей;
• резак для нарезки труб;
• ример для снятия фасок;
• буровой перфоратор.

Материалы и расходники

Также перед проведением работ заготавливают такие расходные материалы:

• фреон;
• медные трубки;
• шланги дренажные;
• помпы;
• кронштейны.

Стандартная комплектация

После приобретения кондиционера потребитель получает:

• 2 блока – внутренний и наружный;
• Фильтры;
• Дистанционный пульт управления (батарейки в комплект не входят);
• Медную трубку (наличие такой детали зависит от производителя, так как не все включают ее в набор);
• Дренажная помпа (в дорогих моделях);
• Гарантийный талон и техпаспорт.

Отсутствие необходимых для монтажа сплит системы элементов объясняется тем, что условия для установки различны и значительно отличаются. Невозможно предусмотреть длину кабеля, дренажной трубы, всей трассы, а также место установки и способ крепления.

Некоторые фирмы дополнительно комплектуют системы устройствами для работы в зимнее время. Это:

1. Нагреватель для масла. Он не дает жидкости загустеть и тем самым обеспечивает надежную смазку мотора. В противном случае масло не будет поступать в компрессор и он будет работать «всухую». Такая ситуация приводит к быстрому износу сплит систем, снижению эффективности работы оборудования.
2.  Нагреватель для дренажной трубки. Он подогревает конденсат, не давая ему замерзнуть и перекрыть шланг.
3. Регулирующее устройство для контроля над давлением  конденсата. С его помощью контролируется работа вентилятора и наружный блок не покрывается коркой льда.

Зимний комплект покупают, если планируется использование оборудования круглый год.
