Какой кабель выбрать для подключения дома к электросети: рассмотрим развернуто

Порядок проведения электричества на земельный участок

Поставщик электричества может подключить только готовую сеть. Собственнику требуется ее построить. Это можно сделать самостоятельно или воспользоваться услугами специализированных организаций. Расходы на приобретение и монтаж оборудования, покупку и укладку кабелей оплачиваются гражданином.

Есть два варианта прокладки сети:

• протягивание кабелей по воздуху на опорах;
• прокладка сети под землей.

В первом случае требуется соблюдать следующие правила:

• максимальная дистанция между опорами – 15 м;
• высотка крепления кабеля – от 6 м;
• минимальная высота провисания провода – от 3,5 м;
• высота точки входа кабеля в дом – минимум 2,75 м;
• используемый провод – кабель СИП сечением от 16 мм, оборудованный несущим тросом.

Для способа с укладкой под землей требования следующие:

• глубина – от 0,8 м;
• дистанция защитных труб от опор – от 2 м;
• наличие изоляции кабеля от механического воздействия;
• укладка сигнальной ленты на расстоянии 25 см от провода;
• ширина траншеи – 30–40 см.

Соблюдение этих правил является обязательным. Иначе сеть не будет принята сотрудником компании поставщика.

Документы для подключения дома к электросети

Потребитель и поставщик ресурса должны заключить договор энергоснабжения. Для этого необходимо подготовить комплект документов, который включает:

• заявление на присоединение;
• схему точек приема энергии и места присоединения;
• документы, подтверждающие право собственности на дом и участок;
• разрешение на строительство, если дом только планируют возвести.

Кроме того, потребитель должен заказать проект электрификации в организации, которая имеет лицензию на подготовку таких документов.

В заявлении на подключение указывают:

• наименование организации, с которой заключается договор;
• паспортные данные потребителя:
• названия и места расположения приемников энергии, которые планируют присоединить к сети;
• срок выполнения работ по этапам  и окончательного введения объекта в эксплуатацию.

На основании полученной от потребителя информации поставщик подготовит требования к объекту, который планирует подключить.

Государственная программа

В настоящее время действует специальная государственная программа, предназначенная для электрификации сельских поселений.

Программой установлены следующие правила:

• подключение возможно при наличии сети, расположенной в доступности. При необходимости установка дополнительных работ производится за счет потребителя;
• стоимость подключения при мощности до 15 кВт – 550 рублей;
• все дополнительное оборудование для проведения внутридомовой разводки приобретается за счет потребителя.

Программа действует бессрочно, но в ближайшем будущем планируется внести некоторые ограничения, которые могут повлиять на стоимость подключения.

Важность мощности приборов

Стоит также упомянуть и о том факторе, который напрямую влияет на создание проводки. Этот фактор представляет собой мощность электроприборов, которые будут использоваться в дачном доме.

Он очень важен, поскольку от него зависят характеристики вводного кабеля и общего автоматического выключателя. Кроме этого он влияет на количество ветвей самой проводки и на характеристики кабелей, которые будут образовывать будущую проводку.

Как вы поняли, эти особенности напрямую влияют на организацию электрической проводки в дачном доме и территории, прилегающей к нему. Теперь рассмотрим, как можно организовать самую проводку и как составить ее схему?

Подключение к сети стиральной машины

Как правило, стиральную машину к электрической сети подключают после всех остальных приборов.

Сначала ее подсоединяют к канализации и водопроводу. Для этого на подаче воды устанавливают тройник, снабженный краном и фильтром, к нему впоследствии прикручивают шланг, через который в стиральную машину будет заливаться водопроводная вода. Другой конец шланга прикручивают к самой машине.

Для подключения стиральной машины к электрической сети, потребуются предохранитель, отдельная розетка и инструмент электрика. Сначала определяют, провода какого сечения подойдут для подключения бытового прибора. Мощность стиральных машин обычно составляет 2000—2500 Вт. При помощи таблицы 4, приведенной выше, можно легко определить, какое сечение должно быть у питающих проводов.

Если питание розетки, предназначенной для подключения стиральной машины, выполнено из двухжильного алюминиевого кабеля, то необходимо проложить новый трехжильный кабель из меди по новым системам TN-C-S или TN-S.

Нередко в домах на розетки прокладывается трехжильный кабель из меди сечением 2,5 мм2, поскольку в эту же розетку, кроме стиральной машины, включают электрическую бритву, фен и т. д.

При подключении стиральной машины обязательно выполняют заземление, для чего приобретают евророзетку, обладающую заземляющим контактом. Желательно, чтобы у нее была керамическая арматура.

Не рекомендуется при подключении такого бытового прибора пользоваться тройником, переходником, удлинителями, поскольку при слабом контакте они могут привести к возгоранию.

Розетка, предназначенная для эксплуатации во влажных помещениях, обладает классом защиты, превышающим обычный, поэтому если стиральная машина будет устанавливаться в ванной комнате, потребуется именно такая розетка.

Розетку, предназначенную для стиральной машины, лучше запитать в электрическом щитке отдельной группой.

Запрещается при подключении данного бытового прибора соединять его корпус с водопроводными или отопительными трубами.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

• А – алюминиевые провода;
• В – термостойкая ПВХ изоляция на жилах;
• Б – наличие защиты, две стальные ленты;
• Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
• Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

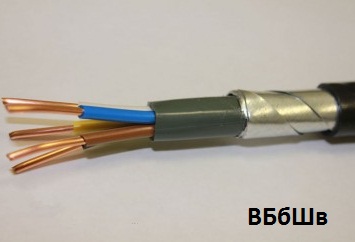

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям.  статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Технические условия присоединения участка к электросети

Список ТУ содержит следующую информацию:

• порядковый номер и дата составления документа;
• полное наименование организации, предоставляющей доступ к электричеству;
• Ф. И. О. заявителя;
• список энергопотребляющих устройств с указанием рабочей мощности;
• категория надежности сети;
• класс напряжения подключаемой системы;
• дата ввода сети в эксплуатацию;
• технические параметры и место расположения точки присоединения, основного и резервного источника питания;
• перечень действий и обязанностей организации и собственника участка;
• срок действия ТУ;
• подпись должностного лица, составившего документ.

Устройство трехфазной розетки

Розетка штепсельная открытого и закрытого типов

Устройство электрической розетки на три фазы может отличаться конструкцией и дизайном, но все они выполняются с контактами, количество которых составляет не менее четырех, где три являются фазными, а четвертый – это нулевой контакт или заземление. На рисунке ниже изображена трехфазная розетка в паре с вилкой, образующие разъемные электрические контакты.

Трехфазные вилка с розеткой

Количество разъемов в розетке выбирается следующим образом:

1. Если подключение нагрузки делается по схеме «треугольник», количество разъемов должно быть четыре: 3 фазы A, B, C + защитный ноль PE.
2. Когда нагрузка подключена по схеме «звезда», количество гнезд будет равно пяти: 3 фазы A, B, C + нейтраль N + земля PE.
3. Для обеспечения очень высокой защиты от поражения током применяют семь разъемов: 3 фазы (каждая со своим рабочим нулем) + PE. Здесь каждая фазная цепь имеет свое УЗО.

Четырехконтактную розетку можно применять только в схеме соединения нагрузки треугольником, а пятиконтактную – в обеих схемах («треугольник» или «звезда»). Подключение питания делается только к соответствующим клеммам. Тогда через данную розетку можно будет включать разные электроприборы.

Диаметр подключенных к трехфазной розетке проводов должен быть не менее 2,5 мм2. Для мощной нагрузки он достигает 6 мм2.

Розетки классифицируются следующим образом:

1. Способ установки. Модели открытого типа устанавливаются для внешней проводки и крепятся накладным способом. Применяются внутри и снаружи дома, а также при повышенной влажности среды (в зависимости от уровня защиты). В жилом помещении со скрытой проводкой преимущественно используются розетки закрытого типа, утопленные в стену. Для монтажа требуется сделать в ней углубление и установить подрозетник.
2. Стойкость к внешнему воздействию определяется по маркировке кодом IP с двумя цифрами. Первая – характеризует уровень защиты от посторонних частиц, где 0 означает отсутствие защиты, а 6 – максимальную (полная пыленепроницаемость). Следующая цифра означает влагозащищенность, где 0 – это отсутствие защиты, а 8 – устройство может находиться под водой длительное время. На практике часто встречаются розетки и вилки с маркировкой IP44, обозначающей достаточный уровень защиты от внешней среды в условиях повышенной влажности.
3. По назначению. Розетки бывают без заземления и подключаются к электроприборам, у которых заземляющий контакт отсутствует. Устройства с заземлением через вилки выполняются путем добавления специальных разъемов (тип СЕЕ 7/5) или за счет наличия упругих контактов по бокам (тип СЕЕ 7/4). Выпускаются розетки с пластиковыми защитными шторками, которые открываются, если штырьки вилки вставлять в разъемы одновременно. Модели могут содержать выталкиватели вилки, таймеры и УЗО.

Пакет документов для подключения электричества

Для подключения электрических сетей к строению или участку необходимо составить и подать заявление соответствующей формы в организацию, которая обеспечивает электроснабжение данной территории и получить от нее документ, разрешающий подключение к электрическим сетям. Весь процесс электрификации объекта представлен на нижеследующей картинке.

К заявке в энергоснабжающую компанию прилагается следующий комплект документации:

• копии кодов идентификации и гражданского паспорта владельца объекта;
• комплект копий документов, подтверждающих регистрацию собственности.

В некоторых энергоснабжающих копаниях, помимо вышеперечисленных документов, могут затребовать проект электрификации объекта, с детальным планом размещения электроприборов, оборудования и их технические характеристики по мощности. При подключении электричества к участку необходимо приложить к заявлению разрешение на проведение строительных и монтажных работ на нем. Иногда, управляющие компании требуют дополнить заявку оригинальными договорами и актами, подтверждающими достоверность копий.

После принятия положительного решения, подразделение районной электрической сети (РЭС) обязано за 1 месяц разработать ТУ на подключение электричества к частному дому или участку, которые владельцу необходимо выполнить в срок до 2 лет. В технических условиях указывается какой тип кабеля или проводов необходимо использовать — для трех фаз или одной. Только при неукоснительном выполнении всех требований технических условий, возможно присоединение объекта к электрическим сетям. После выполнения всех пунктов ТУ, разрабатывается проект присоединения.

Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

• Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).

  Способы установки стойки для воздушного ввода электричества в дом

• От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору.  От нее до линии электропередач расстояние не должно быть больше 15 м.
• Отвод от ЛЭП делают:
  • до 10 м — медным проводом сечением 4 мм;
  • от 10 до 15 м — проводом с медными жилами сечением 6 мм.
  • алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
   • изоляторов (стеклянных, полимерных, фарфоровых);
   • специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

• Электропроводка открытая, из-за чего возможны ее повреждения.
• Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

Прецедент: ФАС признало незаконным отказ электросетей подключить 380В

В частности, Белгородское управление ФАС вынесло положительное для потребителя решение по делу об отказе подключить заявителей к электросетям с напряжением 380В.

В этом случае электросеть отказала в«трех фазах», указав, что Правила технологического присоединения(основной нормативный акт, регулирующий подключение к электросетям) не содержат прямого разрешения потребителю самому определять уровень напряжения – 220В или 380В? – с которым его подключают к электросетям.

И то и другое относится к классу напряжения 0,4кВ, и уже, мол, самая электросеть определяет, по какому из них подключать конкретный объект. Заявитель в данной ситуации может указать лишь электрическую мощность, которую он хочет присоединить к электросети.

Управление ФАС с этим не согласилось. Решение было мотивировано следующим образом:

… В пункте 14«Правил технологического присоединения» действительно в качестве заявителя указано физическое лицо, обратившееся с заявкой на технологическое присоединение энергопринимающих устройств, максимальная мощность которых составляет до 15 кВт включительно, которые используются для бытовых и иных нужд, не связанных с осуществлением предпринимательской деятельности, и электроснабжение которых предусматривается по одному источнику …

Т.е. отдельного специального упоминания о том, что потребитель может настаивать на 380В вроде бы действительно нет. Но!! Дальше в решении говорится о том, что на самом деле исходя из общих требований законодательства, такое право у потребителя есть.

… Ссылаясь исключительно только на 14 пункт«Правил технологического присоединения», сетевая организация не учитывает, что, во-первых, и все остальные пункты Правил, устанавливающие перечни документов и сведений, представляемых другими категориями заявителей, точно также не содержат специального указания класса напряжения.

Это объективно обусловлено достаточностью сведений о размере запрашиваемой заявителем для подключаемого объекта электрической мощности, уровень напряжения которого является его неотъемлемым электрофизическим свойством, не предполагающим и не требующим его специального выделения. Обязательность указания любым заявителем в своей заявке класса напряжения установлена абзацем 2 пункта 8 Правил и положением части 1 статьи 26 Закона«Об электроэнергетике».

Во-вторых, сетевой организацией неправильно трактуется сам пункт 14 Правил. Из положений нормы буквально следует, что в заявке, направляемой заявителем — физическим лицом в целях технологического присоединения энергопринимающих устройств, должны быть указаны следующие данные, поименованные в перечне, то есть далее предусмотрена лишь обязательная информация для указания, а сам перечень не является исчерпывающим. Необходимость указания класса напряжения объекта электросетевого хозяйства, к которым планируется подключение, вытекает из других отраслевых норм, характеризуется волеизъявлением заявителя и имеет свои организационно-правовые причины.

В данном случае класс напряжения – это главная качественная характеристика электросетевого объекта, ближайшего к земельному участку заявителя, выступающая основным критерием определения расстояния от этого электросетевого объекта до границ земельного участка(что влияет на сумму технологического присоединения). Следовательно, заявитель(независимо, физическое он лицо или нет) обязан указывать в заявке не только класс напряжения электросетевого объекта, но также и соответствующий ему класс напряжения энергопринимающего устройства.

Самовольно ограничивать заявителя в этом электросетевая компания не имеет права, так как из действующего законодательства следует, что класс напряжения объекта электросетевого хозяйства устанавливается как одно из условий договора об осуществлении технологического присоединения. …

Поискав, можно найти и другие прецеденты решений в пользу собственников, требующих подключения напряжения 380В. Впрочем, касаются они подключения к инфраструктуре сетевых организаций, т.е. сетевых компаний. Если же речь идет об объединениях дачников или садоводов, то тут проблема серьезнее.

Подготовка документов и подача заявки на технологическое присоединение

Важным условием является то, что выбирать сетевую компанию следует из ближайших. Перед обращением в сетевую компанию с целью подать заявку на технологическое подключение и заключение договора необходимо подготовить следующие документы:

1. Заявление на технологическое присоединение, образец и форму для заполнения которой вы сможете найти на сайте сетевой компании или взять в её офисе;
2. Копии документов, подтверждающих право собственности на участок (дом);
3. Если на подключаемом участке идёт строительство, то необходим список оборудования, потребляющего энергию. Если на участке уже имеется жилой дом, то необходим список бытовых приборов, являющихся основными энергопотребителями;
4. План участка;
5. Паспорт заявителя и свидетельство ИНН.

Образец заявки на технологическое присоединение

Заявка от физического лица на присоединение по одному источнику электроснабжения энергопринимающих устройств с максимальной мощностью до 15 кВт изображена ниже.

Также заявку можно скачать тут.

Первые шаги при подключение электричества к дому

   Итак, давайте подробнее поговорим о том, как выполняется подключение электричества к дому. И для начала разберемся с тем, что необходимо для получения на это разрешения. При разработке проекта дома следует составить, в том числе, и подробную схему его электрификации. Одной из обязательных операций при этом должен стать подсчет суммарной мощности всех тех бытовых приборов, которые предполагается использовать в дальнейшем. Это позволит не только правильно рассчитать сечение кабелей проводки и параметры дополнительного оборудования, но и пригодится для получения разрешения подключения к сети.

   Определив необходимую мощность (лучше с некоторым запасом), владелец дома должен пойти в местную организацию энергосбыта и подать заявление, в котором нужно просить разрешения на подключение загородного дома к электрической сети и возможность пользоваться электрической энергией. После рассмотрения заключается договор, к нему будут приложены технические условия (ТУ). Последние оформляются письмом на имя директора компании-поставщика.

   Помимо всего прочего, нужно будет предоставить специалистам энергоснабжающей организации документы, подтверждающие право собственности на дом и участок, а также план последнего.

Технические условия

   В этом приложении к договору расписывается, каким именно образом будет произведено подключение электричества к дому. Это может быть, к примеру, подводка обычной новой линии или усиленной, замена старой либо, возможно, даже установка новой подстанции. Последняя может понадобиться в том случае, если здание расположено очень далеко от самой ЛЭП. То есть, по сути, в этом приложении расписываются требования, которые владелец дома должен соблюсти для получения разрешения.

Сбор документов

   Подключение дома к электричеству начинают с установки счетчика, ВРУ и проведения кабеля до ЛЭП (до точки подключения). Все эти операции, включая подбор оборудования, должны быть произведены в точном соответствии с предписаниями ТУ. Затем владельцу дома нужно будет обратиться в местный РЭС для получения акта ввода. Этот документ передают ему на руки после проверки специалистами организации схемы подключения, осмотра ВРУ и узла учета (счетчика) и опломбирования последнего. Владельцу дома от РЭС должен быть предоставлен и такой документ, как «Акт разграничения балансовой принадлежности». Он определяет границы эксплуатационной ответственности с поставляющей компанией.

Проверка соответствия

   Подключение загородного дома к электричеству (ЛЭП) возможно только после осмотра счетчика, ВРУ и кабеля представителем энергоснабжающей компании. В том случае, если каких-либо нарушений выявлено не будет, владелец здания получит еще один документ – «Акт выполнения ТУ». Далее будет заключен собственно сам договор на поставку электроэнергии.

Устаревший способ подключения

В прошлом можно было подключать провода фазы и нуля к клеммам розетки в произвольном порядке, и это не оказывало на производительность электрооборудования, произведенного по системе TN-C, негативного воздействия. Единственное, ремонтникам это доставляло неудобство при поиске неисправности

Сегодня выпускается электрооборудование, чувствительное к неправильному подключению фаз и нуля, поэтому важно не ошибиться при подключении, иначе может возникнуть неисправность и аварийное положение

В советское время применялась четырехжильная проводка, включающая три фазы и ноль. Подключались трехфазные розетки стационарного типа, которые маркировались значками фаз и нуля (ноль подписывали значком заземления) с прямой и обратной стороны. Такие же обозначения были и на вилке. Эти четырехконтактные вилки и розетки до сих пор используются в работе, подключенные по типу TN-C, только с заземлением и с помощью пятижильного силового кабеля. Где три жилы будут – три фазы, четвертая – ноль, а пятая – заземление.

Стоимость подключения электричества

Стоимость подключения электричества к земельному участку зависит от таких факторов:

• значение запрашиваемой мощности;
• дистанция между участком и ближайшим объектом распределения;
• количество подключаемых приборов;
• технические условия, необходимые для технологического подсоединения.

В зависимости от этих параметров, услуга электрификации может обойтись в сумму до 50 тыс. рублей. Госпошлина при подключении 15 кВт составляет 550 руб. Гражданину требуется оплатить также стоимость материалов и приборов, необходимых для постройки сети.

Энергетики затягивают выполнение работ: что делать?

Иногда снабжающие организации срывают установленные сроки, ссылаясь на нехватку кадров и другие причины. Но их внутренние проблемы не должны перекладываться на потребителя. Если такое происходит – стоит отправить письменную претензию. Чтобы составить ее грамотно, лучше обратиться к юристу. Если реакции не будет – можно обращаться в суд и требовать от поставщика исполнения договора, а также возмещения ущерба (в том числе морального).

Несмотря на относительную простоту, подключение дома к электроснабжению – процесс, требующий времени. Так что озаботиться этим вопросом стоит заранее. Но самовольно присоединяться к энергосетям категорически не рекомендуется. В случае выявления соответствующего факта энергетики могут подать иск в суд и выставить такой счет, что расплачиваться придется долго.

Правила присоединения объекта к электросетям

Согласования проекта подключения объекта к электрическим сетям выполняется после представления в РЭС схемы расположения электроприборов и инженерного оборудования, с указанием общей потребляемой мощности. Этот план необходим для правильного расчета необходимого сечения жил провода, подводящего электрическую энергию к дому, даче или участку, а также для подбора электрооборудования. Схема дает возможность получить разрешительный документ на присоединение объекта к ЛЭП.

Схема будет необходима для подбора сечения жил кабеля электрической проводки и параметров приборов и электротехнического оборудования. А также ее наличие обязательно для получения разрешения на подключения к близлежащей ЛЭП. При расчете показателей потребляемой энергии, лучше всего сделать определенный запас по мощности, что позволит в дальнейшем подключать дополнительную технику. Конечным этапом всех этих процедур является заключение договора с подразделением РЭС на присоединение к основной ЛЭП. Неотъемлемой частью договора являются технические условия.

После проведения работ сотрудниками РЭС по технологическому присоединению объекта к линии подачи электроэнергии, представитель компании оформляет акт, который является основанием для заключения договора на снабжение электрической энергией. Подключение могут осуществлять только работники РЭС, в противном случае может быть наложен крупный штраф. Для дач, входящих в состав садовых товариществ, подключение осуществляет штатный электрик объединения.

Заключение

Будь-то электропроводка в дачном доме, или же коттедже при правильно выполненном монтаже позволит Вам безаварийно эксплуатировать бытовые приборы, не переживая за то, что может произойти короткое замыкание или возгорание.

Также стоит отметить, когда электропроводка в загородном доме полностью смонтирована и подключена к контуру заземления, необходимо провести испытание мегомметром и прибором для проверки сопротивления контура заземления.

Данная статья «Электропроводка (электромонтаж) в частном доме – позволит Вам выполнить электромонтаж своими руками, однако всегда лучше поручить это дело профессионалам.
