Какой кабель использовать на освещение

Выбор провода по сечению жил

Производители изготавливают электрокабели исключительно со стандартизированной площадью сечения. При выборе этого параметра любого провода учитывают силу тока в электрической сети

Обязательно также принимается во внимание материал изготовления токопроводящих жил и место, где выполняется монтаж проводки. Про последний момент специалисты никогда не забывают, потому что электрокабель может сильно нагреваться

Чтобы безошибочно определить, какого сечения провод использовать для проводки в доме, требуется сначала знать сумму значений тока всех электрических приборов в постройке

Поэтому важно еще на стадии проектирования электропроводки максимально точно определиться с количеством и видом используемой техники в постройке

Важно максимально точно знать количество и параметры используемой техники в доме для правильного вычисления сечения электропроводкиИсточник imageban.ru

Для вычисления необходимого сечения в мм² обычно сначала мощность всех приборов делят на напряжение сети, которое составляет 220 В. После этого учитывают, что 1 мм² электрокабеля из меди пропускает через себя 10 А, а из алюминия – 4-6 А.

Так, если у электрического прибора мощность составляет 4 кВт, тогда сила тока будет равна 18,18 А. Для вычисления этого значения нужно всего лишь 4000 Вт разделить на 220 В. Чтобы подключить электроприбор с такой мощностью, понадобится использовать электрокабель с медными жилами, у которых сечение равно 1,8 мм².

Рекомендуется вычисленное значение увеличить в 1,5 раза. Это действие выполняют для подстраховки. С учетом запаса для рассматриваемого примера нужно использовать электропровод с медными жилами, у которых сечение составляет 2 мм². Если же выбрать алюминиевый кабель, тогда придется приобретать провод, у которого токопроводящие жилы будут в 2,5 раза толще.

Видео описание

Лучше понять принцип подбора электропровода и разобраться с расчетом требуемого сечения поможет следующий видеоматериал:

Коротко о главном

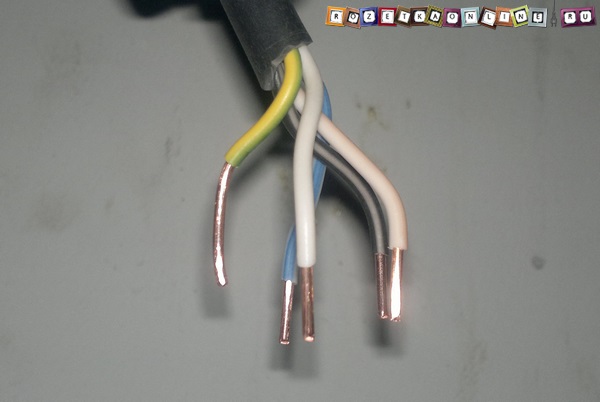

Электрокабели изготавливаются с жилами, которые обычно производятся из меди. Однако также существует электропродукция с токопроводящими элементами из алюминия. В конструкции любого электропровода также присутствует внешняя оболочка и изоляция каждой жилы. Может быть, еще внутренняя общая оболочка и броня в виде металлизированного слоя.

В домах чаще используют провод ВВГ и NYM. Реже применяют электрокабель ПУНП, имеющий более низкое качество. Специалисты рекомендуют использовать в земле электропродукцию ВБбШв. Это бронированный провод.

Сечение кабеля определяется по силе тока. Для ее вычисления делят мощность электроприборов на напряжение сети. При этом дополнительно учитывают, что 1 мм² медного провода способен пропустить 10 А.

Причины замены провода

Большинство людей, живущих в частном секторе волнует для чего и как осуществить замену кабеля от столба к дому. Подача электроэнергии в коттеджи, дачные постройки, а также частные дома обычно выполняется от воздушных магистральных линий. По электрическим столбам идут оголенные провода, закрепленные через опорные изоляторы. Большинство магистральных линий давно устарели, находятся в опасном положении, а также сильно перегружены, потому что с каждым годом потребление электроэнергии возрастает.

Часто при плохой погоде, из-за сильного ветра обрываются провода или происходит короткое замыкание. Организации, в чьи обязанности входит обслуживание магистральных линий обычно не сразу приходят на место аварии, а при приезде в основном исполняют свои работы не качественно. Поэтому при следующей неблагоприятной погоде все повторяется снова.

Какой провод использовать для проводки в доме

У старых домов существует множество технических проблем, способных доставить владельцам жилья существенные проблемы. Одной из таких проблем считается устаревшая проводка, которая:

• выработала предназначенный ресурс;
• не выдерживает нагрузку от мощной современной бытовой техники.

Чтобы разобраться, какой провод использовать для проводки в доме, владельцу жилого помещения следует учитывать следующие факторы:

1. Сечение кабеля. Оно влияет на проводимость электричества и должно определяться профессиональным электриком. Иначе замена проводки может утратить смысл.
2. Длина проложенной сети. В больших помещениях данный показатель будет довольно высоким, поэтому необходимо предусмотреть возможность перегревания кабеля. Обеспечить защиту от нагрева способен провод с высоким сопротивлением и повышенной механической прочностью.
3. Материал изготовления. При изготовлении кабелей используются алюминий или медь. У медных проводов лучшая проводимость, поэтому электрики предпочитают данный вид кабеля.
4. Планируемая нагрузка. Выбирая проводку для дома, необходимо определиться с теми приборами, которые будут установлены в помещениях. При этом следует определять нагрузку по максимуму с учетом возможных приобретений бытовой техники в будущем. Лучше иметь определенный запас по мощности.

В качестве проводки в жилом помещении могут использоваться два вида кабелей:

• мягкие – состоят из большого количества тонких проводов;
• жесткие – представляют собой единый толстый провод.

Электрики при замене существующей проводки в квартире используют следующие варианты проводящих кабелей:

• трехжильный;
• однопроволочный ВВГ;
• многопроволочный ПВС.

При протягивании кабеля через гипсокартон или над подшивным потолком следует выбирать противопожарный кабель с маркировкой НГ или индексом ls. Специалисты рекомендуют при замене проводки использовать кабели, имеющие двойную изоляцию.

Меняя проводку в квартире, будет нелишним позаботиться об установке новых:

• выключателей;
• розеток;
• прочих электрических элементов.

Подбирать указанные элементы следует вместе с проводкой, чтобы достичь их максимальной сочетаемости.

Установку любых электрических элементов и замену проводки следует доверять только профессиональным электрикам. Только в этом случае созданная сеть будет безопасной и эффективной при эксплуатации.

Подготовительные мероприятия

Выбор основных параметров электрической сети вашей квартиры

Итак:

• Выбор сечения и материала, из которого будет выполнена электропроводка в однокомнатной квартире, и схема ее размещения во многом зависят от типа прокладки и суммарной мощности всех подключаемых приборов.
  Поэтому, прежде всего, нам следует составить план расположения розеток и сети освещения. При этом следует руководствоваться нормами «Правил устройства электроустановок» (ПУЭ) и элементарными понятиями удобства.
  1. Установка выключателей в ванной комнате запрещена
  2. В ванной комнате запрещена установка розеток без автоматов УЗО.
  3. Выключатели в комнатах должны располагаться у двери со стороны дверной ручки.
  4. Розетки в жилых помещениях могут быть расположены исходя из удобства их использования. При этом рекомендуемыми величинами является высота от 0,3 до 1,8 метра.
  5. Выключатели обычно располагают на высоте 0,6 – 0,8 м.

На фото изображены рекомендуемые расстояния для расположения электропроводки

• Следующим важным шагом становится выбор схемы прокладки электропроводки. Может быть использован метод открытой проводки в коробах или скрытой проводки в стенах. Каждый из этих методов имеет собственные достоинства и недостатки. Так к достоинствам открытой проводки относится:
  1. Возможность монтажа без выполнения ремонта в комнате. Вы просто монтируете под потолком дополнительный короб, в который в дальнейшем укладывается проводка.
  2. Значительно сокращается время монтажа. Так при правильном подходе, в однокомнатной квартире всю проводку можно заменить буквально за один день.
  3. Легкость проведения ремонтных работ и последующего монтажа дополнительных электроприемников.

• А вот преимуществ у скрытой проводки несколько больше:
  1. Согласно ПУЭ, к скрытой проводке предъявляются значительно меньшие требования. Вследствие этого далеко не всегда необходимо использовать дополнительную защиту от механических и термических повреждений. Да и дополнительных коробов к ней покупать нет необходимости. Благодаря этому цена вопроса значительно ниже.
  2. У скрытой проводки при одинаковом сечении провода несколько выше допуски по номинально допустимым токам и токам перегрузки. Достигается это за счет более качественных показателей теплоотдачи.
  3. Скрытая проводка совершенно не портит внешний вид вашей квартиры и не забирает и так небольшое пространство квартиры.
• Исходя из всего этого, можно сделать вывод, что открытую проводку выбирают только в исключительных случаях. Например, когда ремонт уже выполнен, а проводку заменить забыли.
  Либо когда штробление стен крайне нежелательно из-за ветхости здания. В остальных же случаях оптимальным вариантом является хоть и более трудоемкий, но вариант скрытой проводки.

Расчет электрической сети однокомнатной квартиры

Итак:

Прежде всего, нам необходимо рассчитать номинальную нагрузку всех ваших электроприемников. Для этого используем упрощенную формулу; где P – это номинальная мощность электроприборов, U – номинальное напряжение электросети (для однофазной сети это 220В), а I – номинальный ток нашей электросети.

Примерная мощность различных электроприборов

• Исходя из этой формулы, электроприбор мощностью в 1кВт потребляет ток в 4,55 А. Для упрощения расчета и создания определенного запаса принимаем его равным 5А.
• При расчете вашей электрической сети учитывайте только реально возможные ситуации ее использования с максимальной нагрузкой. Не стоит рассчитывать исходя из того, что вы подключите сразу четыре 2кВт обогревателя в одной комнате.
  Ведь вероятность этого достаточно низкая. А схема электропроводки в квартире однокомнатной от такого расчета значительно усложнится и возрастет в цене.
• Теперь приступаем к выбору необходимого нам провода. Делать это следует согласно п.1.3 ПУЭ.
  Но учитывая, что наши нагрузки не велики и сверхточного расчета нам не надо, мы производим приблизительный расчет. Для этого принимаем, что сечение в 1 мм2 медного провода имеет пропускную способность в 10А, а алюминиевого — в 5А.

Выбор сечения провода по номинальной нагрузке

Следующим определяющим для нас пунктом в ПУЭ становится п.6.2.2. Он гласит, что групповые сети внутреннего электроснабжения должны быть оборудованы автоматическими выключателями на номинальный ток не выше 25А. Исходя из этого, нам следует разделить нагрузки в квартире таким образом, чтоб поделить их на группы не более 25А каждая.

Расчет сечения кабеля

Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.

Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.

Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.

Формула для расчета имеет вид – P/V, где

• P – мощность приборов, которая указана в технических документах;
• V – напряжение в сети в 220 В.

Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.

Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм2.

Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм2. Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.

В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.

Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм2, так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.

По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.

В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.

Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.

• Кабель ВВГнгLS 3х1,5 мм2 используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
• Провод ВВГнгLS 3х2,5 мм2 подходит для установки штепсельных розеток, автомат устанавливают на 16А;
• Кабель ВВГнгLS 3х6 мм2 нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
• Провод ВВГнгLS 3х6 мм2 чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм2.

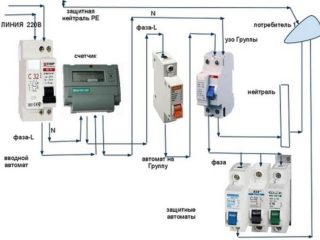

Состав электрощита и его устройство

Состав распределительного электрощитка в квартире

Электрический щиток представляет собой металлическую коробку, в которой находятся разные коммутирующие и защищающие устройства. Они соединяются с помощью проводов, к которым предъявляются особые требования.

В электрический щит через специальное отверстие проводится вводный кабель. После этого осуществляется подключение электрооборудования и укладка проводов внутри щитка. Соединять проводники нужно по разработанной схеме.

В состав современного домашнего щитка входят следующие коммутационные и защитные приборы, а также изделия другого типа:

• Счетчик электроэнергии.
• Автоматы. Ставятся на вход и на отдельные группы энергопотребителей. Обычно выбирается автоматический выключатель на вход, на осветительную группу и на мощное электрооборудование в квартире.
• УЗО.
• Дифавтоматы.
• Таймер.
• Реле напряжения и контроля фаз.
• Прочая автоматика для управления и контроля.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

Когда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка – устройство, на котором сосредоточена нагрузка сети

Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов

Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Сечение вводного кабеля в квартиру

Общая потребляемая мощность квартиры всегда ограниченна величиной выделенной мощности, которая регулируется установкой вводного автоматического выключателя. Вводной автомат рассчитан на определенный ток, при превышении которого, он отключит подачу электричества.

Проще говоря, вам энергосбыт разрешил использовать электричество, максимальной потребляемой мощностью, допустим, 5,5 кВт, это величина пиковой нагрузки,, вы сможете одновременно включить электроприборы общая потребляемая мощность которых будет не более этой величины. Для того чтобы эти показатели не были превышены, на вводе установлен автоматический выключатель на 25А, который разорвет электрическую цепь при обнаржении болшего тока.

Чаще всего, в многоквартирном доме, вводной автомат установлен в электрощите в общем коридоре на лестничной площадке, от него уже вам в квартиру проброшен питающий кабель – это и есть для вводной кабель.

Вся электрическая нагрузка вашей квартиры ложится на вводной кабель, поэтому у него самое большое сечение. К его выбору необходимо относиться максимально серьезно и лучше сразу предусмотреть запас по мощности.

Чаще всего, согласно СП31-110-2003, выделенная мощность современных квартир с электроплитами составляет 10 кВт и даже если у вас дом старой постройки, рано или поздно в нём будет выполнена модернизация электросети и при прокладке вводного кабеля в квартиру, лучше быть готовым к этому и заложить соответствующее сечение.

В квартирах используются вводные кабели следующих сечений:

Для однофазной сети: Медный кабель (например, ВВГнг-lS) 3 х 10 мм.кв. , защитный автомат 50А

Для трехфазной сети: Медный кабель (например, ВВГнг-lS) 5 х 4 мм.кв. , защитный автомат 25А

Номинальная мощность, которую выдерживают эти кабели, превышает 10 кВт, это необходимый запас, учитывая логику работы, заложенную в защитной автоматике.

На практике, большинство квартир имеет выделенную электрическую мощность от 3 кВт до 15 кВт, всё зависит от года постройки дома, наличия газовой или электрической плиты и некоторых других показателей. В старых домах, с газовой плитой, выделенная мощность редко превышает 3 – 5 кВт, в современных же квартирах с электрической, варьируется от 8-15 кВт.

Косвенно, о выделенной мощности может рассказать номинал вводного автомата в квартиру, установленного в этажном щите. Но в любом случае, если вы выберете провода рекомендованные выше, вы не прогадаете.

Основные правила прокладки проводов

Все соединения проводки в электрощитке должны быть изолированны

Все вышеперечисленные действия должны выполняться в соответствии с правилами, принятыми ПУЭ. Несоблюдение требований может привести к негативным последствиям, в том числе к поражению электрическим током и возможному короткому замыканию.

Основные требования:

• Вводный щиток, распределительные коробки, счетчик должны монтироваться в легкодоступных местах.
• Провода не должны пересекаться, между ними обязательно должно быть расстояние.
• Сечение провода в щитке для соединения автоматов, УЗО и других изделий подбирается в зависимости от их токовой нагрузки.
• Следует создать план расположения проводников.
• Провода не должны касаться металлических деталей и элементов строительных конструкций.
• Все соединения в распределительной коробке должны быть надежно заизолированы.
• Защитные и нулевые провода крепятся к приборам с помощью болтового соединения.

Какое сечение провода нужно для розеток в квартире

Сечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

Выбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

Жилы на 4 кв.мм и больше не используют в розеточной группе по двум причинам: физически не поместятся в клеммы и тяжелее укладывать.

Какой использовать провод для кухни и ванной

Кухня – это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

Кабели для ванной и кухни обязательно должны быть защищены от воздействия влаги. При недостаточной защите может произойти замыкание и, как следствие, возгорание.

Толщина кабеля электропроводки для коридора

Традиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм

Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой

Сечение проводников одной группы должно быть одинаковым

Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки

Заключение

Наступил момент, которого так долго ждали, в электрическом щите включается автомат ввода. И при этом все прислушиваются и принюхиваются, не «коротит» ли где-то. Дальше последовательно включаются линии и все с замиранием сердца смотрят – не стрельнет ли какое-то УЗО. Но нет, все тихо. Все работает!

Если такой момент настанет у читателей нашего портала, то мы будем очень рады! Тогда у хозяина дома будет повод гордиться всю жизнь тем, что он своими руками сделал электропроводку своего дома. А у нас, коллектива авторов, будет повод гордиться тем, что наши советы в чем-то помогли.
