Как правильно выбрать стальную арматуру для каркаса фундамента

Related Posts via Categories

• Сколько весит 1 метр строительной стержневой арматуры различных видов
• Длина стержневой арматуры – все возможные варианты, регламентируемые ГОСТами
• Линейная арматура – качественный монтаж линий электропередач гарантирован!
• Немерная арматура – оптимальный вариант для малоэтажного строительства!
• Марки и классы строительной стержневой арматуры и проволоки для армирования
• Муфтовая арматура, что это такое и для чего используется
• Анкеровка арматуры в бетоне – сложная, но важная операция
• Горячекатаная арматура – ГОСТ и весь цикл жизни изделия
• Вес и особенности стальной рифленой арматуры А3 и других классов
• Запорно-регулирующая арматура – качественный контроль работы бытовых коммуникаций

Классификация сеток для армирования

Виды арматурных изделий:

а — плоская сетка

б, в — плоские каркасы

г — пространственный каркас

д, е — пространственные каркасы таврового и двутаврового сечений соответственно

ж — гнутая сетка

з — пространственный каркас, гнутый из сеток

и — закладные детали

Арматурная сетка подразделяется на два основных подвида представленных ниже:

1. По изначальному расположению рабочей арматуры.

• Рабочая арматура идет в одном направлении, и распределена в другом (рабочими могут быть как продольные, так и поперечные полосы).
• Рабочая арматура выполнена в обоих направлениях.

2. По диаметру вертикальных и горизонтальных стержней.

• Тяжелые (12-40мм);
• Легкие. (3-10мм)

К тяжелым видам относят сетки с диаметром свыше 12 мм. К легких относят все прочие сетки, которые находятся в диаметре от 3 до 10 мм включительно.

Условные обозначения. Как правильно прочитать маркировку?

В данный момент принята единая стандартная маркировка для обозначения типов арматуры:

1. АI (горячекатаная гладкая, римская цифра I обозначает уровень прочности)
2. АII, АIII, АIV. AV, AVII (горячекатаная ребристая)
3. AT III, AT IV, AT V, AT VI (горячекатаная термически упрочненная)
4. В-1 (холоднокатаная с круглым сечением)
5. ВР-1 (холоднокатаная с периодическим профилированием)

Стержневая арматура. ГОСТ 5781-82

Стержневая арматура подразделяется на классы:

• Арматура А1 (гладкий профиль);

• Арматура A2, Арматура A3, Арматура A4, Арматура A5, Арматура A6 (периодический профиль).

К индексу добавляется «т» — для термически упрочненной арматурной стали, «в» — для упрочненной вытяжкой.

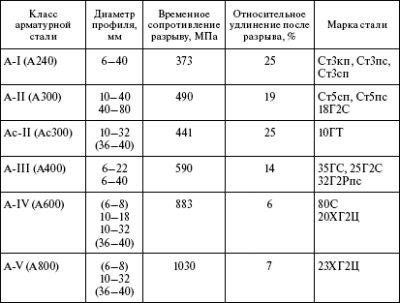

Класс	Диаметр, мм	Марка стали
Арматура А1 (А240)	6-40	Ст3кп, Ст3пс, Ст3сп
Арматура А2 (А300)	10-40,40-80	Ст5сп, Ст5пс, 8Г2С
Арматура А3 (А400)	6-40, 6-22	35ГС, 25Г2С, 32Г2Рпс
Арматура А4 (А600)	10-18(6-8), 10-32(36-40)	80C, 20ХГ2Ц
Арматура А5 (А800)	10-32(6-8), (36-40)	23в2Г2Т

Номер профиля	Площадь поперечного сечения, см2	Масса 1 метра в кг	Метров в тонне
6	0,283	0,222	4504,50
8	0,503	0,395	2531,65
10	0,785	0,617	1620,75
12	1,131	0,888	1126,13
14	1,540	1,210	826,45
16	2,540	1,580	632,91
18	3,140	2,000	500,00
20	3,800	2,470	404,86
22	4,910	2,980	335,57
25	6,160	3,850	259,84
28	8,040	4,830	207,04
32	10,180	6,310	158,48
36	12,570	7,990	125,16
40	15,000	9,870	101,32

Стержневая арматура периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.

Технические требования:

Стержни диаметром менее 10 мм поставляются в мотках, диаметром 10 мм и более — в прутках длиной от 6 до 12 м или мерной длины. Допускается поставка стержней класса A-I диаметром до 12 мм в мотках. Арматурная сталь класса A-IV поставляется только в прутках. При мерной длине стержней 6 м допускаются отклонения до +50 мм, при большей длине — до +70 мм.

Обзор видов

Широкая сфера использования строительного металлопроката диктует необходимость в большом ассортименте металлической арматуры

Это важно, чтобы для любого изделия можно было задать оптимальные параметры заготовок для формирования каркаса в целях обеспечения крепости, безопасности и долговечности

В соответствии с технико-эксплуатационными свойствами все разновидности арматуры без рельефа можно условно поделить на несколько категорий.

По материалу изготовления

• Монтажная — получившие наибольшее распространение изделия из низколегированной и высокоуглеродистой стали.
• Строительная из композитов — это сравнительно новое современное армирующее изделие, в изготовлении ЖБИ используются совсем недолго. Сюда относятся стержни из углеводородов с добавками полимеров, а также изделия из базальта и стеклопластика. По своим рабочим характеристикам они максимально приближены к стальным изделиям, потому могут стать достойной альтернативой стальному каркасу.

По типу поверхности прутка

Поперечное сечение стержня обычно имеет круглую форму. Поверхность проката при этом бывает двух видов.

• Ребристая — эффективно перераспределяет силовую нагрузку в ЖБК.
• Гладкая — используется при монтаже железобетонного остова в качестве основного перевязочного элемента. Стержни без выраженного рифления нашли применение также в качестве перераспределяющего основания. В этих случаях их концы подвергают загибам для предупреждения выскальзывания.

По условиям применения

• Ненапрягаемая — самая обычная стальная арматура, из которой формируют каркас. Крепится внутрь опалубки непосредственно перед заливкой цементного раствора. Оптимальна для усиления конструкций, предназначенных для последующей эксплуатации в стандартных технических условиях.
• Напрягаемая — эту арматуру перед применением подвергают растяжке на специальных промышленных установках, где выполняют формовку конструкции. Подобные стержни получили распространение при эксплуатации в условиях завышенных нагрузок на загиб. Из них формируют перекрытия в строениях общественного и производственного назначения с большими пролетами между опорами.

По функциональному назначению

• Продольная арматура — предупреждает растрескивание в местах максимального растяжения. В основном монтируется в нижней части ЖБИ.
• Поперечная — более жесткий стержень, фиксируется в местах наибольшего сжатия.

Недостатки

У стержневой арматуры есть несколько недостатков, которые необходимо учитывать:

• При отсутствии антикоррозийного покрытия прутки подвергаются окислению при контакте с водой. Процессы могут начаться даже от воздействия воды в составе цемента во время его затвердевания.
• Невозможность выполнять функции стержневыми изделиями при неправильном выборе класса прутка и его диаметра.
• Чрезмерно напряженная арматура способна дать обратный эффект и образовать трещины в бетонной конструкции.
• Требуется соблюдение защитного слоя бетона – не менее 2 диаметров размера сечения для предотвращения попадания воды к стержням.

Сколько весит метр арматуры и сколько метров арматуры в тонне: примеры расчетов

Навыки в вычислении диаметра стержней понадобятся также при расчетах веса арматуры. Такие знания необходимы при составлении проектов и строительных смет. Точное определение массы арматуры поможет сэкономить на покупке материалов

Важно отметить тот факт, что крупные производители реализуют арматуру ценой за 1 тонну, а не за метр. Однако стоимость продукции в таком случае обойдется в несколько раз дешевле

В качестве примера можно рассмотреть, как рассчитать массу необходимого материала для постройки железобетонного фундамента общей длиной 100 м. Диаметр арматуры – 10 мм. Необходимые данные ищем в таблице, они соответствуют 617 г. Это число умножаем на 100 и получаем 61 кг 700 г. Вес 1 метра арматуры можно рассчитать и другими способами (всего их три):

• по нормативной таблице;
• с использованием данных об удельном весе арматуры;
• с помощью калькулятора веса арматуры.

Благодаря точным расчетам необходимого веса арматуры можно сэкономить на покупке материала

Необходимое количество прутьев по нормативному весу вычисляют с использованием приведенной выше таблицы веса в соотношении с погонным метром. Это наиболее простой вариант расчета (если не считать онлайн-калькулятора).

Например, для стройки предполагается использовать 2300 м арматуры 14. Вес 1 метра прутьев составляет 1,21 кг. Производим расчеты: 2300*1,21=2783 кг. Таким образом, для выполнения данного объема работ потребуется 2 т 783 кг стальных прутьев. Аналогично вычисляется количество стержней в одной тонне соответствующего диаметра. Данные берутся из таблицы.

Схема армирования

Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно-свайного фундамента расчеты нужно производить отдельно — в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.

Схема расположения усилений фундаментаИсточник pingru.ru

Основные параметры плиты

Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про «бетонные и железобетонные конструкции» указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.

Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.

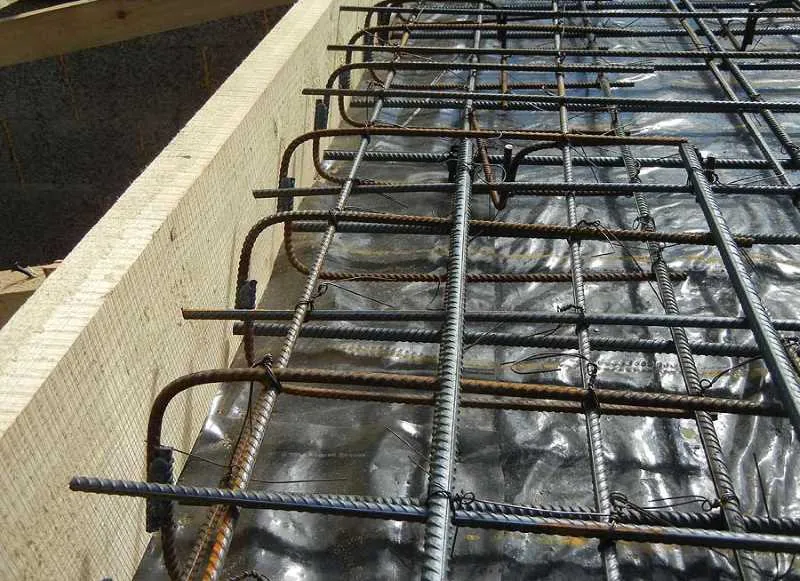

Армирование плиты фундамента по краям и укладка в два рядаИсточник ufa.masterdel.ru

Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основаниюИсточник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

Марки арматуры для ленточного фундамента

Стальная арматура на рынке представлена несколькими разновидностями, и разделяется она на строительную и промышленную. В первую категорию входят несколько классов материала, которые маркируются буквой «А» и числовым обозначением. Сегодня строители пользуются двумя видами обозначения: старой и новой:

• А1 – это старая маркировка, соответствующая новому обозначению А240;
• соответственно А2 – это А300;
• А3 – А400;
• А4 – А600;
• А5 – А800;
• А6 – А1000.

Марки арматуры и их характеристики Сразу оговоримся, что в сооружении фундаментов две последние позиции не применяются. Они обладают высокими техническими характеристиками, но очень дороги, что формирует высокую себестоимость конструкции. Для продольных стержней применяют арматуру класса А3 или А4. Обе марки практически схожи, последняя обладает более высокой прочностью, соответственно и большей ценой.

Арматуру класса А1 отличить от других несложно, потому что это гладкие прутки. Их не используют в продольной укладке каркаса, потому что стержни обладаю практически нулевым сцеплением с бетонным раствором. Их применяют для крепления арматурных решеток между собой. Класс А2 – это рифленая арматура, которую можно использовать в малоэтажном строительстве, чаще гражданском коттеджном. Материал этой марки диаметром меньше 8 мм выходит из производства в бухтах, больше 8 мм в стержнях.

По способу производства арматура делится на горячекатаную и холоднодеформированную. Для фундаментов лучше использовать первую, потому что у нее более высокие прочностные характеристики. Отличаются оба вида друг от друга ем, что горячекатаная изготавливается в процессе заливки расплавленного металла, холоднодеформированная – это стальной готовый стержень, который пропускается через валки с нанесенными на их поверхности рисунки. Последние и формируют рельеф арматуры.

Необходимо отметить, что в армирующем каркасе арматурные стержни соединяются между собой вязальной проволокой. Сварку для этих целей не используют, потому что высокие температуры, сопровождающие сварочный процесс, изменяют свойства стали, из которой арматура изготавливается. Эти свойства ухудшаются. Но это не единственная причина.

В процессе заливки бетонного раствора армокаркас подвергается нагрузкам, особенно это касается мест стыков. Вязальная проволока дает возможность смещаться стержням относительно друг друга на незначительное расстояние, что является сдерживающим фактором этих самых нагрузок.

Соединение армокаркаса вязальной проволокой

Что касается сварки, то сегодня производители предлагают арматуру, которую можно варить электросваркой без изменения характеристик металла. Такой материал в маркировке дополняется буквой «С». К примеру, А400С.

Особенности армирования различных типов фундаментов

В зависимости от расчетной нагрузки, рельефа и геологических особенностей местности, где будут производиться строительные работы, обустраиваются различные типы фундаментов. Наиболее распространенными являются следующие бетонные основания:

• ленточного типа;
• в виде монолитной плиты;
• на опорных сваях.

Фундамент ленточного типа применяется при возведении домов с подвалами, он хорошо выдерживает вес зданий, изготовленных из бетона и кирпича.

Основная нагрузка на фундамент этого типа оказывается в продольном направлении, поэтому по горизонтали выполняются два пояса армирования.

На вертикально расположенные прутья не оказывается серьезной нагрузки, поэтому они выполняют связующую и поддерживающую роль в решетке каркаса.

Плитный фундамент представляет собой сплошную бетонную плиту, расположенную под построенным зданием. Он обустраивается на неустойчивых почвах и может применяться при многоэтажном строительстве. Армирование такого основания выполняется в виде сетки.

Фундамент на опорных сваях применяется при строительстве каркасно-щитовых домов и одноэтажных, мало нагруженных объектов. Стоимость его обустройства меньше, чем у других типов фундаментов. Свайные опоры заглубляются в землю бурением. Здесь основная нагрузка приходится на вертикально расположенные армирующие прутья.

Лучшая арматура для ленточного фундамента

Для основания в виде бетонной ленты используются арматурные стержни класса А 300, А 400, А 800, А 1000. Класс арматуры определяется набором характеристик и технологии изготовления материала. Профиль поверхности этих прутьев представляет собой рифленую косичку. Благодаря этому, изделия прочно сцепляются с бетонным основанием. Они используются для выполнения продольной обвязки, при которой стержни укладываются вдоль направления бетонной ленты.

Создаются не менее двух горизонтально расположенных уровней армирования, на которые приходится основная нагрузка строительной конструкции. Чем выше масса возводимого здания, тем больше должно быть сечение арматуры.

Наименьший диаметр силовых прутьев составляет 10 мм.

Вертикально и поперечно расположенные стержни, которые не подвергаются большим нагрузкам, могут быть гладкими. В этом случае может быть использована марка арматуры более низкого класса. Вертикальные монтажные прутья имеют диаметр от 4 до 8 мм.

Арматурная решетка должна полностью находиться в массе бетонного основания, расстояние до его краев составляет не менее 5 см. Увеличивать это расстояние не нужно, так как при этом уменьшится общее поперечное сечение арматурной решетки и ее несущая способность. При этом решетка играет роль металлической балки, усиливающей противостояние бетонной ленты нагрузкам на изгиб.

Арматура в бетонной плите основания

Обустройство фундамента в виде сплошной бетонной плиты требует большого расхода строительных материалов, в том числе арматуры. Плитный фундамент способен выдерживать большие нагрузки, для него используется ребристая арматура диаметром от 10 до 16 мм. Прутья укладываются в горизонтальной плоскости, образуя решетку с ячейкой 200*200 мм.

При толщине плиты меньше 15 сантиметров применяется один пояс, если бетонное основание толще, выполняется не менее двух слоев армирования. Расходы на покупку арматуры для такого вида фундамента составляют около 20% от стоимости работ по его обустройству. Возведение плитного фундамента требует больших материальных затрат, но зато он очень надежен и обладает длительным сроком службы.

Армирование свайного фундамента

Свайный фундамент представляет собой заглубленные в землю опоры, заливаемые бетоном. В вертикальном направлении сваи армируются ребристыми прутьями, имеющими в диаметре десять миллиметров.

Горизонтально расположенные гладкие прутья диаметром 4 мм не испытывают нагрузки и используются как вязальный материал для образования единого каркаса. В зависимости от поперечного сечения сваи, применяется от двух до четырех вертикально расположенных прутьев, длина которых должна соответствовать длине столба, несколько превышая его.

Надеемся, что изложенная информация поможет Вам правильно определиться с выбором каркаса для фундамента. Далее следует видеоролик с полезной информацией о выборе арматуры.
