Как сделать пескоструй из баллона от фреона

Как сделать пескоструй из газового баллона

Сборка пескоструйного аппарата из газового баллона состоит из нескольких этапов. Специфических знаний и опыта не требуется, но нужно обладать элементарными навыками обращения с инструментами для обработки металла.

Подготовка резервуара

На первом этапе сборки пескоструя своими руками из баллона фреона необходимо переделать под свои нужды саму емкость. Алгоритм выглядит так:

1. С пустого резервуара срезают ручку при помощи болгарки. Кран при этом должен оставаться закрытым. Рукоять спиливают повыше, чтобы случайно не повредить сам баллон.
2. Кран аккуратно раскручивают вручную или разводным ключом и удаляют из емкости остатки содержимого. Делать это нужно вдали от нагревательных приборов и источников открытого огня.
3. Газовый баллон доверху наполняют водой. Жидкость внутри резервуара будет выполнять защитные функции и предотвратит взрыв при последующих работах по усовершенствованию емкости.
4. При помощи болгарки отрезают опорный башмак в верхней части баллона, а по бокам приваривают рукояти из кусков трубы круглого сечения.

К днищу пескоструйного аппарата монтируют опору из металлического профиля, двух колес и стального стержня.

Чтобы пескоструй из газового баллона сохранял устойчивость, для него предусматривают ножку-упор

Изготовление магистрали

После элементарной доработки газового баллона необходимо установить на нем дополнительные элементы, превращающие резервуар в пескоструйный аппарат.

1. В верхней части емкости по центру просверливают отверстие 50 мм в диаметре и припаивают к нему муфту с внутренней резьбой. Аналогичную деталь, но с диаметром 15 мм и с наружной резьбой устанавливают в том месте, где стенка газового баллона переходит в его округлую верхушку. Под ней на боку емкости, ближе к днищу, закрепляют болт с гайкой.
2. На маленькую муфту накручивают тройник, направляя его отвод вертикально вниз. На одном из концов соединительного элемента устанавливают кран с шаровым механизмом.
3. В отвод вставляют металлическую трубу. Нижнюю часть при помощи хомута прикрепляют к болту на стенке и подсоединяют к ней штуцер под шланг.

После этого в отверстие наверху газового баллона устанавливают тройник с шаровой запирающей системой на отводе. На днище пескоструйного аппарата закрепляют еще один кран с муфтой на 50 мм.

Шаровые краны в верхней и нижней части пескоструя позволяют регулировать давление воздуха и подаваемой смеси

Установка шлангов и сопла

После выполнения основных работ по изготовлению пескоструя из фреонового баллона остается только закрепить на нем соединительные шланги и установить сопло:

1. На кран в нижней части конструкции насаживают короткий отрезок резинового рукава. Свободным концом его соединяют с вертикальной трубкой на боку пескоструйного резервуара.
2. К другому концу крана на дне прикрепляют основную, рабочую часть шланга для подачи абразивной смеси.
3. От свободного конца пескоструйного рукава отсекают небольшой участок и монтируют к нему с одной стороны керамическое или металлическое сопло. С другой ставят патрубок, на который навинчивают кран со штуцером.
4. Полученную небольшую конструкцию прикрепляют к основной части пескоструйного шланга.

Для герметичности все резьбы на аппарате из газового баллона необходимо уплотнить фум-лентой, а соединения закрепить хомутами.

На финальном этапе газовый баллон, переделанный в пескоструйный аппарат, можно покрасить порошковым составом

Проверка в действии

Полностью готовый к работе самодельный пескоструй из газового баллона остается испытать на практике.

Проверку проводят так:

1. Выкатывают установку на улицу в сухую и теплую погоду.
2. Просеивают сухой песок через кухонный дуршлаг, чтобы отделить крупные примеси.
3. В верхнее отверстие газового баллона устанавливают воронку, которую можно сделать из обрезанной пластиковой бутылки, и засыпают абразив в резервуар.
4. Подключают к воздушному патрубку конструкции шланг компрессора, устанавливают среднее давление и открывают кран.
5. Очищают на пробу небольшую металлическую деталь и оценивают качество работы устройства.

На начальном этапе для домашнего пескоструйного агрегата рекомендуется выставлять давление около 6 атм. Впоследствии при помощи крана показатель регулируют в соответствии с собственными потребностями.

Чтобы пескоструй оказался эффективным, держать сопло следует под углом почти 90 градусов к поверхности

Очистка свечей в домашних условиях

Существует несколько способов очистки свечей от нагара:

1. Механический.
2. Химический.
3. Ультразвуковой.
4. Комбинированный.

Как счистить нагар со свечей механическим способом

Механическим способом можно очищать свечи без каких-либо покрытий из благородных металлов, например иридиевых. Для грубой механической очистки подойдет надфиль и мелкозернистая наждачная бумага.

Прокаливание свечей на газовой горелке

Если свечи сильно загрязнены, то их можно предварительно прогреть на газовой горелке до выгорания толстого маслянистого нагара

Следует соблюдать осторожность и не перекалить изолятор свечи, дать остыть ей на воздухе, во избежание растрескивания изолятора

Некоторые свечи прокаливать нельзя. Это приведет к их выходу из строя.

Крупный нагар на юбке и электроде сначала необходимо очистить надфилем. Затем зачистить наждачной бумагой до блеска. Механическую чистку можно производить и с помощью растворителя. Подойдет уайт-спирит. Жесткая кисть или зубная щетка смачивается растворителем. Затем круговыми движениями удаляется нагар с электродов. Для механической очистки от нагара подходит и железная щетка, используемая сварщиками в своей работе. После очистки свечей механическим способом следует восстановить рекомендуемый зазор путём подгибания бокового электрода. Зазор может увеличиваться и от естественного выгорания материала электродов в процессе работы двигателя внутреннего сгорания.

Видео: механическая очистка свечей песком в домашних условиях

Как почистить свечи зажигания химическим способом: инструкция

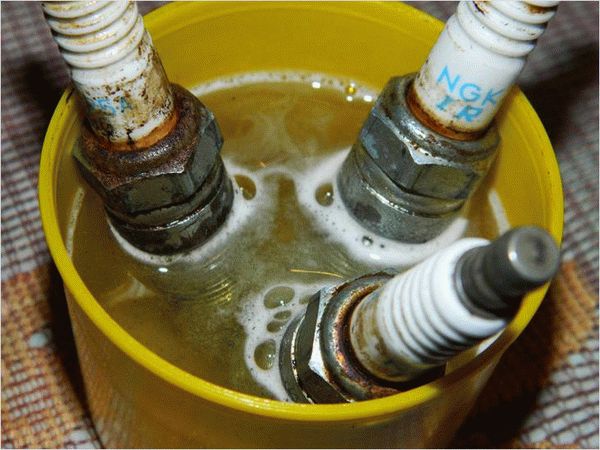

Химическая чистка

Химический способ подходит свечам, электроды которых покрыты благородными металлами. Для очистки в домашних условиях химическим способом простых или иридиевых свечей отлично подойдут бытовые средства для чистки от известкового налета и ржавчины с раковин и ванн. Хорошим средством является и обычная уксусная кислота, имеющаяся в каждом доме. Лучше использовать 70% раствор. Можно разбавить водой один к двум для безопасности при работе. Жидкость для очистки наливается в стеклянную или пластиковую ёмкость подходящего размера. Свечи погружаются в очищающий раствор по уровень гайки и выдерживаются несколько часов. Очищающую жидкость желательно сменить один или два раза. Весь нагар выпадет осадком на дне емкости. После этого следует извлечь свечи и высушить их феном или на открытом воздухе, если есть достаточно времени. Можно положить свечи на радиаторы или батареи системы отопления. После сушки следует проверить зазор между электродами и ввернуть свечи на место.

Видео: несколько способов очистки свечей химическими средствами

Чистка свечей ультразвуком

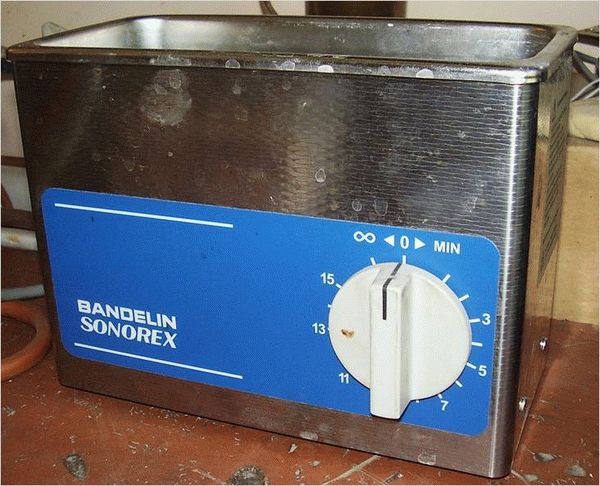

Ультразвуковая ванна

Ультразвуковой метод используется крайне редко, но по эффективности не уступает химическому. Для этого способа необходима ультразвуковая ванна, имеющаяся далеко не у каждого автолюбителя. Если же такая ванна имеется, то сначала свечи зажигания очищаются от крупного нагара, а затем погружаются в ультразвуковую ванну. Достаточно 40–50 минут. После этого свечи должны пройти процесс сушки.

Комбинированный способ

Этот способ представляет собой сначала грубую механическую очистку, а затем очистку химическим или ультразвуковым методом.

Результат очистки

После очистки свечей от нагара эффект можно легко почувствовать, едва запустив двигатель. Работа мотора должна стать ровной, стабильной. Расход топлива на очищенных от нагара свечах снизится на несколько процентов. Динамика и приемистость двигателя заметно улучшатся. Детонация и калильное зажигание исчезнут, а значит, ресурс ДВС будет выше.

Необязательно тратить деньги на покупку новых свечей, когда подходит срок их замены. Чаще всего достаточно простой чистки их от нагара. Это позволит сэкономить приличную сумму денег, так как комплект новых качественных свечей стоит недешево, а если речь идет о шести или восьмицилиндровом двигателе внутреннего сгорания, то еще дороже.

Из чего сделать сопло и пистолет

Самодельный пистолет для пескоструя также не представляет сложности. Его можно изготовить, используя насадку на шаровый водяной кран, установленный на конце шланга подачи воздушно-абразивной смеси. Данный выходной элемент представляет собой зажимную гайку, фиксирующую сопло для выброса абразива.

Последний элемент конструкции – сопло — можно выполнить из металла, выточив деталь на токарном станке. Однако более разумно сделать сопло из свечи зажигания. Для этого старую деталь режут болгаркой, отделяя прочный керамический столб от металлических элементов конструкции и формируя подходящую длину.

Стоит особо отметить: самодельные конструкции зачастую показывают лучшие результаты, чем готовый пистолет из пескоструя, множество моделей которого представлены в розничной продаже. Поэтому разумно потратить время на создание собственного решения, для которого не потребуется заметных финансовых вложений.

Альтернативные методы изготовления пескоструйного аппарата

Существуют разные варианты создания пескоструев, которые можно применять в условиях домашней мастерской.

Из мойки высокого давления

Аппарат для чистки песком можно соорудить из минимойки типа «Керхер» или устройства иной марки. Мойка для машины создает большое давление воды при малом расходе, поэтому прекрасно подходит для изготовления аппарата

Важно применять самый мелкий песок равномерной дисперсии, например, хорошо просеянный речной

Чтобы сделать пескоструй, надо собрать насадку для выходной трубки автомойки. Следует докупить такие комплектующие:

• керамическое сопло;
• шланги армированные;
• дозатор цилиндрического типа;
• блок смешивания (тройник нужного диаметра).

Вместо воздуха за подачу песка в данном пескоструйном аппарате будет отвечать вода. Жидкость под давлением станет проходить через блок смешивания, создавать вакуум в шланге подачи абразива. В результате песок начнет выбрасываться с большой силой и выполнять шлифовку, полировку, очистку, матирование поверхностей.

Из продувочного пистолета

• сантехнический тройник;
• кран шаровый для регулирования подачи песка;
• выходное сопло с прижимной гайкой;
• пластиковая бутылка в качестве емкости для песка.

После соединения деталей нужно подключить пистолет к компрессору и провести пробную пескоструйную очистку, засыпав предварительно песок в бутылку и регулируя интенсивность работы при помощи курка.

Из краскопульта

Для создания пескоструя этого типа потребуется простой краскопульт-распылитель, а также:

• шаровый кран-регулятор;
• тройник сантехнический;
• шланги армированные;
• компрессор.

Для сборки устройства надо проточить пистолет краскопульта под сопло нужного размера, установить два шланга (для циркуляции воздуха и подачи абразива) и подключить компрессор. Пуск подачи песка будет осуществляться при простом нажиме курка краскопульта.

Из газового баллона

Пескоструй напорного типа из баллона – одна из самых простых, но надежных конструкций, которую можно сделать самостоятельно. Надо подготовить такие комплектующие:

• шаровые краны – 2 штуки;
• баллон газовый небольшого размера;
• труба для создания воронки на баллон;
• тройник сантехнический;
• рукава 14 и 10 мм для подачи воздуха и песка и штуцеры к ним;
• хомуты для крепления рукавов;
• ФУМ-лента.

Из баллона удаляют все содержимое, очищают его изнутри с помощью подходящих моющих средств. Сверху баллон спиливают болгаркой в соответствии с диаметром купленной трубы. Внизу делают еще одно отверстие для соединения с краном.

Следующим этапом устанавливают кран, приваривая регулятор или накручивая через трубку-переходник. Присоединяют тройник, смесительный блок, уплотняют резьбу ФУМ-лентой. На вентиль баллона накладывают кран, затем тройник. Для удобства перемещения аппарата приваривают колесики, а для улучшения устойчивости – опоры из уголков, арматуры.

В окончание работы соединяют трубки для подачи воздуха и песка – ставят штуцеры на тройник и вентиль газового баллона, при этом располагая рукав на 14 мм между смесительным блоком и тройником. Компрессор подсоединяют к свободному ответвлению тройника, а на третий конец монтируют шланг для песка.

Из огнетушителя

Данная установка собирается аналогично огнетушителю. Чтобы загерметизировать верхнюю часть, нужно заранее создать заглушку при помощи токарных станков. На заглушку следует надеть резиновое кольцо-уплотнитель, вкрутить его в горловину огнетушителя. Это отверстие подойдет для засыпания песка. Далее надо просверлить дырки на корпусе у верха и в днище, предварительно зачистив эти зоны от старой краски. На дно можно приварить ножки из труб, арматуры. После установки тройников и шлангов можно будет использовать пескоструй по назначению.

Пескоструйная камера

Чтобы проводить пескоструйные работы с предметами разных размеров, можно использовать также пескоструйную камеру. Такое приспособление сэкономит абразивный материал, поскольку он не будет разлетаться на воздухе.

Весь аппарат представляет собой металлический прямоугольный ящик. Конструкция изготавливается из металлического профиля и тонкой древесины. С лицевой стороны резервуар облицовывают стальными листами. Конструкция является довольно компактной, её можно поместить на стол.

С одной стороны обычно делают смотровое стекло. В этой же стенке проделывают отверстия диаметром в 10 см для перчаток. С помощью таких перчаток можно просунуть руки внутрь и производить необходимые манипуляции. Дно ящика изготавливается из решёток. Под решёткой устанавливается поддон, на который будет падать абразив.

Камера оснащается пистолетом. Он будет обеспечивать выброс абразивного материала на поверхность обрабатываемого изделия. Это говорит о том, что в конструкции должно быть ещё и отверстие для шланга. По нему будет проходить воздух из пистолета. Шланг для песка обычно помещается в резервуар с абразивом. Это необходимо для того, чтобы обеспечить беспрерывный процесс. Тогда использованный песок будет поступать в резервуар, из которого проходит очередной цикл.

С одной стороны изготавливают закрывающийся люк, через который подаются детали. Чтобы всё было комфортно и удобно, необходимо в камере сделать освещение, тогда процесс будет безостановочным. Чтобы обработать деталь, засовываем руку в резиновые перчатки, которые находятся внутри камеры, и используем пескоструйный аппарат.

С помощью самостоятельно изготовленного пескоструйного аппарата можно произвести очень хорошую обработку любой поверхности и детали. Но если будет произведена неправильная сборка, то никакого эффекта не будет. Необходимо выполнять сборку строго по инструкции и чертежу, только тогда можно избежать травм. Желательно покупать качественные запчасти на некоторые элементы конструкции, тогда аппарат прослужит долго. Как видим, самодельный пескоструйный аппарат своими руками сделать не сильно сложно, нужно лишь найти материалы и правильно все собрать. Удачи.

Альтернативные методы изготовления

Множество вариантов самодельных пескоструев обусловлено потребностями владельцев и разными доступными материалами. Сделать собственную эффективную установку можно с использованием изделий, предназначенных для иных работ. К примеру, собрать беспылевой пескоструйный аппарат своими руками поможет агрегат для мойки высокого давления. Ниже приведено несколько рабочих и эффективных вариантов самодельных установок.

Из мойки высокого давления

Собрать пескоструй можно из Керхера. Эта мойка для машин создает высокое давление воды при малом ее расходе. Для получения эффективно работающей беспылевой установки всего лишь нужно собрать специальную насадку на выходную трубку. Потребуется:

• самостоятельно изготовленное или приобретенное в магазине керамическое сопло;
• армированный шланг;
• блок смешивания, подойдет тройник с подходящим диаметром посадки;
• узел регулировки подачи, дозатор с цилиндрического типа;
• трубка для забора абразива, оснащенная трактом подачи воздуха в закрытую емкость с песком или иным материалом.

Водяной пескоструй из Керхера работает на эжекторной схеме. Вода под высоким давлением, проходя через блок смешивания с большой скоростью, создает вакуум в тракте подачи абразива. Песок поступает и выбрасывается с жидкостью под высоким давлением.

У водяного пескоструя данной конструкции есть некоторые особенности.

1. Интенсивность потока велика при малом расходе воды. Это позволяет применять установку для стекла, матирования или иной обработки.
2. Для стабильной подачи должен использоваться абразив равномерной дисперсии и малой фракции. В бытовых условиях подойдет мелкий, просеянный речной песок.

Из продувочного пистолета

Маленький и эффективный — так можно описать пескоструй из продувочного пистолета. Это устройство позволит с достаточно высокой эффективностью проводить, например, кузовные работы. Однако производительность полностью зависит от используемого компрессора. Для сборки аппарата потребуется:

• готовый пневматический продувочный пистолет;
• сантехнический тройник;
• шаровый кран для регулировки подачи абразива;
• выходное сопло с прижимной гайкой.

Конструкция не отличается сложностью. Как ее собрать — видно на следующем фото.

В качестве емкости для абразива может использоваться как легкий баллон от порошкового огнетушителя, так и пластиковая бутылка.

Используя краскопульт

Создать самодельный пескоструй можно из краскопульта. Для этого понадобится:

• клапан смешивания из обычного пистолета краскопульта;
• рукоять с механизмом подачи воздуха краскопульта;
• бутылка для абразивной смеси:
• тройник;
• шаровый кран-регулятор.

Схема работы готового устройства выглядит следующим образом:

Для сборки конструкции понадобится:

• проточить пистолет краскопульта для использования сопла нужных габаритов;
• присоединить к пистолету тройник смешивания;
• установить и закрепить шланги подачи и циркуляции.

Из чего еще можно собрать самодельный пескоструй?

Перечисленные способы изготовления пескоструя – это далеко не все. Пользователи могут изготовить своими руками оборудование из многих других элементов и деталей. Эта креативная тема не для слабого творческого настроя. К примеру, неплохое устройство может получиться не только из пропанового или фреонового баллона, но и обычного огнетушителя.

Разные составляющие пескоструйной техники так же возможно изготовить своими руками из разного рода подручных материалов. К примеру, качественное керамическое сопло для подобного оборудования вполне можно соорудить из отслуживших свое свечей зажигания, что очень часто лежат в гараже у многих автомобилистов. Для подобных работ требуется выкрутить центральную часть свечек, затем, со стороны гайки, их обрезают болгаркой. Самостоятельно делать это надо максимально бережно, чтобы случайно не испортить керамику.

Большинство вариантов вполне возможно соорудить самому, поскольку процесс сборки оказывается простым и понятным.

Изготовление установки

Пошаговое изготовление пескоструя своими руками.

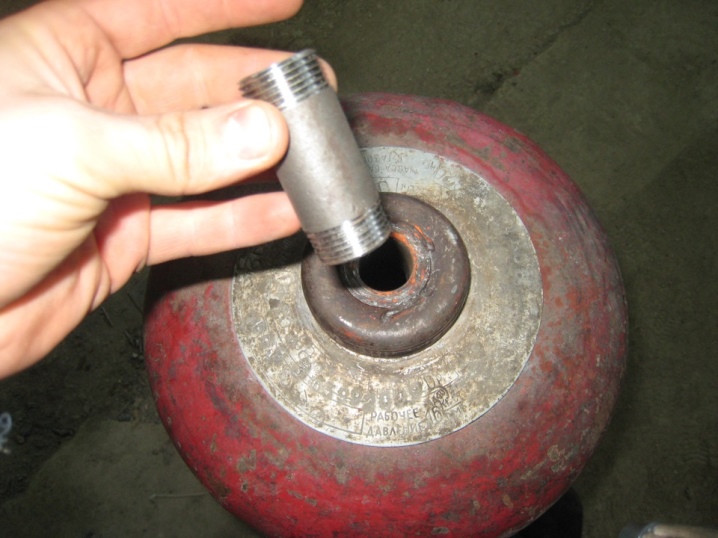

Для баллона вытачивается сгон. Он будет устанавливаться в нижней части баллона. Здесь используется труба на ¾ “. Подобное отверстие уже имеется в газовом баллоне.  Необходимо предварительно открыть кран и слить имеющуюся внутри жидкость. Понадобится тщательно промывать емкость.

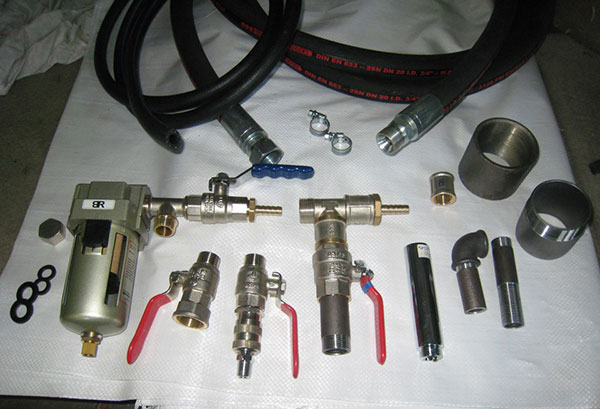

Понадобятся: шаровые краны; дополнительные сгоны; отрезки труб диаметром 40 мм; муфты прямые и угловые; влагоуловитель; шланги для присоединения к баллону; свеча от автомобиля.

Чтобы безопасно сверлить баллон, а также приваривать к нему штуцера, необходимо обезопасить себя от возможного взрыва.

Емкость наполняют водой, растворяют небольшое количество моющего вещества. Первые работы по сверлению и резке проводятся при наличии воды. Для этого вворачивают сверху сгон, на него наворачивают шаровой кран. После перекрывания последнего можно приступать к механической обработке и сварке.

Приставив сверху трубу Ø 40 мм, обводят контур будущего отверстия. Проведенные перпендикулярные линии определяют положения центра.

Берут электродрель, устанавливают сверло Ø 6 и высверливают отверстия по контуру, нарисованному ранее.

У соединительных труб обтачивают кромки. Нужно добиться их плотного прилегания.

Из металла толщиной 6 мм вырезают круглые крышки.

Из резиновой автомобильной камеры вырезаются уплотнители.

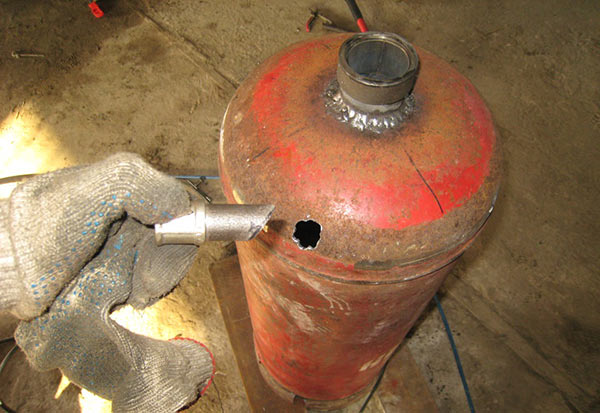

Вваривается труба Ø 40 мм. Вверху сверлится второе отверстие. К нему приваривается трубка диаметром ½ “.

Из уголка с полкой 50 мм напиливаются ножки длиной 450 мм. Для лучшего и плотного прилегания часть, срезанная под углом 30 ⁰, предварительно отбивается. Стараются придать в этом месте вид плоскости.

Баллон укладывается набок. Выравнивается положение ножек по высоте, необходимо внизу получить плоскость перпендикулярную к оси емкости.

Для сварки используется инверторный аппарат. Такие устройства обеспечивают плотный качественный шов. Создается постоянный ток.

Желательно использовать электроды с качественным покрытием УОНИ или МР-3. С такими электродами нет разбрызгивания металла, в зоне сварки поверхности деталей прогреваются равномерно.

После завершения сварки, устройство выставляется в рабочее положение. Проверяется вертикальность образующих цилиндра. При необходимости с помощью УШМ подпиливается какая-либо ножка.

• Снизу вворачивается сгон.
• К сгону вворачивают шаровой кран.
• Ниже устанавливают тройник.
• Чтобы не было утечек воздуха, предварительно обматывают наружные резьбы с помощью уплотнительной нити.

Остается присоединить шланги. Один от компрессора, а другой к наконечнику распылителя. Собрать подобный узел не представляет никакой сложности.

Чтобы в песок не поступала влага, устанавливается влагоотделитель. Здесь тоже устанавливается тройник. Часть воздуха поступает внутрь баллона, а основное количество направляется дальше в магистраль.

Чтобы исключить потери воздуха через шланги, их обжимают на специальном приспособлении.

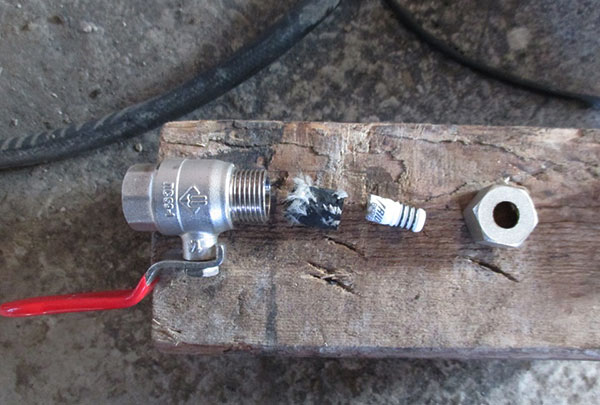

Для изготовления пистолета нужны:

1. Шаровой кран.
2. Часть резинового шланга, используется в качестве уплотнителя.
3. Керамический изолятор от свечи зажигания.
4. Уплотнительная накидная гайка с отверстием, диаметр составляет 14 мм.

Проведена проверка. С автомобиля сняты рычаги. Для дальнейшего восстановления подвески необходимо очистить их от загрязнений и ржавчины. Качество удовлетворительное. После выполнения ремонтных работ рычаги можно покрасить грунтовкой.

Второй рычаг обработан точно так же. Работоспособность установки доказана.

В гараже пескоструйная установка займет достойное место.

Как сделать из баллона?

Очень хороший пескоструй можно соорудить своими руками из обыкновенного газового баллона. Это один из самых популярных способов изготовления, к которому прибегают многие любители самоделок.

Пескоструйная машина из баллона – это очень простое, но надежное устройство. Для его правильной сборки мастеру понадобятся следующие компоненты:

• шаровые краны – 2 шт.;
• ненужный газовый баллон;
• часть трубы – из нее будет делаться воронкообразная деталь для заполнения специальной емкости внутри аппарата песком (абразивным компонентом);
• тройники – 2 шт.;
• рукава с проходами в 14 и 10 мм., которые будут задействоваться для отправки воздуха от компрессора и вывода готовой смеси;
• хомуты, посредством которых будут прикрепляться рукава;
• специальная фум-лента, которая пригодится для уплотнения резьбы разных составляющих пескоструйной установки.

Если все перечисленные компоненты подготовлены, можно приступать к сборке самодельного аппарата. Разберем пошагово, как его надо правильно собирать.

Сначала мастер должен грамотно подготовить бак будущего агрегата. Из баллона понадобится скрупулезно убрать абсолютно все, что там есть. Надо хорошенько почистить внутренние поверхности конструкции. Для таких целей можно использовать различные моющие средства, но только те, в составе которых отсутствуют абразивные компоненты. После этого понадобится дождаться полного высыхания заготовки.

На последнем этапе сборки пескоструя рекомендуется озаботиться его мобильностью. Для этого к устройству можно приварить колеса или рукоятки для более удобного перемещения.

После этого мастеру нужно будет соединить все необходимые детали для формирования каналов подачи и выброса состава. Разделим этот шаг на несколько этапов.

1. Тройник, что расположен внизу, а также баллонный вентиль нужно будет соединить посредством штуцеров.
2. Рукав для воздушного притока, имеющий проход в 14 мм., нужно аккуратно расположить в пространстве между блоком смесителя и тройником.
3. К ответвлению тройника с фитингом, которое не является затянутым, следует подключить нагнетательную установку.
4. К последнему выходу тройника снизу следует подсоединить рукав для абразивной комбинации.

Чтоб конструкция получилась абсолютно герметичной, на трубу, заполняющую баллон песком, нужно установить надежную навинчивающуюся крышечку.

Устройство и схема пескоструйного пистолета

Собственноручно рассматриваемый вариант пескоструя можно смастерить на основе 2 вариантов конструкционных схем, что отличаются одна от другой процессом подачи абразива в выходной канал. В то же время для их реализации потребуется практически один и тот же набор комплектующих.

Конструкция подобного приспособления будет отличаться хорошей производительностью и низкой ценой. Схема его работы будет следующей: абразив, которым обычно является просеянный мелкофракционный песок, под действием потоков воздуха, формируемых компрессором, по шлангу армированного типа идет на сопло и попадает через отверстие в нем на обрабатываемую поверхность. Благодаря высокому давлению воздухопотока частицы песка получают большую энергию кинетического типа, что и является причиной эффективности осуществляемых действий.

Пистолет, применяющийся для подобной обработки, автономно не функционирует. С помощью специальных шлангов он должен быть соединен с компрессором, где формируется высокое давление воздуха. Кроме того, существует необходимость обеспечения пескоподачи в пистолет из отдельной емкости.

Чтобы такой самодельный пистолет исправно работал, должна быть создана техническая система, основу которой будут составлять компрессор, дозаторы и другие элементы

А также серьезное внимание потребуется уделить качеству песка, который должен предварительно просеиваться при помощи сита и вычищаться от всего лишнего. Песок должен состоять из заданных по размеру фракций

Если не соблюсти эти требования, то с большой вероятностью сопло пистолета попросту засорится, поэтому устройство работать нормально не сможет.

На выходе такой пескоструй должен создавать поток воздушно-абразивной смеси. В то же время напорная схема применяется для подачи абразива при помощи давления в патрубок выпуска, где он перемешивается с воздушными потоками, создаваемые компрессором. Бытовой эжекторный пескоструй применяет принцип Бернулли для формирования вакуума в области забора абразива. А последний попадает в смесительную емкость.

Чертежи и схемы пескоструев, дающие возможность создать такой аппарат самостоятельно, могут иметь самые разные варианты.

Выбор расходника

Как ни странно, обыкновенный песок не годится для пескоструйной машины, ведь его частицы отличаются друг от друга, а это может отрицательно повлиять на конечный результат.

Слишком большие частицы в обыкновенном песке могут привести к серьезным царапинам. Решение этого вопроса — абразивная смесь, которую можно найти практически в любом специализированном магазине. Они могут отличаться по форме частиц, размерам. Все это влияет на интенсивность и качество обработки, однако стоит учитывать, что для слишком мягких поверхностей не каждая смесь подойдет.

В качестве смеси можно использовать и очищенный в ручную береговой песок.

В настоящее время рекомендуется отходить от прежних традиций, потому как рынок предлагает другие, более эффективные смеси, к тому же, песок довольно опасен для легких человека.

В некоторых государствах европейской зоны даже на законных основаниях запрещено использования данного материала ввиду того, что он может нанести вред человеку.

Как выбрать пескоструйный аппарат из представленных в магазинах

Если вы выбираете прибор в магазине, возникает резонный вопрос: какой пескоструйный аппарат лучше выбрать?

Чтобы правильно подобрать прибор, нужно рассмотреть его с точки зрения удобства и практичности применения. Вот несколько основных критериев для подбора:

критерий №1: размер ёмкости для абразива. Чем больше резервуар, тем реже вам придётся производить засыпку материала, но в то же время тем тяжелее будет вся конструкция. Для ручной работы достаточно столитровой бочки;

Цистерны на 200 и больше литров предназначены для стационарных установок в производственных цехах

критерий №2: размеры и материал сопел. Длинные сопла нужны для работы со сложными и сильно загрязнёнными поверхностями. Для удаления краски достаточно сопла длиной 5 см, ржавчины – 6 см;

Материал сопла должен выдерживать повышенную нагрузку трения, так что лучшие изделия, которые изготовлены из керамики, бора или чугуна

критерий №3: мощность компрессора. Хорошие показатели для домашнего прибора – давление в 5−9 атмосфер. Более мощные пескоструйки способны резать металл;

Гидроабразивная резка используется на многих промышленных предприятиях

критерий №4: производительность пескоструйки. С этим параметром вы можете ознакомиться в техническом паспорте изделия. Качественные бытовые машины способны обрабатывать 20−30 м²/ч и расходовать при этом до 40 кг песка.

С помощью пескоструя можно избавиться от граффитипескоструйный аппарат

Проектирование пескоструйной установки для самостоятельного изготовления

Рабочий процесс заключается в смешивании песка с потоком воздуха. Двухфазная смесь перемещается по армированному шлангу в распылительное сопло.

Особенности конструкции самодельного пескоструя.

• Емкость, в которой накапливается песок, должна иметь форму, постепенно сужающуюся книзу. Тогда абразивный материал будет самопроизвольно перемещаться вниз.
• Сверху нужна горловина, через нее будет засыпаться рабочее вещество внутрь накопителя. Наличие клапана позволит осуществлять подачу только снаружи, обратное движение станет невозможным.
• Сито ограничит размеры песчаного компонента, не пропустит небольшие камешки, способные засорять смеситель и воздуховод.
• Предусматривает заполнение емкости на 50…60 %. Оставшийся объем предназначен для сжатого воздуха. Для его подачи предусматривается монтаж фитинга, расположенного сверху.
• Наличие высокого давления внутри будет запирать клапан. Оно же будет сверху давить на песок, направляя его вниз.
• Абразив ссыпается в трубопровод, где произойдет смешивание с потоком воздуха. Образуется двухфазная смесь, которая будет двигаться в сторону сопла.

Схема самодельной пескоструйной установки:

1 – подача песка (периодическая загрузка); 2 – подача воздуха из ресивера от компрессора; 3 – клапан, оборудованный ситом, для разделения фракций; 4 – вентиль для сброса давления из накопителя; 5 – вентиль включения-выключения установки; 6 – тройник для подключения напорного фитинга и шланга; 7 – армированный шланг для подачи воздуха в систему; 8 – вентиль для подачи абразива на смешивание; 9 – тройник для выгрузки абразива (смеситель); 10 – сопло; 11 – стойки опорные; 12 – поток абразива и воздуха (двухфазная смесь).

Работа простой установки происходит по следующей последовательности.

1. Воздушный поток движется по воздуховодам. Они подключаются к накопителю в двух точках. Через фитинг, в верхней части, и вентиль, расположенный снизу. В нижнем тройнике происходит смешивание воздуха с абразивным материалом.
2. Образовавшаяся смесь движется по армированному шлангу.
3. Выброс струи происходит через сопло. С целью предотвращения от ускоренного износа используется керамический цилиндр. На практике используется корпус от свечи зажигания автомобиля.

3Гидродинамическая очистка

Обработка труб и поверхностей гидродинамическим способом отличается от описанных выше вариантов исключительно водным составом обрабатывающей струи.

Преимущества	Недостатки
Отличается низкой стоимостью расходных материалов и исключительной безопасностью для окружающей среды.	В отличие от пескоструйной обработки гидродинамическая машина не сможет очистить глубокий слой ржавчины, битума или промышленной смолы. Для такой очистки потребуется огромный напор воды и соответственно большая мощность гидродинамической машины, что экономически нецелесообразно.

Сфера применения машин гидродинамической очистки Наиболее эффективно применять данный вид оборудования для очищения трубопроводов любого типа, устранения засоров и смывания загрязнений. Также гидродинамическая очистка используется для обработки систем канализации, ливневых стоков и дренажных колодцев.

С машинами для гидродинамической очистки Вы можете ознакомиться в соответствующем разделе сайта.

Таким образом, каждый из имеющихся типов оборудования: будь то пескоструйник, установка гидропескоструйной очистки или гидродинамический аппарат имеет свои сферы применения, в которых проявляет максимальный уровень эффективности.

Рекомендуем ознакомиться:

• Какую пескоструйную установку выбрать: инжекторную или напорную.
• Разбираем преимущества и недостатки дробеметных установок
• К чему приведет неочищенный сжатый воздух при пескоструйных работах

Получите более подробную консультацию по вопросам применения конкретного типа оборудования на Вашем объекте. Просто позвоните нам по телефону 8-800-555-95-28
