Печь из газового баллона своими руками: пошаговая инструкция

Процесс изготовления печки из газового баллона (Вариант 1)

Если в вашем хозяйстве был замечен бесхозный баллон, а применить его особо некуда, тем не менее, средство обогрева ой как необходимо, то немного «поколдовав», баллон можно превратить в печку. Печка это будет вроде буржуйки, с ровным дымоходом и без развитой площади на стенках, как у бренерана. Это значит, что КПД у печки не рослое, но это вполне удачный вариант для небольшого дачного домика или для применения в гараже. По крайней мере затраты на такую печку минимальны, а изготовление не столь проблематично, в чем вы собственно сообщая сейчас и убедитесь. Итак, берем баллон и избавляемся, прежде итого, от взрывоопасных газов. Лучше всего открутить клапан газовым ключом, а после залить баллон водой. После воду можно слить и приступить к механической обработке баллона. Вырезаем с одного торца дыра под дверку. Дверку лучше предварительно приобрести на рынке (в магазине), чтобы ведать под какой размер резать баллон.

Теперь с противоположной стороны необходимо выполнить дыра под дымоход или проще говоря под трубу. Для того, чтобы хоть немножко сдержать тепло, после того как печь протопиться, необходимо ввести заслонку. Такую заслонку тоже нет смысла делать самому, несложнее пробрести ее в торговых структурах. Итак, в противоположном от дверке торце вырезаем дыра под заслонку в трубе. Так как форма – круг, лучше всего будет первоначально просверлить дыра под установку лобзика, а далее используя специальное полотно для металла, выпилить этот самый сферы из торца баллона.

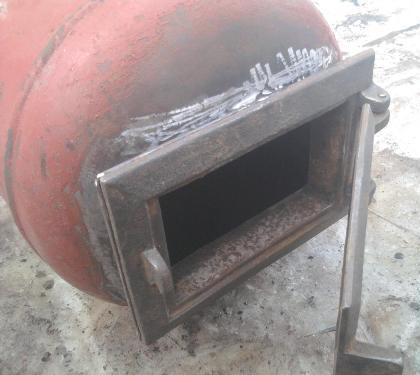

Привариваем дверку. Если дверка из чугуна, то металлы рпедварительно необходимо прогреть. В прогретом состоянии высокоуглеродистые сплавы можно варить обыкновенным сварочным аппаратом.

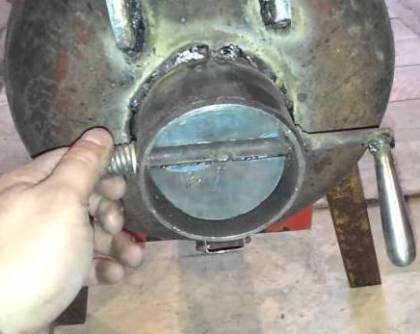

Теперь можно приварить и трубу с заслонкой.

Сейчас осталось совсем немного. Первоначально надо подумать над тем, что печка должна стоять над опорной поверхностью. Лучше итого это реализовать с помощью стержней, приварив ей ножки. Чтобы дрова лучше разгорались, а также, чтобы пепел и угольки не помешивали процессу горения, необходимо предусмотреть щели, через которые продовольствие горения высыпались бы из камеры сжигания дров. Под эти щели необходимо поставить поддон, в какой и будет ссыпаться пепел.

Теперь осталось установить трубу дымоход, соединив колена между собой, благо сейчас это не проблема. Фитинги для дымоход продаются самых различных размеров и форм. После уже можно приступить и к непосредственному процессу эксплуатации. Как мы уже произнесли, теплоемкость этой печки не сравниться с «русской» печкой, однако ее преимущества это небольшие габариты, быстрый прогрев и возможность сделать ее из газового баллона без особых проблем, своими руками.

Подготовка газового баллона

С баллона скручивается вентиль. Это первое и главное условие. В герметичном баллоне неизбежно есть остатки газа и если начать его распил, это чревато взрывом.

1. Скручивается вентиль.
2. Открытая ёмкость промывается водой и проветривается хотя бы несколько недель. Опасность представляют только «свежие» баллоны. Если он проветривался месяц или больше, проблем не будет.
3. Если нет времени на проветривание, применяют более экстремальные методы. Промыв баллон густым моющим средством, его заполняют водой «до отказа» и после этого режут болгаркой.
4. В костре обжигается краска.

Если конструкция отопителя требует продольного разреза, нужно делать в первую очередь его, а уже потом поперечные.

Стенки баллона находятся под напряжением, металл резко разворачивается и может травмировать человека.

Сооружение основания

Основание под печку Бубафоня закладывается таким образом:

1. Первым делом выкапывается квадратная яма. Ее примерные размеры – 150х150 см, при глубине 20-30 см.
2. Дно траншеи засыпается подушкой из щебня и заливается раствором бетона. Для выравнивания его поверхности пригодится мастерок. Когда залитый участок схватится, необходимо проверить горизонтальность его поверхности при помощи строительного уровня. Если нужно, проводится дополнительная корректировка.
3. Поверх полностью высохшей бетонной подставки укладывается огнеупорный кирпич в несколько рядов. Обычно достаточно 2-3 слоев.

Печь для бани из колесных дисков и кирпича

Использовать для изготовления печей дики от автомобилей начали не так давно, но этот вид самоделок быстро распространяется. Материал практически бросовый, металл хороший, размеры есть разные, можно соорудить агрегат любой мощности. Для данной печи использовались диски от ЗИЛ-160. Они имеют идеальные размеры — высоту 250 мм, диаметр 500 мм, а толщина металла — 7 мм.

Для печки-каменки требуется диски — 4 шт и керамический полнотелый кирпич (около 60 штук). Лучше печной, но можно и обычный, главное — хорошего качества. Для отвода дыма потребуются две стальные трубы диаметром 160 мм, длиной 50-60 см, с толщиной стенки 5-6 мм. В трех дисках приваривают дно и заваривают отверстия (накладками из металла не менее 5 мм толщиной).

Под данную печь требуется отдельный фундамент (устройство фундамента для печи описано тут) — масса получается солидной. На рисунке фундамент преднамеренно сделан ниже уровня пола, чтобы часть зольника оказалась в подполе. Это способствует хорошей вентиляции, сушит доски после процедур.

Нижняя часть складывается в полкирпича. Размеры ее 625*265 мм. Устанавливается дверца поддувала, колосниковая решетка, дверка закладки дров.

Печь-каменка для бани из колесных дисков и кирпича

Берем диск без дна. К нему на прутках привариваем круг диаметром 380 мм из металла толщиной 5 мм. Если есть возможность, его лучше сделать вогнутой формы. Это рассекатель, который заставляет дым двигаться по сложной траектории, улучшая теплосъем.

На одном из дисков без дна привариваем рассекатель

Диск с рассекателем устанавливаем на кирпичный корпус печи. Берем диск, ставим его дном вниз на установленный, привариваем их по кругу. В центре дна вырезаем отверстие и ввариваем трубу. Это — каменка. К ней при помощи ножек (4-6 штук), сделанных из арматуры диаметром 12-60 мм, длиной 200 мм, крепим еще один диск с дном. Если хотите закрытую каменку — сделайте съемную крышку. Надо поддать пара — окрыли, воды налили, потом снова закрыли.

В нем тоже требуется проделать в центре отверстие и приварить к нему кожух-переходник, в который вставляется дымовая труба (на рисунке узел обведен красным). Этот кожух немного больше наружного диаметра трубы. Оставшийся зазор при сборке можно забить асбестовым шнуром, заполнить глиняным раствором, на который складывали кирпичный низ печи.

Средняя часть банной печи из автомобильных дисков

Далее варим еще один рассекатель. Это чаша, диаметр которой на 30-60 мм меньше диаметра диска, высота бортиков 50-60 мм. Чашу делаем из металла толщиной не менее 4 мм. Устанавливаем рассекатель внутри третьего диска на ножки из той же арматуры, высотой 50 мм (количество — 3-5 шт).

Четвертый диск используется как бак для нагрева воды (объем 40 л). Если греть ее будете другим способом, можно сюда сложить камни или обойтись вообще без него.

Этот диск тоже должен иметь герметичное дно с приваренной в центре дымовой трубой. В нижней части привариваем штуцер для слива воды. Вверху делаем крышку. ее можно сделать из металла толщиной от 2 мм. Удобно, если крышка состоит из двух половин.

Бак для нагрева воды и проход через перекрытие

Это бак можно не приваривать. По краю нижнего колесного диска можно уложить асбестовый шнур, вымоченный в глине. Сверху уложить немного глиняного раствора, поставить полученный бак и придавить.

Последнее — потолочная разделка. Можно поставить выше сэндвич-трубу, шиберную заслонку и стандартный или самодельный проходной узел, а можно сделать разделку из кирпича.

А это — как выглядит уже готовая печь для бани из колесных дисков и кирпича

Для поддержания разделки к трубе крепится металлическая площадка, она фиксируется дополнительно при помощи ножек. Сама разделка кладется в полтора кирпича, имеет 5-6 рядов, сечение дымового канала — квадратное. Между первым и вторым рядами устанавливается печная задвижка (кирпичи подрезаются). Верхняя часть дымохода может быть из сэндвича, можно поставить асбестовую трубу, а можно — металлическую, только ее необходимо будет обернуть термостойкими теплоизоляционными материалами (чтобы не выпадал конденсат)

Только обратите внимание, общая масса дымовой трубы не должны быть больше 50 кг — это предельная нагрузка, которую может выдержать конструкция

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

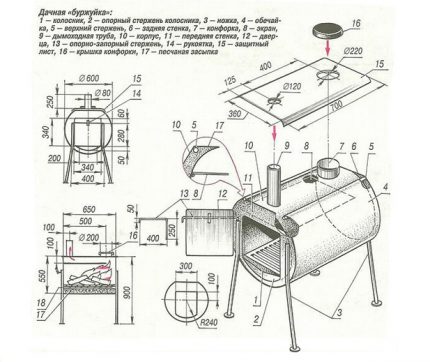

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Монтаж покупной газогенераторной печи

Монтаж готового газогенераторного котла промышленного производства требует особого внимания, поэтому данному вопросу мы посвятим отдельный раздел статьи. Собственно, общая схема подключения пиролизной печи с водяным контуром выглядит примерно следующим образом:

Принципиальная схема подключения водяного контура пиролизного котла

Следует отметить, что это лишь один из множества вариантов разводки отопительного контура. Различные производители могут предлагать свои схемы, которые в чем-то будут отличаться. Поэтому в каждом конкретном случае внимательно изучайте всю сопутствующую устройству техническую документацию. Что касается данной схемы, то здесь особого внимания заслуживает так называемый трехходовой клапан: именно он отвечает за подмес горячей воды в холодную и не дает печи переохладиться.

Механизм подогрева холодной воды может быть реализован и иначе. Ниже вы можете увидеть еще две возможные схемы подключения пеллетных пиролизных котлов:

Схема включения газогенераторной печи с бойлером косвенного подогрева

Схема включения газогенераторной печи с использованием буферной емкости

Топочная, в которой планируют разместить котел, должна соответствовать некоторым требованиям:

• быть просторной и иметь высокие потолки. Желательно от восьми квадратных метров; площади и при высоте потолка от двух с половиной метров;
• иметь специальную платформу для установки котла;
• потолок, как и сами стены, должны состоять из стойкого к температуре и огню материала;
• в помещении должен быть оборудован минимум один оконный проем;
• дистанция от стены до фронтальной части котла должна быть около двух метров;
• желательно обложить котел вокруг дополнительной рубашкой из кирпича;
• в помещении должен быть обустроен дымоход и система вентиляции (вытяжка).

В общих чертах алгоритм установки котла выглядит следующим образом:

Пример помещения топочной	Подготовка топочного помещения. Убираем все лишнее и готовим инструменты и материалы для работы.
Кладка фундамента (установка бетонной плиты) для газогенераторного котла. Подготовка фундамента для покупной печи мало чем отличается от таковой для печи самодельной, этот процесс мы подробно рассмотрим ниже. В общих чертах он состоит из следующих шагов: Подготовка ямы; Гидроизоляция основания фундамента; Монтаж опалубки и армирующей обрешетки; Заливка бетоном; Кладка печной основы: 2 ряда огнестойкого кирпича; Монтаж теплоизоляционного слоя и создание противопожарной отмостки.
Общие схемы печных фундаментов (для кирпичных и металлических печей)
Котел, установленный на фундамент, обложенный плиткой	Непосредственно установка пиролизной печи на фундамент.

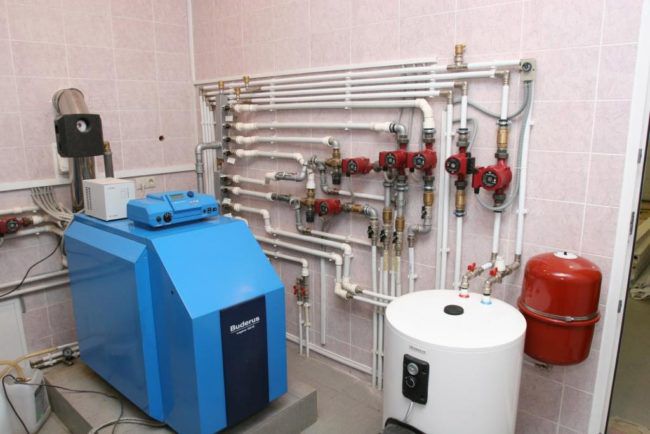

Газогенераторный котел, подключенный к системе отопления	Подключение к системе отопления (выполнение обвязки водяного контура).
Примеры подключения газогенераторного котла к дымоходу	Монтаж дымохода и вытяжной вентиляционной системы.

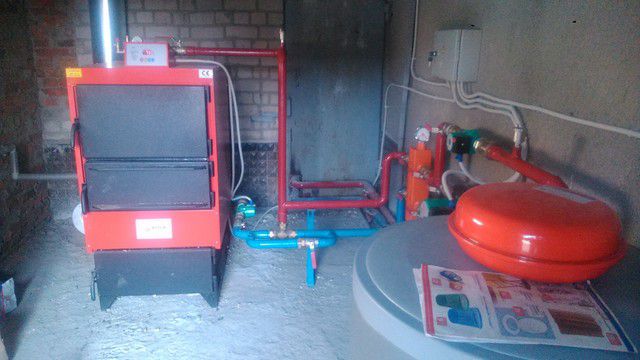

Пиролизный котел, готовый к работе	Включение и настройка реле и систем автоматики котла. Пробный запуск и проверка системы в действии.

Разновидности печей

Виды печей, которые можно сделать из пустого газового баллона определяются его формой. Таким образом, баллон подходит в качестве корпуса для следующих отопительных приспособлений:

• Буржуйка. Основными плюсами печки-буржуйки являются малогабаритность, мобильность и безопасность, определяемая простотой конструкции. Она идеально подходит для помещений, в которых ещё не проведены отопительные коммуникации и есть возможность вывести дымоход печки на улицу. Буржуйка быстро разжигается и нагревается, а небольшая форма позволяет использовать её во многих ситуациях. К сожалению, конструкция буржуйки такова, что при частом и длительном использовании корпус печки прогорает, каким бы толстым он ни был, поэтому часто эксплуатировать буржуйку не рекомендуется;
• Печь на отработке. Несколько сложнее в изготовлении, чем буржуйка. В качестве горючего в такой печке используется отработанное масло, которое очень дешево. И, так как сама идея получения печки из газобаллона вызвана желанием сберечь финансовые средства путем альтернативного применения отработанного материала, такая печка позволит не только сэкономить на материале оболочки, но и постоянно экономить на топливе. Так как сгорает не только масло, но и его пары, отходов от использования печи практически нет. Однако, из-за высокой пожароопасности и токсичности самого горючего такая печь не подходит для использования в жилых помещениях;
• Печь-ракета. По сравнению с другими кустарными изделиями крупнее и сложнее в изготовлении. К плюсам можно отнести непрерывность и длительность горения в ней топлива. Не страдает от долгих перерывов в холодное время. К минусам можно отнести некоторые неудобства при регулировании подачи воздуха и сложность контроля теплоотдачи при полном разогреве печи. Недостатком можно считать и определенную сложность изготовления такого устройства, по сравнению с другими самодельными печками здесь потребуется больше материалов и трудозатрат;
• Бубафоня – печь длительного горения. Очень простая в исполнении, в её классической конструкции отсутствуют какие-либо дверцы. Определенным минусом является то, что до начала эксплуатации сложно определить оптимальную величину зазоров, через которые кислород вовлекается в процесс горения, при использовании отдельных видов топлива пиролизные газы не успевают прогорать и печка может начать сильно дымить. Также у такого рода печей, как правило, невысокая начальная теплоотдача, которая частично компенсируется длительностью обогрева после одной закладки.

Отработанные изделия сделаны из прочной и качественной стали, они часто используются в хозяйстве в виде основы для разнообразных приспособлений и устройств

Основные правила растопки печи из баллона

Запуск печи осуществляется по определенной схеме

Ее важно принимать во внимание, чтобы достигнуть оптимального результата и обеспечить идеальный уровень безопасности

• Следует выполнить такие действия, как:
• Для эффективной растопки изначально требуется полностью убрать присутствующую крышку и потом устранить специальное устройство по подаче воздушных масс.
• Осуществляется закладка используемого топлива, но его объем никак не должен быть больше расположенной внизу линии дымохода.
• Если буржуйка или бубафоня работают на дровах, то в вертикальном положении их может вместиться намного больше, чем если укладывать их горизонтально.
• Стоит, верхнюю часть используемых дров присыпать небольшим количеством щепок и положить бумагу.
• Открывается заслонка и в трубу бросается бумага или ветошь. После полного возгорания топлива заслонка закрывается.

В данном положении печь в состоянии работать сутки и более, то есть постоянного вмешательства человека не требуется.

Как увеличить КПД пиролизной печи

В основном КПД Бубафони снижается из-за неравномерного нагрева ее корпуса; это приводит к ухудшению эффективности теплообмена прибора с окружающим пространством. Существует довольно простой способ оптимизации процесса с помощью гофрированного металлического листа. Из него изготовляется импровизированная рубашка для корпуса: ее фиксируют поверх баллона сваркой или скрутками.

Еще одним популярным вариантом увеличения эффективности пиролизной печи является котел Бубафоня с водяной рубашкой. Чаще всего водяной контур изготовляют из металлической бочки или ящика, заливая в них воду. Поместив внутрь изготовленной конструкции раскаленную Бубафоню, можно добиться нагревания воды и пустить ее внутрь отопительной системы. Таким образом удается обзавестись своеобразным бойлером для обогрева обширного помещения.

Создавая водяную рубашку, необходимо принять все необходимые меры, чтобы сделать ее максимально надежной. Если для этих целей используется ящик, он должен быть качественно проварен, во избежание протечек. Все швы желательно уплотнить термостойким герметиком. Рекомендуемая толщина стального листа для изготовления водяного контура – не менее 3 мм. Сверху ящик лучше всего закрыть крышкой с ручками. Печь Бубафоня длительного горения с водяной рубашкой может дополнительно оснащаться теплообменником, состоящим из тонких трубок.

Существует несколько полезных советов для более качественной и безопасной эксплуатации печи из газового баллона длительного горения:

• Установку прибора в помещении лучше всего проводить на лист металла.
• Пространство вокруг печи необходимо освободить от любых легковоспламеняющихся предметов.
• При розжиге топлива не рекомендуется злоупотреблять горючей жидкостью.
• Корпус изделия довольно сильно раскаляется, поэтому при обслуживании обогревателя необходимо облечься в толстые перчатки.
• Чтобы погасить пламя, закрывается заслонка на воздушной трубе.
• Красить детали Бубафони категорически запрещается.

Проверка работоспособности гаражной печи

Первое тепло, полученное от буржуйки из двух газовых баллонов

Довольно удобно то, что для подкидывания дров нет необходимости наклоняться к нижнему отсеку. Достаточно открыть дверцу верхнего. Я специально открыл обе, чтобы было видно, каким образом это можно сделать.

Огонь начал пробиваться сквозь соединительную шахту между баллонами

Работа зольника также оказалась на высоте. Он очень удобен, при этом, если есть необходимость увеличения тяги (а следовательно, и нагрева), его можно открыть и использовать в качестве поддувала. У меня в гараже, на данный момент, напротив печи установлен вентилятор, направленный на лючок зольника и включаемый при необходимости в самые лютые морозы.

Проходящий через зольник воздух способствует более сильному горению

Конкретика

Сделать своими руками печку в гараж на дровах из газового баллона не так уж и сложно. Обеспечьте себя требующимися материалами и инструментами. Для основных работ понадобятся:

1. Два баллона (они же – базы).
2. Болгарка.
3. Сварочная техника.
4. Молоток.
5. Шлифовальный аппарат.
6. Дрель с комплектом свёрл различных диаметров.
7. Лист нержавейки плотностью 2 мм. Из него будут создавать ребра и зольник.
8. Лист железа, имеющий толщину 3 мм. Нужен для создания дверки печки.
9. Уплотнительный материал для дверки.
10. Уголок из металла. Из него создаются ножки. В качестве альтернативы можно задействовать профильную трубу.
11. Элемент трубы с диаметром (D) 10 см. Из него будет сделан дымоход.
12. Арматура c D = 2 см. Она усиливает колосниковую решётку.

Перед распилом старой базы устраните из неё остатки пропана. Открепите вентиль, и заполните ёмкость водой. Через сутки воду можно спустить.

Такая печка из газового баллона для гаража создаётся по следующему алгоритму:

1. Резка листов по параметрам на заготовки.
2. Вырезание двух отверстий в первоё ёмкости: одно устраивается в торцевой части (здесь будет дверка), второе – для дымоотвода.
3. Устранение днища во второй базе. Здесь же на торце устраивается отверстие для монтажа патрубка, у которого D = 10 см.
4. Создание полукруглых вырезов на стенках обоих баллонов.
5. Устройство прорезей для колосниковой решётки. С внешней стороны к ней приваривается арматура.
6. Приваривание зольника, дверок и ножек.
7. Сварка дверок по параметрам. На участках их стыка с рамой ставится уплотнитель. Монтируются створки и ручки.
8. Изготовление внутренних перегородок. Для этого применяются вырезанные части баллонных стенок. Они привариваются.
9. Сварка обеих баз.
10. Монтаж патрубка для дымоотвода.
11. Присоединение рёбер к обоим корпусам.

Работа с дверками имеет некоторые тонкости. С внутренней их стороны следует приварить узкие полоски из металла. Они образуют канал. В него помещается специальный шнур для уплотнения (графитно-асбестовый).

После указанных стадий поверхности следует обезжирить и покрыть термоустойчивой краской. Только перед этим протопите аппарат основательно, чтобы старая краска сошла полностью. А новой требуется три слоя. Последующий слой наносится после полного высыхания предыдущего.

Из газового баллона

В любой печи из металла слабыми местами являются швы, поскольку именно они под влиянием перепадов температур начинают разрушаться в первую очередь.

Именно поэтому был найден оптимальный выход из ситуации – изготовление печи для бани из баллона, а также из трубы. Количество швов в этом случае минимум.

Помимо прочего, баллоны представляют собой практически полностью готовую емкость для обустройства каменки. Достаточно лишь вырезать несколько отверстий и установить на них двери.

Оптимальное решение для небольшой парной

В случае, если в вашей бане относительно небольшая парная, для изготовления печи можно взять маленький баллон. В большинстве случаев применяют баллоны емкостью 27 литров, поскольку у них довольно удачные габариты: высота – 50 см, а диаметр – 30 см. Также отличная толщина стенок в 6 мм позволит изготовить великолепную печь с хорошими техническими характеристиками и долгим сроком эксплуатации.

Необходимые материалы для изготовления

Для того, чтобы сделать максимально функциональную и экономичную печь для бани из баллона своими руками, понадобится:

1. Вода;
2. Болгарка;
3. Пустой баллон;
4. Сетка и стойки из металла;
5. Сварочный аппарат;
6. Ножницы для резки металла;
7. Вытяжная труба;
8. Стальные петли;
9. Камни;
10. Фломастер или маркер;
11. Шланг.

Лучше всего использовать пустой баллон из-под пропана, поскольку у него довольно плотные металлические стенки. Благодаря данным техническим характеристикам, он довольно быстро накапливает тепло и долго его сохраняет.

Внимание! Первое, что нужно сделать при изготовлении печи для бани из газовой трубы – удалить из баллона остатки газа. Сделать это совершенно просто, достаточно лишь залить в него воду

Дело в том, что вода вытесняет остатки газов из емкости. Когда баллон будет полностью наполнен, воду нужно слить в ведро. После этого приступаем к срезу крана и созданию печи

Сделать это совершенно просто, достаточно лишь залить в него воду. Дело в том, что вода вытесняет остатки газов из емкости. Когда баллон будет полностью наполнен, воду нужно слить в ведро. После этого приступаем к срезу крана и созданию печи.

Пошаговая инструкция по изготовлению

1. В очищенной от остатков газа емкости проделываются отверстия для трубы. Для этих целей используем болгарку. Помимо этого, нужно проделать отверстия в торце баллона, оно должно быть меньшего диаметра, нежели разъем для дымохода. По центру баллона необходимо прорезать дверь, дабы можно было легко и просто добавлять дрова, а также прочищать печь изнутри;
2. Далее при помощи той же самой болгарки необходимо срезать ручки в верхней части баллона;
3. На одной из сторон следует проделать дрелью множество отверстий для колосников. Поверх отверстий закрепляется металлический купол. Крепится он при помощи сварки. Так получается ящик для золы;
4. На ящик, а также к топке крепятся дверцы, а у задней части баллона – патрубок для дымохода.

Как использовать

Следует позаботиться о выводе дымохода за пределы банного помещения. Это очень трудоемкий и кропотливый процесс, который в большинстве случаев требует вмешательства опытного мастера.

Далее вовнутрь печи необходимо поместить дрова и поджечь их. Сверху баллона размещаются крупные камни, которые будут получать тепло от раскаленного баллона и отдавать его помещению. Для того, чтобы получить большое количество пара, периодически следует поливать горячие камни водой.

Прямоугольная буржуйка с отражателем

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

• Наброски и простой чертеж конструкции с указанием всех основных размеров
• Листовой металл (его количество зависит от желаемых габаритов печи)
• Стальные уголки (толщина 4-5 мм)
• Металлическая трубка 25-30 мм
• Труба 180 мм
• Сварочный аппарат
• Рабочий ручной и электрический инструмент

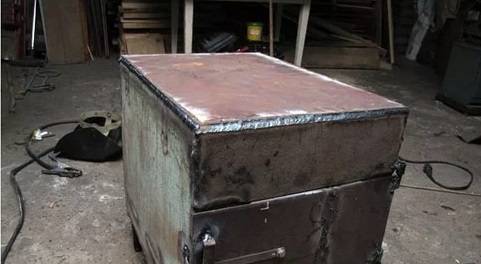

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

1. Дымооборот
2. Топка
3. Зольник

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

1. Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
2. Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

• Расстояние между пластинами – около 5 см
• Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается будущая крышка буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Далее необходимо приварить ручки для дверок для буржуйки, защелки и завесы. Последние рекомендуется сделать самому из толстого прута и стальной трубки. Сложности такая работа составить не должна.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.
