Пошаговая инструкция создания печи на отработке в гараж своими руками

Принцип действия буржуйки

Работа буржуйки основана на явлении пиролиза. У такой печи, где топливом является отработка масла, есть 2 основных отделения: бак и камера сгорания, находящиеся на разных уровнях. Первое предназначено для заливки отработки и ее сгорания.

В другом отделении, расположенном выше, происходит дожиг продуктов горения отработки, смешанных с воздухом. На первом этапе температура относительно умеренная, а на втором намного выше — до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отделения. В первую камеру он попадает через отверстие, предназначенное для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, посредством которой регулируют объем подачи воздуха.

Несмотря на то что конструкция печи очень простая, к дымоходу буржуйки предъявляются повышенные требования. Для эффективного отведения продуктов сгорания нужно заготовить прямую трубу диаметром более 10 см и длиной более 400 см. Изгибы и горизонтальные участки крайне нежелательны. Кроме прямого предназначения труба также выполняет роль остаточного теплообменника

Доступ воздуха во второй бак обеспечивают отверстия диаметром около 9 мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как формой, так и размером, но принцип действия один.

Мощность печи-буржуйки пропорциональна объему нижнего бака. Чем он объемней, тем реже придется добавлять отработку. Иногда эту емкость делают очень массивной, вмещающей около 30 л использованного масла.

Усовершенствование простой конструкции печки на отработке предоставило возможность изобрести агрегат для обустройства гаража, в котором приятно будет помыть руки горячей водой, или небольшой частной баньки:

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

• внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
• толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
• длина горелки должна быть больше значения ее диаметра;
• оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
• трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
• дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
• допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

1. чертеж;
2. сварочный аппарат и электроды;
3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
4. стальные уголки или арматура;
5. набор сверл и дрель;
6. стальные листы толщиной 4 и 6 мм;
7. трубы для дымохода и горелки;
8. молоток;
9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
3. В верхнем баке устанавливаем перегородку.
4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Как сделать печку на отработке своими руками

Перед изготовлением печи баллон необходимо почистить изнутри

Баллон освобождают от конденсата, поласкают водой. Верх баллона срезают по отметке, оставляют для изготовления крышки. Снизу емкости приваривают опору для устойчивости из уголков.

На 10 см от верха сверлят отверстие для выхода дыма, в него помещают отвод-патрубок 40 см, куда приваривают отвесную трубу высотой около четырех метров и выводят ее за пределы помещения.

Металл разрезают по размерам чертежа для сборки кожуха, ящика, камеры дожига. Если отсек догорания имеет сгиб вверху, торец трубы формируют под 45°. Крышку делают из стального листа.

В топливном отделении вырезают два отверстия для выхода паров и заправки масляного топлива. Трубу из топки стыкуют с патрубком отсека догорания. В трубе делают отверстия в три ряда диаметром 8 – 9 мм. Из стали изготавливают заслонку для координации подачи воздуха.

Как пользоваться печью

Чтобы задекорировать печь и сделать ее более привлекательной внешне, можно изготовить специальную краску. Пропорции ингредиентов такие: на 500 г жидкого стекла понадобится 200 г пудры алюминия и 20 г мела. Краски получается много, так что можно пропорционально уменьшить количество ингредиентов.

После интенсивного встряхивания все компоненты перемешиваются, и краску можно смело наносить на печь обычной кистью.

Обратите внимание на ряд правил безопасности в процессе эксплуатации печи:

устанавливать агрегат нужно подальше от сквозняков; недалеко от печи нельзя оставлять легко воспламеняющиеся предметы и вещества; со всех сторон печи должно быть около 50 см зазора; важно избегать попадания воды в емкость с маслом, поскольку это приведет к расплескиванию кипящего топлива через горелку; дымоход должен быть герметично соединен с агрегатом; топливом для такой печи может быть только техническое масло. Прогрев печи до рабочих температур происходит в течение 5 минут

В бак для топлива заливают отработку на 2/3 его емкости, а сверху вливают около 20-30 г растворителя или бензина. Поджигают фитиль на проволоке и сквозь отверстие для заливки масла поджигают им бензин. Так масло будет быстрее разогреваться, чтобы началось испарение. Когда пары загорятся в горелке можно увидеть устойчивое пламя, подпитывающееся поступающим кислородом. С помощью поддувала можно слегка регулировать интенсивность горения

Прогрев печи до рабочих температур происходит в течение 5 минут. В бак для топлива заливают отработку на 2/3 его емкости, а сверху вливают около 20-30 г растворителя или бензина. Поджигают фитиль на проволоке и сквозь отверстие для заливки масла поджигают им бензин. Так масло будет быстрее разогреваться, чтобы началось испарение. Когда пары загорятся в горелке можно увидеть устойчивое пламя, подпитывающееся поступающим кислородом. С помощью поддувала можно слегка регулировать интенсивность горения.

Обратите внимание, что горящую печь без надзора оставлять нельзя. https://www.youtube.com/embed/I9qSBH2boCc

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

• стальная труба диаметром 100 м, длиной 2000 мм;
• вентиль с резьбой ½ дюйма;
• стальной уголок с полкой 50 мм, метр или немного больше;
• хомуты;
• петли;
• кусок шланга для подачи топлива;
• автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
• еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;

2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;

3. из стального листа делаем дно камеры дожига;

4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;

5. готовую горелку вваривают в дно камеры дожига;

6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;

7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;

8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;

9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;

10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

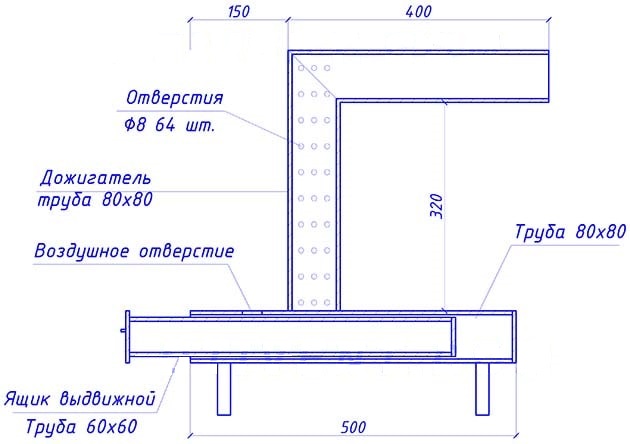

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

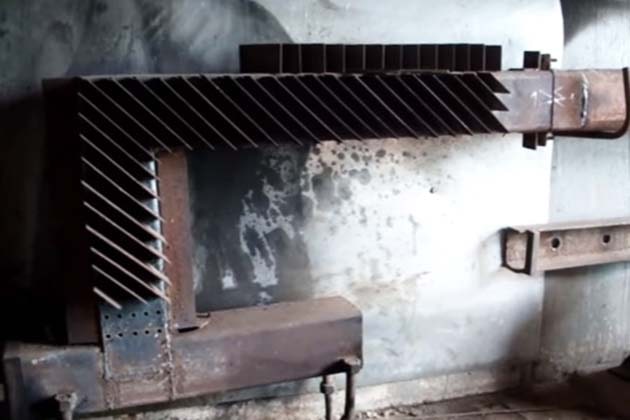

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Как сделать буржуйку на отработке своими руками

Для наглядности рассмотрим основные этапы изготовления буржуйки.

1. Формирование камер горения. Для этого подготовленные стальные полосы сгибают в кольцо и фиксируют с помощью струбцин. Сваривают соединение кольца. Струбцины отпускают после остывания сварочного шва.

2. По диаметру колец вырезают круги из листового металла. В кругах проделывают технологические отверстия для соединительной трубы, патрубка дымохода и крышки отверстия загрузки топлива.

3. Подготовленные кольца сваривают с кругами. Тем самым формируют камеры сгорания топлива. Нужно проверять герметичность сварочных швов. Нижнюю камеру сгорания (куда загружается отработка) лучше делать разборной. Это упростит обслуживание печи в случае необходимости её очистки.

4. В верхней камере сгорания оборудуют технологическую перегородку из металла той же толщины что и основная конструкция.

5. Для удобства сборки сначала собирают верхнюю камеру сгорания. Её оборудуют патрубком дымохода и соединительной трубой с просверлёнными отверстиями.

6. К свободному торцу соединительной трубы приваривают нижнюю камеру сгорания.

7. Завершающий этап. К нижней камере сгорания приваривают ножки, предварительно выставив печь по уровню на ровной поверхности. Приваривают поддерживающую планку из уголка. Планка устанавливается между камерами сгорания. Она обеспечивает жёсткость и устойчивость всей конструкции. При желании, буржуйка окрашивается жаростойкой краской.

Общие принципы работы печи для гаража или дачи на отработке

Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.

На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.

Итак:

• в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
• после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» — горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
• при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
• нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.

Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).

Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.

Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.

Особенности устройства дымохода

Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения

Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты

Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.

Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.

Плюсы и минусы использования отработанного масла

Достоинства использования отработанного масла:

• при сгорании масла нет гари и копоти
• простота эксплуатации
• пожаробезопасность (само по себе отработанное масло не горит, горят только его пары)

Недостатки использования отработанного масла:

• отработанное неочищенное масло из техносервисов не подходит для котлов, потому что оно содержит много примесей, воду, спирты и пр. Использование такого неочищенного масла приведёт к засорению фильтра, форсунок, а то и вообще может взорваться в блоке подогрева топлива. Поэтому отработанное масло нужно очищать и фильтровать, что в домашних условиях сделать невозможно. Подготовленное очищенное отработанное масло стоит примерно 12 рублей за литр (солярка стоит от 28,4 рублей за литр).
• любой автосервис и государственное автотранспортное предприятия обязаны заключать договоры с фирмами, занимающимися утилизацией отработанного масла. Т. е. они платят деньги за то, чтобы от него избавиться, то, соответственно, не будут за просто так раздавать отработанное масло налево и направо.
• отработанное масло нельзя держать в холоде. На улице оно замёрзнет, поэтому необходимо либо хранить масло в отапливаемом помещении, либо зарывать бочку на глубину промерзания земли.

Порядок изготовления печи из листов стали

Прежде всего, нужно подобрать подходящий детальный чертеж с размерами. Согласно ему изготавливают заготовки для печи.

Элементы емкости для топлива изготавливают из стали толщиной 4 мм, а вот крышку резервуара и дно топливной камеры нужно делать из 6 мм стали.

Стальной лист укладывают на плоскую поверхность, наносят на него разметку и болгаркой вырезают детали нужного размера. Окалину и наплывы счищают надфилем.

Из стали 4 мм толщины вырезают полоску 115 мм ширины, которую на станке сгибают в трубу сечением 34-34,5 см. Концы листа заваривают сваркой – это будет труба резервуара с маслом.

Крышку для емкости с маслом (круг сечением 34,5 см) вырезают из такой же стали. Эту крышку нужно приварить к трубе. Кроме того, на нее приваривают 4 ножки из уголков.

Полоску шириной в 6 см вырезают из стали 6 мм толщины. Эту полоску скручивают в кольцо сечением 35,2 см. Из той же стали вырезают круг такого же диаметра, как и кольцо (35,2 см). В центре круга прорезают отверстие сечением 10 см для дымовой трубы. Отступив от него 4 см, вырезают еще одно отверстие, сечением 5-6 см для заливки масла. Подготовленный круг приваривают к кольцу. Это будет бак для заливки масла.

Из стали 6 мм толщины вырезают еще один круг сечением 35,2 см. Отступив немного от края круга, нужно прорезать отверстие 10 см в диаметре. Между центром круга и центральной точкой отверстия должно быть около 11 см. В это отверстие будет вставляться патрубок для стыковки с дымоходом.

Патрубок делают из 10 см трубы, его длина составляет 13 см.

Далее нужно вырезать прямоугольную пластину 7 см в ширину и 33 см в длину из 6 мм стали. Она послужит перегородкой. Пластину приваривают внутри кольца сечением 35,2 см поближе к отверстию для патрубка. После этого в отверстие вставляют выхлопной патрубок 13 см в высоту.

Следующий шаг – изготовление горелки. На трубе в нижней части нужно проделать 48 отверстий 9 мм в диаметре, расположив их в 6 рядов по 8 штук в каждом с отступом между ними в 6 см.

Эту трубу вставляют в крышку резервуара для масла, которую вырезали из 4 мм стали

Важно удостовериться, что труба стоит ровно и плотно. Если потребуется, подогнать уровень можно болгаркой и напильником

После этого детали сваривают между собой, а швы зачищают.

В бак для заливки масла вставляют выхлопной патрубок 16 см длины.

Теперь верхнюю и нижнюю части резервуара можно соединить, но не сваривать – просто вставив друг в друга. Для прочности поверх емкости надевают уплотнительное кольцо сечением 35,4 см. Уровень поможет проверить горизонтальность конструкции и точность состыковки деталей.

Далее приваривают трубу горелки к баку для заливки масла. С другой стороны к ней нужно приварить конструкцию, соединенную кольцом. Прежде чем начинать сварку, стоит проверить уровни и правильность монтажа элементов. Поверх отверстия для заливки масла нужно приделать круглую задвижку.

Труба 4 м в длину послужит дымоходом. За пределами дома дымоход должен быть расположен только вертикально, чтобы в него не задувал ветер.

Изготовление

Как сделать печь для гаража на отработке своими руками? Приведенная на чертеже конструкция достаточно популярна, а значит, все нюансы в процессе ее изготовления хорошо изучены.

Для ее постройки нужен листовой металл толщиной 4 и 6 мм, чуть больше 4 метров стальной трубы диаметром 100 миллиметров для камеры сгорания и дымохода, а также уголок или трубка для изготовления ножек печи.

В процессе работы понадобится сварочный аппарат, желательно — полуавтомат, но при достаточном навыке можно обойтись и ручной электросваркой.

Начнем изготовление с корпуса резервуара. Из четырехмиллиметрового листа нужно вырезать круглое основание масляного бака и его боковую обечайку. Согнув ее и сварив стык краев, полученное кольцо сплошным швом приваривается к днищу

Здесь важно обеспечить качество сварки, чтобы избежать протечек масла. К днищу приварите нарезанные из уголка или трубы ножки.
Далее изготовьте крышку

Ее обечайка делается с таким расчетом, чтобы она плотно обхватывала стенки бака. Для этого полосу лучше всего вырезать с определенным запасом по длине, обернуть ее вокруг стенок резервуара и в таком положении проварить стык внахлест. После этого она сваривается с вырезаемой из шестимиллиметрового листа крышкой.
В центре крышки прорезается отверстие под камеру сгорания, а ближе к краю — под дроссель. Так как при помощи болгарки трудно прорезать такие отверстия ровно, их лучше делать не выступающими за края 100-миллиметровой трубы. По размеру заливного отверстия вырезается и через отверстие около края присоединяется болтом или заклепкой поворотный дроссель. Смещая его из стороны в сторону, Вы сможете регулировать поступление воздуха в бак.
Камера сгорания изготавливается из отрезка стамиллиметровой трубы, после чего в ее стенках сверлятся отверстия согласно чертежу, а она сама приваривается к крышке маслобака. После этого сваривается камера дожига. Главное при ее изготовлении — это соблюсти указанное на чертеже взаимное расположение входного и выходного отверстий, а также перегородки — это обеспечит печи хорошую эффективность.
Из остатка трубы изготовьте дымоход. Для печи выбранного нами типа его оптимальная длина по вертикали должна находиться в пределах четырех метров. Место, где дымоход проходит сквозь стену или крышу, качественно уплотните асбестом.

Розжиг и обслуживание

Залейте в масляный бак литр отработанного моторного масла. Установив, за какое время оно будет израсходовано, в дальнейшем Вы сможете рассчитывать заправку печи по тому, какое время планируете провести в гараже.

Далее сверху налейте некоторое количество бензина, растворителя либо другой воспламеняющейся жидкости и подожгите ее с помощью факела, который проще всего сделать, намотав на конец сварочного электрода тряпку, смоченную в том же бензине.

Пока печь будет разогреваться, оставьте дроссель полностью открытым.

Если она погаснет до того, как сможет поддерживать горение пиролизом, снова воспользуйтесь факелом.

Момент подхода печи к рабочему режиму можно понять как по усилению пламени, так и увеличению тяги через заливное отверстие.

В нем становится видно начало закипания масла. После этого несколько прикройте дроссель в зависимости от требуемой интенсивности горения.

Обслуживание пиролизной печи достаточно просто. В зависимости от качества и степени загрязненности применяемого топлива (минеральные масла обычно дают больше шлама) регулярно снимайте крышку с масляного бака и удаляйте негорючий осадок металлическим совком.

Удобнее всего это делать перед очередной растопкой печи.

Что же касается техники безопасности при использовании печи, работающей на саможоге отработанного масла, нужно соблюдать следующие правила:

1. Не располагайте рядом с ней легковоспламеняющиеся предметы — во время работы она разогреется до высокой температуры.
2. Отстаивайте масло, чтобы осадить возможные примеси воды: ее попадание в бак недопустимо!
3. В экстренном случае тем более нельзя тушить печь водой. Обязательно держите в гараже заправленный углекислотный огнетушитель.

Читайте о том, как сделать в гараже погреб, смотровую яму, кессон и подвал.

Самодельная буржуйка

Бюджетный вариант отопления в виде самодельной буржуйки потребует оборудования дымохода и наличия притока воздуха. Устанавливать конструкцию нужно в месте, отдаленном от легковоспламеняющихся предметов и жидкостей. Достоинства буржуйки:

• простота обслуживания;
• отсутствие необходимости устанавливать фундамент;
• быстрое повышение температуры;
• возможность разогреть пищу.

Для изготовления прямоугольной печки, функционирующей на дровах, используют листы металла. Из бочки или широкой трубы получится круглая печь. В любой модели толщина стенки должна быть не меньше 5 мм. Дымоход изготавливается из трубы, имеющей диаметр от 10 см и стенки не менее 3 мм. Ее необязательно выводить на крышу, можно сделать отверстие в стене, главное, чтобы угол наклона трубы был не меньше 30 градусов.

Конструкция буржуйки:

1. Топка для закладывания дров или угля. Ее размеры выбираются произвольно.
2. Колосниковая решетка, служащая основой для топлива и обеспечивающая тягу в печи. Расстояние между прутьями зависит от размера топлива.
3. Зольник – камера для остатков топлива, расположенная под топкой. Обычно это выдвигающийся ящик, который очищают при накоплении золы.

Для изготовления прямоугольной буржуйки вырезают из стального листа две боковые части, дно, заднюю и переднюю часть, варочную панель. Под закладку колосников на боковые заготовки приваривается уголок. В задней стенке высверливается проход диаметром 10 см для патрубка дымохода. В передней части обшивки вырезаются прямоугольные отверстия для дверки топки и поддувала. Дверцы можно приобрести или изготовить самостоятельно из вырезанного куска металла, обварив его рамкой, и приделав навесы, задвижку и ручку. Все заготовки свариваются, и устанавливается дымоход. Стену за трубой стоит прикрыть металлом или асбестом. Буржуйка устанавливается на приваренные ножки или просто на кирпичи. Недостатком использования буржуйки является быстрое остывание после затухания топлива.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста — организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие — выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата произвольные и могут меняться при подборе труб другого сечения

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Здесь мастер для лучшей теплоотдачи приделал конвекционные ребра из стальной полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину — 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Один из простых способов отбора тепла — подключение печки к горизонтальной трубе длиной 3-4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача — добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3-5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Как это работает

Та часть баллона, которая была срезана изначально, будет использована как емкость для отработки. Не забывайте о том, что использовать вместо масла керосин или бензин нельзя ни в коем случае – это чревато взрывом. При желании, вы можете использовать готовую конструкцию не только для обогрева помещения, но и в качестве плиты для готовки еды. Достаточно приварить стальной прямоугольник к крышке.

Две трети емкости заполните маслом, для розжига можно добавить чуть-чуть керосина или бензина, подойдет и тряпка, смоченная в одной из этих жидкостей. Спустя 3-5 минут весь бензин выгорит и работать начнет, непосредственно, отработка.

После окончания эксплуатации следует почистить (хотя бы частично) сам баллон – достаточно хорошенько постучать крышкой сверху по конструкции, чтобы весь нагар отпал.

Выводы и полезное видео по теме

Автор этого материала рассказывает о своем опыте изготовления буржуек, работающих на отработке. Возможно, некоторые его утверждения и спорны, но в целом есть много полезного:

Усовершенствованная конструкция печки-буржуйки. Подробностями ее создания делится автор этого видеоролика:

Своим изобретением делится этот автор видеоматериала:

У печи-буржуйки простая конструкция, но чтобы изготовить ее своими руками, нужны чертежи с точными размерами. Конструкция, изготовленная на «глазок», не только не обеспечит теплом, но и станет источником разных неприятностей в виде копоти, разбрызганного масла и многочисленных переделок.

Приступать к изготовлению такого агрегата имеет смысл только тогда, когда есть возможность обеспечить его топливом. Иначе ее эксплуатация будет невыгодной экономически.

Возможно, у вас уже есть опыт самостоятельного изготовления печки-буржуйки? Поделитесь, пожалуйста, ценными советами с нашими читателями. Оставляйте комментарии в расположенном ниже блоке. Здесь же вы можете задать интересующий вопрос по теме статьи, а мы постараемся оперативно на него ответить.
