Гост 19257-73 отверстия под нарезание метрической резьбы. диаметры

Технология нарезания резьбы в отверстиях

Перед началом формирования резьбовых канавок с помощью инструмента сверлится отверстие. В зависимости от конструктивных особенностей оно может быть сквозным или глухим. Сверло сконструировано так, что винтовая поверхность выводит основную часть стружки. Но следует помнить, что внутри может оставаться определенная часть остатков от сверления. Поэтому, если позволяет масса и внешние параметры, производят вытряхивание на специальные уловители.

На громоздких изделиях подобные операции выполнить трудно, поэтому выдувают струей сжатого воздуха.

Внимание! Органы зрения и дыхания должны быть защищены от продуктов, которые могут оказаться внутри отверстий.

Начинающие мастера часто интересуются, какой диаметр должен быть в отверстии, где требуется нарезать резьбу. Самое простое – это воспользоваться формулой:

D_отв = 0,8·М, мм,

здесь D_отв – диаметр отверстия, мм;
М – размер метрической резьбы по номеру.

Для большинства металлов подобное определение будет достаточным. Возможно, потребует приложить несколько большее усилие при выполнении работы, но результат будет удовлетворительным.

Например, для М6 нетрудно подсчитать по приведенной формуле требуемое значение сверла по металлу. Оно получится равным D_отв = 6 · 0,8 =4,8 мм.

Для более точного определения используют специальные таблицы.

Таблица 1: Размеры отверстий для нарезания метрической резьбы

Номи-нальный диаметр	Стандартный шаг	Мелкий шаг
Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр с учетом смятия, мм	Рекомен- дуемый диаметр сверла, мм	Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр с учетом смятия, мм	Рекомен- дуемый диаметр сверла, мм
М4	0,70	3,393	3,323	3,3	0,50	3,567	3,517	3,5
М5	0,80	4,307	4,227	4,2	0,50	4,567	4,517	4,5
М6	1,00	5,133	5,033	5,0	0,75	5,350	5,275	5,3
М7*	1,00	6,133	6,033	6,0	0,80	6,307	6,227	6,2
М8	1,25	6,917	6,792	6,8	1,00	7,133	7,033	7,0
М9*	1,25	7,917	7,792	7,8	1,00	8,133	8,033	8,0
М10	1,50	8,700	8,550	8,6	1,25	8,917	8,792	8,8
М11*	1,50	9,700	9,550	9,6	1,00	10,133	10,033	10,0
М12	1,75	10,484	10,309	10,3	1,50	10,700	10,550	10,6
М13*	1,75	11,484	11,309	11,3	1,50	11,700	11,550	11,6
М14	2,00	12,267	12,067	12,1	1,50	12,700	12,550	12,6
М15*	2,00	13,267	13,067	13,1	1,75	13,484	13,309	13,3
М16	2,50	13,834	13,584	13,6	1,50	14,700	14,550	14,6
М18	2,50	15,834	15,584	15,6	1,50	16,700	16,550	16,6
М20	2,50	17,834	17,584	17,6	1,50	18,700	18,550	18,6
М22	2,50	19,834	19,584	19,6	2,00	20,267	20,067	20,1
М24	3,00	21,400	21,100	21,1	2,00	22,267	22,067	22,1
М25*	3,00	22,400	22,100	22,1	2,00	23,267	23,067	23,1
М27	3,00	24,400	24,100	24,1	2,00	25,267	25,067	25,1
М30	3,50	26,967	26,617	26,6	2,50	27,834	27,584	27,6
М33	3,50	29,967	29,617	29,6	2,50	30,834	30,584	30,6
М36	4,00	32,534	32,134	32,1	3,00	33,400	33,100	33,1
М39	4,00	35,534	35,134	35,1	3,00	36,400	36,100	36,1
М40*	4,00	36,534	36,134	36,1	3,00	37,400	37,100	37,1
М42	4,50	38,100	37,650	37,7	3,50	38,967	38,617	38,6
М45	4,50	41,100	40,650	40,7	3,50	41,967	41,617	41,6
М48	5,00	43,667	43,167	43,2	4,00	44,534	44,134	44,1

* – специальные типы резьбы.

Таблица 2: Размеры отверстий для нарезания дюймовой резьбы

Номи- нальный диаметр	Стандартный шаг	Мелкий шаг
Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр сучетом смятия, мм	Рекомен- дуемый диаметр сверла, мм	Шаг резьбы, мм	Теоре- тический внутрен- ний диаметр, мм	Требуемый диаметр сучетом смятия, мм	Рекомен- дуемый диаметр сверла, мм
1/16″	0,40	1,203	1,163	1,2	0,30	1,328	1,298	1,3
1/12″	0,50	1,636	1,586	1,6	0,45	1,727	1,682	1,7
1/8″	0,60	2,598	2,538	2,5	0,50	2,742	2,692	2,7
1/10″	0,65	1,915	1,850	1,9	0,55	2,063	2,008	2,0
1/6″	0,70	3,561	3,491	3,5	0,50	3,753	3,703	3,7
3/16″	1,00	3,801	3,701	3,7	0,80	4,069	3,989	4,0
1/4″	0,75	5,629	5,554	5,6	0,75	5,700	5,625	5,6
5/16″	0,95	7,024	6,929	6,9	0,80	7,244	7,164	7,2
3/8″	1,10	8,468	8,358	8,4	0,95	8,702	8,607	8,6
7/16″	1,30	9,863	9,733	9,7	1,10	10,159	10,049	10,0
1/2″	1,55	11,210	11,055	11,1	1,34	11,539	11,405	11,4
9/16	1,60	12,750	12,590	12,6	1,40	13,074	12,934	12,9
3/4″	1,65	17,464	17,299	17,3	1,50	17,750	17,600	17,6
1″	2,54	22,959	22,705	22,7	1,89	23,762	23,573	23,6
1 1/4″	3,25	28,627	28,302	28,3	2,80	29,324	29,044	29,0
1 1/2″	4,25	34,015	33,590	33,6	3,72	34,876	34,504	34,5
1 3/4″	5,20	39,452	38,932	38,9	4,35	40,680	40,245	40,2
2″	6,34	44,707	44,073	44,1	5,64	45,913	45,349	45,3

Технология нарезания внутренней резьбы

Как уже говорилось выше, перед началом работы надо просверлить отверстие, диаметр которого должен точно подходить под резьбу определенного размера. Следует иметь в виду: если диаметры отверстий, предназначенных под нарезание метрической резьбы, выбраны неверно, это может привести не только к ее некачественному выполнению, но и к поломке метчика.

Учитывая тот факт, что метчик, формируя резьбовые канавки, не только срезает металл, но и продавливает его, диаметр сверла для выполнения резьбы должен быть несколько меньше, чем ее номинальный диаметр. Например, сверло под выполнение резьбы М3 должно иметь диаметр 2,5 мм, под М4 – 3,3 мм, для М5 следует выбирать сверло диаметром 4,2 мм, под резьбу М6 – 5 мм, М8 – 6,7 мм, М10 – 8,5 мм, а для М12 – 10,2.

Читать также: Номинальный диаметр резьбы винта

Таблица 1. Основные диаметры отверстий под метрическую резьбу

Таблица 2. Диаметры отверстий под дюймовые резьбы

Все диаметры сверл под резьбу ГОСТ приводит в специальных таблицах. В таких таблицах указаны диаметры сверл под выполнение резьбы как со стандартным, так и с уменьшенным шагом, при этом следует иметь в виду, что для этих целей сверлятся отверстия разных диаметров. Кроме того, если резьба нарезается в изделиях из хрупких металлов (таких, например, как чугун), диаметр сверла под резьбу, полученный из таблицы, необходимо уменьшить на одну десятую миллиметра.

Диаметры сверл под метрическую резьбу можно рассчитать самостоятельно. От диаметра резьбы, которую требуется нарезать, необходимо вычесть значение ее шага. Сам шаг резьбы, размер которого используется при выполнении таких вычислений, можно узнать из специальных таблиц соответствия. Для того чтобы определить, какого диаметра отверстие необходимо выполнить с помощью сверла в том случае, если для резьбонарезания будет использоваться трехзаходный метчик, надо воспользоваться следующей формулой:

До = Дм х 0,8, где:

До – это диаметр отверстия, которое надо выполнить с помощью сверла,

Дм – диаметр метчика, которым будет обрабатываться просверленный элемент.

Схема нарезания внутреней резьбы метчиком

Воротки, в которые вставляется резьбовой метчик, могут иметь простейшую конструкцию или оснащаться трещоткой. Работать такими приспособлениями с зафиксированными в них инструментами следует очень аккуратно. Чтобы получить качественную и чистую резьбу, вращение метчика по часовой стрелке, совершаемое на пол-оборота, необходимо чередовать с его проворачиванием на одну четвертую оборота против хода резьбы.

Резьба будет нарезаться значительно легче, если в процессе выполнения этой процедуры использовать смазку. Роль такой смазки при нарезании резьбы в изделиях из стали может играть олифа, а при обработке алюминиевых сплавов – спирт, скипидар или керосин. Если таких технических жидкостей нет под рукой, то для смазки метчика и нарезаемой резьбы можно использовать обычное машинное масло (однако оно обладает меньшим эффектом, чем перечисленные выше вещества).

Резьбовые соединения широко применяются в устройстве различных механизмов и машин. Болты, шпильки, винты, гайки – это универсальные, взаимозаменяемые крепежные изделия. Однако бывают случаи, когда требуется нарезать резьбу вручную. Качественно выполнить эту работу поможет специализированный инструмент.

В машиностроении выделяют три основные системы крепежных резьб: метрическую, дюймовую и трубную.

Метрическая резьба получила наибольшее распространение. Она имеет треугольный профиль с углом 60˚. Её основные параметры, диаметр и шаг, выражаются в миллиметрах. Пример обозначения: М16. Это означает, что резьба метрическая, имеет диаметр 16 мм с крупным шагом 2,0 мм. Если шаг мелкий, тогда указывается его значение, например, М16*1,5.

Диаметры дюймовой и трубной резьбы выражаются в дюймах. Шаг характеризуется числом ниток на дюйм. Указанные параметры стандартизированы, поэтому всегда есть возможность подобрать необходимый инструмент.

Какой диаметр отверстия сверлить под метрическую резьбу? — Homo habilis. Журнал для умелых людей

Юрий Макаров Категория: Мастерская : 30 марта 2014 55250

:  5 / 5

Sam Schmidt, flickr.com CC BY

Резьбовые соединения являются одними из самых распространенных типов разъемных соединений. Но если крепежные детали с наружной резьбой (винты, шпильки) чаще всего приобретают готовые, то внутреннюю резьбу при изготовлении детали приходится нарезать самому мастеру. Для этого в детали сверлят отверстие с определенным диаметром.

Диаметр отверстия под внутреннюю резьбу зависит от номинального диаметра резьбы и размера шага резьбы. Обычно это указывается на чертеже в виде обозначения М8х1. Буква «М» обозначает метрическую резьбу, цифра после буквы – номинальный диаметр, цифра после знака «х» — шаг резьбы. Если шаг не указан, то подразумевается основной (крупный) шаг. Основной шаг резьбы является предпочтительным и для каждого размера определен стандартом.

Для каждого сочетания диаметра и шага резьбы существует оптимальный диаметр отверстия. Проще всего этот диаметр определить по таблице, где приведены наиболее употребительные размеры, с которыми может встретиться домашний мастер. Жирным шрифтом в таблице выделен основной шаг резьбы для каждого номинального диаметра. Таблица применима для сталей, чугунов, алюминия и его сплавов, меди.

Резьба	Шаг резьбы	Диаметр отверстия номинальный (предельный)
М2	0,25	1,75–1,77 (1,81)
0,4	1,60–1,62 (1,68)
М2,5	0,35	2,15–2,17 (2,22)
0,45	2,05–2,07 (2,13)
М3	0,35	2,65–2,67 (2,72)
0,5	2,50–2,52 (2,58)
М4	0,5	3,50–3,52 (3,64)
0,7	3,30–3,33 (3,46)
М5	0,5	4,50–4,52 (4,64)
0,8	4,2–4,23 (4,42)
М6	0,5	5,50–5,52 (5,64)
0,75	5,20–5,23 (5,42)
1,0	4,95–5,00 (5,21)
М7	0,5	6,50–6,52 (6,64)
0,75	6,20–6,23 (6,42)
1,0	5,95–6,00 (6,26)
М8	0,5	7,50–7,52 (7,64)
0,75	7,20–7,23 (7,42)
1	6,95–7,00 (7,21)
1,25	6,70–6,75 (6,96)
М9	0,5	8,50–8,52 (8,64)
0,75	8,20–8,23 (8,42)
1	7,95–8,00 (8,21)
1,25	7,70–7,75 (7,96)
М10	0,5	9,50–9,52 (9,64)
0,75	9,20–9,23 (9,42)
1	8,95–9,00 (9,21)
1,25	8,70–8,75 (8,96)
1,5	8,43–8,50 (8,73)
М11	0,5	10,50-10–52 (10,64)
0,75	10,20–10,23 (10,42)
1	9,95–10,00 (10,21)
1,5	9,43–9,50 (9,73)
М12	0,5	11,50–11,52 (11,64)
0,75	11,20–11,23 (11,42)
1	10,95–11,00 (11,21)
1,25	10,70–10,75 (10,96)
1,5	10,43–10,50 (10,73)
1,75	10,20–10,25 (10,56)
М14	0,5	13,50–13,52 (13,64)
0,75	13,20–13,23 (13,42)
1	12,95–13,00 (13,21)
1,25	12,70–12,75 (12,96)
1,5	12,43–12,50 (12,73)
2	11,90–11,95 (12,30)
М16	0,5	15,50–15,52 (15,64)
0,75	15,20–15,23 (15,42)
1	14,95–15,00 (15,26)
1,5	14,43–14,50 (14,73)
2	13,90–13,95 (14,30)
М18	0,5	17,50–17,52 (17,64)
0,75	17,20–17,23 (17,42)
1	16,95–17,00 (17,21)
1,5	16,43–16,50 (16,73)
2	15,90–15,95 (16,30)
2,5	15,35–15,40 (15,88)
М20	0,5	19,50–19,52 (19,64)
0,75	19,20–19,23 (19,42)
1	18,95–19,00 (19,21)
1,5	18,43–18,50 (18,73)
2	17,90–17,95 (18,3)
2,5	17,35–17,40 (17,88)

Уменьшение диаметра отверстия затрудняет нарезание резьбы и может привести к поломке метчика, особенно в твердых материалах. Увеличение диаметра отверстия не позволит нарезать полный профиль, резьба будет ослаблена.

Сверло для сверления отверстий выбирается из имеющегося набора как можно ближе к рекомендуемому диаметру, в крайнем случае – к предельному. Нужно учитывать, что при сверлении отверстий ручной дрелью отверстие неизбежно разбивается, поэтому лучше брать сверло ближе к минимальному рекомендуемому диаметру. Удобно использовать наборы, в которых собраны сверла специально под отверстия для метрической резьбы.

В большинстве случаев домашний мастер редко изготавливает ответственные высоконагруженные детали, поэтому иногда можно допустить некоторое увеличение диаметра отверстия относительно предельного размера.

Если деталь выполняет чисто декоративные функции, не испытывает больших нагрузок и ни при каких обстоятельствах не может создать опасность для человека, запас под резьбу может составлять до 1/3 – 1/5 шага и даже меньше. Например, для резьбы М10х1,5 можно увеличить отверстие до 9,5-9,7 мм. При этом винт или шпилька должны входить в деталь не менее чем на 8-10 полных ниток резьбы.

Таблица рекомендуемых диаметров отверстий под резьбу, мм

d резьбы	Шаг	d сверла	Шаг	d сверла	Шаг	d сверла	Шаг	d сверла	Шаг	d сверла	Шаг	d сверла
2	0.4	1.6	0.25	1.75
3	0.5	2.5	0.35	2.65
4	0.7	3.3	0.5	3.5
5	0.8	4.2	0.5	4.5
6	1	5	0.75	5.2	0.5	5.5
7	1	6	0.75	6.2	0.5	6.5
8	1.25	6.7	1	7	0.75	7.2	0.5	7.5
9	1.25	7.7	1	8	0.75	7.2	0.5	8.5
10	1.5	8.5	1.25	8.7	1	9	0.75	9.2	0.5	9.5
11	1.5	9.5	1	10	0.75	10.2	0.5	10.5
12	1.75	10.2	1.5	10.5	1.25	10.7	1	11	0.75	11.2	0.5	11.5
14	2	12	1.5	12.5	1.25	12.6	1	13	0.75	13.2	0.5	13.5
16	2	14	1.5	14.5	1	15	0.75	15.2	0.5	15.5
18	2.5	15.4	2	16	1.5	16.5	1	17	0.75	17.2	0.5	17.5
20	2.5	17.4	2	18	1.5	18.5	1	19	0.75	19.2	0.5	19.5
22	2.5	19.4	2	20	1.5	20.5	1	21	0.75	21.2	0.5	21.5
24	3	20.8	2	22	1.5	22.5	1	23	0.75	23.2
27	3	23.9	2	25	1.5	25.5	1	26	0.75	26.2
30	3.5	26.4	3	26.9	2	28	1.5	28.5	1	29	0.75	29.2
33	3.5	29.4	3	29.9	2	31	1.5	31.5	1	32	0.75	32.2
36	4	31.9	3	32.9	2	34	1.5	34.5	1	35
39	4	34.9	3	35.9	2	37	1.5	37.5	1	38
42	4.5	37.4	4	37.9	3	38.9	2	34	1.5	40.5	1	41
45	4.5	40.4	4	40.9	3	41.9	2	43	1.5	43.5	1	44
48	5	42.8	4	43.9	3	44.9	2	46	1.5	46.5	1	47

Из таблицы видно, что диаметр сверла меньше наружного диаметра резьбы примерно на величину шага, то есть:

На практике многие домашние мастера постоянно пользуются этой простой формулой, когда нет возможности обратиться к таблице.

Например, для М10х1.5

: Dотв = 10 – 1.5 = 8.5 мм

Этот способ вполне приемлем, когда резьбонарезание выполняется ручным способом в условиях слесарной мастерской. Если планируемое резьбовое соединение в процессе эксплуатации не будет подвергаться серьезным нагрузкам, то можно допустить незначительное увеличение величины отверстия. На сборочном производстве, где требуется высокая точность размеров резьбового профиля, любые отклонения неприемлемы. Диаметры отверстия под резьбу с полем допуска устанавливает ГОСТ 19257-73.

История

Схема «резьбового» сустава у жука тригоноптеруса Долгое время считалось, что резьбовое соединение, наряду с колесом и зубчатой передачей, является великим изобретением человечества, не имеющим аналога в природе. Однако в 2011 году группа учёных из Технологического института Карлсруэ опубликовала в журнале Science статью о строении суставов у жуков-долгоносиков вида Тригоноптерус облонгус, обитающих на Новой Гвинее. Оказалось, что лапы этих жуков соединены с телом с помощью вертлуга, который ввинчивается в коксу (тазик) — аналог тазобедренного сустава у насекомых. На поверхности вертлуга расположены выступы, напоминающие конический винт. В свою очередь, поверхность коксы также снабжена резьбовой выемкой. Такое соединение обеспечивает более надежное крепление конечностей, чем шарнирное, и гарантирует ведущему древесный образ жизни насекомому большую устойчивость.

Применение винтовых поверхностей в технике началось ещё в античные времена. Считается, что первым винт изобрел Архит Тарентский — философ, математик и механик, живший в IV—V веках до н. э. Широко известен изобретённый Архимедом винт, применявшийся для перемещения жидкостей и сыпучих тел. Первые крепёжные детали, имеющие резьбы, начали применяться в Древнем Риме в начале нашей эры. Однако из-за высокой стоимости они использовались только в ювелирных украшениях, медицинских инструментах и других дорогостоящих изделиях.

Широкое применение ходовые и крепёжные резьбы нашли лишь в Средневековье. Изготовление наружной резьбы происходило следующим образом: на цилиндрическую заготовку наматывалась смазанная мелом или краской верёвка, затем по образовавшейся спиральной разметке нарезалась винтовая канавка. Вместо гаек со внутренней резьбой использовались втулки с двумя или тремя штифтами.

В XV—XVI веках началось изготовление трёх- и четырёхгранных метчиков для нарезания внутренней резьбы. Обе сопрягаемые детали с наружной и внутренней резьбой для свинчивания подгонялись друг под друга вручную. Какая-либо взаимозаменяемость деталей полностью отсутствовала.

Предпосылки к взаимозаменяемости и стандартизации резьбы были созданы Генри Модсли (Henry Maudslay) приблизительно в 1800 году, когда изобретённый им токарно-винторезный станок сделал возможным нарезание точной резьбы. Ходовой винт и гайку для своего первого станка он изготовил вручную. Затем он выточил на станке винт и гайку более высокой точности. Заменив первый винт и гайку новыми, более точными, он выточил ещё более точные детали. Так продолжалось до тех пор, пока точность резьбы не перестала увеличиваться.

В течение следующих 40 лет взаимозаменяемость и стандартизация резьб имели место лишь внутри отдельных компаний. В 1841 году Джозеф Витуорт разработал систему крепежных резьб, которая, благодаря принятию её многими английскими железнодорожными компаниями, стала национальным стандартом для Великобритании, названным британским стандартом Витворта (BSW). Стандарт Витворта послужил основой для создания различных национальных стандартов, например, стандарта Селлерса (Sellers) в США, резьбы Лёвенхерц (Löwenherz) в Германии и т. д. Количество национальных стандартов было очень велико. Так, в Германии в конце XIX века было 11 систем резьбы с 274 разновидностями[источник не указан 373 дня

В 1898 году Международный Конгресс по стандартизации резьбы в Цюрихе определил новые международные стандарты метрической резьбы на основе резьбы Селлерса, но с метрическими размерами.

В Российской империи стандартизация резьб на государственном уровне отсутствовала. Каждое предприятие, выпускавшее резьбовые детали, использовало собственные стандарты, основанные на зарубежных аналогах.

Первые мероприятия по стандартизации резьб были предприняты в 1921 году Наркоматом путей сообщения РСФСР. Им на основе немецких стандартов метрической резьбы были выпущены таблицы норм НКПС-1 для резьб, использовавшихся на железнодорожном транспорте. Таблицы включали в себя метрические резьбы диаметром от 6 до 68 мм.

В 1927 году на основе данных таблиц комитетом по стандартизации при Совете труда и обороны был разработан один из первых государственных стандартов СССР — ОСТ 32. В этом же году для резьб по стандарту Витворта был разработан ОСТ 33А. К началу 1932 года были разработаны ОСТ для трапецеидальных резьб на основе модернизированных американских стандартов Acme.

В 1947 году была основана Международная организация по стандартизации (ISO). Стандарты резьбы ISO в настоящее время являются общепринятыми во всем мире, в том числе и в России.

Приспособления

Ручные или автоматические способы нарезания обеспечивают результаты различных классов точности и шероховатости. Так, основным инструментом остается метчик, представляющий собой стержень с режущими кромками.

Устройство метчика

Метчики бывают:

• ручными, для выполнения метрической (М1-М68), дюймовой – ¼-2ʺ, трубной – 1/8-2ʺ;
• машинно-ручными – насадки на сверлильные и прочие станки, используются для тех же размеров, что и ручные;
• гаечными, которые позволяют нарезать сквозной вариант для тонких деталей, с номинальными размерами 2-33 мм.
• Под нарезание метрической резьбы используют комплект стержней – метчиков:
• черновой, имеющий удлиненную заборную часть, состоящую из 6-8 витков, и маркирующийся одной риской у основания хвостовика;
• средний – с заборной частью средней длины в 3,5-5 витков, и маркировкой в виде двух рисок;
• чистовой имеет заборную часть всего в 2-3 витка, без рисок.

Контроль допуска расположения метрической резьбы

При ручной нарезке, если шаг превышает 3 мм, то используют 3 метчика. Если шаг изделия менее 3 мм – достаточно двух: чернового и чистового.

Метчики, применяемые к малой метрической резьбе (М1-М6), имеют 3 канавки, по которым отводится стружка, и усиленный хвостовик. В конструкции остальных – 4 канавки, а хвостовик проходной.

Диаметры всех трех стержней под метрическую резьбу увеличиваются от чернового к чистовому. Последний стержень под резьбу должен иметь диметр равный ее номинальному.

Метчики крепятся в специальные приспособления – держатель инструментов (если он небольшого размера) или вороток. С помощью них осуществляется вворачивание режущего стержня в отверстие.

Подготовку отверстий к нарезке проводят с помощью сверл, зенкеров и токарных станков. Сверлением его образуют, а зенкерованием и растачиванием увеличивают его ширину и повышают качество поверхности. Приспособления используются для цилиндрических и конических форм.

Шаг резьбы

Сверло представляет собой металлический стержень, состоящий из цилиндрического хвостовика и винтовой режущей кромки. К их основным геометрическим параметрам относятся:

• угол винтового подъема, как правило, составляющий 27°;
• угол заострения, который может быть 118° или 135°.

Зенкеры для цилиндрических форм называют цековками. Они представляют собой металлические стержни с двумя, закрученными в спираль резцами и неподвижной направляющей цапфой, чтобы ввести зенкер в полость.

Применение метчика

Прежде чем приступить к резьбонарезанию, надо определить диаметр подготовительного отверстия и выполнить его сверление. Для облегчения этой задачи был разработан соответствующий ГОСТ, который содержит таблицы, позволяющие точно определить диаметр отверстия под резьбу. Эти сведения позволяют легко подобрать размер сверла.

Читать также: Не работает отпариватель в утюге

Для нарезания резьбы метрического типа на внутренних стенках сделанного сверлом отверстия используется метчик – винтообразный инструмент с режущими канавками, выполненный в виде стержня, который может иметь цилиндрическую или коническую форму. На его боковой поверхности есть специальные канавки, расположенные вдоль его оси и разделяющие рабочую часть на отдельные сегменты, которые называются гребенками. Острые края гребенок как раз и являются рабочими поверхностями метчика.

Метчик: конструкция и параметры

Чтобы витки внутренней резьбы получились чистыми и аккуратными, а ее геометрические параметры соответствовали требуемым значениям, ее надо нарезать постепенно, путем поэтапного снятия тонких слоев металла с обрабатываемой поверхности. Именно поэтому с данной целью используют либо метчики, рабочая часть которых по длине разделена на участки с различными геометрическими параметрами, либо наборы таких инструментов. Единичные метчики, рабочая часть которых имеет одинаковые геометрические параметры по всей своей длине, нужны в тех случаях, когда необходимо восстановить параметры уже имеющейся резьбы.

Минимальным набором, при помощи которого можно достаточно качественно выполнить обработку отверстий под резьбу, является комплект, состоящий из двух метчиков – чернового и чистового. Первый срезает со стенок отверстия под нарезание метрической резьбы тонкий слой металла и формирует на них неглубокую канавку, второй не только углубляет сформированную канавку, но и зачищает ее.

Разновидности метчиков для резьбы и их отличия

Минимальный комплект метчиков

Комбинированные двухпроходные метчики или наборы, состоящие из двух инструментов, используются для резьбонарезания в отверстиях небольших диаметров (до 3 мм). Для обработки отверстий под метрическую резьбу большего диаметра необходимо использовать комбинированный трехпроходной инструмент или набор, состоящий из трех метчиков.

Для манипуляций с метчиком применяется специальное приспособление – вороток. Главным параметром таких приспособлений, которые могут иметь различное конструктивное исполнение, является размер посадочного отверстия, который должен точно совпадать с размером хвостовика инструмента.

Некоторые разновидности воротков для метчиков

При использовании набора из трех метчиков, отличающихся как своей конструкцией, так и геометрическими параметрами, следует строго соблюдать последовательность их применения. Отличить их друг от друга можно как по специальным рискам, нанесенным на хвостовики, так и по конструктивным особенностям.

1. Метчик, которым отверстие под нарезание метрической резьбы обрабатывается в первую очередь, отличается минимальным диаметром среди всех инструментов набора и режущими зубьями, верхняя часть которых сильно обрезана.
2. Второй метчик имеет более короткую заборную часть и более длинные гребни. Его рабочий диаметр занимает промежуточное значение между диаметрами остальных инструментов из набора.
3. Третий метчик, которым отверстие под нарезание метрической резьбы обрабатывается в последнюю очередь, характеризуется полными гребнями режущих зубцов и диаметром, который должен точно соответствовать размеру формируемой резьбы.

Комплект из трех метчиков

Метчики используются преимущественно для нарезания резьбы метрического типа. Значительно реже, чем метрические, применяются метчики, предназначенные для обработки внутренних стенок труб. Они в соответствии со своим назначением называются трубными, а отличить их можно по букве G, присутствующей в их маркировке.

Виды метчиков

Спецификация метчиков по способу нарезки резьбы

Проходные (универсальные). Резьба нарезается в один проход. Рабочая часть содержит зубья для разметки и финальной нарезки. Приспособление хорошо подходит для мягких металлов. При работе с прочным материалом требуется прилагать больше усилий.

Комплектные. Для работы используется несколько насадок (две или три) одного размера резьбы. При работе с особо твердыми металлами возможно применение набора из пяти насадок. Резьба создается в несколько этапов.

Начало прокладывается разметочным метчиком, затем выполняется проход более глубокой нарезки, и наконец – финальная часть, когда грани формируются окончательно.

На выполнение задачи уходит больше времени, но при этом качество существенно выше, а вероятность поломки инструмента практически исключена;

Спецификация по применению

Машинные. Хвостовик увеличенной длины. Предназначены для закрепления в патроне электро инструмента.

Машино – ручные. На укороченном хвостовике имеются лыски квадратной структуры. Могут использоваться как в электродрели, так и вручную. Во втором случае применяется специальный вороток – держатель метчиков.

Спецификация по типу отверстия

Для сквозных отверстий. У таких насадок удлиненный заход (острый кончик рабочей зоны), плавно переходящий в рабочий диаметр. Работать с таким метчиком несложно, с нарезкой может справиться электропривод. После прохода инструмент просто выйдет с противоположной стороны заготовки.

Для глухих отверстий. Кончик рабочей зоны срезан на манер фрезы. Это позволяет нарезать резьбу практически на всю глубину отверстия

Работать следует с особой осторожностью, поскольку при достижении дна глухого отверстия, застопорившийся метчик может сломаться. По этой причине практикуется ручная нарезка

Спецификация по типу рабочей зоны

Для работы с различными металлами, форма рабочей зоны (зубцов) может быть прямой, винтовой и с укороченными канавками. Сами зубья располагаются по одной линии или в шахматном порядке. Универсальные конструкции метчиков в мягких и твердых сплавах использоваться не могут.

Популярное: Сверло Форстнера – в чем преимущество перед иными инструментами?

Потому, если вы хотите правильно нарезать резьбу, используйте инструмент, соответствующий типу металла и отверстия.

При нарезании резьбы метчиками и плашками, необходимо точно подобрать сверло и режущий инструмент под используемый в перспективе винт или шпильку.

Технология нарезания внутренней резьбы

Как уже говорилось выше, перед началом работы надо просверлить отверстие, диаметр которого должен точно подходить под резьбу определенного размера. Следует иметь в виду: если диаметры отверстий, предназначенных под нарезание метрической резьбы, выбраны неверно, это может привести не только к ее некачественному выполнению, но и к поломке метчика.

Учитывая тот факт, что метчик, формируя резьбовые канавки, не только срезает металл, но и продавливает его, диаметр сверла для выполнения резьбы должен быть несколько меньше, чем ее номинальный диаметр. Например, сверло под выполнение резьбы М3 должно иметь диаметр 2,5 мм, под М4 – 3,3 мм, для М5 следует выбирать сверло диаметром 4,2 мм, под резьбу М6 – 5 мм, М8 – 6,7 мм, М10 – 8,5 мм, а для М12 – 10,2.

Таблица 1. Основные диаметры отверстий под метрическую резьбу

Таблица 2. Диаметры отверстий под дюймовые резьбы

Все диаметры сверл под резьбу ГОСТ приводит в специальных таблицах. В таких таблицах указаны диаметры сверл под выполнение резьбы как со стандартным, так и с уменьшенным шагом, при этом следует иметь в виду, что для этих целей сверлятся отверстия разных диаметров. Кроме того, если резьба нарезается в изделиях из хрупких металлов (таких, например, как чугун), диаметр сверла под резьбу, полученный из таблицы, необходимо уменьшить на одну десятую миллиметра.

Диаметры сверл под метрическую резьбу можно рассчитать самостоятельно. От диаметра резьбы, которую требуется нарезать, необходимо вычесть значение ее шага. Сам шаг резьбы, размер которого используется при выполнении таких вычислений, можно узнать из специальных таблиц соответствия. Для того чтобы определить, какого диаметра отверстие необходимо выполнить с помощью сверла в том случае, если для резьбонарезания будет использоваться трехзаходный метчик, надо воспользоваться следующей формулой:

Д_о = Д_м х 0,8, где:

Д_о – это диаметр отверстия, которое надо выполнить с помощью сверла,

Д_м – диаметр метчика, которым будет обрабатываться просверленный элемент.

Схема нарезания внутреней резьбы метчиком

Воротки, в которые вставляется резьбовой метчик, могут иметь простейшую конструкцию или оснащаться трещоткой. Работать такими приспособлениями с зафиксированными в них инструментами следует очень аккуратно. Чтобы получить качественную и чистую резьбу, вращение метчика по часовой стрелке, совершаемое на пол-оборота, необходимо чередовать с его проворачиванием на одну четвертую оборота против хода резьбы.

Резьба будет нарезаться значительно легче, если в процессе выполнения этой процедуры использовать смазку. Роль такой смазки при нарезании резьбы в изделиях из стали может играть олифа, а при обработке алюминиевых сплавов – спирт, скипидар или керосин. Если таких технических жидкостей нет под рукой, то для смазки метчика и нарезаемой резьбы можно использовать обычное машинное масло (однако оно обладает меньшим эффектом, чем перечисленные выше вещества).

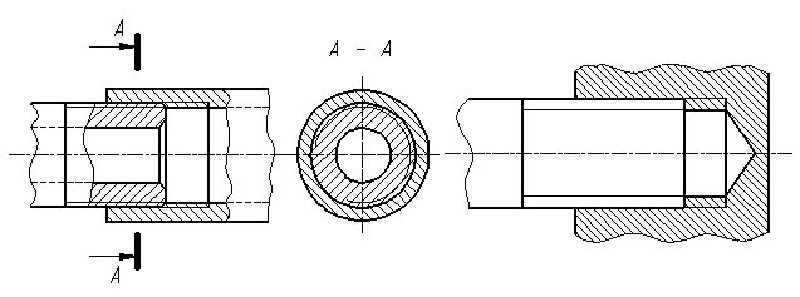

Прочность крепления деталей между собой обеспечивается за счет ввинчивания носителя внешней резьбы во внутреннюю второго изделия

Важно, чтобы параметры их были выдержаны в соответствии со стандартами, тогда такое соединение не нарушится в ходе эксплуатации и обеспечит необходимую герметичность. Потому существуют нормы выполнения резьбы и отдельных ее элементов

Перед нарезкой внутри детали выполняют отверстие под резьбу, диаметр которого не должен превышать ее внутренний. Выполняется это с помощью сверл по металлу, габариты которых приведены в справочных таблицах.
