Основные правила опрессовки системы отопления своими руками

Промывка системы отопления

Если система эксплуатируется свыше 5-ти лет, то перед проведением опрессовки должна предшествовать промывка отопительной системы. На практике это выглядит как слив теплоносителя через специальный кран диаметром 25мм – 32мм на обратной магистрали на элеваторном узле, с последующим неоднократным наполнением и подключением к системе компрессора, который нагнетает сжатый воздух и создает воздушно – водяную смесь в виде шампанского. Промывка делается по стоякам или всей системы. Через сливной кран взвесь сливается в канализацию. Промывка выполняется до осветленной воды. После чего систему последний раз сливают и наполняют уже водой из теплосети – теплоносителем.

Выполнение процедуры промывки предусматривается в соответствии с предусмотренной периодичностью каждый год или один раз в три года. После чего сдается химический анализ воды в лабораторию МОЭК для проверки на жетскость.

Опрессовка отопительных систем многоквартирных домов входит в обязанности Управляющей компании, а административные здания выполняют подрядные организации, имеющие регулярное прохождение аттестации в колледже МОЭК или специализированных учебных заведениях со сдачей экзамена в Ростехнадзоре.

С 2018г в Москве появилось нововведение по тому, как выглядит новый Акт готовности. Для ведения учета в МОЭК акт стал состоять из 5листов, а в 2019г его сократили до 3-х листов. В Акте указывается вся информация о системе отопления, вентиляции и горячем водоснабжении в здании, о тепловом или элеваторном узле, наличии диаметра сопла элеватора, подключению системы к теплосетям и другая информация (Посмотреть, как выглядит новый Акт готовности 2019г.)

Акт готовности теплофикационного оборудования о результатах опрессовки передается в теплоснабжающую организацию и копия в Управу района. Усложнилась и сама процедура подписания опрессовки. После окончания процедуры опрессовки собственник здания должен согласовать выполнение процедуры в нескольких организациях. Акт нужно согласовать: в Управе района, в расчетном отделении МОЭК подписать и поставить штамп об отсутствии задолженности по оплате за отпуск тепла, сдать химический анализ теплофикационной воды и только после этого Акт опрессовки подписывает руководитель МОЭК, который забирает контрольный экземпляр Акта.

Таким образом, процедура сопутствующая опрессовке значительно усложнилась, но четкое соблюдение правил проведения опрессовки позволяют подготовить здание к зиме и предотвратить возникновение проблем в отопительный сезон.

Источник

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.
• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.

• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

• Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
• Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
• Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
• Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования	Испыательное давление	Длительность испытания	Разрешенное падение давления
Элеваторные узлы, водонагреватели	1 МПа(10 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами	0,6 МПа (6 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами	1 МПа (10 кгс/см2)	15 минут	0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	10 минут	0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	30 минут	0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Порядок выполнения опрессовки

Компрессия, которая создана в напорной линии, подаётся в линию возврата или слива. Поскольку в линии нагнетания оно будет очень высоким по сравнению с линией возврата и слива, линия давления проверяется первой. Для этого изолируют возвратную и сливную магистрали.

Как только линия давления проверена, компрессию труб тестируемой линии постепенно увеличивают, до тех пор, пока не будет достигнуто требуемое значение. Затем опрессовка удерживается в линии в течение требуемого промежутка времени, в течение которого производится проверка на утечки.

Если длительность опрессовки превышает продолжительность рабочей смены, организуется многосменное обслуживание всех компонентов  проверяемого контура.

Для гидравлического испытания труб под давлением существует два метода проверки утечек в соединениях — визуальная проверка фланцев и фитингов, а также фиксация результатов при помощи манометра. Компрессия труб возврата и слива проверяется с помощью манометров на коллекторе и на крайнем участке линии нагнетания. Это связано с тем, что линии давления, возврата и слива соединены в единую систему. Таким образом, показания на манометре будут такими же, как и показания опрессовки в обратном трубопроводе.

Если опрессовка труб прошла успешно, то производят  сброс компрессии труб в напорной линии при помощи обратных/сливных клапанов в линию дренажа.

Проверка герметичности сваренных пропиленовых труб — Мой способ.

Столкнулся с проблемой проверки герметичности теплотрассы, собранной на пропилене. Теплотрасса проложена от основного дома до бани (20 м) , но еще не закопана траншея, проверить заполнением теплоносителем нет возможности, так как не подготовлен основной контур, а закапывать надо. Для опрессовки нет нужного инструмента. Решили проверить герметичность закачав воздух в систему.В бане закольцовываем контур (теплые полы, радиатор), на входе теплотрассы в доме имеем 2 трубы, вход и выход.Берем две заглушки нужного диаметра, в одно сверлим отверстие на 10.

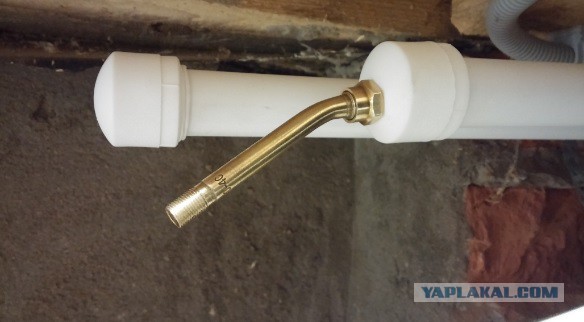

В магазине автозапчастей покупаем ниппель для грузовых машин, ниппель устанавливается за счет установки в отверстие и закрутив гайку, с внутренней стороны имеется уплотнительная прокладка.

Создаем давление компрессором, закачав 4-6 атмосфер. Ждем 20 минут и проверяем давление. Итог: протечек нет, затраты 140 р.

Мыльный раствор на стыки

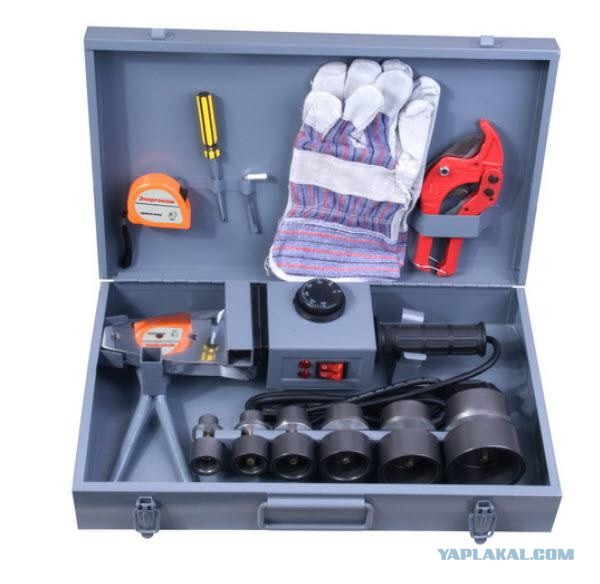

Паяльник опередил

Утечка будет на стыках, а для этого есть мыльный водяной раствор.

Честно говоря, для того что бы в ПП спаять хреново, нужно иметь одну руку, и что бы она из задницы росла.

Пердёж закачать туда. Мыльный раствор и губка. Слыхал? И при таком давлении свистеть будет так, что слышно будет. Он на возможность разрыва швов от микротрещин проверял, скорее всего.

Скрытый текст

Братья-манагеры тебе плюсанули, однако ж.

Нормальный компрессор закачает махом.тока 6 кило, наверно много.и стыки мыльным раствором пройти.всё.

Добавлено в 14:49

Вообщето их всего два..идро и пневмо испытания..словия прохождения.н.еподение давления от заданного в течении 15 минут,после закрытия коренной задвижки.давление должно быть 1.25 от рабочего.

Можно и рОтом подуть. Только сильно дуть надо очень! ))

По теме: паяем пневмолинии. Тоже сталкивались с тем, как проверить. Решили, ну его нахуй! Спаиваем, подключаем компрессор и проходим всю линию. Кстати, ни разу ещё нигде, тьфу-тьфу, ничего не «утекало». Ответственно всё изначально делаем. ))

Шо ж ты делаешь, у меня аж за ушами заболело!

Можно, например, перегаром надувать.

Цитата (Kentu @ 16.11.2015 — 13:27)

Итог: протечек нет.

А будут? Может подольше нужно было подержать или давление побольше?

На правах «Бу-бу-бу»:1. Опрессовывать воздухом есть нарушение ТБ (но тут давление не очень, зато объем огого), надо использовать воду (жидкость), т.к. жидкость не сжимаема и при разгерметизации давление падает моментально, в отличии от газа (воздуха). 2. Давление опрессовки должно быть в 1,5 раза выше рабочего.

За смекалку — зеленка, но больше так не делай. Или заливай основную массу водой, а давление нагнетай воздухом, но объем должен быть минимальным.

Цитата

Супер. А если есть утечка, как её найти? Воздух не пахнет.

Рассчитать стоимость опрессовки системы отопления за Вас

При гидравлическом испытании важно соблюдать технологические требования:

• Если срок эксплуатации схемы теплоснабжения превышает 5 лет, на предваряющем опрессовку этапе ее нужно промыть.
• Температура используемой для испытания воды должна быть не ниже 45 ° С.
• Заполнение жидкостью производится через сливной или специальный, предусмотренный для этой цели кран.
• Если характеристики воды, применяемой в процессе проверки, отличны от химических показателей теплоносителя, по окончании опрессовки ее сливают и заполняют систему привычной средой.

Алгоритм опрессовки водой в целом схож по описанию пневматических испытаний.

Значения параметров при этом определяются конструктивными особенностями строения:

• его назначением;
• количеством этажей;
• местонахождением врезки в магистральный трубопровод.

Рабочее давление теплоносителя в теплоснабжении малоэтажных сооружений и частных домов невысоко, обычно не превышает 0,2 МПа. Поэтому при проведении испытаний не потребуются мощные насосы. Можно просто подсоединить отопительный контур к схеме водоснабжения дома.

При тестировании многоэтажных зданий в первую очередь производится отсекание испытуемого отопительного контура от магистрального теплоснабжения. Затем в систему подается вода. При тестировании новых схем давление среды должно превышать расчетные показатели в 2 раза, для эксплуатируемых это значение варьируется в пределах 20—50%.

Качественно провести опрессовку могут только профессионалы. Своевременно проведенные гидравлические испытания системы позволят избежать лишних хлопот с работой отопления в зимний период.

Особенности и ограничения пневматической опрессовки

Пневматическое испытание труб путём опрессовки воздухом представляет определённую опасность, что связано со значительным количеством энергии, накопленной в сжатом газе. Разрыв трубы может привести к взрывному выбросу этой энергии. По этой причине при пневматическом тестировании испытательное давление принимают обычно всего на 10% выше, чем расчётного в трубопроводной магистрали.

Для безопасности пневматической опрессовки необходимы следующие два предварительных условия:

• Разгрузочное устройство адекватного размера;
• Промежуточное удержание значений испытательного давления в пределах 150…180 кПа, с визуальным осмотром всех соединений.

Только затем  компрессию постепенно доводят до нормативных значений.

Пневмоопрессовка производится взамен гидравлической в зимнее время года, когда существует  опасность замерзания воды или масла. Её применение ограничено повышенными эксплуатационными расходами на эксплуатацию насосно-компрессорных установок.

Подготовка к процедуре

Начало опрессовки

По правилам опрессовки трубопроводов в первую очередь выполняется визуальный осмотр контролируемого участка трубопровода для того, чтобы убедиться в отсутствии каких-то очевидных дефектов, таких как потеря важных деталей, коррозия и другие. Если такие нарушения обнаружены, следует устранить их перед тем, как приступить к опрессовке. Если во время проверки в системе находится рабочая среда, которая не может использоваться для тестирования трубопровода, участок нужно от нее полностью освободить.

После этого трубы тщательно промываются, чтобы избавиться от ржавчины, окалин, а также органических и неорганических отложений. В некоторых случаях промывка выполняется с помощью специального компрессора, а по итогу выполняется проверка путем осмотра внутренней поверхности трубопровода, часть которого (размером около 0.5 м) предварительно вырезается для изучения.

Если нагнетательное оборудование не оснащено обратным клапаном, блокирующим движение рабочей среды в сторону источника, и манометром, то они устанавливаются отдельно после того, как будут закончены все испытания.

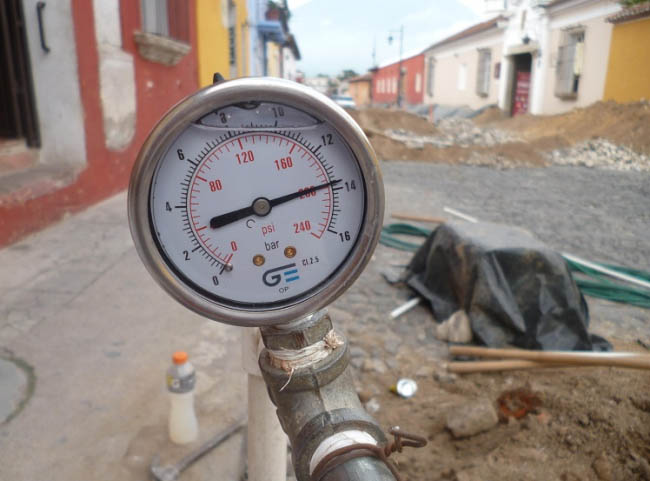

Манометр показывает уровень давления в трубопроводе

Далее проверяемый участок полностью перекрывается и тщательно герметизируется

Важно полностью отсечь проверяемую ветку от центрального водопровода перед проведением опрессовки посредством перекрытия запорной арматуры с обеих сторон. Если же тестируется канализационный трубопровод, на него устанавливаются деревянные, пластиковые или деревянные заглушки

Опрессовщики, насосы для опрессовки труб

В зависимости от того, насколько мощный насос будет использоваться при выполнении опрессовки, меняется точность результатов и продолжительность работ. Маломощное оборудование будет долго нагнетать нужное давление, так как силы простого опрессовщика не хватает для быстрого заполнения массивного трубопровода нужным объемом жидкости или воздуха, а при наличии в системе негерметичных стыков итоговые результаты будут искажены.

Компактный манометр для проверки бытового трубопровода

В связи с этим, выбирая насос для проведения опрессовки, следует отталкиваться от объема проверяемой системы. Если нужно проверить домашнюю систему, достаточно использовать нагнетатель, которым будет прокачиваться до двух-трех литров ежеминутно, в то время как проверка теплотрассы предусматривает необходимость использования циркуляционных насосов, с помощью которых обеспечивается движение жидкости внутри трубопровода.

Подготовка к проведению работ

Проведение опрессовки – ответственная процедура, требующая подготовительных мер. Перед началом испытаний трубопровода в обязательном порядке:

1. Проводится осмотр с целью выявления визуально обнаруживаемых дефектов (проржавевших участков, отсутствия каких-то деталей и т.п.). При выявлении нарушения устраняются. В тех случаях, когда в системе находится рабочая среда, которую запрещено использовать для проведения тестирования, ее принято освобождать (к примеру, систему отопления освобождают от теплоносителя).
2. Осуществляется промывка труб с целью удаления из них ржавчины, окалины, отложений органического и неорганического происхождения. Некоторые из способов промывки требуют применения компрессора. По завершении промывки проверяется качество ее выполнения. Качество промывки проверяют по состоянию внутренней поверхности вырезанного в произвольно выбранном месте полуметрового участка трубопровода.

Для проведения работ на оборудование обязательно устанавливается манометр, позволяющий контролировать давление

Если в составе нагнетательного устройства отсутствует обратный клапан, удерживающий в системе рабочую среду, и манометр, то их устанавливают после завершения испытаний.

Приготовления перед операцией

Накануне действий по произведению опрессовки нужно провести такую деятельность:

1. Тестируемая трубоводная структура систем подлежит диагностике касательно явных несоответствий (отсутствующие компоненты, ржавые места и др.). Обнаруженные повреждения удаляются. Если инфраструктура наполнена каким-то составом, который не соответствует применению для совершения диагностики, к примеру, тепловой носитель в ОС, его следует опростать;
2. После по регламентам проводится очищение трубовода. Эта процедура дозволит устранить из трубопровода наслоения, коррозию, осадки как органического, так и неорганического происхождения. Прочистка может производиться разнообразными техниками, некоторые из которых предписывают пользование компрессора. В соответствии с нормами, по оконцовке этого процесса необходимо протестировать качество его проведения, срезав на конкретном участке трубы секцию длиной в полметра и установив положение ее плоскости изнутри;
3. Разработка завершается обустройством возвратного затвора и манографа, если их нет в структуре отопления подогревательного аппарата. Возвратный затвор нужен для сдерживания рабочей сферы в инфраструктуре;

Нормы и правила проведения опрессовки

Эксплуатационные нормы

Контрольная опрессовка внутренних газопроводов регламентируется ГОСТом Р 54983 2012. Общие правила едины для тестирования любой части контура под высоким и низким давлением.

1. Опрессовка газового оборудования и трубопровода воздухом выполняется до того, как линию врезают в центральную магистраль.
2. Для проверки во врезаемый участок газопровода закачивают воздух под давлением в 100 кПа и удерживают не менее 60 минут. Измеряют давление в контуре с манометром. Класс точности прибора должен быть менее 0,6.
3. Если контур герметичен, показатель избыточного давления сохраняется до окончания опрессовки. Если же манометр фиксирует снижение напора – в трубе есть утечка. Согласно СП 62.13330.2011 повторно опрессовку делают спустя полгода после контрольной.

В многоквартирном доме

Опресовку начинают после внешнего осмотра системы в пределах квартиры

Опрессовку внутридомового внутреннего газопровода выполняют после внешнего осмотра. После обслуживания газопровод проверяют на прочность. В контур закачивают воздух с давлением в 1 кгм/кв. см. Так проверяют трубопровод от выключателя на входе в дом или на лестничную площадку до кранов на отпусках к аппаратам. Сложный газопровод проверяют, разделив на отдельные участки.

Если в здании смонтированы газовые счетчики, при опрессовке их отключают, а участки соединяют перемычкой. Проверку начинают спустя 3 часа после подъема давления. Возможность утечки проверяют мыльным раствором. Если выявлены дефекты, комиссия их фиксирует.

Опрессовка газовых внутренних труб включает тест на плотность.

1. Газопровод наполняют воздухом под давлением в 400 мм вод ст. при работающих счетчиках и газовых аппаратах. Если счетчиков в контуре нет, воздух закачивают под давлением в 500 мм вод. ст. Система газоснабжения выдержала испытание, если в течение 5 минут снижение напора не превышает 20 мм вод. ст.
2. При подключении нового газового оборудования к уже действующему в многоквартирном здании газопроводу опрессовку осуществляют газом. Эмульсию наносят на все сорванные и резьбовые соединения, чтобы проверить их на герметичность.
3. Приборы автоматики проверяют только на плотность. Напор воздуха при опрессовке достигает 500 м вод. ст.

Подземный газопровод

Каждый участок линии подземного газопровода от заглушки до заглушки проверяют отдельно

Опрессовка подземного газопровода выполняется после установки в траншеи и полной или частичной засыпки – не менее чем на 20 см. Каждый участок линии, от заглушки до заглушки, проверяется отдельно.

1. Испытания начинают с закачки воздуха под испытательным напором. Выдерживают время, требуемое для выравнивания температур.
2. Замеры выполняют манометрами с классом точности 0,4 или 0,6.
3. Участок стальных и полиэтиленовых газопроводов опрессовывают отдельно.
4. Опрессовку подземных наружных газопроводов, уложенных в футляры, осуществляют трижды. В первый раз сразу после сварки и до укладки. Затем после засыпки в траншее и, наконец, вместе со всем газопроводом.
5. Проверку многослойных труб выполняют в 2 этапа. Сначала испытывают на прочность, закачивая воздух на 10 минут с давлением в 0,1 МПа, а затем тестируют на герметичность под давлением в 0,015 МПа.

Испытание специальных технических устройств осуществляют по стандартам для линий с таким же давлением.

Внутренний газопровод низкого давления

Мановакуумметр

Опрессовку оборудования и внутреннего газопровода выполняют воздушной смесью под давлением в 1000 мм вод. ст. Обследуемый участок – от главного крана до отключателя перед горелками. Тестирование длится 1 час. За это время допускается снижение давления на 60 мм вод. ст.

Опрессовка в многоквартирном доме включает осмотр и проверку бытового оборудования.

1. К форсунке газовой плиты подключат мановакуумметр и любое приспособление с переменным объемом. С его помощью создают избыточное давление до 5 кПа.
2. Открывают кран проверяемой горелки и наполняют резервуар газом.
3. Закрывают кран на газовой трубе. Из емкости выдавливают газ, чтобы создать давление.
4. Кран горелки закрывают и проверяют мановакуумметром герметичность: за 5 минут давление может снизиться не более, чем на 0,3 кПа.
5. Если напор падает быстрее, есть утечка. Ее обнаруживают, нанеся мыльный раствор на стыки и резьбовые соединения. После того как утечка обнаружена, поворачивают вентиль на горелке, чтобы давление газа на ней упало. Затем зажигают одну из горелок, аккуратно выдавливают газ из емкости и отсоединяют манометр и приспособление.

Опрессовка воздухом и водой – что это такое?

Опрессовка трубопровода относится к операциям, контролирующим целостность линии и качество монтажа труб и фитингов. Эта операция выполняется на относительно небольшом отрезке трубопровода, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с допустимым.

Опрессовка труб канализации, водопровода или системы отопления выполняется путем закачки в отдельную «ветку» большого объема сжатого воздуха или холодной воды, создающей в трубопроводе давление, близкое к критическому.

И если система выдержит это испытание и сохранит свою герметичность, то трубопровод признается годным для дальнейшей эксплуатации. Если система не выдерживает, и в слабом звене обнаруживается прорыв, который фиксируют падением давления на манометре, то вся тестируемая ветка отправляется на доработку.

Когда необходима опрессовка?

Необходимо заметить, что такому испытанию подвергают все новые трубопроводы (перед сдачей в эксплуатацию) и некоторые старые системы (тестирование после ремонта). Кроме того, опрессовке подвергают все системы, при монтаже которых использовался метод стыковки в муфту. Ведь стык трубы и фитинга относится к традиционно слабым участкам конструкции трубопровода.

Еще одной причиной проведения проверки по методу опрессовки является сезонный режим работы трубопровода. Например, перед запуском центрального отопления опрессовкой проверяют все участки теплотрассы и системы отопления многоквартирного дома.

Опрессовка пластиковой канализации является не менее востребованной операцией: ведь ее выполняют и периодически (для контроля целостности отводящего трубопровода) и разово (после каждой прочистки труб). Причем последний вариант очень актуален – ведь в процессе чистки можно повредить либо саму трубу, либо место стыковки труб.

Еще один вариант контрольной операции — опрессовка скважин на воду – выполняется по несколько иным правилам. Ведь труба в шахте скважины находится в воде уже изначально, следовательно, опасаться  утечек из такой трубы не имеет смысла.

Однако потребителей интересует глубина забора воды из скважины — чем большее ее значение, тем лучше качество воды. Поэтому в процессе опрессовки скважин проверяют отсутствие контакта транспортируемой жидкости с верхними слоями воды в шахте.

Требования СНиП и техники безопасности

Из соображений техники безопасности, а также по эксплуатационным соображениям рекомендуется:

1. Не выполнять длительную во времени опрессовку труб, изготовленных из ПВХ.
2. Производить тестирование на линии, которая предварительно отключена от остальных участков трубопровода.
3. Контролировать утечки только проверенными приборами и оборудованием.
4. Не привлекать к опрессовке организации и лица, которые не имеют сертификатов на выполнение подобных процедур.

Небольшое видео о том ка проводить опрессовку отопления и водоснабжения

Источник

Видео компании «ПРОМСТРОЙ»

• Что такое тепловой пункт?

• Устранение течи

• УУТЭ с ВИС.Т

• ТО №1 теплового пункта

• ТО №2 теплового пункта

<
>

Опрессовка воздухом

Суть процесса сводится к анализу состояния системы отопления: ее герметичности и устойчивости к напору теплоносителя. Пневматическое тестирование осуществляется путем нагнетания воздуха. Этот метод применяется в малоэтажных строениях, частных домах при отсутствии технической возможности для проведения гидравлических испытаний.

Выберите калькулятор для расчета стоимости работ

• Расчет стоимости договора на гидравлические испытания
• Расчет стоимости химической промывки теплообменника
• Расчет стоимости обслуживания (ТО) ИТП и ЦТП
• Расчет стоимости установки УУТЭ
• Расчет стоимости проектирования теплового пункта
• Расчет стоимости эксплуатации инженерных систем
• Расчет стоимости химической промывки трубопроводов ЦО
• Расчет стоимости диагностики повреждений трубопроводов

Последовательность действий:

• Посредством запорной арматуры контур отсекается от магистрального трубопровода отопления, из него сливается теплоноситель (вода или антифриз).
• На входе (или выходе) контура устанавливается насосное оборудование. Его функции может выполнять насос механического действия или электрический компрессор, оборудованный манометром.
• В системе создается избыточное — по сравнению с рабочим — давление среды, не превышающее 1,5 атм.

Если количественная характеристика параметра выше, может произойти разгерметизация трубопровода. Это чревато не только его механическим повреждением, но и получением травм лицами, проводящими тестирование.

• По показаниям манометра судят о времени, когда давление среды стабилизировалось во всем контуре. С этого момента начинается наблюдение параметров среды в течение получаса.
• Если давление в трубопроводе не падает, делают вывод о его герметичности и готовности к эксплуатации в зимний период.
• Если по истечении 30 минут приборы зафиксировали снижение давления, процесс останавливается.

Затем производят визуальный осмотр трубопровода для выявления механических повреждений. После обнаружения поломки производится ремонт или замена элемента. Когда монтаж завершен, систему снова проверяют на герметичность.

Опрессовщики, насосы для опрессовки труб

По этому признаку они делятся на следующие группы:

Для опрессовки систем с небольшим объемом, например, отопительных контуров в частных домах, можно приобрести недорогой и простой в обслуживании ручной опрессовщик.

С помощью такого устройства оператор сможет закачивать в трубопровод до 3-х л рабочей жидкости в минуту. Для многоэтажного дома такой вариант, конечно, окажется неприемлемым, тут понадобится опрессовщик с электрическим или ДВС-приводом.

К наиболее популярным относится ручной опрессовщик отечественного производства УГО-30, рассчитанный на предельное давление в 30 атм. Объем цилиндра составляет 36 куб. см, усилие на рукояти – 2 кг. Комплектуется баком на 16 л.

Для более серьезных задач предназначены ручные двухступенчатые насосы УГО-50 (до 50 атм) и УГИ-450 (до 450 атм).

Опрессовщик ручной гидравлический УГО 30

Среди опрессовщиков с электроприводом известны агрегаты от немецкой компании Rothenberger, например, самовсасывающая модель RP PRO II, развивающая давление в 60 атм и подачу в 8 л/мин. Мощность привода составляет 1,6 кВт.

Также высоко котируется продукция компании Ridgid, например, модель 1460-Е. Этот опрессовщик развивает давление до 40 атм.

Как сделать дренажный колодец своими руками, читайте тут.

Кто не мечтает о бассейне в своем загородном доме? Такая конструкция на заказ обойдется дорого, но можно сэкономить и возвести бассейн своими руками. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/bassejn-na-dache-svoimi-rukami.html вы найдете инструкцию по строительству бетонного водоема.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

• повышению давления;
• увеличению скорости теплоносителя;
• уменьшению КПД;
• повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

• при сборке нового контура и сдачи его в эксплуатацию;
• после проведенных ремонтных работ;
• профилактические проверки;
• после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

• спускается вся жидкость из контура;
• затем в него заливается холодная вода;
• по мере заполнения спускается лишний воздух из контура;
• после того как набралась вода, к контуру подводится нагнетатель давления;
• как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
• оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.
