Делаем опалубку из досок для фундамента своими руками
Содержание:
- Назначение и виды опалубки
- Что такое ленточный фундамент
- Расчет глубины траншеи
- Как сделать съемную опалубку своими руками
- Как сделать опалубку своими руками: последовательность действий
- Опалубка для нестандартных форм
- Виды ленточного фундамента
- Можно ли выполнять процедуру частями?
- Строительство опалубки для ленточного фундамента
Назначение и виды опалубки
Опалубка – это постоянная или временная конструкция, изготовленная из различных материалов. Основным предназначением опалубки является создание специальной ограждающей формы для заливки бетонной смеси.
Ограждающая система придает монолитность бетонному основанию, в некоторых случаях изолирует закладываемый фундамент от почвы.
Чаще всего для обустройства системы используют древесину. Общедоступный материал отличается приемлемой стоимостью и прочностью. Простой и быстрый монтаж, дешевизна – являются главными преимуществами конструкции
Заранее заготовленные элементы системы называют щитовой палубой. Для сооружения стандартной опалубки требуются следующие материалы, инструменты и приспособления:
- щиты для придания формы;
- крепеж для фиксации щитовых ограждений;
- дополнительные леса для фиксации щитов.
Деревянную опалубку устанавливают при строительстве частных сооружений. Крупные жилые объекты подразумевают использование конструкций из стали и алюминия. Опалубка из пенополистирола считается самой прочной и долговечной, ее устанавливают в регионах с неблагоприятным климатом.
От того насколько правильно выполнена система опалубки, зависит надежность будущей постройки. Строители должны грамотно производить расчеты и соблюдать строгую последовательность выполнения работ. Конструкцию монтируют, придерживаясь строгих правил и норм.
Для понимания особенностей процесса следует ознакомиться с инструкцией по возведению разных видов опалубки, научиться производить расчеты, изучить основные требования к проведению данного вида работ.
Опалубочные конструкции сооружаются на временной и постоянной основе. Различают два основных типа конструкций – разборные (съемные) и неразборные (несъемные).
Несъемная опалубка отличается простотой монтажа, после заливки бетонной смеси она остается в фундаменте. Система придает бетонному основанию дополнительную прочность
Несъемные конструкции сооружают из полимерных материалов. Щиты из полистирола защищают фундамент от воздействия низких температур, имеют высокий уровень теплоизоляции и отличные характеристики прочности. Еще один плюс неразборной системы – снижение расходов на материалы.
Съемную опалубку убирают из основания после полного затвердевания бетона. Все элементы конструкции можно использовать повторно.
Съемная опалубка должна быть полностью герметичной, а все составляющие элементы – надежно соединены. Конструкции предназначены для сооружения фундаментов различной сложности. В основном съемные опалубочные системы изготавливают из подручных материалов, ДВП, ЦСП, древесины
Объединение первого и второго вариантов конструкций называют комбинированной опалубкой, ее устанавливают преимущественно на сыпучих грунтах, когда установить съемную опалубку не представляется возможным
Комбинированная опалубка состоит из наружного и внутреннего слоя. Первый слой состоит из досок, второй внутренний – из пенополистирола. Полимерный материал крепят к грунту с использованием двадцатисантиметровых гвоздей.
Пенополистирол и доски скрепляют при помощи саморезов. Комбинированный тип опалубки отличается хорошими теплоизоляционными свойствами и прочностью. Такая конструкция обеспечивает защиту бетонному основанию с двух сторон.
В частном домостроении устанавливают столбчатые фундаменты и сплошные основания в виде плиты. Устройство опалубки для данных видов оснований имеет свои конструктивные особенности.
Опалубочная система для столбчатого фундамента выполняется из дерева и металла. В некоторых случаях допустимо применение асбестоцементных и пластиковых труб
Опалубка для столбчатого фундамента. Для монтажа временной опалубки обычно используют древесину. Систему сооружают из досок толщиной в 40 см и шириной от 15 см. Деревянные щиты крепят к каркасу из брусьев. В сооруженные короба заливается раствор. После завершения процесса отвердевания бетона систему демонтируют.
Опалубочная конструкция в виде плиты рассчитана на значительные нагрузки и применяется при возведении зданий, имеющих более одного этажа.
Сплошное основание в виде плиты представляет собой монолитную конструкцию с армирующими прутьями. Плиту устанавливают на воздушную подушку из песка. Опалубку монтируют по всему периметру основания, с внешней стороны устанавливают поддерживающие опоры.
Кроме обустройстве опалубки при заливке фундамента важно также позаботиться о его вентиляции

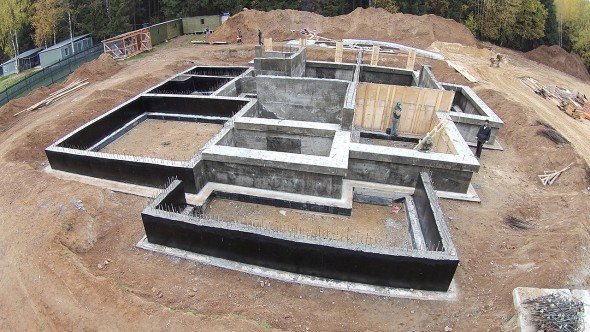

Что такое ленточный фундамент
Ленточный фундамент закладывают под здания с массивными стенами, что доказывает прочность и надёжность этой конструкции
Важнейшим моментом при планировании строительства дома является правильный выбор типа фундамента – главного конструктивного элемента здания. Неверно спроектированная основа зачастую становится причиной непоправимых последствий при эксплуатации постройки.

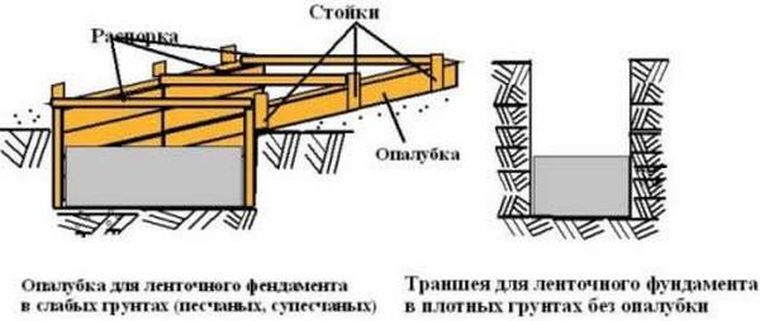

Ленточный фундамент представляет собой железобетонную полосу, заложенную по периметру здания. При этом укладка ленты выполняется под наружные и внутренние стены, что способствует сохранению формы их поперечного сечения. Технология устройства ленточного фундамента не отличается особой сложностью. Однако, по сравнению со столбчатым типом, для возведения данной конструкции требуется больше времени и строительного материала.
Область применения ленточного фундамента достаточно обширная. Его часто используют:
- при возведении зданий с бетонными и кирпичными стенами с высоким показателем плотности (более 1300 кг/куб.м.);
- для построек с тяжёлыми перекрытиями (монолитные либо сборные железобетонные);
- при строительстве домов на участках с неоднородной почвой (для равномерного распределения нагрузки на стены);
- если в здании планируется обустройство подвала.
Расчет глубины траншеи
После выбора основных параметров строительства (место расположения, подготовка чертежа будущего строения и модели заливки) необходимо правильно рассчитать глубину заложения фундамента для дома. Ширина подготавливаемого котлована также имеет значение, однако её параметры чаще всего стандартизированы. Традиционно, для средних регионов с устойчивым климатом, размеры ленточного фундамента составляют 70 см. Однако, ряд факторов может изменить расчет ленточного фундамента:
- Тип почвы, его состояние, наличие подземных вод.
- Предполагаемый вес будущей конструкции, осевая нагрузка.
- Тип ленточной заливки (модульная, непрерывная модель).
Недостаточная глубина траншеи может привести к снижению срока эксплуатации здания, а также вызвать преждевременное разрушение фундамента. Избыточная толщина заливки является причиной нерационального расходования финансовых средств. При возникновении трудностей с расчетом глубины лучше обратиться за помощью к специалисту строительного профиля, который на профессиональном уровне проведет оценку всех факторов риска. Также на практике используется удобное приложение – калькулятор ленточного фундамента.
Как сделать съемную опалубку своими руками
Для монтажа прочной конструкции съемной опалубки для ленточного фундамента следует придерживаться определенной последовательности действий:
- Вычистить строительную площадку от мусора.
- Сделать разметку участка согласно проекту.
- Выкопать траншею, глубина которой около 55 см.
- Выровнять ее основание посредством использования строительного уровня.
- Засыпать дно траншею песчаной подушкой.
- Залить уложенный слой водой и утрамбовать его.
- Уложить слой геотекстильного плотна.
- Засыпать его гравием или щебенкой. Толщина слоя колеблется в пределах 10-16 см.
- Выровнять слой при помощи стройуровня.
- Изготовить из досок щиты длиной от 2 до 3 м с расположенными поперек брусьями. Расстояние между досками не должно быть больше 2 мм, в противном случае через щели будет вытекать раствор бетона.
- Фиксировать доски и брусья между собой при помощи саморезов или гвоздей.
- Уложить щиты на раму, выполненную из брусьев.
- Щиты между собой крепить при помощи раскосов, расстояние между которыми должно быть от 0,5 до 1,0 м.
- Нижний край раскоса упирается в грунт. Для его крепления используются деревянные колья, которые вбиваются в почву. Его верхний край фиксируется при помощи накладной доски, вбитой в верхний край щита.
- Между щитом и колом проложить упорный брусок. Это необходимо для фиксации конструкции в вертикальном положении.
- Повысить прочность конструкции можно в результате соединения боковых щитов при помощи планок.
- Дно и стены конструкции выложить пленкой ПВХ или полиэтиленом. Это будет выполнять функцию гидроизоляции.

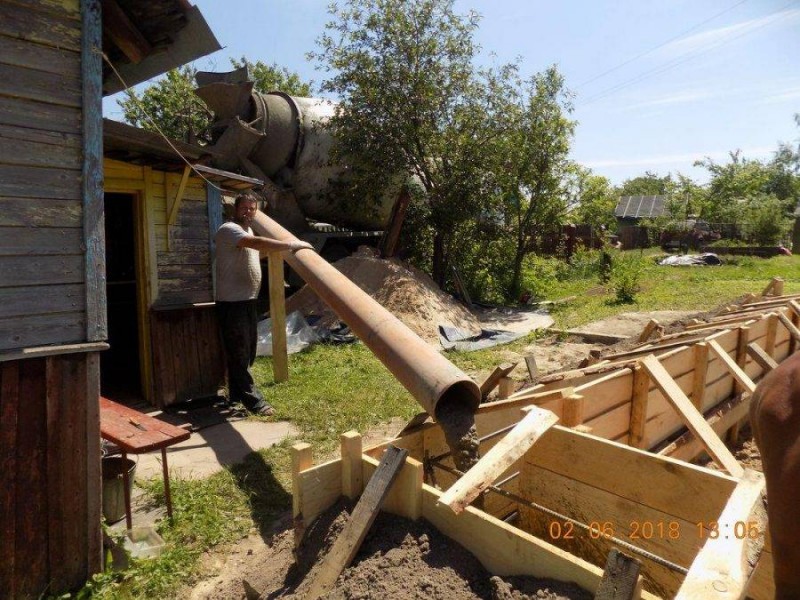

- Залить внутренность раствором бетона.
- Через 15 дней можно удалить щиты.
Можно использовать плиты OSB. В данном случае последовательность действия будет следующей:
- Нарезать брусья на отрезки, длина которых совпадает с шириной будущего фундамента. На 1 метр основания идет 4 шт брусков.
- Листы OSB поставить параллельно, вставив между ними брусья. Закрепить их при помощи шурупов — это поможет увеличить прочность конструкции.
- Блоки соединять посредством использования планок из дерева, проверяя их уровень.
- По наружной стороне конструкции установить опоры, что предотвратит возможность рассыпания системы. Выполнить это можно при помощи брусков, длина которых должна быть 0,6, 0,9 и 1,2 м. На одной стороне расположить 3 бруска разной длины.
- Опоры, установленные непосредственно к опалубке, забить в землю на 0,5 м.
- Залить внутреннюю полость конструкции раствором бетона, не доходя до ее верхнего края.
- После затвердения бетона опалубку можно снять.
Придерживаясь такой последовательности действий, можно соорудить прочную опалубку, которая будет служить основанием для будущей постройки.
Когда и как можно снимать опалубку
У многих возникает вопрос, когда выполнять демонтаж опалубки. Большинство специалистов рекомендуют делать это через 25-28 дней. Все зависит от сроков застывания бетона. Поэтому не всегда ждать 28 дней целесообразно. Сроки застывания раствора определяются погодными условиями, маркой бетона, компонентами, входящими в его состав. Дабы ускорить сроки застывания рекомендуется периодически смачивать опалубочную поверхность водой или накрыть ее полиэтиленовой пленкой.
Во избежание растрескивания стенок фундамента, опалубку следует снимать после того, как прочность бетона достигнет 50-70%.
При этом следует придерживаться таких рекомендаций:
- Если температура воздуха в пределах 30-35°, конструкцию можно демонтировать через 3-4 дня.
- Движения должны быть плавными и аккуратными.
- Начинать нужно с мест, где нагрузка минимальная. Это углы и незамкнутые края.
- Движения следует выполнять с верхнего края к нижнему.
- В последнюю очередь снимаются элементы, которые стягивают противоположные щиты (шпильки и скобы). Их срезают или откручивают.
Так как бетон во время снятия еще не достиг максимальной твердости, все манипуляции нужно выполнять максимально аккуратно.
Как сделать опалубку своими руками: последовательность действий
Точный порядок работ определяется в зависимости от типа фундамента. Если изучить инструкцию и основные этапы работ, то можно построить опалубку и залить основу для будущего дома самостоятельно, используя лишь специальное оборудование.
ФОТО: aipassivhaus.comПри выполнении монтажа обязательно учитываются особенности конструкции
Под ленточный фундамент
Если решено выполнять работы самостоятельно, рекомендуется строить съёмную опалубку. Также используется ленточный тип фундамента – это контур из железобетона, который располагают прямо под стенами здания.
ФОТО: aipassivhaus.com Фундамент заливают таким образом, чтобы он находился не под всей площадью здания, а только под несущими стенами
Готовим все необходимое для работы
Для выполнения работ заранее нужно подготовить следующие инструменты:
- уровень для определения степени ровности фундамента;
- болгарку;
- строительный молоток;
- инструмент для измерения плотности;
- ножовку для резьбы по дереву.
Ленточный фундамент выкладывают, используя арматуру, доски и брусья, а также рейки и крепежи. Чтобы скреплять куски дерева и металла используют саморезы или паклю. Также потребуется песок, который засыпают и используют в качестве подушки.
Расчёт
Важный этап в строительстве – подготовка необходимого количества пиломатериалов. При самостоятельном выполнении работ нужно произвести все расчеты, учитывая, что доски в траншее будут укладываться с обеих сторон. Также куски бруса потребуются для соединения конструкции.
Чтобы вычислить точное количество материала, нужно:
- замерить траншею с внутренней стороны;
- умножить полученную цифру на 2;
- новую цифру снова делят на длину одной доски;
- результат умножается на ширину доски и глубину траншеи.
Чтобы не ошибиться, полученное число следует округлить в большую сторону.
Количество бруса также лучше вычислить заранее, при этом нужно учесть, что его располагают на расстоянии 0,4 м. После того, как стала известна глубина и длина траншеи, можно получить точный объём материалов для строительства.
ФОТО: aipassivhaus.comМонтаж досок осуществляют по обе стороны выкопанной ямы
Пошаговая инструкция
Когда весь необходимый материал находится на строительном площадке, можно приступать к работам. Чтобы создать хорошую опалубку и ленточный фундамент, нужно действовать по инструкции:
Иллюстрация | Описание действия |
В выкопанную яму засыпают большой слой песка и выравнивают его по всей поверхности. Идеальный показатель высоты этого слоя после тщательной утрамбовки – до 150 мм. | |
Затем сразу устанавливаются направляющие доски. Располагать их нужно вдоль линии, которая заранее проводится с помощью шнура. Чтобы надёжно закрепить доски, используют вертикальные брусья и колышки. | |
С внешней части котлована нужно поместить дополнительные опоры, и выровнять их, используя уровень. | |
К брусьям прикрепляются доски и устанавливаются распорки. |
Подробнее все этапы работ смотрите в этом видео:
Watch this video on YouTube
Под монолитную плиту
Монтаж опалубки выполняют по всему периметру того участка, где будет заливаться фундамент
Важно выбрать подходящую конфигурацию, так, чтобы она полностью подходила по размерам к будущему фундаменту
ФОТО: dekoriko.ru Монолитные плиты должны полностью повторять контур постройки
Что нужно для работы: инструмент и материалы
Набор инструментов выбирают в зависимости от того, какой будет опалубка – съёмной или несъёмной. Чаще всего выбирают второй вариант. Для него потребуются доски или ламинированная фанера, а также брусья толщиной не менее 40 мм.
ФОТО: baurum.ru Важно убедиться в том, что выбрана оптимальная толщина бруса
Расчёт
Общее количество материала высчитывается самостоятельно, но для этого должны быть известны такие параметры, как высота фундамента и общий периметр будущей постройки. Эти показатели умножаются и полученный результат учитывается при покупке материала.
ФОТО: roomester.ru Обязательное условие – площадь фундамента должна быть равна площади щитов
Пошаговая инструкция
После того, как щиты подготовлены, их необходимо разместить вдоль ленты, натянутой по всему периметру. Для того, чтобы конструкция сохранила свою форму, по внешней стороне ставят укосы
Важно следить за тем, чтобы щиты стояли строго вертикально
ФОТО: krishna48.ru После установки каждого отдельного элемента проверяют его фиксацию
Все вопросы, которые могут возникнуть в процессе строительства, рассматриваются в следующем видео:
Watch this video on YouTube
Опалубка для нестандартных форм
Колонны, закругления и иные конструкции или их отдельные элементы требуют особого подхода. Для данных мест рекомендуется использовать пластиковые или металлические вставки, которые с максимальной точностью сохранят предполагаемую форму и эстетический вид. Укрепление дополнительными распорками никогда не будет лишним — вы полностью исключаете риск протечки.
Отдельно стоит сказать про обеспечение технологических отверстий в фундаменте. К таким отверстиям относят продухи и выводы для труб коммуникаций. Для этого в опалубке делают специальные закладные гильзы из пластиковых труб, которые после позволяют получить сквозные отверстия в фундаменте.
Виды ленточного фундамента
В строительном деле существует несколько видов ленточного фундамента. Оценку заливки осуществляют по двум группам критериев: глубина закладки цементного раствора и тип основы. Исходя из первой группы критериев, выделяют следующие виды фундамента:
- Бетонная основа без заглубления. Мелкозаглубленный ленточный фундамент, выполненный своими руками, используется в регионах, где практически отсутствует мягкий грунт, а заглубление невозможно ввиду наличия скалистых пород.
- Основа со средней степенью заглубления. Наиболее часто встречающаяся модель ленточного фундамента, применяется на устойчивых почвах, в регионах с комфортным климатом.
Третий вид фундамента – с искусственным заглублением – используется в регионах с неустойчивым климатом, на грунте с постоянным риском размыва поверхности. Подобный тип заливки позволяет в должной мере обеспечить защиту нового строения от воздействия подземных вод, от проседания грунта, активизации карстовых пустот. Также отдают предпочтение подобному виду заливки в регионах, приравненных к крайнему северу.
Вторая группа критериев напрямую связана с особенностями проведения монтажных строительных работ. Бетонную ленту можно обустроить несколькими методами:
- В виде непрерывной полосы или монолитный ленточный фундамент.
- Модульными блоками.
Но наибольшую популярность получил третий тип – свайно-ленточный фундамент. При таком подходе к строительству используется предварительная варка металлического каркаса (из армированного железа), на который и производится бетонная заливка. Подобный тип конструкции обладает особой прочностью, устойчивостью на растяжение, способен выдерживать весьма значительные осевые нагрузки.
Можно ли выполнять процедуру частями?
При самостоятельном строительстве фундаментной конструкции не всегда удается в короткий срок заполнить всю опалубку бетоном. В таких обстоятельствах допускается поэтапное возведение фундамента.
Главное условие – поэтапную заливку бетонной смеси нужно выполнять до того, как ранее залитые слои начнут схватываться и затвердевать. Временной интервал между каждым этапом не должен превышать 2-4 часа, в зависимости от температуры окружающей среды.
Стадии созревания бетонной смеси
В залитой цементно-песчаной смеси поочередно происходят два физических процесса: схватывание и твердение. Продолжительность первой стадии, в зависимости от погодных и климатических условий, составляет 3-24 часа.
После фазы схватывания происходит постепенное затвердевание материала. Данный процесс может длиться несколько суток или недель, прежде чем бетонный состав наберет проектную прочность. Окончательное твердение происходит в среднем через 20-30 суток.
Правила поэтапной заливки
Длительность перерывов между заливками каждого последующего слоя определяют с учетом температуры и влажности воздуха. В летнее время этот интервал должен составлять не более 2 часов, в холодную погоду он может быть увеличен до 3-4 часов.
Если по каким-либо причинам заливку следующего слоя приходится переносить на несколько дней, поверхность фундамента следует прикрыть пленкой, чтобы замедлить процесс испарения влаги из бетона. В этом случае смесь будет дольше сохраняться в состоянии, при котором допускается поэтапная заливка.
Горизонтальная, вертикальная и диагональная
Методы поэтапной заливки ЛФ классифицируются по порядку заливки очередных пластов бетона:
- горизонтальная;
- вертикальная;
- диагональная.
Технология вертикальной заливки предусматривает создание фундамента отдельными блоками, которые создают в опалубке, разделяя ее на несколько секций при помощи вертикальных перегородок. Этот способ требует более тщательных расчетов и замеров, особенно при последующем выравнивании поверхностей фундамента.
Диагональная заливка при строительстве небольших частных домов используется крайне редко из-за сложности метода. Такая технология чаще применяется при возведении сооружений со сложной архитектурой. Этот метод подразумевает заливку бетона частями, под определенным углом относительно горизонтальной плоскости.
Строительство опалубки для ленточного фундамента
Во время устройства формы для основания ленточного типа выполняют очень большой объем работы. Ее форма повторяет контуры здания и каждой несущей стены. При этом материал устанавливают с обеих сторон ленты. Если дом большой и имеет много внутренних перегородок, траты на материал для опалубочной конструкции увеличиваются. Особенно сильно они возрастают, если основание здания заложено глубоко.
Сборка и соединение щитовых конструкций
Деревянные щиты для фундаментной формы делают особенно прочными, чтобы они удерживали вес бетонного раствора, пока он не отвердеет. Размеры опалубочных элементов определяют, ориентируясь на геометрию основания. Они должны немного возвышаться над фундаментом. Длину делают произвольной, но обычно она не превышает 3 м. Очень длинные элементы только усложняют работу. Детали опалубки устанавливают ровно по размеченному периметру здания, учитывая толщину щитов.
Деревянные доски для щитов формы разрезают на части равной величины. Их соединяют в единое полотно, закрепляя на бруске гвоздями либо саморезами. Фиксацию выполняют со стороны доски. Гвозди забивают насквозь, а с обратной стороны сгибают. Саморезы сами по себе обеспечивают плотное соединение. Доски соединяют несколькими брусками, делая отступы от края 20 см. Между ними соблюдают интервал 80 см. Для удобства крайние бруски и один центральный делают острыми и более длинными на 30 см. При монтаже опалубочной конструкции их вбивают в грунт.
Важно!При монтаже особенно хорошо скрепляют между собой угловые элементы, поскольку они испытывают очень большую нагрузку. Для усиления их соединяют между собой металлическим уголком.
Самостоятельная установка
Щиты с удлиненными брусками устанавливают по разметке из предварительно натянутого шнура. При этом положение деталей контролируют одновременно в горизонтальной и вертикальной плоскостях. Щиты фиксируют брусками, вбитыми по разметке. Детали опалубки размещают вплотную к ним. Они поддерживают элементы в нужном положении.
Перед монтажом опалубки дно выравнивается и засыпается песком. Тогда детали выставить по горизонтали несложно. Чтобы облегчить выравнивание, элементы не слишком сильно вбивают в грунт. Для этого один угол опускают до песчаной подушки. Следят, чтобы не образовалось щелей, из которых может потечь бетон. Затем молотком забивают противоположный конец, постоянно контролируя его положение строительным уровнем. Когда он встанет точно по горизонтали, переходят к следующей детали опалубки. Остальные щиты выставляют, ориентируясь на первый. Их размещают в одной плоскости, на одинаковой высоте.
Щиты, сколоченные без длинных упоров, устанавливают по бруску, уложенному на дне вырытого котлована с учетом разметки. Он выполняет роль упора. Детали формы плотно совмещают с ним. Затем их фиксируют шпильками и раскосами.
Укрепление
С наружной и внутренней стороны опалубку закрепляют раскосами и шпильками, чтобы вся конструкция не развалилась под весом бетонного раствора. Подпорки устанавливают с интервалом 1 м или чаще. Для деталей, высота которых превосходит 2 м, одного ряда раскосов мало. Для них дополнительно устанавливают второй ярус раскосов.
Для стабилизации интервала между параллельными деталями применяют шпильки. Их нарезают из арматуры сечением от 8 до 12 мм и закрепляют шайбами и гайками из металла. Шпильки размещают в 2 ряда, отступив снизу и сверху на 20 см. По длине они должны быть больше толщины бетонного слоя на 20 см. Крепление шпилек на гайки делают с одной или с обеих сторон. Внутренний интервал между деталями опалубки фиксируют отрезками трубы ПВХ.
Порядок сборки:
- высверливают дыры при помощи длинного сверла в двух щитах опалубочной конструкции;
- ставят между отверстиями трубку ПВХ;
- продевают шпильку;
- надевают металлические шайбы, чтобы шпилька не разрушила древесину;
- закрепляют конструкцию гайками.
Совет!Все работы по монтажу опалубочной формы удобнее проводить втроем. Один человек находится внутри и размещает трубки. Остальные вставляют шпильки и фиксируют их гайками с обеих сторон. Демонтаж формы начинают с выкручивания гаек и удаления шпилек. После убирают раскосы и снимают дощатые щиты. Их можно использовать еще раз.
