Как пользоваться мультиметром?

Ниже приведена инструкция, благодаря которой можно понять, как пользоваться мультиметром? Главное преимущество цифрового мультиметра состоит в простоте и функционале.

С самого начала нужно выяснить, что именно можно померить этим устройством и какие индикаторы присутствуют на его передней части.

• OFF — говорит о том, что прибор находится в выключенном положении;
• ACV — говорит о переменном напряжении;
• DCV — показывает постоянное напряжение сети;
• DCA — постоянный ток;
• Ω — этот раздел высчитывает сопротивление.

В правой нижней части находятся три больших гнезда для подсоединения щупов с проводами: красный и черный

Значит, для получения точного результата важно знать, в какую клемму какой щуп ставить. Главное, не забывать о том, что черный провод всегда вставляется в гнездо – СОМ, а красный провод пристраивается в одно из двух оставшихся гнезд

Для домашнего использования подойдет гнездо VΩmA. В этом положении можно замерить-прозвонить напряжение и силу тока до 200 мА. Но если надо замерить ток до 10А, то красный провод вставляется в гнездо 10асd. Главное не забывать о том, что эти три разъема самые важные во всем устройстве, и при неправильном подключении щупов в гнезда устройство быстро выйдет из строя. Рассмотрев главные обозначения на передней панели мультиметра, можно взяться за самое главное и простое измерение.

Как проверить напряжение?

Теперь следует разобраться в том, как проверить напряжение мультиметром. Для того, чтобы проверить прибор в действии, нужно иметь свободную розетку. Таким образом, черный шнур ранее находился в гнезде — СОМ, а красный в — VΩmA. Указатель на переключателе выставляется на сектор ACV и точку 750. Устанавливаем концы щупов в розетку и на дисплее наблюдаем значения в цифрах, которые покажут напряжение. Если появившаяся надпись ниже 200 В, значит, переключатель можно поставить на точку 200 для получения более точных параметров.

Для замера постоянного напряжения оставить щупы в прежних гнездах, а переключатель следует передвинуть к цифре требуемого замера. Посредством соединения к минусу черного щупа, а к плюсу красного значение на табло покажет плюс и цифры. Если же перед цифрами стоит отрицательное обозначение, это говорит о том, что красный провод находится на минусе, а черный на плюсе. Далее следует разобраться в более сложных измерениях.

Как измерить ток?

Теперь можно приступить к замеру тока. В данном случае действия немного сложнее, но, так как тут разбирается вся инструкция, следует рассказать об этом параметре. Хотя, в бытовом пользовании это измерение проводится достаточно редко.

Для начала надо выяснить, какой ток следует замерить, постоянный или переменный? Определить диапазон: если он заведомо превышает показатель 200мА, то красный провод устанавливается в гнездо 10adc.

После всех произведенных манипуляций можно включать мультиметр и замерять ток. Если все приготовления были сделаны правильно, то мы увидим результат на экране и точные параметры потребляемого тока замеряемого прибора. Отключать мультиметр нужно только после того, как замеряемый прибор будет обесточен.

Замер сопротивления

Замер сопротивления — это самое простое и необходимое действие с мультиметром, которое можно увидеть в домашнем обиходе.

Дальше следует присоединить провода к элементу и посмотреть на табло, какое сопротивление он выдает. Если на экране высветятся символы OVER, это укажет на то, что установка слишком мала и нужно передвинуть флажок на одно деление выше.

«Прозвон»

Прозвон мультиметром так же является простой и требуемой манипуляцией в быту. При помощи этого функционала можно узнать, цел ли провод. Если мультиметр издает звук при подсоединении к концам одного провода щупов, а на табло нули, значит, проверяемый провод в исправности.

Что такое режим HFE на мультиметре?

Переходим к более продвинутым функциям Есть на мультиметре такой тип измерений, как HFE. Это проверка транзисторов, или коэффициента передачи тока транзистора. Для такого измерения имеется специальный разъем. Транзисторы — важный элемент, их нет пожалуй только в лампочке, но и там они наверное уже скоро появятся. Транзистор — один из самых уязвимых элементов. Они выгорают чаще всего из- за скачков напряжения и т.д. Я недавно заменил два транзистора в зарядном устройстве для автомобильного аккумулятора. Для проверки использовал тестер, транзисторы выпаивал.

Выводы разъема обозначены такими буквами, как «E, B и C». Это означает следующее: «Е» — эмиттер, «В» — база, и «С» — коллектор. Обычно у всех моделей есть возможность измерять оба типа транзисторов. У недорогих моделей мультиметров бывает весьма неудобно проверять выпаянные транзисторы из-за их коротких, обрезанных ножек. А новые — самое то :):). Смотрим видео, как проверить исправность транзистора с помощью тестера:

Транзистор в зависимости от его типа (PNP или NPN) вставляется в соответствующие разъемы и по показаниям на дисплее определяется исправен он или нет. При неисправности на дисплее появляется . Если Вы знаете коэффицент передачи тока проверяемого транзистора, Вы сможете проверить его в режиме HFE сверив показания тестера и паспотных данных транзистора

Как мультиметром измерить силу тока зарядного устройства

Устройство для зарядки аккумуляторов преобразует переменный ток из сети в постоянный с помощью трансформатора, выпрямителя и стабилизатора напряжения. Для автовладельцев производятся пуско-зарядные устройства — ПЗУ, — которые сочетают функции зарядки аккумулятора и запуска двигателя при севшей батарее. При этом заряда может вовсе не быть или в течение нескольких минут создается частичный заряд, необходимый для начала работы мотора.

В некоторых моделях ЗУ отсутствует индикация заряда, поэтому есть проблема с определением ампеража. Легко проверить силу тока можно обычным мультимером:

1. Аккумулятор необходимо снять с автомобиля и подключить к зарядке.
2. На мультиметре выставить шкалу на 10 А, а красный щуп вставить в разъем тоже на 10 А.
3. «Плюс» зарядного устройства присоединить к положительному полюсу батареи.
4. «Минус» зарядника соединить черным щупом с базой мультиметра (гнездо СОМ).
5. Красный щуп подключить ко второй клемме аккумулятора.

Как измерять: подробная инструкция

Электроэнергетическая промышленность выпускает модели тестеров с различными интерфейсами. Производители описывают, как пользоваться мультиметром, в подробной инструкции. Но часто, особенно в комплектации дешевых продуктов, инструкции отсутствуют или напечатаны на английском языке. Несмотря на некоторые отличия, измерения в разных приборах производятся по Общим принципам.

Напряжение

При работе с электрической цепью под напряжением требуется соблюдать технику безопасности.

Первым делом нужно установить режим работы и диапазон значений. Для этого нужно знать, какой ток в цепи — постоянный или переменный. Рекомендуется сначала установить диапазон на максимум (если напряжение неизвестно) или выше предела текущего потенциала. Для сети 220 В это 600 или 750 В.

Второй шаг — черный щуп подключить к гнезду СОМ, красный к разъему для определения напряжения.

Подключение щупов для измерения напряжения

Третий — непосредственно измерение. Для этого завести концы проводов в гнезда розетки или, например, к полюсам батарейки.

Замер потенциала батарейки

На экране высветится значение напряжения в вольтах. Зафиксировать число можно нажатием кнопки HOLD (при наличии). Это очень удобная функция, особенно если измерений много.

При несоблюдении полярности величина будет со знаком «минус». В цифровых мультметрах, в отличие от стрелочных, это не проблема.

Сопротивление

Мультиметр позволяет определять сопротивление элементов, участков цепи или простейших электрических устройств без подачи напряжения. Подобные измерения не опасны, так как обесточенные предметы опасности не представляют.

Последовательность работы:

1. Выставить переключателем нужный режим в максимальном диапазоне.
2. Подключить провода к соответствующим разъемам.
3. Проконтролировать состояние прибора. Для этого соединить концы щупов между собой. Дисплей покажет «0» или незначительное сопротивление самих проводников, которое учитывается при высокоточных расчетах.
4. Измерить сопротивление прикосновением к выводам исследуемого объекта. Часто для этого пользуются зажимами «крокодил». Работать будет удобнее, а показания точнее.

Прибор автоматически выдает значение сопротивления в Ом. Для правильного результата достаточно 2 попыток.

Определение сопротивления элемента

Если цепь разомкнута и нет контакта, на дисплее появится единица.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь — последовательно.

Мультиметр встраивается в разрыв цепи

Оптимально, если есть возможность подключать провода к разборному разъему. В противном случае нужно будет изготовить какое-то устройство. Удобно использовать простой электрический провод с вилкой на одном конце и двойной розеткой на другом.

Приспособление для замеров силы тока

Измерение тока небезопасно как для замерщика, так и прибора. При перегрузке устройство может сгореть.

Чтобы минимизировать возможный риск, нужно соблюдать определенные правила:

• Начинать с максимального диапазона. Даже при низком напряжении сила тока может быть очень большой.
• Если показания прибора меньше нижней границы ( 200 или 500 мА в различных моделях), переустановить красный провод в соответствующее гнездо и снять точные измерения уже в более узком диапазоне.
• Ограничивать длительность замеров и паузы между ними. Если не соблюдать временной режим, мультиметр перегреется и выйдет из строя.

Подключение красного щупа при токе свыше 200 мА

Измерение мультиметром постоянного тока

Сила тока измеряется при наладке различных электронных узлов, схем и устройств. В быту тестер для измерения силы тока может применяться, например, для контроля зарядного тока аккумулятора, когда на зарядном устройстве нет соответствующего прибора или он вышел из строя.

Шкала постоянного тока обычно имеет четыре предела:

Если измерения производятся в перечисленных пределах, то щупы подключаются к тем же гнездам, что и при измерении других величин: черный провод – к гнезду, обозначенному значком заземления или надписью COM, красный — к гнезду VΩmA.

Если же диапазон измеряемых токов лежит выше, чем 200 мА, то необходимо щуп из гнезда VΩmA переключить в гнездо 10А, в противном случае прибор выйдет из строя. Черный провод при этом остается в гнезде со значком заземления.

Измерение переменного тока данная модель мультиметра не производит.

Также как и при измерении напряжения мультиметром, измерять силу тока необходимо начинать с максимального предела, чтобы предотвратить выход из строя мультиметра.

Переключать прибор на более низкий предел нужно только после того, как убедились, что показания прибора ниже установленного предела. Если нет необходимости в более точных измерениях, то на нижний предел можно и не переключать.

Самое главное, нужно всегда помнить, что для измерения силы тока тестер подключается в цепь последовательно, а при измерении напряжения и сопротивления – параллельно.

Силу тока в розетке измерить невозможно – прибор мгновенно выйдет из строя! Поэтому, прежде чем подключать щупы к точкам измерения, обязательно нужно убедиться в том, что переключатель мультиметра установлен в нужном секторе и на необходимом пределе измерений.

Замена питающего элемента прибора

Как только вы заметите на дисплее значок батарейка, это значит что батарей от которой питается прибор «подсела» и пришла пора ее заменить. Для этого необходимо открутить отверткой два болтика, снять заднюю крышку и установить новый элемент питания – батарейку на 9 V.

Похожие материалы на сайте:

Существующие типы батарей

Аккумуляторы очень разнообразны. Они различаются по материалу, напряжению, емкостью и номинальной нагрузкой.

Материал

Выпускаются батареи:

• свинцово-кислотные;
• литий-ионные;
• никель-кадмиевые;
• никелево-железные;
• щелочные;
• кальциевые;
• сурьмянистые.

Свинцово-кислотные аккумуляторы используются в автотранспортных средствах для запуска двигателя. Литий-ионные — в телефонах и ноутбуках. По этой же технологии сегодня изготавливают универсальные аккумуляторы в форме пальчиковой батарейки.

Никель-кадмиевые считаются устаревшими. В сравнении с литий-ионными они менее удобны, поскольку их требуется заряжать и разряжать полностью. В противном случае емкость батареи уменьшается.

Прочие виды аккумуляторов применяются для специфических задач.

Напряжение

Каждый электропотребитель рассчитан на то или иное напряжение и это нужно учитывать при выборе аккумулятора. К примеру, автомобильный аккумулятор генерирует напряжение в 12 В, пальчиковый — в 1,5 В. Чтобы запитать приемник или фонарик на 3 В, соединяют последовательно два аккумулятора напряжением в 1,5 В.

Максимальный ток или номинальная нагрузка

Эти параметры увязаны, поскольку сила тока обратно пропорциональна сопротивлению нагрузки. При мощности нагрузки свыше допустимой, в цепи протекает ток большой силы, что приводит к повреждению аккумулятора.

Автомобильные аккумуляторы рассчитаны на токи в 460 – 560 А, так как для запуска двигателя требуется значительная мощность.

Емкость

Данный параметр измеряется в ампер-часах (А*ч или AH). Он отображает длительность работы батареи с определенной нагрузкой. К примеру, емкость автомобильных аккумуляторов составляет от 45 до 100 А*ч.

Батарея емкостью 60 А*ч сможет питать нагрузку, потребляющую ток в 1 А (мощность 12 Вт), в течение 60 часов.

Нагрузка мощностью 24 Вт, потребляющая ток в 2 А, сможет работать только 30 ч.

То есть время работы рассчитывается по формуле: t = E / I, где Е — емкость аккумулятора в А*ч, I — сила тока.

Если известна мощность нагрузки W, силу тока рассчитывают по формуле I = W/U, где U — напряжение аккумулятора.

При помощи мультиметра определяют:

• уровень заряда (по напряжению холостого хода);
• рабочее напряжение: проверяется при подключении заряженного аккумулятора к нагрузке.

Можно при помощи этого прибора измерить и емкость аккумулятора.

Точность работы мультиметра

Для любого мультиметра в инструкции описаны характеристики, где сказано, насколько результат замера может отличаться от действительной величины. Имеет значение разрядность индикатора. У самых простых устройств она равна 2,5. Для прецезионных эта характеристика выше, и равна 8,5. Под разрядностью стоит понимать способность отображать результат от 0 до 9 в полном объеме.

На примере это выглядит следующим образом. Если разряд равен 3,9, тестер способен позволяет выводить данные от 0,000 до 1,999 включительно без переключения режима. В противном случае требуется дополнительная несложная настройка.

Но это что касается удобства пользования. Точность работы мультиметра зависит от разряда лишь косвенно. Однако связь очевидна. Если взять прибор с разрядностью 2,5, отклонения возможны в пределах 10% в сторону увеличения или уменьшения.

Для профессиональной работы электронщики покупают тестеры с разрядом 4,5. Тогда максимальная погрешность всего 0,1%. Более дорогие приборы позволяют замерять параметры цепи и электродеталей с отклонением в 0,01% от показаний, выведенных на индикатор (экран, монитор). Портативные приспособления имеют меньший класс точности, чем стационарные, непереносные.

Как правильно прозванивать цепи

Прозвонка — это проверка, есть ли в сети контакт. Этой функцией пользуются в основном продвинутые ремонтники, которые занимаются восстановлением техники или устройств. Обычному человеку эти функции обычно не нужны, но все же вы должны понимать, как ими пользоваться.

Переключателем необходимо выбрать режим прозвонки (он обозначен треугольником с вертикальной линией или вертикальными скобками, похожими на значок “громкость”). Затем щупами нужно прозвонить дорожку. Если она целая, то вы услышите писк динамика.

Внимание: при прозвонке нужно обесточивать сеть, чтобы по ней вообще не текли токи. Использовать мультиметр для прозвонки сетей под напряжением запрещено — он или покажет неверные данные, или выйдет из строя

Изучите инструкцию, прежде чем пользоваться устройством

В каких случаях необходимо пользоваться мультитестером в прозвоночном режиме? Если вам нужно определить работоспособность кабеля. К примеру, вы проложили пару десятков кабелей для LAN сети к каждому столу или устройству, но забыли промаркировать их. В этом случае и можно легко определить. Вам надо выбрать один кабель, зачистить на нем два провода и замкнуть их (к примеру, желтый и зеленый). Потом вы отправляетесь на другой конец пучка и прозваниваете на каждом кабеле зеленый и желтый провод. Когда тестер пискнет, то вы нашли искомый кабель.

Мы перечислили основные правила пользования мультиметром для новичков — этого вполне достаточно, чтобы совершать 95% всех бытовых операций. Домашнему электрику вряд ли понадобится проверка транзисторов и другие сложные функции — они нужны только ремонтникам электроники. Поэтому не стоит забивать себе голову.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

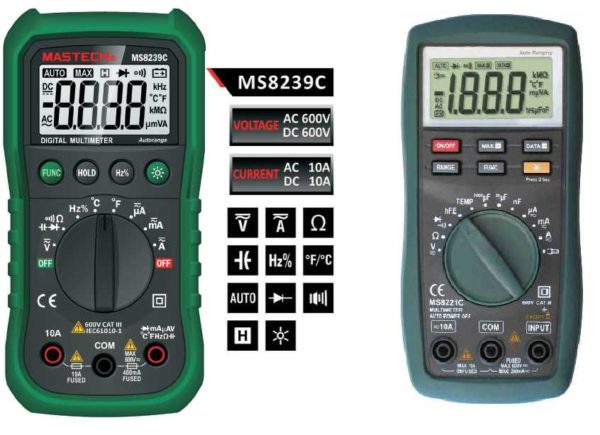

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра.

1. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:
2. напряжение: постоянное и переменное;
3. ток: постоянный и переменный;
4. сопротивление;
5. параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~).

Постоянный ток: А-, переменный: А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20 A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном. Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Но, давайте, пока отвлечемся от процесса измерений и внимательно посмотрим на лицевую панель мультиметра. Здесь, кроме цифр, можно увидеть много различных символов, напоминающих друдлы (картинки – каракули, к которым надо придумать объяснение, подпись).

Эти обозначения следует выучить наизусть, как таблицу умножения, и никогда не забывать. Это поможет не только правильно пользоваться мультиметром, получать достоверные результаты измерений, но и убережет прибор от выхода из строя при неправильном пользовании.

Все мультиметры комплектуются измерительными щупами, причем, у всех моделей приборов они одни и те же: на одном конце однополюсная вилка для подключения к мультиметру, на другом – измерительный щуп, не очень, правда, удобной конструкции.

Щупы, как правило, красного и черного цвета, что позволяет соблюдать полярность подключения. Лучше всего это сделать, как показано на рисунке.

Подключение измерительных щупов к мультиметру

Но, если разобраться, то соблюдение полярности не особо и нужно. При измерении переменного напряжения полярность подключения прибора роли вообще не играет, результат будет одним и тем же.

И все же, измерительные щупы лучше подключить так, как показано на рисунке 2: черный щуп в гнездо с надписью «COM» (общий), а красный в гнездо расположенное выше, что позволит проводить все измерения, кроме измерения токов на пределе 10 A, что приходится делать не слишком часто.

Особенно следует соблюдать полярность подключения щупов в режиме «прозвонки» полупроводников: на красном щупе будет присутствовать плюсовое напряжение омметра, что позволит правильно подключить исследуемую деталь. Подробнее о проверке полупроводников будет рассказано чуть ниже. Подключение щупов для проверки диода показано на рисунке.

На красном щупе «плюс» омметра

Провода в измерительных щупах крепятся только пайкой, а на выходе из пластмассовых наконечников свободно болтаются и мотаются, а со временем отматываются совсем и вылетают. Чтобы этого не произошло, следует укрепить провода в щупах с помощью термоусадочной трубки или изоленты.

Принцип действия цифрового мультиметра

Устройство объединяет в себе функции узкопрофильных приспособлений: амперметра, омметра и вольтметра. Показания выводятся на дисплей. Основу конструкции представляет аналого-цифровой преобразователь двойного интегрирования. В нём происходит изменение входного сигнала с опорным.

Для снятия электрических замеров мультиметр подключают к схеме или её компоненту. Соединение осуществляют с помощью проводов. Чаще всего их окрашивают в чёрный и красный цвета. Первый проводник – отрицательный (его ещё называют общим), второй – положительный. На концах проводов имеются элементы подключения:

• вилки – вставляются в гнёзда измерителя;
• щупы – используются для создания контакта со схемой и пр. электро устройствами, с которых снимаются параметры.

Для снятия показаний постоянного тока мультиметр последовательно подключают к схеме

При этом важно избегать одновременного подключения измеряемого прибора с устройствами, преобразующими любой вид энергии в электрическую. Такая цепочка приводит к повреждению тестера

Для считывания информации о постоянном токе, измеритель должен быть соединён последовательно со схемой, которая подлежит проверке

При этом важно избегать одновременного подключения к генератору или преобразователю электрической энергии. В обратном случае избыточный ток выведет мультиметр из строя

При снятии параметров напряжения наоборот предусматривают создание цепочки: мультиметр + схема + преобразователь или проводник напряжения. В параллельных ветках наблюдается одинаковый уровень напряжения, поэтому данные считаются корректными.

Снятие параметров сопротивлений осуществляется после обесточивания цепи. Для питания схемы измерителя применяют внутреннюю батарейку, которая параллельно запитывает измеряемое сопротивление.
