Как пользоваться мультиметром в автомобиле: подробная инструкция для чайников

Рейтинг лучших мультиметров для дома и машины

Выбирая мультиметр для автомобиля или бытового использования, можно приобретать как бюджетные модели, так и более дорогостоящие с дополнительными функциями при необходимости. Проведем сравнение некоторых моделей, их характеристик, данные были собраны в топ моделей в зависимости от стоимости прибора.

Лучшие недорогие устройства

Выбирая между стрелочным и дешевым цифровым прибором, лучше отдать предпочтение второму, ведь он сразу выводит результат на дисплей. Бюджетный компактный мультиметр предназначен для определения значений тока и напряжения, а также поможет проверить целостность проводки. Приведем лучшие цифровые мультиметры в данном сегменте:

Ресанта DT 830В – замеряет постоянный и переменный ток, сопротивление, тестирует транзисторы и диоды. Предусмотрен переключатель на 20 режимов, защита от перегрузок, питание от кроны. Прибор может применяться в быту, для автомобиля и в небольших автомастерских. Минусами являются отсутствие режима автоотключения и тонкие щупы, склонные к обрыву;

UNI-T UT33D характеризуется компактностью и легкостью, оснащен встроенной защитой от перегрузок. Процент погрешности минимален при высокой чувствительности, поэтому мультиметр подойдет для дома и для радиолюбителей. Плюсами является наличие звукового сигнала и функции автоотключения;

Mastech MAS838: прибор станет оптимальным по соотношению цены и надежности. Устройство идеально подойдет для применения дома или в гараже, имеет минимальную погрешность. Оснащен большим экраном и понятными регуляторами режимов. Преимуществом является наличие кнопки памяти hold, режима прозвонки диодов.

Рейтинг мультиметров с расширенными опциями

Среди моделей, имеющих дополнительные опции, следует отметить наиболее популярные:

• Mastech MS8260E. Имеет модули для проверки биполярных транзисторов, тестирования диодов и проверки цепи на целостность, измерения индуктивности катушек и дросселей. В приборе предусмотрен переключатель на 30 режимов, подсветка, наличие клавиши Hold для фиксации последнего результата. Преимуществами прибора являются широкий диапазон измерений, удобное расположение предохранителя, защита от некорректного подключения, качественные щупы. Существенным минусом является тот факт, что после ударов падает до нуля заряд батареи;
• CEM DT-61. В приборе совмещены базовые опции с функцией оценки параметров окружающей среды. Расширенный набор опций включает измерение температуры, уровня влажности, шума и освещения. Устройство имеет двойной корпус с противоударными характеристиками и отличается высоким качеством проводки. Единственным минусом при таком наборе функций выступает только высокая цена.

Рекомендуемые профессиональные приборы

Приборы для профессионального использования отличаются противоударным корпусом с несколькими уровнями защиты от влажности и пыли. В таких мультиметрах предусмотрен широкий диапазон и высокая скорость отображения результата на большом дисплее:

Fluke 17B+. Американский прибор отличается повышенной надежностью, дисплей обновляется трижды в секунду, диапазон регулируется в автоматическом или ручном режиме. Достоинствами данного цифрового мультиметра является информативность, плавные повороты регуляторов, удобные и качественные щупы. Питание от 2 батареек типа АА;

APPA 107N – благодаря классу защиты IP64 прибор может использоваться в экстремальных условиях, причем влажность и падения никак не отражаются на точности измерений. В память устройства заносится 1600 последний значений, прибор совместим с вычислительной техникой через интерфейс. Результат отображается не только цифрами и символами, но и на линейной шкале из 42 сегментов.

Итак, мультиметр – это прибор, который может понадобиться не только электрикам и мастерам по работе с электросетями, но и обычным мастерам для бытового применения в гараже или дома. Прибор поможет установить причины поломок, поскольку позволяет проводить различные замеры благодаря своей многофункциональности.

Как выбрать мультиметр?

Как пользоваться мультиметром – измерение напряжения, силы тока и сопротивления

Прозвонка проводов с помощью мультиметра — что это значит и как выполняется

Как выбрать пуско-зарядное устройство для аккумулятора автомобиля?

Проверка электродвигателей разного вида с помощью мультиметра

Для чего предназначены токоизмерительные клещи?

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока

Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего

Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Как измерять: подробная инструкция

Электроэнергетическая промышленность выпускает модели тестеров с различными интерфейсами. Производители описывают, как пользоваться мультиметром, в подробной инструкции. Но часто, особенно в комплектации дешевых продуктов, инструкции отсутствуют или напечатаны на английском языке. Несмотря на некоторые отличия, измерения в разных приборах производятся по Общим принципам.

Напряжение

При работе с электрической цепью под напряжением требуется соблюдать технику безопасности.

Первым делом нужно установить режим работы и диапазон значений. Для этого нужно знать, какой ток в цепи — постоянный или переменный. Рекомендуется сначала установить диапазон на максимум (если напряжение неизвестно) или выше предела текущего потенциала. Для сети 220 В это 600 или 750 В.

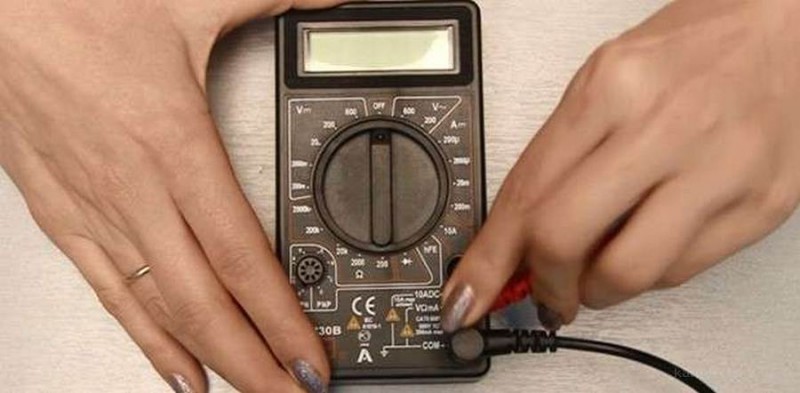

Второй шаг — черный щуп подключить к гнезду СОМ, красный к разъему для определения напряжения.

Подключение щупов для измерения напряжения

Третий — непосредственно измерение. Для этого завести концы проводов в гнезда розетки или, например, к полюсам батарейки.

Замер потенциала батарейки

На экране высветится значение напряжения в вольтах. Зафиксировать число можно нажатием кнопки HOLD (при наличии). Это очень удобная функция, особенно если измерений много.

При несоблюдении полярности величина будет со знаком «минус». В цифровых мультметрах, в отличие от стрелочных, это не проблема.

Сопротивление

Мультиметр позволяет определять сопротивление элементов, участков цепи или простейших электрических устройств без подачи напряжения. Подобные измерения не опасны, так как обесточенные предметы опасности не представляют.

Последовательность работы:

1. Выставить переключателем нужный режим в максимальном диапазоне.
2. Подключить провода к соответствующим разъемам.
3. Проконтролировать состояние прибора. Для этого соединить концы щупов между собой. Дисплей покажет «0» или незначительное сопротивление самих проводников, которое учитывается при высокоточных расчетах.
4. Измерить сопротивление прикосновением к выводам исследуемого объекта. Часто для этого пользуются зажимами «крокодил». Работать будет удобнее, а показания точнее.

Прибор автоматически выдает значение сопротивления в Ом. Для правильного результата достаточно 2 попыток.

Определение сопротивления элемента

Если цепь разомкнута и нет контакта, на дисплее появится единица.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь — последовательно.

Мультиметр встраивается в разрыв цепи

Оптимально, если есть возможность подключать провода к разборному разъему. В противном случае нужно будет изготовить какое-то устройство. Удобно использовать простой электрический провод с вилкой на одном конце и двойной розеткой на другом.

Приспособление для замеров силы тока

Измерение тока небезопасно как для замерщика, так и прибора. При перегрузке устройство может сгореть.

Чтобы минимизировать возможный риск, нужно соблюдать определенные правила:

• Начинать с максимального диапазона. Даже при низком напряжении сила тока может быть очень большой.
• Если показания прибора меньше нижней границы ( 200 или 500 мА в различных моделях), переустановить красный провод в соответствующее гнездо и снять точные измерения уже в более узком диапазоне.
• Ограничивать длительность замеров и паузы между ними. Если не соблюдать временной режим, мультиметр перегреется и выйдет из строя.

Подключение красного щупа при токе свыше 200 мА

Как пользоваться подарочной картой Сбербанка?

До начала использования подарочной карты Сбербанка держатель карты должен поставить свою подпись на специальной ленте, наклеенной на обратной стороне карты. Поскольку Сбербанк выпускает подарочные карты в платёжной системе Visa, держателя могут попросить расписаться на чеке покупки и даже сверить подпись с образцом в паспорте. При расчётах через интернет следует использовать CVV2 из 3-х цифр, также расположенных на обратной стороне подарочной карты. Данная карта не именная, поэтому, если плательщику понадобится указать своё имя и фамилию, их следует ввести латинскими символами по образцу заграничного паспорта.

Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

1. Установить режим в позицию ACV или DCV в предполагаемом интервале.
2. Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
3. Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
4. Провести измерение.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.
Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

Черный щуп — в гнездо СОМ.
Красный — в разъем до 200 мА или 10А.
Наконечниками осторожно прикоснуться к контактам.
Считать с дисплея значение напряжения.

При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.
Последовательность действий:

1. Установить режим Ω, выбрав максимальный диапазон.
2. Щупы вставить в соответствующие коннекторы.
3. Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
4. Концы проводников набросить на контакты исследуемого объекта.
5. На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

1. Установить режим
2. Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
3. Отображением на дисплее будет значение усиления сигнала.

Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.
Измерение емкости производится по схеме:

1. Выставить режим Fcx.
2. К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
3. Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

1. Установить режим прозвонки (значок «звуковой микшер»).
2. Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.

Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.
При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

1. Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
2. Приблизить условный спай к точке, в которой нужно найти температуру.
3. На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Разновидности электрических пробников напряжения

Электрические пробники напряжения призваны проверять целостность электроцепи. От них будет зависеть работа любого элетрического прибора. Каждый многофункциональный тестер обладает целой схемой с отдельным питанием активной сети, который призван осуществлять прозвон даже обесточенных электрических цепей.

Бывает пробник пассивным, активным, многофункциональным, универсальным и самодельным. Пассивный тестер оснащен одним полюсом фазы и выполняет только одну задачу. Он показывает, есть или нет напряжения в электроцепи. Профессиональные электрики его не используют из-за того, что у него ограниченный функционал, а для домашнего использования он подходит.

Активный индикатор считается чувствительным детектором напряжения, состоящим из светодиода, реагирующего на все электромагнитное поле проводника. Спектр его использования больше. К примеру, он помогает отыскать место обрыва проводки дома. Также он позволяет прозванивать провода, и определять исправность их работы.

Активный прибор

Многофункциональный тестер — улучшенный вариант активного индикатора. Отличие лишь в том, что в этом имеется переключатель, регулирующий чувствительность устройств. Он работает как в контактном, так и бесконтактном режиме. Дополняется такой тестер дисплейным управлением и зуммером. В отличие от мультиметров, имеет только один щуп.

Многофункциональный прибор

Универсальный аппарат — распространенный функциональный и удобный тестер, который может как определять фазу с нулевой сетью, так и прозванивать проводку для определения напряжения. Кроме того, он обладает звуковой и визуальной индикацией.

Универсальный прибор

Самодельный контрольный аппарат — это пробник, который имеет обычную 220 вольтовую лампочку, вкрученную в патрон с проводами в виде щупов.

Обратите внимание! Отличается от других пробников тем, что по яркости свечения лампы можно узнать оптимальное напряжение или нет. Кроме того, с таким агрегатом можно осуществлять проверку всех трех фаз

Из чего состоит прибор

Комплектация аналогового мультиметра включает стрелочный магнитоэлектрический прибор, набор добавочных резисторов и щупы. При необходимости проверки переменных напряжения и тока, подключается прибор через выпрямительные диоды.

Более подробно остановимся на цифровой модели, и дальнейшие измерения будем проводить именно ей, так как функциональность значительно выше, а показания точнее. В базовую комплектацию цифровой модели входят также щупы, которые необходимо перед использованием укрепить. Для этого зафиксируйте точки входа проводов в пластмассовые трубко-держатели. Это нужно для того, чтобы при измерении провода в изгибах щупов не повреждались.

Изгибы щупов

Устройство цифрового мультиметра

Чтобы использовать правильно цифровой мультиметр, рассмотрим его более подробно. В верхней части расположено табло (цифровое), способное показывать до 4 (иногда более) цифр, то есть самое большое значение будет «9999». Если заряд аккумулятора на исходе, то появится надпись «bat».

Вариант экрана

Под экраном расположились 2 кнопки. Обычно это «hold», которая сохраняет показания последнего измерения. И справа «back light» (могут быть не только буквенное обозначение, но картинки (звездочка или лампочка)), при ее нажатии включается подсветка экрана. С обратной стороны приборы обычно имеется откидная ножка, чтобы поставить прибор.

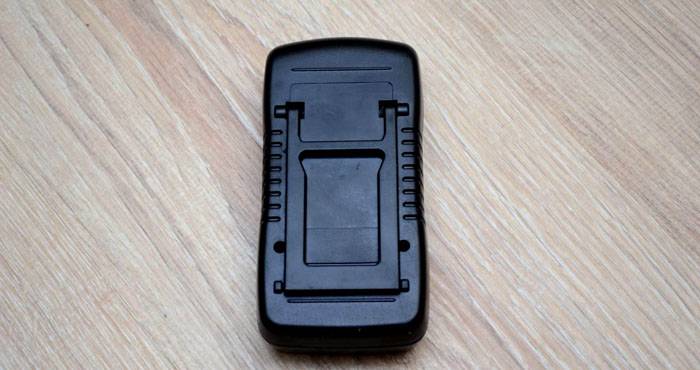

Подставка на задней крышке

Обычно питается такое устройство от девяти вольтовой батарейки. Чтобы добраться до нее необходимо полностью снять заднюю крышку. Чтобы правильно пользоваться цифровым мультиметром, необходимо верно подсоединить щупы.

• Черный провод – это минус. Присоединяется к гнезду «com».
• Красный – это плюс. Вставляется в отверстие справа от минуса.

Оставшееся незанятое гнездо используется для измерения переменного тока с пределом до десяти ампер и без предохранителя.

Правильное подключение щупов

Работают с мультиметром пи помощи круглой кнопки со стрелкой, по умолчанию которая выставлена на положение «Выкл». Ее следует вращать до нужного положения. Изучив основные кнопки и разъемы цифрового мультиметра, разберем подробно каждый способ измерения.

Проверка силы тока

Посмотрим, как пользоваться тестером для того, чтобы узнать силу тока:

Всунуть разъём красного цвета в гнездо с маркировкой «mA» («VΩmA»), чёрного цвета – в «COM» (для проверки силы тока, значение которого не превышает 10 Ампер). Чтобы проверить ток, показатель которого колеблется от 200 миллиампер до 10 ампер, следует поставить красный электрощуп в разъём «10А».

Разные положения буров для определения маленькой и большой силы токаИсточник www.sciencebuddies.org

• Поставить выключатель на деление «А~» для проверки значения переменного тока или на «А-» для проверки силы постоянного электрического тока.
• Поставить диапазон измерений таким, чтобы он был больше предполагаемой силы тока, но не намного.
• Подключить нагрузку (например, лампочку накаливания с патроном) в собираемую электроцепь от розетки до мультиметра.

• Прикрепить кусок провода к цоколю лампы, другим концом – к щупу.
• Взять ещё один провод и прицепить его по схеме «цоколь лампы – электрическая розетка».
• Красный щуп (его свободный конец) необходимо установить на «+» измеряемого объекта, а чёрным нужно коснуться следующего элемента цепи (проволочки, идущей от «нагрузки», то есть от лампочки).

Схема подключения мультиметра с «нагрузкой»Источник electrikmaster.ru

Для определения величины потребляемого переменного тока (например, для какого-либо бытового прибора) также может быть использован мультиметр. После установки выключателя на значок постоянного тока («А-»), следует расставить щупы так: для большого тока – крайнее левое положение (отметка «10А»), для небольшой силы тока – среднее положение (отметка «VΩmA»).

Выставив диапазон измерений, примерно соответствующий току, но немного больший, можно приступать к следующему этапу, не забывая, что прибор можно включать только в разрыв цепи (как в предыдущем примере).

Профессиональные мультиметры

Если бытовые модели представлены почти всегда в компактном исполнении, то профессиональные могут быть как компактными, так и стационарными. При этом стоимость даже самых простых начинается с 15…20 тысяч рублей, действительно качественные стационарные приборы стоят уже сотни тысяч.

Среди популярных моделей можно назвать:

• водонепроницаемый (IP67) DT-9979, с возможностью подключения к компьютеру или сматрфону, фиксацией измерений на протяжении 200 часов, точностью измерений 0,025…0,3%;

• APPA 107N, также защищенный, с возможностью синхронизации с компьютером, запоминанием около 6000 значений измерений, датчиками температуры и разъемами «крокодил»;

• KEYSIGHT 3458A – полноценный вольтметр с огромным диапазоном возможностей и функций. Это стационарный прибор, используется обычно на производстве. Главными его достоинствами является погрешность 0,0008% и высокая скорость замеров – до 100 000/1 секунду. Считается отраслевым стандартом РФ.

Проверка различных устройств

Контактным способом

Чтобы проверить целостность внутренней цепи электрической лампы нужно:

1. Приложить щуп индикатора к входному контакту лампы.
2. Приложить палец руки на контактную пластину отвертки.
3. Другой рукой схватиться за цокольную часть лампы, чтобы замкнуть цепь между руками.
4. Если прибор загорается – лампа в рабочем состоянии.

Индикаторная отвёртка позволяет легко проверить рабочее состояние электрической тэны на наличие пробоя к корпусу и обрыва внутренней цепи. В обоих случаях понадобится светодиодный или универсальный индикатор.

Проверка на пробой:

1. Чтобы обнаружить контакт токоведущих элементов прибора с корпусом, нужно взять его в руку – она будет выступать источником электрического заряда.
2. Другой рукой нужно взять индикатор так, чтобы один из пальцев находился на контактной пластине, и поочередно приложить щуп к клеммникам тэны.
3. При наличии пробоя цепь замкнется, и прибор покажет фазу (загорится) – тэну следует менять.

Проверка на обрыв:

1. Для проверки целостности внутренней цепи тэну нужно так же создать между руками замкнутую цепь.
2. Возьмите обычную отвертку с плоским наконечником, подсоедините её к одному из клеммников, а к металлическому стрежню приложите палец.
3. К другому клеммнику прижмите индикатор, положив на контактную площадку палец другой руки.
4. Если тэна в рабочем состоянии, между руками образуется замкнутая цепь с низким напряжением – индикатор сигнализирует фазу.

Поиск положения выключателя

По умолчанию все выключатели в доме должны находиться в таком положении, чтобы для включения нужно было нажимать на верхнюю часть клавиши, а для выключения – на нижнюю. Из-за этого при установке возникает ситуация, когда клавишу приходится переворачивать после установки из-за того, что она замыкает цепь нижней частью. С помощью индикаторной отвёртки этой проблемы можно избежать, «прозвонив» схему заранее.

Бесконтактным способом

После подключения люстры с несколькими лампами возникает необходимость проверки правильности соединения. С помощью универсальной отвёртки-индикатора это делается очень просто – надо переключить прибор в нужный режим (L или H) и поднести к выключенной люстре.

Если за этим последует звуковой сигнал и загорится соответствующая лампочка, возле светильника наводится электрическое поле, то есть провода подключены неправильно с общим фазным проводом. Если подключение было сделано с соблюдением требований безопасности, индикатор будет срабатывать только при включении света.

Поиск участка обрыва влет

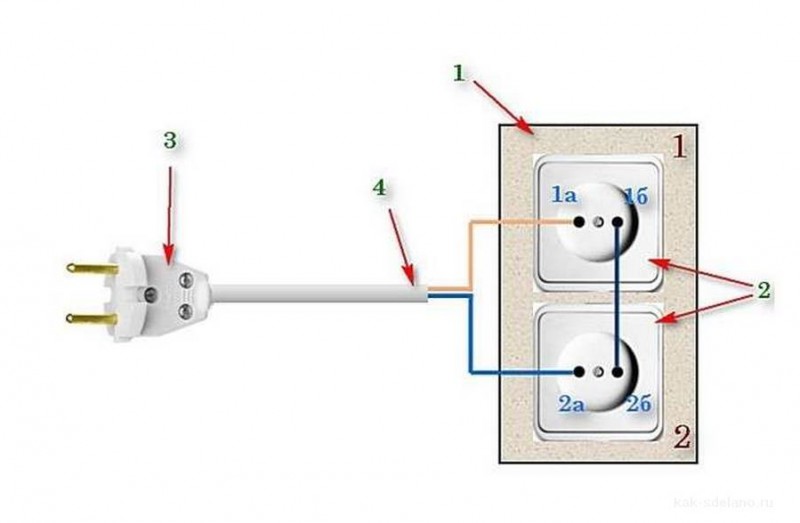

При питании электроприборов через удлинитель возникает ситуация, когда обрыв в сети очевиден, но точно неизвестно, где он находится. Если розетка находится в рабочем состоянии, необходимо проверить кабель удлинителя и прибора на наличие обрыва. Для этого надо включить его в сеть и индикатором в режиме L провести по всей длине цепи. В месте, где прибор не отреагирует на наличие электрического поля, находится обрыв.

Если на всем протяжении неисправность не найдена, нужно провести процедуру снова, перевернув вилку в выключателе, чтобы ток пошел по другой жиле кабеля. Если обрыв не будет найден и в этом случае, проблему нужно искать в самом инструменте.

Чтобы увидеть что называется «вживую», как себя ведет отвёртка-тестер при работе в бесконтактном режиме, вы можете ознакомиться со следующим видео.

Основные и дополнительные возможности мультиметров

Если раньше в свободной продаже имелись приборы, способные замерить силу тока и напряжение, то современные модели имеют расширенный функционал. С его помощью не нужно производить расчетов, достаточно лишь воспользоваться тестером и снять показания.

Именно по причине многофункциональности вопрос как пользоваться прибором для тестирования стает особенно остро.

Ведь с его помощью замеряю показатели:

1. Силу тока (переменного).
2. Напряжения участка цепи.
3. Индуктивность катушки.
4. Емкость конденсатора.
5. Сопротивление проводника.
6. Частоту колебаний.
7. Параметры постоянного тока.
8. Температуру нагрева.

Самое простое применение – «прозвонить» цепь с целью определить ее целостность. Это необходимо, например, когда требуется выявить участок с дефектом, чтобы потом произвести ремонт. Кроме того, мультиметр – устройство, позволяющее без отключения определить момент появления электрического тока. Как только он возник, подается звуковой или световой сигнал, что облегчает работу и делает ее безопасной.

Цифровые модели способны генерировать тестовые импульсы или гармонические сигналы, что дает возможность проверять работоспособность диодов, а также транзисторов. Выявляется полярность, целостность конструкции и т.д. Есть модификации:

1. С предустановленной защитой контактов, срабатывающей в случае, если при измерении сопротивления произойдет незапланированная подача электричества.
2. Имеющие плавкие вставки на случай, если пользователь неверно выбрал режим. Предохранитель перегорает, но прибор остается рабочим после его замены.
3. Способные автоматически выключаться при нештатной ситуации или в случае, если устройство длительное время остается невостребованным.
4. Имеющие подсвечиваемый дисплей. Есть ночные режимы, световая индикация, обычная диодная подсветка, что позволяет работать в условиях ограниченной видивости.
5. Подающие сигнал при перегрузке батареи, блока питания, рабочих узлов без отключения.
6. Обладающие возможностью сохранять и запоминать результаты замеров, которые потребуются для обработки полученных данных.

Некоторые модели предназначены для ручной установки пределов измерений. Как пользоваться мультиметром и перечень функциональных возможностей указано в мануале, идущем в комплекте с тестером. Удобней, если это сертифицированный товар, и инструкция написана на русском языке. Однако и без мануала можно разобраться в основных функциях прибора. На корпусе есть все необходимые надписи, стандартные символьные обозначения.
