Почему не зажигается газовая колонка

Содержание:

Почему колонка отключается во время работы?

Если газовая колонка нормально зажигается, но почему-то гаснет во время работы, это может указывать на исправный функционал системы безопасности прибора.

В конструкции колонки есть датчик, который срабатывает при повышении внутренней температуры. Внутри системы предусмотрены две пластины, которые отталкиваются друг от друга, прекращают подачу электропитания, выключают колонку. Это случается при быстром и бесконтрольном повышении внутренней температуры.

Система автоматики газовой колонки включает три сенсора: тяги, пламени, перегрева. Плюс два клапана: газовый и сброса. Они обеспечивают безопасную эксплуатацию прибора

Проверить датчики можно по сопротивлению. Исправная деталь показывает знак бесконечности. Когда высвечивается другое значение, вызываем мастера.

Если прибор работает достаточно долго, а потом отключается, проверяем настройки. Иногда пользователи случайно выставляют автоматическое выключение через определенное время.

Что еще приводит к отключению:

  • плохое давление воды или газа;
  • нарушение контакта между термопарой и электромагнитным клапаном (нужно зачистить контакты, подтянуть соединения);
  • окисление контактов блока питания, когда аппарат щелкает, но не загорается.

Полезно и батарейки проверить. Стандартная замена источников питания проводится раз в полгода. Дольше держат заряд аккумуляторы.

Тяга плохая или полностью отсутствует

Скопление продуктов сгорания чаще всего связано с засоренностью дымохода сажей, копотью, мусором. Когда тяга отсутствует или она недостаточна, отработка наружу не выводится.

Чтобы проверить тягу, нужно к контрольному окну колонки поднести горящую спичку, зажигалку. Если пламя отклоняется в сторону, тяга есть. Осталось ровно гореть — ее нет

Важно помнить, что пламя может тухнуть из-за внешних факторов — порывов ветра, например. Тяга в шахте возрастает или снижается и под воздействием сквозняка

Прочистить дымоход можно через “карман”, расположенный ниже от него на 25 см. Если такие манипуляции не помогли, вызовите коммунальщиков.

Скопление сажи на теплообменнике

Теплообменник в процессе работы накапливает копоть, сажу, накипь. Когда он забивается, цвет пламени меняется с желтого на голубой.

Как прочистить теплообменник:

  1. Снимаем кожух.
  2. Выкручиваем винты, удерживающие кожух.
  3. Перекрываем подачу воды.
  4. Открываем смеситель для слива горячей воды.
  5. Отсоединяем резьбу теплообменника и кран. Понадобится подставка — может потечь вода.
  6. Готовим раствор соляной кислоты (3-5%).
  7. Берем трубу с диаметром 1/2” или используем шланг.
  8. Один конец подключаем к входу, другой к выходу.
  9. В воронку заливаем раствор. Если при промывке появится пена, это нормально.
  10. Как только на выходе появится сильный напор, процедуру прекращаем.

Во время работы обязательно надеваем перчатки. После удаления накипи нужно тщательно промыть теплообменник от остатков кислоты.

Если в процессе чистки были замечены дефекты на трубках, то предстоит выполнить ремонт теплообменника.

Для очистки теплообменника от накипи можно использовать лимонную кислоту (на 700 мл воды понадобится 80 г порошка). Радиатор кипятим в растворе полчаса, оставляем до остывания и промываем

Очистные работы рекомендуется проводить раз в год. Регулярное обслуживание поможет аппарату нормально функционировать.

Засорение душевой лейки и шланга

Случается, что газовая колонка включается и почему-то сразу тухнет при переключении на душ. Это может быть связано с засором отверстий лейки.

Нужно открутить лейку, прочистить и промыть отверстия. Эффективно и замачивание металлических элементов в растворе лимонной кислоты.

Накипь на лейке образовывается из-за повышенной жесткости водопроводной воды в некоторых регионах. Чтобы этого не происходило, поставьте фильтры или купите смеситель с душем, оснащенный встроенной системой против накипи

Следующая деталь, из-за которой может тухнуть фитиль, — душевой шланг. Если он запутался или забился, мощность напора уменьшается и колонка гаснет.

Поломаться или засориться может и смеситель. Нужно разобрать его, проверить, почистить при необходимости.

На входе в водопроводный узел расположен фильтр, задерживающий мелкий мусор. Его тоже полезно периодически прочищать. Для этого откручиваем винты, снимаем элемент, промываем, чистим щеткой с лимонной кислотой.

Проблемы с розжигом

Одной из наиболее распространенных причин почему не включается газовая колонка являются проблемы с розжигом.

Здесь чаще всего встречаются следующие варианты нестандартных ситуаций:

  • Для моделей старого образца с запальным фитилем – не зажигается газовая колонка при включении воды, при этом есть и тяга, и нормальное давление воды, и газа;
  • Для новых моделей – не срабатывает пьезоэлемент в газовой колонке;
  • Розжиг искры в газовой колонке происходит часто, но горелка загорается неравномерно, а если включается, то работает нестабильно.

Проблемы с розжигом горелки старых моделей возникают в основном из-за несвоевременного технического обслуживания горелок. Со временем в отверстиях сопел горелок образуется слой нагара, они становятся меньше и соответственно пропускают меньший поток газа.

Это сказывается не только на процессе розжига, но и на температуре нагреваемой воды – она просто не нагревается нормально. Поэтому многие устанавливают регулятор на максимум, из-за чего процесс закоксовывания идет еще интенсивнее.

Что делать если не зажигается газовая колонка такой конструкции? Все просто нужно вызвать мастера чтобы он провел обслуживание горелки, очистка от нагара позволит обеспечить нормальную работу прибора. А еще рекомендуется установить газовый фильтр, он обеспечит очистку газа от механических примесей и задержит газовый конденсат.

Одной из причин почему не зажигается газовая колонка Нева выступает отсутствие искры на пьезоэлементе. В отличие от других моделей водонагревателей в торговой марке Нева реализована схема автономного электропитания электроники – от литиевых батареек.

Во время розжига слабая батарейка не дает необходимого заряда для срабатывания пьезоэлемента. Несмотря на то, что цифровое табло продолжает работать и выводить информацию о состоянии прибора, мощности батареи уже недостаточно для розжига пламени горелки. Именно изношенная батарея выступает причиной того почему нет искры на газовой колонке Нева.

Нестабильный розжиг горелки на водонагревателях с пьезоэлементом может быть связан с неправильной настройкой прибора и подключением его к системе автономного водоснабжения дома. Довольно часто не включается из-за перепадов напряжения в сети и недостаточным давлением в системе водоснабжения.

Связано это с тем, что во время включения горячей воды давление в гидроаккумуляторе (особенно если он небольшого объема) резко падает. Электроника водонагревателя диагностирует этот момент, как аварию из-за чего блокируется подача газа. В дальнейшем, когда включается насос водонапорной станции происходит повышение давления и при повторном включении прибор благополучно начинает работать.

Устройство колонки

Как разобраться в расположении узлов водонагревателя? Не переживайте, вам поможет схема. Она создана на основе колонок фирмы «Нева».

Внешнее устройство:

  1. Металлический кожух.
  2. Контрольное окно.
  3. Регулятор расхода газа.
  4. Регулятор воды.
  5. Цифровая индикация температуры.
  6. Патрубок холодной воды (резьба G 1/2).
  7. Патрубок отвода горячей воды.
  8. Патрубок для подключения к газовой магистрали (баллону).
  9. Патрубок для отвода продуктов сгорания, подключается к дымоходу.
  10. Основа. Задняя стенка.
  11. Отверстия для установки.

Внутренняя комплектация:

  • 6, 7, 8 — продолжение, патрубки, как указано выше.
  • 12 — водяной узел.
  • 13 — шток регулировки воды.
  • 14 — сливная пробка.
  • 15 — микропереключатель.
  • 16 — блок управления.
  • 17 — газовый узел.
  • 18 — регулировочный шток топлива.
  • 19 — электромагнитный клапан.
  • 20 — коллектор.
  • 21 — крепежные винты коллектора.
  • 22 — сопла горелки.
  • 23 — искровая свеча.
  • 24 — датчик ионизации.
  • 25 — медный теплообменник.
  • 26 — вывод на водяной узел.
  • 27 — вывод на газовый узел.
  • 28 — крепежные болты.
  • 29 — термореле.
  • 30 — термометр.
  • 31 — устройство газоотвода.
  • 32 — датчик тяги.
  • 33 — кронштейны для монтажа.
  • 34 — батарейный отсек.

Разобравшись в конструкции, можно приступать к поиску неполадок.

Как устранить течь?

Обнаружив причину возникновения течи, можно приступать к ее устранению. Дальнейшие наши действия будут зависеть от того, какая часть газовой колонки является источником протечки.

Протечка в радиаторе

О том, что в радиаторе имеется трещина или пробоина, сигнализирует наличие зеленых пятен на этой детали. Порядок работы по устранению протечки в радиаторе будет следующим:

  • Перекрываем водопроводные трубы, чтобы в колонку не поступала вода. Отсоединяем от колонки шланги подачи воды. Сливаем из радиатора остатки воды. Чтобы удалить жидкость из змеевика, используем пылесос или насос.
  • Вооружившись наждачкой, зачищаем поврежденные участки. Затем обрабатываем эти места обезжиривающим раствором и вытираем насухо.
  • Берем паяльник с припоем, который можно использовать при температуре выше 180 градусов (мощность паяльника должна быть не меньше 100 Вт). Измельчаем кусочек канифоли или растираем в порошок пилюлю аспирина. Посыпаем этим составом рабочую поверхность.
  • Нагрев паяльник до нужной температуры, наращиваем припой на высоту примерно 0.2 см.
  • Повторяем данную процедуру для каждого сквозного повреждения.

Александр Герасимов в своём видеоролике покажет и расскажет как правильно запаять радиатор газовой колонки самостоятельно.

Протечка в резьбовых соединениях

Довольно часто можно обнаружить протечку в резьбовых соединениях между частями газовой колонки

Обратите внимание на то, в какой трубе образовалась течь: по левой трубе обычно подается вода для нагрева, а по правой – газ. Как правило, вода начинает подтекать из трубы, если износилась уплотнительная прокладка. Поменять эту запчасть очень легко

Поменять эту запчасть очень легко.

  1. Первое, что нужно сделать – это заблокировать подачу воды.
  2. Затем разбираем соединение, в котором обнаружена неполадка (используем для этой цели обычный гаечный ключ). Извлекаем износившуюся прокладку.
  3. Соединительные элементы очищаем от загрязнений и обезжириваем.
  4. Если повреждена резьба на гайке-«американке», ее следует заменить.
  5. Затем устанавливаем новую резиновую прокладку и собираем соединение.

Протечка в трубках

Иногда протечка обнаруживается не в соединении трубок, а непосредственно в них самих. Специалисты советуют при обнаружении трещин и небольших пробоин в трубках использовать тот же способ, что и для устранения течи в радиаторе, то есть, паять. Однако при отсутствии должного ухода, не всегда удается вовремя обнаружить повреждение. Если вы спохватились слишком поздно, и трубка успела прогнить так, что не подлежит ремонту, придется ее заменить.

Те, кто столкнулся с подобной проблемой, говорят, что найти подходящую трубку очень трудно, даже в магазинах, специализирующихся на торговле газовым оборудованием. В качестве замены трубке можно использовать гофрированный шланг из нержавейки или гибкую подводку для воды.

Как правильно запаять трубку, не испортив её и продлив срок службы газовой колонке, можно посмотреть в видеоролике Владимира Пекаря, которое представлено ниже.

Замена уплотнения штока водяного узла

Еще одно из возможных мест появления протечек – это газоводяной узел. Если из него начала сочиться вода, вероятнее всего, произошел износ уплотнительного кольца штока. Эту запчасть будет достаточно легко заменить.

Части водяного узла скрепляют шесть винтиков — эти крепежи мы откручиваем в первую очередь. Затем разъединяем две части корпуса узла. Изнутри извлекаем мембрану, пружину и тарелку со штоком, которая представляет собой круглый диск с металлическим штырьком. Если выкрутить этот штырек, под ним можно обнаружить резиновое кольцо – это и есть уплотнитель. Извлекаем износившееся кольцо, ставим на его место новое и собираем узел в обратном порядке.

Удаление накипи: порядок работ

Для проведения такой манипуляции можно использовать как народные средства, так и химические растворы. Отдав свой голос в пользу химии, необходимо в точности следовать инструкции. Если же выбирать лимонную кислоту или уксус, то работа состоит из следующих этапов:

  • отключается газовая колонка;
  • теплообменник отключается руками от остальных элементов и снимается со стены, из него сливается вода;
  • одновременно подключают к трубе, которая подает воду в колонку, шланг, чтобы избежать протечек;
  • грушей, шприцом или лейкой в трубы теплообменника заливается полученный раствор;
  • теперь корпус теплообменника опускается в глубокий таз с этой же смесью и оставляется в таком состоянии на несколько часов или ночь.

После этого деталь необходимо хорошо промыть под проточной водой, подключить обратно к колонке (как вариант, колонке модели Ariston FAST R ONM) и после этого запустить прибор. Вода под давлением уберет всю накипь, сделав трубы идеально чистыми.

Нюанс: Проверить эффективность своей работы легко – достаточно посмотреть на цвет воды: если она прозрачная, значит вся накипь вышла.

Всем, кто мечтает о новом приборе, будет интересно почитать: Замена старой газовой колонки на новую: 5 важных пунктов

Работа с микровыключателем

Этот компонент регулирует электронику аппарата и отвечает за его питание. Из-за своего местонахождения он подвержен попаданию конденсата с водяного блока. Постепенно под влиянием влаги его внутренние контакты трескаются и деформируются. Из-за этого он залипает.

Решение дилеммы кроется в приобретении микровыключателя. Такое изделие есть во многих магазинах электроники. У него в комплекте уже имеется и провод, и разъём.

Провести замену несложно. Присоедините нужные контакты друг к другу. После замены проверьте, как функционирует колонка. Включите её на пару минут и выключите.

Далее необходимо создать защиту для микрореле. Здесь понадобится солидол, литол или другая похожая смазка. Обмажьте деталь со всех сторон. Так образуется её надёжная оборона от влаги, и серьёзно увеличится её эксплуатационный срок.

Вариант прочищения водоприемного узла

Как очистить горелку газовой колонки, чем и как промыть радиатор, мы разобрались. Последний пункт в обзоре – прочищение узла водоприемника. В нем содержится сетчатый фильтр, предотвращающий засоры трубок крупными кусками ржавчины и других отложений. Обязательно нужно проверить мембранное натяжение – если оно недостаточное, из газовой колонки после включения крана воды не будет достаточной тяги.

Как чистить колонку в случае засора водоприемного узла:

  1. Вынуть агрегат из устройства.
  2. Открутить винтовую часть и открыть корпус.
  3. Прочистить фильтр под мощной проточной струей воды.
  4. Проверить мембрану – если присутствуют выпуклости, деталь отработала свое и подлежит замене, лучше всего будет установить силиконовое изделие.
  5. Закрыть крышку водоприемника, оптимально с применением винтов. Это даст гарантию максимально равномерного натяжения.

Сами вы сможете прочистить только форсунки-жиклеры – в остальных ситуациях потребуется помощь профессионального мастера. Водопроводная составляющая не такая сложная и допускает «бытовые» вмешательства. Главное соблюдать основные правила и следовать установленным нормам проведения работ.

Газовая колонка-автомат — ремонт своими руками.

Автоматические газовые колонки в последнее время встречаются даже гораздо чаще, чем полуавтоматические. В основном это китайские газовые колонки таких марок как Oasis, Vektor, Ладогаз, Ariston и отечественные газовые колонки Нева.

Давайте выявим основные типичные неисправности газовых колонок и алгоритмы установления конкретной проблемы Вашей газовой колонки своими руками. Рассмотрим все варианты возникающих проблем:

1. Колонка зажигается с хлопками.

Вероятнее всего у вашей газовой колонки просто сели батарейки. Поэтому с них я рекомендую начинать поиск неисправности в автоматической газовой колонке. Покупать надо только свежие по дате, алкалиновые батарейки. Солевые элементы питания более дешевые, но и служат значительно меньше

Если неисправность таким образом уладить не удалось, то тогда необходимо обратить внимание на зазоры между электродом розжига и горелкой газовой колонки. Проблемы будут, если зазор либо слишком велик, либо слишком мал. При большом зазоре будут вообще пропуски в искрообразовании, при маленьком — искра будет слабой, плохо зажигающей газовую смесь

В любом из случаев в газовой колонке газ будет сначала скапливаться, затем несвоевременно поджигаться с хлопком или даже ощутимом взрывом

При большом зазоре будут вообще пропуски в искрообразовании, при маленьком — искра будет слабой, плохо зажигающей газовую смесь. В любом из случаев в газовой колонке газ будет сначала скапливаться, затем несвоевременно поджигаться с хлопком или даже ощутимом взрывом.

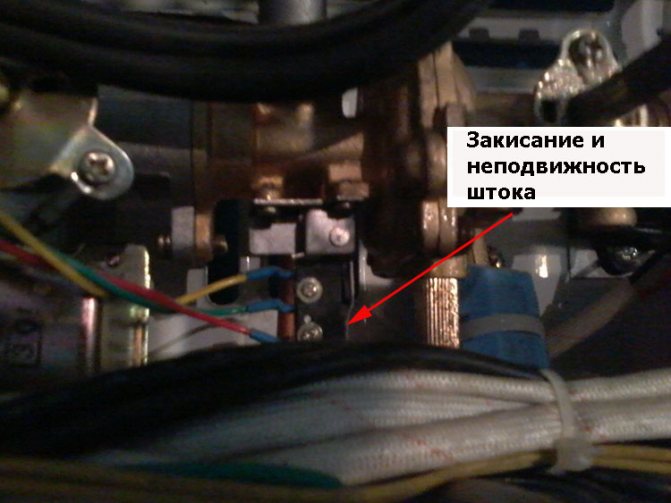

Первым делом смотрим между водяным и газовым блоком колонки в районе микровыключателя. Удобнее это делать вдвоем. Один открывает воду, другой смотрит, что происходит. При открытии подачи воды видно, как ходит шток водяного блока и освобождает кнопку микровыключателя колонки. Тут два варианта:

— шток довольно бойко ходит, освобождает лапку микровыключателя газовой колонки, но на этом все и кончается, дальше тишина… Звука пьезо не слышно. Скорее всего виновен микровыключатель. Проверяется легко. Снимается разъем микровыключателя, и замыкаются контакты напрямую в разъеме. Если треск пошел, то причина в микрике. Если и при этом нет треска, то надо смотреть датчик тяги, датчик перегрева, сам блок розжига колонки.

3. Пьезорозжиг есть, но колонка не включается.

Обычно виной всему севшие батарейки. На искру энергии хватает, а втянуть катушку на газовом клапане уже нет. Газовый клапан при открытии издает характерный щелчок. Если вы слышите треск пьезо, но щелчка клапана не слышите, то газ на горелку не поступает именно из-за клапана. Или он неисправен (что редко), или у батареек колонки не хватает энергии открыть клапан.

4. Колонка не выключается, газ продолжает гореть при выключении подачи воды.

Очень неприятная и страшная поломка, которая может привести как к выходу из строя водяного блока, так и к травме того, кто пользуется этой колонкой. Если такое случалось неоднократно, то газовой колонкой необходимо перестать пользоваться. Скорее всего причина кроется в водяном блоке (заклинило шток, развалилась тарелка или еще что то).

5. При включении колонка загорается и почти сразу тухнет.

Причина кроется в электроде розжига. Он или окислился и покрылся слоем сажи (почистить), или он плохо прогревается пламенем горелки, и колонка «не видит», что газ включен, и перекрывает подачу газа на горелку.

6. Газовая колонка тухнет при работе.

Вариантов несколько. Самые легко устранимые поломки датчиков тяги или перегрева. Менее удачный расклад, если у газовой колонки прогорел радиатор (а это почти стоимость всей колонки целиком), либо отсутствие тяги в дымоходе. Некоторые с этим не сталкивались, а кто сталкивался, тот согласится, что проблема неприятная. Обычно, если тяги в дымоходе нет, то не всегда это устранимо сотрудниками коммунальных служб. Проблема порой не постоянная, а появляется при сильном ветре на улице, морозе или, наоборот, жаре.

Типичные неисправности и методы их поиска я описал.

Почему водонагреватель «Оазис» не загорается

Рассмотрим основные причины, по которым прибор не включается, нет искры. Посмотрим, как определить неисправность и восстановить работу техники.

Разрядились батарейки

Электрическую колонку-автомат разжигают от батареек. Как только вы открываете кран с водой, элементы питания вырабатывают ток. Он проходит по цепи к блоку управления, который подает сигнал свече для розжига. Так происходит автоматическое зажигание.

Зная это, проще понять, почему нужно следить за состоянием батареек. Если они разряжены — установите новые, лучше выбирать щелочные, с хорошим зарядом LR20. Слабые дешевые батарейки не смогут обеспечить технике стабильную работу.

Откройте батарейный отсек, повернув ручку.

  • Если вы заметили следы течи, обязательно зачистите контакты.
  • Установите исправные элементы.

Если после замены колонка не дает искру, нужно искать причину дальше.

Проблемы с тягой

Без тяги техника работать не будет. Защитные механизмы не позволят запальнику зажечься. Почему? Потому что проблемы с тягой спровоцированы засорами в дымоходе. Это значит, что при срабатывании прибора продукты сгорания выйдут на улицу, а попадут в помещение. Во избежание аварийной ситуации установлен датчик тяги и датчик пламени.

Почему засоряется канал дымохода:

  • В отверстие попадает листва и мусор с улицы.
  • Во время работы в проходе скапливается сажа.

Нужна чистка отверстия. Если самостоятельно не удается это сделать, обратитесь к коммунальщикам.

Как понять, что нет тяги:

  • Поднесите к контрольному окну или вентиляции горящую спичку.
  • При рабочем дымоходе пламя отклонится в сторону. Если же пламя горит ровно, возник засор.

Проблемы с напором

Неполадку может вызвать неправильная настройка. Регулятор напора воды отключен или стоит на минимальной отметке. Поверните его в рабочее положение, чтобы усилить давление в системе.

Если же из крана течет тонкая струя воды, причина в снижении давления в общей магистрали. Вам нужно подождать, пока подача восстановится. Как вариант, можно установить циркуляционный насос: тогда подача будет всегда стабильной.

Засор сетчатого фильтра

Защитный фильтр находится на входе в колонку. Он хранит систему от попадания мелкого мусора, ржавчины из водопровода. Со временем он забивается, и напор воды снижается. Поэтому турбированная колонка не зажигается.

  • Открутите гайку.
  • Снимите фильтр.
  • Промойте его под проточной водой.
  • Почистите щеткой с лимонной кислотой.

Можно приобрести новую деталь и установить на место.

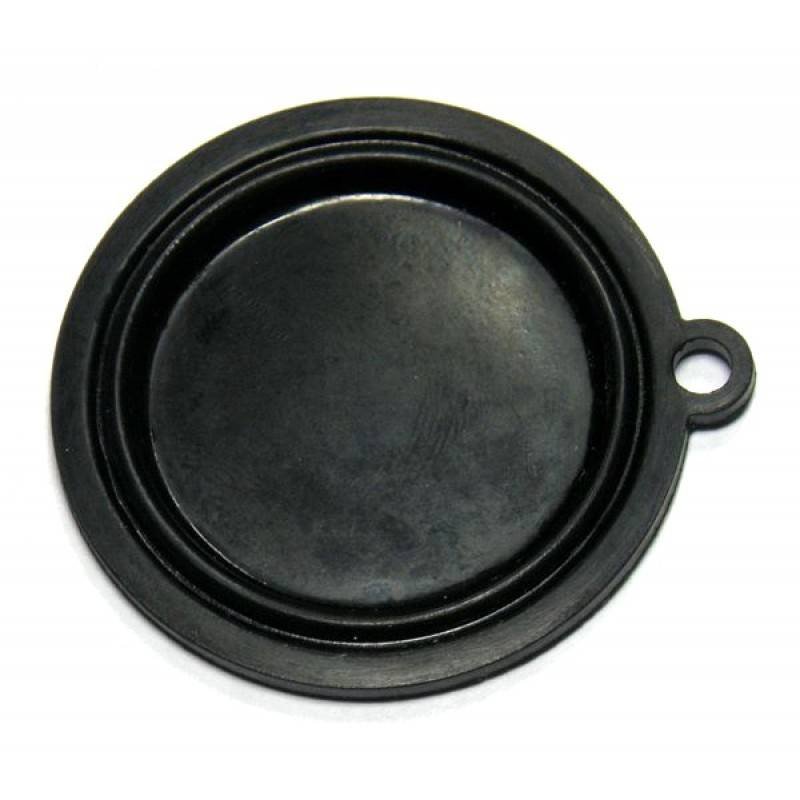

Неисправность мембраны водяного узла

Растяжение, износ или повреждение мембраны приводит к неисправности всего аппарата. Рабочая деталь создает давление на газовый клапан, который открывается и запускает топливо в горелку. Подробнее о диагностике, выборе нового элемента и замене вы можете прочитать в статье « ».

Забился теплообменник

В змеевике радиатора постоянно циркулирует и нагревается вода. При нагреве свыше 55 градусов начинает оседать накипь: соли магния и калия, которые содержатся в жесткой воде.

Потек сальник

Течь можно обнаружить, сняв кожух прибора. Чтобы устранить проблему, нужно заменить деталь.

  • Для этого открутите водный узел, разделите на две части после выкручивания креплений, достаньте мембрану.
  • Затем демонтируйте шток с уплотнителем.
  • Замените уплотнитель и сальник.
  • После соберите конструкцию в обратном порядке.

Другие неполадки «Оазис Турбо»:

  • Сломался микровыключатель. Ремонту деталь не подлежит, требуется установка нового переключателя.
  • Нарушена проводка. Осмотрите шлейфы, плотность прилегания контактов к основным узлам. При нарушении изоляции провод нужно заменить.
  • Неисправность электромагнитного клапана. Требуется поставить исправный клапан.
  • Поломка электронного блока нуждается в осмотре специалистом.
  • Не работает пьеза. Не срабатывает кнопка пьезорозжига, возможно, окислились контакты. Проводится осмотр и зачистка.

Таковы типичные проблемы водонагревателей «Оазис». Если ваша техника не зажигается, воспользуйтесь нашими рекомендациями для устранения неисправности.

Ситуация, когда не зажигается газовая колонка, конечно, неприятна, но паниковать рано

Соблюдая простые меры предосторожности, вполне можно самостоятельно выявить и устранить неисправность, иногда даже не прибегая к помощи мастера.

Конструкция и принцип работы ПГВ «Нева»

В серии проточных газовых водонагревателей (ПГВ) торговой марки «Нева» представлено множество моделей и модификаций. На сегодняшний день наиболее массовыми являются NEVA-4510М, NEVA-4511, NEVA 4513М с электророзжигом.

Они изготавливаются на заводах отечественной компании BaltGaz Group в соответствии с ГОСТ 31856-2012 и в своем составе имеют:

  • металлический корпус;
  • газовый тракт;
  • водяной контур;
  • горелку;
  • тракт сгорания;
  • систему безопасности;
  • систему управления;
  • блок регулировки.

Перечисленные узлы состоят из множества элементов, часть из которых показана на схеме ниже.

Основные позиции: 6, 7, 8 – патрубки для водопровода, ГВС и газовой трубы; 12 – водяной блок; 13 – кран регулировки расхода воды; 15 – микровыключатель; 16 – блок управления, 17 – газовый блок; 18 – кран регулировки расхода газа; 19 – электромагнитный газовый клапан; 20 – горелка; 23 – свеча; 24 – датчик горения пламени; 25 – теплообменник; 29 и 32 – датчики перегрева и тяги; 34 ¬ батарейный отсек

Водяной контур начинается с патрубка, подключаемого к трубопроводу с холодной водой, и закачивается патрубком горячего водоснабжения. Сюда входит и водяной блок, играющий ключевую роль в электророзжиге. Он состоит из нижней и верхней камеры, между которыми находится эластичная мембрана.

При включении крана, поток холодной воды устремляется к теплообменнику, но по пути проходит нижнюю камеру и полностью заполняет ее. Под давлением воды мембрана газовой колонки выгибается и давит на тарельчатый клапан штока, расположенного в верхней камере.

Шток водяного блока выдвигается через отверстие и воздействует на соосно расположенный шток газового блока. Тот в свою очередь воздействует на механический газовый клапан, тарелка которого отодвигается и дает проход газу, мгновенно заполняющему коллектор горелки.

Одновременно при движении штока срабатывает пластина микровыключателя, замыкая электрическую цепь.

Электрический ток поступает от батарей, расположенных в батарейном отсеке и обеспечивает питание блока управления, который подает электрическое напряжение на запальную свечу и открывает электромагнитный клапан. Между насадкой горелки и электродом свечи возникают искровые разряды, разжигающие горелку.

Тепло, получаемое при сжигании газа, передается к трубе теплообменника, по которой протекает вода. В результате через несколько минут после включения крана из него льется горячая вода. При выключении крана происходят обратные процессы, и горелка гаснет.

На лицевой стороне облицовки расположены ручки регулировки, а также дисплей, на который выводится температуры воды в точке водозабора

Газ является одним из самых чистых в экологическом смысле видов топлива, но и при его сгорании выделяется диоксид углерода, водяные пары, азот. По газоотводящей трубе и дымоходу газового котла они из камеры сгорания удаляются наружу. Отвод продуктов сгорания возможен только при наличии должной тяги в дымоходе.

Для контроля над работой колонки и обеспечения ее безопасной эксплуатации в конструкцию включены следующие датчики:

  • наличия пламени;
  • наличия тяги;
  • температуры воды.

Благодаря этим компонентам газ поступает к горелке только при включенном кране и наличии воды в водопроводе. Если горелка по какой-то причине гаснет, подача газа незамедлительно прекращается.

К автоматическому выключению водонагревателя приводит отсутствие должной тяги в дымоходе, повышение температуры воды в точке водозабора до 90°С. Если давление в водяном контуре достигает критического значения в 1000 кПа, срабатывает аварийный клапан и происходит слив излишней воды.

Современные модели оснащены не только ручками регулировки расхода воды и газа, но и ручкой «Зима/Лето», которая выставляется в нужное положение в зависимости от времени года

Теперь, когда вы познакомились с  устройством и конструкцией газового водонагревателя Нева, можно переходить к следующей главе статьи, в которой мы перечислим самые распространенные неисправности, причины их возникновения и способы устранения.

Примите во внимание, что производитель рекомендует для выполнения техобслуживания и ремонтных работ, связанных с разборкой газоводяного узла, вызывать сотрудников сервисного центра, с которым заключен договор на поставку газообразного топлива и обслуживание оборудования

Неисправности всех моделей «Нева»

Почему горелка не загорается? На это могут быть и другие причины.

  • В модели с пьезорозжигом недостаточно удерживалась кнопка. Нажимайте клавишу не менее 10 секунд.
  • Недостаточное давление воды в системе. Нужно подождать восстановление подачи, а также проверить фильтр перед колонкой. Он мог забиться мелким мусором. Для этого снимите и промойте его под проточной водой, можно воспользоваться щеткой. Отрегулируйте ручку напора на панели.

Плохая вентиляция. Тогда случается перегрев и прибор отключается. После установки евроокон может возникнуть подобная проблема. Решение — установка вентиляционного клапана.

Ошибка Е1 в «Нева Транзит»

Расшифровка — ошибка поджига. В чем причина:

Проверьте наличие тяги, откройте до конца газовый вентиль. Для проверки поднесите горящую спичку к окошку на панели. Если пламя отклонится в сторону, значит, с тягой все в порядке.

Топливный патрубок слишком длинный, газ не успевает доходить в нужном количестве. Повторите запуск.

Нет искры

Основные проблемы и пути их решения:

В модели-автомат разрядились батарейки. Проверьте правильность установки элементов питания. Рекомендуется устанавливать щелочные батарейки. Они имеют достаточный заряд для стабильной работы техники. Также осмотрите контакты, периодически их нужно зачищать.

  • Нет тяги. Основная причина — засор дымохода. С улицы отверстие могут забивать листья и мусор. При сгорании образуется сажа на стенках, которая также сужает проходимость. Тогда срабатывает датчик тяги — защита от скопления угарного газа. Прочистите дымоход со своей стороны, для чистки с улицы вызовите коммунальные службы.
  • Протечка в местах соединения труб. Соединения уплотняются прокладками, сверху накручиваются гайки. Со временем прокладки теряют эластичность, изнашиваются. Если вы заметили течь, открутите гайку и замените уплотнитель.
  • Проблемы с напором воды. Если через какое-то время напор не возобновился, проведите чистку фильтров, труб, которые ведут к прибору.
  • Вышла из строя мембрана. Элемент стоит на входе в водяной блок. Что могло случиться: утрата эластичности, износ; повреждения, деформация; засор накипью. Для осмотра и замены деталь нужно демонтировать. Как разобрать блок, мы писали в статье «Водяной узел газовой колонки ».
  • Поломка электронного блока. Требуется вмешательство специалиста.

Есть искра, но горелка не зажигается

Подобное случается при засорах в системе.

Теплообменник забился сажей, накипью. При скоплении сажи ухудшается тяга, что приводит к срабатыванию системы безопасности. Снимите верхний кожух, прочистите радиатор пылесосом или щеткой.

Накипь образуется при оседании солей магния и кальция на деталях теплообменника. Она создает эффект термоизоляции. В результате вода дольше нагревается, снижается напор, зато увеличивается потребление газа. Мы расскажем, как очистить узел в домашних условиях.

  • Демонтируйте радиатор.
  • Поместите его в емкость, которая на ¼ наполняется водой.
  • Подготовьте раствор лимонной кислоты 150 г на 750 мл.
  • Залейте с помощью лейки в змеевик теплообменника раствор, оставьте на 15 минут.
  • Поместите емкость на плиту, прокипятите несколько минут.

После процедур все трубки радиатора промойте проточной водой. Остатки накипи должны выйти. Просушите узел и установите на место.

Забилась сажей горелка. Отверстия и жиклеры прочищаются металлической щеткой. Для проверки соединений на герметичность используйте мыльный раствор. Если где-то пена запузырится, перекройте подачу газа и обратитесь к специалисту.

Засорился фильтр смесителя. Нужно разобрать и очистить деталь от загрязнений.

  • Устанавливайте температурный режим не более 55 градусов. Лучше не разбавлять горячую воду холодной — это приводит к образованию накипи.
  • Используйте очистные фильтры для воды. Они делают ее «мягче», после чего техника долго и стабильно работает.
  • Мощные приборы лучше подключать через стабилизатор , чтобы избежать перепадов напряжения в сети.
  • Раз в год проводите профилактический осмотр.

Готовы приступить к ремонту? Не забудьте перекрыть газовый и водный вентили. Теперь вы знаете не только как устранить, но и как не допустить поломки.

Газовая колонка Нева относится к водонагревательному оборудованию. И в ее устройстве, как в устройстве любого прибора, есть механизмы, которые рано или поздно могут выйти из строя. Самая частая поломка — Нева перестает зажигаться, и жилье остается без горячей воды. В этой статье рассмотрены основные причины возникновения неисправностей, а также простые способы их устранения.

Неисправность газовой колонки и причины

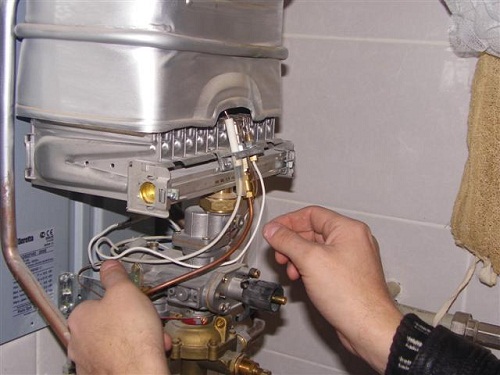

Сняв крышку газовой колонки и открыв кран, вы видите, что отсутствует искровой разряд. Так почему же искра пропала, с чем связана неисправность?

1. Причина, не связанная с выходом из строя какой-либо детали. 1.1. Недостаточное давление воды.

Для начала проверьте, в каком положении находится ручка регулятора температуры, которая отвечает за давление потока воды на входе в газовую колонку. При малом давлении колонка не будет включаться. Поверните ручку против часовой стрелки до конца — в крайнее левое положение, а затем откройте кран. Если колонка заработала, вероятно, в подходящих трубах слабый напор и причину нужно искать не в колонке.

1.2. Появление накипи в радиаторе.

При использовании жесткой, известковой воды на стенках теплообменника может образоваться накипь, которая также влияет на создание напора, необходимого для работы газовой колонки. Для устранения накипи потребуется снять теплообменник, замечу, что придется разобрать почти всю колонку. Приготовить 10-процентный раствор лимонной кислоты: в одном литере теплой воды размешать 100 грамм лимонки. Залить в трубки теплообменника и оставить на 15 минут. Слить раствор и тщательно промыть водой. Чистку рекомендуется проводить, как минимум, раз в год.

2. Закисание и неподвижность штока.

На штоке, расположенном рядом с микровыключателем может образоваться закись. Это в свою очередь влияет на подвижность язычка и замыкание-размыкание контактов цепи. Для чистки штока, нужно снять микровыключатель и освободить неподвижный язычок.

3. Нарушение электрической цепи между микровыключателем и блоком управления.

Также неисправность газовой колонки, связанная с отсутствием искры, может быть вызвана нарушением цепи между выключателем и блоком управления. Для этого проверьте клеммы, соединяющие их и провода выключателя. Возможно окисление мест контакта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
