Горелка газовая для кровли — виды

Как правильно выбрать горелку для кровельных работ

Прежде всего, необходимо оценить все важные эксплуатационные характеристики устройства, к коим относятся:

• расход газа, кг/ч;
• выдаваемая мощность, кВт;
• максимально возможная ширина прогреваемого участка рубероида или иного кровельного материала, который применяется для устройства мягкой кровли;
• возможные пределы длины пламени (факела), мм;
• номинальный температурный разогрев поверхности, °С;
• расход топлива в кг/м кв. укладываемой поверхности;
• вес устройства.

При выборе горелки нужно учитывать ряд факторов

Конечно, каждый будет смотреть на наиболее важные для него характеристики, но в первую очередь стоит все же обратить внимание на удобство использования оборудования. Самый простой пример – если пытаться долгое время работать горелкой, вес которой составляет 1,5-2 кг, то достаточно быстро у вас устанет рука, и эффективность работы существенно снизится

По таким же рассуждениям можно определиться и с длиной факела – обычно ориентируются на значение 300-900 мм. При максимальной длине горелкой можно спокойно работать стоя.

Ряд характеристик стоит подбирать согласно теплоемкости укладываемой мягкой кровли. Например, для обычного рубероида требуется рабочая температура 160-180 градусов, тогда как для наплавляемых материалов этого будет недостаточно, ведь их рабочая температура составляет 300-350 градусов.

ГВ горелка в действии

Производительность горелки можно высчитать по очень простой формуле, в которой задействованы следующие величины: W – тепловая мощность оборудования; V – расход топлива; Q – теплотворная способность пропана, которая равна 18,88 кВт*ч/кг; n – количество насадок-раструбов (сопел), по которым пламя направляется на растапливаемый (разогреваемый) объект, он же – кровельный материал; η = 0,8…0,91 – это КПД самого процесса нагревания (этот параметр будет падать с увеличение количества активных насадок).

Компактность или производительность

Сама формула выглядит так: V = W/Qnη.

Таблица. Самые популярные на сегодня модели пропановых горелок, представленных на рынке.

ГГК1Эта модель больше всех других подходит для ремонта точек примыкания кровли. Максимальный нагрев битума при помощи этого инструмента – 300°С

Можно ли сделать газовую горелку самому

Теперь обсудим возможность самостоятельного изготовления пропановой горелки. Конечно же, это все реализуемо, однако ввиду требований по герметизации всех деталей, а также высокой точности их изготовления, сделать это на практике становится очень сложным. А если взять в расчет невысокую стоимость заводских приборов, то и смысл в этом пропадает

Самой важной частью работы при сборке является изготовление узла подачи и смешивания топлива, поэтому часто при такой работе используются запчасти от других приборов. Давайте попробуем описать процесс самостоятельной сборки

Схема строения пропановой горелки

На схеме выше показано примерное строение пропановой горелки – основные элементы конструкции мы уже с вами разбирали. При сборке не будем изготавливать все, и воспользуемся запасными частями от прочей техники, которая может быть у вас в наличии. Нам понадобятся:

• вентиль из стали – взять его можно от любого баллона, предназначенного для хранения сжиженного газа;
• заглушка – ее обычно используют при перевозке газовых баллонов;
• от паяльной лампы мы позаимствуем жиклер, сопло которого должно составлять 0,8 мм;
• нужна будет и металлическая труба – ее внутренний диаметр должен составлять 10 мм, а толщина стеной быть не меньше 2 мм;
• деревянная ручка – эту деталь можно изготовить и самому.

Второй по значимости – это стаканПропановая горелка своими руками

Теперь давайте разберем наши шаги в работе:

• стальную трубу, которую мы будем использовать в качестве подводящей трубки, закрепляем в ручке. Сделать это можно при помощи клея;
• изготавливаем корпус и рассекатель из латунного прутка диаметром 20 мм. В корпусе нужно высверлить два радиальных отверстия диаметром в 5 мм, 4 отверстия делаются в стержне рассекателя (диаметр – 1 мм);
• осуществляется сборка – рассекатель запрессовывается в корпус с большим натягом. Внутрь корпуса устанавливается с зазором фланец так, чтобы внутренний диаметр корпуса был больше на 0,6 мм. Полученная таким образом щель будет тормозить газовый поток, подводимый к отверстиям запальника;
• из стального прутика необходимо выточить форсунку;

Компактная газовая горелка своими руками

• на задний конец трубки надевается подводящий шланг и фиксируется металлическим хомутом;
• на редукторе выставляется рабочее давление, и подается газ;
• ждем, пока из шланга не выйдет весь воздух, после чего поджигаем газ, внеся его в пламя газовой комфорки;
• после этого нужно отшлифовать торец. Пламя на горелке должно быть длиной 5 см;
• корпус с рассекателем надевается на наружную резьбу форсунки. Горелка должна выдавать ровное пламя без копоти – чтобы добиться такого эффекта, нужно медленно проворачивать корпус по резьбе на форсунке;
• свободное резьбовое соединение уплотняется ФУМ лентой.

Вне зависимости от того, используется заводская газовая горелка или самодельная, нужно строго соблюдать требования пожарной безопасности

На этом все. Надеемся, материал был для вас понятным и полезным.

Какое топливо используется для горелок?

Кровельные горелки сегодня заправляют специальной горючей смесью. И по ней их делят на такие виды: газовые устройства и жидкостные. Давайте рассмотрим их особенности.

Самыми безопасными для работ на высоте считаются именно газовоздушные горелки, т.к. они легкие по весу, простые в применении и создают высокое и мощное пламя. Их главное преимущество — возможность работать в при сильном ветре:

Пропановые горелки еще более безопасны в эксплуатации, чем те, что с природным газом, и также образуют более сильное и горячее пламя. Но при этом их вентиль всегда открывают только наполовину, а не на полный оборот, для чего их факел оснащен специальной насадкой.

Подходят также для определенных работ на кровле жидкотопливные горелки, работающие на дизельном топливе или мазуте. Здесь жидкость подается под высоким давлением по рукаву при помощи компрессора прямо к вентилю, и распыляется в виде мельчайших частиц. На выходе из сопла они поджигаются, легко разгораются и образуют достаточно устойчивое пламя, исправно работающее даже в мороз.

Да и сами модели не менее удобны, чем газовые. Например, у жидкотопливных горелок ГРЖ — вертикальное управление. Но задействовать такое оборудование под открытым небом можно только при температуре до 15 градусов Цельсия, что привносит определенные ограничения.

Зато кровельные горелки, функционирующие на дизельном топливе, обладают высокой мобильностью и более практичны в случае работ повышенной сложности. Их обычно используют чаще для сушки и подогрева кровельного материала, разогрева наплавляемых швов между полотнами и для гидроизоляции:

К слову, и газовые, и жидкотопливные горелки выпускаются в двух вариантах: обычном и сдвоенном, когда можно разогревать полотно одновременно с размоткой рулона.

Есть существует бензиновая горелка для кровли, и даже на солярке, со встроенным подогревом топлива. Ими особенно удобно пользоваться в зимнее время.

Виды газовых горелок

Конечно, горелки существуют не только пропановые. Также имеется целая классификация по различным признакам. Давайте разберемся с этим немного подробнее.

1. Помимо газовых, встречаются еще и жидкостные горелки. Работают они на солярке. Применяются намного реже пропановых, так как их эффективность можно заметить лишь в диапазоне температур окружающего воздуха от +10 до +15 градусов по Цельсию.
2. Если продолжать классифицировать по видам топлива, то в список можно внести модели, работающие на горючих смесях. В этом случае в рабочую зону помимо газа (пропана или ацетилена) подается кислород или воздух.
3. Делят горелки также и по количеству рабочих сопел — существуют модели, в которых сопел может быть 4 штуки. Это позволяет расширить технические возможности устройства – прогревать одновременно большую площадь материала, что позволяет существенно ускоряться при работе. Однако при этом стоит помнить, что растет и расход топлива. То есть применение таких моделей будет оправдано на больших площадях.
4. Классифицировать инструмент можно также по отсутствию или наличию редуктора – устройства, позволяющего менять интенсивность подачи топлива в рабочую зону, а значит, регулировать мощность пламени. Безредукторные горелки имеют самое простое строение и стоят дешевле.
5. Существуют модели с разным вариантом поджига. Современные устройства имеют функцию пьезоподжига, что намного удобнее и безопаснее, чем пользоваться для этих целей зажигалкой или спичкой.
6. Различают горелки также по форме и длине газоподающей трубки. Бывают они прямыми, гнутыми, укороченными и стандартной длины. Этот параметр подбирается под определенные задачи, позволяя с удобством работать в тех или иных ситуациях.

Правила безопасности при работе с горелками

Советы от профи

Соблюдение техники безопасности является неотъемлемой частью любой работы:

Работы с кровельным покрытием нужно проводить в специальной рабочей одежде из плотной ткани и обуви с нескользящей подошвой.
Система страховки (монтажный пояс и толстый страховочный трос) позволит избежать травм на скатных кровлях.
Перед тем, как начать пользоваться горелкой, обязательно проводится контрольный осмотр аппарата

Важно точно убедиться в том, что все работает исправно.
В процессе работ нужно удалить с крыши дополнительные баллоны с газом. Также время о времени не повредит дополнительный осмотр области соединения между баллоном и шлангом.
Поджигая горелку, обязательно уходят от сопла, находиться непосредственно перед ним нельзя.
Регулируя нужную длину пламени, важно не задеть людей, шланг и баллон.
Направляемый кровельный материал нужно нагревать аккуратно, чтобы он не загорелся

Ведь в этот момент плавится только верхний слой с сохранением твердого основания.

• Расправлять можно только низ листа, при этом не обрабатывая материал на всю толщину.
• Если выбирается пропановая горелка, то пред зажжением вентиль открывается только на половину и оставляется на пару секунд для продувки. Только после этого топливо можно поджигать и регулировать пламя.
• Ни в коем случае нельзя покидать рабочую площадку или передвигаться по лесам с функционирующей кровельной горелкой.
• Заканчивая работу, сначала перекрывайте газ, а после опускайте рычаг блокировки.
• При перегревании горелки или возникновении обратного удара работу сразу же прекращают, перекрывают газ, а устройство погружают в холодную воду для охлаждения.

Подробнее смотрите далее.

Что это за оборудование?

Кровельная горелка – это металлическая емкость, которая оборудована форсункой и рукояткой из дерева. Рукоятка крепится к корпусу. Стакан на горелке выполнен таким образом, чтобы избежать затухания пламени от ветра при работе. Газ подается на стакан через трубку. Используется газ пропан. В баллоне он находится под давлением. На горелке есть вентиль, что позволяет без труда подавать нужное количество газа для горения. Также можно регулировать непосредственно длину пламени.

Для того, чтобы расход топлива в газовой горелки был сбалансированным, на устройстве устанавливается редуктор. Он и позволяет регулировать расход газа. Каждая газовая горелка оборудована так, что дополнительно подсасывается воздух из окружающей среды. Чтобы запустить устройство необходимо открыть газ и поджечь его спичками и или зажигалкой.

На каждой газовой горелке имеется устройство для регулировки режимов. Большинство горелок имеют режим ожидания. Это означает, что при паузах в работе горелка переходит в экономный режим и экономит газ.

Кровельная газовая горелка изготавливается из самых прочных и высококлассных материалов, так как при работе она нагревается до высоких температур. Длина самой ручки составляет около 1 метра. Это обеспечивает удобную работу с устройством. Вес самой горелки достигает полутора килограммов.

Устройство таких горелок немного другое. Они работают на мазуте или дизельном топливе. В таких горелках топливо подается под давлением камеру, после чего оно превращается в распыленное вещество. Топливо горит ровным пламенем. Оно также поджигается спичками или зажигалкой. Преимущество дизельного устройства заключается в том, что, в отличие от газовой горелки, с ним можно работать при холодных погодных условиях.

При укладке рубероида для покрытия крыши, без такого устройства, как кровельная горелка, невозможно обойтись. Так укладываются современные наплавляемые материалы.

Итак, всю работу условно делят на несколько этапов.

Для начала готовится основание для укладки любого материала. Покрытие очищают от лишнего мусора и при необходимости ровняют стяжкой из бетона. Площадь застилается рулонным материалом. При этом соседние листы должны ложиться внахлест один на одного. Ширина наложения должна составлять 9 сантиметров минимум. Затем необходимо провести разметку и назад свернуть рулоны, предварительно закрепить их у основания крыши при помощи горелки.

Горелку используют для того, чтобы нагревать нижнюю часть рулона и медленно раскатывать его по покрытию. Необходимо прижимать материал к основанию поверхности.

Придавливают материал с помощью ручного катка

Важно не оставлять воздуха под слоем рубероида. Недопустимы складки

В конце концов, все швы прогреваются горелкой кровельной. После того, швы еще раз прокатываются.

Нужно знать, что работать с использованием газовой горелки на улице можно только тогда, когда температура воздуха не составляет ниже 15 градусов ниже ноля. Если температура ниже 15 градусов, то используется горелка, которая работает на дизельном топливе или мазуте. Стоит отметить, что как газовые горелки, так и работающие на дизельном топливе отлично адаптированы к работам в не самых благоприятных климатических условиях.

Самая качественная горелка позволяет за один рабочий день проложить до 600 метров рубероида. При этом качество работы будет довольно высоким. Такое хорошее оборудование должно позволить работать горелке даже сильном ветре без задувания. Все работы ведутся под открытым небом на улице.

Классификация газовых горелок

Горелки могут быть не только газовыми, но и жидкостными. В последнем случае они работают на дизельном топливе, но распространены меньше, поскольку их эффективность проявляется лишь при пониженных до +10…+15ºС температурах внешнего воздуха.

Различают подобного вида горелки по следующим признакам:

1. По виду применяемой горючей смеси. Кроме упомянутых жидкостных и газовых используются ещё и комбинированные конструкции, когда в рабочую зону одновременно с горючим газом (пропаном и, значительно реже – ацетиленом) подаётся воздух или кислород.
2. По количеству рабочих сопел. Горелки газовые для кровельных работ могут иметь от 1 до 4 сопел. В последнем случае расширяются технологические возможности устройства (например, ширина захвата рулонного материала), но одновременно возрастает расход горючего газа.
3. По наличию или отсутствию редуктора. Безредукторные горелки, хотя и конструктивно проще, не обладают функцией регулирования потока газа, что неудобно в практике их применения.
4. По способу поджига струи газа. Современные конструкции рассматриваемых устройств имеют узел пьезоподжига, что значительно функциональнее, чем применение для этих же целей спички или зажигалки.
5. По конструкции газоподающей трубки. Она может быть прямой или согнутой под углом, нормальной и укороченной длины.

Работают такие горелки от баллонов. На баллон устанавливается редуктор или другое газораспределительное устройство. Для баллонов с пропаном, при небольшом объёме работ возможна их установка на крыше, в остальных случаях применяются шланги, длина которых не должна быть более 12…15 м.

Большинство конструкций пропановых горелок для кровли могут использоваться и с другими целями, например, для снятия старой краски (успешно заменяют паяльную лампу), для разогрева медных или латунных труб перед их сваркой, для подогрева остывшего битума и т. д.

Являясь устройствами, при работе которых используются горючие и взрывоопасные смеси, промышленные исполнения газовых горелок изготовляются по техническим требованиям ГОСТ 17356-89. Стандартом нормируются следующие эксплуатационные показатели:

• Стопроцентная герметичность запорных органов, управляющих подачей газа;
• Плавность подачи пропана;
• Наличие противоветровой защиты от самопроизвольного задувания;
• Надёжное отключение аппарата и время срабатывания;
• Пределы регулирования тепловой мощности.

Обзор производителей

На рынке можно встретить самые разные модели кровельных горелок, как отечественного, так и зарубежного производства.

Из отечественных производителей выделяются компании «Донмет» и «Калибр». Мастера оценивают продукцию данных производителей довольно высоко, отмечая ее качество и безопасность в эксплуатации. Эти модели не дорогие, и с их помощью выполняют простые операции по ремонту на крыше

Стоимость устройств обычно доходит до 1000 рублей, однако важно учитывать, что они справятся только с небольшими по объему задачами.

Горелки зарубежного производства, таких фирм, как «Kemper» и «Poap» характеризуются технологичностью, производительностью и надежностью. Приборы имеют обширный спектр эксплуатационных возможностей, и могут использоваться даже в работе с конструкциями, требующими очень сильного нагрева

Стоимость моделей будет на порядок выше предыдущих, начиная от 1000 – 2000 тысяч рублей.

Приобретая горелку для собственных нужд, необходимо обратить внимание на ее производительность, наличие или отсутствие дополнительных деталей или функций, вид топлива и производителя. Самые распространенные аппараты обладают мощностью 115 КВт, а среднее значение расхода газа при работе составляет около 10 кг/ч

Говоря о безопасности, стоит отметить одноразовые баллончики. С ними нужно быть не менее осторожными из-за многочисленных подделок, которые могут привести даже к пожару за счет слишком близкого расположения к огню. Это в основном отмечается у так называемых «компактных» моделей.

Конструкция газовой горелки

Теперь рассмотрим, как устроена пропановая горелка — какие узлы имеются и для чего они предназначены. В качестве примера рассмотрим комбинированную газовоздушную горелку, подсасывающую воздух из окружающего пространства.

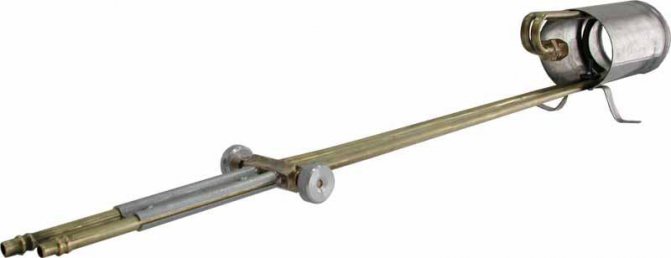

Газовоздушная горелка

1. Камера предварительного разогрева топлива – емкость, внутри которой установлен электрический нагревательный элемент с возможностью регулировки силы подаваемого на него тока. Данный узел может устанавливаться опционно, например, когда требуется выполнять работы при отрицательных температурах воздуха.
2. Корпус горелки – эта часть устройства изготавливается из жаропрочной стали, в ней происходит смешивание топливной струи с воздухом.
3. Форсунка – элемент соединяется с корпусом через накидную гайку, имеющую герметичное уплотнение.
4. Управляющий клапан – узел, выполняющий контроль над значением давления пропана на любой момент времени. Стоит заметить, что при длительных перерывах подача газа будет отключена автоматически.
5. Удлинительная трубка – в нее поступает горючая смесь от разделителя потока. Последняя деталь установлена сразу за форсункой.
6. Мундштук – форма этого элемента определяет ширину горючей смеси на выходе из сопла. Также он предназначен для защиты пламени от ветра.
7. Управляющий вентиль – регулирует подачу горючей смеси, а соответственно и длину вырывающегося из сопла пламени.
8. Ручка, изготовленная из жаропрочного пластика – позволяет с удобством и безопасностью управлять инструментом.

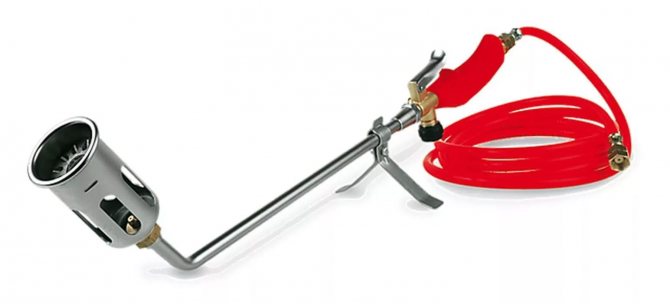

Горелка кровельная с сопломКакими бывают газовые горелки для кровли

Помимо перечисленного, в комплект поставки могут входить и дополнительные детали. Например, набор уплотнительных паронитовых прокладок, сменный инжектор, соединительный хомут на баллон.

Типовая схема подключения газовоздушной горелки для выполнения бытовых и хозяйственных работ

Для использования газовоздушных горелок требуется также одноступенчатый редуктор на баллон, который обеспечит нормальное давление подаваемого топлива. Также не обойтись без резинового шланга комбинированного типа. Класс изделия – первый, по еще более старому ГОСТ 9356-75. Шланг должен иметь нитяную оплетку и быть диаметром 9 мм.

Как пользоваться горелкой

Пользование кровельной горелкой осуществляется в следующей последовательности.

Как пользоваться газовой горелкой для кровельных работ

1. Перед тем как осуществить запуск, обязательно необходимо проверить герметичность уплотнительных прокладок. Для этой цели необходимо через горелку пропустить воздух.
2. Если обнаруживается утечка, то уплотнительные кольца нужно заменить на новые, промазав их герметиком. После этой процедуры горелкой можно будет воспользоваться не ранее чем через сутки.
3. При запуске первым делом открывается вентиль на подачу воздуха, потом – газа. Далее при помощи имеющейся системы поджига (пьезоэлемент, зажигалка, спичка) воспламеняется горючая смесь на выходе из сопла.
4. Перемещается рассекатель, чтобы отрегулировать достаточную длину факела, мундштуком регулируется его ширина.

Горелка на баллон с пропаномSIEVERT (большая монолитная)SIEVERT (малая разборная)

Отключение горелки выполняется строго в обратной последовательности.

Какими бывают кровельные горелки?

Покрывать крышу гидроизоляционным материалом можно с применением устройства любого типа, лишь бы из него выходило пламя.

Всего существует три разновидности кровельных горелок, в основу классификации которых положен тип используемого для образования огня топлива.

Согласно этому критерию, приспособления для разогрева рубероида или битума можно разделить на газовые, пропановые и дизельные.

Обычно для разогрева и соединения пластов кровельного материала применяется газовая горелка, которая выглядит как система из двух элементов – бака с топливом и факелом.

Видео:

Друг с другом эти части устройства сообщаются через шланг. У горелки, выглядящей так, можно отметить немало преимуществ: мобильность, ведь устройство быстро разогревает полотно и может перемещаться, самостоятельность системы в регулировании подачи топлива и оснащение регуляторами, посредством которых можно делать пламя слабее или сильнее.

Газовые горелки, применяемые для нагрева рубероида или другого материала, которым покрывается кровля, могут несколько различаться по конструкции факелов.

Помимо того, устройства разного производства иногда комплектуются баллонами с газом неодинакового объема.

Но, несмотря на перечисленные нюансы, все приспособления, заправленные газом, функционируют по одному принципу.

В основном при работе на кровле используется кровельная горелка, оснащенная баллоном с газом, так как такое топливо продается по невысокой цене.

Но, наплавляя рубероид или битум как газовым устройством, так и любым другим, надо придерживаться строгих правил техники безопасности.

Пропановая горелка, тоже используемая для нагрева кровельного материала, по идее является газовой. К тому же ее конструкция аналогична системе устройства, описываемого выше.

Однако по определенным причинам приспособление, функционирующее на пропане, относится к другому типу.

Основное отличие пропановой горелки от газовой заключается в том, что она может быть оборудована стандартным баллоном, которым пользуются для выполнения простой сварки.

Но самое главное в любой горелке для кровельных работ – это качество. Поэтому приобретать приспособление, которым разогревают битум или другое кровельное покрытие, необходимо только на проверенном торговом предприятии.

К последнему типу устройства, предназначенного для работ на кровле, относится дизельная горелка, баллон которой заправляется жидким топливом.

Поскольку это приспособление функционирует за счет иного вещества, оно имеет оригинальную конструкцию.

Сопло в дизельном устройстве заключено внутри факела и получает одновременно топливо и воздух, в результате чего после поджигания образуется пламя.

Горелка для кровельных работ, работающая на жидком топливе, считается самой мобильной и эффективной.

Разновидности

Чтобы было проще сделать выбор конкретной горелки, необходимо разобраться с их видами. Выделяют три основных:

• пропановые;
• газовые;
• дизельные.

Газовые горелки получили свое название в силу того, что работают на готовой смеси из нескольких составляющих, которые и обеспечивают высокую эффективность. Топливо обычно находится в одном или нескольких баллонах. Смешивание может выполняться вручную посредством двух вентилей или автоматически. Преимуществами такого решения является простота конструкции, а также небольшой вес. Применяется такой вид инструмента довольно часто, что объясняется доступной ценой на топливо.

Следующим видом является прибор, топливом для которого выступает пропан. На самом деле эти два вида похожим между собой. Различие заключается в том, что в качестве топлива применяется обычный сжиженный газ пропан, который можно приобрести на любой газовой заправке. Для транспортировки пропана применяются обычные металлические баллоны, которые знакомы тем, кто использовал такой газ в бытовых целях для газовых плит или для систем отопления. Давление пропана в баллоне ниже, чем у других видов газа, поэтому работать с ним безопаснее. Кроме того, он способен выдать мощное пламя и развить высокую температуру. Видео о работе с такой горелкой есть ниже.

Обратите внимание! Не стоит покупать горелки, которые изготовлены кустарным методом. Каждый инструмент должен иметь сертификат соответствия

В противном случае подвергается опасности жизнь мастера, а также окружающих его. Если произойдет утечка топлива, то за ней последует его возгорание.

Отдельным видом инструмента, который также используется для проведения кровельных работ является тот, топливом для которого служит дизельное топливо. Такие горелки еще называют жидкотопливными. Их конструкция несколько отличается от тех горелок, которые используют в качестве топлива газ. Для нормального функционирования такого прибора требуется подача не только топлива, но и воздуха, который участвует в реакции окисления. Такой вид горелки не уступает по мобильности и удобству, приведенным выше. Использование такой горелки более безопасно, т. к. топливо не находится под давлением. Хотя само топливо для такой горелки обходится примерно в два раза дороже.

Обратите внимание! Расход у дизельных горелок несколько ниже, чем у газовых, поэтому в некоторых случаях их использование является более экономичным. При выборе конкретного вида стоит обращать внимание на развиваемую температуру, т

к. у кровельного материала есть допустимый порог, который не должна превышать горелка

При выборе конкретного вида стоит обращать внимание на развиваемую температуру, т. к

у кровельного материала есть допустимый порог, который не должна превышать горелка.
