Беседка из профильной трубы своими руками: пошаговая инструкция с фото

Основные этапы строительных работ

Строительство беседки из трубы профильной лучше проводить с соблюдением определенных этапов работ

Заливка фундамента

Для создания беседки из проф трубы специалисты рекомендуют заливать фундамент стандартного типа – столбчатого (см. Как сделать беседку на столбах по всем правилам). Основой этого фундамента являются столбы, установленные по углам, а также в местах, где планируется пересечение стен.

Итак:

• Для установки столбов необходимо будет вырыть ямы, глубина которых не должна быть менее 500 см.
• Внутренняя часть каждой ямы устилается гидроизоляционным материалом, а установленные столбы заливаются бетоном.
• После этого необходимо каждый столб выровнять по вертикали и зафиксировать его в таком положении при помощи подпорок.

В таком положении столбы необходимо оставить, как минимум на 24 часа.

Установка обвязки от низа

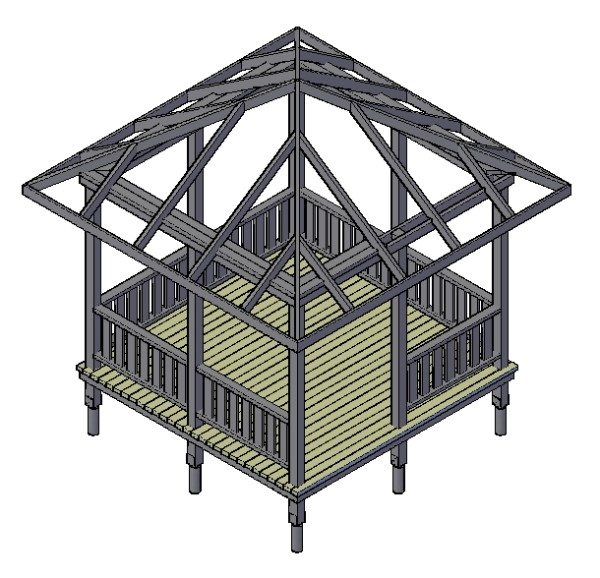

Пример 4-х скатной крыши

Следующим этапом строительства беседки из профтрубы своими руками является монтаж верхнего узла:

• Предварительно следует проверить длину всех труб, которые будут использоваться для монтажа верхней обвязки.
• Все составные элементы верхнего узла привариваются к уже установленным столбам или сверху, или сбоку.
• Если вы работаете самостоятельно, лучше сварку проводить сверху.

Если же у вас есть помощники, то можно проводить сварку сбоку.

Возведение кровли сооружения

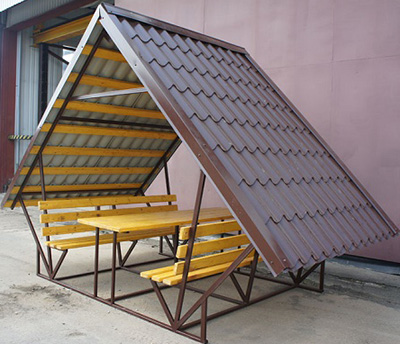

Конструкция из скатной крыши

Беседка с профильной трубы может иметь крышу двух видов:

• Плоская.
• Скатная.

Выбор формы кровли непосредственно зависит от формы самой беседки:

• Например, если профильная беседка имеет шестигранную форму (см. Беседка шестигранная своими руками для дачи — часть первая), то крыша также должна иметь шесть скатов,
• Если беседка прямоугольная или квадратная лучше всего для ее строительства выбрать плоскую крышу.

Монтаж балок крыши проводится непосредственно на стропила или стояки:

• Для укрепления конструкции кровли можно также использовать специальные перемычки.
• Для изготовления стропил в основном используются профильные трубы квадратного сечения, уклон которых близок к 10 – 15 градусам.
• Треугольные стропила можно применять при сооружении кровли беседки квадратной формы.
• Обрешетка изготавливается из профильной трубы минимальной толщины. При этом расстояние между трубами приблизительно равно 35 – 45 см.

Внутренняя отделка

Как сделать беседку из профильной трубы максимально удобной и комфортной

Для этого необходимо уделить немало внимания внутренней отделке конструкции:

Что касается пола, для этого можно использовать дерево или плитку.

• Это связано с тем, что дерево само по себе относится к теплому материалу, который создает уют и тепло.
• Кроме этого, дерево не будет нагреваться на жаре или охлаждаться в холодную погоду, чего нельзя сказать о кафеле или металле.

Нельзя представить себе беседку без установленных в ней лавочек и столов.

Для их изготовления можно использовать такие материалы:

• Дерево (см. Деревянные скамейки в беседку и другие садовые конструкции).
• Металл.
• Пластик.

Итак:

• Лавочки могут быть как стационарные (приваренные или закрепленные на поверхности пола), так и передвижные. Второй вариант лавочек более практичный и удобный.
• Стол можно не устанавливать на постоянной основе в беседке. Его при необходимости можно просто туда заносить. Таким образом он не будет загромождать свободное пространство.

Но, если вы хотите установить в беседке стол на постоянной основе, то лучше всего изготавливать его из материала, что и лавочки. Таким образом, внутренний дизайн беседки будет более гармоничным и взвешенным.

Внешняя отделка сооружения

Консервативный вариант

То, как именно будет отделана внешне беседка, зависит только от вашего желания, возможностей и умения.

Есть немало разнообразных вариантов внешней отделки:

• Нижняя часть беседки отделывается при помощи листов поликарбоната или дерева.
• Все стенки помещения закрываются поликарбонатными листами.
• Стенки беседки не закрываются полностью, а для их обустройства используются кованые прутья или полоски.
• Как видите, вариантов немало, главное, чтобы беседка была уютной, удобной и имела привлекательный вид.
• Совсем не лишним при внешнем оформлении, будет использование висящих вазонов или живой изгороди из вьющихся растений.

Инструкция с видео в этой статье поможет вам наглядно ознакомиться с этапами строительства беседки из профильной трубы.

Проекты

Вариантов садовых конструкций из металлокаркаса может быть огромное количество. Самый распространенный вариант – это открытые беседки, стенами у которых являются ажурные перегородки из прутьев или профильной трубы. Многие производители предлагают готовые решения в сборно-разборных вариантах.

При желании можно подобрать беседку любой площади в зависимости от компании, с которой вы планируете собираться в ней летними вечерами. Традиционно они имеют прямоугольную площадь размером 4 на 6 метров. Также сборные беседки бывают квадратной или шестигранной формы. Не менее популярны круглые беседки.

Разборные постройки хороши тем, что не требуют закладки фундамента. Они очень мобильные, быстро собираются и устанавливаются на улице. А на зимний период их также легко собрать или в случае изменения ландшафта перенести в другое место. Для опоры можно использовать металлические уголки, а навес делают из профлиста.

Стационарные беседки устанавливаются однажды и навсегда. Опоры из металла вкапываются в землю и заливаются бетоном. В таких беседках обычно оформляется и площадка для пола. Ее можно выложить специальной керамической плиткой, можно настелить деревянные рейки или просто забетонировать по периметру.

Различают несколько видов навесов для летних беседок.

Наиболее часто встречаются четыре основных типа:

• Односкатные – самые простые по дизайну, представляют собой плоскую поверхность, расположенную под определенным углом к опорам. Обычно односкатные навесы монтируют немного под наклоном, чтобы избежать скопления осадков на крыше. Выбор такого типа навеса осложняется тем, что необходимо очень точно рассчитать градус его наклона.
• Двускатные – это две плоскости, скрепленные между собой под определенным углом. Обычно их выбирают, если необходим навес для большой площади. Поскольку такая крыша довольно громоздкая, то она требует дополнительного укрепления.

• Многоскатные навесы редко выбирают для небольших участков. Обычно они применяются для перекрытия масштабных объектов, например, торговых павильонов, смотнированных по типу беседки.
• Арочные навесы – это особый вид навеса, имеющий изогнутую форму. Смотрятся такие конструкции очень красиво. Иногда для усиления эстетического восприятия несколько арочных навесов объединяют в одно целое. Однако смонтировать такое сооружение без специальных навыков и оборудования крайне сложно.

Все беседки можно разделить на открытые и закрытые типы. Чаще всего полностью из металла делают открытые беседки. В первом случае беседка со всех сторон просматривается и проветривается, она может быть украшена кованными ажурными элементами. Конечные изделия получаются очень легкими, воздушными и практически невесомыми. Они хороши тем, что в них не жарко, их также легко построить своими руками или собрать покупной вариант.

Закрытые каркасные беседки удобны тем, что лучше защищают от погодных явлений – снега, дождя или ветра. Чтобы обеспечить хороших обзор, стены в них обычно делают из стекла или прозрачного пластика, похожего на тот, который применяют при строительстве теплиц. Чтобы такая беседка излишне не нагревалась, необходимо обеспечить проветривание.

Беседка может быть как самостоятельным сооружением, так и пристройкой к основному дому. Особенно часто их пристраивают к домам, которые имеют два и больше этажей. Иногда и сами беседки делают двух этажными. Но это скорее исключение из правил, которое не является распространенным явлением.

Причин для постройки такого сооружения может быть несколько:

• На небольшом участке отдельная беседка будет занимать слишком много места и смотреться неэстетично.
• Два этажа могут использоваться одновременно в качестве верхней террасы, где можно принимать солнечные ванны днем и любоваться звездами вечером, а также в качестве непосредственной беседки для дружеских посиделок.

• На нижнем этаже можно установить мангал или печь, а на верхнем – зону для приема пищи.
• Нижняя часть беседки может использоваться как гостевая зона, а верхняя – только для своей семьи.
• Верхний этаж беседки можно сделать закрытым, а нижний оставить проветриваемым.

Основные преимущества материала

Металл является одним из самых часто используемых материалов в строительстве, а вот ряд причин, способствующих такой популярности:

1. Изделия из металла могут отлично смотреться в самой разной обстановке, благодаря своему благородному виду. Существуют проекты кованой беседки под заказ, которыми вы можете воспользоваться, а можно сделать ее своими руками, исходя из личных предпочтений, тогда она станет уникальным экземпляром.
2. Если говорить честно, то большинство строений из металла часто переживают своих владельцев, а иногда даже их потомков, благодаря своей износостойкости.
3. Можно заказать изделие у специалистов, и его изготовят относительно быстро, а вот при изготовлении своими руками придется повозиться.

Строительство беседки

На фото – сверхпрочное открытое сооружение.

Мы используем при строительстве беседки профили, прямоугольные трубы, уголки, швеллеры, двутавровые балки. Заполнителем станет квадратный либо шестигранный прут.

Фундамент

Фундамент необходим при высоких грунтовых водах, зыбкой почве для всех таких стационарных построек.

• Красиво декорируют фундамент камни – такое их сочетание с металлом наиболее презентабельно.
• Эти легкие беседки из металла мы можем ставить на столбчатые фундаменты, а не на монолитную ленту.
• Воздушный зазор между дощатым полом и землей продлит жизнь древесине и не нужна будет затратная гидроизоляция.

План стационарного сооружения

Сначала готовим площадку:

• делаем разметку;
• утрамбовываем грунт, возводим бетонную основу толщиной более 10 см или устилаем площадку плитняком, тротуарным камнем, напольной плиткой;
• ставим по углам, а также в центре опорные блоки с закладными крепёжными пластинами для монтажа боковых секций.

Установка каркаса

Проект прямоугольной конструкции

Без особых усилий мы и сами можем возвести такой каркас из стали:

• для сварной конструкции понадобится сварочный аппарат;
• для сборной конструкции – дрель и болты.

Итак, инструкция от специалистов гласит, что для сооружения беседки нам надо:

• точно определить ее расположение;
• подготовить площадку;
• выбрать соответствующие чертежи беседок из металлопрофиля в интернете или заказать профессионалу, хотя можно начертить и самому;
• решить, быть ли ей стационарной либо передвижной;
• возвести фундамент;
• выбрать оптимальное сечение и подсчитать необходимое количество металлопрофиля;
• определить конфигурацию кровли и ее покрытие;
• забетонировать опоры (лучше пустотелые трубы) в ямах глубиной 1 м с целью гарантии устойчивости и жесткости каркаса.

Перемещаемая беседка из металлического профиля монтируется на плоском фундаменте.

Беседка из профнастила

Возведение беседки

• Уголок гнем по шаблону: в профиле сделаем треугольные надрезы и киянкой сгибаем профиль.
• Между опорами обвязку сделаем металлопрофилем – вот уже есть контуры стен.
• Их заполним декоративными элементами из гнутого ленточного профиля или прутка, хотя интересен также и строгий узор с прямыми элементами.
• Монтажные скобы скрепят наш декор, если нет газосварочного аппарата.
• Верхний элемент – пику можно заказать или вместо нее использовать кольцо из полосы стали, которое свяжет все 4 стойки.
• Для стропил нашей кровли возьмем прут, для обрешетки – проволоку. Легкий тент или мягкая черепица защитят нас от непогоды.
• Весь каркас обработаем антикоррозионным покрытием с грунтовкой и финишными красками, облагораживающими экстерьер.

Оформим беседку занавесами.

Расчет материалов, которые потребуются для создания беседки

Закупать материал для создания беседки из металла нужно обдуманно. В первую очередь необходимо произвести точные замеры и, основываясь на цифры, покупать материал.

Для стоек понадобятся профильные трубы следующего размера:

Если крыша планируется из шифера и профлиста, то подойдут трубы размером 50×50 миллиметров. А вот если планируется крыша из черепицы или шифера, то профильные трубы должны быть размером 75×75 миллиметров.

Перемычки можно сделать из тонкого профиля, примерно 20×30 миллиметров. Обязательно нужно заранее подумать об обшивке каркаса. Если он планируется из тяжелых материалов, то трубы должны быть толще.

Материал, который потребуется для сооружения квадратной металлической беседки:

1. Профильные трубы для обвязки;
2. Профильные трубы для перемычек;
3. Металлические полоски.

Если размер квадратной беседки 3000×3000 миллиметра, а размер стоек 2200 миллиметров, то трубы должны быть следующего размера:

Размер труб, которые нужны для создания обвязки – примерно 12-13 метров;

Металлические полоски – примерно 2-3 метра;

Размер профильных труб, которые понадобятся для перемычек:

• 30 метров труб размером 40×20×2 мм;
• 6 метров труб – 20×20×2 мм;
• 14 метров труб – 40×40×2 мм.

Разборная и стационарная конструкции

Приступая к составлению чертежа, необходимо сразу решить: будет ли изготавливаться беседка закрытого типа или временное сооружение для летнего отдыха.

Ведь каждая из конструкций имеет свои особенности и преимущества использования:

Разборная. Состоит из профильного каркаса, крышей служит тент, плотный полиэтилен либо пластик. Мало весит. Легко собирается за 2-3 часа. Время применения – с мая по сентябрь. Низкая цена материалов. Не нуждается в фундаменте. Компактная. Быстро монтируется на детали. Не занимает много места при хранении в разобранном виде. Эту беседку по силам собрать одному человеку. Детали можно сварить самостоятельно либо приобрести готовые элементы на заводе или в строительном магазине. Такой тип конструкции подойдет и для дачной перголы.

Стационарная. Представляет собой полноценный садовый домик, предназначенный для круглогодичного использования. Это надежная защита от любых воздействий внешней среды. Срок службы неограничен. В дополнение к металлическому каркасу могут использоваться кирпич, дерево, камень. Заливка фундамента обязательна. Требует тщательной разработки проекта. В такую беседку можно установить мангал, печь или камин. Нет ограничений и в выборе дизайна интерьера. Но у такой постройки есть существенные минусы: высокая себестоимость проекта, длительный срок изготовления, чаще всего необходимо привлекать в помощь специалистов.

Для постоянного применения в семейном кругу достаточно будет построить небольшую стационарную беседку размерами 3х3, 4х4 м.

Ниже предлагаем краткие рекомендации по созданию такого сооружения вручную.

Этапы возведения беседки из металлической профильной трубы

Строительство беседки из профильной трубы на даче не займет много времени. Основные этапы возведения дачного сооружения:

1. Выбор места и создание проекта.
2. Подготовка инструментов и материалов.
3. Строительство каркаса, обвязка.
4. Настил кровли.
5. Монтаж, отделочные работы.

Схематическое изображение дачной беседки, которую можно легко построить своими руками

Выбор места и создание проекта

1. Перед тем как сделать беседку из профильной трубы, необходимо определиться с месторасположением сооружения. Мастера рекомендуют выбирать участок на небольшой возвышенности.
2. Рабочую территорию очищают от мусора, сорняков, растений, снимают верхний слой грунта.
3. Далее определяются с типом конструкции беседки (прямоугольная, квадратная, двускатная, односкатная и т. д.) и делают проект будущей постройки. Ее схематично зарисовывают на бумаге, отмечая размеры самой беседки и составляющих соединительных и декоративных элементов.

1. Следующий шаг подготовительных работ — разметка территории. На участке земли при помощи колышек и веревки отмечают углы беседки, места расположения опорных столбов.

Строители рекомендуют указывать на чертежах размеры абсолютно всех элементов и габариты конструкции — так проще рассчитать количество необходимого материала, подготовить место

Подготовка инструментов и материалов

Перечень материалов и инструментов зависит от типа конструкции беседки. Ниже представлен список необходимого строительного инвентаря, который понадобится для возведения дачной беседки из металлического профиля:

• болгарка;
• сварочный аппарат;
• дрель по металлу, набор сверл;
• лопата или бур;
• веревка и колышки для разметки;
• гидроизоляция;
• антикоррозийный раствор, грунтовка;
• металлические уголки, швеллер;
• раствор бетона.

Для сборки опорных столбов конструкции понадобятся металлические профильные трубы с квадратным сечением. В качестве горизонтальных направляющих используют круглые профили. Если планируется соорудить беседку из круглых труб, то оптимальным вариантом будет навес с обвязкой по периметру из поперечных профилей меньшего диаметра.

Для настила крыши можно использовать поликарбонат, металлочерепицу, тент, ондулин и др. — все зависит от предпочтений и мастерства строителя.

Пример беседки, выполненной из алюминиевого профиля и сотового поликарбоната

Строительство каркаса

1. Согласно разметке и чертежу беседки из профильной трубы в местах расположения опорных стоек делают небольшие лунки.

Диаметр лунки для установки стоек — 30-40 см, глубина — 50 см.

1. Опоры опускают в ямки, предварительно обмотав гидроизоляцией для защиты от коррозии, заливают раствором бетона.

Чем больше размеры беседки, тем большее количество опорных стоек необходимо

1. После установки опорных столбов приступают к сборке каркаса. К верхней и нижней части стоек приваривают горизонтальные направляющие и диагональные распорки. Срезы обрабатывают напильником.

Из профиля можно делать не только беседки. На дачных участках часто встречаются гаражи, навесы, сараи, теплицы, выполненные из профильных труб.

Настил кровли

Когда каркас беседки из профильных труб собран, делают стропильную систему для будущей крыши. Для навесов со скатной крышей угол наклона металлических стропил не должен быть более 15 градусов.

Стропильная система имеет вид обрешетки с поперечными профилями, соединенными между собой, на которую укладывают кровельный материал. Для плоской кровли будет достаточно монтажа только металлических балок. Работа по установке крыши для шестигранной беседки более трудоемкая — все стропила крепят вокруг осевой стойки.

Кровельный материал крепят максимально надежно, в противном случае конструкция может не выдержать порывов ветра или атмосферных осадков

Монтаж, отделочные работы

После завершения всех работ приступают к отделке и декорированию готовой беседки. Снаружи стены обшивают поликарбонатом, с внутренней стороны — обычной фанерой, можно сделать деревянную или металлическую обрешетку. Многие высаживают вокруг беседки вьющиеся растения, кустарники.

Вариантов декорирования готовой беседки масса — все зависит от возможностей, фантазии и желаний мастера.

Советы от специалиста

Чтобы не допустить ошибок и создать постройку красивой и функциональной, необходимо придерживаться следующих правил:

1. Если на участке существует дефицит пространства, то оптимальным вариантом станет конструкция-теремок. Такая беседка из металла (профиля) занимает минимум места, в ней есть встроенные лавки и стол. Для установки не потребуется подготовка специального места.

Конструируя такую беседку из профиля, лучше выбирать сечение 5 см. Этого будет достаточно для прочности и эстетического вида.

1. Гриль-беседка (или барбекю-беседка). Занимаясь сооружением такой зоны отдыха, нужно правильно рассчитать пространство в беседке. Полезная площадь должна быть максимально удаленной от зоны огня.

Специалисты предлагают тщательно продумывать вариант отведения дыма в таких постройках

1. Делая вход в беседку, нужно учитывать рост всех людей, которые будут ее посещать. Оптимальным вариантом считается высота прохода, которая равна росту среднестатистического мужчины + 10 сантиметров.
2. Если выбрана конструкция с необычными изгибами и округлыми формами, то необходимо применять трубы, металлические полосы, арматуру и трубогиб. Только при помощи него удастся создать нужные формы и сделать их правильными.
3. Воздушность и оригинальность металлической беседке можно подарить не только при помощи железа и ковки. Для этого подойдут элементы из дерева.
4. Все внутреннее наполнение беседки должно быть практичным, хорошо мыться и не подвергаться воздействию влаги. Если используются деревянные столы и стулья, то их нужно каждый год обрабатывать антигрибковыми составами.

Красивая беседка, сделанная своими руками, — это максимум удовольствия для всей семьи

Ознакомившись с рекомендациями и советами специалистов, каждый хозяин, даже не профессионал, сможет своими руками создать уютный уголок на участке и подарить приятные минуты общения себе и своей семье.

Этапы сборки

Так как монтаж разборной беседки больше подходит для работы своими руками, мы рассмотрим именно его. Помните, при правильном уходе, разборная конструкция, так же как и монолитная способна прослужить вам долгие годы. Давайте пошагово пройдемся по этапам сборки:

• Для начала следует набросать чертеж будущего сооружения на бумаге, со всеми размерами и масштабами. Такого рода проекты помогают определиться с видом и расположением строения, а также предусмотреть важные тонкости.
• Находим подходящее место для размещения.
• Делаем прямоугольную основу из металлопрофиля (основа может быть и любой другой выбранной вами формы, например, круглой или восьмиугольной). Нарезаем все стороны, исходя из чертежа, а затем соединяем сваркой.
• К каждой верхушке основы привариваем кусок профильной трубы.
• Затем присоединяем стропильные трубы, обязательно под десятиградусным углом по отношению к горизонтальной верхней части каркаса.
• После стелим обрещетку для будущий кровли.
• В завершении стоит заняться внутренним обустройством беседки: разместить лавочки, столик, мангал и другие предметы интерьера.

Монтаж и постройка

Изготовление беседки из металла своими руками – это задача, с которой могут справиться далеко не все, поэтому лишний раз повторить пошаговую инструкцию по сооружению подобной конструкции не помешает.

Выбор материалов

Для того чтобы построить красивую беседку, в первую очередь нужно подобрать необходимые инструменты.

В первую очередь нужно выбрать материал, который используется для создания основы постройки. Как правило, это металлические трубы. Они могут быть пустотелыми, с квадратным или прямоугольным сечением, или же профильными. Второй вариант используется чаще. Профильные трубы рекомендуется подбирать прочные. В идеале толщина стенок должна составлять не менее двух миллиметров. Кстати, при покупке труб стоит учитывать тот факт, что от их веса зависит и стоимость материала. Чем тяжелее профильная труба, тем дороже она обойдется.

Далее понадобятся скобы, которые используются для монтажа, прутки из металла, и материал, который используется для обшивки кровли, а в некоторых случаях – и стен. Для работы с металлом понадобятся еще и такие инструменты, как болгарка, перфоратор и строительный уровень, с помощью которого можно проверять, насколько ровными являются линии и грани.

Создание каркаса из труб

Летние беседки из профилированных труб – это достаточно распространенный вариант. В идеале их нужно устанавливать если не на полноценном фундаменте, то на ленточном фундаментном основании. Каркас такой постройки легко сделать своими руками, при этом его ненамного сложнее разобрать по наступлении осени и спрятать до теплых времен.

Сверху этот каркас обтягивается либо ярким тканевым чехлом, либо специальной влагостойкой тканью, которая способна выдержать плохие погодные условия. Сварить каркас из отдельных железных труб несложно. Нужно определиться с формой беседки, отмерить расположение труб при помощи уголка или уровня и сварить все отдельные детали. Такая простая инструкция позволяет создавать самодельные металлические беседки даже тем, кто совсем далек от мира строительных работ.

Выбор подходящего участка

Для того чтобы построить красивую беседку, очень важно уметь выбрать идеальное место, где она будет установлена. Сделать это несложно, главное – ориентироваться на собственные потребности

Беседка должна быть расположена там, где будет удобно отдыхать всей семье. Именно по этой причине очень часто сварная конструкция находится либо в центре участка, либо на видном месте.

Следующий важный момент – поиск идеальных параметров постройки. Беседка не должна быть ни слишком большой, ни слишком маленькой. Легче всего определить параметры самому, учитывая свой рост. Стандартный вариант – это постройка высотой в два метра. Ширина зависит от того, сколько человек должны комфортно располагаться внутри беседки. Ну и, конечно же, этот параметр часто ограничивается возможностями, поскольку на маленьком участке никак не получится расположить огромный металлический шатер.

Когда с размерами беседки уже все понятно, можно переходить к подготовке территории. Для этого нужно просто очистить всю местность от мусора и растительности. После этого в идеале нужно засыпать территорию песком и, залив водой, хорошо утрамбовать. Этот простой процесс подготовки гарантирует, что беседка будет стоять ровно и не проседать.

Работа с кровлей

О работе с основой из металла уже было сказано, поэтому самое время поговорить о кровле. Она должна быть прочной и качественной

Это важно, поскольку в нашей стране дождливая погода – далеко не редкость

Крышу можно делать из профлиста или поликарбоната. Выполнить обшивку таким материалом несложно. Самый простой вариант – просто уложить листы на каркас и закрепить их при помощи саморезов. Если хочется добавить постройке оригинальности, можно согнуть или скрутить края листов, придав им необычную форму.
