Как настроить спутниковую антенну самостоятельно

Работа с пультом после основных настроек

В зависимости от модели тюнера функционал управления может несколько отличаться. Но с любым тюнером в комплекте поставки всегда идёт инструкция пользователя, где последовательно описываются все функции управления.

Результат успешной настройки тюнера спутникового телевидения. Теперь пользователю при помощи ПДУ доступны десятки каналов различной тематики

Цифровые тюнеры – устройства в достаточной степени функциональные. Поэтому кроме стандартных функций перехода с канала на канал существует ещё масса всевозможных манипуляций.

Например, все определенные поиском каналы допускается формировать разными вариантами, как удобно пользователю:

• одним столбцом, двумя или тремя;
• быстрой сортировкой;
• выводом списка фаворитов и т.д.

Посредством ПДУ допустимо выводить на экран список доступных языков звукового сопровождения и устанавливать нужный язык. Также есть возможность выбирать между моно и стерео вещанием или при необходимости подключать субтитровое сопровождение.

Функционалом дистанционного управления, как правило, поддерживается вывод на экран так называемых «инфобаннеров», исполняющих своего рода роль телевизионной программы.

Инфобаннер показывает также текущую дату и время, демонстрируемый канал, телепередачу и другие параметры информационного вещания.

Информационный баннер, где пользователю предоставляется обширный набор данных, включая не только телевизионную программу, но также технические сведения по оборудованию

Ещё более «продвинутым» в этом плане видится функционал «Телегида», которым в дополнение к текущей трансляции указываются ещё ряд других трансляций, назначенных для передачи в период ближнего временного диапазона.

Одним словом, функции управления тюнера, даже самого «дешёвого» по меркам пользователя, – это очень богатый набор манипуляций, требующий отдельного изучения.

Предлагаем также познакомиться с интересными идеями по сооружению и настройке ТВ антенны из подручных материалов.

Настройка спутниковой антенны

Необходимо убедиться, что антенна установлена правильно и ориентирована на юг.

Делаем настройки на Sirius. Настройка спутниковых антенн самостоятельно начинается с установки на ресивере частоты 11766 и скорости 27500. Выбираем поляризацию «Н».

Наблюдаем на ресивере две полосы:

• красная – отображает подключение тарелки и сигнала спутника;
• желтая – показывает уровень принимаемого сигнала.

Если антенна подключена правильно, то уровень сигнала достигает 40%. При этом качество сигнала равно нулю.

Подходим к кульминационному вопросу, как самостоятельно настроить спутниковую антенну. Устанавливаем начальное положение антенны до упора влево и вверх.

Затем аккуратно поворачиваем слева направо и контролируем уровень качества сигнала. При его отсутствии опускаем тарелку на 2-3 мм вниз и повторяем процедуру в обратном направлении — справа налево до упора. Проводим данный алгоритм работы до тех пор, пока не появится желтая полоса.

Контролируем наклон тарелки по специально нанесенным цифрам на ее крепеже.

На этом этапе сложно самостоятельно проводить ориентацию тарелки на высоте и одновременно контролировать появление сигнала на ресивере. Поэтому необходимо подключить к работе помощника.

При показателе желтой полосы в пределах 21%, фиксируем позицию.

Проводим более точную настройку

Немного опустив антенну, делаем легкий поворот влево. Если качество сигнала ухудшилось, возвращаемся на исходную позицию. Делаем поворот вправо, а также вверх и вниз.

При достижении сигнала 40% переходим к настройке конвектора. Вращаем сначала по часовой стрелке, а затем против часовой стрелки и добиваемся улучшения сигнала до 65-70%.

Настройка боковых конвекторов

Когда основная тарелка настроена, боковые конвекторы настраивать гораздо легче.

Производим настройку на Amos. На ресивере устанавливаем частоту 10722, скорость 27500 и поляризацию «Н».

Для Hotbird частота составляет 11034, скорость 27500 и поляризация «V».

Порядок настройки производится по примеру Sirius.

Путем изгибания боковых кронштейнов с левого верхнего угла направо и постепенно опускаясь на 2-3 мм, добиваемся появления сигнала.

Для улучшения качества сигнала вращаем конверторы вокруг своей оси. Сначала вращаем по часовой стрелке, а затем против часовой стрелки.

Вот мы и разобрались, как настроить спутниковую антенну самостоятельно. Имея некоторый опыт и план работы это сделать несложно.

После окончательной настройки антенны, аккуратно закрепляем кабель и включаем на тюнере функцию SCAN. Тюнер самостоятельно просканирует имеющиеся для просмотра телеканалы и выдаст их список.

После этого можно приступать к просмотру телепередач.

Выбор спутников вещания ТВ и определение диаметра спутниковых антенн

В соответствии с выбранным вами списком каналов вы можете определиться с выбором спутников, с которых эти каналы вещаются. Нажав на страницах каналов на название спутника, вы увидите соответствующую карту покрытия интересующего спутника. Найдя на картах свой регион, вы можете подобрать диаметр антенны для уверенного приема каналов с определенного спутника. Для центрального пятна на карте вам хватит диаметра антенны 0,6м, для следующих поясов необходимы антенны диаметром 0,9м, 1,2м и т.д.

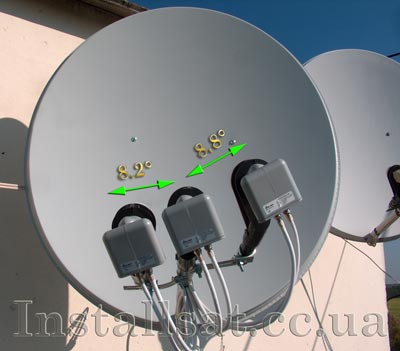

Использование специальных боковых держателей (мультифидов) дает возможность прикрепить к антенне не одну, а сразу несколько головок LNB и, соответственно, установить антенну на прием каналов сразу с несколькоких спутников. Мультифид крепится на несущую штангу антенны, и позволяет легко отрегулировать положение боковых конверторов для достижения максимального сигнала.

Однако, нужно учесть, что расхождение этих спутников относительно центрального не должно составлять более 15 градусов в зонах уверенного приема этих спутников. Также следует учесть, что чем дальше дополнительный конвертор расположен от центрального держателя, тем слабее сигнал он будет выдавать.

Чем больше диаметр антенны вы выберите, тем больше сигнал пойдет на конвертор и, следовательно, тем устойчивее будет прием со спутников в плохую погоду. Так как вода является плохим проводником радиоволн, то при плотных тучах по направлению к спутнику, при сильном дожде или снегопаде, вы будете наблюдать падение сигнала в виде рассыпания картинки на экране вашего телевизора, или надписи «нет сигнала». На высокую устойчивость сигнала также влияет точность настройки антенны на спутник. Если у вас все-таки не получится настроить антенну самостоятельно, не стоит расстраиваться, вы всегда можете вызвать профессионального инсталлятора, который точно настроит антенны по специальным приборам. Естественно, в этом случае, вам все же придется расстаться с некоторой суммой денег, но теперь вы можете быть уверенными, что антенна настроена максимально точно.

Наиболее популярным и экономным видом установки на сегодняшний день является установка двух антенн на 4 спутника: Astra, HotBird, Amos на одну антенну,

Что нужно знать

Для дома и дачи множество людей устанавливают неповоротные офсетные антенны. Эта конструкция статична, а конвертеры выставляются всего один раз. Установка именно такой антенны от оператора Триколор и будет рассматриваться в примере.

Чтобы понимать, что за чем идет во время установки, про что пишется в статье, необходимо немного ознакомится с теоретическими понятиями:

• Телевизионный спутник – космический аппарат, что находится на геостационарной орбите и зафиксирован на ней неподвижно. То есть спутник вращается вместе с землей. Расстояние от спутника до земли около 36000 км, и он не виден человеческому глазу. Телевизионные спутники расположены в плоскости экватора, поэтому у них одинаковая широта, но различаются по долготе. Каждый спутник имеет свое имя. В конце название есть обозначение долготы. Например, HotBird 13E значит, что спутник размещен на 13 градусе восточной долготы. E – это East (восток). W – это West (запад).
• Транспондер – устройство приема и передачи сигнала, которое размещено на спутнике. Выделяется два основных диапазона C-band и Ku-Band, в которых ведется вещание. Диапазон C (4 ГГц) вещательным является для американских и российских спутников. Диапазон Ku (10.7-12.75 ГГц) вещательный для Европы. Вещание проходит в линейной или круговой поляризациях. Линейная делится на вертикальную (V) и горизонтальную (H). Круговая поляризация на левую (L) и правую (R). Сигнал для транспондера 10865L значит, что транспондер вещает на частоте 10865 МГц с H-поляризацией. На космическом орбитальном объекте счет транспондеров может доходить до пары десятков.

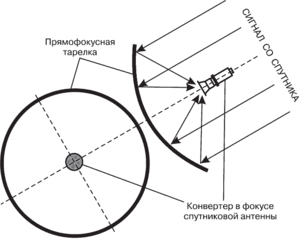

• Спутниковая антенна – главный элемент конструкции, который получает сигнал «с неба». Антенна собирает слабый сигнал со спутника со своей площади и устремляет собранный сигнал в одну точку. В точке фокусировки устанавливается конвертор. Есть несколько видов спутниковых антенн, но распространенными остаются прямофокусные и офсетные. Для Ku-диапазона рекомендуется подбирать антенны с большим диаметром, поскольку большая площадь поможет держать стабильный сигнал даже в непогоду (дождь, снег). Стандартом является диаметр 50-60 см. Можно увеличить размер до 90 см, но не более, так как антенна с большим диаметром весит больше и больше подвержена воздействию ветров.
• Конвертор – это прибор, позволяющий получать сигнал от спутника через отраженный и направленной в одну точку антенной сигнал. В свою очередь, конвертор получает сигнал на частоте C или Ku-диапазона и преобразует ее до промежуточной (900-2150 МГц). При промежуточной частоте затухание в кабеле будет меньше. Так как принимаемый сигнал с 36000 км очень слабый, основная задача конвертора – усилить сигнал до адекватного уровня, который сможет распознать и сможет с сигналом взаимодействовать ресивер. Хотя конвертор и вносит некий уровень шумов в сигнал, он настолько мал, что это никак не сказывается на передаваемый ресиверу сигнал и дальнейшей телетрансляции. Конверторы бывают разными: для вещания в круговой поляризации и линейной. Выбирать конвертор нужно исходя из задействованной спутником поляризации для сигнала. Также, конверторы бывают с различным количеством выходов – от 1 до 8. Все выходы независимые.
• Мультифид – так называют держатель для дополнительного конвертора. Так как спутники размещены на геостационарной орбите (это относительно близко друг к другу), есть возможность одновременного приема сигнала через одну тарелку с нескольких спутников. Например, популярным вариантом приема являются (Hotbird 13E, Sirius 4.8E, Amos 4W). Для этой тройки устанавливается на фокусном держателе конвертор, настроенный на Sirius 4.8E. Первый мультифид заточен на HotBird 13E. Второй мультифид реализован для Amos 4W.
• Дисек (DiseqC) – небольшое устройство, служащее для объединения кабелей с нескольких ресиверов и подачу на ресивер одного единственного кабеля.
• Кронштейн – поддерживает антенну стабильном положении. Часто крепят анкерами к стене. Основная задача, удержать в выставленном состоянии антенну, особенно во время непогоды.
• Ресивер – аппарат, принимающий сигнал с конвертора, и преобразующий этот сигнал в видеоряд со звуком на телевизоре. Моделей ресиверов очень много. Чем аппарат дороже, тем, обычно, он качественнее, стабильнее и дополнен рядом полезных опций. Некоторые современные модели телевизоров имеют встроенный спутниковый ресивер. То есть, могут напрямую принимать сигнал по кабелю от дисека или конвертора.

Подробнее: Как правильно выбрать ресивер для спутникового телевидения

Установка оборудования

Является первым этапом и состоит из двух важных частей – установки тарелки с антенной и проводки всех кабелей от одного пункта системы к другому.

Антенна и тарелка

Антенна и тарелка от ТриколорТВ поставляется вместе с четкой инструкцией, как именно нужно устанавливать и монтировать их. Есть и дополнительные правила, соблюдая которые, вы обеспечите себе надежный и высокий уровень сигнала практически сразу же после установки:

1. Обязательно соблюдайте наклон, прописанный для вашего региона – от этого будет зависеть, поймает антенна спутниковый сигнал или нет.
2. Тарелка должна находиться вне помещения – устанавливать на лоджиях и застекленных балконах не рекомендуется, так как стекло будет создавать помехи.
3. Между антенной и спутником не должно быть дополнительных препятствий в виде других домов, зеленых насаждений или любых строительных конструкций, способных прервать передачу.
4. Обязательно нужно убедиться, что тарелка и антенна не устанавливаются под крышу (скат) или желоб для дождя. Так вы избежите повреждения оборудования во время непогоды.
5. Вся конструкция должна «смотреть» на юг.
6. Приемник рекомендуется ставить как можно ближе к антенне. Допустимый радиус равняется ста метрам, однако, чем ближе, тем сильнее и качественнее будет сигнал.

При сборе антенны и установке тарелки нужно также соблюдать несколько рекомендаций от ТриколорТВ:

1. На оборудовании есть конвертер (см. инструкцию). Его ни в коем случае нельзя устанавливать вниз разъемом, поскольку это одно из мест, куда спокойно попадает влага во время дождя. Сигнал при этом упадет, а оборудование может и вовсе выйти из строя.
2. Кронштейн-держатель для тарелки следует крепить как можно прочнее, особенно, если вы устанавливаете оборудование на ветреную сторону.
3. Попервой не затягивайте гайки на кронштейне до конца при креплении тарелки – вам еще понадобится ее поворачивать, чтобы ловить сигнал, так что не фиксируйте сразу.
4. Разъемы на кабель следует прикручивать, предварительно зачистив его с двух сторон примерно на 1.5 см.

Проводка кабеля

Провести кабель после всех манипуляций, дело несложное. Схема выглядит просто:

1. Один кабель соединяет антенну и приемник.
2. Второй кабель соединяет приемник и телевизор (если у вас не вай-фай передача).

Важным моментом является закрепление одной стороны кабеля у тарелки и антенны – делать это лучше всего изолентой, чтобы не повредить крепления чем-нибудь другим. Чаще всего именно из-за хлипко присоединенного кабеля у пользователей может пропадать сигнал.

Подключение приемника

Этапы соединения кабеля и конвектора

1. Зачистить конец кабеля. Для этого надрезать внешний изолирующий материал на расстоянии примерно 15 мм от края, внутренний материал надрезать на 10 мм. После чего надрезанную изоляцию снять. Все это надо сделать очень аккуратно, чтобы не повредить экранирующую оплетку.
2. Экранирующую оплетку вместе с фольгой нужно загнуть в противоположное направление от концов, и прикрутить к F-разъему до упора.
3. За разъемом оставить конец жилы размером 2 мм.
4. Сам кабель на держателе нужно закрепить. Для этого обычно используют изоленту, скотч, либо нейлоновые хомуты.
5. Разъем нужно сделать герметичным, чтобы исключить попадание влаги внутрь. Для этого можно использовать герметик, скотч или изоленту.

На этом заканчиваются все основные наружные работы по установке антенны. Когда конструкция установлена, нужно ее настроить. Для этого требуется присоединить кабель к приемнику, после чего провести настройку ресивера.

Подключение ресивера к телевизору можно сделать двумя способами:

• при помощи высокочастотного (ВЧ) антенного кабеля;
• при помощи низкочастотного (НЧ) кабеля с разъемом.

ВЧ необходимо вставить в гнездо телевизора, которое предназначено для антенны и имеет соответствующий значок. Другим концом его нужно вставить в разъем «RF Out» на приемнике. При включении в электророзетку на экране телевизора должно появиться слово «ВООТ» и цифровое обозначение канала. При включении поиска каналов должен появиться ответ «Нет сигнала». Это значит, что устройство работает правильно.

Подключение НЧ производится почти так же. Только после появления на экране надписи «BOOT» нужно нажать на пульте на клавишу «А/V», и после этого ждать надписи «Нет сигнала». Если она появилась, значит — все работает правильно. Любая другая надпись говорит о том, что схема аппаратуры собрана неверно.

Настраиваем спутниковый сигнал

Как добиться качественного изображения?

Для поиска сигнала необходимо проделать несколько действий в настройках спутникового TB.

На ПУ ресивера нужно выбрать «Меню» => «Установка» => «ОК».

Ввести четыре нуля. В всплывающем окне снова нажать «ОК».

Выбрать графу «Установка антенны» и снова нажать «OK».

Найти две шкалы – «Качество сигнала» и «Сила сигнала». Они показывают уровень потока информации, который в данный момент принимает система. Он должен быть не менее 70%.

Если качество ниже 70%, то причинами этого могут быть либо неправильная сборка схемы, либо неправильно подобранное положение антенны. Если кабель подключен правильно, то изменять значения поступающего сигнала необходимо посредством изменения положения самой конструкции антенны.

Выполнять такие действия надо очень медленно и осторожно. Сначала сдвинуть антенну на 1-2 мм, подождать несколько секунд, чтобы не потерять сигнал

Зеркало тарелки должно быть направлено максимально вверх. При этом надо внимательно следить, чтобы выполняющие эту работу люди своими телами нечаянно не перекрыли поступление сигнала. Двигать тарелку необходимо до тех пор, пока на экране телевизора не появится четкое изображение. Когда оно появится, можно закрутить до конца болты, держащие кронштейны.

Как настроить антенну «Триколор ТВ» самостоятельно – смотрите видео:

Установка антенны

Установка и настройка спутникового вещания начинается с установки и настройки антенны.

Для начала выбирается место подключения тарелки. Воображаемая линия от антенны до спутника не должна преграждаться препятствиями: зданиями, деревьями и т.п.

Мнение эксперта

Денис Мороз

QA Lead Automation

Задать вопрос

Антенна не должна устанавливаться на чердаках, балконах и других закрытых помещениях

Сборку самой тарелки нужно выполнить по инструкции, поставляемой вместе с тарелкой. На стену крепится кронштейн такими элементами, которые будут надёжны для конкретного материала стены, а также соответствовать силе ветра.

Когда вы заходили в зону покрытия на сайте, то, поставив точку на карте, получали зелёную линию. Эта линия показывает направление к спутнику и соответствующий азимут (угол между северным направлением и спутником).

Рекомендуется скачать приложение для телефона «Транспортир» и «SatFinder», по которому можно будет выставить направление антенны. Потребуется выбрать спутник ABS 2-75 E.

Также понадобится компас для определения севера. Нужно стать спиной к месту подключения тарелки, найти север и отложить азимут, который показан в приложении или на сайте. Теперь вы знаете, куда должна быть направлена антенна.

К антенне крепится держатель, а в него вставляется конвертёр, разъёмом вниз (для предотвращения попадания осадков внутрь). Теперь можно прикрепить антенну к кронштейну на стене. Но закреплять нужно так, чтобы с усилием можно было выполнить её поворот. После окончательной настройки нужна будет полная иммобилизация.

После этого нужно подготовить кабель, подсоединив к его обоим концам F-разъём.

Кабель вставляется в разъём конвертёра и прикрепляется к держателю с помощью, например, изоленты. Второй конец кабеля будет соединяться с приставкой либо телевизором, если используется САМ-модуль.

Теперь, чтобы получать спутниковое ТВ от МТС, нужно ещё сделать настройку тарелки.

Чтобы настроить спутниковую антенну МТС, выполняются такие действия:

• Смарт-карту нужно вставить в ресивер или САМ-модуль;
• Выполнить подсоединение приставки кабелем HDMI к телевизору;
• Включить ТВ и установить режим приёма с того выхода, к которому подключён приёмник;

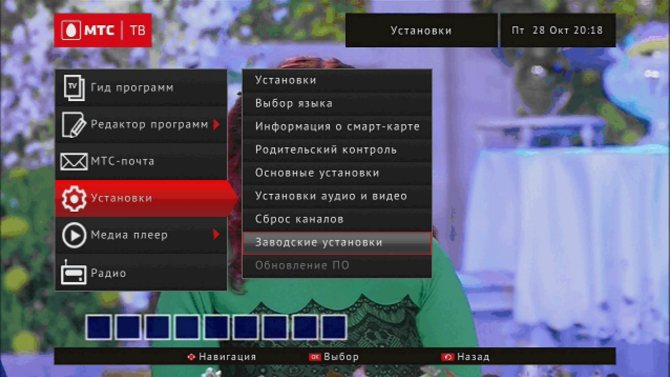

• Включить приставку. Найти меню настройки антенны (может иметь разное название в зависимости от модели);
• Появится шкала уровня сигнала, который поступает от тарелки;
• Теперь нужно настроить положение антенны. Для этого еЁ передвигают влево, вправо, вниз или вверх на шаг около 1 см. После каждого движения нужно подождать несколько секунд для отображения изменения сигнала;
• Достигнув наилучшего значения шкалы (нужно, чтобы было не меньше 70%), можно окончательно закрепить антенну.

Мнение эксперта

Денис Мороз

QA Lead Automation

Задать вопрос

Манипуляции с настройкой антенны гораздо удобнее проводить вдвоём. А также установку лучше выполнять в ясную безветренную погоду

Материалы для монтажа

Начнем с необходимых материалов. Для сборки вам потребуются:

сама тарелка

мультифиды – крепеж для головок

Без них, при наличии нескольких головок, у вас получится вот такая елка.

кронштейн крепления — «нога»

TV тюнер или ресивер

радиочастотный коаксиальный кабель с волновым сопротивлением минимум 75 Ом (РК 75 или западный аналог RG и SAT) + F разъемы к нему

конвертеры или головки – обычно от одной до 3-х штук (при сборке так называемого «Горыныча»)

коммутатор Diseqc – он переключает сигнал с одной головки на другую, когда их несколько

мультисвитч

Он потребуется, если вы захотите одновременно подключить несколько телевизоров от одной тарелки.

Выбор места установки спутниковой антенны

Для того чтобы спутниковый сигнал был сильным и качественным, на его пути не должно быть никаких препятствий. Именно поэтому эксперты советуют устанавливать антенну именно в тех местах, вблизи которых нет деревьев, других зданий, рекламных щитов и т.д.

Также обязательно стоит учитывать некоторые другие факторы, такие как:

• близость к телевизору;
• доступность для владельца.

Если спутниковая антенна находится близко к телевизору в доступном для человека месте, её будет довольно легко установить и настроить. Лучше всего для монтажа подходит крыша дома. Несмотря на это, антенну можно закрепить на балконе или же фасаде здания. Специалисты не рекомендуют проводить ее монтаж внутри застекленных балконов и в местах, где возможно интенсивное попадание на конструкцию осадков: дождевой воды и снега.

Как настроить тарелку Триколор ТВ на спутник самому без прибора

Для того чтобы провести процедуру установки и настройки правильно, необходимо знать расположение спутника.

Сигнал можно сравнить с прожекторным лучом, светящим с высоты 36-38 тыс. км.

Высокое качество трансляции возможно только в том случае, если антенна будет установлена с правильной стороны и под правильным углом. Обусловлено это тем, что сигнал со спутника не проходит через стены и может сбиваться при наличии даже таких преград, как деревья или небольшие постройки.

Именно поэтому зеркало антенны должно устанавливаться в южном направлении. Этот момент является самым важным, так как без него не будет происходить трансляции. Если же окна вашей квартиры или дома выходят на северную сторону, то установка оборудования в данном случае невозможно. Даже при очень больших усилиях можно будет получить только некачественный сигнал. Лучший вариант в данном случае – установка тарелки на крыше здания. Данный вариант подходит только для частных домов.

Как настроить тарелку Триколор ТВ на спутник самому? Для этого нужно придерживаться следующей схемы:

1. Определить правильный угол места – тарелка должна «смотреть» на спутник, т. е. на юг.
2. Диаметр антенны должен быть не менее 0,6 м.
3. Установка кронштейна должна быть осуществлена посредством анкерных болтов, что исключает вероятность поломки при плохих погодных условиях. В противном случае сбои сигнала будут возникать после ветра и дождя.
4. После проведения монтажных работ следует подсоединить посредством специального кабеля тарелку к тюнеру.

Далее нужно самостоятельно провести включение оборудования и заняться поиском сигнала и настройкой телеканалов. Если в процессе установки или настройки возникают какие-либо трудности, то можно связаться с оператором, который поможет справиться с проблемой любого характера. Для этого следует позвонить по телефону: +7(911)101-01-23.
