Как проверить и настроить строительный уровень

Как определять уровень заливки

Он определяется лазерным нивелиром. Другие используют гидроуровень. Его недостаток в том, что работать с ним должны два человека. С помощью нивелира или гидроуровня определяется высшая точка заливки пола. Потом наносится разметка либо устанавливается нужный уровень заливки — как у маяков-реперов.

Хотя установка по маякам отнимает время, они позволяют идеально выровнять пол и сделать его более качественным. Поэтому не стоит пренебрегать установкой маяков.

Видео по теме

Подробная видеоинструкция от профессионалов по установке маяков для выравнивания пола.

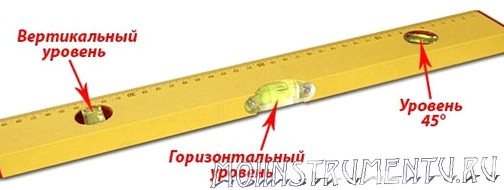

Конструкция пузырькового уровня

Что представляет собой строительный уровень пузырькового типа, знают даже те, кто впервые взял прибор в руки. Корпус инструмента имеет прямоугольную конструкцию, и изготавливается он из таких материалов, как пластик, металл, алюминий, дерево и прочие. Нижняя грань на приборах среднего и высокого качества имеет фрезеровку, позволяющая удалить неровности на поверхности, к которой прикладывается инструмент.

Второе название пузырькового уровня звучит как ватерпас. В конструкции корпуса этого измерительного прибора размещается стеклянная колба (одна, две или три), посредством которой и происходит выполнение измерительных манипуляций. Колба заполняется жидкостью, в качестве которой выступает спирт или дистиллированная вода. Реже используется масло.

Обычная вода не применяется, так как она имеет свойство испаряться при высоких температурах и замерзать при минусовых показателях термометра. Колба заполняется жидкостью на 95%, а остальные 5% — это воздух. Именно этот воздух является главным ориентиром измерительного прибора — называется капелька.

Для чего в конструкции инструмента применяется разное количество колб? Наличие в конструкции прибора 2 или 3 стеклянных колб расширяет возможности инструмента.

• Одна колба применяется для измерения горизонтальной плоскости с размерностью в 180 градусов
• Две колбы нужны для того, чтобы измерить не только горизонтальную плоскость, но и вертикальную направляющую на 90 градусов
• Три колбы на приборе нужны для того, чтобы выполнять более сложные работы. Третья колба позволяет проводить измерения углов наклона. Третья колба крепится под углом 45 градусов или может иметь функцию поворота

Колбы крепятся внутри корпуса, а для снятия точных замеров, на стекло ампулы наносится разметка в виде рисок. Перемещение воздуха за пределы отметок говорит об отклонении поверхности от прямолинейного ориентира. На фото ниже представлен пузырьковый уровень с обозначениями главных конструктивных элементов.

Это интересно!Пузырьковым этот вид измерительного инструмента называется потому, что главным элементом измерений выступает пузырек с воздухом, находящийся в стеклянной колбе.

Конструкция

Металлическая планка, основа инструмента, выполнена из металла или алюминия. Встречаются уровни и с пластиковыми планками, такие инструменты не обеспечивают достаточной точности измерений. Длина планки варьируется от 10 сантиметров в карманных уровнях до 4 метров в профессиональных строительных.

В шине расположены «глазки», визиры. Внутри отверстия находится колба, заполненная подкрашенной жидкостью или техническим спиртом. На стенках ампулы нанесены деления, риски. Крупный пузырёк воздуха свободно передвигается внутри колбы, обеспечивая измерения.

Количество визиров 1-3, зависит от функциональных возможностей инструмента:

• пузырёк на торце длинной стороны основной, им измеряют горизонтальность поверхности;
• визир, оборудованный расположенной прямо колбой, служит для построения вертикалей;
• угловое положение цилиндра к горизонту, соответственно, указывает на измерение углов.

Для улучшения видимости в ночное время спирт подкрашивают флуоресцирующими добавками, иногда производитель дополнительно устанавливает на визир линзу.

Рекомендуем: Как правильно выбрать лазерный уровень? Виды, отличия и рейтинг лучших инструментов для дома

Сторона планки, которую прикладывают непосредственно к поверхности, специально выделена и называется рабочей.

Основные настройки

Если возник вопрос, как пользоваться лазерным уровнем, необходимо предварительно настроить его под условия эксплуатации. В первую очередь выполняется установка пузырьковых уровней, для чего используются винты. Такая настройка может потребоваться вне зависимости от степени сложности устройства. Работа с более функциональным нивелиром также начинается с этого шага, потому как функция самовыравнивания рассчитана на незначительные отклонения от горизонта (не более 15 градусов).

Если необходимо разобраться, как пользоваться лазерным уровнем, следует знать, что построители линий продуцируют (одновременно или выборочно) два луча, которые при попадании на поверхность стен, образуют линии в разных плоскостях. В зависимости от функциональности нивелир может иметь и другие возможности, например, работает в режиме отвеса и лазерной точки.

Ротационные модели функционируют иначе, поэтому требует дополнительных настроек: величина угла сканирования; интенсивность вращения. Нивелир в данном исполнении чаще всего продуцирует лишь один луч для определения маяков. Однако можно найти и более технологичный аналог – с возможностью создания проекций в разных плоскостях.

Пошаговая инструкция по установке

Установка стиральной машинки автомат должна начинаться с подготовки места, где она будет установлена. Для моделей с горизонтальной загрузкой пространства нужно больше, тогда как с вертикальной — меньше.

Первая ошибка при создании площадки для установки — монтаж устройства в нишу, которая практически сдавливает машинку по бокам. Такое решение может привести практически сразу к проблеме вибрации, так как устройств все равно создает их и для этого нужно пространство — около 3-4 см с каждой стороны, в ином случае можно наблюдать проблему битья устройства о стенки мебели.

Многие мастера говорят, что минимальный зазор мебелью и техникой должен быть 1 см, но этого мало для большинства моделей.

Схема установки: 1 — машинка, 2 — подключение к электросети, 3 — патрубок водоснабжения, 4 — канализационный переходник

Подбирая место, стоит обратить внимание на:

• удобство расположения коммуникаций;
• наличие неровности на стенах;
• наличие предметов сверху на высоте менее 2-3 см от машинки.

Базовая схема установки состоит из таких шагов:

• снятие всех транспортировочных приспособлений;
• подключение к канализации и системе водоснабжения — основная трудность здесь — подбор переходников на трубы, выбирать их следует по диаметру патрубка машинки и труб;
• подключение переходника в систему водоснабжения — лучше устанавливать его в место соединения крана с водопроводом;
• установка переходника канализации;
• подключение к системам канализации и водоснабжения;
• регулировка ножек по уровню при помощи строительно уровня с ювелирной точностью.

Самая же большая сложность при установке — тип напольного покрытия, от которого зависит «активность» машинки. При установке на кафельном (на плитке) или на деревянном полу проблем с установкой быть не должно, так как такие поверхности ровные и твердые, что и нужно.

Выполнение разметки: пошаговая инструкция

Для работы потребуется рулетка, карандаш и напарник. Чтобы наметить горизонт по периметру стен и как при этом пользоваться водяным уровнем, подскажет следующий алгоритм:

• Первая отметка ставится в любом удобном месте на уровне глаз. Эту высоту необходимо перенести, например, на другую сторону стены. Напарники подносят концы гидроуровня к метке, каждый закрывает свой конец трубки большим пальцем.
• Первый человек остаётся возле отметки, второй перемещается на другой край стены, прикладывает трубку приблизительно в нужном месте и ждёт, пока вода перестаёт двигаться. Теперь трубка должна оставаться неподвижной (большие пальцы с отверстий можно убрать).
• Первый человек двигает свою трубку вверх-вниз так, чтобы граница воды совпала с меткой на стене, после этого держит трубку неподвижно. Гидроуровень свободно лежит на полу.
• Напарник ставит отметку по своей границе воды, подождав, пока она перестанет смещаться. Точки соединяют горизонтальной линией.

Процесс выравниванияИсточник dekormyhome.ru

Видео описание

Об использовании уровня для пола из керамзитобетона в следующем видео:

Коротко о главном

Гидроуровень позволяет просто и быстро создать горизонтальную разметку. Его действие основано на физическом законе сообщающихся сосудов. Для работы используют строительный водяной уровень с ампулами на концах, при необходимости его можно заменить трубкой ПВХ подходящего размера и диаметра.

Гидроуровень – бюджетное устройство, удобное в работе и обеспечивающее необходимую точность измерений. Чтобы нанести разметку, нужно правильно подготовить шланг.

Разметка выполняется двумя людьми. Чтобы избежать ошибок, необходимо давать воде «отстояться». У любого приспособления есть погрешность, поэтому для проверки делают промежуточные отметки.

Подготовка к работе

Несмотря на элементарное устройство гидроуровня строительного, вопрос, как пользоваться устройством, включает некоторые тонкости в подготовке. Для настройки девайса проделывают следующие манипуляции:

• Иногда трубку советуют вначале немного потянуть по всей длине, чтобы уменьшить риск образования изломов. Делать это необязательно.
• Набирают воду в любую удобную ёмкость (ведро, банку) и ставят её на возвышение (стул или подоконник). Воду можно подкрасить любым способом, чтобы лучше видеть уровень.
• Один конец шланга помещают в воду, другой опускают к полу и держат над тазиком. По закону сообщающихся сосудов вода устремится к нижнему концу; надо лишь подождать, пока она сольётся.

Проверка качества заполненияИсточник stroy-podskazka.ru

• Чтобы ускорить процесс, можно втянуть воздух из нижней трубки. После того, как вода немного протечёт, оба конца зажимают пальцем.
• Чтобы было удобно измерять, концы шланга оставляют пустыми примерно на 20 см.

После того, как уровень водяной строительный готов, проверяют качество заполнения. Для этого концы трубки выравнивают, приложив к стене. Уровни должны совпадать и оставаться одинаковыми при смещении концов друг относительно друга. В этом случае можно приступать к измерениям.

Если при смещении концов вода не выравнивается, надо найти и устранить причину – воздух в шланге или его перелом. Воздух выгоняют, подняв концы трубки повыше и постукивая по ней; пережатое место распрямляют. Затем ещё раз проверяют уровень воды.

Выбор точки отсчётаИсточник ytimg.com

Настройки уровня

Некоторые уровни с пузырьком имеют возможность регулирования. Это 2 малозаметных винтика по обе стороны пробирки. В корпусе под ними спрятаны пружины, которые выставляют колбу по нужному уровню, их проверяют собственноручно.

Как демонстрирует практическая деятельность, редкий механизм настроен на самом деле грамотно. К тому же даже налаженный уровень может сбиться, если его роняют, от смены температур и влаги, или банально от времени.

Чтобы настроить строительный прибор подобного вида, необходимо осуществить следующие действия:

1. Подобрать максимально гладкую плоскость, лучше на уровне глаз, чтобы настройка была комфортной. Эксперты советуют осуществлять работы в левом углу здания, подобрав тот участок стенки, где функционировать удобно.
2. От угла отойти приблизительно 3−5 см, вбить гвоздь так, чтобы он хорошо рассматривался.
3. Уровень необходимо одной стороной прислонить к гвоздю, прижать к стене, после этого можно демонстрировать строительный уровень. Здесь же прочерчивают линию. Уже после этого уровень устанавливается другим окончанием, операция повторяется.
4. В том случае, если линии целиком сошлись, механизм настроен грамотно. Если направления разойдутся, значит, процедуру необходимо сделать ещё раз либо простым карандашом установить оценку в том участке, где завершаются эти две проведённые линии посередине. Затем проводится чёрточка, уровень прикладывают одной стороной, вся операция повторяется. Непосредственно в таком состоянии и подкручивается колба.
5. Производится настройка горизонтального положения по этой же схеме, что и для вертикального.

Для регулировки уровня используются самые элементарные приборы, обычно практически никакого навыка либо сложных операций применять не нужно. Необходимо исполнять порядок операций, работать тщательно. Определённые виды уровней не требуют настройки.

Если такая проверка продемонстрировала иной итог, подкрутите винтик с проблемной стороны и вновь проведите такое исследование. Для отвесной колбы измерения похожи, только одно отличие: вращать механизм нужно немного по-другому, применить к плоскости сначала одной стороной, а затем той, которая при измерении смотрела на пользователя. То есть уровень нужно повернуть вокруг собственной оси относительно пола. А результат анализируется подобным же способом.

Как откалибровать пузырьковый уровень

Встречаются случаи, когда строительный уровень перестаёт точно показывать данные. Многие избавляются от неточного оборудования, но есть способ для того, чтобы настроить его снова. Этот процесс носит название «калибровка». В нём нет ничего сложного, главное, выполнять все рекомендации шаг за шагом.

1. Выберите поверхность, которая является ровной. Идеально если она будет расположена на уровне глаз.

Рекомендация! Настройку лучше всего проводить в углу помещения слева.

1. Отступите от угла 4-6 сантиметров, ввинтите саморез. Его должно быть видно на удаленном расстоянии.
2. Установите одной стороной к саморезу ватерпас и плотно прижмите его к стене.
3. Далее, установите строительный уровень и отчертите линию.
4. После ватерпас прислоняется другой стороной и процедура повторяется.
5. При полном совпадении линий дальнейшая настройка не требуется. Уровень работает исправно.
6. В случае несовпадения процесс повторяется вновь. Строительный уровень настраивается по горизонтали и вертикали одинаково.

Проверка точности измерений пузырьковым уровнем

Даже самый качественный и дорогой уровень может иметь погрешности. Для исключения таких непредвиденных последствий, следует еще в магазине произвести проверку ватерпаса на неточность показаний или величину погрешности. Как это сделать, знает далеко не каждый продавец. Этот метод проверки заключается в выполнении следующих действий:

1. Расположить уровень на горизонтальной плоскости стены или любого основания
2. Выровнять уровень так, чтобы на колбе пузырек был расположен по центру

3. Прочертить прямую линию карандашом

4. Развернуть прибор на 180 градусов, и приложить инструмент к разметке. При этом пузырек в колбе должен расположиться по class=»aligncenter» width=»475″ height=»356″

Аналогичным способом проверяется колба для измерения горизонтальной и вертикальной плоскостей. Если метки совпадают, значит прибор обладает высокой точностью. Если имеется смещение, то прибор можно попробовать откалибровать при наличии соответствующего механизма. Как проверить точность показаний пузырькового уровня, показано подробно на видео.

Что значат деления на колбах

Большинство делений на строительном уровне начинающему пользователю вполне понятны. На различных моделях встречается знакомая линейка для измерения расстояний или откладывания отрезков. Отдельные производители предлагают смещающиеся блоки для разметки отверстий по шаблону.

Больше всего вопросов вызывают деления на строительном уровне, увиденные на цилиндриках с пузырьками внутри. Что это за отметки – рассмотрим ниже.

1. Маркировочные метки, нужные для определения верности горизонта. При прикладывании прибора на ровной поверхности воздух в соответствующей колбе разместится строго между рисками, края пузырька подходят к ним вплотную.
2. Метки погрешности. Расположены за рисками верности горизонта, ближе к краям колбы. Присутствуют у изделий средней и дорогой категории. К каждому из них прилагается инструкция, где приводится цена деления. При смещении пузырька к таким меткам можно определить наклон поверхности в миллиметрах на погонный метр.

Установка штатива

Чтобы добиться наилучшего результата при проведении измерений с помощью нивелира, необходимо научиться пользоваться этим прибором. Работа с ним начинается с установки штатива. Основными критериями, определяющими нормы рабочего положения штатива, являются:

• вертикальный уровень;
• горизонтальный уровень;
• устойчивость.

Наличие вертикального уровня в положении штатива на местности позволяет снизить погрешность конечного результата измерений. Эта погрешность может выражаться в нарушении горизонтального уровня. Таким образом, вертикальный уровень штатива влияет на отображение горизонтального уровня в окуляре нивелира.

Горизонтальный уровень расположения штатива определяется по наклону верхней посадочной площадки. Наличие отклонения ее поверхности от линии горизонта на угол, значение которого превышает допустимое, может привести к изменению вертикального уровня, отображаемого в окуляре прибора.

Устойчивость положения штатива – фактор первостепенной важности. В зависимости от состояния поверхности, на которой располагается штатив, должны быть приняты меры по обеспечению его устойчивости

В рамках этих мер грунт или другая поверхность проверяется на предмет рыхлости, наличие ям, трещин или других недостатков. Необходимо проверить устойчивость каждой опоры штатива: ни одна из них не должна проваливаться в почву, съезжать в сторону или каким-либо другим образом менять свое положение.

Выполнить правильную установку штатива поможет знание его устройства. Он состоит из следующих элементов:

• посадочной площадки;
• регулировочных винтов;
• опорных ножек (3 шт.);
• зажимов;
• опорных наконечников.

Посадочная площадка – это плоскость, расположенная в верхней части штатива. Она снабжена пазами с соединениями резьбового типа, различными зажимами и винтами регулировки. Под ней действует поворотный механизм, который позволяет вращать нивелир без смещения уровня его положения. Эта площадка соединяет между собой опоры штатива.

Регулировочные винты работают в сочетании с площадкой и с другими частями штатива. С их помощью можно менять положение посадочной плоскости в пространстве. Они позволяют добиться правильного уровня её расположения – её параллельности горизонту. Некоторые из винтов регулировки служат для фиксации положения. Их используют после завершения регулировки площадки. Их наличие позволяет ограничить её самопроизвольное движение и исключить отклонение от горизонта.

Опорные ножки штатива – основные элементы его конструкции. Они закреплены в одной области – под посадочной площадкой, и расходятся в сторону лучами. Их вылет в стороны ограничен механизмом крепления и ремнями, соединяющими их средние части. Каждая из ножек является телескопической. Выдвижение и фиксация положения колен опор осуществляется благодаря зажимам.

Зажимы – простые механизмы, расположенные в точках сочленения колен ножек. Они работают по рычажному принципу, что позволяет одним движением ослабить зажим или зафиксировать его. Такое решение для данного узла конструкции штатива является оптимальным, так как винтовые зажимы, которые использовались в более ранних модификациях, требовали больше времени и усилий для использования.

Опорные наконечники штатива представляют собой заостренные металлические концы, оснащенные небольшим «эфесом», который препятствует глубокому проникновению наконечника в почву. Наличие этих наконечников с ограничителем повышает статичность конструкции. На гладкой поверхности заостренные концы не дают опорным ножкам скользить, что предотвращает смещение нивелира.

На мягкой и сыпучей поверхности наконечники погружаются в почву, но ограничитель препятствует этому погружению, контролируя его глубину. Это позволяет избежать случайных просадок одной или нескольких опор одновременно. Часто наконечники снабжены «лапками», которые служат для нажатия на них подошвой ноги. Таким образом, наконечники вдавливаются оператором прибора в почву на нужную глубину.

Возможные ошибки

Самой распространенной ошибкой при использовании нивелира является его неправильная установка. Пренебрежение даже малыми отклонениями от уровня может привести к значительным погрешностям в дальнейшем производстве работ. Чем больше расстояние измерения, тем больше будет отклонение от точного значения.

Еще одна ошибка – неправильный выбор чисел на шкале рейки. Выбираются лишь целые числа, без долей. Такая ошибка усложняет последующее сравнение выбранного числа с последующими показаниями. Дробные значения сложнее сопоставить друг с другом.

Отсутствие постоянной дорегулировки может привести к постепенному нарастанию погрешности, которая будет незаметна на начальных этапах. В дальнейшем это отрицательно скажется на качестве проводимых работ, что в итоге может угрожать безопасности при эксплуатации объекта.

Далее смотрите видео с советами о том, как правильно работать с нивелиром.

Причины сильной вибрации

Стиральная машинка прыгает только в режиме отжима, тогда как при стирке этого не происходит из-за особенностей этого процесса. При отжиме устройство создает колебательные движения, которые, превращаясь в вибрацию, переходят на весь корпус.

Главными причинами сильной вибрации являются:

• не снятые транспортировочные болты, которые передают вибрацию, расшатывая устройство;
• не снятие транспортированного поддона из пенопласта;
• устройство выставлено не по уровню;
• перевес при загрузке вещей — от слишком большого веса барабан отпрыгивает больше, создавая гораздо более сильные нагрузки на шарниры, что приводит к увеличению вибрации;
• проблема с подшипниками барабана или амортизаторами.

У новых стиральных машин проблемы связаны с транспортировочными аксессуарами и неправильной установкой. При появлении проблемы с вибрацией у уже установленного устройства — повод отправить ее на диагностику или пригласить мастера.

Виды строительных уровней. Их преимущества и недостатки.

Строительные уровни условно можно поделить на ручные и лазерные. К ручным строительным уровням относятся: пузырьковый и колпачковый (гидроуровень, он же водяной уровень или отвес). Рассмотрим более подробно: для каких работ подходит тот или иной строительный уровень, его достоинства и недостатки.

Пузырьковый (реечный) уровень.

Самый популярный и широко известный измерительный инструмент. Большую популярность завоевали уровни с тремя колбами.

Конструкция: Основной элемент – планка из твердого материала. В нее вмонтированы прозрачные, стеклянные капсулы с пузырьком. На стекле ампулы (колбы) имеются измерительные метки (риски). Воздушный пузырь должен находиться в центре измерительных линий. Корпус бывает деревянный, алюминиевый и пластиковый. Широко используется уровень из алюминия. В колбах с пузырьком, как правило, находится технический спирт. В некоторых уровнях спирт подкрашивают и добавляют неон. Многие модели для удобства работы оснащены магнитами. Каждая отдельная ампула, установлена так, чтобы была возможность замерить горизонтальную и вертикальную плоскость, а также измерить плоскость, расположенную под углом 45 градусов.

Область применения. В профессиональной строительной работе и в быту.

Достоинства: простота в обращении, приемлемая цена, универсальный.

Недостатки: не подходит для масштабных работ.

Как настроить уровень строительный пузырьковый: перед использованием реечного уровня нужно проверить, что все ампулы закреплены и не имеют повреждений. Также необходимо проверить точность уровня. Для этого устанавливаем уровень на ровную горизонтальную плоскость. Делает отметку (риску) на месте пузырька в колбе. Переворачиваем уровень на другую сторону. Пузырек в колбе должен находиться на том же самом месте. Если уровень имеет несколько колб, проверять точность необходимо каждой колбы.

Трубный уровень.

Относится к разновидностям пузырькового уровня.

Конструкция: имеет вид полухомута со встроенной колбой. Может быть складным.

Область применения: используют для укладки труб и профиля.

Достоинства: компактен, имеет не большой вес, укомплектован фиксаторами на поверхности.

Недостатки: узкая специализация.

Перед использованием уровня нужно удостовериться, что все колбы закреплены, и не имеют повреждений. Принцип проверки точности инструмента аналогичен проверке пузырькового уровня.

Гидроуровень (водяной строительный уровень).

Один из точных измерительных инструментов.

Конструкция: две прозрачные трубки со шкалой, соединены мягким и гибким шлангом.

Область применения: для выравнивания горизонтальной поверхности большой площади.

Достоинства: простота в обращении и невысокая стоимость.

Недостатки: узкая специализация. При хранении и при заполнении емкости необходим навык. Для работы требуется компаньон. Работа при температуре выше 0°С.

Перед использованием трубку промывают мыльным раствором, а затем заполняют водой

Важно, чтобы в трубку не попал воздух, иначе замер будет с погрешностью. Точность работы проверяют замером жидкости в двух емкостях

Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня. Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике.

Лазерный строительный уровень.

Профессиональный строительный измерительный инструмент. Широкую популярность приобрел электронный лазерный уровень. Это самый точный строительный уровень на сегодняшний день.

Конструкция: в основе уровня – лазерный излучатель. Этот луч располагается параллельно подошве уровня. Лазерный уровень может крепиться на магнитах, штативах, кронштейнах. Многие модели имеют жидкокристаллический экран и встроенную память.

Область применения: используется в профессиональной сфере.

Достоинства: высокая точность измерения. Универсален. Компактен.

Недостатки: сложность в управлении. Высокая цена.

Перед работой с лазерным уровнем в обязательном порядке ознакомитесь с инструкцией. Электронные уровни оснащены системой автоматического выравнивания. Работает уровень на пальчиковых батарейках, поэтому чтобы результаты были точными, следите за состоянием заряда в батарейках.

Удачного выбора!
