Проверка (прозвонка) светодиода мультиметром

Способы определения мощности светодиода

На самом деле способов как узнать потребление не так уж и много, поэтому давайте остановимся на каждом из них и рассмотрим более подробно.

Мультиметром

Этот способ самый сложный и не является точным, прибегать к нему советую только в крайнем случае, когда достаточно хотя бы примерных значений.

Имея на руках только один мультиметр (он же тестер), для измерения следует выполнить следующую последовательность действий:

1. Собрать схему с подключенным светодиодом через токоограничивающий резистор на 500 Ом от блока питания с плавной регулировкой напряжения от 0 до 12 В.
2. Плавно поднимая напряжение на блоке питания, следует постоянно измерять напряжение на блоке питания и светоизлучающем диоде, т.е. до резистора и после (в местах V1 и V2). В таком способе удобно использовать два мультиметра или два вольтметра. Изначально, значения напряжений будут почти одинаковы (разница не более 0,1В). При достижении определенного уровня, начнется ощутимый рост разницы измеряемых значений.
3. Зафиксировать значение напряжение
4. Подключить проверяемый светоизлучающий диод через резистор 10 Ом последовательно с амперметром. Если нет амперметра, используйте мультиметр.
5. Поднимите напряжение до зафиксированного ранее значения V
6. Зафиксируйте значение тока и, используя закон Ома, определите мощность светодиода.

Как это сделать, читайте ниже.

Иногда люди сталкиваются с интересной особенностью, проверяемый светоизлучающий диод исправен (проверяют светодиод мультиметром), но никак не светится при подаче на него питания. Оказывается, что он инфракрасный. Определить ИК — светодиод можно посмотрев на него через объектив камеры. Он будет светиться.

По закону Ома

В самом начале статье мы упоминали формулу мощности, которая вытекает из закона Ома. Там же приведен пример расчета потребления. Зная формулу (P=I*U), а также силу тока (I) и напряжение (U) светодиода, Вы без труда узнаете сколько потребляет светодиод.

По внешнему виду

Определить сколько потребляет светодиод по внешнему виду практически не возможно, поэтому этим способом также рекомендую пользоваться только в крайнем случае, так сказать в безвыходной ситуации. Методика визуального определения сводится к возможности отнесения «узнаваемого» к какому-либо известному Вам типу светоизлучающего диода. Определяем для «подопытного» тип светодиода (а лучше марку и модель, это можно сделать по маркировке) и ищем к нему даташит, в котором можно найти точные характеристики, в том числе и мощность.

Давайте посмотрим, как применить способ на практике. Например, на руках у нас имеется светоизлучающий диод, как на фото ниже.

Сразу видим, что это SMD LED. Зная то, что в названии SMD LED зашифрованы габариты. Берем штангенциркуль и меряем размеры. Получив значения ширины – 28 и длины – 35 мм, можно с уверенностью сказать, что это светодиод SMD 3528. Мощность SMD 3528 белого цвета составляет 0,06 Вт. Это значение является средним, т.к. оно может варьироваться плюс – минус 15% в зависимости от производителя.

Рассмотренная выше методика применима к любому SMD LED и даже для светодиодной ленты, т.к. в ее основе лежат данные LED. Узнав мощность одного светоизлучающего диода на ленте, и посчитав их количество, Вы без труда узнаете мощность всей светодиодной ленты.

Для наглядной демонстрации определения мощности светодиодной ленты, рекомендуем посмотреть соответствующее видео с ютуба. При расчетах автор пользуется законом Ома.

Что такое SMD светодиоды: их характеристики и отличие от обычных

Четкая расшифровка этой аббревиатуры выглядит как Surface Mount Devices, что в буквальном переводе означает «монтируемый на поверхности». Чтобы было понятнее, можно вспомнить, что обычные световые диоды цилиндрической формы на ножках утапливаются ими в плату и припаиваются с другой стороны. В отличие от них SMD-компоненты фиксируются лапками с той же стороны, где находятся и сами. Такой монтаж дает возможность создания двусторонних печатных плат.

Такие светодиоды намного ярче и компактнее обычных и являются элементами нового поколения. Их габариты указываются в маркировке. Но не стоит путать размер SMD светодиода и кристалла (чипа) которых в составе компонента может быть множество. Разберем несколько таких световых диодов.

Вот они, LED SMD2835. Маленькие, но света от них достаточно

Параметры LED SMD2835: размеры и характеристики

Многие начинающие мастера путают маркировку SMD2835 с SMD3528. С одной стороны они должны быть одинаковы, ведь маркировка указывает, что эти светодиоды имеют размер 2.8х3.5 мм и 3.5 на 2.8 мм, что одно и то же. Однако это заблуждение. Технические характеристики светодиода SMD2835 намного выше, при этом он имеет толщину всего 0.7 мм против 2 мм у SMD3528. Рассмотрим данные SMD2835 с различной мощностью:

Параметр	Китайский 2835	2835 0,2W	2835 0,5W	2835 1W
Сила светового потока, Лм	8	20	50	100
Потребляемая мощность, Вт	0,09	0,2	0,5	1
Температура, в градусах С	+60	+80	+80	+110
Ток потребления, мА	25	60	150	300
Напряжение, В	3,2

Как можно понять, технические характеристики SMD2835 могут быть довольно разнообразны. Все зависит от количества и качества кристаллов.

Характеристики светодиода 5050: более габаритный SMD-компонент

Довольно удивительно, что при больших габаритах этот светодиод имеет меньшую силу светового потока, чем предыдущий вариант – всего 18-20 Лм. Причиной этому малое количество кристаллов – обычно их всего два. Наиболее распространенное применение такие элементы нашли в светодиодных лентах. Плотность из в полосе обычно составляет 60 шт/м, что в общей сложности дает около 900 Лм/м. Достоинство их в этом случае в том, что лента дает равномерный спокойный свет. При этом угол ее освещения максимальный и равен 120.

На таких элементах делается лампа «кукуруза»

Выпускаются такие элементы с белым свечением (холодного или теплого оттенка), одноцветными (красный, синий или зеленый), трехцветными (RGB), а так же четырехцветными (RGBW).

Характеристики светодиодов SMD5730

По сравнению с этим компонентом, предыдущие уже считаются устаревшими. Их уже можно назвать даже сверх яркими светодиодами. 3 вольта, которые питают и 5050, и 2835 выдают здесь до 50 Лм при 0.5 Вт. Технические характеристики SMD5730 на порядок выше, а значит их необходимо рассмотреть.

Параметр	Показатель
Сила светового потока, Лм	45-50
Потребляемая мощность, Вт	0,5
Диапазон рабочих температур, в градусах С	От -40 до +80
Номинальный ток, мА	150
Рабочее напряжение, В	3,1-3,2
Угол освещения	120 градусов

И все-таки это не самый яркий из SMD-компонентов светодиод. Сравнительно недавно на российском рынке появились элементы, которые в прямом смысле «заткнули за пояс» все остальные. О них сейчас и пойдет речь.

Элементы на ленте могут располагаться и в 2 ряда для яркости

Светодиоды «Cree»: характеристики и технические данные

На сегодняшний день аналогов продукции фирмы Cree не существует. Характеристики сверх ярких светодиодов их производства действительно поражают. Если предыдущие элементы могли похвастаться силой светового потока лишь в 50 Лм с одного кристалла, то, к примеру, характеристики светодиода XHP35 от «Cree» говорят о 1300-1500 Лм так же от одного чипа. Но и мощность их больше – она составляет 13 Вт.

Если обобщить характеристики различных модификаций и моделей светодиодов этой марки, то можно увидеть следующее:

Модификация	XM-L	XR-E, XP-G, XP-E, XP-C
Сила светового потока, Лм/вт	T5 (от 260 до 280)	T6 (от 280 до 300)	U2 (от 300 до 320)	Q2 (от 87,4 до 93,9)	Q3 (от 93,9 до 100)	Q4 (от 100 до 107)	Q5 (от 107 до 114)	R2 (от 114 до 122)

Сила светового потока SMD LED «Cree» называется бином, который в обязательном порядке проставляется на упаковке. В последнее время появилось очень много подделок под эту марку, в основном китайского производства. При покупке их сложно отличить, а вот уже через месяц использования их свет тускнеет и они перестают отличаться от других. При довольно высокой стоимости такое приобретение станет довольно неприятным сюрпризом.

Нить накала постепенно уходит в историю

Предлагаем Вам небольшое видео на эту тему:

В каких случаях допускается подключение светодиода через резистор

В некоторых случаях подключение светодиодов возможно не через драйвер, а токоограничительный резистор.

• Если свечение нужно в качестве индикатора, где не имеет значения, насколько ярко будет гореть диод, а важен сам факт свечения.
• Для проверки работоспособности диодов их подключают через резистор к аккумулятору с высоким напряжением, из-за которого ЛЕД элемент может сломаться. Резистор ограничивает поступающее на диод напряжение и можно проверить его работоспособность без риска поломки деталей.
• Для определения отрицательного и положительного полей светодиода.
• При исследовании, как будет работать новый светодиод, используют ограничительные резисторы, чтобы элемент не перегорел при тестировании.

Мощные светодиоды

Условно можно поделить на:

• Брендовые (фирмы CREE, Nichia, Osram и другие…)
• Китайские

Что касается брендовых, они всем хороши, кроме, пожалуй, завышенной цены. Зато приобретая такие светодиоды, вы будете уверены в их качестве, к тому же все показатели, в том числе и мощность, указаны в инструкции. Так же нужно учитывать, что подобные компании выпускают светодиоды для заводской сборки. Вручную это тоже можно сделать, но будет гораздо сложнее. Китайские светодиоды обладают гораздо большим ассортиментом. Но при всем многообразии китайские светодиоды грешат отклонениями от стандартов (точнее одних стандартов просто нет), и невысоким качеством. Обычный светодиод китайского производства обладает мощностью примерно в 2,6 ватта. Так же выпускают светодиоды с увеличенным кристаллом.

Как узнать, на какое напряжение рассчитан светодиод

Самый простой способ узнать номинальное напряжение светодиода – обратиться к справочной литературе. Но если попался прибор неизвестного происхождения без маркировки, то его можно подключить к регулируемому источнику питания и плавно поднимать напряжение с нуля. При определенном напряжении светодиод ярко вспыхнет. Это и есть рабочее напряжение элемента. При такой проверке надо иметь в виду несколько нюансов:

• испытуемый прибор может быть со встроенным резистором и рассчитан на достаточно высокое напряжение (до 220 В) – не каждый источник питания имеет такой диапазон регулировки;
• излучение светодиода может лежать вне видимого участка спектра (УФ или ИК) – тогда момент зажигания визуально не определить (хотя свечение ИК-прибора в некоторых случаях можно увидеть через камеру смартфона);
• подключать элемент к источнику постоянного напряжения надо со строгим соблюдением полярности, в противном случае легко вывести LED из строя обратным напряжением, превышающим возможности прибора.

Если нет уверенности в знании цоколевки элемента, лучше поднять напряжение до 3…3,5 В, если светодиод не зажегся — убрать напряжение, поменять подключение полюсов источника и повторить процедуру.

Включение светодиода через блок питания без резистора

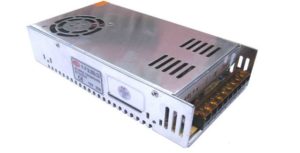

Блок питания – это прибор, который понижает напряжение. Он бывает трансформаторный или импульсный. Первый нужно подключать прямо к сети, но он к ней не привязан (током не бьет), КПД в пределах 50-70%. Трансформаторный блок питания не способен создать стабильный электроток, при котором LED-лампы работают. В сети должен быть ограничивающий резистор. Но его нельзя считать эффективным (при скачках напряжения греется).

Драйвер – импульсный блок питания, стабилизирующий ток. У него нет выходного напряжения, есть выходная мощность и выходной электроток. Если к схеме подключить исправный драйвер, выдается исключительно тот ток, на который прибор рассчитан. Но это не совсем блок питания, дополненный резистором. В драйвере его заменяет схема, способная подстраиваться под скачки значений вольтажа. Количество светодиодов, которые возможно подключить, ограничивается мощностью драйвера. Резистор в схеме не нужен.

К импульсным блокам питания относятся батарейки мобильных телефонов и аккумуляторы автомобилей, блоки компьютеров, нетбуков, ноутбуков, зарядчики с USB. Если устройство низковольтное, к нему можно подключить светодиод своими руками, сэкономив на покупке драйвера. Если вольт много, нужно подключить регулируемый стабилизатор.

Светодиод (или 2-3) можно подключить даже к обычной батарейке на 1,5, 3 или 5 В.

Производители светодиодов

Монтаж светодиодов.

В рейтинге производителей лидируют несколько фирм с мировым именем. Именно они выпускают самые качественные изделия на рынке.

1. Philips. Пожалуй, производитель, с самым известным именем. Под этой маркой выпускается множество изделий от лампочек, до телефонов. Фирма имеет заводы более чем в шестидесяти странах. Активно вкладывается в новейшие разработки. Покупает другие, более мелкие заводы и производства, которые изготавливают светодиоды.
2. Cree. Американская фирма, которая начинала свой путь с производства чипов для телефонов. Специализируется на производстве led-изделий разного назначения. РРаРазработали и выпускают светодиоды из карбида кремния, которые ярко светят.
3. Nichia. Японская компания. Одна из старейших в области изготовления светодиодной техники. Именно она разработала и внедрила выпуск синих и белых цветов led. Специализируется на производстве кристаллов. Лидер на рынке по доходам от продаж.
4. Osram. Немецкий изготовитель. Работает более ста лет в паре с Siemens. Выпускает светоизлучающие диоды, которые соответствуют мировым стандартам качества.

Из российских производителей можно отметить «Оптоган» и «Светлана-Оптоэлектроника». Обе фирмы располагаются в Санкт-Петербурге и производят светотехнические изделия. Впрочем, кристаллы для выпуска продукции закупаются за рубежом.

Осветительные светодиоды

Выбирая,
какие светодиоды самые яркие,
стоит остановиться на осветительных. Это сверхмощные
светодиоды с высокой интенсивностью излучения. Выпускаются исключительно
в белом цвете, тёплом и холодном, корпус предназначен для поверхностного
монтажа. Используются в лампах
и светодиодных лентах, фарах, фонарях и прочем, где необходимы мощные сверхъяркие светодиоды.

Не
существует естественных кристаллов, излучающих белый свет. Поэтому, чтобы
создать светодиоды белого свечения,
используются различные технологии, основанные на смешивании трёх основных
цветов (RGB). Цветовая температура определяется способом их сочетания.
Популярным методом является покрытие кристалла слоями люминофора, каждый из
которых отвечает за один из трёх базовых цветов. Другой способ заключается в
нанесении пары слоёв люминофора на голубой кристалл.

Можно выделить следующие
преимущества осветительных диодов:

• различное цветовое свечение;
• возможность выбора световой температуры;
• энергосбережение, сокращающее расходы электричества;
• малый коэффициент пульсации;
• разнообразная
  рассеиваемая мощность.

Среди осветительных
выделяются следующие виды светодиодов:

Тип светодиода	Строение	Корпус	Угол рассеяния	Область применения
SMD	Кристалл, покрытый люминофором, размещён на алюминиевой либо медной подложке, отводящей тепло	В основном прямоугольный, с линзой или без	100-130о	Переносные фонари, светодиодные лампы и ленты, фары авто
COB	Большое количество светодиодов SMD в едином корпусе, покрытом люминофором	Имеют вид матрицы, чаще всего прямоугольной	до 180о	Только для освещения без узконаправленного излучения
Filament	Кристаллы покрыты люминофором и установлены на стеклянную подложку	Цилиндрическая подложка	360о	Декоративная подсветка помещений
PCB Star	Один кристалл большой площадью на подложке из алюминия	Подложка в форме шестерёнки или звезды	120о	Мощные прожекторы и ручные фонари

Обратите внимание! Спектр свечения Filament намного приятнее для человеческого глаза, чем виды SMD и COB, и схож со светом ламп накаливания

Простейшая схема подключения светодиода

Нет ничего проще, чем подключить светодиод к низковольтному источнику постоянного напряжения. Это может быть батарейка, аккумулятор или маломощный блок питания. Лучше, если напряжение будет не менее 5 В и не более 24 В. Такое подключение будет безопасным, а для его реализации понадобится лишь 1 дополнительный элемент – маломощный резистор. Его задача – ограничить ток, протекающий через p-n-переход на уровне не выше номинального значения. Для этого резистор всегда устанавливают последовательно с излучающим диодом.

Если из схемы исключить резистор, то ток в цепи будет ограничен только внутренним сопротивлением источника ЭДС, которое очень мало. Результатом такого подключения станет мгновенный выход из строя излучающего кристалла.

Как работают светодиоды: принцип действия

Электрический ток преобразуется в свет в кристалле. Он состоит из двух полупроводников различного типа проводимости – n и p. N-проводимость обеспечивается легированием электронов в полупроводник, p – дырок.

Принцип действия светодиода заключается в появлении свечения при рекомбинации электронов и дырок в p-n переходе под действием тока, приложенного в прямом направлении. В результате перехода электронов с одного энергетического уровня на другой появляются фотоны.

Не все полупроводниковые материалы способны давать свет при рекомбинации. Для создания светодиодов используются прямозонные полупроводники, в которых разрешен прямой оптический переход зона-зона. К таким материалам относятся A3B5 (InP, GaAs), A2B4 (CdTe). В зависимости от состава можно получать светодиоды от ультрафиолетовых до инфракрасных.

Как работает светодиод, зависит от электронно-дырочного перехода. Условия пропускания света p-n переходом:

• близость ширины запрещенной зоны к энергии кванта света;
• минимальное содержание дефектов в полупроводниковом кристалле.

Для реализации этих требований одного p-n перехода недостаточно. Нужно создавать многослойные структуры – гетероструктуры, состоящие из нескольких полупроводников.

Онлайн калькулятор расчета резистора для светодиода

Этот онлайн калькулятор поможет вам найти нужный номинал резистора для светодиода, подключенного по следующей схеме:

примечание: разделителем десятых является точка, а не запятая

Формула расчета сопротивления резистора онлайн калькулятора

Сопротивление резистора= (U–U F)/I F

• U – источник питания;
• U F – прямое напряжение светодиода;
• I F – ток светодиода (в миллиамперах).

Примечание:

Слишком сложно найти резистор с сопротивлением, которое получилось при расчете. Как правило, резисторы выпускаются в стандартных значениях (номинальный ряд). Если вы не можете найти необходимый резистор, то выберите ближайшее бо́льшее значение сопротивления, которое вы рассчитали.

Например, если у вас получилось сопротивление 313,4 Ом, то возьмите ближайшее стандартное значение, которое составляет 330 Ом. Если ближайшее значение является недостаточно близким, то вы можете получить необходимое сопротивление путем или соединения нескольких резисторов.

Светодиод является полупроводниковым прибором с нелинейной вольт-амперная характеристикой (ВАХ). Его стабильная работа, в первую очередь, зависит от величины, протекающего через него тока. Любая, даже незначительная, перегрузка приводит к деградации светодиодного чипа и снижению его рабочего ресурса.

Чтобы ограничить ток, протекающий через светодиод на нужном уровне, электрическую цепь необходимо дополнить стабилизатором. Простейшим, ограничивающим ток элементом, является резистор.

Расчет резистора для светодиода не является сложной задачей и производится по простой школьной формуле. А вот с физическими процессами, протекающими в p-n-переходе светодиода, рекомендуется познакомиться ближе.

Как делают светодиоды

Светодиоды – это кристаллы, выращенные или наращенные из химических элементов на основе полупроводников. Они помещаются в специальный для каждого вида светодиодов корпус. Технологии изготовления светодиодов разнятся в зависимости от вида светодиода. Изготавливают светодиоды с добавлением различных химических элементов. Среди них полупроводники и не полупроводниковые металлы и их соединения. А также легирующие, то есть придающие составу определенные характеристики, примеси.

Изготовление светодиодов

Процесс изготовления светодиодов выглядит, примерно, следующим образом:

Пластины, служащие в качестве подложки будущих кристаллов светодиодов, помещают в специальную герметичную камеру. Такие пластины изготавливают из удобных для наращивания светодиодов материалов. Например, из искусственного сапфира, у которого подходящая для этого кристаллическая решетка. Прежде всего камеру заполняют смесью газообразных химических веществ на основе полупроводников и легирующих добавок. Затем внутренность такой камеры начинают нагревать. В процессе этого нагрева химические элементы, находящиеся до этого в газообразном состоянии, осаждаются на пластинах.

Процесс длится несколько часов. В итоге на подложке наращивается несколько десятков слоев общей толщиной лишь несколько микрон. Отличие в толщине пластины до и после наращивания не различимо на глаз.

Затем с помощью трафарета на пластину напыляются золотые контакты. После чего ее разрезают на мельчайшие части. Каждая такая часть – это отдельный кристалл светодиода со своими контактами. Размеры ее очень малы. По крайней мере, разглядеть ее в деталях можно лишь под микроскопом.

На следующем этапе готовые кристаллы вставляют в корпус. После того, по необходимости покрывают слоем люминофора. Тип корпуса и количество кристаллов зависят от того, где и как данный светодиод будет использоваться.

Все светодиоды отличаются друг от друга как отпечатки пальцев. То есть нет двух идентичных по своим характеристикам светодиодов. Потому на следующем этапе и происходит сортировка светодиодов по двум-трем сотням параметров. Чтобы отобрать наиболее близкие друг другу по мощности, цветовой температуре и другим характеристикам светодиоды.

В конце концов светодиоды проверяют на работоспособность на испытательных стендах. И лишь затем из них изготавливают светодиодные лампы, ленты или используют в других сферах применения.

Проверка светодиода с применением мультиметра

Для тестирования этих приборов подойдут те же методики, что и для обычных полупроводниковых диодов. Следует только учитывать большее падение напряжения (от 1,8 В в индикаторных до 11 В – в световых модификациях). При работе надо применять стандартные средства снятия электростатических зарядов, чтобы не повредить p-n переход.

Тестер включают в режим проверки диодов

Соблюдая полярность, касаются щупами выводов. Исправный прибор светится. Расположение анода и катода можно найти в техническом описании конкретного изделия.

Работоспособность светодиода уточнить проще, если в мультитестере есть режим проверки pnp переходов

Для более точной проверки понадобится стабилизированный источник питания.  Мультитестером замеряют ток и напряжение по стандартным схемам (последовательное и параллельное подключение). Далее выясняют соответствие полученных данных с номинальными вольтамперными характеристиками.

Наиболее распространённые ошибки при подключении светодиодов

1. Подключение светодиода напрямую к источнику питания без ограничителя
тока (резистора
или специальной микросхемы-драйвера). Обсуждалось выше. Светодиод быстро выходит из
строя из-за плохо контролируемой величины тока.

2. Подключение параллельно включённых светодиодов к общему резистору.
Во-первых, из-за возможного разброса параметров, светодиоды будут гореть с разной яркостью. Во-вторых,
что более существенно, при выходе из строя одного из светодиодов, ток второго возрастёт вдвое,
и он может тоже сгореть. В случае использования одного резистора целесообразнее подключать светодиоды
последовательно. Тогда при расчёте резистора ток оставляем прежним (напр.
10 мА),
а прямое падение напряжения светодиодов складываем (напр.
1,8 В + 2,1 В = 3,9 В).

3. Включение последовательно светодиодов, рассчитанных на разный ток.
В этом случае один из светодиодов будет либо работать на износ, либо тускло светиться — в
зависимости от настройки тока ограничивающим резистором.

4. Установка резистора недостаточного сопротивления. В результате
текущий через светодиод ток оказывается слишком большим. Поскольку часть энергии из-за дефектов
кристаллической решётки превращается в тепло, то при завышенных токах его становится слишком
много. Кристалл перегревается, в результате чего значительно снижается срок его службы. При ещё
большем завышении тока из-за разогрева области p-n-перехода снижается внутренний квантовый выход,
яркость светодиода падает (это особенно заметно у красных светодиодов)
и кристалл начинает катастрофически разрушаться.

5. Подключение светодиода к сети переменного тока (напр.
220 В)
без принятия мер по ограничению обратного напряжения. У большинства светодиодов предельно допустимое
обратное напряжение составляет около 2 вольт, тогда как напряжение обратного полупериода при
запертом светодиоде создаёт на нём падение напряжения, равное напряжению питания. Существует
много различных схем, исключающих разрушающее воздействие обратного напряжение. Простейшая
рассмотрена выше.

6. Установка резистора недостаточной мощности. В результате резистор сильно нагревается и начинает
плавить изоляцию касающихся его проводов. Потом на нём обгорает краска, и в конце концов он разрушается
под воздействием высокой температуры. Резистор может безболезненно рассеять не более той мощности,
на которую он рассчитан.

Расчет резистора для подключения светодиодов на видео

(светоизлучающий диод) — излучает свет в тот момент, когда через него протекает электрический ток. Простейшая схема для питания светодиодов состоит из источника питания, светодиода и резистора, подключенного последовательно с ним.

Такой часто называют балластным или токоограничивающим резистором. Возникает вопрос: «А зачем светодиоду резистор?». Токоограничивающий резистор необходим для ограничения тока, протекающего через светодиод, с целью защиты его от сгорания. Если напряжение источника питания равно падению напряжения на светодиоде, то в таком резисторе нет необходимости.

Как определить мощность светодиода?

Допустим, вы просто нашли у себя на столе светодиод. Никаких данных о нем нет. Как быть в таком случае? Самый простой способ – включаете его на низковольтном питании последовательно с резистором на 1 – 1,5 кОМ. Практически любой светодиод будет работать. Но если нужны более точные показатели, делаем следующее: соотносим показатели по внешнему виду.Маленькие (3-10 мм):

• Инфракрасный (ток – менее 2 ватт, напряжение – около 20 мА)
• Красный (ток – от1,7 до 2 ватт, напряжение – от 15 до 20 мА)
• Оранжевый (ток –около 2 ватт, напряжение –20 мА)
• Желтый (ток – 2,1-2,2 ватт, напряжение – 20 мА)
• Зеленый (ток – 1,9-3,6 ватт, напряжение – 20 мА)
• Голубой (ток — 2,5-3,6 ватт, напряжение – 20 мА)
• Фиолетовый (ток – 2,7-4 ватт, напряжение –20 мА)

Большие:

• Желтый (обычно на радиаторе) (ток – 2,1-2,2 ватт, напряжение –300 мА)
• Белый, розовый (ток – 3,2-3,6 ватт, напряжение –20 мА)

Светодиодные ленты (ток – 12 или 24 ватт, напряжение – рассчитывается в зависимости от длины ленты).

Классификация светодиодов по их области применения

Такие элементы могут быть индикаторными и осветительными. Первые были изобретены раньше вторых, при этом они уже давно используются в радиоэлектронике. А вот с появлением первого осветительного светодиода начался настоящий прорыв в электротехнике. Спрос на осветительные приборы подобного типа неуклонно растет. Но и прогресс не стоит на месте – изобретаются и внедряются в производство все новые виды, которые становятся все ярче, не потребляя при этом больше энергии. Разберем более подробно, какими бывают светодиоды.

Индикаторные светодиоды: немного истории

Первый такой светодиод красного цвета был создан в середине ХХ века. Хотя он имел низкую энергоэффективность и излучал тусклое свечение, направление оказалось перспективным и разработки в этой обрасти продолжились. В 70-х годах появляются зеленые и желтые элементы, а работы по их усовершенствованию не прекращаются. К 90-му году сила их светового потока достигает 1 Люмена.

В наше время светодиодные лампы могут быть даже такими

1993 год ознаменован появлением в Японии первого синего светодиода, который был намного ярче предшественников. Это означало, что теперь, совмещая три цвета (которые и составляют все оттенки радуги), можно получить любой. В начале 2000-х сила светового потока уже достигает 100 Люмен. В наше время светодиоды не перестают совершенствоваться, наращивая яркость без увеличения потребляемой мощности.

Использование светодиодов в бытовом и промышленном освещении

Сейчас подобные элементы используются во всех отраслях, будь то машино- или автомобилестроение, освещение производственных цехов, улиц или квартир. Если взять последние разработки, то можно сказать, что даже характеристики светодиодов для фонариков порой не уступают старым галогеновым лампам на 220 В. Попробуем привести один пример. Если взять характеристики светодиода 3 Вт, то они будут сопоставимы с данными лампы накаливания с потреблением 20-25 Вт. Получается экономия электроэнергии почти в 10 раз, что при ежедневном постоянном использовании в квартире дает весьма существенную выгоду.

Фонари на диодах со специальными линзами светят на расстояние до 3 км

Чем хороши светодиоды и есть ли в них минусы

О положительных качествах световых диодов можно сказать многое. Основными из них можно назвать:

• Экономичность без потери силы светового потока – здесь они вне конкуренции;
• Прочный корпус – отсутствует опасность механического повреждения;
• Долговечность – такие элементы работают в десятки раз дольше ламп накаливания;
• Компактность – имеют малые габариты;
• Наиболее безопасны – работают от сети 3-24 В;
• Экологичны – не требуют специальной утилизации.

Что же касается отрицательных сторон, то их всего две:

• Работают только с постоянным напряжением;
• Вытекает из первого – высокая стоимость ламп на их основе по причине необходимости использования драйвера(электронного стабилизирующего блока).

Ультрафиолетовый и инфракрасный световые диоды – изготавливают даже такие

Как узнать на какое напряжение рассчитан светодиод

Все вышесказанное относится к обычным LED, работающим без дополнительных встроенных элементов. Существующие технологии позволяют встраивать в корпус прибора добавочные комплектующие. Например, гасящие резисторы. Так получают светодиоды на большее напряжение – 5,12 или 220 В. Визуально определить напряжение зажигания таких приборов практически невозможно. Поэтому остается один путь.

Если предыдущие способы не дали результата и есть уверенность, что LED исправен, надо пробовать подавать на него повышенное напряжение. Сначала 5 В, потом увеличить напряжение до 12 В, если результата нет – можно попробовать повышать далее, вплоть до 220 В. Но до таких величин лучше не экспериментировать – это напряжение опасно для человека. Кроме того, в случае ошибки можно получить разрушение корпуса светодиода. При этом может произойти небольшой хлопок, оплавление изоляции проводов, возгорание и т.д. В настоящее время технологии шагнули далеко вперед, и светодиод стоит не настолько дорого, чтобы из-за него рисковать оборудованием и здоровьем.
