Как установить своими руками секционные ворота на гараж

Характеристики секционных ворот

Судя по отзывам владельцев, секционные ворота удобны в эксплуатации и обладают рядом неоспоримых преимуществ:

• экономия пространства в гараже и в зоне подъезда к нему, в отличии от распашных конструкций;
• долговечность. Прочный механизм работает свыше 10 лет;
• защита от коррозии благодаря специальному покрытию;
• эксплуатация при режиме от 50°C мороза, до 70°C тепла;
• секции из сэдвич-панелей обеспечивают высокий уровень теплоизоляции (теплопроводность 0,5 Вт/кв.м);
• отличная звукоизоляция (29 Дб) и противопожарные свойства;
• герметичность. Эластичные уплотнители скрепляют панели так, чтобы не было трещин;
• универсальность. Разнообразие размеров позволяет устанавливать секционные ворота в проемах любой величины;
• безопасность. Наличие специальных замков, защелкивающихся после закрытия, и системы защиты от обрыва троса;
• ремонтопригодность. При вмятине или поломке можно заменить любую секцию;
• наличие дополнительных функций. Оборудовав гараж дополнительной калиткой, вы можете не открывать ворота, если заходите в гараж пешком. А датчики движения помогут даже не нажимать на кнопку;
• широкий выбор цветов и материалов. На поверхность можно нанести любой рисунок.

Секционные ворота достаточно дороги в обслуживании

Недостатки:

• покупка и установка – довольно затратны;
• необходимо правильно обслуживать ворота.

Если конструкция установлена правильно, то ее ремонт долго не потребуется. Слабые места – это подвижные части механизма, например, ролики, которые быстрее изнашиваются.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Подготовка к установке своими руками

Сделать секционные ворота своими руками невозможно, но их можно купить и собственноручно установить.

Что должно входить в комплект покупки:

• полотно;
• направляющие;
• система пружинного уравновешивания;
• механизм, обеспечивающий движение;
• замки.

Инструменты, необходимые для монтажа ворот:

• рулетка и уровень;
• дрель;
• молоток, отвертка, гаечный ключ, пассатижи;
• каска, перчатки, защитные очки.

Для установки секционных ворот необходимо как минимум два человека

Подготовка поверхности – важный этап установки. Если все горизонтальные и вертикальные поверхности ровные, то их можно не трогать. Если – нет, необходимо все выровнять и оштукатурить.

Совет. Готовясь к установке, пригласите помощника. Один человек с монтажом не справится.

Кроме того, лучше придерживаться следующих правил:

1. Каждый шаг сверять с инструкцией.
2. Максимально точно вычислить все необходимые размеры, иначе при установке вы столкнетесь со сложностями.
3. Достать из упаковки все комплектующие и разложить их, чтобы разобраться, в очередности применения.

Значимый момент – соблюдение техники безопасности. В конструкции присутствуют тяжелее детали, поэтому рекомендуется надеть каску.

Энергоэффективность секционных ворот – как сэкономить деньги?

Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.

Конструкция сэндвич-панелей и толщина полотна

Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.

Ворота панорамного типа

Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».

У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.

Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность  расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.

Структура секции ворот Alutech

Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.

Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра

В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука

Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом

Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.

секционные ворота

Защита от защемления пальцев

Сопоставление секционных ворот со строительными материалами разной толщины

Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.

Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже

Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.

Эффективная теплоизоляция, сравнимая с кирпичной стеной

Много ли электричества расходуется?

Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.

Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется

Замеры и размеры

Монтаж секционных ворот невозможен без снятия предварительных замеров. Они нужны, чтобы предусмотреть возможность беспрепятственного функционирования воротной системы, а также движения направляющих.

Процесс замеров не отличается особой сложностью, нужно лишь подготовить некоторые инструменты:

• рулетка;
• отвес;
• уровень лазерного типа (лучше предпочесть его, обыкновенный может не дать результатов высокой точности).

Что и зачем измерять

Схема монтажа секционной конструкции не может быть выстроена, без предварительного снятия необходимых параметров. Измерению подлежат следующие параметры:

ширину, высоту въездного отверстия: важно, чтобы боковые стенки отвечали требованиям вертикальности, пол – соответствия горизонту. Проверяют эти показатели путем использования уровня, отвеса

Желательно, чтобы требования совпадали до 1 мм, иначе нужно уделить время выравниванию, лишь потом начинать все необходимые измерения;
высота притолоки, предполагающая измерение расстояния от перекрытия полтока к верхней части въезда внутрь гаража. Оптимальным считается размер в пределах от 400 до 600 мм. Он позволяет смонтировать классическую подъемную систему;
расстояние, находящееся между боковыми стенами и краем проема. На этой части монтируют направляющие, поэтому показатель оказывает прямое влияние на выбор системы, способы её монтажа;
глубину вхождения системы внутрь строения: очень важный показатель, постоянно незаслуженно упускаемый из виду. Величина зависит от высоты въезда, типа монтируемого устройства. Она имеет ряд особенностей вычисления.

Глубину вхождения считают таким образом:

• к площади до 8 квадратных метров добавляют 400 мм;
• от 8 квадратов – 450 мм;
• при низком подъеме – 550 мм;
• при высоких показателях – 65 и 850 мм.

При установке привода

Когда планируется оснащение конструкции автоматическим приводом, нужно предусмотреть наличие специального места и для него. К примеру, чтобы поставить привод на потолке, нужно иметь глубину помещения в пределах 3290-4400 мм. Если помещение еще глубже, то ставят осевой привод. Несмотря на то, что он дороже, система выигрывает по мощности, требует наличия свободного места только сбоку от входа.

Видео о секционных воротах своими руками

Руководство по монтажу гаражных секционных ворот. На видео показан подробный процесс установки.

Установка секционных ворот для гаража. Видео поможет вам смонтировать такую конструкцию самостоятельно.

31.12.2014 в 17:00

Не так страшен черт, как его малюют. Для пенсионера главное поддержать комфорт, к которому он привык и заплатить минимальную цену за это. Почитал статью, предварительно наглядевшись на соседа, который свою бэху загоняет с шиком в самооткрывающиеся ворота. Посмотрел видео, проанализировал, прошел шаг за шагом (теоретически) все по пунктам и решился. Работы было не очень много. Розетку дополнительно провел. Сын немного помог при монтаже направляющих. Сосед, когда приехал после Мальдив, услышал ответ мой о цене запил с горя. Богатые тоже … Зато теперь у меня все тип топ. Хочу еще на въездные ворота поставить через полгодика.

Сборка ручки

В комплект для ручного поднятия и опускания сэндвич-панелей входит пружинный запор и ручка. Человек тянет за трос, и механизм приводится в действие. Пошаговая инструкция:

1. Сначала закрепляют ручку. На ней есть отверстия для крепежных элементов, которые устанавливают на нижнюю секцию. Для этого извлекают декоративный корпус на самой ручке, отверстия подгоняются под полотно, ставят болты, которые сильно затягивают. Крышку устанавливают в исходное положение.
2. Пружинную задвижку приделывают на высоту 3 секции от пола. В направляющей изготавливают отверстие немного больше, чем сечение штыря.
3. На нижнюю петлю с роликом крепят основной трос.
4. Другой конец тросика завязывают узлом вверху конструкции, где монтировались потолочные направляющие дуги, они с внешней стороны обустроены специальным углублением.

Останется проверить прочность узлов. Если они ослаблены, то их затягивают пассатижами.

Проверка работоспособности ворот

После монтажа ворот проверят их функциональность:

• Полотно поднимают и опускают несколько в автоматическом режиме и в ручном. Оно должно двигаться плавно, без усилий и рывков.
• При подъеме и опускании между секциями не должно быть просветов. Это указывает на неплотную стыковку панелей.
• Надавливают на нижнюю и на верхнюю панели полотна. Между створкой и проемом не должны появиться просветы.
• Поднимают полотно не полностью и останавливают – ворота должны филироваться в этом положении, а не сдвигаться силой инерции.

Если работу выполняла бригада, необходимо убедиться в целостности панелей, отсутствии царапин, сколов и вмятин.

Конструктивные особенности

Ворота секционные – это полотно с соединенными петлями секциями, передвигающееся по направляющим шинам.

Из чего состоит конструкция:

• Полотна из двух стальных листов с термоизоляцией из полимерной пены.
• Подвесы и направляющие. Подвесы обеспечивают жесткую фиксацию секций в пространстве под потолком. Направляющие позволяют секциям передвигаться.
• Пружинное устройство. Балансирует полотно ворот. Этот элемент позволяет вручную открыть или закрыть ворота.

Типов полотна два:

1. Панорамное полотно.
2. Полотно из сэндвич-панелей.

Первый тип изготавливается из экструдированного алюминиевого профиля со вставками из светопрозрачного материала.

Второй тип – сэндвич-панели, оснащенные вспомогательным слоем утеплителя для предотвращения промерзания ворот зимой. От толщины панелей зависит безопасность и эффективность ворот. В отличие от первого варианта разборные ворота из сэндвич-панелей могут иметь разнообразный дизайн, поэтому подобрать их можно в соответствии с общим интерьером постройки.

Как увеличить срок службы

Чтобы ворота прослужили много лет, надо правильно их устанавливать. Все погрешности стоит устранять во время монтажных работ и тщательно подготавливать помещение к установке.

Многие считают, что с помощью монтажной пены можно быстро устранить все погрешности. Это не так. Если обнаружены отклонения от замеров или проседание, пена не поможет. Стоит воспользоваться металлическими подкладками.

Все работы должны выполняться строго по инструкции. Детали необходимо крепить там, где указано, а не в любом удобном месте «на глаз».

Обязательно после монтажа провести регулировку кронштейнов. И не забывать о финальной проверке. Все недостатки лучше исправить в момент установки, чем ремонтировать конструкцию.

Все этапы подробно расписаны в инструкции. Если все делать правильно, то ворота будут служить очень долгое время.

Конструкции

Alutech выпускает две группы ворот: «Классик» (для солидных покупателей) и «Тренд» (для тех, кто желает сэкономить и притом получить нормальное качество). В первой подборке использованы панели толщиной 4,5 см, а комплектующие сделаны из нержавеющих сталей. Подобные изделия можно смело установить даже в полярных районах, они гарантированно вынесут воздействие ураганного ветра.

Аналогичное качество могут предложить западноевропейские концерны, но у них за автоматические входные комплексы такого уровня плата существенно выше.

Линейка «Тренд» делается на основе панелей 4 см, это оптимальное решение для гаража, расположенного в умеренно континентальном климате. Все основные детали делаются из стали с цинковым покрытием. Ветер 40 м/с изделия не перенесут, но очень сильные порывы им не страшны. Подобные свойства достигаются не утяжелением конструкции, а надежной герметизацией ее с помощью полиуретановой пены. Качество выше, чем у аналогичных ворот, изготовленных в РФ, да и с автоматикой дела обстоят лучше.

Поставляемый замок — врезаемый, засов формата «ригель». Закрытие и открытие возможно только оригинальным ключом; во всех вариантах ворота можно запереть, отпереть как внутри, так и извне. Вставляется запорное устройство максимально надежно. От цельного полотна конструкторы Alutech отказались, они предпочли разделить его на автономные панели. Это решение позволило кардинально увеличить прочность по сравнению с монолитными версиями.

Из чего состоят секционные ворота

Стандартные секционные ворота — это полотно из нескольких металлических панелей, направляющие и подвесы, специальный пружинный механизм и электропривод. В комплектацию электропривод не входит, приобретать его нужно отдельно, при этом управление воротами может производиться и в ручном режиме.

Панели для ворот выполняются из тонких стальных листов, между которыми находится уплотнитель – полиуретановая пена. Утепленные панели обладают отличными теплоизолирующим и свойствами и практически не пропускают уличный шум в помещение. В дешевых моделях уплотнитель для панелей не используется, поэтому устанавливать их можно только в неотапливаемых гаражах.

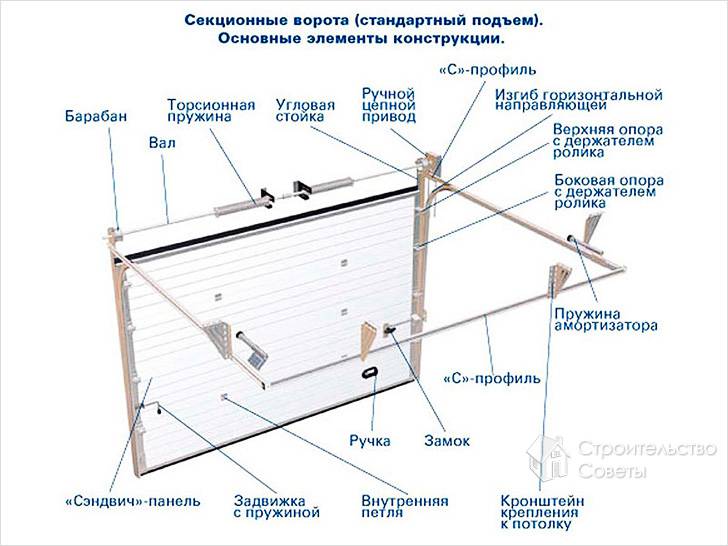

Конструкция секционных гаражных ворот

В качестве направляющих используются стальные профили, оснащенные кронштейнами. Они закрепляются по периметру проема и на потолке, где их удерживает специальный подвес. Пружинный механизм обеспечивает легкое скольжение и балансировку полотна. Дополнительно изделие комплектуется крепежными элементами.

Внешнее покрытие может иметь декоративный рисунок, фактурную или гладкую поверхность, имитацию природной текстуры. Отдельные модели имеют встроенное в панель окно из акрила, стойкое к ударам и повреждениям, но хорошо пропускающее солнечный свет.

Внешнее покрытие может иметь декоративный рисунок, фактурную или гладкую поверхность, имитацию природной текстуры

Раздвижные варианты

Раздвижные железные ворота своими руками сделать немного сложнее, чем распашные, но задача тоже выполнима, если подойти к работе с ответственностью. Такой тип ворот имеет несколько подвидов, каждый из которых подходит для определённых условий местности. Но все они подразумевают наличие свободного места вдоль забора, так как после открытия становятся практически впритык к забору, параллельно ему.

Раздвижные простые ворота бывают нескольких подвидов:

• откатные;
• консольные;
• подвесные.

Все они ходят по рельсе (направляющей), другому металлическому профилю или швеллеру. Подвесной вариант не очень популярен среди владельцев дачных коттеджей, так как подразумевает открывание ворот по установленной сверху направляющей конструкции. Таким образом, въезд габаритной техники ограничивается, а это не очень удобно в сельской местности.

Откатные ворота ходят по рельсе, установленной вдоль стены. Вариант тоже не очень популярный, особенно в снежных регионах. Ворота будут работать безотказно только в том случае, если в направляющей нет посторонних предметов и она полностью очищена от грязи и льда. В снежных региона при большом минусе такие ворота будут бесполезны. Их лучше устанавливать в южных областях.

Для обеспечения свободного открывания конструкции на столбе со стороны открывшихся створок устанавливают ролики и опорные скобы. Ролики также прикрепляются снизу. С их помощью створки передвигаются по направляющей.

Консольные конструкции – самые удобные, так как имеют несколько подвидов, из которых можно выбрать оптимальный. К воротам жёстко прикреплена балка, которая двигается в консольном механизме. Устройство очень надёжное, поскольку жёстко закреплено, и ему практически не страшны минусовые температуры.

Такие ворота более сложно изготовить и установить, но балка у них не касается земли, и, соответственно, на ней практически не намерзает лёд. Кроме того, есть необходимость в установке только одной мощной опорной стойки. Самодельные ворота будут сдвигаться в одну сторону, поэтому опора нужна именно с этой стороны. Консоль можно монтировать сверху ворот, снизу и посередине.

Не забываем про нюансы расположения балок

Расположение консоли в нижней части створок – тоже довольно удобный вариант, который не требует установки направляющей рельсы. Хотя нижнее расположение балки способствует загрязнению конструкции в большей мере, чем среднее и верхнее.

Верхнее положение полностью обезопасит конструкцию от загрязнений, но потребуется укрепление опорного столба и створок, так как нагрузка будет больше, что может привести к деформации в последующем.

Консольные варианты вполне можно сделать и самостоятельно, если есть определённый опыт работ. Необходимо разбираться в чертежах и иметь общие знания в физике и механике. Если ответственно подойти к производству, то можно сделать створки, которые не отличить от заводских моделей. Любые ворота можно сделать автоматическими. Для этого достаточно оборудовать их соответствующим приводом и можно будет открывать, не выходя из машины.

Монтаж откатных конструкций

Если сравнивать с распашными вариантами, то раздвижные установить значительно сложнее. Между воротами должны быть расположены кирпичные столбики, на которых монтируются ролики, опорные скобы и другие детали механизма.

К тому же монтаж откатных конструкций зачастую происходит вместе с автоматизированной системой открытия и закрытия. Установка привода тоже требует соответствующего опыта. Хотя можно обойтись упрощённым вариантом.

Если консоль расположена снизу, то швеллер, по которому будут ездить ворота на роликах, монтируется тоже снизу. А если посередине или сверху, то направляющая будет располагаться вместе с консолью и крепиться на опорных столбиках.

Инструкция по самостоятельному монтажу

Главная прелесть покупки продукции Дорхан – возможность самостоятельной сборки, без привлечения специалистов. Для этого требуется отнестись к процессу внимательно и не спеша, пошагово выполняя все этапы руководства по сборке.

Алгоритм сборки выглядит следующим образом:

• проводим подготовительные работы;
• собираем и устанавливаем каркас;
• собираем и устанавливаем панели;
• устанавливаем торсионный механизм;
• настраиваем механизм.

Проводим подготовительные работы

Суть подготовительных мероприятий заключается в укреплении основания ворот и подготовке проема к монтажу. Для этого:

• удаляем старую облицовку;
• все трещины или неровности заделываются, после чего проем покрывается ровным слоем штукатурки;
• проемы, изготовленные из таких материалов, как газосиликатный блок, пеноблок или пустотелый кирпич, нуждаются в усилении стальной рамой;
• в помещении должно быть чисто. Мусор и лишние предметы будут мешать процессу установки.

Сборка и установка каркаса

Основные этапы сборки:

• распаковываем детали;
• проверяем пол гаража на горизонтальность. При необходимости выравниваем перепады с помощью подкладок;
• монтируем вертикальные профили;
• помечаем точки крепления и делаем на их месте отверстия под крепежи;
• устанавливаем вертикальные стойки;
• монтируем горизонтальные направляющие, закрепляя их при помощи соединительных пластин и крепежей;
• устанавливаем угловые кронштейны на вертикальные стойки.

Сборка и монтаж панелей

Сборка панелей Дорхан не представляет никаких проблем, ведь для этого сделаны специальные крепежные отверстия, наличие которых превращает кропотливую и трудоемкую работу в удовольствие. При монтаже имейте в виду следующие нюансы:

• монтаж верхней панели производится тщательно. Она считается самым сложным элементом конструкции;
• монтаж всегда начинается сверху;
• не забудьте отрегулировать верхний роликовый механизм, иначе между воротами и притолокой образуется щель.

Монтаж торсионного механизма

Торсионный механизм фиксируется на опорные кронштейны, после чего на вал устанавливаются пружина и подшипник. Сбоку барабана проделывается отверстие, в которое продевается трос. Продетый трос аккуратно наматывается на барабан конструкции и фиксируется при помощи саморезов.

Конец каждого троса скручивается в петлю, которая помещается в специальную нишу, смонтированную на кронштейне. Петли фиксируются специально изготовленными скобами. По завершению работ проверьте силу натяжения троса и скорректируйте ее в случае необходимости.

Этап 3. Подготовка проема

Подготовка проемаЗамеры

После замеров и подготовки инструментов заказываются сами ворота. Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.

Шаг 1. В первую очередь оштукатуриваются стены и потолок (если это не было сделано ранее). Это объясняется достаточно просто: после монтажа воротных направляющих доступ к неподготовленным участкам будет недоступным.

Шаг 2. Проверяется плоскость каждой стены по отношению к соседним.

Подобные конструкции имеют правильную горизонтальную форму, поэтому недопустимы даже малейшие погрешности в строительстве гаража. Конечно, ворота можно поставить и на кривые поверхности (придется потрудиться), но в таком случае прочность крепежей и эстетичность будут под вопросом. Да и в зимнее время будет задувать снег и холодный воздух, что приведет к промерзанию помещения.

Шаг 3. Пристенки и притолока отделываются металлическим уголком.

Фурнитура

Например, в стандартную базовую комплектацию ворот «Алютех Классик» входит высококачественная фурнитура из нержавеющей стали. Нержавеющие роликовые кронштейны и промежуточные петли поставляются без надбавки к общей стоимости ворот

Особенно важно обращать внимание на материал изготовления фурнитуры тем, кто планирует устанавливать ворота в климате с высокой влажностью. Сочетание воздушных потоков и высокой влажности приводит к быстрому появлению коррозии, это не только портит внешний вид конструкции, но и может стать причиной сокращения срока ее эксплуатации, быстрого выхода из строя

Если ролики оснащаются шариковыми подшипниками качения, это гарантирует долгий срок службы и низкий уровень шума при движении ворот. Если ворота не укомплектованы подшипниками качения, при подъеме и опускании ворота будут издавать неприятный шум.

Ролик секционных ворот

Новейшая разработка «Алютех» – тросы с полимерной сердцевиной. Диаметры тросов: 3, 4, 5 мм. Сердцевина обеспечивает дополнительную износоустойчивость благодаря гибкости. Срок службы ворот значительно увеличивается. Если масса воротного полотна более 450 кг или ворота будут эксплуатироваться в повышенной влажности, то стоит отдать предпочтение тросам из нержавеющей стали.

Жителям регионов с жарким климатом и/или высокими ветровыми нагрузками стоит обратить внимание на такой элемент ворот, как усиливающие профили. Горизонтально закрепленные на секциях профили существенно снижают риск деформаций полотна, добавляя воротам жесткость и максимальную устойчивость

Комплект усиливающих профилей

Сборка секционных элементов

Перед самостоятельной установкой секционных панелей надо их собрать. Несмотря на то, что сборка очень простая, все равно лучше ознакомиться с рекомендациями по собиранию элементов панели.

Все секционные элементы пронумерованы, и поэтому сборку начинают с нижнего компонента, который является первым. Для крепления ламелей между собой используют специальные петли, установленные в просверленные отверстия. После установки промежуточных крепежных петлей прикручиваются ролики и затягиваются крепежные винты. Затем монтируются держатели с нащельником и угловыми кронштейнами.

Изготовление конструкции самостоятельно

Если владелец гаража решит делать секционные ворота самостоятельно, он должен учитывать определенные важные факторы:

• Некоторые сложные детали, которые будут необходимы для сборки, невозможно изготовить без специального оборудования.
• Подобные самодельные порталы имеют определенные недостатки: они достаточно тяжелые, холодные, и будут пропускать ветер внутрь помещения.
• Утеплять рулонное полотно автогаража можно только специальными уплотнителями.
• Если ворота не утеплить, то утраченное тепло и оплата отопления помещения будут преобладать над выгодой, полученной от изготовления портала самостоятельно.

Большинство умельцев для утепления секций используют пенопластирол, или минерально-ватное волокно, но это практически не уменьшает потери тепла из-за сквозняков.

Монтаж изделия в высоком помещении

Из-за больших трат на материалы и оплату работы токаря за изготовление направляющих балок, вала, полотна и пружин, а также транспортных расходы и стоимости покраски (в сравнении с производством конструкции на специализированном предприятии), можно приобрести уже готовый комплект ворот гаража (по принципу «сделай сам»), и самостоятельно их установить.

Подготовка к сборке конструкции

Заключение

Чтобы смонтировать самодельные секционные ворота для гаража, сначала необходимо провести замеры. Для этого используют измерительные приборы, проверяют расстояния в нескольких точках, так как перекосы весьма вероятны.

С составленным чертежом можно отправляться в строительный магазин и приобрести подходящую модель. Самыми известными производителями являются компании «Алютех» и «Дорхан».

После этого в гараже занимаются подготовительными работами. Очищают поверхность от деталей интерьера. Вверху должно быть очищено около 25-40 сантиметров, а по бокам – 40-60 сантиметров.

Процесс монтажа должен осуществляться в строгом соответствии с инструкциями производителя. Для каждой модели предусмотрен свой порядок сборки. В конце работ проверяют качество монтажа и ход полотна.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.
