Установка маяков для стяжки пола

Монтаж маяков на мокрые и полусухие стяжки

Монтаж маяков для заливки пола – это более сложная процедура, существуют различные способы, которые подходят для конкретных ситуаций.

Установка направляющих на раствор

Профили для крепления плит ГКЛ устанавливаются довольно просто, при их отсутствии можно воспользоваться обычными стальными трубами. По размеру детали подбираются исходя из запаса прочности.

Порядок монтажа:

1. Элементы устанавливают гладкой стороной вверх.
2. Все детали располагают с заданным шагом от 60 до 100 см. Для создания единой плоскости применяются подкладки, в качестве которых выступают бруски или бугорки из раствора цемента.
3. Для получения идеального показателя все фрагменты проверяются по уровню с учетом необходимой толщины стяжки.
4. Окончательную фиксацию таких маяков производят при помощи раствора, который может быть изготовлен на основе цемента или гипса. Последний вариант является наиболее уместным, он не требует много времени на полное схватывание.
5. Производится заливка пола по образовавшимся участкам. При помощи правила, которое прижимают к поверхности профилей и двигают в разные стороны, смесь равномерно распределяется.

Необходимо помнить, что укладку армирующей сетки выполняют до установки направляющих для выравнивания.

Фиксация профилей на саморезы

Стяжку по маякам при помощи профилей можно выполнить намного быстрее, если воспользоваться способом крепления направляющих на саморезы.

Подготавливается поверхность и определяется тип основания. В большинстве случаев в качестве крепежного элемента используется дюбель. На покрытии производится разметка, которая определяет расположение маяков. По линии просверливаются отверстия с шагом в 25–30 см, точное распределение рассчитывается по предварительно рассверленным профилям. Детали укладываются на свои места, при помощи вкручивания саморезов и подкладок удается в короткий срок выставить все элементы конструкции по одному уровню. Остается лишь проверить установленные фрагменты и залить поверхность выравнивающими составами.

Монтаж на саморезы удобен своей простотой и возможностью тонкой регулировки уровня горизонта

Для большей эффективности можно выставить маяки под стяжку пола при помощи комбинированного метода:

• выполняется разметка под маяки, просверливаются отверстия с шагом в 60–100 см;
• после установки дюбелей по заданному уровню вкручиваются саморезы;
• прямо на шурупы накладывается цементная смесь в виде конуса, раствор вдавливается до нужного положения.

Такие точки будут служить ориентиром для разравнивания заливаемого состава. Этот вариант подходит для небольших помещений.

Создание маяков из раствора

Выравнивание пола по маякам, изготовленным из раствора, происходит по следующей схеме:

1. На поверхности производится разметка в соответствии с необходимым расстоянием между маяками.
2. По линии вкручиваются саморезы на предварительно установленные дюбели. Все фрагменты выравниваются по заданной плоскости.
3. Между шурупами по прямой натягивается проволока. Лучше делать несколько рядов, это значительно повысит надежность.
4. На получившуюся конструкцию накладывается раствор на основе цемента, смесь разравнивается в виде конуса с ровной площадкой наверху.
5. По истечении 3–4 дней, когда состав окончательно высохнет, можно заливать раствор, разравнивая его правилом.

Заливка стяжки по маякам из раствора имеет погрешности, поэтому больше практикуется при обустройстве чернового покрытия

Этот метод немного напоминает вариант с установкой профилей, но исключает появление следов коррозии

Конечно, для полового покрытия это не всегда важно, но в некоторых случаях имеет решающее значение

Реечные маяки для обозначения уровня стяжки

Реечные маяки устанавливаются после разметки уровня стяжки, которую наносят по периметру комнаты. Маяки представляют собой ровные, длинные рейки, размещенные на полу по всей комнате от стены до стены, параллельно длиной стене комнаты или параллельно коммуникациям, проложенным по перекрытиям.

Расстояние между рейками выбирается от 1000 до 1700 мм. Оно зависит это от площади помещения и от инструмента, которым будет выравниваться раствор для стяжки.

Примечание: Стяжку заливают полосами вдоль уложенных маяков. Даже если вы установили маяки через один метр, для устройства стяжки лучше заливать раствором несколько промежутков между маяками. Для выравнивания раствора нужно применять длинное правило, длинной на 2-3 пролета между установленными маяками. Это не только сократит время работ, но и главное, качество стяжки будет очень высоким.

Общие практические советы

Несмотря на существование большого количества методов установки маяков под стяжку пола, профессиональные строители разработали общие советы для всех случаев.

Совет №1

Перед началом работ рекомендуется обыкновенной рейкой или длинным правилом проверить состояние основания. Прикладывайте инструмент по диагоналям помещения, затем в нескольких точках по периметру. На правило установите длинный пузырчатый уровень, с его помощью старайтесь держать инструмент в горизонтальном положении и замерять просвет между ним и плоскостью основания. Задача предварительной проверки – обнаружить участок пола с максимальным выступом. Если он небольшой по площади, то намного эффективнее срубить выступ перфоратором, чем на несколько сантиметров увеличивать толщину стяжки. Это не только ускоряет процесс работ, но и уменьшает сметную стоимость обустройства пола.

Уровень пузырьковый строительный

Совет №2

Если нет лазерного прибора, то выставить уровень маяков можно при помощи старого водяного уровня. Кстати, это самый точный инструмент в природе. Никакие современные лазерные не могут сравниться по этим показателям с водяными. Водяной уровень – обыкновенный гибкий прозрачный шланг, наполненный водой, для улучшения видимости она может окрашиваться в различные цвета. Работает водяной уровень по фундаментальному закону физики – закону соединенных сосудов. Это значит, что уровень жидкости в таких сосудах всегда будет одинаковым, его выравнивает сила тяжести.

Уровень водяной

Делать метки с помощью такого уровня нужно в следующей последовательности. Работать нужно с помощником, в одиночку разметку не выполнить.

1. Нанесите на стене метку на расстоянии примерно метр от пола, конкретная высота не имеет значения.
2. Приставьте к этой метке один конец водяного уровня, второй конец должен располагаться у противоположной стены. Добейтесь положения, чтобы уровень воды на стене совпадал с нулевой отметкой на шланге, в этом состоянии сделайте метку расположения уровня воды на втором конце шланга. Обе линии будут строго в горизонтальном положении.
3. По такой же схеме сделайте метки по всему периметру помещения, соедините их линиями при помощи обивочной веревки.
4. Теперь у вас есть горизонт по всему помещению, используйте его во время выставления маячков.

Как работать водяным уровнем

На первый взгляд кажется, что работать с водяным уровнем намного сложнее, чем с лазерным. Это не так, все зависит от практических навыков исполнителей. Конечно, лазерный прибор имеет очень много существенных преимуществ, их надо знать и использовать на практике. Но и умение пользоваться традиционными измерительными инструментами всегда пригодится в жизни.

Совет №3

Есть метод установки маяков на линии из цементно-песчаного раствора. По сути он мало чем отличается от вышеописанных, только под металлические профили делаются не отдельные плюшки, а сплошные бугорки соответствующей высоты. Профессионалы при возможности стараются использовать такой метод. Его недостатки полностью компенсируются преимуществами.

Маяки установлены на линии из цементно-песчаного раствора

Недостатков два: требуется увеличенное количество раствора для установки маяков и на его подготовку нужно дополнительное время. Зато во время укладки стяжки достигается существенная экономия времени. Дело в том, что под свободно провисающие профили маячков необходимо подпихивать массу, это отнимает относительно много времени и очень неудобно. Если маяки имеют сплошное основание, то ничего никуда подпихивать не надо, стяжка делается быстрее и легче.

Совет №4

Точность маячков зависит от параметров финишных покрытий. Если под лаги стяжка может иметь отклонения до 1–2 сантиметров по углам помещения, то под линолеум поле допусков уменьшается до нескольких миллиметров. Помните об этом и, в соответствии с технологическими требованиями, корректируйте допуски на стяжку. Нет стоит терять время на излишнюю точность стяжки, если от этого не зависит качество финишного покрытия пола.

Точность маячков зависит от параметров финишных покрытий

Совет №5

Никогда не спешите, время, необходимое для повторной проверки положения маяков, всегда намного меньше, чем время, необходимое для переделки стяжки. О цене работ говорить нет надобности. Если полностью отсутствует опыт производства подобного вида работ, то лучше потренироваться на подсобных или технических помещениях, а только потом заниматься жилыми комнатами.

Проверяются маяки для стяжки

Реперы

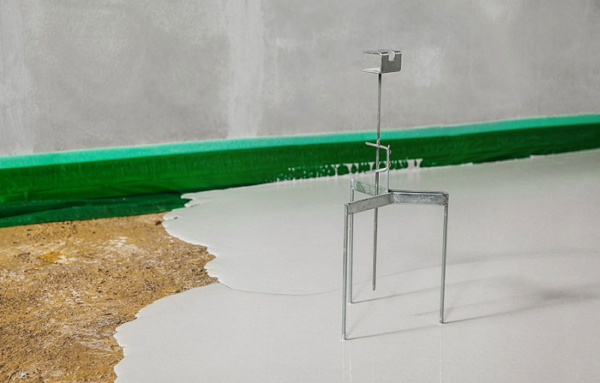

Это штыревые маяки профессионального типа, которые используются при монтаже наливных полов. Они представляют собой небольшой высоты конструкции, имеющие три «ножки», а в центре – стержень из металла. Таким образом, они напоминают треногу. Высоту центрального штыря можно по мере необходимости регулировать.

Репер

Установка таких маяков производится с шагом 1 м в шахматном порядке. Они не так просты в использовании, как кажутся, и относятся к профессиональному типу оборудования. Их рекомендуется использовать только опытным мастерам. Как правило, такие маяки удаляются сразу, как только было произведено выравнивание основания до нужного уровня.

Репер считается оригинальным и профессиональным маяком, который используется под наливной пол

Строительная нить может сослужить хорошую службу при установке реперов. Ее натягивают вдоль стены – таким образом получается специальный ориентир, который поможет выставить нужную высоту маяков. Нить поможет добиться идеально ровного готового основания, так как она не станет причиной погрешности, вызванной микронеровностями чернового основания, ведь находится в подвешенном состоянии.

Тонкости установки

При установке маяков крайне важно правильно:

• Отбить нулевой уровень.
• Установить направляющие рейки на оптимальном расстоянии.

Нулевой уровень

Установка маяков для стяжки пола начинается с отбивки нулевого уровня. Качественная стяжка не должна иметь толщину меньше 3 см. От этого значения и отталкиваются при установке нулевого уровня. Для некоторых видов стяжки за минимум принят слой в 5 см. Такие требования выдвигаются, например, к сухой стяжке.

Разметка уровня пола с помощью лазерного нивелира

Установка нулевого уровня выполняется следующим образом:

• На стене делается отметка на определенной высоте, например 5 м.
• Сверяясь по уровню-линейке, лазерному нивелиру или гидроуровню прочерчивается на выбранной высоте линия на стене по всему периметру комнаты. Проще всего выполнить эту работу с помощью лазерного уровня.
• От линии на стене измеряют расстояние до пола и записывают в проект. Место с самым маленьким расстоянием отмечается как самая высокая точка пола.
• От самой высокой точки откладывается 3 см вверх (с учетом минимальной толщины стяжки). По периметру стены проводится вторая горизонтальная линия, которая и является нулевым базовым уровнем.

Для уточнения разметки необходимо сделать контрольные замеры уровня пола в центре комнаты, так как иногда высота пола там несколько выше, чем у стен. Для такой проверки по нулевой линии натягивается шнур, а затем шнур протягивается по диагонали комнаты.

Если выявлено, что полы в центре действительно выше, чем около стены, то нулевую линию смещают на нужное расстояние вверх.

Какие маячки используются для наливного пола

Таких маячков всего два.

1. Саморезы.

Саморезы закручиваются в дюбеля и размещаются по уровню. На них крепятся небольшие кусочки перфоленты, дабы было удобнее измерять уровень. Когда достигнете необходимого уровня, то саморезы нужно удалить. Не ожидая, когда раствор высохнет.

Образец установки маяка

2. Штыревые маячки.

Маячки используются не во всех случаях, поскольку считается, что смесь сама собой растечется. Но полагаться на это не стоит, лучше использовать для этого так называемые реперы, или «триногие» маячки. В центре каждого из них имеется стержень, двигающийся, по которому и определяют уровень. Но предварительно поверхность пола должна грунтоваться, и лишь через пять-шесть дней можно заливать. Реперы устанавливаются через каждый метр.

Штыревые маячки фото

Маяковые лаги для деревянного пола

При монтаже деревянных полов и для выравнивания пола, и для крепления доски используются лаги. Это длинные бруски, которые выставляются на необходимой высоте с учетом нулевого уровня. Чтобы это сделать, перед тем, как их укладывать, по всей поверхности пола вкручивают саморезы (должны образоваться квадраты со стороной 30 см). Саморезы выставляют по уровню. С ориентировкой на них и укладывают лаги.

Маяковые лаги для деревянного пола — для регулировки их высоты используют деревянные бруски, фанеру или др. материалы. Горизонтальность лаг тоже проверяют, используя уровень

Выставление маяков – процесс длительный и требующий особой щепетильности. Ведь именно это влияет в последствии на качество пола. Поэтому замерять уровнем нужно установленные маяки как в продольном, так и в перпендикулярном направлении, как по отдельности, так и относительно друг друга. Если уровень показывает ровную поверхность, значит, вы добились того, чего хотели и можно приступать к последующим работам.

Маяки для обустройства песчано-цементной стяжки

Схема расположения маяков для стяжки из песчано-цементной смеси не зависит от материалов, из которых они сделаны. Сначала выставляем маяки вдоль каждой из длинных сторон помещения (на расстоянии 20-30 см от стены). Затем параллельно им выставляем последующие промежуточные маяки (расстояние между ними должно быть на 100-200 мм меньше, чем длина правила).

Установка металлического профиля П-образной формы поверх саморезов:

• в основании по всей длине протяженности маяка сверлим отверстия (с шагом 50-60 см), вставляем дюбеля и вкручиваем саморезы;
• высоту каждого шурупа выставляем по уровню стяжки;
• поверх саморезов укладываем профиль;
• готовим очень густой бетонный раствор и укладываем его под профиль и вокруг каждого шурупа;
• при помощи правила и уровня проверяем правильность горизонтальной установки (при необходимости производим корректировку) направляющих;
• после высыхания раствора проводим работы по стяжке (чтобы сократить период высыхания смеси, добавляем в нее гипс).

Маяки для стяжки можно установить и другим образом:

• саморезы вкручиваем в основание по линии только в начале и в конце будущего ориентира;
• между ними натягиваем шнур по уровню стяжки;
• вдоль него делаем «плюшки» из густого раствора высотой несколько выше натянутого шнура (с шагом – 50-60 см);
• на них укладываем профиль (в случае тяжелой стяжки и в помещениях большого размера вместо профиля иногда используются стальные трубы) и слегка утапливаем его в раствор;
• проверяем правильность горизонтали по всей длине каждого маяка и относительно друг друга;
• во избежание прогиба профиля, производим дополнительное укрепление маяка, добавляя раствор под профиль по всей длине;
• после высыхания раствора осуществляется стяжка пола по маякам.

Как правильно установить профили на «плюшки» из раствора хорошо видно на фото:

Оба вышеизложенных метода можно соединить в один – комбинированный. Некоторым он может показаться наиболее простым и практичным. Как сделать это:

• горки из очень густого раствора выкладываем между вкрученными по уроню саморезами;
• профили укладываем на горки и обстукиваем до соприкосновения с шурупами по всей длине;
• проверяем правильность горизонтальной установки;
• излишки раствора удаляем с верхней поверхности профиля мастерком;
• даем раствору высохнуть и приступаем к основным работам.

Смотрите видео, как выставить маяки под стяжку с помощью маячкового профиля, саморезов и специальных плашек для крепления:

https://youtube.com/watch?v=V1ZwjdQRolw

Особенности конструкции

Для наливных полов маяки могут и не понадобиться, но только при условии, что наливной слой будет не более 3 мм толщиной. Тонкий слой такой смеси самостоятельно растекается по всей поверхности в идеально горизонтальную плоскость.

Стяжка из бетонного и цементно-песчаного раствора самостоятельно не растекается и ее обязательно нужно выравнивать. Маяки в этом случае выступают своеобразными направляющими, по которым и происходит процесс разравнивания.

Маячки делятся на два основных вида по способу установки:

Точечная установка

Конструкции для выравнивания устанавливаются на равном расстоянии друг от друга, обычно не соединяясь между собой. Работать по таким маякам без должной практики довольно сложно, поэтому они, как правило, находят применение среди опытных специалистов.

• Маяки-реперы. Это своеобразные треноги, в центре которых находится регулируемый вкручивающийся стержень. Выравниваются реперы между собой по плоской верхней площадке с помощью строительного уровня. Низ стержня при этом указывает максимальную высоту наливаемого слоя. Маяки-реперы чаще всего используются профессиональными строителями для устройства наливного самовыравнивающегося пола толщиной слоя от 3 мм. Также возможно их использование для выполнения стяжки на основе сухих смесей. Для всех остальных типов растворов треноги не подходят.
• Саморезы и дюбель-гвозди. В качестве маячков закручиваются в бетонное основание, в случае необходимости между ними натягивается толстая леска или проволока. Настройка по высоте осуществляется при использовании строительного уровня. Применяются для выравнивания наливных полов. После окончания работы рекомендуется их удаление из подсохшего слоя.
• Растворные конусы. Из состава, который будет использоваться для устройства пола, делаются небольшие горки на равном удалении друг от друга. Верхняя часть горок срезается правилом по уровню будущей стяжки. Раствор схватится и станет прочным через 2-3 дня, тогда можно приступать к укладке основного слоя.

Линейная установка

Линейные маячки укладываются по длине комнаты от одной стенной перегородки до другой. Ширина пространства между маяками должна быть на ¼ короче правила, которым будет выполняться выравнивание. По сравнению с точечным, этот способ более простой и удобный. Справиться с устройством стяжки по таким маячкам сможет даже новичок.

• Алюминиевый Т-образный или П-образный профиль. Комплекты для гипсокартона используются при устройстве стяжки толщиной 3-5 см. Штукатурные комплекты более мягкие, поэтому удобны только для раствора слоем до 1 см. Работать с такими направляющими нужно очень аккуратно, алюминий не отличается прочностными характеристиками и в процессе разравнивания может погнуться. П-образный профиль удобно применять для сухой стяжки. Такие маячки обычно не удаляют из раствора после укладки. В целом это не влияет на прочность готовой поверхности. Но если защитный слой профиля поврежден, со временем он может заржаветь и привести к деформациям стяжки.
• Деревянные рейки. В последнее время в качестве маячков дерево используется крайне редко. Это не самый удобный материал. Его поверхность может быть недостаточно ровной, а сам материал предварительно нужно вымачивать в воде, чтобы он не забирал влагу. Из схватившегося раствора деревянные маяки обязательно нужно удалять.

• Стальные трубы любого сечения диаметром до 7 см. Отлично подходят для выравнивания большого слоя стяжки из бетонного раствора. При этом прямоугольные или квадратные трубы дают более ровный результат и легче извлекаются. Из схватившегося раствора стальные трубы обязательно нужно удалять.
• Растворные маячки. Так же как и горки закладываются из раствора, которым производится устройство пола. Для этого в бетонное основание вкручиваются дюбель-гвозди, и на них натягивается толстая леска или проволока. Выравнивание производится путем регулировки шурупа по высоте с помощью строительного уровня. На получившуюся конструкцию выкладывается раствор и тщательно разравнивается, образуя полосу с ровной верхней площадкой.

Реечные маяки: удалять или нет

Вокруг вопроса, стоит ли удалять маяки после высыхания залитой стяжки, также ведётся много споров. Одни говорят, что со временем металл проржавеет, дерево сгниёт и образуется провал. Другие утверждают, что если планируется последующая чистовая отделка в виде наливного эпоксидного пола или керамогранита, то воздух не будет попадать внутрь, что не оставит коррозии никаких шансов. Здесь решать каждому самостоятельно, редакция Homius может лишь выразить своё мнение. А оно таково: если маяк не сильно заглублён, то его стоит демонтировать. После того, как он будет удалён, канавку нужно вычистить от мусора, продуть, удалив пыль, и нанести грунтовку. Когда она высохнет, канавку необходимо замазать вровень с остальным полом. Много времени это не займёт, зато мастеру будет спокойнее.

Последствия укладки ламината на неровную стяжку, выполненную без маяковФОТО: pinterest.ru

Подготовительные работы установки маяков

Направляющие для стяжки пола следует устанавливать на подготовленную поверхность. От правильного выполнения работ по подготовке помещения к установке направляющих зависят рабочие характеристики и ресурс эксплуатации выполняемой стяжки. Прочность заливаемой основы и ее внешний вид также определяются качеством подготовки напольной поверхности.

Маяки для стяжки пола

Последовательность действий:

• Демонтируйте плинтуса по периметру помещения.
• Очистите старое основание от изношенного покрытия.
• Ликвидируйте на поверхности масляные следы, жирные пятна, загрязнения.
• Очистите основу с помощью пылесоса.
• Зашлифуйте выступающие участки, локальные неровности.
• Заделайте ремонтной смесью глубокие трещины и полости.
• Покройте поверхность грунтовкой с помощью валика.
• Уложите гидроизоляционный материал на высохшую основу.

Важнейшая задача – проведение «нулевой» линии

Вся последующая работа только в том случае будет обретать какой-то смысл, если будет очень точно выведен нулевой уровень, соответствующий и горизонтали, и требуемой толщине будущей стяжки.

Для работы понадобится водный или лазерный уровень (второй, конечно, предпочтительнее – он значительно облегчит процесс).

Водный уровень

Можно, конечно воспользоваться и строительный уровнем, но в этом случае он должен быть достаточно длинным (1.5 – 2 м), очень точно выверенным, а сам работник должен обладать отличным глазомером, так как ошибка при этом методе — наиболее вероятна.

Строительный традиционный уровень

Итак, на стене помещения, в углу, который по предварительной визуальной прикидке расположен выше других, ставится отметка. Высота ее от пола может быть произвольной, но лучше избрать, в первых, кратную величину, а во-вторых, такую, чтобы было удобнее работать – например, 1.5 м.

Пробивка опорной горизонтальной линии

• С помощью упомянутых приборов и инструментов, уровень этой отметки переносится по всем стенам, с тем расчетом, чтобы соединить полученные метки сплошной прямой линией по периметру комнаты. Если все проделано правильно, то линия должна сомкнуться в одной точке, без малейшего перепада по высоте.  Эта опорная линия может пригодиться потом не только для заливки стяжки, но и для проведения некоторых других отделочных работ.
• Тщательно вымеряется расстояние от опорной линии до поверхности перекрытия пола через каждые 0.5 м.  Полученные значения фиксируются на бумаге или же просто на поверхности стены (если это возможно). Теперь простым сравнением результатов определяется наиболее высокая точка пола по периметру комнаты – это место, где полученное значение – самое маленькое.

На примере — явное превышение на 50 мм

• Если с минимальной толщиной будущей стяжки уже определись, то можно переходить к отбивке так называемого нулевого уровня. В самой высокой точке отмечают риской требуемую высоту от существующего основания. Пусть, к примеру, это будет 30 мм – именно такая толщина минимально должна быть у бетонной стяжки для обеспечения ее прочности и монолитности.
• Далее можно поступить двояко. Так, можно применить уже описанную выше методику и провести таким же образом нулевую линию вдоль поверхности пола. Это бывает не вполне удобно на такой высоте. Потому можно поступить проще – измерить расстояние между нанесенной отметкой и опорной горизонтальной линией. Затем перенести это значение строго по вертикали в нескольких точках на стенах, так, чтобы расстояние между рисками позволило провести линию с помощью имеющейся линейки. Полученная линия, полностью очерчивающая помещение по периметру, и будет являться нулевым уровнем.
• Ограничиваться этим рано. В строительной практике редко, но все же встречаются моменты, когда уровень пола в центре помещения несколько выше, нежели у стен. Проверить это просто – нужно растянуть шнур между противоположными стенами по проведенной нулевой отметке, и проверить расстояние между ним и полом в центре комнаты. Такая проверка делается в нескольких местах. Если расстояние между шнуром и поверхностью меньше требуемой минимальной толщины стяжки, то придется несколько переместить вверх нулевой уровень – на требуемую для обеспечения нужной толщины высоту.

Если все нормально, отбивку нулевого уровня можно считать законченной.
