Установка маяков для наливного пола

Как самостоятельно сделать маяки под жидкую стяжку

На все работы понадобится не более часа, зато у вас всегда будут под руками приспособления для производства стяжки в любых помещениях.

Шаг 1. Из любых отрезков вырежьте равносторонний треугольник со стороной 10 см. Не обращайте большого внимания на точность, это не имеет никакого значения.

Шаг 2. По углам треугольника и в центре высверлите сквозные отверстия, диаметр отверстий должен быть на 1–2 мм меньше диаметра саморезов. За счет разности диаметров метизы будут плотно вкручиваться в треугольник.

Шаг 3. Вначале нужно вкрутить три саморезы по углам, добейтесь, чтобы их шляпки находились приблизительно на одном уровне.

Шаг 4. По центру вкрутите регулировочный саморез, именно он будет контролировать горизонтальность стяжки.

Рекомендуется брать длинные метизы примерно по 10 см, это позволит делать стяжку даже на очень неровных поверхностях.

Большое разнообразие маячков дает возможность выбирать оптимальный вариант в каждом случае. Не стоит всегда пользоваться одним и тем же способом, мастер должен выбирать те решения, которые для него наиболее удобны.

Пошаговая инструкция монтажа маятников

Монтаж маяков растворных марок

• Производить замес состава для кучек нужно в той же консистенции и составе, что основной наливной пол. По размеченной линии выполняется сооружение кучек с отступом 35-55 см. Обязательно регулируется высота. Они должны быть выше налитого пола.
• Пока раствор не застыл, берется правило и аккуратным надавливанием по всем кучкам одновременно выравнивается по уровню наливного пола. Чтобы обеспечить правильность и ровность укладки раствора, поверх правила располагается строительный уровень. Он будет гарантом горизонтальности укладки.

Все лишнее из раствора убрать. А правило переносится на последующий ряд. Через сутки можно приступать к заливке жидкого пола. Предварительно поверхность кучек покрыть грунтовочным составом.

Использование реперов

Ни один мастер не будет надеяться на все качества полимерного ровнителя в плане хорошей текучести и способности самостоятельно распределиться по всей поверхности равномерно. В таком случае применяются реперы для наливного пола. С их помощью выдерживается горизонталь с точностью до долей миллиметров.

Репер отлично определяет уровень для заливки наливного пола и представляет собой конструкцию в виде трех ножек. В его центральной части имеется стержень из металла. Данный штырь и помогают устанавливать высоту будущего пола во всем помещении. На их верхнюю часть в последующем можно установить гидравлический уровень, от которого будет определяться нулевая точка.

Альтернативой реперам выступают пластиковые маячки для заливки пола, имеющие также шкалу деления в миллиметрах. Они могут крепиться к основанию при помощи клейкой ленты на дне или саморезов. Правда в последнем случае будет несколько проблематично удалить приспособления после выполнения заливки. Расстановка пластиковых маяков выполняется очень быстро – в течение 15-20 минут. Самое главное, что в итоге получается максимально ровная поверхность из-за высокой точности таких элементов, как пластиковые маячки для заливки пола.

Применение маяков для заливки

Шаг установки данных маяков составляет один метр. Но неопытный работник вряд ли сможет качественно применить их на практике. Для этого требуется определенная сноровка и тщательная подготовка. Реперы удаляются сразу же после того, как будет разравнен раствор по всей площади помещения.

Общие практические советы

Несмотря на существование большого количества методов установки маяков под стяжку пола, профессиональные строители разработали общие советы для всех случаев.

Совет №1

Перед началом работ рекомендуется обыкновенной рейкой или длинным правилом проверить состояние основания. Прикладывайте инструмент по диагоналям помещения, затем в нескольких точках по периметру. На правило установите длинный пузырчатый уровень, с его помощью старайтесь держать инструмент в горизонтальном положении и замерять просвет между ним и плоскостью основания. Задача предварительной проверки – обнаружить участок пола с максимальным выступом. Если он небольшой по площади, то намного эффективнее срубить выступ перфоратором, чем на несколько сантиметров увеличивать толщину стяжки. Это не только ускоряет процесс работ, но и уменьшает сметную стоимость обустройства пола.

Уровень пузырьковый строительный

Совет №2

Если нет лазерного прибора, то выставить уровень маяков можно при помощи старого водяного уровня. Кстати, это самый точный инструмент в природе. Никакие современные лазерные не могут сравниться по этим показателям с водяными. Водяной уровень – обыкновенный гибкий прозрачный шланг, наполненный водой, для улучшения видимости она может окрашиваться в различные цвета. Работает водяной уровень по фундаментальному закону физики – закону соединенных сосудов. Это значит, что уровень жидкости в таких сосудах всегда будет одинаковым, его выравнивает сила тяжести.

Уровень водяной

Делать метки с помощью такого уровня нужно в следующей последовательности. Работать нужно с помощником, в одиночку разметку не выполнить.

1. Нанесите на стене метку на расстоянии примерно метр от пола, конкретная высота не имеет значения.
2. Приставьте к этой метке один конец водяного уровня, второй конец должен располагаться у противоположной стены. Добейтесь положения, чтобы уровень воды на стене совпадал с нулевой отметкой на шланге, в этом состоянии сделайте метку расположения уровня воды на втором конце шланга. Обе линии будут строго в горизонтальном положении.
3. По такой же схеме сделайте метки по всему периметру помещения, соедините их линиями при помощи обивочной веревки.
4. Теперь у вас есть горизонт по всему помещению, используйте его во время выставления маячков.

Как работать водяным уровнем

На первый взгляд кажется, что работать с водяным уровнем намного сложнее, чем с лазерным. Это не так, все зависит от практических навыков исполнителей. Конечно, лазерный прибор имеет очень много существенных преимуществ, их надо знать и использовать на практике. Но и умение пользоваться традиционными измерительными инструментами всегда пригодится в жизни.

Совет №3

Есть метод установки маяков на линии из цементно-песчаного раствора. По сути он мало чем отличается от вышеописанных, только под металлические профили делаются не отдельные плюшки, а сплошные бугорки соответствующей высоты. Профессионалы при возможности стараются использовать такой метод. Его недостатки полностью компенсируются преимуществами.

Маяки установлены на линии из цементно-песчаного раствора

Недостатков два: требуется увеличенное количество раствора для установки маяков и на его подготовку нужно дополнительное время. Зато во время укладки стяжки достигается существенная экономия времени. Дело в том, что под свободно провисающие профили маячков необходимо подпихивать массу, это отнимает относительно много времени и очень неудобно. Если маяки имеют сплошное основание, то ничего никуда подпихивать не надо, стяжка делается быстрее и легче.

Совет №4

Точность маячков зависит от параметров финишных покрытий. Если под лаги стяжка может иметь отклонения до 1–2 сантиметров по углам помещения, то под линолеум поле допусков уменьшается до нескольких миллиметров. Помните об этом и, в соответствии с технологическими требованиями, корректируйте допуски на стяжку. Нет стоит терять время на излишнюю точность стяжки, если от этого не зависит качество финишного покрытия пола.

Точность маячков зависит от параметров финишных покрытий

Совет №5

Никогда не спешите, время, необходимое для повторной проверки положения маяков, всегда намного меньше, чем время, необходимое для переделки стяжки. О цене работ говорить нет надобности. Если полностью отсутствует опыт производства подобного вида работ, то лучше потренироваться на подсобных или технических помещениях, а только потом заниматься жилыми комнатами.

Проверяются маяки для стяжки

Разметка уровня стяжки связана с ее толщиной

Каждый тип стяжки, имеет свою технологическую толщину. Наиболее толстые стяжки на цементной основе. Меньшую толщину имеют стяжки с добавлением синтетических связующих материалов.

Толщина ЦПС

• Цементно-песчаная стяжка (ЦПС), связанная с бетонным перекрытием, не может быть толщиной менее 30 мм.
• Цементно-песчаная изолированная стяжка, сделанная на звукоизоляционном или теплоизоляционном слое («плавающий пол») должна быть толщиной не менее 40 мм с армирующей сеткой и не тоньше 50 мм без армирующей сетки. Плюс толщина подстилающего слоя 60 мм из песка и 80 мм из гравия, шлака и мелкофактурной щебенки. Итого: общая толщина «плавающего» пола 100-140 мм.

После определения общей толщины конструкции пола, считая от плиты перекрытия, можно приступать к разметке уровня стяжки.

Если вы планируете делать стяжку во всей квартире, то промерять уровень пола нужно сразу во всей квартире. Сама стяжка должна быть сделана в один уровень по всей комнатам квартиры, за исключением балкона, ванны и туалета. Они могут не входить в общий уровень из-за своих порогов.

Плиты перекрытий в квартире могут лежать не горизонтально, а с уклоном. Также могут быть перепады уровня пола в разных комнатах. Чтобы это выявить нужно, сделать предварительный промер всей квартиры. Промер уровня пола, делается, с целью определить наивысший уровень существующего пола.

Предлагаем ознакомиться: Правила монтажа профнастила на крышу

Примечание: Если вы делаете стяжку в отдельной комнате, то в комнате также нужно выявить наивысшую точку пола.

Начинаем разметку уровня стяжки с промера уровня полов.

Маяки для полусухой, цементно-песчаной и бетонной стяжки пола

Для выравнивания стяжек из цемента и песка используют несколько вариантов маяков.

Вариант 1 — «Профиль на основании из раствора»

Самый распространенный – гипсокартонный профиль (27Х28мм). Его устанавливают в перевернутом виде на подставки из деревянных брусков, кирпича, холмов из раствора.

Закрепляют профиль на подставках с помощью гипса (алебастра)  или цементно-известкового раствора. Цементно-песчаный раствор использовать не рекомендуют из-за того, что он долго сохнет, и придется ждать 2-3 дня, чтобы продолжить работы.

Маяки на основаниях из раствора — для усиления прочности таких маяков берут по 2 профиля и вкладывают друг в друга

К дальнейшим работам можно приступать только тогда, когда все высохнет. Вместо профилей при данных видах стяжек используют даже обычные трубы, которые после выравнивания убирают и используют по назначению.

Вариант 2 — «Профиль на саморезах»

Для этого в поверхность основы через 20-30 см вбиваются дюбеля. На них с помощью саморезов крепятся профили для маяков. Поскольку саморезы легко регулируются, выставить необходимый уровень не составит труда. Для осуществления стяжки по грунту можно забить по площади поверхности деревянные бруски, а в них вкрутить шурупы.

Эти колышки приблизительно должны быть 1,5х1,5 см, а длиной 14-15 см. В них вкручивают саморезы (91 мм), которые потом выставляют по уровню. Сначала это делают с крайними точками, потом со средними.

Установка штыревых маяков — сверху прикручиваются направляющие

Вариант 3 — «Комбинированный»

На полу-основании через1 мпросверливаются отверстия и забиваются дюпеля. Далее закручиваются и выставляются по уровню саморезы. По центру между саморезами укладывают горку из раствора, она должна быть чуть выше уровня саморезов. Потом с помощью рейки или того же правила раствор вдавливается до нужной высоты.

Вариант 4 — «Деревянные бруски»

Этот способ уже можно назвать «старинным». Вместо профилей раньше использовали деревянные бруски с толщиной стенки30 мм. Перед тем, как использовать такие маяки для цементно-песчаной стяжки, их старательно вымачивают, иначе они могут отрицательно повлиять на цементную стяжку.

Вариант 5 — «Маяки из раствора»

Установить шурупы на расстоянии, равном длине маяка. Между шурупами натягивают проволоку в несколько рядов. Вдоль проволоки выкладывают цементно-известковый раствор, формируют из него нечто вроде стенки. Берут длинную рейку  и, двигая нею перпендикулярно натянутой проволоке, касаясь при этом шурупов, выравнивают горизонтальную площадку, которая послужит в дальнейшем маяком. Прежде чем приступить к дальнейшим работам, таким маякам нужно дать высохнуть. Зато они имеют преимущество: их не нужно демонтировать.

Вариант 6 — «Для полусухой стяжки»

Существует вариант, при котором полусухую стяжку проводят практически без маяков. Для этого в углах помещения уже на подготовленной поверхности засыпают две кучи раствора и формируют из него площадки согласно с необходимым уровнем. Расстояние между такими площадками должно быть не большим, чем длина правила. После того, как такие маяки высохнут, пространство между  ними заполняют раствором и выравнивают правилом,  ориентируясь на них.

Маяками при полусухой стяжке пола могут служить утрамбованные и выровненные уровнем горки раствора

Вариант 7 — «Для плавающей стяжки»

Так называют цементно-песчаную стяжку, уложенную на слой пенопласта. Такой вариант позволяет дополнительно утеплить пол. При такой стяжке удобнее использовать саморезы, закрученные в пол-основание. Сверху них укладывается пенопласт, в местах крепления саморезов его протыкивают. После заливки стяжки, выравнивания пола, его высыхания такие маячки выкручивают, а отверстия заполняют раствором.

Это касается и других типов маяков, используемых при мокрых стяжках. После того, как стяжка засохнет, их нужно демонтировать, а борозды затереть раствором.

Реперы

Это штыревые маяки профессионального типа, которые используются при монтаже наливных полов. Они представляют собой небольшой высоты конструкции, имеющие три «ножки», а в центре – стержень из металла. Таким образом, они напоминают треногу. Высоту центрального штыря можно по мере необходимости регулировать.

Репер

Установка таких маяков производится с шагом 1 м в шахматном порядке. Они не так просты в использовании, как кажутся, и относятся к профессиональному типу оборудования. Их рекомендуется использовать только опытным мастерам. Как правило, такие маяки удаляются сразу, как только было произведено выравнивание основания до нужного уровня.

Репер считается оригинальным и профессиональным маяком, который используется под наливной пол

Строительная нить может сослужить хорошую службу при установке реперов. Ее натягивают вдоль стены – таким образом получается специальный ориентир, который поможет выставить нужную высоту маяков. Нить поможет добиться идеально ровного готового основания, так как она не станет причиной погрешности, вызванной микронеровностями чернового основания, ведь находится в подвешенном состоянии.

Инструкция по использованию реперов

Установка профессиональных маячков для обустройства наливного пола состоит всего из 2 основных этапов: сначала выполняется разметка, после чего по основанию выставляются непосредственно маячки.

Разметочные работы

На этом этапе вам понадобится лазерный нивелир. При отсутствии такого инструмента можно обойтись простым гидравлическим уровнем.

Лазерный уровень

Выполнение разметки

Работать с лазерным уровнем удобнее, быстрее и проще: определяется наивысшая точка основания и выполняется разметка. Работа с гидравлическим аналогом потребует немного больших усилий. При желании гидроуровень можно даже сделать самостоятельно: прозрачная капроновая либо силиконовая трубка заполняется водой, концы изделия закручиваются или глушатся и самодельный инструмент применяется по назначению. Чтобы наполнить трубку жидкостью, поместите один конец изделия в емкость с водой и сделайте втягивающее движение с другой стороны.

Видео — Гидроуровень. Принцип работы

Воды должно быть столько, чтобы примерно по 30 см длины трубки с каждой стороны остались незаполненными. Наполнив трубку, перегните либо временно заглушите ее концы. Использование гидравлического уровня требует обязательного наличия помощника.

Принцип разметки с помощью гидроуровня

Сделайте на одной из стен помещения первоначальную отметку, выбрав требуемую высоту. Один из исполнителей сверяет уровень воды в нивелире с поставленной меткой, а второй мастер в это время приставляет конец инструмента к другой части стены, выдерживая одинаковый уровень. Выровняв уровень жидкости в инструменте с начальной точкой, сделайте на другом конце приспособления отметку, соответствующую местонахождению воды. Метки будут расположены на одном уровне по отношению к основанию и друг другу.

С помощью уровня выставьте метки по всему периметру помещения. Соедините готовые ориентиры горизонтальной линией. В результате вы получите ровную по отношению к земле плоскость. При необходимости линии можно опустить либо поднять на желаемый уровень посредством измерительной рулетки.

Закончив разметку, найдите наивысшую точку основания. Для этого опустите линии на стенах на нужную высоту, ориентируясь на выбранную толщину обустраиваемой наливной конструкции. В результате вы сможете зрительно обнаружить наивысшую точку. Если перепады не так выражены, просмотрите поверхность при помощи строительной нити, прочной лески либо другого подходящего приспособления. Чтобы это сделать, протяните между стенами помещения нить. Так вы установите поверхность будущего основания и сможете определить толщину заливки по всей площади.

Цена на лазерный уровень

строительный лазерный уровень

Установка маячков

Установка маяков

Мачки устанавливаются в соответствии с метками, сделанными на предыдущем этапе. Чтобы правильно соотнести изделия между собой, можно использовать либо строительный уровень подходящей длины, либо обыкновенную леску – достаточно натянуть ее между стенами помещения по меткам. Второй метод гарантирует более высокую точность выполнения работы.

Грунтование пола

Специальной предварительной подготовки основания, за исключением упомянутой ранее грунтовки, не требуется. Главное, чтобы маячки устойчиво стояли на поверхности. Подкручивая центральный штырь, мастер подгоняет верхнюю часть каждого маяка на нужную высоту. В данном случае – до натянутой лески. После этого можно приступать к заливке выбранной смеси.

После установки маяков можно замешивать и заливать смесь

Удачной работы!

Рассмотрим более подробно разновидности маячков

Это старый метод выравнивания. В современном мире его практически не применяют из-за низкой эффективности. Бруски выбирают размером 30х30 мм и крепят с помощью саморезов

Наиболее распространённый вид маяков-это применение металлического профиля. У него низкая прочность, поэтому его крепят при помощи штукатурки. Штукатурка наносится небольшими кучками, на которые и крепится профиль. Профессиональные строители применяют именно эту технологию. Также помимо штукатурки используют гипс для крепления, саморезы или подставки. При использовании гипса, необходимо работать в несколько раз быстрее, так как гипс быстро схватывается.

Подставки имеют ряд недостатков: трудности с подбором подставок, так как они имеют разную толщину, на работу уходит много времени, подставки не устойчивы, их необходимо фиксировать.

Мокрая стяжка

Под мокрой стяжкой подразумевается крепление профиля на штукатурку или гипс.

Сухое выравнивание пола

Такие маяки используют в работе опытные мастера. Внешне они похожи на стул с тремя ножками. Чаще всего их применяют для самовыравнивающих смесей.

Лаги

Лаги-это небольшое сооружение, на которое выкладывают деревянный вентилируемый пол. Лаги служат маяками.

Маячки из раствора

Эта технология не хуже вышеописанных. В пол вкручиваются саморезы, на них наматывается по периметру проволока и далее наносится раствор, нанесение только по натянутой проволоке. Как только раствор застыл, проволока и саморезы не вытаскиваются, они становятся частью стяжки-это является преимуществом. К тому же, не нужно будет замазывать отверстия после извлечения маячка. Недостаток один-понадобится много времени.

Линейные параметры создаваемой системы маяков

Каких правил следует придерживаться при размещении системы маяков на поверхности пола:

• Прежде всего – направление. Как правило, всегда (за редким исключением) направление линий маяков или устанавливаемых направляющих – параллельно длинной стороне комнаты, т.е. именно так, как будет проводиться ее заливка. Если конфигурация комнаты потребует изменений направления заливки на завершающем ее этапе, то и система маяков может повторять эту схему.
• Расстояние от крайней направляющей до параллельной  стены не должно превышать 250 ÷ 300 мм. Если это не соблюсти, при заливке вдоль стены могут появиться участки с пониженным уровнем – провалы, которые придется подливать дополнительно.

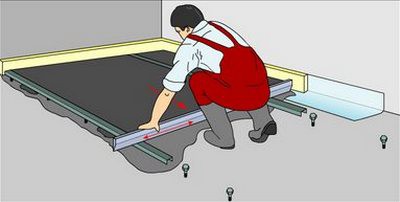

Правило должно свободно перемещаться по направляющим с определенным запасом по бокам

Расстояние между соседними линиями маяков – в принципе, произвольные. Они примерно равномерно распределяются по ширине помещения, но с таким учетом, чтобы правило, которым будет проводиться разравнивание стяжки, выступало с обеих сторон от линий маяков на 150 ÷ 200 мм.

Существуют в этом вопросе, конечно, и исключения. Так, например, для укладки сухой стяжки может потребоваться и 6 ÷ 7 опорных направляющих на 3 метра ширины комнаты, независимо от длины имеющегося правила.

Этапы проведения подготовительных работ

Выравнивание чернового основания предполагает отсутствие любого напольного покрытия. После проведения демонтажных работ вскрываются разного рода повреждения, поражения, перепады в плоскости и по уровню. Если сохранить подобные неисправности, то последующий выравнивающий слой ситуацию исправит лишь на какое-то короткое время. Поэтому подготовительный этап не ограничивается одним снятием отделочного материала и оставшегося мусора.

Подготовительный этап

Перед тем, как установить маяки для стяжки пола, нужно правильно оценить ситуацию относительно уровня и ровности основания по плоскости. Это возможно только после удаления всех отслаивающихся материалов и слабых участков. Последние нужно либо демонтировать, либо закрепить в случае с половой доской.

Все повреждённые участки необходимо подготовить к реставрации. К таковым относятся трещины на бетоне. Их нужно расшить, обеспылить, обработать грунтовочным составом. В завершение заполнить ремонтным составом. Для профилактики дальнейшего расширения бетона поперёк шва формируют углубления под армирующие стержни.

Армирование трещинИсточник www.ivd.ru

Лучшим вариантом будут заготовки с нанесённой резьбой. Чтобы не искать их в продаже, можно взять оцинкованные саморезы, от которых потом откусывают шляпки.

На деревянном полу расколы нужно просушить, подготовить максимально идентичную по природе и размеру щепку, вставить её в зазор. Для надёжной фиксации можно использовать столярный клей либо ПВА строительный/универсальный.

Жировые и масляные пятна необходимо устранить спиртосодержащими растворителями либо специальными строительными обезжиривателями. Выступающие участки шлифуют крупнозернистым абразивом. Если выделяется железная арматура, то рекомендуется после устранения ржавчины нанести на металл антикоррозионный состав.

Нередко вне зависимости от природы чернового пола после снятия финишной отделки выявляются очаги биологического поражения. Перед тем, как установить маяки на пол для стяжки, подобное «заболевание» подлежит обязательному «вылечиванию». Здесь нужно использовать две типа средств: уничтожители, защиту. Некоторые производители предлагают приобретать сразу оба средства, чтобы не искать их по отдельности.

Средства в удобной тареИсточник stroyleto.ru

Первые наносят на поражённый участок, выдерживают рекомендуемое изготовителем время, проводят механическую очистку основания. При необходимости процедуру повторяют. В завершение проводят профилактическую обработку увеличенного по площади места защитными антисептическими составами.

Далее черновое основание полностью покрывают грунтовкой с целью укрепления, обеспыливания поверхности и снижения впитывающей способности пола в случае необходимости. После высыхания обработки устраивается гидроизоляция. Под сухую стяжку достаточно технической плёнки толщиной 150-200 микрон.

Во влажном помещении при любом выравнивании наносится слой гидробарьера обмазочного типа. Дополнительно под раствор можно уложить полиэтилен с заходом на стены высотой, равной толщине стяжке. Швы между полотнами образованы нахлёстом на 20 см, их обязательно герметизируют путём проклеивания сантехническим скотчем или универсальным двухсторонним (самый надёжный – на битумной основе). По периметру прокладывают демпферную ленту.

Готовое основание под выравниваниеИсточник vbud.in.ua

Нулевой уровень

Перед тем, как выставить маяки для стяжки тёплого пола, кроме подготовки основания нужно выставить горизонтальный ориентир. Под нулевой точкой подразумевается наивысший участок пола относительно уровня. Для её определения проще воспользоваться лазерным, можно гидравлическим. За отсчётную единицу обычно берут 1 метр. Сначала его отмеряют по всему периметру, отражая результаты на стенах. По самой высокой метке выставляют сплошную линию. По ней отслеживают наличие выступов по всему полу. Если их нет, то снизу наносят окончательный ориентир.

Здесь кроме рельефности чернового основания необходимо учесть высоту выравнивающего состава. Например, сухая стяжка из керамзита может составлять 40 см, а цементный раствор всего 3 см. То есть окончательный результат под установку маяков будет выше ориентира на высоту ровнителя.

Определение ровности лазерным уровнемИсточник interpol16.ru
