Как сделать лобзиковый станок своими руками: раскладываем по пунктам

От механического лобзика до электрического один шаг

Как бы то ни было, но мускульный привод не может предоставить самого главного – равномерности хода пильного полотна. Эта задача решается просто – вместо ножного привода необходимо установить электрический привод. В его качестве можно использовать электрическую дрель со встроенной функцией регулировки числа оборотов.

Кстати, принимая решение о создании такого станка надо быть готовым к проведению расчетов по длине рычагов, размера маховика и пр. Но можно поступить проще, найти соответствующие чертежи на специализированных форумах.

Ленточный лобзиковый станок

Большую часть деталей, которые будут использованы при сборке такого станка, можно выполнить из дерева и других материалов. Главная деталь – станина, от качества ее изготовления во многом зависит качество обрабатываемых заготовок.

Для изготовления этого, ключевой составляющей любого станка, можно использовать металлопрокат, например, равнополочный уголок или 18 мм фанеру. На самом деле, подробная спецификация на материалы и покупные детали должна быть собрана и изложена в рабочей документации на лобзиковый станок.

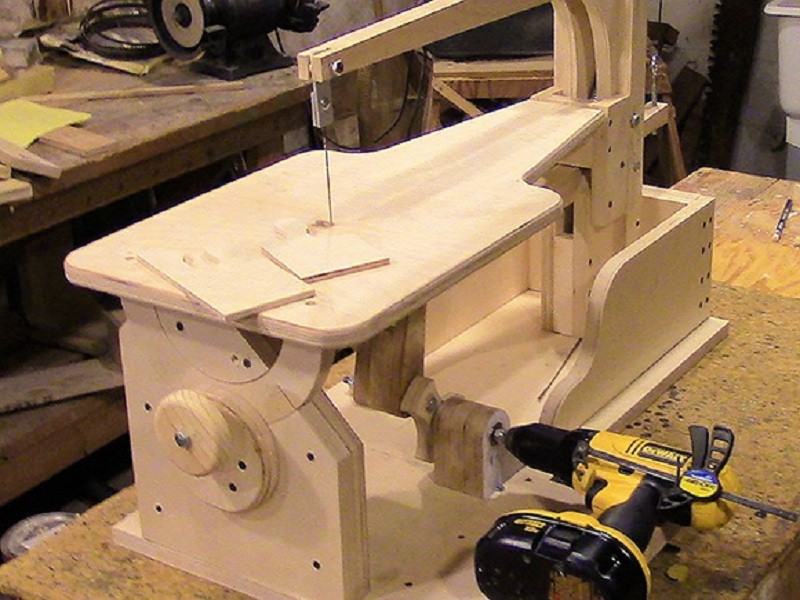

Если принято решение изготовить стационарный лобзик из древесины, то необходимо приготовить запас саморезов и клея, которым желательно промазывать места соединения разных деталей. После сборки станина недолжна, иметь никаких зазоров (люфтов). От этого зависит точность работы оборудования.

На самом деле, нет смысла приобретать такой материал на рынке, можно использовать остатки старой мебели.

Для изготовления кривошипно-шатунного механизма целесообразно использовать заготовки, вырезанные из фанеры толщиной в 10 – 12 мм. Вращение должны обеспечить подшипники качения, которые необходимо установить по концам осей и стоек.

Для создания опоры под маховик стойки необходимо связать между собой.

Для соединения маховика с рычагом применяют маховик. Его изготавливают из той же фанеры. Тяги для  соединения с рычагами используют металлические.

Рычаги должны перемещаться свободно, натяжение полотна не должно изменятся. Для обеспечения ровности хода и стабильности работы оси вращения смазывают смазкой типа солидол.

Другой не менее важный узел – рабочий стол. Его также можно изготовить из фанеры.

Таким образом, для изготовления лобзикового станка можно использовать фанеру, которая заметно снизит стоимость изготовления оборудования.

Лобзиковый станок из электролобзика

Далеко не у каждого возникает потребность в регулярном проведении декоративных фигурных распилов. Зачастую, для решения подобных задач, домашним мастерам хватает обычного ручного электрического лобзика. Не каждый захочет приобретать громоздкий и довольно дорогостоящий аппарат для единовременного использования и дальнейшего сбора пыли. Все же, в быту, порой появляется работенка, требующая максимально точного и аккуратного распила. В таком случае, можно собрать достаточно простой станок из электролобзика своими руками, используя минимальный набор материалов и немного фантазии.

На сегодняшний день, в сети представлено множество разнообразных вариантов исполнения настольного лобзика, разной степени сложности и эффективности. Пересмотрев десятки изделий, мы остановились на самой интересной и одновременно простой сборке, отвечающей главным требованиям к качеству распила. Собрать подобный лобзиковый станок из ручного электролобзика своими руками, сможет даже новичок, имеющий в распоряжении необходимый инструмент. Для сборки потребуется:

1. Лист ДСП (3 шт): 600x400x20 (длина, ширина, высота)
2. Пружина
3. Профильная труба (1.5 м): 30x30x2 (длина, ширина, толщина)
4. Электролобзик
5. Плоские шайбы (4 шт)
6. Болты для шайб и соединений
7. Саморезы для сборки столешницы

Приведенные выше значения указаны с запасом. При сборке станка, руководствуйтесь своими предпочтениями и логикой.Требуемые инструменты:

• Пила
• Сварочный аппарат
• Болгарка с диском по металлу
• Шуруповерт

Собрав весь необходимый арсенал, можно смело приступать к действию. 1.Первым делом следует собрать основу будущего станка. Для этого Берем 3 заготовленных листа ДСП или другого, достаточно толстого древесного материала и делаем из них конструкцию, похожую на букву “п”. Фиксируем по краям саморезами. Для большей надежности и устойчивости, можно сделать заднюю стенку.

2. По центру поверхности собранной столешницы намечаем будущие отверстия для пилки и нескольких креплений для лобзика. Для этого снимаем с электролобзика подошву, прикладываем её противоположной (не плоской) стороной к будущему месту крепления и делаем несколько точек через пазы подошвы. На данном этапе необходимо соблюдать точность, так как, устанавливаемый снизу лобзик должен иметь максимально точное, перпендикулярное расположение боковым граням стола, во избежание перекоса пилки при дальнейшей работе. Отмеченные точки, просверливаем сверлом на 3-4 мм, а центральную (для пилки) на 10 мм. Как на нижеприведенных фото.

4. Перед установкой собранной конструкции натяжителя к поверхности столешницы, обязательно убедитесь, что конец стрелы располагается прямо над отверстием, просверленным под пилку. Если верхнее крепление будет сильно уходить в сторону, пилка будет часто рваться, осложняя процесс выпиливания. Когда будет выверено идеальное расположение натяжителя, крепим конструкцию к столешнице болтами.

5. Поскольку электролобзик не приспособлен к работе с тонкими пилками, изготавливаем для него простой крепеж-переходник. Для этого берем старое пильное полотно, стачиваем болгаркой зубья, обрезаем по длине до 3-4 см и привариваем к концу обычную гайку, в которую и будет зажиматься станочная пилка при помощи второй гайки и болта.

При изготовлении подобного переходника, обратите особое внимание на его длину. Если она будет слишком большой, гайка будет биться о дно столешницы, что может привести к поломке инструмента

6. Когда пилка зажата в обоих креплениях, остается только произвести её натяжение и приступать к работе. Реализация подобной функцию проста. Крепим пружину к задней части подвижного рычага при помощи болта и гайки, а противоположную часть фиксируем к столешнице на необходимую длину. Определить натяжение очень легко. Для этого достаточно провести по пилке пальцем, как по гитарной струне. Высокое звучание будет означать, что устройство пригодно к работе.

На данносм этапе, сборка элементарного устройства считается завершенной. Чтобы более доходчиво понять, как из лобзика сделать станок, рекомендуем посмотреть следующий видеоролик.

Порядок сборки лобзика

Собирать электрический лобзик можно разными способами. При этом используются различные материалы и инструменты.

Как переделать ручной лобзик

Чтобы переделать ручной инструмент, вначале нужно изготовить рабочий стол. Для этого допустимо воспользоваться листом металла или фанеры. В нем нужно вырезать отверстия для крепления.

Затем поместить сооружение на обычный стол и собрать направляющие рейки. На основе нужно закрепить заводское устройство. Для снижения вибрации стоит использовать резиновую прокладку.

Самодельный электролобзик из полистирола

Для этого приспособления нужно взять лист фанеры, деревянный брусок, металлический лист, клеммы для фиксации проводов. Также в комплект должен входить двигатель, лист гибкого пластика, ПВХ-труба.

1. Для начала нужно сделать ручку из отрезка трубы.
2. Затем необходимо изготовить подвижный шток и фиксатор полотна. Его делают из длинной полоски металла.
3. В готовое крепление нужно поставить пилку и сделать сквозное отверстие для крепления болтом.
4. Пильное полотно нужно прикрепить к сооружению направляющей. Ее можно сделать из прямоугольных металлических пластин.
5. Затем плоскогубцами требуется согнуть центральную часть в плоский паз.

На конце штока нужно осторожно загнуть металл, чтобы получить своего рода петлю. В нее необходимо вставить кривошипно-шатунный механизм

В качестве подставки для двигателя нужно использовать деревянный прямоугольник.

Сделать качественный электролобзик можно из компрессора холодильника

Из компрессора холодильника

Простым вариантом изготовления электролобзика станет применение компрессора холодильника. Перед разбором нужно слить масло. Для этого в торце необходимо сделать небольшие отверстия. Со второй стороны нужно обрезать корпус.

1. Для демонтажа цилиндрической головки следует открутить 4 болта.
2. В торце поршня просверлить 2 отверстия на глубину 1 см.
3. Затем болтами прикрепить к этой области специально сделанную головку для фиксации лобзиковой пилки.
4. На следующем этапе к корпусу компрессора можно прикрепить стол.

Самодельный лобзиковый станок из дрели

Корпус этого устройства можно сделать из швеллера, а крышку — из листовой стали. В качестве переходника нужно использовать втулку. На одной стороне ее следует расточить по диаметру обоймы подшипника, на второй — по наружному диаметру корпуса дрели.

На сам корпус нужно сваркой прикрепить переходник. После чего необходимо разметить и сделать резьбу. Она нужна для станочных ручек и болтов, которые фиксируют стойки. На шестерной оси требуется сделать сквозное отверстие, а на торце — выбрать пазы. Это поможет скрепить вал и шестеренку.

Устройство можно сделать из дрели

Электролобзик из швейной машины

Это самый простой вариант изготовления устройства. Швейная машинка обладает похожим принципом действия. К тому же в ее конструкцию входит стол, который представляет собой базу прибора.

Такой инструмент требуется оснастить регулятором хода пилки. Для изготовления устройства потребуется небольшая модернизация. Для начала требуется снять фрагмент, который отвечает за плетение нитей. Затем нужно открыть верхнюю панель и расширить паз до размеров пилки.

Также потребуется немного изменить пилу для лобзика. Ее нужно подрезать по размеру самой длинной иголки. Чтобы не требовалось делать переходник, нужно сточить резцы сверху. В конце требуется установить резак в держатель для игл.

Для изготовления устройства можно воспользоваться швейной машинкой

Варианты изготовления настольного лобзика

Настольные приспособления такого плана могут быть сделаны как с нуля, так и посредством доработок уже имеющихся устройств.

Вариант 1

Чтобы изготовить новый настольный механический лобзик, требуется предварительно обзавестись следующими инструментами и расходными материалами:

• дюралевой трубой;
• пластиковой основой;
• струбцинами;
• винтами;
• медным листом;
• дрелью.

Сперва выполняем подготовку каркаса, для этой цели хорошо подойдет дюралевая труба. В процессе изготовления каркасной рамы должен быть предусмотрен проход, через который прокладывается электропровод, что будет обеспечивать инструмент электропитанием. При помощи медного листа изготавливается П-образная рамка, которая затем прикрепляется непосредственно на каркас. На участке, где каркас соединяется с рукояткой лобзика, выполняется прикручивание рамки при помощи винтов.

Затем берем пластиковую основу для просверливания в ней отверстий и крепежных прорезей. На подготовленной основе закрепляем лобзик таким образом, чтобы в сделанном отверстии пилка могла свободно пройти. Струбцинами, прикрепляем готовое приспособление на плоскую поверхность, к примеру, на стол.

Вариант 2

Для изготовления лобзика можно использовать швейную машину, в ремонте которой нет необходимости. Чтобы сделать такой инструмент понадобятся следующие материалы и инструменты:

• ножная или ручная модель швейной машины;
• ножовочное полотно;
• надфиля;
• электродрель.

Выкручиваем из нижних частей конструкции машинки все болтовые крепления, полностью снимается вся рабочая система с нитью. Производим удаление металлического крепежного стержня путем выбивания и снимаем приводной вал. Выкручиваем еще 2 болта и делаем разбор панели, которая закрывает швейную машину, ее съем осуществляется довольно просто. Аккуратными движениями удаляем швейную иглу и приступаем к работе.

В первую очередь выполняем работы с прорезью для иглы. Расширяем ее до таких размеров, чтобы туда могла поместиться пилка. С этой задачей поможет справиться надфиль. Выбирать его следует исходя из размеров ножовочного полотна. Старайтесь максимально точно сделать подгон размера прорези под пилку. Расточив разъем, можно установить полотно на место бывшего иглодержателя. И в завершении, проворачивая колесо необходимо проверить несколько моментов, чтобы:

• не было соприкасания пилы, панели и прижимной лапки;
• было свободное прохождение фанеры под пилой в верхнем положении;
• протяжка материалов осуществлялась гладким движением без рывков.

Инструкция по сборке

Лобзик изготавливают из компрессора холодильника, обычной дрели. Привести в движение режущее полотно можно при помощи двигателя от стиральной машины. Другой вариант — использование ручных электролобзиков, старых швейных машинок. На рисунке представлен чертеж конструкции.

Как переделать ручной лобзик

В первую очередь изготавливается стол. Для этого используется лист толстой фанеры или металла. В нем выпиливаются сквозные отверстия для режущего полотна, крепежей. Через них помещенный снизу ручной агрегат фиксируется к опорной конструкции. Далее лобзиковый стол закрепляется на любом устойчивом деревянном столе. Добавляются направляющие рейки.

При необходимости станок можно быстро разобрать.

Стандартное устройство комплектуется пружинами, обеспечивающими пилке требуемый уровень натяжения. Не обойтись без коромысла, один его край находится под натяжением пружин, второй обеспечивает крепление к режущему элементу лобзикового станка. Можно зажать полотно и между двумя направляющими валиками.

Перед началом работы на самодельном лобзике обязательно отключают маятниковый ход.

Станок из швейной машины

Лобзик из швейной машины содержит регулятор хода пилки, обеспеченный переключателем скоростей на оборудовании.

Для изготовления снимают механизм плетения нитей. В большинстве конструкций он помещается снизу. Отвинчивают болты, выбивают шплинт, снимают приводной вал, ведущий к узлу плетения нитей.

Затем открывается верхняя защитная панель, расширяется паз, по которому перемещалась игла, до параметров ширины пилки. Пилы для лобзика немного видоизменяют: подрезают согласно размерам самой длинной иглы, которая могла бы быть установлена на аппарате. Чтобы не делать переходник для фиксации режущего элемента на посадочное место, стачивают верхние резцы, делают острой нижнюю часть полотна. В иглодержатель устанавливают резак. После этого приступают к выпиливанию заготовок.

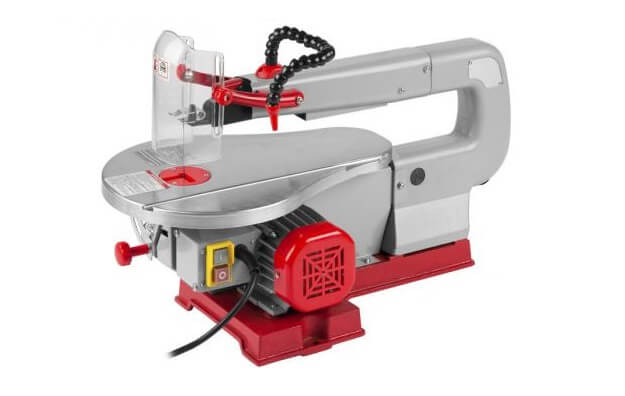

Недорогие станки с высокой погрешностью

Для самостоятельного изучения тонкостей работы на лобзиковом станке и проведения не особо крупных бытовых работ, обратите внимание на самые доступные модели. Ни одна из погрешностей здесь не носит критического характера

Всё настраивается, подтягивается, усиливается. В процессе подготовки и обслуживания станка нарабатывается бесценный опыт. В этой категории главное – чётко следовать рекомендациям производителя и внимательно отнестись к подготовке первого рабочего пуска.

Калибр ЛЭН-90 – от 3 400 руб.

После затяжки крепежей и коррекции натяжения пилки, проблема ощутимой вибрации не уходит. Не поможет и жёсткая фиксация станины к поверхности стола. К тому времени, как начинающий пользователь решается искать проблему, копая глубже, люфт осевых втулок становится сильнее и рвутся все закупленные пилки. Вопрос с втулками решается их заменой на подшипники. Сэкономить на штифтовых пилках можно, заменив оба штифтовых крепления на покупные либо самодельные узлы для фиксации прямых пилок. При этом изделия, вырезанные на этом этапе, после ручной обработки принимают вполне достойный вид. Технические характеристики станка Калибр ЛЭН-85

Характеристики	Значения
Максимальная толщина заготовки, мм.	40
Частота движения пилки, движ./мин.	1 450
Обрабатываемые материалы	Мягкие породы древесины
Вес, кг.	12
Мощность, Вт	90
Родина бренда/страна производитель	Россия/Китай

ЗУБР ЗСЛ-90 – от 4 398 руб.

Вибрация станка мешает выполнению точных задач. Подтягивание ослабленного крепежа и подкладывание демпферных элементов под соединения не дают ожидаемого эффекта. Но дребезжащий штампованный стол не может быть причиной вибрации, поэтому следует смотреть на крепление мотора и элементы привода. Теоретически я допускаю вероятность сборки станка с бьющими валами и шкивами, но на практике сталкивался только с неправильной фиксацией маховика. Ослабляете винт крепления, выставляете маховик без натяжения, закручиваете винт обратно. В 98 случаях из 100 регулировка положения избавляет ваш новый станок от вибрации. Оставшиеся 2% приходятся на заводской брак деталей привода, который устраняется в рамках гарантийных обязательств. Технические характеристики станка ЗУБР ЗСЛ-90

Характеристики	Значения
Максимальная толщина заготовки, мм.	50
Частота движения пилки, движ./мин.	1 450
Обрабатываемые материалы	Массив и фанера, пластик, тонкий алюмин.ий
Вес, кг.	14.7
Мощность, Вт	90
Родина бренда/страна производитель	Россия/Китай

Обзор станка от магазина «220 Вольт»:

Кратон WMSS-11-02 – от 6 272 руб.

Все преимущества недорого станка портит необходимость применения штифтовых пилок. Выход – установка самодельных винтовых держателей для прямых расходников, но в таком случае пользователь лишается заводской гарантии. Предлагаю компромисс: в двух резьбовых шпильках подходящего размера высверлить по трёхмиллиметровому отверстию – в них вставляются концы обычной пилки и обжимаются гайками. При наличии одной пары шпилек, на замену пилки вам потребуется минута. Эффективность работы сохраняется, условия соблюдения инструкции не нарушаются.Технические характеристики станка Кратон WMSS-11-02

Характеристики	Значения
Максимальная толщина заготовки, мм.	50
Частота движения пилки, движ./мин.	1 400
Обрабатываемые материалы	Массив и производные из древесины
Вес, кг.	17
Мощность, Вт	85
Родина бренда/страна производитель	Россия/страны ЮВА

На следующем видео автор с помощью этого станка выпиливает декоративную безделушку:

Dremel Moto-Saw (MS20-1/5) – от 6 403 руб.

Отрицательные моменты владения Moto-Saw – высокая стоимость специальных расходников и невозможность самостоятельного ремонта инструмента. На деле, мин.усы оборачиваются плюсами, например, конструкция штифтов у полотна с маркировкой S50 позволяет выполнять боковой рез. Что снимает ограничения по длине обрабатываемой заготовки. В конструкции станка отсутствуют узлы, которым могут понадобиться пользовательские настройки и обслуживание. Допускаю, что кому-то будет мешать пронзительный звук работающего инструмента, но высокая скорость хода пилки позволяет мириться и с этой особенностью. Технические характеристики станка Dremel Moto-Saw (MS20-1/5)

Характеристики	Значения
Максимальная толщина заготовки, мм.	18
Частота движения пилки, движ./мин.	1 500 — 2 250
Обрабатываемые материалы	Древесина, ПВХ, мягкие металлы
Вес, кг.	1.1
Мощность, Вт	70
Родина бренда/страна производитель	США/Китай

Автор видео делится впечатлениями о покупке данного аппарата:

Как выбрать лобзиковый станок?

Большинство при покупке данного устройства обращает внимание на мощность привода, но помимо этого показателя существуют и другие важные нюансы. Решая, какой лобзиковый станок лучше взять для дома, советуем посмотреть следующий список критериев:

1. При обработке разных материалов лучше иметь оборудование с переключателем частоты движения пилки (400-2250 движений в минуту).
2. Сразу прикиньте толщину разрезаемых заготовок, она может варьироваться 18-50 мм.
3. Желательно для дома покупать лобзиковые станки мощностью от 150-200 Вт.
4. Поворотный стол разрешает резать листы под наклоном.
5. Настройка высоты стола помогает продлить срок эксплуатации пилки, используя помимо центральной части и периферийные участки инструмента.
6. Наличие дополнительных опций (подсветки, гибкого вала, прижимных устройств, компрессора) делает работу комфортнее и легче.
7. Вид фиксации инструмента – профессиональные станки имеют быстрозажимный крепеж и вариант установки для безштифтовых пилок.
8. Чем тяжелее станина, тем она устойчивее и ниже вибрация.

Пилки для лобзикового станка

Простой с виду инструмент имеет несколько разновидностей. Существуют нюансы, влияющие на скорость, качество резки и долговечность. Рассмотрим пилки, которыми может оснащаться домашний настольный лобзиковый станок:

1. Штифтовые пилки – менее прихотливые, легко устанавливаются, рекомендуются для простой работы.
2. Безштифтовые пилки – хуже фиксировать в зажимном узле, но их легче продевать в тонкие прорези при работе со сложными узорами.
3. По форме зубьев – со сдвоенными зубьями, с обратным зубом, корончатые, с пропущенным зубом, спиральные, стандартные. Для простого пила берут стандартное полотно, корончатые зубья подходят для реза плотного материала, спиральные – для выполнения плавных и филигранных изгибов.
4. Количество зубов на дюйм (TPI). Инструмент с меньшим числом TPI режет медленнее, но обеспечивает лучшее качество раскроя и гладкую линию среза.

Модели на 3 кВт

На 3 кВт настольный электролобзик своими руками сделать довольно просто. Специалисты рекомендуют использовать стойки с широкими упорами. Фиксаторы нужно устанавливать только после центрального узла. Пилку для модификации можно подобрать на 1.2 мм. Некоторые эксперты отверстие делают после установки рамы. В данном случае опоры припаиваются по сторонам от стола.

Далее важно оценить размер шпинделя. Мотор целесообразнее использовать с системой защиты и кожухом

Также стоит отметить, что большой популярностью пользуются коллекторные устройства, которые работают при частоте 45 Гц. У них низкий расход энергии, и они не перегреваются. Для фиксации заготовок применяются держатели. Оптимальная высота шпинделя равняется 15 см. Также стоит отметить, что есть модели с настроечными пластинами. Для управления стойкой используется маховик. Для установки блока управления имеется обычный контроллер.

Другой вариант

Этот вариант состоит из таких частей:

1. Станина, выполненная из ДСП.
2. Трубка для пылесоса.
3. Ламинированная фанера для крышки станка.
4. Конфирманты.

Есть второй вариант стационарного приспособления для работы с древесным материалом, который собирается из большего количества запчастей, но изготовить его не составит труда. Станина изготавливается из ДСП и состоит из задней стенки и двух боковин. Чтобы было нетрудно добраться до кнопки включения, передняя стенка у станка отсутствует.

В задней стенке необходимо своими руками высверлить отверстия для трубки пылесоса и шнура. Крышка для станка можно изготовить из ламинированной фанеры толщиной 10 миллиметров. Всю конструкцию можно стянуть конфирмантами. Лобзик можно закрепить таким же способом, как описано выше, в первом случае.

На станке, выполненном по этому варианту можно обрабатывать более массивные заготовки, однако,при выполнении работе с толстой заготовкой пила лобзика может уходить в обе стороны и отклоняться назад. При этом ухудшается точность реза. Этот недостаток легко можно устранить своими руками, установив на самодельный станок кронштейн, который будет служить упором.

Пила лобзика при этом будет двигаться между двумя 11-миллиметровыми подшипниками, которые необходимо прикрутить винтами к Г-образной полосе, выполненной из стали. Тыльная часть пилы будет упираться в стенку самого кронштейна. Эта конструкция не даст полотну вашего лобзика отклониться от заданной траектории.

Кронштейн необходимо крепить к каркасу, изготовленный из брусков 50 на 50 миллиметров. Его можно опускать или поднимать в зависимости от длины и толщины обрабатываемой древесины. Для этого сам каркас вместе с упором необходимо крепить не намертво к боковине станка, а прижиматься к ней оргалитовой, стальной или текстолитовой пластиной. Устанавливаем вертикальную стойку каркаса между оргалитом и станиной.

Станок может быть более удобный, если монтировать на него дополнительную ограничительную планку, с помощью которой можно резать материал на заготовки, одинаковой длинны и толщины.

Ограничитель крепится к станку с помощью струбцин. Его изготавливают из деревянного бруса, алюминиевого или стального уголка. Можно также для удобства установить планку на салазки, которую необходимо закрепить по бокам или внизу столешницы.

Дополнительный функционал

Наличие добавочного функционала, расширяет возможности любого устройства и лобзиковый станок не является исключением из данного правила. Специальные регуляторы и приспособления, делают устройство более универсальным, повышая его стоимость, но вместе с этим и эффективность труда. Для удобства выполнения тех или иных операций, стационарные лобзики по дереву оснащают педалью, подсветкой, пылесборником, механизмом наклона рабочего стола и даже гравером. Давайте же более подробно рассмотрим все прелести современных лобзиковых установок.

Регулировка оборотов

Одна из самых распространенных дополнительных функций, наиболее часто встречающаяся в настольных электролобзиках. Регулировка оборотов позволяет настроить частоту возвратно-поступательных движений, совершаемых пильным полотном за одну минуту. Данная функция делает устройство более универсальным, позволяя проводить качественный распил материалов различной степени плотности. К примеру: с древесиной и её производными, можно работать на максимальной скорости, для ПВХ лучше установить среднее значение, а пилить металл будет правильнее на минимальных оборотах, для продления жизни пильному полотну.

Существует два типа регулятора оборотов: плавный и ступенчатый. Первый тип, позволяет установить максимально точную частоту движений, а с помощью второго можно лишь переключаться между несколькими скоростями, предусмотренными производителем

Оба варианта имеют право на существование, но в случае со вторым, стоит обратить внимание, чтобы скоростей было как минимум 4. Порой попадаются модели лобзиковых станков с регулятором оборотов всего на 2 скорости, что не особо расширяет возможности устройства

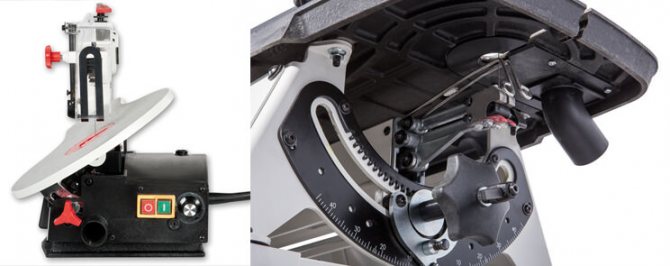

Наклон рабочей поверхности

Когда изделие требует распила под определенным углом, функция наклона рабочей поверхности приходиться как нельзя кстати. Данный механизм позволяет установить необходимый угол наклона рабочего стола, вплоть до 45°. В большинстве бюджетных моделей настольных лобзиков наклон осуществляется только в одну сторону. В более профессиональных аппаратах, данная функция работает в обоих направлениях. Возможность установки угла распила, в современных машинах, встречается все чаще, но попадаются и модели где она отсутствует.

Подсветка

Процесс распила проходит гораздо эффективнее в помещении с хорошим освещением. Если же осветить всю комнату достаточно ярко не представляется возможным, на помощь приходит встроенная подсветка. Эта простая функция, предусмотренная в некоторых моделях лобзиковых станков, значительно облегчает рабочий процесс, сохраняет зрение и экономит время, которое Вы могли потратить на самостоятельную организацию освещения рабочей зоны. Разумеется, данная функция не является определяющей в выборе стационарного лобзика, так как при желании её можно сделать самостоятельно, но аккуратный, точечный светильник, будет несомненным плюсом любой модели.

Пылеотвод

Во время распила, даже небольшого объема материала, на его поверхности образуется изрядное количество опилок. Помимо того, что данные отходы рабочего процесса закрывают собой выпиливаемый контур, от вибрации станка они частично попадают в воздух и дыхательные пути оператора. В целях обеспечения комфортного рабочего процесса без пыли и стружки, многие модели стационарных лобзиков оснащаются специальными пылеотводами, к которым можно подключить пылесос для всасывания опилок.

Дополнительным вариантом удаления отходов пиления, является гибкий резиновый патрубок. Данный элемент подключается к небольшому компрессору, и в отличии от пылеотвода, не всасывает в себя пыль, а сдувает её в установленном направлении. Работать на станке с подобной функцией, лучше в респираторе. Многие модели настольных лобзиков обладают одновременно обеими функциями удаления опилок.

Гибкий вал (гравер)

Одна из самых интересных и полезных функций, в большинстве случаев присущая профессиональным моделям. Позволяет проводить сверление, шлифовку и полировку изделий, без использования сторонних инструментов. Главным плюсом гибкого вала является практически полное отсутствие вибрации. Из минусов можно отметить единый привод, запускающий пильное полотно и гравер одновременно. В целях безопасности, во время работы гибким валом, следует вынимать пильное полотно из крепежного элемента. Среднее количество оборотов насадок в минуту, составляет 2500, которые можно уменьшать или повышать при помощи регулятора частоты хода.

Столик из брусков и ДСП

Рисунок 3. Схема столешницы для лобзика.

Изготовление этого стола требует определенных столярных навыков, так как соединения его царг с ножками выполняется в шип-паз. Тем не менее вместо него можно использовать шканты, столярный клей и саморезы. Крышка станка будет подъемной, чтобы обеспечить более легкий доступ к инструменту при его демонтаже. На рисунке № 3 показано, как выглядит столешница. При желании в ней можно предусмотреть место для установки ручной фрезерной машинки, тогда станок станет многофункциональным.

Стол изготавливается из:

• брусков 80 х 80 мм;
• брусков 40 х 80 мм;
• ЛДСП или ламинированной фанеры 900 х 900 мм.

Расстояние между ножками может составлять от 600 до 700 мм. Бруски для царг и проножек получаются после продольного распиливания брусьев 80 х 80. Высоту ножек вы можете подобрать сами, исходя из того, насколько будет удобно работать на станке. На каждом торце царг и проножек высверливаются по 2 отверстия для шкантов. Соответствующие отверстия делаются на боковинах ножек. Шканты обмазываются клеем на половину длины и вставляются в торцы. После этого каркас собирается начерно. После исправления возможных недочетов он стягивается окончательно. Все контактные поверхности до сборки смазываются клеем. Дополнительную прочность конструкции придадут саморезы, которые ввинчиваются через заранее подготовленные для них отверстия.

Крышка крепится к одной из царг на петли, для этого в ней делается прорезь для облегчения установки и снятия лобзика. К тыльной части столешницы прикручиваются 2 планки с выбранной четвертью, в которую будет входить подошва электроинструмента. В планках делаются отверстия, в которые будут установлены прижимные винты или болты. Закрепленный под столешницей лобзик сможет обрабатывать более толстые заготовки, если для его подошвы в крышке будет сделано углубление. Проще всего его изготовить фрезерной машинкой. Стол получился довольно просторным, поэтому достаточную прочность его крышке может обеспечить большая толщина фанеры или ЛДСП. Используйте 20-миллиметровые и более толстые листы.

Техническое описание и составные части

Принципиальная схема любого лобзикового станка одна и та же для разных моделей.

В его составе обязательно имеются следующие части:

• пилка;
• привод с мощностью около 150 Вт;
• коромысло для натяжения пилки;
• рабочая поверхность с градуировкой;
• блок сверления и пр.

На рабочей поверхности фиксируется расходный материал. В продвинутых моделях встречаются специальные устройства для поворотных движений детали, в них рабочая поверхность может менять угол наклона.

Размеры поверхности будут зависеть от ваших производственных и творческих планов: чем больших размеров детали вы собираетесь выпиливать, тем больше должен быть ваш производственный стол. Традиционные размеры обычно около 30 – 40 см.

Виды пилок самые разнообразные. Они зависят прежде всего от расходного материала. Имеют значение и размеры деталей для выпилки. Обычные пилки для работы с древесиной имеют длину около 35 – 40 см. Они в состоянии пилить детали из дерева или пластика с толщиной не больше 100 мм.

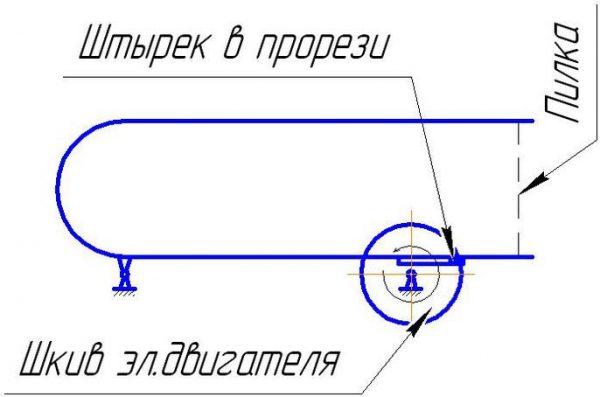

Еще одна важнейшая деталь станка: кривошипно-шатунный узел. Его функцию трудно переоценить: именно он передает движение от привода на пилку, превращая вращательное движение в поступательное.

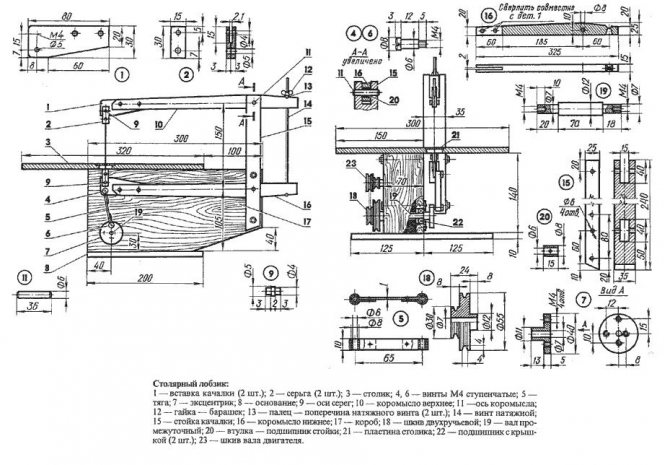

Чертеж сборки лобзикового станка.

Благодаря этому пилка начинает колебаться с высокой частотой, скорость таких колебаний в среднем около 800 – 1000 оборотов в минуту

Важно помнить об амплитуде вертикальных колебаний, она не должна превышать 50-ти мм

В продвинутых современных лобзиковых моделях скорость меняется в зависимости от вида расходного материала. Большая часть настольных моделей работает в двух режимах скорости. Чаще всего это 600 и 1000 оборотов в минуту.
