Как сделать лестницу из металла для дачи своими руками?

Особенности винтовой лестницы

Перед тем как сделать винтовую лестницу самому необходимо рассмотреть основные аспекты, связанные с особенностями этой конструкции. Так, например, существует целый ряд отличий подобных изделий.

В первую очередь ступени располагаются спиралью, позволяя разместить лестницу более компактно. Однако за счет этого подъем и спуск становятся не такими удобными. Лестница может иметь лишь небольшое закругление, а может простираться высоко вверх, чередуя витки.

Если рассматривать проект винтовой лестницы. сверху она похожа на цветок с лепестками, которые располагаются таким образом, чтобы слегка заходить друг за друга.

Независимо от того, говорим мы о металлической винтовой лестнице или деревянной, покупной модели или сделанной своими руками, все элементы имеют схожую проектировку. Центральной частью такой конструкции является опора, выполняющая роль направляющей оси. Именно к ней крепятся ступени. Они, в свою очередь, также кардинально отличаются от ступеней обычных маршей, так как практически каждая из них является забежной. Это отражается в методике проведения расчетов.

Основным конструктивным элементом винтовой лестницы является центральная ось

Разновидности и варианты оформления

Самые популярные виды лестниц из металла рассмотрим далее. Отметим сразу, что каркас может быть открытым и закрытым. Закрытый обрабатывать после сборки не нужно, а открытый требует шлифовки и зачистки. А теперь о разновидностях.

Прямая лестница с косоурами из металла

В данном случае на косоур устанавливают ступени и составные части ограждения.

Сколько будет косоуров, зависит от ширины лестничного марша, а также уровня нагрузки на него. Косоур может быть один, как на примере ниже, или несколько.

У конструкции такого типа есть несколько важных преимуществ:

• легкость;
• визуально не загромождает пространство;
• повышенная прочность (можно использовать на промышленных объектах);
• при необходимости можно использовать любой декор для оформления.

Лестницы наклонные на тетивах

Это конструкция, в которой ступени опираются на балки, размещенные по бокам марша.

Плюсы конструкции:

• множество вариантов для выполнения;
• прочность;
• металлическую основу можно использовать, чтобы изготовить винтовые и прямые лестницы.

Лестница с парящими ступенями – консольная

Прежде всего, она упрощает пространство. Ступени, которые застыли в воздухе, отлично подходят к домам, оформляемым в стилистике минимализма.

Комбинированный вариант

Сочетающий в себе консоли + косоурный каркас. Ступени «воздушные», но одновременно с этим имеют надежное основание в виде металлического косоура, который установлен вдоль стены.

Винтовые металлические лестницы

В данном случае ступени размещаются по спирали, вокруг центрального столба. Такие лестницы обладают высокой надежностью, а изготовлены они могут быть из профильной трубы. Даже если их производство осуществлялось по типовому проекту, внешний вид будет в итоге совершенно разный за счет окраски и другого декора.

Используются лестницы такого типа чаще в помещениях небольшого размера, стоимость является относительно невысокой.

Модульные конструкции

Вписываются в любой интерьер от модерна до классического. Элементы лестницы универсальны, стили разнообразны. Такую лестницу можно собрать самому, это займет всего несколько часов.

Маршевые лестницы

Лестницы маршевые – это самые простые подобные изделия в проектировании. Ее легко разместить в помещении любого размера. Считается самой безопасной конструкцией.

Металлические лестницы со ступенями из стекла

Работа с данной конструкцией усложняется из-за наличия большого количества стеклянных элементов. Стекло используется только самое прочное, полностью отвечающее всем требованиям безопасности.

Двухмаршевые лестницы с площадкой

Данный тип выделяется отдельно, так как имеет серьезное преимущество перед другими конструкциями: промежуточную площадку между пролетами.

Кроме того, есть следующие положительные качества:

• ее легко проектировать;
• не нужно больших затрат труда в процессе изготовления;
• существенная экономия на строительных материалах;
• высокая степень комфорта;
• безопасность в эксплуатации;
• презентабельный внешний вид.

В процессе строительства двухмаршевых лестниц лучше совместить несколько материалов, чтобы оптимизировать стоимость и разработать удачное стилевое решение. Например: каркас будет металлическим, а элементы декора деревянными либо сделать облицовку камнем.

Практически все виды лестниц, о которых мы говорили выше, могут быть сборными. Их плюс состоит в том, что собрать их можно, даже если в доме уже выполнена чистовая отделка стен и устелены полы.

Если вы далеки от профессионализма в изготовлении лестниц, можете выбрать уже готовую. Они современные, легкие и отлично вписываются в интерьер любого частного дома.

Оформление лестницы во многом зависит от площади помещения, в котором она будет расположена. Она должна дополнять общую картину, а не выпадать из нее.

В классических интерьерах лучше размещать дорогостоящие лестницы с отделкой из натурального дерева или роскошную ковку по металлу.

А вот в случае с минимализмом лишние детали ни к чему, можно выполнить лестничную конструкцию из оргстекла.

Внимание стоит уделить не только самой лестнице, но и пространству под ней. Если есть возможность, там можно обустроить место для чтения и отдыха

Три способа изготовления и монтаж

Межэтажную металлическую лестницу изготовить самому сложнее, чем деревянную, даже если говорить о простых вариантах. Для того чтобы сварить металлоконструкцию, нужно иметь хотя бы минимальный опыт и навыки работы с металлами. А если обсуждать литье и ковку, то процесс еще усложняется. А теперь своего рода пошаговая инструкция.

Перед тем как начать работу, нелишним будет изучить литературу и другие специальные источники, а также приобрести необходимые инструменты. Прежде всего – это сварочный аппарат, причем новичкам подойдет аппарат инверторного типа как самый простой в обращении.

Еще понадобятся:

• болгарка;
• механическая пила;
• наждачный круг.

Если ступени будут из дерева, то придется приобрести:

• циркулярную пилу;
• саморезы;
• набор сверл;
• электродрель.

Но также следует учесть:

• размер помещения для установки;
• для чего предназначена лестница;
• какими элементами безопасности будет наполнена конструкция;
• как лестница впишется в общий интерьер дома.

Безусловно, нужно определиться и с конструкцией. Например, винтовая лестница будет отличным вариантом, если у вашего дома высокий цокольный этаж.

Существует несколько способов изготовления металлических лестниц:

• ковка;
• литье;
• изготовление с помощью сварки;
• стяжка на болтовые соединения.

Поговорим несколько подробнее о первом способе.

Кованые лестницы весьма популярны и широко используются в интерьерах. Сразу отметим, что при сооружении конструкции из металла применение ковки распространяется на опорные стойки, перила и декоративные детали.

Конструкция монтируется следующим образом:

1. всем болванкам придается заранее намеченная форма;
2. с помощью сварочного аппарата делается рамка;
3. рамку наполняют, собирая по рисунку узор;
4. секцию переворачивают, проваривают с другой стороны;
5. секция устанавливается на приготовленные столбы.

Самым важным этапом является сварка всех кованых деталей лестницы.

Второй вариант: изготовление и установка лестницы с помощью литья. Этот способ используют, чтобы изготовить сложные, с насыщенным рисунком конструкции. Срок выполнения работы зависит, прежде всего, от уровня сложности проекта.

Самый распространенный тип – «литье в землю». Процедура:

• изготавливается эскиз будущей лестницы;
• разрабатывается модель;
• приготовленную заранее раму наполняют формовочной смесью и укладывают туда модель;
• после утрамбовки смеси модель вынимается, а в форму заливается металл.

Лестницы, изготовленные данным способом, не ржавеют, их можно покрасить любой краской.

Рассмотрим третий способ изготовления самодельной лестницы – с использованием сварочного аппарата.

Сначала для каркаса нам понадобится швеллер и уголок. На начальном этапе нужно изготовить раму и приварить уголок. Когда эта работа будет выполнена, швы обрабатываются напильником. В процессе обработки убираются заусенцы, которые образовались на металле.

На следующем этапе конструкцию грунтуют, используя специальный раствор с добавками против коррозии и образования ржавчины. На финальном этапе изделие окрашивают, затем изготавливают перила и сажают полученное изделие на каркас.

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову —  это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

• модульные;
• литые.
• кованые;
• сварные.

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.

Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

1. Свариваем раму из швеллеров;
2. На боковые грани навариваем уголки;
3. Укладываем ступени:
   • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
   • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
   • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Проектирование винтовых лестниц

Расчет винтовой лестницы должен проводится с упором на удобство и безопасность эксплуатации. Для чего необходимо изучить все размеры, нормы, ограничения и предъявляемые требования (ГОСТ и СНиП).

• Н – высота подъема – расстояние между полом первого этажа и полом второго этажа;
• Н₁ — расстояние между витками, то есть, расстояние между ступенью, на которой Вы стоите, и той, что над Вами. Должно быть не менее 2 м, иначе, Вы будете цепляться головой за верхние ступеньки;
• h – высота подступенка. Чтобы передвигаться по лестничному маршу было удобно, h должна находиться в пределах от 15 до 19см.
• h₁ – глубина проступи. Для главных лестниц это значение находится в пределах от 25 до 30 см, для служебных может быть несколько уменьшена. Слишком маленькая глубина проступи может стать причиной того, что нога соскользнет со ступеньки при движении вниз.

Требования к лестницам и площадкам

Требования и нормы, предъявляемые к конструкции винтовой лестницы, основаны на ГОСТ и СНиП.

• размеры проступи и подступенка могут изменяться в указанных пределах, но всегда должно выполняться соотношение: 2h + h_о = 60..65 см ;
• возле центрального столба глубина проступи не должна быть меньше 10 см;
• если ширина лестницы больше 1,5 м необходимо установить дополнительный центральный косоур;
• ширина ступени не должна быть меньше 90 см;
• размер лестничного проема должен быть шире диаметра винтовой лестницы на 10 см с каждого края, чтобы не поцарапать руки о перекрытие при использовании перил на верхних ступеньках;
• если ширина лестничного марша меньше 1,5 метра, то изделие обязательно оборудуется перилами, высота которых 90-100 см;
• толщина проступи относится к размеру ступени как 1:20. Например, при ширине ступени 90см, толщина обшивки будет равна 4,5 см.

Как рассчитать винтовую лестницу

Предположим, что надо рассчитать винтовую лестницу на металлическом косоуре, которая идет вдоль участка стены, имеющего форму окружности радиусом 80 см. Мы имеем:

• R = 1,8 метра – внешний радиус;
• r = 0,8 м – внутренний радиус. Равен радиусу изгиба стены, вдоль которой идет изогнутая лестница;
• Н = 3 м – общая высота;
• Угол закручивания лестницы 270°.

Рассчитаем длину лестницы (L₁ ) по внешнему радиусу. Поскольку лестничный марш проходит ¾ круга или 270°, то длина по внешнему краю равна:

L₁ = ¾×2πR = ¾ × 2 × 3,14 × 1,8 = 8,5 м

Длину лестницы по внутреннему краю (L₂ ) вычислим аналогично.

L₂ = ¾×2πr = ¾ × 2 × 3,14 × 0,8 = 3,8 м

Эти значения определяют длину боковых косоуров, внешнего и внутреннего.

Если принять высоту ступеньки h = 15 см, то вычислить количество ступеней (n) можно по формуле:

n = Н / h = 3 / 0,15 = 20

Получается, что у нас будет 20 ступенек. Но роль последней будет выполнять площадка второго этажа, значит всего будет 19 ступеней.

Теперь, разделив величины L₁ и L₂ на 19, мы получаем значение глубины проступи у внутреннего края (h₁ = 19см) и у внешнего края (h₂ = 44 см) соответственно. Ступени будут иметь такой вид, как показано на фото. Подступенки в винтовых лестницах обычно не делаются.

h1 = 19 см, h2 = 44 см, d = 1 м

Зная размеры ступеней, можно рассчитать кобылки, применяемые для их крепления, а также количество уголка, необходимого для изготовления кобылок.

На внешний косоур нужно 19 кобылок (по числу ступенек) с размерами сторон 15 см и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Если межэтажная лестница примыкает к стене, внутренний косоур можно не делать, а ступени укрепить непосредственно на поверхности стены.

Далее рассчитываем длину конструкции по основной линии подъема (L_о ) и глубину проступи (h_о ) в этом месте.

L_о = ¾×2πR₁. где R₁ = 2/3 R = 1,2 м следовательно

L_о = ¾ × 2 × 3,14 × 1,2 = 5,6 м

Далее надо проверить результаты по форуме 2h + h_о = 60..65 см. Если уравнение не сходится, следует подкорректировать высоту ступени и пересчитать значения. В нашем случае все сходится и можно двигаться дальше.

В случае необходимости, внешний радиус можно уменьшить. Но при этом ширину ступеней не рекомендуется делать меньше, чем 90 см, если только речь не идет о служебной лестнице.

Расчет лестничной площадки

Рассчитаем размеры лестничной площадки верхнего этажа. Делая один шаг, мы будем подниматься на высоту 15 см. Преодолев 5 ступеней — 75 см. Если толщина перекрытия равна 20 см, то на пятой ступеньке высота до потолка составляет 205 см, что допустимо, так как величина Н₁ должна быть не менее 2 метров. То есть под площадкой второго этажа может находиться не более пяти ступеней.

Проекция изделия на горизонтальную поверхность будет выглядеть таким образом: начало лестничного марша отмечено вертикальной жирной чертой. Конец стрелки указывает на выход. Площадка второго этажа отмечена белым цветом, под ней находятся первые 5 ступеней.

Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

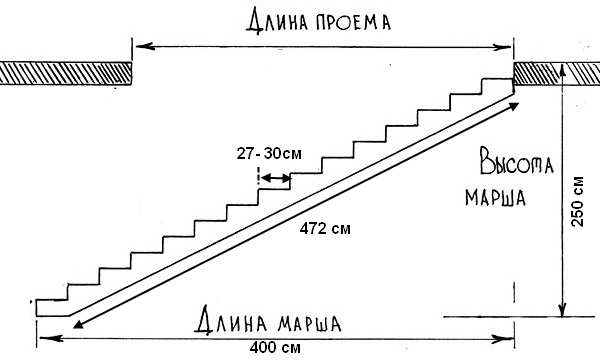

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Изготовление

Рекомендуется потренироваться перед тем, как начинать работы, набить руку, привыкнуть к аппарату: все эти действия стоит проводить на сторонних предметах. После того как вы освоили основные приёмы выполнения сварки, лишь только тогда стоит приступать к чистовой работе.

Следует соблюдать в работе определенную последовательность:

• заготовки нарезать по размеру;
• изготовление узлов для крепления ступеней (кобылок);
• следует сварить уголки;
• произвести монтаж косоуров;
• ступеньки и ограждение следует приварить;
• зачистка, шлифовка;
• грунтовка и покраска.

Первым делом из уголков изготавливаем узлы для крепления ступеней (кобылки). Чтобы не испортить лестницу, следует исключить перекосы. Кобылки должны быть идентичными и относительно друг друга изготовленными зеркально. Из стального уголка изготавливаем кобылки, для начала выборки стоит вырезать, после следует между собою состыковать уголки.

В результате должны у вас выйти Г-образные сварные узлы полками вглубь и книзу. Полки вглубь и кверху кобылки свариваются для ступенек из бетона, а также декорирования керамогранитом или керамической плиткой. Для этой конструкции потребуется 14 пар этих узлов – во всякой паре одна опора будет правой, а каждая вторая – левой. Привариваем крепления ступени и поперечину между каждой парой уголков. Поперечину тоже изготовляем из уголка.

По ребру профильной квадратной трубы производим разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с прикрепленными кобылками второй, и точно переносим разметку. Так мы приобретаем правильную геометрию всех частей. У нас ширина составляет 900 миллиметров, и двух косоуров нам полностью хватит. Привариваем кобылки ко второму косоуру. Контролируем их по уровню. Потом привариваем косоуры нижним концом к основной платформе.

В жилищах с бетонированным основанием основная платформа может быть поставлена в бетоне. Верхний конец укрепляем к опорной стойке, которая зафиксирована к перекрытию между этажами металлическими анкерами. Еще раз контролируем кобылки по уровню.

Крайний этап – приваривание ступеней к кобылкам. Можно еще зафиксировать их болтами, в данном случае нужно заделывать их деревом. Еще одна разновидность – установить деревянные ступеньки прямо на кобылки с помощью винтообразных соединений.

Верхняя ступень ставится на наименьшей дистанции от стены. Нужно, чтобы между стеной и ступенькой был проложен лист бумаги – впереди облицовочные работы. Ограждение приваривается около металлической лестницы так, чтобы не убавлять ее ширину.

Все составляющие конструкции в участках сварки шлифуются (швы, зазубрины), позже сметаются железной щеткой частички металла, металлическая лестница грунтуется: применяем грунтовку по металлу, затем она окрашивается в избранный цвет. Деревянные ступеньки ставятся после того, как краска подсохнет.

Украшение металлической лестницы на следующий этаж, включая обшивку ступенек деревом, уместно проводить на этапе чистовых облицовочных работ в жилье.

При мнимой несложности, работа по постройке межэтажной конструкции из металла призывает к внимательности и аккуратности. Качественно произведенные сварочные работы обеспечивают долгий срок эксплуатации конструкции.

Возведя крепкий и капитальный каркас, вы со временем можете украшать его деревом, керамической плиткой, компонентами ограждения из нержавеющей стали и другими облицовочными материалами по собственному вкусу. И конструкция, которая на этапе строительства гляделась слишком большой и непрезентабельной, получит превосходный наружный вид.

Основной довод в выгоду строительства металлической лестницы на второй этаж собственными руками – экономия значительных средств, которые понадобятся вам для выполнения остальных работ в доме.

О том, как правильно установить металлическую лестницу своими руками, смотрите в видео ниже.

Металлическая лестница, как сделать прочно и красиво

Простой лестничный марш из металлопроката, по сути, является единичным элементом, из которого можно сделать сложные переходы с промежуточными площадками и разворотами. Для работы своими руками можно попытаться сделать один из трех, наиболее распространенных вариантов:

• Простая лестница с несущими балками — косоурами, на которые ввариваются площадки из листового металла;
• Лестница с косоурами в виде Г-образных угольников. Ступенька образуется за счет сваренной прямоугольной рамы;
• Комбинированный вариант, когда Г–образные ступеньки, сваренные в один пролет, укладываются на две дополнительные балки.

Первый вариант наиболее простой в изготовлении, такую лестницу можно сделать даже без чертежа, достаточно только правильно рассчитать сечение двух балок, которые будут нести основную нагрузку.

Изготовление лестницы

Рассмотреть основные принципы создания металлических лестниц можно на примере простейшей конструкции — прямой, сварной, на косоурах. Работа выполняется в три этапа: сварка каркаса, прикрепление ступеней и изготовление ограждения.

Создание каркаса

Несущими балками станут швеллеры, поставленные на ребро. К ним будут приварены уголки из арматуры (вместо нее можно использовать обрезки труб или другой прочный металл) и пластины, которые станут основанием для проступей.

Результат сварочных работ.

Работа выполняется следующим образом:

1. Швеллеры приставляются к перекрытию и обрезаются под определенным углом. К полу при помощи анкеров присоединяются стальные пластины. К ним привариваются швеллеры. Сверху они таким же образом прикрепляются к перекрытию.
2. Арматура нарезается при помощи болгарки на отрезки, соответствующие высоте ступеней с вычетом толщины стали, из которой будут сделаны проступи.
3. Опоры для проступей из арматуры соединяются со швеллерами пластинами, к которым будут прикрепляться проступи.
4. Швеллеры соединяются друг с другом поперечными балками из арматуры.

Обшивка ступеней

Создание проступей заключается в следующем:

1. В опорных пластинах просверливаются отверстия для крепежа.
2. Из рифленой стали нарезаются пластины с площадью, соответствующей проектной площади проступей.
3. В пластинах просверливаются такие же отверстия.
4. Детали конструкции соединяются друг с другом.

Фото: межэтажная лестница

Крепеж устанавливается с шагом около 15 см. Если ступени обшиваются металлом, подступенки, как правило, не делаются. Если же лестница отделывается деревом, их тоже можно сделать.

Создание ограждения

Наружные перила могут иметь любой вид. В простом варианте они состоят из следующих элементов:

• две опоры из швеллера — у начала лестницы и на втором этаже;
• ряд балясин из стальных уголков с шагом 15 см;
• поручни из таких же уголков.

Опоры прикрепляются к тем же пластинам, к которым приварены несущие балки лестницы. Они должны иметь высоту около 90 см. Между ними устанавливаются балясины — их можно либо приварить к тетивам, либо закрепить на ступенях. Для того, чтобы ограждение получилось ровным, между опорами можно натянуть бечевку в качестве ориентира. В заключение к балясинам привариваются перила.

Фото: уличные перила для железобетонных лестниц

Как и каркас, ступени и ограждение следует защитить антикоррозийным средством. После этого всю конструкцию можно покрасить.

Бумага всё стерпит

От того, какой чертёж вы составите, насколько глубоко и подробно продумаете все элементы, размеры и варианты крепления, зависят скорость возведения, красота и надёжность вашей лестницы. Первое, что надо сделать, так это определить место для неё и выбрать тип:

одномаршевая прямая;
Самая простая и удобная конструкция

винтовая;
Наиболее оригинальный, но и наименее удобный вариант

двухмаршевая с поворотной площадкой;
Удобная и достаточно компактная конструкция

двухмаршевая с забежными ступенями.
Конструкция является чем-то средним, между маршевой и винтовой лестницей

Ваш первый выбор сдвинул вас из состояния покоя. Теперь следует идти дальше и выбирать вариант основы или опорной конструкции:

одна вертикальная стойка в случае винтовой или забежной лестницы;
В такой конструкции к опоре крепится каждая ступень

без дополнительных опорных элементов под тетивами или косоурами, но с опорной конструкцией под разворотной площадкой;
Такое крепление смотрится не очень эстетично, поэтому часто используется для наружных лестниц

без видимых опорных элементов. Каркас из тетив или косоуров жёстко крепится к полу и перекрытию, соединяя собой второй этаж с первым.
