Как возвести крышу над эркером? какой вариант крыши подойдет для вашего дома?

Разновидности и типы конструкций эркеров

Эркерные конструкции могут быть различными по размерам и форме. По площади они также могут варьироваться:

• небольшие выступы;
• широкие, идущие вдоль всего фасада здания.

По высоте в виде эркера может быть оформлен:

• лишь один этаж;
• конструкция затрагивает все этажи строения.

Проектировщики и строители могут задать эркеру практически любую форму. К наиболее распространенным относятся:

1. Трапеция. Боковые стороны примыкают к фасаду под различными углами, за исключением прямого. Центральное окно, как правило, имеет больший размер, чем располагающиеся по бокам.
2. Полукруг, или венецианский тип эркера. Придает внешнему виду дома плавные линии. Хорошо смотрится и с улицы, и изнутри. К данному типу относятся располагаемые по углам строений башенки.
3. Прямоугольник. Образуется при примыкании боковых сторон к фасаду под прямым углом. Внутреннее помещение имеет привычные параметры, но выглядит не столь интересно.
4. Треугольник. Не так распространен, как предыдущие типы конструкции. Однако выглядит оригинально.

Существуют и более сложные геометрические формы. Именно они определяют не только внешний облик постройки, но и интерьер помещений.

Общие советы по строительству стропильных систем шатровых крыш

Конкретные решения принимаются мастером с учетом размеров и особенностей конструкции шатровой крыши. Но для всех случаев есть общие рекомендации, выполнение которых гарантирует устойчивость конструкции.

Специфика шатровой стропильной системы

Дополнительные упоры накосных стропил

Строительные нормы и правила рекомендуют при длине элемента до 7,5 м устанавливать опору лишь в верхней части стропилины, при длине до 9 м боковой упор монтируется и в нижней части на удалении одной четверти от крайней нижней точки.

Опоры для диагональных стропильных ног

Вершина шатровой системы

Очень сложный с технологической точки зрения и самый ответственный с архитектурной точки зрения узел. Имеет два решения: стропильные ноги упираются на одну опору, установленную по центру здания, или друг о друга. Первый вариант обеспечивает максимальную устойчивость конструкции, но его установка требует наличия жесткой опоры. Оптимальный вариант – посредине здания есть несущая стена. Приемлемый вариант – во время сооружения потолочного перекрытия предусмотрены усиленные балки или лежни

При расчете параметров должны приниматься во внимание максимально возможные нагрузки на крышу и применяться коэффициент запаса прочности

Использование соединения лишь в верхних пятках накосных стропил без вертикальной опоры применяется только на небольших сооружениях. При этом одновременно используется комплекс специальных строительных мероприятий для увеличения жесткости конструкции.

Верхнее опирание наслонных стропил

Варианты опор для многоугольных шатровых крыш

Нарожники

Могут фиксироваться при помощи специальных нижних упоров, непосредственно к накосным стропилам или смешанным способом. Современные технологии позволяют фиксировать нарожники без врубки, что не только усиливает стропильную систему, но и значительно упрощает работы.

Способы крепления нарожников

Мауэрлат

Конструктивные решения шатровой крыши, особенно без центральной опоры, существенно увеличивают распорные нагрузки на мауэрлат. Такая ситуация требует его усиления, все узлы должны строиться по точным расчетам и с безусловным соблюдением строительных норм.

И, наконец, общая рекомендация – если у вас нет серьезного практического опыта строительства обыкновенных скатных стропильных систем, то браться за шатровую категорически не стоит. Это одна из самых сложных стропильных систем, все ее элементы настолько взаимосвязаны и взаимозависимы, что нарушение устойчивости одного становится причиной полного разрушения кровли. Шатровая стропильная конструкция не имеет полностью идентичных элементов, ко всем нужно подходить индивидуально.

Конструкция шатровой крыши

Яндовая крыша: подготовка к строительству, устройство армопояса над эркером, материалы, установка подстропильных балок и системы стропил, монтаж обрешетки, укладка кровельного материала и финишные работы

При строительстве домов сложной формы, например, дополненных такими элементами, как эркеры, необходимо с особым вниманием отнестись к проектированию и монтажу крыши. Сложная конфигурация дома предполагает использование такой конструкции, как яндовая крыша

Безусловно, такие архитектурные элементы, как эркеры, очень украшают внешний облик дома и позволяют планировать оригинальные интерьеры.

Кроме того, наличие в доме эркера, сделает помещения светлее и уютнее. Но, наличие этого декоративного элемента значительно усложняет монтаж кровли, так как она получается многоскатной.

Место пересечения скатов образуют внутренний угол, и это место на кровле является наиболее уязвимым, поскольку там скапливается дождевая вода.

Вот этот внутренний угол на месте стыка двух наклонных скатов в строительстве называется ендовой. Рассмотрим, как можно построить крышу с такими элементами.

Как правильно сделать стропила на эркере. Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

Схематическая конструкция вальмовой крыши

Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.

В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.

В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

Стропильная система дома с вальмовой кровлей

Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.

Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.

По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.

Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши

Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.

Как крепить нарожники

Укороченные стропила опираются одним концом на накосные стропила, другим на мауэрлат или ендову. Узел примыкания нарожника к стропилу выполняется следующим образом:

• оба торца зарезаются под углом в соответствии с проектом;
• элементы устанавливаются в проектное положение;
• к накосному стропилу верхний край временно прибивается гвоздями длиной 120 мм (пристреливается нейлером);
• окончательно узел фиксируется «глухарем» — толстым шурупом с широкой шайбой.

Есть старый, но очень надежный способ крепления с помощью черепных брусков. Они представляют собой обычные бруски сечением 50х50 мм или доски 50х100 мм длиной 20-30 см. Прибиваются к накосному стропилу гвоздями на 100-120 мм в нижней части нарожника. Верхний край будет раскрепляться обрешеткой или скобами.

При устройстве примыкания укороченного стропила к ендове принцип остается прежним. Черепной брусок прибивается снизу, а сверху можно установить скобу.

Бруски создают распор между нарожником и стропилом, что увеличивает жесткость соединения. Таким способом можно крепить и другие элементы — стойки, подкосы и т.д.

Вальмовые крыши своими руками: чертежи и фото, эскизы и расчеты конструкции

Прежде чем приступить к строительству вальмовой крыши своими руками, необходимо выполнить чертежи и произвести корректный расчет всей конструкции. Нелишним было бы обратиться за помощью к специалисту, который имеет опыт в этой сфере и сможет оптимально подобрать угол наклона и произвести расчет. Учитывая, что конструкция кровли может содержать ломаные линии и неровности, безошибочно просчитать все составляющие элементы будет затруднительно.

Советы по составлению чертежей и эскизов

Перед тем как сделать вальмовую крышу своими руками, пусть даже самой простой конструкции, потребуется разработка проекта вальмовой крыши с чертежами и эскизами. Это поможет определить форму крыши и даст возможность правильно рассчитать необходимое количество материалов для строительства. Для выполнения проектирования можно воспользоваться следующими рекомендациями:

• следует измерить высоту, длину и ширину дома. Согласно полученным данным изобразить схематично фасад и торец дома в удобном масштабе. Таких эскизов необходимо выполнить несколько экземпляров;
• при определении оптимальной высоты вальмовой крыши по отношению к дому и уклона скатов крыши, необходимо на одном из эскизов отобразить несколько вариантов контура кровли. Далее следует выбрать наиболее удачный, и с помощью транспортира определить угол наклона скатов будущей конструкции;

Устройство крыши

Каждое строительство начинается с заготовки необходимых материалов и инструментов. И устройство крыши над эркером не является исключением. Чтобы сделать стропильную систему понадобятся материалы:

• пиломатериал хвойных пород для изготовления балок, обрешетки и стропильных ног;
• материал для устройства гидроизоляции;
• крепежные детали – саморезы, гвозди, шпильки, металлические уголки и пластины, болты и пр.;
• вязальная проволока.

Устройство крыши над эркером

Порядок проведения работ по устройству стропильной системы для крыши эркера точно такой же, как и для обычных крыш. По армопоясу укладывается мауэрлат, к которому крепятся стропильные ноги.

Древесина должна прежде пройти обработку антисептиками и антипиренами, для предотвращения загнивания и возгорания.

Устройство стропильной системы

Строительство крыши над эркером начинается с установки стропильных ног, которые изготавливаются из бруса или обрезной доски. Стропильные ноги выводятся за пределы стен, чтобы получить, в дальнейшем, карнизные свесы. В противном случае, стекающая с крыши дождевая вода будет попадать на стены и разрушать их. Крепление деревянных элементов крыши производится саморезами или с помощью металлических крепежных деталей.

Металлические крепежные  элементы должны быть изготовлены из оцинкованной стали или покрыты антикоррозийным составом.

Если с самого начала строительства проект дома не был составлен, то впоследствии возникает вопрос, как правильно поставить крышу над эркером. Для наглядности лучше всего воспользоваться специальными программами, где в трехмерном измерении подобрать оптимальный уклон самой  кровли и угол скатов эркерной крыши.

Стропильная система крыши эркера

В зависимости от формы крыши и того, является ли она самостоятельной конструкцией или служит продолжением основной крыши, стропильная система:

• монтируется непосредственно на крыше,
•  собирается отдельными стропильными фермами на земле.

Если выбран второй вариант, то фермы после поднятия их на крышу, закрепляются с мауэрлатом и связываются между собой коньковым прогоном. Для большей жесткости всей конструкции используются подкосы, стойки  и прочие элементы, придающие устойчивость и прочность стропильной системе.

По установленным стропилам укладывается гидроизоляционный материал, и поверх  него монтируется обрешетка. В качестве гидроизоляции часто используют обычный рубероид, который крепится к обрешетке гвоздями с  широкой шляпкой. При использовании современных гидроизоляционных мембран их крепление удобно производить строительным степлером.

Гидроизоляционная пленка не  укладывается внатяжку.  У неё должен быть небольшой провес, чтобы дать ей запас на случай температурных перепадов, когда материал то расширяется, то сжимается.

Устройство ендов для крыши эркера

Пропорции крыши будут сохраняться, если ендовы на эркере устраивать симметрично.

В месте образования ендов обрешетка устраивается сплошным настилом на 20-30 см в обе стороны от внутреннего угла. Шаг обрешетки и её сечение  зависит от выбранного кровельного покрытия и может быть совершенно различным. Например, для натуральной черепицы сечение должно быть большим, чем для профнастила, так как вес натуральной черепицы превышает вес профнастила в несколько раз. Применение  натуральной черепицы предполагает устройство обрешетки с шагом соответствующим размеру одного листа.

Самое основное в устройстве крыши эркера — это качественно сделать ендовы и их гидроизоляцию, так как именно в этих местах происходит наибольшее накопление снега зимой и дождевой воды летом. Для обеспечения хорошей гидроизоляции делается нижняя ендова, которая укладывается до начала монтажа кровельного покрытия. Она-то и будет отводить всю влагу со скатов крыши эркера. После того, как  уложен кровельный материал, монтируют верхнюю ендову, которая служит лишь в декоративных целях, прикрывая срезы кровельного материала вдоль ендовы.

Также советуем посмотреть:

• Кровля шифером — особенности и нюансы покрытия
• Цвет крыши дома — как подобрать?
• Стропила мансарды — устройство и особенности системы
• Какую кровлю выбрать — на что ориентироваться?

Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

Схематическая конструкция вальмовой крыши

Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.

В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.

В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

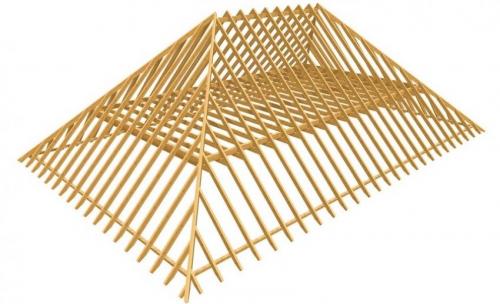

Стропильная система дома с вальмовой кровлей

Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.

Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.

По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.

Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши

Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.

6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

7. Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
8. Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

• Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
• Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
• Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
• Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
• Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
• Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Виды

Рассматривая типы вальмовых крыш, необходимо учитывать их разновидности, выбор которых влияет на устройство стропильных систем.

• Классический тип. Диагональные ребра опираются на опорные балки коньков, свесы расположены на одном уровне по высоте. Фронтон треугольный, скат – трапециевидной формы.
• Шатровый тип. Опорная балка конька отсутствует. Диагональное ребро смыкается концами в одной точке, к ребрам примыкает рядовое короткое стропило. Так строят крыши, если здание в вертикальной проекции представляет собой квадрат.
• Полувальмовый тип. Фронтоны вертикальные, в них устанавливают оконные проемы. Существуют две разновидности полувальмового типа – голландская и датская.
• Ломаный вальмовый тип (мансардный четырехскатный). Представляет наибольшую сложность при строительстве, поскольку скаты разной площади и имеют различные углы наклона. Такой тип дает возможность рациональной организации внутреннего подкровельного пространства и позволяет придавать крыше необычную внешность.
