Козлы для дров: чертежи устройств для максимально удобного распила (80 фото)

Сборка конструкции козлов

Сначала я решил сделать две пары «ног» — опоры. Для этого отпилил в размер (по 2 метра) четыре бруска и чтобы было проще пропилить пазы (не путаться с углами пропилов) для ступенек прибил опоры будущих козлов к половым лагам сарая. Прибил, конечно, это я сказал сильно, просто нужно их зафиксировать забитыми не по самую шляпку гвоздиками, чтобы потом, эти гвозди можно было легко вытащить. Прибил бруски, соблюдая размер между ними: вверху (0.7 метра) и размер внизу (получилось 1.02 метра), после чего разметил и сделал пропилы под ступеньки. Размер между ступенями постарался сделать максимальным (для снижения количества ступеней и веса соответственно) но, чтобы забираясь туда колено к подбородку не тянуть – получился шаг в 30 см. Пропилы делал неглубокие, примерно 1 см. Не нужно сильно ослаблять конструкцию! Лишнее дерево выбрал стамеской. Пропилы конечно можно не делать, но мне нравиться, когда всё выглядит эстетично.

Размер пропила старайтесь сделать на пару миллиметров уже ширины бруска ступеней, чтобы они входили в пазы туго, не болтались.

Обязательно, острый угол бруска, там, где будет ставиться ступня, закруглите рубанком. Ниже, на фото видно.

После того как все ступеньки прикручены снимаем эту «пару ног» с удерживающих гвоздей и изнутри этой лесенки ставим для надежности фиксирующую поперечину-раскос. Её я просто отмерил по месту, отпилил и прикрутил саморезами.

Со второй парной опорой всё гораздо проще – поставил две поперечных ступеньки и закрепил таким же фиксирующим откосом, как и первую пару ног, только в противоположном направлении.

С наружных сторон «ног» вверху, там, где будет крепиться площадка, делаем пропилы под боковые бруски площадки.

Изготавливаем рабочую площадку

Для этого нам понадобится два бруска (1.65 м) и дюймовые доски напиленные в размер ширины площадки (по 70 см). Собираем щит площадки фиксируя доски к брускам саморезами.

Важно! Между досками щита оставляйте небольшой зазор 5-10 мм, чтобы было, куда стекать дождевой воде

Собираем воедино строительные козлы

Теперь осталось собрать три части воедино. Эти работы будет удобнее проводить «на боку». Вставляем в пропилы брусков площадки верхние концы «ног-лестницы» и фиксируем их пока одним саморезом с каждой стороны, чтобы они могли как бы «болтаться» изменяя угол.

Ту же операцию проводим со второй парой «ног».

Ну вот, теперь можно поставить ещё пока недоделанные козлы в рабочее положение. Разводя или сводя опорные бруски меняем градус их наклона и добиваемся устойчивого положения козлов на земле.

Для закрепления результата следует сразу установить распорку-ограничитель между опорой со ступеньками и второй парой «ног», чтобы они не разъезжались.

Теперь можно закрутить еще по одному саморезу в местах крепления рабочей площадки к опорам, а также установить еще один боковой раскос-фиксатор. Лишние торчащие концы бруска-раскоса отпиливаем.

Теперь следует строительные козлы положить на бок и торцы брусков, которые опираются на землю срезать под нужным углом к земле. Также, можно приделать небольшие перильца, это по желанию. Мне, как-то комфортнее ощущать хоть и слабенькую, но опору!

Так что проверку они вынесли на «отлично», хотя получились, конечно, тяжеловаты – одному двигать их нелегко, хоть со временем древесина высохла. Для передвижения по рыхлой земле или песку можно подкладывать под ножки куски линолеума, как на фото ниже.

Любые ремонтные и строительные работы должны проходить на высоте. В смысле переносном — это по умолчанию, а бывает и такое, что приходится буквально подниматься выше своих возможностей. Физически. На высоту. И первое, к чему тянется рука — к стремянке. Все бы хорошо, только стремянка настолько ограничивает свободу действий, что не каждая работа стает возможной. А вот строительные подмостки, или козлы, совсем другое дело. На них и с помощником можно поместиться и пристроить необходимое оборудование или материал, который должен быть под руками. Козлостроительная промышленность еще не на достаточном уровне развития, поэтому приходится мастерить подмостки самостоятельно.

Проведение сборки

Изготавливая строительные леса из металла, на следующем этапе нужно будет осуществить сборку. Для этого мастеру рекомендуется заручиться помощью еще одного человека. Один из них должен будет удерживать две стойки, тогда как другому предстоит вставить в них перемычки. С помощью коротких элементов у вас получится собрать две боковины. Каждый из мастеров, удерживая по боковине, начинает вставлять длинные перемычки. После того как данные заготовки будут на месте, можно подровнять все по уровню, укладывая на них трапы. Перед тем как сделать строительные козлы, следует ознакомиться с технологией. На следующем этапе она предполагает возможность установки последующих ярусов, при этом нужно пользоваться вышеописанной методикой.

Простые складные столярные козлы из фанеры своими руками

Столярные козлы незаменимы в мастерской и при строительстве собственного дома. Приобрести их можно в строительных магазинах, но стоят они достаточно дорого, громоздки, тяжелы и неудобны в транспортировке.

Чтобы не тратить много средств и времени это приспособление можно сделать из фанеры. Такая конструкция получится легкой, а благодаря отсутствию сложных соединений и складному механизму не займет много места, и позволит легко перевозить ее в автомобиле.

Материалы и инструменты для работы

• палубная 18-21 мм фанера;
• петли от дверей;
• саморезы;
• полипропиленовая веревка;
• пила циркулярная.

козлов необходимо выбрать по удобству и в зависимости от высоты роста мастера, который ими будет пользоваться. Обычно в среднем она составляет 80 см, ширина около метра, ширина ножки — 10 см.

Распил деталей и подготовка к сборке

1. На листе фанеры размером 80 на 200 мм сделать разметку необходимых деталей для последующего распила.
2. Произвести распил деталей по разметке. Получится 9 деталей: 4 ножки, 2 верхних перекладины для ножек, 2 нижних перекладины для ножек и верхняя опорная площадка.
3. Просверлить места для крепления саморезов сверлом меньшего диаметра, зенковать отверстия, чтобы в последующем спрятать шляпки саморезов.
4. Если вы планируете использовать козлы на открытом воздухе, рекомендуется покрыть их лаком, краской или антисептиком, чтобы защитить от влаги и продлить срок их службы.

Сборка козел

1. Составление опорных ножек. Соединить ножки с помощью верхних и нижних перекладин. Для большей прочности можно использовать столярный клей ПВА. Немного клея нанести на места соединения досок, приложить заготовки и стянуть саморезами.
2. Соединение боковых сторон. Скрепить ножки между собой мебельными петлями, чтобы получился складной механизм.
3. Подсоединить к ножкам верхнюю перекладину. Прикрутить ее саморезами только с одной из сторон, чтобы козлы могли складываться и раскладываться.

Изготовление ограничителя открывания

Чтобы сделать работу с козлами безопасной, нужно чтобы они не открывались слишком сильно. В этом поможет установка ограничителя. Для этого необходимо просверлить отверстия внизу каждой ножки и продеть в них веревку из полипропилена, завязать и подплавить зажигалкой.

Получилось отличное компактное оборудование, которое необходимо для столярных работ. Осталось проверить его на прочность и запускать в эксплуатацию.

С помощью этого простого способа можно недорого и всего за пару часов собрать пильные козлы своими руками с помощью минимального набора материалов и инструментов, которые найдутся на любой стройке или в мастерской.

Имея пару раскладных козел и подсобные доски, можно распиливать материал длинной до 6 метров и проводить столярные работы различной сложности.

Подготовка

Сборка подходящих козел начинается с этапа проектирования. Необходимо составить подробный чертеж, который будет содержать в себе указания общих размеров и отдельных деталей.

На формирование чертежных схем влияет то, какого вида будут леса. Они могут быть двухэлементными – складными или цельными. В первом случае собираются две козловые опоры, на которые кладутся доски. Это позволяет регулировать длину лесов в зависимости от необходимости. Ширина же их определяется шириной опорных элементов. Во втором случае изготавливается цельная конструкция с фиксированными параметрами высоты, длины и ширины.

Наиболее простым вариантом самодельных лесов являются те, что изготовлены из деревянных материалов. Для сборки понадобится комплект основных инструментов и расходных элементов:

• молоток;
• ножовка (электролобзик);
• шуруповерт;
• измерительные приборы (рулетка, линейка).
• саморезы;
• сверла;
• крепежные металлические изделия.

Сборка ножек и примерка

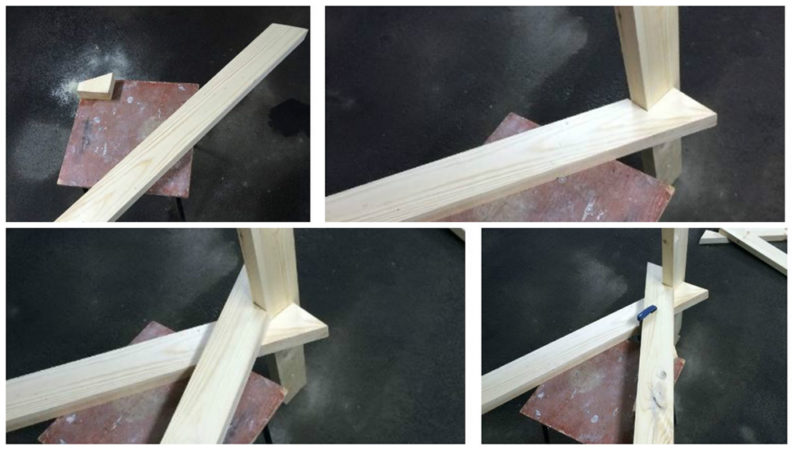

От качества разметки отверстия для болта зависит работоспособность приспособления. Поэтому необходима предварительная примерка по технологии:

• ножка укладывается на столик, чтобы вырез свисал над столешницей (можно использовать табурет, стул)
• опорная планка (верхняя) устанавливается в паз вертикально
• добавляется вторая ножка сверху первой (планка должна плотно прилегать к вырезам в обеих деталях)
• конструкция временно стягивается струбцинкой

Затем выполняются операции:

• размещенным вертикально угольником место пересечения ног переносится на боковую поверхность с обеих сторон конструкции
• получившиеся точки соединяются линией, которая становится вертикальной осью вращения
• угольником размечается продольная ось ножки
• в пересечении этих линий и будет центр для отверстия болта М10, являющегося шарниром соединения

Внимание: Отверстия должны быть перпендикулярны плоскости досок, поэтому необходим кондуктор. Им может служить пропил в бруске, прижатом к ножке саморезом либо струбцинкой

Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение.

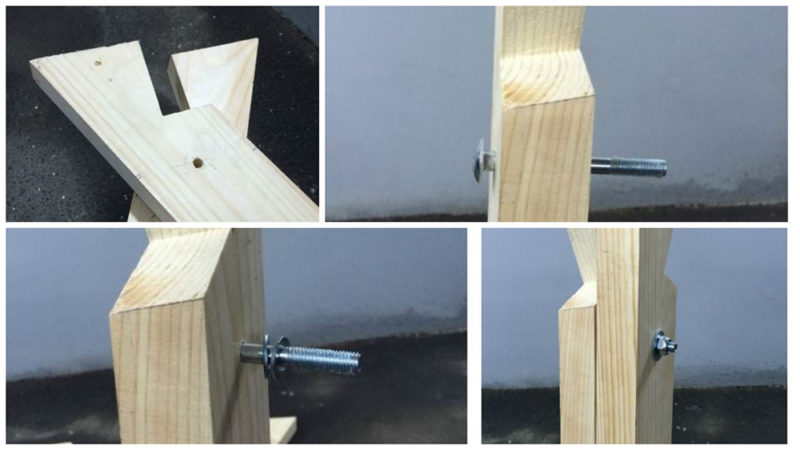

Сборка ног осуществляется поэтапно:

• болт проходит сквозь одну деталь
• на него надеваются две шайбы, облегчающие вращение деревянных элементов относительно друг друга
• на резьбовую часть надевается вторая нога
• осуществляется фиксация шарнирного соединения гайкой

Результатом становится комплект из двух ног, в пропилы которых сверху легко вставляется планка опорная.

Основные требования, предъявляемые к козлам

При изготовлении козел своими руками важно помнить, что главным в их конструкции является устойчивость и прочность

• Как согнуть трубу — рекомендации и советы по проведению работ в домашних условиях

• Бензиновая мотопомпа — качаем воду без привязки к розетке, основные требования к устройству

• Дровокол своими руками — механизированная подмога при заготовке дров на зиму (фото + видео)

Прочность необходима для того, чтобы выдерживать значительный вес распиливаемых бревен, а также постоянно меняющиеся, расшатывающие конструкцию силы, прилагаемые участниками распиловки дров.

По этой причине в крестообразном основании козел следует использовать брусья квадратного сечения не менее 10 х 10 см.

Далее излагается, как сделать козла для распиливания дров. Требуемые материалы:

• Деревянные брусья в сечении 10 х 10 см, длиной 110 см. Они используются для изготовления основы козел. Также подойдут гладкие, высушенные, не толстые бревна.
• 4 деревянных бруса в сечении 5 х 5 см, длиной 110 см. Они предназначены для «ног» конструкции.
• 2 бруса в сечении 5 х 5 см, длиной 35 см. Они предназначены для верхних деталей конструкции.
• 2 деревянных бруса в сечении 5 х 5 см, длиной 110 см для крепежа «ног».
• Средство «Биозащита» для обработки деталей конструкции.

На основном брусе следует сделать 12 пропилов, из которых затем вырезаются 6 пазов глубиной 2,5 см для верхних («рогов») и нижних («ног») деталей конструкции.

С помощью стамески и молотка изготавливаются пазы, в которые вбиваются отрезки брусьев для 4 «ног» и 2 «рогов и фиксируются шурупами.

Под необходимым углом спиливаются окончания брусьев, служащих «ногами», с такой целью, чтобы вся конструкция была устойчива. На этом работа по сборке основания закончена.

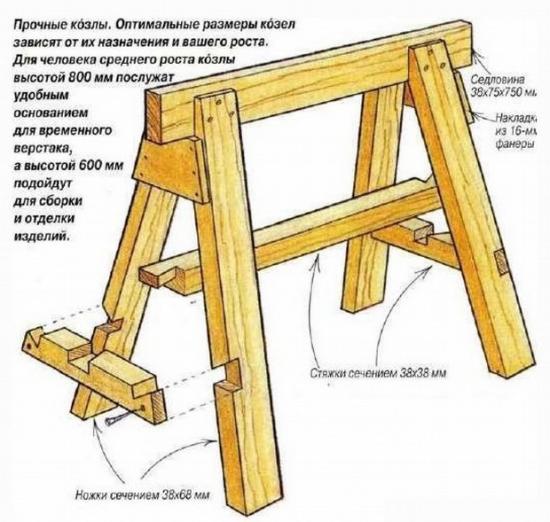

Из чего состоят строительные ко́злы

Для того чтобы понять, как сделать строительные ко́злы, предлагаем ознакомиться с их строением. Наиболее практичное решение в домашних условиях – это складной вариант ко́злов, так как нескладной занимает очень много места, и его нельзя будет использовать в дальнейшем. Основные элементы строения подмостков – это ножки, скреплённые поперечной перекладиной, и верхние концы рам.

Для начала нужно определиться с размерами конструкции. Начинают с ножек – чем выше потолки, тем выше должны быть ножки, но нужно учитывать и рост строителя – высокому человеку неудобно будет работать под самым потолком. Оптимальная высота ножек в большинстве случаев составляет величину, равную росту строителя, минус 10-15 см. Сечение бруса и количество распорок подбираются индивидуально для каждого случая.

Строение деревянных ко́зловИсточник yandex.net

Верхние части рам обычно можно соединить при помощи дверных навесов. Чтобы ножки не разъезжались под весом строителя на сколькой поверхности пола, должен быть ограничитель. Ограничитель фиксируется на нижних частях ножек так, чтобы конструкция была максимально устойчивой. Для ограничителя можно взять прочную планку или брусок.

Инструмент для изготовления подмостей своими руками

2. Рулетка строительная

Рулетка строительная используем для измерения длин досок перед нарезкой.

Лобзик может быть электрический или аккумуляторный. Используйте для поперечного и продольного разрезания досок для козла.

4. Ножовка по дереву

Ножовка по дереву применяется для разрезания досок, в случае отсутствия лобзика. Это замедлит скорость работы и увеличит нагрузку на организм, но это выход, когда нет лобзика.

Молоток понадобиться для подбивания досок.

6. Шуруповёрт

Шуруповёрт используем для скрепления досок саморезами. Биту подбирайте специально для жёлтых саморезов.

При работе с электроинструментом, колющим и режущим инструментом обязательно соблюдайте ТЕХНИКУ БЕЗОПАСНОСТИ

Строительные козлы, что это

Этимология термина козлы достоверно не известна, тем не менее, некоторые предположения сделать можно. Не конем же назвали подставку, позволяющую проводить строительные работы на небольшой высоте. Да и с кучерскими козлами эта штуковина имеет очень мало общего, поэтому оставим это этимологическое исследование для специалистов в области парнокопытных и филологов. Нас же интересует, как сделать строительные козлы своими руками. Или подмостки, если кому режет ухо ударение на первый слог.

Строительные козлы – практичное и многофункциональное решение, которое позволяет не просто находиться на определенной высоте, но и иметь свободу перемещения по уровню, заданному высотой опор козлов. И здесь козлы вне конкуренции. По материалам изготовления козлы могут быть:

• деревянные строительные козлы;
• металлические строительные козлы;
• козлы комбинированные.

Рассмотрим вариант деревянный, поскольку он самый малозатратный как по материалам, так и по времени.

Ничего лишнего: мобильная мусорка

Простите за такое натуральное сравнение, но вы знаете, почему лошадям, которые возили по городу брички, привязывали под хвост мешок? Да, именно по этой причине, чтобы сохранить чистоту мостовой. Вот и мой рабочий козлик обзавёлся таким устройством.

Я отрезала обод от ведра от краски и обрезала крышку. Между ободом и крышкой можно закрепить мешок для мусора. А сам обод зафиксировала подвижным держателемНадеюсь, мой строительный зверь вам понравился. Буду рада, если кому-то мой опыт поможет в ремонте

Спасибо Ольга! Очаровательный мастер-класс от настоящей мастерицы! На вашу работу приятно смотреть. Нам даже нечего добавить. Единственно, что можно сделать – предложить усложнить задачу, как в этом небольшом видео по созданию многофункционального столярного стола:

Watch this video on YouTube

Мы ждём ваших впечатлений и комментариев, а также новых материалов в рубрике «Не женское это дело!»

ФОТО: Ольга Яровая

Бюджет изготовления своими силами

Для козелков высотой 0,8 м справедливы следующие размеры:

• ноги (4 шт.) – 0,95 м
• перекладина верхняя – 0,9 м
• распорки (3 шт.) – 0,85 м, 0,77 м и 0,7 м

Поэтому для изготовления двух комплектов приспособления потребуется пиломатериал и крепеж в количестве:

• доска 95 х 45 мм – 5 штук по 2 м
• доска 90 х 20 мм – 1 штука 2 м
• доска 90 х20 – 1 штука 3 м
• болт мебельный М10 х 100 с гайкой – 4 штуки
• шайбы М10 – 12 штук
• саморезы 4 х 45 – 50 штук (по дереву)
• ремень – 2 штуки

Внимание: Основной проблемой при покупке досок является выбор сухой древесины со стабильной геометрией. В козелках отсутствует жесткий каркас, поэтому не годятся «пропеллеры», доски с перепадом толщины, облоем

Примерная смета изготовления козлов раскладных универсальных выглядит следующим образом:

• ремень – 140 руб. (2 шт. в упаковке)
• болты в комплекте – 75 руб.
• саморезы – 30 руб.
• доска – 1000 руб.

Можно уложиться в сумму 1,25 тысяч рублей, то есть минимум вчетверо дешевле, чем при покупке готовых козелков.

Сборка традиционных козел

Для изготовления классической конструкции для пилки дров своими руками понадобится один из перечисленных материалов:

• Деревянный брус. Устройство можно очень быстро собрать, но оно может испортиться от влажности или случайно повредиться при работе пилой.
• Деревянные столбики. Такие конструкции часто используют для опор забора. Из них можно собрать простое и дешевое, но не самое прочное изделие.
• Металлопрофиль. Из квадратной или круглой металлической трубы можно соорудить очень прочные и удобные козлы для распила дров. Такая конструкция будет служить десятилетиями.

Изделие очень просто, но чтобы оно получилось функциональным, нужно соблюдать определенные рекомендации. Одна из которых – составление схемы или чертежа, который облегчит сборку. На чертеже нужно отметить размер и высотку конструкции. Это позволит правильно собрать козлы и рассчитать количество необходимого материала.

Очень важно в работе точно подобрать угол расположения опор. Правильный наклон сделает конструкцию устойчивой, а распил простым

Если вы не знаете, как сделать козлы своими руками, воспользуйтесь инструкцией от профессионалов.

При изготовлении козел необходимо правильно подобрать их высоту и длину. На эти габариты влияет:

• рост работника, который будет пилить дрова;
• размер пилы;
• габариты стволов, которые пойдут в заготовку.

Правильно выбранные параметры позволят собрать козлы быстро и правильно. Оптимальная высотка конструкции – 90-100 см. При такой высоте работник не будет напрягать спину постоянным наклонами, а руки будут горизонтальны рабочей поверхности.

Конструкция строительных козел

Прежде чем начать изготавливать строительные козлы своими руками, выбираем материалы для изготовления. Существуют три основных материала, из которых изготавливаются козлы:

• металл;

• дерево;

• деревянно-металлическая комбинация.

Так как металлические трудны в создании и достаточно затратные по материалам, рассмотрим деревянные козлы.

После выбора материала стоит понять условия их использования. Если это стационарные или редко передвигаемые подмостки, то стоит создавать одноразовый помост. Если же козлы планируется часто перемещать, выбираем складные козлы.

Прежде чем начать столярные работы, создаём чертёж и просчитываем требуемую высоту. Стандартной для комфортной работы взрослого мужчины является высота 80–90 см.

Длину нужно выбирать такой, чтобы при наложении сверху доски для строительной площадки, балка выступала минимум на 5–7 см с каждой стороны, а лучше взять с запасом.

Конструкция предельно проста, в открытом состоянии напоминает букву «А», и имеет возможность использоваться как на небольшую высоту, так и с помощью двух козел на полную высоту.

Чертеж строительных козел. Монтаж своими руками

При проведении любых работ, связанных с ремонтом или обслуживанием дома, требуется подниматься на определённую высоту. Если вкрутить лампочку можно с помощью стула, а замазать маленькую трещину с помощью стремянки, то обширные работы требуют большей мобильности.

Для перемещения на высоте создаются строительные козлы, иначе называемые подмостками. Готовые конструкции есть в строительных магазинах, но цены идут на тысячи рублей. Их проще сделать самому, и это стоит в несколько раз дешевле.

Конструкция строительных козел

Прежде чем начать изготавливать строительные козлы своими руками, выбираем материалы для изготовления. Существуют три основных материала, из которых изготавливаются козлы:

Так как металлические трудны в создании и достаточно затратные по материалам, рассмотрим деревянные козлы.

После выбора материала стоит понять условия их использования. Если это стационарные или редко передвигаемые подмостки, то стоит создавать одноразовый помост. Если же козлы планируется часто перемещать, выбираем складные козлы.

Прежде чем начать столярные работы, создаём чертёж и просчитываем требуемую высоту. Стандартной для комфортной работы взрослого мужчины является высота 80–90 см.

Для готового изделия высотой 85 см, нужны ножки длиной 95 см.

Длину нужно выбирать такой, чтобы при наложении сверху доски для строительной площадки, балка выступала минимум на 5–7 см с каждой стороны, а лучше взять с запасом.

Конструкция предельно проста, в открытом состоянии напоминает букву «А», и имеет возможность использоваться как на небольшую высоту, так и с помощью двух козел на полную высоту.

Подготовка

После создания чертежа надо решить, какой длины будет площадка, и какое количество козел придётся для неё изготовить. Козлы всегда создаются от двух и больше – если накладываемая доска длинная и может проломиться посередине.

Разборные строительные козлы из дерева

Преимущество перед обычной площадкой, разборных козлов в многоразовости использования и возможности быстро достать из места хранения и использовать. При обычной постройке подмостков, используются только доски, скреплённые гвоздями.

После окончания работ их затруднительно оставить на хранение в не разобранном виде. Чтобы такие подмостки не занимали много места, их приходится демонтировать, что трудно, если они сделаны качественно.

Разборные козлы не занимают много места, есть возможность перевозить и использовать для различных нужд, кроме прямого назначения. Чтобы создать козлы, нужны две опоры.

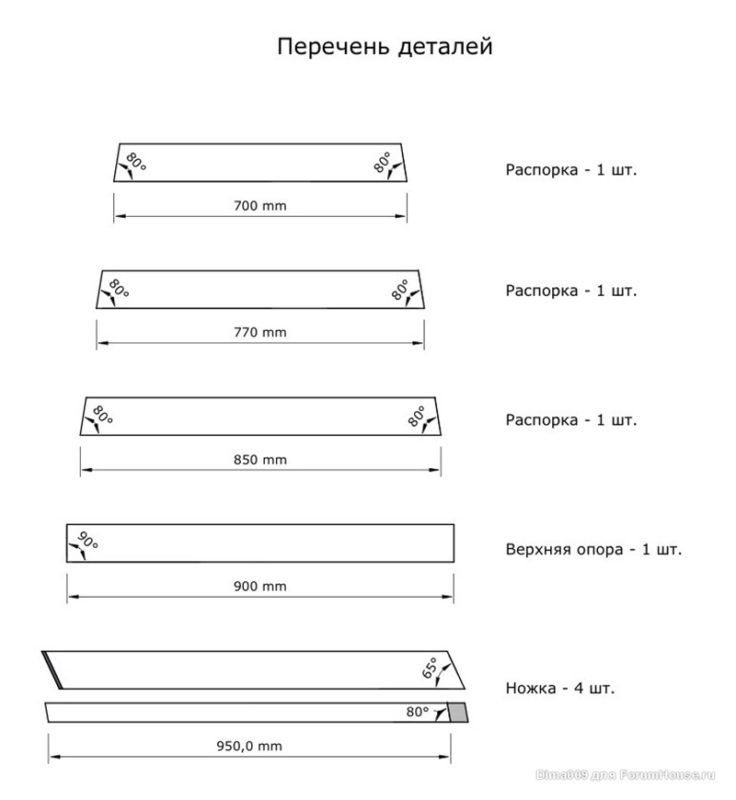

Для изготовления одной опоры понадобятся:

четыре доски для ножек – 0,95 м;

доска 0,9 м для верха;

три перекладины по 0,85, 0,77, 0,7 м.

Столярные работы

Сборка козлов проводится в соответствии с рекомендуемой инструкцией.

На ножках сделайте разметку, срежьте с двух сторон лишнее дерево, под углом 80 0 . Разрезы должны быть параллельны.

Используйте готовую ножку, как пример, и сделайте остальные.

Проверьте, чтобы концы верхней доски, которая будет держать на себе помост, были под углом в 90 0 .

На досках будущих распорок, с одного конца отмерьте угол в 80 0 , а с другого в 100 0 . Отрежьте.

Заготовки готовы, теперь прорезается место для верхней доски. Для этого сложите две готовые ножки в такое положение, которое они будут принимать в открытом виде, прочертите угол в 90 0 , и отрежьте. По этой ножке прорезаются все остальные.

Ножки соединяются как ножницы, в них просверливается ось вращения, в которой не до конца закручиваются болты, позволяя ножкам открываться и закрываться.

Осталось только сделать распорки между готовыми ножками, две с широкой стороны, и одна с узкой. После чего на нижние распорки закрепите стяжной ремень.

Одна опора будущей строительной площадки готова, по такой же схеме собирается вторая.

Разборные козлы — лёгкий и недорогой способ создать строительную площадку, которая достаточно долговечна, мобильна, и способна выдерживать вес взрослого мужчины, а также строительных материалов.

Самостоятельное изготовление строительных козлов: Инструкция +Фото и Видео

Козлы строительные- как изготовить своими руками? Множество работ связанных с ремонтом и строительством должны проходить на возвышении. Первое что попадается это стремянка, но она сильно ограничивает ваши возможности. Для этого придумали козлы и подмостки, ведь на них может встать даже два человека, а так же весь необходимый инструмент который необходим в свободном доступе. Поскольку козлостроительное производство еще не так широко развито, можно научиться монтировать козлы строительные своими руками.

Строительные козлы – практичное решение, позволяющее находится на возвышенности, свободно передвигаться.

Общие сведения

В этом с козлами ничего не сможет конкурировать. Изготовлены они могут быть из:

• Дерева,
• Металла,
• Смешанные (дерево и металл).

Какими бывают козлы

Строительные подмостки бывают двух видов:

1. Складные. Очень удобные, компактные козлы в сложенном виде очень удобно хранить. Но с ними так же следует быть осторожным, их всегда необходимо проверять на устойчивость.
2. Не складывающиеся. Имеют огромное удобство для работы на них и устойчивость, так как представляют собой единую опору. Но в данном случае их не совсем будет удобно хранить.

Козлы из алюминия довольно сложно и не бюджетно монтировать в домашних условиях. Поэтому хороший вариант это деревянные козлы. Ведь дерево это очень практично и удобно.

Монтаж

Для монтажа понадобится:

• Схема,
• Рулетка ( для замеров деревянных полотен перед началом работы),
• Пила (используется для того, чтобы распиливать доски),
• Карандаш (для разметки),
• Дрель ( для скрепления досок при помощи шурупов, при работе с электрическим инструментом необходимо знать и следовать технике безопасности),
• Шурупы,
• Болты, гайки и т. д.
• Уголок столяра,
• Деревянный материал.

Схема сборки

1. На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
2. Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
3. Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
4. И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
5. Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.

Особенности козлов из металла

Разновидности металлических лесов:

• Штыревые,
• Хомутовые,
• Рамные,
• Клиновые ( имеют одни из самых сложных соединений, в форме дисков приваренных к прямым стойкам и трубам. Замок располагается на диске, клин входит в отверстие. Преимущество таких лесов то что их очень легко подвергнуть сборке и разборке, и перенести в другое место.)

Так же можно приобрести материалы для самостоятельного монтирования, либо уже изготовленные детали, которые остается лишь скрепить между собой.

Как сделать своими руками складные козлы

«Изюминка» этих козел — третья пара ног.

Благодаря их асимметричной форме удобно распиливать на чурбаки даже короткие брёвна. Такие козлы помогут заготовить на зиму изрядный запас дров для печки или камина.Изготовлены они из строганых брусков. Подвижное соединение ножек обеспечивается при помощи болтов М10. По окончании работы козлы складывают, экономя тем самым место при их хранении в подсобном помещении.

Для изготовления складных козлов нам понадобится:

Из строганых деревянных брусков сечением 35 х 55 мм:

• 6 ножек длиной 1100 мм;
• 4 перемычки длиной 900 мм.

Прочее: 24 шурупа 5 х 70 мм;

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

• 3 оцинкованных болта М10 с полукруглой головкой с «усом»;
• 6 гаек М10 с шайбами.

Складные козлы своими руками – фото

Складные козлы имеют три пары ног. Осью шарнира и одновременно деталью, соединяющей ножки, служит болт М10 с гайкой. Шайбы делают соединение подвижным, несмотря на сильную затяжку гаек.

С наружной стороны ножки вставляют болт с полукруглой головкой с «усом». Затем на болт надевают шайбу, а после этого — вторую ногу. Сверху надевают ещё одну шайбу и накручивают две гайки.

Строганые бруски-перемычки связывают три пары ножек в единую конструкцию и одновременно являются упорами, которые ограничивают раствор ножек козлов. Бруски крепят к ножкам шурупами.

Так выглядят собранные козлы. Кромки упорных брусков немного скашивают, чтобы ножки ложились на всю поверхность кромки, не заминая рёбра.

Площадка для работы

Собственно, то, ради чего мы и собираем строительные козлы своими руками — площадка. В зависимости от характера выполняемых работ, размер площадки тоже подбирается индивидуально. Вес, который должна она выдерживать, должен быть никак не меньше, чем вес человека плюс нагрузка от инструмента и материалов. Словом, 150-170 кг будет вполне достаточно для любых строительно-ремонтных работ. Габаритные размеры площадки должны быть такими, чтобы она вписывалась в дверные проемы, а это не более 70 см, а длина ее не должна превышать полутора метров, иначе будет неудобно маневрировать.

Следовательно, для изготовления двух козлов, площадки и, возможно, пристенной стремянки, понадобится не более 12-15 метров обрезной доски, а это совсем немного для того, чтобы гарантированно получить удобного восьминогого помощника при любом ремонте и строительстве.

При проведении любых работ, связанных с ремонтом или обслуживанием дома, требуется подниматься на определённую высоту. Если вкрутить лампочку можно с помощью стула, а замазать маленькую трещину с помощью стремянки, то обширные работы требуют большей мобильности.

Для перемещения на высоте создаются строительные козлы, иначе называемые подмостками. Готовые конструкции есть в строительных магазинах, но цены идут на тысячи рублей. Их проще сделать самому, и это стоит в несколько раз дешевле.

Решение проблемы зажима режущей части пилы

Существуют два варианта таких козел для пилки бревен бензопилой.

1 вариант

Стальные конструкции, в которых бревно фиксируется зубчатым фиксирующим устройством либо цепью, а выступающий, более длинный конец находится за пределами козел.

В такой конструкции основная опора спроектирована так, что равновесие козел не нарушается ни при каких обстоятельствах. За границей такие козлы производят в заводских условиях.

Отечественные отличаются простотой, а их чертежи, также защищенные патентом, стоят значительно дешевле.

2 вариант

Иной вариант конструкции для распиливания бревен при помощи бензопилы, также защищенный патентом, изготавливается из дерева.

Положительные стороны этого варианта:

• Возможность распиливания бревен без помощников, в одиночку, поскольку отпадает необходимость поворачивать их, чтобы избавиться от зажима.
• Цепь пилы не зажимается в распиле.
• Возможность контроля длины отпиливаемых отрезков бревна. Такая конструкция позволяет получать отрезки одинаковой длины.
• Спиленные отрезки бревна откатываются в безопасное место, не причиняя вреда пильщику.
• Возможность хранения в сложенном виде. В кладовой такие складные козлы не займут много места, в сложенном состоянии их толщина составит не более 12 см.
