Что такое конденсационный котел

Принципиальное отличие конденсационного котла от обычного (конвекционного) – способность извлекать дополнительную тепловую энергию из дымовых газов, которые неизбежно образуются при сгорании топлива. В обычном котле горячие газы, содержащие большое количество водяного пара, просто удаляются через дымоход. В конденсационном они охлаждаются до температуры, когда содержащаяся в них вода снова переходит в жидкое состояние, т. е. конденсируется. Выделенная при этом энергия расходуется на подогрев воды. Именно поэтому в технических характеристиках подобных котлов указываются цифры КПД, кажущиеся невозможными – более 100%. Здесь действительно нет никакой ошибки: КПД теплогеренирующего оборудования обычно рассчитывают по низшей теплоте сгорания топлива без учета энергии парообразования. Конденсационный котел не только извлекает очень высокий КПД из сгорания топлива (97-98%), но и добавляет еще 11-12% за счет конденсации водяного пара. Следует заметить, что такой КПД котел выдает только в режиме 50°С/30°С; при более высокой температуре (более 57°С) конденсация прекращается и котел работает как обычный конвекционный.

Конденсационный котел

Коэффициент COP и эффективность кондиционера

Однако возможность режима работы при низких отрицательных температурах не главное. На чем же еще следует сделать акцент при выборе инверторного кондиционера, дабы его работа создавала достаточное количество тепла в доме и при этом была выгодна?

За это отвечает коэффициент COP (Coefficient of Performance) – коэффициент эффективности или преобразования. Его можно найти в полном перечне характеристик.

COP – это отношение тепловой производительности кондиционера в режиме работы на обогрев, к его электрической мощности, то есть к тому, сколько он потребляет электричества из розетки.

Какое значение COP считается хорошим? У лучших моделей оно достигает 5 единиц. От 3,5 до 4,0 это средние параметры.

Например, cop=3.61 означает, что при мощности в 1квт, такой инвертор способен закачать за 1час в помещение тепловую мощность в 3,61квт.

Аналогичный параметр при работе на охлаждение называется коэфф. EER. Он показывает сколько тепловой мощности откачивается из помещения сообразно затраченной электрической мощности кондиционера.

Чем больше COP, тем выгоднее и дороже кондиционер. Как уже говорилось выше, хорошим значением является COP=5,0. Имея такой аппарат, потратив за 1час один киловатт эл.энергии, вы загоните в свое помещение 5квт тепла.

Насколько это выгодно? При нынешних ценах за электричество, 1квт тепла при обогреве таким кондиционером в Москве или области будет обходиться вам примерно в 1 рубль.

В отдельных регионах затраты будут раза в полтора меньше. Вроде получается, что это даже дешевле чем отопление на дровах, не говоря уже об обогреве другими электрическими приборами.

Но вот тут-то и кроется главная хитрость. Параметр КОП, указанный в технической документации, измерен при некоторых идеальных условиях. А конкретно — при работе на обогрев с температурой окружающей среды +7С.

При понижении уличной температуры COP будет уменьшаться, так же как и при увеличении комнатной. Если у лучших японских инверторов COP составляет 5,0 при уличной температуре t=+7C и комнатной +20С, и вы захотите раскочегарить комнату до +30С без изменения уличных параметров, COP тут же упадет до 4,0-4,5.

А если еще и похолодает на улице, то этот параметр упадет гораздо больше. На морозах -25С у фирменных “япошек” КОП держится в пределах 1,5-2,0. То есть, эффективность падает в два раза.

Ну и что, скажете вы. Это же все равно выгоднее и дешевле в 2 раза, чем топиться масляной батарей или конвектором. На самом деле не совсем так.

Удаление дымовых газов

Удаление дымовых газов, как правило, осуществляется через коаксиальные дымоходы, обычно изготовляемые из термостойкого пластика. А управляемый электроникой насос оптимизирует мощность отопления, экономит электроэнергию и снижает шум от протекающего в отопительной системе теплоносителя.

Каким бы совершенным ни был котёл, эффективность его работы в значительной степени зависит от параметров системы отопления. Чем ниже температура воды, тем более полно будет происходить конденсация водяного пара, а значит, тем большая доля скрытой теплоты будет возвращаться в систему. Таким образом, тем выше будет и КПД котла. Разумеется, и систему отопления под конденсационный котел следует применять соответствующую, рассчитанную на более низкую температуру теплоносителя. При проектировании нужно ставить условие, чтобы температура теплоносителя в обратном контуре не превышала 60 °С при любых условиях снаружи. В таком случае при относительно низкой температуре, температура в обратной линии будет составлять около 45-50 °С и котел будет ра­ботать в режиме конденсации. Все необходимые условия соблюдаются в напольных системах отопления или системах низкотемпературного панельного отопления. Режим конденсации в этом случае обеспечивается в течение всего периода отопления. Необходимое условие для работы котла в конденсационном энергосберегающем режиме — температура теплоносителя на входе в котел менее 57 °С. Чем температура ниже, тем лучше будет происходить конденсация и тем выше будет КПД котла.

Но даже если установить такой котел на место старого обычного, не меняя систему отопления, все равно большую часть времени он будет работать с эффектом конденсации, то есть более эффективно, чем старый. Связано это с тем, что самые холодные дни составляют в нашем климатическом поясе порядка 10% длительности отопительного периода, следовательно, в течение девяти десятых этого периода конденсация возможна.

Наконец, конденсационные газовые котлы могут быть как одно-, так и двухконтурными, применяемыми как для отопления, так и для нагревания горячей воды, и мощность их может составлять 20-100 кВт. Для бытовых целей этого более чем достаточно, а для промышленного или офисного применения выпускаются более мощные модели в напольном исполнении. Предлагаются также комплекты для подключения котлов, расширительные баки, нейтрализаторы конденсата в зависимости от мощности установки, средства для нейтрализации, предохранительные устройства, а также комплекты трубной обвязки котлов и подключения гидравлической стрелки, системы отвода дымовых газов. В Европе это самый массовый тип отопительных приборов, а во многих странах установка любых других газовых котлов, кроме конденсационных, запрещена. Причина — более низкие выбросы вредных веществ и более высокий КПД. Так некоторые государства заботятся о своих гражданах, запрещая продавать не экономичное и не экологичное оборудование.

Достоинства газовых котлов

Газовые котлы получили широкое распространение, поскольку практичны и удобны в использовании, отличаются умеренными ценами на оборудование и на процесс дальнейшей эксплуатации.

Автономность

Автономными или независимыми называют приборы, не требующие постоянного подключения к общим коммуникациям.

Если пробурить скважину и сделать объемный резервуар, то в плане водоснабжения дом будет считаться автономным, так как зависимости от централизованной подачи воды у него нет. Аналогичная система действует и для газового котла.

Если поблизости не проходит магистраль газопровода, а топить дровами и углем нет желания, то установка котла, работающего на природном или сжиженном газе, значительно упростит и удешевит процесс отопления дома.

Справка. Автономность достигается за счет того, что газ находится в баллонах. Следовательно, его можно транспортировать в любое место. Достаточно выделить небольшое пространство под баллоны, подсоединить их к системе.

Минус баллонов — их быстрое опустошение. В таком случае приобретается либо мобильный газгольдер, либо стационарный, который вмещает в себя гораздо большее количество газа и способен дольше обогревать дом.

Высокий КПД

Средний КПД у правильно работающего газового котла составляет более 90%. Все зависит от типа топлива, разновидности прибора, окружающей температуры и иных факторов.

У некоторых агрегатов КПД значительно выше — около 95%, у других — чуть ниже. Поэтому за усредненный показатель и принимается цифра в 90%.

Это значение в любом случае выше, чем у котлов на твердом топливе. От сгорания газа остается минимальное количество «отходов», но они передаются в атмосферу в качестве углерода.

А если прибавить к этому фактору низкую цену на топливо, то газовый котел становится экономически выгодным отопительным устройством.

Долгий срок работы

Срок эксплуатации котла зависит от нескольких факторов:

От цены.

Логично предположить, что дешевый агрегат вряд ли будет служить достаточно долго, ведь при его производстве сэкономлены деньги на оборудовании, на системах безопасности, на качестве материала. Средний срок службы недорогого котла составляет около 10—15 лет, в то время как качественный прибор способен проработать 20—25 лет.

От правильности эксплуатации.

Если в квартире или доме наблюдаются перебои с напряжением в электросети, то лучше приобрести источник бесперебойного питания системы on-line.

Он выпрямляет приходящий ток и не допускает скачков напряжения, моментально переключаясь на собственные ресурсы

Эта мера предосторожности позволит сохранить самую дорогостоящую часть котла — его электронику, цена которой может составлять от одной трети и до половины стоимости самого котла

От качества топлива.

На первый взгляд может показаться, что газ не разбавляют. На самом деле, как и дизель, и бензин, газ тоже может быть далеко не высшего качества. Поэтому стоит покупать его лишь у проверенных поставщиков.

Все эти меры позволят максимально продлить срок службы котла.

Компактность

Газовый котел не требует больших помещений для своего расположения. По размерам прибор может быть чуть больше стиральной машины. Это дает возможность пристроить агрегат практически в любое место: в ванную комнату, туалет, коридор, кладовую, бойлерную (при ее наличии). Даже маленькая квартира способна вместить газовый котел, который будет дополнительным источником ее отопления.

Отсутствие места для хранения можно назвать положительным моментом только в том случае, если жилое помещение подключено к системе магистрального газопровода.

​

Для полноценной работы такому котлу требуется лишь подсоединение к газовой трубе.

С другой стороны, автономные газовые устройства подразумевают необходимость организации места под баллоны или газгольдер.

Если владельцам квартиры это причиняет неудобства, то в частном доме можно найти место под прибор или создать его. В этом плане гораздо удобнее иметь стационарный газгольдер.

Он закапывается в землю и формально не требует какого-либо места в доме или на улице, а благодаря большому объему наполняется он раз в год. При умеренном потреблении газа и утепленном доме газгольдера хватит на длительный срок.

Простота эксплуатации

Взрослому человеку не составит труда разобраться в основных функциях котла, найти кнопки включения и выключения, а также вентиль для подачи газа. Система собрана таким образом, чтобы ее хозяевам было легко производить нужные манипуляции.

Преимущества и недостатки

Положительные характеристики конденсационного оборудования:

• Нет необходимости в дымоходе, который обладает сложной конструкцией. Так как температура продуктов сгорания небольшая, есть возможность обустройства дымохода из алюминиевых и пластиковых труб. Также разрешается устройство коаксиальных дымоотводов, где воздушная масса подается и отводится по методу «маленькая труба в большой трубе», то есть продукты сгорания удаляются сквозь стену в атмосферу.
• Компактность в сочетании с большой производительностью. Линейка конденсационных аппаратов, имеющих производительность 120 кВт, выполнены в настенных вариациях. Традиционные газовые устройства занимают намного больше места и бывают только напольными.

• Забор воздушной массы для оптимального функционирования из здания, в котором они располагаются. Таким образом, отпадает необходимость в обустройстве специальных котельных помещений для оборудования мощностью менее 60 кВт.
• Сокращение выделения вредных газов и паров в атмосферу.
• Значительная экономия газа. При качественной установке устройства мощностью 60 кВт за зиму можно сэкономить около 2000 м3 топлива.

Отрицательные характеристики оборудования конденсационного типа:

• Дороговизна. В среднем, цена стандартных котлов такой же мощности до 40% ниже стоимости конвекционных котлоагрегатов.
• Нельзя конденсат сливать в септик, поэтому необходим специальный резервуар для сбора конденсата, где он нейтрализуется при помощи нейтрализующих компонентов, и только потом его можно направить в емкость для слива. Резервуар для конденсата должен быть достаточно большой вместимости, так как оборудование даже с маленькой мощностью выдает высокий объем конденсата.
• Необходимость отопительной системы, функционирующей при низких температурных режимах.
• Неэффективная работа при слишком низких температурах, так как появляется необходимость в повышении температуры теплового носителя.
• Энергозависимость.

Устройство котла

Конденсационный котел – что это такое в конструкционном плане?

Основной рабочий элемент – теплообменник из нержавейки в форме змеевика. Внутри спирали расположен нагревательный элемент (горелка). В змеевик поступает теплоноситель из обратки, разогревается от горелки.

Со стороны входного патрубка, где вода самая холодная (менее 59 градусов), на стенках камеры пар конденсируется. В конденсационных моделях камера сгорания закрытого типа, т.е. воздух для горения котел забирает с улицы, и продукты сгорания в котельную не просачиваются.

• циркуляционным насосом, принудительно перегоняющим теплоноситель (располагается на обратной трубе, оснащен фильтром);
• коаксиальным дымоходом (двойная труба, для подачи воздуха и отвода дыма одновременно), подсоединена в верхней части агрегата;
• вентилятором для принудительного нагнетания воздуха на горелку;
• конденсатоотводчиком.

В схему включены приборы защиты и контроля (виды автоматики для газовых котлов отопления ). Современные модели котлов допускают возможность дистанционного управления, начиная с пультов и заканчивая СМС.

Специфика эксплуатации

Чтобы перевести систему отопления с обычного котла на конденсационный, просто подключить к имеющимся коммуникациям новый агрегат недостаточно: кроме того, что для замены любого газового оборудования нужно взять разрешение, так ещё и сам процесс его эксплуатации потребует соблюдения некоторых правил.

Требования к системе отопления

Схема низкотемпературного отопления Поскольку для конденсации пара используется уже прошедший по трубам охлаждённый (30–50 °С) теплоноситель, работать с максимальной отдачей такие котлы будут только в низкотемпературных системах – к ним относятся тёплые полы, стеновые панели, капиллярные маты и батареи с увеличенным числом секций.

В системах, функционирующих в высокотемпературном режиме (60–80 °С), конденсационные агрегаты теряют существенную часть эффективности, до 6–8 %.

Однако говорить, что они совсем не годятся для стандартного радиаторного или лучистого отопления нельзя, ведь даже в них поддерживать слишком высокую температуру (50–55 °С) обогрева жилого дома большую часть времени просто нет необходимости – за исключением нескольких морозных недель за целый период.

Поэтому, в межсезонье конденсационник может полноценно обслуживать и стандартные системы – просто, когда наступит сильное похолодание (-25–30 °C), он перейдёт в усиленный режим работы. Процесс конденсации при этом прекратится и КПД упадёт, но всё равно он на 3–5 % будет выше, чем у конвекционных агрегатов.

Образование конденсата

Пример отвода и нейтрализации конденсата. Следующий важный нюанс, который многие пользователи отмечают как недостаток – котлу необходима ежедневная утилизация отработанного конденсата.

Количество конденсата можно определить из расчета 0,14 кг на 1 кВт/ч. Так, например, агрегат мощностью 24 кВт, который в среднем работает с нагрузкой 40–50 % (благодаря точной регулировке параметров, исходя из погодных условий, может задействоваться и меньшая часть ресурса), выделяет около 32–40 л в сутки.

• центральная (поселковая, городская) канализация – конденсат можно просто сливать, при условии, что его разбавили в пропорции минимум 10:1, а лучше 25:1;
• локальная очистительная станция (ЛОС) и септик – конденсат предварительно должен проходить через процедуру нейтрализации кислоты в особом резервуаре.

Наполнителем для нейтрализатора, как правило, служит мелкая минеральная крошка совокупным весом от 5 до 40 кг. Менять её придётся вручную каждые 1–2 месяца. Также есть модели со встроенными нейтрализаторами, попадая в которые, конденсат автоматически ощелачивается и самотёком отводится в канализацию.

Пример применения компактного нейтрализатора при производстве небольшого к-ва конденсата.

Дымоход

Для удаления продуктов сгорания на конденсационные котлы устанавливают облегчённые дымоходы, не требующие строительства более традиционного аналога. Обычно под понятием «облегчённые» подразумеваются коаксиальные дымоходы – объединены в конструкцию по принципу «труба-в-трубе».

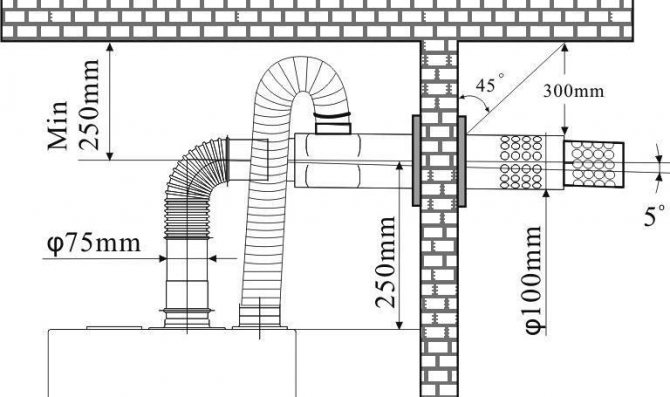

Коаксиальный дымоход одновременно используется как для выброса дыма (через внутреннюю трубу), так и для подачи воздуха (через пространство между внутренней и внешней трубой). За счёт такой конструкции он не забирает кислород из помещения, а также повышает КПД котла, т. к. воздух подогревается ещё до поступления на горелку.

Монтаж такого дымохода относительно прост: единственная сложность – необходимость размещения под небольшим углом (3–5 °) к улице. Это делается для того, чтобы весь скапливающийся на стенках внутренней трубы конденсат не попадал обратно в камеру сгорания и на первичный теплообменник котла, многократно снижая срок службы уязвимых к кислотности агрегатов.

Дымоходные трубы для конденсационных агрегатов изготавливаются из лёгких антикоррозийных материалов – нержавеющей стали и жёстких полимеров (пластика): при низких температурах отработанного газа они не деформируются, не плавятся, а также не выделяют в атмосферу каких-либо загрязняющих веществ.

Конденсационные котлы отопления типы и производители

Отопительные приборы с использованием конденсации могу быть напольного или настенного исполнения. Настенные имеют, как правило, небольшие мощности (до 100 кВт, редко до 120 кВт) и небольшие размеры. Некоторые модели оборудования используются исключительно на отопление, некоторые готовят также горячую воду для бытовых нужд (ГВС). Причем горячая вода может готовиться в некоторой емкости (бойлерного типа) или разогреваться в змеевике (проточного).

Настенный конденсационный котел имеет небольшие размеры

Фирма Vaillant (Вайлант) производит конденсационные котлы как настенном исполнении, так и в напольном варианте. Есть модели с проточным нагревом воды для ГВС в пластинчатом теплообменнике, а есть емкостного типа. Оборудование может изменять мощность работы в широком диапазоне минимально — 20-28% от номинальной.  Имеется встроенный автоматический воздухоотводчик, есть возможность переоборудования под сжиженный газ, простая установка параметров при первом пуске. Напольные агрегаты могут использоваться в каскадной связке для отопления и обеспечения горячей водой многоэтажных домов. Имеется контроль безопасности всех основных параметров (контроль пламени, температуры теплоносителя, дымоотведения)

Конденсационные котлы Vaillant настенные и напольные

Конденсационные котлы Baxi (Бакси) также выпускаются в настенном и напольном варианте. Котлы этой фирмы линейки Luna отличает возможность подключения внешнего бойлера для горячей воды.  Линейка NUVOLA COMFORT ориентирована на подготовку большого количества горячей воды. Также имеется автоматический контроль как за температурой теплоносителя в отопительной системе, так и за температурой воды в ГВС. К стандартному набору контроля параметров системы добавлена система защиты от замерзания и антибактериальная обработка. Линейка Baxi Duo-tec автоматически адаптируется под качество подаваемого топлива и тип дымохода, имеет автоматический байпас и моделируемую мощность горелки, которая подстраивается также под погодные условия. Напольные конденсационные котлы Бакси отличаются небольшими габаритами и широким выбором функций, могут работать в каскаде и обеспечивать большие частные дома, производственные,  промышленные помещения,  многоквартирные здания.

Конденсационные котлы отопления Baxi («Бакси»)

Итальянские конденсационные. Линеек оборудования несколько: Power Plus, Mynute Green RSI и CSI,  Exclusive Green RSI и CSI, Exclusive Boiler Green. Особенности агрегатов Power Plus – патрубки удаления дыма и забора воздуха выполнены раздельно, биметаллический первичный теплообменник, обширный перечень функций автоматики. В линейке Mynute Green RSI и CSI теплообменник алюминиевый авторской конструкции, в линейке CSI присутствует пластинчатый теплообменник для нагрева воды для ГВС, модификация RSI позволяет подключить наружный бойлер. Как и в любом подобном оборудовании европейских производителей, имеется обширный перечень защитных программ и контроля системы, блокировка оборудования при несоответствии параметров.

Конденсационные котлы отопления Beretta («Беретта»)

Конденсационные котлы от немецкой фирмы «Будерус» Logamax имеют неплохую репутацию, но есть у них одна особенность: даже настенные варианты не выпускают малой мощности. Самый маломощный котел имеется в линейке Logamax PLUS GB112  – 29-60 кВт. Все остальные котлы рассчитаны на еще большие объемы. Они могут использоваться для обогрева нескольких коттеджей, расположенных неподалеку (каскадного типа). Есть некоторые ограничения по монтажу: желательна установка в подвале или на чердаке.

Конденсационные котлы «Будерус» Logamax

Теплообменник в Logamax  используется из ребристых труб, изготовленных из кремний-алюминиевого сплава, благодаря чему годовой коэффициент использования топлива – 109%. Установлена на котле керамическая плоская горелка, которая воспламеняется при помощи электрода накаливания, что приводит к понижению шумов при воспламенении газо-воздушной смеси. Количество подаваемой смеси зависит от наружных температур и определяется автоматикой при помощи датчиков.

Напольные конденсационные котлы Buderus имеют очень большие мощности – от 120 кВт, работать могут в каскаде. Подходят для отопления больших коттеджей и многоэтажных домов, производственных помещений.

Суть процесса

Идея заключается в следующих постулатах:

• газ – неоднородный источник тепла, в своём составе он имеет и водяной пар;
• оказывается, при сжигании газа мы выбрасываем наружу не только продукты сгорания, но и этот самый пар;
• и возникает идея – а почему бы этот пар не конденсировать и получающуюся горячую воду тоже не использовать для нагрева теплоносителя в системе отопления.

Так и было сделано – на свет появились новейшие газовые отопительные котлы конденсационного типа. Котлы, так широко завоёвывающие популярность, что по статистике более 30% всех газовых котлов в Германии именно компенсационные.

Конденсационные газовые котлы отопления имеют очень много всевозможных модификаций, а, учитывая их популярность, модификации часто связаны и с дизайном корпусов таких котлов

Родившись в пору, когда на создаваемые в мире изделия стали предъявляться повышенные требования с точки зрения дизайна, конденсационные котлы разрабатываются с упором и на эту характеристику – все они страшно привлекательно выглядят.

Ну, а то, что скрывается внутри, благодаря такой «двойной очистке» газа и позволяет достичь реального расчётного КПД от 105 до 110%. Другими словами, конденсационные котлы, по сути процесса работы, являются двухконтурными.

Преимущества конденсационных котлов

Среди преимуществ бытовых газовых котлов отопления следующие:

у них максимальный КПД из всех возможных устройств аналогичного назначения – а, значит, вы имеете возможность уменьшить потребление газа при тех же калориях выработанной энергии; по статистике, потребление газа у конденсационных котлов на 15-20% меньше, чем у обычных;

гораздо больший диапазон регулировки температуры теплоносителя – такая регулировка возможна на всех котлах, но работающие с газом и «попутным» паром, имеют максимальный диапазон от 30 до 85 градусов (кстати, такой максимум, как правило, нет необходимости подавать в систему, обычная температура теплоносителя в отопительных системах не превышает и 40 градусов);

меньший выход вредных веществ в атмосферу – газовая смесь сгорает в гораздо большем объёме;

инновационная технология подстегивает и конструкторов, и технологов – все конденсационные котлы изготавливаются по самых передовым технологиям, что обеспечивает им гораздо больший срок службы при тех же нагрузках.

Не составляет труда подобрать конденсационный котёл, который прекрасно впишется в любой дизайн помещения

Из недостатков

Но надо отдавать себе отчёт, что такие котлы имеют и некоторые недостатки, больше житейского плана:

самое главное – они стоят минимум в два раза дороже обычных газовых котлов; и это на сегодняшний день – главный тормоз их массового использования;

во-вторых, такие агрегаты очень привередливы к материалу, из которого сделан дымоход – необходимо использовать только высококачественный пластик и керамику;

в-третьих, требует специального расчёта системы отопления под более низкие внутренние температуры (не выше 70 градусов) – это требование уже выдвигает необходимость конденсирования пара внутри;

в-четвёртых, требуется специальный водовод для вывода наружу, как правило, в канализацию, скопившейся внутри воды (обычно, не более 30 литров в день при постоянной работе котла); тут необходимо отметить, что в той же Германии существуют ограничения на вывод подобной воды в общую канализационную систему;

в-пятых, требует наличия опытного персонала для их установки и сопровождения.

Когда инновация содержания вдруг поддерживается и инновацией формы, то получается вот такая оригинальная конструкция, тоже вполне работоспособная, а главное, всё с тем же КПД под 110%

Несмотря на то, что эти котлы изначально разрабатывать как двухконтурные, существуют и одноконтурные модели. Но самое главное, разработано несколько модификаций конденсационных котлов в зависимости от места их установки.

Конденсационные агрегаты прекрасно вписываются в любую систему отопления, они «дружат» и со всем существующим контролирующим оборудованием и с бойлерами

Существует модификации:

• напольные – самые мощные и распространённые; мощность подобных котлов может составлять 100-120 кВатт;
• настенные газовые котлы отопления – очень изящно выглядящие аппараты с мощностью в 30-40 кВатт, чего часто с лихвой и хватает.

Чаще применяется более мощные напольные конденсационные котлы, обеспечивающие большие возможности контроля своей работы
