Электродные электрические котлы: принцип работы, достоинства и недостатки

Преимущества и недостатки электродных котлов отопления

Мы будем сравнивать электродные модели лишь с другими электрическими водонагревателями

Во внимание не будут браться газовые котлы, которые, конечно, намного дешевле обходятся в эксплуатации, но требуют получения разрешительных документов на их использование, наличие проекта, газа и другие особые условия

Итак, ионные котлы могут выгодно выделяются среди своих аналогов следующим:

Электродные котлы являются самыми малогабаритными отопительными элементами. Что совершенно не сказывается на их работоспособности.

• они компактные, имеют простую конструкцию, поэтому хорошо подходят для применения на дачах или частных домах;
• устройствам нестрашны перепады напряжения, так как последнее влияет лишь на мощность котла, но никак на его работу;
• ионные водонагреватели быстро нагреваются и остывают, поэтому с ними удобно применять любые автоматизированные системы контроля температуры в помещении;
• они безопасны, так как даже при отсутствии воды устройство не испортится, не вызовет пожар или замыкание, оно просто не будет работать (не будет замкнутой цепи);
• они обладают отличным КПД, достигающим 98%.

Недостатки электродных водонагревателей:

• знания в электротехнике нужны не только для того, чтобы соорудить котел, но и рассчитать параметры жидкости, ее электропроводности и количества примесей;
• для работы устройства не подойдет обычная вода, например, из любой системы отопления, так как в такой жидкости много свободных ионов;
• нельзя допускать попадание воздуха внутрь котла, так как это ускорит процесс коррозии металла, тем самым уменьшит срок службы водонагревателя;
• нужно следить за температурой воды в котле, так как если она превысит отметку в 75 градусов, то это существенно увеличит затраты электроэнергии;
• при установке прибора нужно его заземлять, в особенности это касается самодельных устройств;
• мощность водонагревателя напрямую зависит от теплоносителя; качественная и правильно сделанная жидкость способна увеличить мощность прибора и наоборот;
• они работают только от переменного тока.

Вы сможете использовать свой электродный котел в качестве проточного водонагревателя, просто подключив его к водопроводной системе.

Кроме этого стоит упомянуть несколько особенностей ионного нагревателя воды:

• его можно использовать в качестве обычного проточного водонагревателя, а не только как котел;
• легкость сборки и монтажа, простота ремонта положительно сказываются на его популярности;
• очень дешевый, даже если покупать заводской вариант, а не делать его самостоятельно;
• бесшумный, никак не воздействует на окружающую среду или человека, не выделяет токсинов или вредных веществ, поэтому его можно установить в любом месте.

Насколько бы ни был хорош ионный котел, все равно он не является достойной заменой газовым аналогам. Если есть возможность установить газовое оборудование, конечно, выбирайте последнее.

Чертежи на электродный котел своими руками и советы по установке

Чтобы сделать котлы 220 В, требуется первоначально создать чертежи, а потом тщательно следовать советам мастеров, чтобы сохранился правильный принцип работы и нагреватель не давал сбоев в работе. Электрокотлы должны устанавливаться вертикально, чего требуют конструктивные особенности. Чтобы нагрев был максимально правильным и безопасным, потребуется установить оборудование отдельно от остальной системы.

Работающий электролизный обогреватель должен быть обязательно заземленным, для чего нужно использовать медные провода, диаметр которых составляет 0,4 мм, а сопротивление 4 Ом. Его подключение осуществляется на клеммы, установленные снизу котла. Система отопления должна быть прочищена перед подключением котла.

Схемы подключения можно сделать своими руками, но при этом они должны четко соответствовать требованиям котла, что прописывается в паспортах или, же это можно посмотреть в сети интернета.

Модели электрокотлов

Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.

Тэновый электрический котел

Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.

Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.

Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.

Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления. Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость

Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.

Электродный электрический котел

Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).

Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.

Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.

Электрический котел индукционный

Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.

Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.

Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:

• одноконтурные (предназначены только для отопления всего дома);
• двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).

Также нужно выделить:

• настенные котлы;
• напольные котлы (производятся модели большой мощности).

Описание работы

Задача всех систем отопления — нагреть теплоноситель с минимальными затратами и поддерживать его температуру на протяжении долгого времени. Электродный котёл, его ещё называют ионным, хорошо с этим справляется. Но он не получил должного распространения в быту.

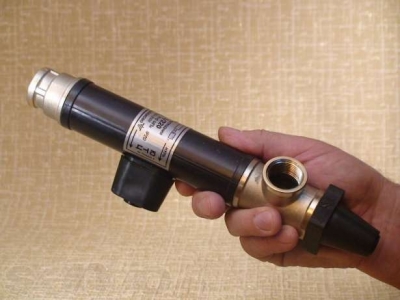

Схема электродного котла напоминает устройство электролиза. Корпус из стали — это один электрод. А внутри него находится второй — металлический стержень. На нём возникает положительный заряд при подаче электротока, а на корпусе — отрицательный. Ионы начинают движение к корпусу. Но для этого нужен хороший проводник в качестве теплоносителя. Солёная вода идеально справляется с этой ролью. Она не успевает провести весь ток и нагревается. Нагрев зависит от концентрации солей в жидкости и силы тока.

Как изготовить электродиодный котел своими руками, посмотрите в данном видео:

Достоинства ионного котла:

• высокая эффективность — КПД 98%;
• компактность — в длину устройство не превышает 50 см, а монтаж проводят в магистраль отопления;
• надёжность — при отсутствии теплоносителя в системе не произойдёт перегрева;
• низкое напряжение в электросети лишь замедлит нагрев.

Небольшой размер позволяет смонтировать устройство в ограниченное пространство. Надёжность достигается благодаря невозможности нагрева жидкости при её отсутствии в системе. Электроцепь разомкнётся — это безопасно.

Отрицательные стороны:

• нужен теплоноситель высокого качества с определённым значением сопротивления;
• устройство обязательно следует заземлить;
• значительный расход электричества;
• обязательный монтаж приборов для контроля за работой системы;
• не все типы радиаторов совместимы с системой.

Прожорливость и требование к установке контролирующих устройств — главные минусы. Они формируют половину стоимости системы. А также сложно подобрать теплоноситель, который даст требуемый уровень сопротивления. В ином случае работа ионного котла не будет эффективной.

Обзор и цены на лучшие марки электродных котлов

В настоящее время наибольшей популярностью пользуются несколько производителей электродных нагревательных устройств.

Галан

Изделия отечественного производственного предприятия «Галан» пользуются спросом не только в РФ, но и на всей территории СНГ. Надежные и экономичные агрегаты «Гейзер», «Вулкан» и «Очаг» отличаются компактными габаритными размерами длительным сроком службы и привлекательным дизайном корпуса. Для отопления частного дома чаще всего используется модификация «Очаг – 6», имеющая следующие технические характеристики:

• Ток пусковой – 15 А;
• Номинальная мощность установки – 6 кВт;
• Масса без теплоносителя – 1,7 кг;
• Высота корпуса – 320 мм.

К достоинствам электродного котла относятся доступная стоимость, простота монтажа и технического обслуживания. Для эффективной долгосрочной работы желательно установить стабилизатор напряжения и использовать в качестве теплоносителя специальные жидкости.

Цена агрегата 4500 руб.

ЭОУ

Украинская компания предлагает электродные котлы, корпус которых изготавливается из бесшовной стальной трубы с толщиной стенки 4–5 мм. Модельный ряд состоит из нагревателей мощностью от 2 до 12 кВт, работающих от бытовой электросети и трехфазных моделей мощностью до 125 кВт. Самым большим спросом пользуются приборы, вырабатывающие от 3 до 6 кВт. Технические характеристики:

• Номинальная мощность 3–6 кВт;
• Максимальная отапливаемая площадь – 120 м2;
• Длина корпусного цилиндра – 185 мм;
• Масса – 7 кг.

В комплект поставки входят система управления и циркуляционный насос. Цена электродного котла – 7500 руб.

Берил

Изделия этого российского бренда автоматически учитывают состояние электролита в отопительном контуре и корректируют режим работы установки. Как и многие другие производители, компания выпускает приборы для однофазной электросети с номинальной мощностью от 2 до 10 кВт и для трехфазной сети, рассчитанные на 35 кВт. Отзывы покупателей электродных приборов свидетельствуют, что наиболее востребованной моделью является «Beril – 9», имеющая следующие технические характеристики:

• Мощность установки – 9 кВт;
• Подключение – трехфазное;
• Максимальная отапливаемая площадь – 250 м2.

Изделие легко монтируется в отопительный контур, а система управления обеспечивает возможность регулировки мощности в диапазоне от 2 до 9 кВт. Средняя цена агрегата – 8500 руб.

Protherm Скат 24 KR 13

Электродный котел зарекомендовал себя как безопасное, надежное и эффективное устройство. Мощность установки – 24 кВт, базовая комплектация предусматривает наличие расширительного бака объемом 7 л и циркуляционного насоса. К очевидным достоинствам котла относятся:

• Широкий температурный диапазон (возможна настройка от 30 до 85 С);
• Изделие оборудовано системами безопасности от перегрева и плавного пуска;
• Предусмотрена четырехступенчатая регулировка мощности.

Минимальная цена агрегата составляет 43 тыс. руб.

Ниже приводятся отзывы владельцев электродных систем, на практике оценивших преимущества и недостатки таких систем.

Принцип работы

В основе работы электродного котла лежат чисто физические законы. Теплоноситель в нем нагревается не за счет какого-то нагревательного элемента, а благодаря распаду молекул воды на разнозаряженные ионы.

В емкость, где расположен теплоноситель, устанавливаются два электрода, включается подача электрического тока. Молекулы воды под действием тока частотой 50 Гц (это количество колебаний в секунду) делятся на положительные и отрицательные ионы. Именно во время процесса разделения и получается тепловая энергия. Каждый ион со своим зарядом движется к определенному электроду.

Удивительно то, что нагрев получается моментальным за счет высокого сопротивления воды. Плюс ко всему в такой системе отсутствует процесс электролиза, который способствует образованию накипи на металлических стенках отопительного котла. А значит, электродный котел – это практически вечно работающий агрегат.

Электрокотлы с ТЭНами

Тепловой электрический нагреватель (ТЭН) представляет собой металлическую трубку, заполненную кварцевым песком или другим керамическим изоляционным материалом. Внутри проходит спираль из вольфрама либо нихрома, концы которой приварены к металлическим контактам для подключения проводов. Классический ТЭН выполнен в форме латинской U, провода присоединяются к двум контактам на концах устройства. Более современные изделия производятся в виде стержня с одним контактом, материал трубки – нержавеющая сталь. Вторым контактом служит корпус самого ТЭНа.

ТЭН для электрического котла

Рабочая часть котла представляет собой бак для теплоносителя, в который погружены несколько ТЭНов, их количество зависит от расчетной мощности установки. Бак может располагаться в горизонтальном или вертикальном положении, принцип работы электрического котла отопления от этого не меняется. Главное, чтобы ТЭНы были полностью покрыты водой, иначе они быстро перегреются и выйдут из строя. Как правило, современные котлы укомплектованы блоком управления, следящим за температурой и давлением воды в баке с помощью датчиков. Дополнительно установка может быть оснащена собственным циркуляционным насосом. Все это оборудование находится в металлическом ящике, имеющем привлекательный эстетический вид.

Устройство электрического котла отопления

При запуске и прогреве системы контроллер включает все ТЭНы одновременно, потребление энергии в это время самое высокое. При достижении температуры, выставленной термостатом или на дисплее, нагрев прекращается и дальше температура воды может поддерживаться включением одного или двух ТЭНов. Чтобы продлить их ресурс, в системе отопления лучше использовать обессоленную или дистиллированную воду. Тогда на рабочей поверхности трубок будет меньше отложений.

Бытовой электрический отопительный котел для дома с ТЭНами имеет такие недостатки:

1. Длительный нагрев воды обусловлен тем, что тепло от спирали поступает не напрямую к воде, а через материал изоляции и стенки трубок.
2. Слой солевых отложений на трубках еще больше замедляет процесс нагрева. Отложения рекомендуется удалять не реже 1 раза в год, если конструкция котла позволяет это сделать.
3. Раскаленная вольфрамовая проволока достаточно быстро уменьшается в диаметре и перегорает. Долговечность работы таких котлов невелика (до 10 лет).
4. Самые дешевые модели агрегатов представляют собой бак, покрытый теплоизоляцией и имеющий минимум автоматики. Его придется доукомплектовать самостоятельно.
5. Среди всех электрических котлов данный вид имеет наибольшие габариты.

Достоинства отопительного агрегата заключаются в доступной стоимости и высокой ремонтопригодности. По этой причине его часто используют как электрический котел для отопления дачи. Если в конструкции применены нагреватели стержневого типа, то они прослужат дольше обычных, а заменить сгоревший ТЭН не представляет большой сложности.

Изготовление электродного котла своими руками

Для сборки ионного котла своими руками необходимы: труба, электрод, металл каленный.

Если вы ознакомились с принципом работы ионных котлов, а также особенностями их эксплуатации, и по-прежнему желаете изготовить его своими руками, то вам понадобятся:

• сварочный аппарат и навыки работы с ним;
• стальная труба необходимых размеров;
• электрод или группа электродов;
• клеммы нулевого провода и заземления;
• изоляторы для клемм и электродов;
• муфта и металлический тройник
• желание и упорство в достижении конечной цели.

Перед началом сборки котла своими руками стоит обратить внимание на несколько важных моментов. Во-первых, котел должен быть обязательно заземлен. Во-вторых, нулевой провод из розетки подается исключительно на внешнюю трубу

И в-третьих, фаза должна подаваться исключительно на электрод

Во-вторых, нулевой провод из розетки подается исключительно на внешнюю трубу. И в-третьих, фаза должна подаваться исключительно на электрод.

Технология сборки котла своими руками довольно проста. Внутрь стальной трубы длиной около 250 мм и диаметром в пределах 50-100 мм вставляется с одной стороны посредством тройника электрод или блок электродов. Через тройник будет осуществляться вход или выход теплоносителя. Другая сторона трубы оснащается муфтой для подключения трубы отопления.

Между тройником и электродом размещается изолятор, который кроме того обеспечит герметичность котла. Изолятор выполняется из любого подходящего термостойкого пластика. Так как необходимо обеспечить герметичность и при этом возможность резьбового соединения с тройником и электродом, то изолятор лучше заказать в токарной мастерской, чтобы выдержать все конструктивные размеры.

На корпус котла приваривается болт, к которому крепится клемма нулевого провода и заземление. Возможна подстраховка еще одним болтом. Всю конструкцию можно скрыть под декоративным покрытием, которое также послужит дополнительной гарантией отсутствия ударов током. Ограничение доступа к котлу является первоочередной и наиважнейшей задачей для соблюдения техники безопасности.

Как вы могли убедиться, сборка электродного котла своими руками — достижимая цель практически для любого человека. Главное — знать принцип его работы и соблюдать технику безопасности. Тепла вашему дому!

Электрический отопительный котел какой фирмы лучше

1. Хороший недорогой электрический котел РусНИТ 209М

Фото: www.teplosila.ru

Рейтинг: 9,9 из 10.

Средняя цена: 16279 р.

Компактный, легкий электрический котел отечественного производства можно назвать лучшим среди недорогих. Общая мощность котла небольшая, 9 кВт, но этого достаточно для обогрева помещений общей площадью 70-90 м2 (жилой зоны дома или коттеджа среднего размера, дачного домика). При этом качество и набор функций ничуть не хуже, чем у дорогих импортных моделей: работа полностью автоматизирована, можно настроить все основные показатели (мощность в три ступени, температуру воздуха, температуру теплоносителя).

Из отзывов об электрическом котле РусНИТ 209М:

«У меня уже 2 года на даче электрический РусНИТ стоит. Еще не подводил ни разу. Дом прогревает до сих пор отлично. Хорошо в нем, что при включении систему сразу не грузит, распределяет нагрузку равномерно по каждой фазе. А это значит, что, включая другие приборы, можно не бояться, что они перегорят

Важно только, чтобы котел устанавливали специалисты, и сервисное обслуживание надо вовремя проводить.»

• низкая цена
• легкий монтаж
• плавная регулировка мощности
• точная настройка температуры (+/- 0,5 °С)
• нагрев воздуха в пределах 5-30 °С
• защита от перегрева
• датчик наличия теплоносителя
• корпус устойчив к брызгам.

Минусы модели:

не подойдет для большого дома.

2. Лучший электрический котел-миникотельная ЭВАН Warmos QX-18

Фото: warmos.ru

Рейтинг: 9,8 из 10.

Средняя цена: 31400 р.

Лучший среди мощных электрических котлов российского производства. Его смело можно назвать мини-котельной: в одном корпусе собраны нагревательные элементы (материал — нержавеющая сталь), мембранный расширительный бак, циркуляционный насос — все это позволяет сэкономить место при установке и уменьшить сроки. ЖК-дисплей находится в нижней части корпуса. Удобная панель управления скрыта за специальной дверцей. Регулирует работу микропроцессор, управление полностью автоматическое, но можно перевести прибор в ручной режим и настроить все параметры по своему вкусу и потребностям. Стабильно работает при перепадах напряжения, но все-таки лучше подключать котел через стабилизатор. Универсален. Подходит для обогрева жилых помещений (домов, квартир) и промышленных объектов (склады, магазины и т. д.)

Из отзывов об электрическом котле ЭВАН Warmos QX-18:

«Купил Вармос, поставил на даче параллельно старому твердотопливному. Монтаж элементарны. Работает уже 5 лет, проблем нет»

• работает тихо
• встроенный расширительный бак 12 л
• 3 ступени регулировки мощности
• микропроцессорное управление
• плавная регулировка мощности
• панель управления в нижней части корпуса
• термостат (регулировка температуры воздуха на 7 дней)
• доступен ручной режим регулировки
• встроенный насос
• защита от перегрева, от короткого замыкания
• датчик уровня теплоносителя
• датчик давления
• индикация аварийного состояния (световая, звуковая).

Минусы модели:

• громоздкий и тяжелый
• слабое место — конденсатор
• обязательно нужно устанавливать стабилизатор напряжения

При выборе отопительного оборудования сегодня легко запутаться, так как на рынке представлен очень широкий выбор моделей. Есть как простые котлы для квартиры, так и более сложное оборудование, предназначенное для установки в большом загородном доме либо на даче. Все они различны по мощности, дополнительным возможностям, технологиям подключения

Чтобы не ошибиться с выбором, необходимо обратить внимание на рейтинг, наглядно демонстрирующий, какое именно оборудование является оптимальным в определенных условиях

Чтобы правильно выбрать котел, нужно обратить внимание на рейтинг, который демонстрирует все преимущества или недостатки оборудования. Выбор газового котла будет осуществить намного проще, если точно знать, какие функции необходимы, какая расчетная мощность сможет удовлетворить все потребности в отоплении и подаче горячей воды. Рейтинг поможет разобраться во всех тонкостях подобных установок

Рейтинг поможет разобраться во всех тонкостях подобных установок

Выбор газового котла будет осуществить намного проще, если точно знать, какие функции необходимы, какая расчетная мощность сможет удовлетворить все потребности в отоплении и подаче горячей воды. Рейтинг поможет разобраться во всех тонкостях подобных установок.
