Твердотопливные котлы кчм: особенности, модельный ряд

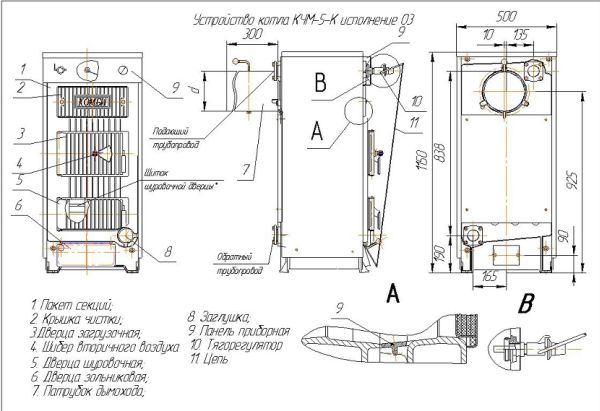

Устройство котлов КЧМ

Данное оборудование изготавливают из чугуна, который отличается долговечностью и надёжностью, а также этому материалу не страшна коррозия и не прогорает, как сталь, от высоких температур. Слабое место – это резкие изменения температуры, вследствие чего могут образоваться трещины. Конструктивно поверхность нагрева представляет собой пакет секций из чугуна. К последней секции прикрепляется дымоход и там же присоединение котла к системе отопления.

С фронтальной стороны предусмотрен люк ревизии для очистки дымовой трубы и ряд дверок (для загрузки топлива, для очистки зольника и шурования). Для избежания потерь тепла агрегат покрывается теплоизоляцией, как правило, это минеральная вата, которая способна переносить большие температуры и не несёт опасности здоровью человека.

Поверх размещается металлическая рубашка, покрытая краской. Регулировка тяги производится вручную при помощи шиберных заслонок. В корпусе котла предусмотрен ряд приборов для контроля работы. В зоне нагрева, к примеру, вмонтирован термометр для измерения температуры теплоносителя.

Устройство оборудования

Котел КЧМ-5, как уже отмечалось выше, изготавливается из чугунных секций. К задней секции, в ее верхней части, крепится дымоход. Там же размещен фланец для воды, идущей на отопление. На передней части находятся люк для чистки дымохода, а также несколько дверок (зольниковая, шуровочная, загрузочная). Через них закладывается топливо, очищается зольник.

В качестве теплоизолятора, который защищает корпус от потерь тепла, используется минеральная вата. Этот материал выдерживает высокие температуры и безопасен для человека. Далее идет обшивка из металла. Она окрашена краской. Тяга в котле регулируется вручную за счет рукояток шиберных заслонок.

На корпусе печи установлены специальные приборы, позволяющие осуществлять контроль за работой устройства. Так, в зоне подогрева воды установлен капиллярный термометр. С его помощью измеряется температура теплоносителя.

Технические характеристики

Наименование параметров	Числовые значения
Количество секций, шт	3	4	5	6	7	8	9
Высота, мм	1 150
Ширина, мм	500
Длина L, мм	715	835	955	1075	1195	1315	1435
Диаметр патрубка дымохода, d, мм	153			203
Обьем топки, л	35	55	75	95	115	135	155
Размер топки, мм — ширина/длина	320/210	320/330	320/450	320/570	320/690	320/810	320/930
Объем водяной полости котла, л	35	47	59	71	83	95	107
Нетто, кг, не более (для исп.-03)	235	295	355	416	478	540	600
Брутто, кг, не более (для исп.-03)	254	316	377	440	504	567	628
Дымовая труба* (рекомендуемые параметры)
Сечение, см 2	184	324
Высота, м	5	6	7	8	10	12	12
Разрежение за котлом, Па	от 15	от 25
Теплоноситель (вода, незамерзающая жидкость)
Подключение теплоносителя к системе, дюйм	2
Давление, МПа, не более	0,4
Температура, С, не более	95
Гидравлическое сопротивление при t=20°C, Па	61	99	141	183	230	275	320
Уровень звуковой мощьности работающего котла, дБа, не более	80

Конструкция дымоходов и дымовой трубы должна обеспечивать рекомендуемое разрежение за котлом. Размер патрубка дымохода рассчитан на максимальную мощность, сечение выбрано исходя из скорости дымовых газов. При обеспечении рекомендуемого разрежения за котлом, подтвержденного расчетом проектной организации, допускается подключение двух и более котлов к одной дымовой трубе, а так же к дымовым каналам меньшего сечения.

Котлы для отопления жилья

Для установки в жилых домах, чаще всего, выбирают следующие виды котлов КЧМ:

• Микро;
• КЧМ 5.

Обе эти модели спроектированы для использования в локальных системах отопления относительно небольших зданий. Впрочем, если брать самый мощный котел в линейке, то его можно применять для обеспечения тепла в здании площадью до 800 квадратных метров.

Генераторы тепла оборудованы регулятором поступления воздуха в топку, что позволяет изменять интенсивность работы котла в зависимости от требуемой температуры в помещениях.

• длина – 630 мм;
• высота – 805 мм;
• ширина – 400 мм (для четырехсекционной модели) и 480 (для пятисекционной);
• объем топочной камеры – 29 л (4 секции) и 41 л (5 секций).

Котел не требователен к составу теплоносителя, может быть использована как вода, так и незамерзающая жидкость (антифриз). Максимальная температура нагрева воды – до 95 градусов, давление в системе – не больше 0,4 МПа.

Мощность оборудования зависит от вида топлива. Так, при использовании четырехсекционной модели, мощность агрегата при сжигании антрацита составляет 14 кВт, а на дровах – 11,3. КПД котла – 78%, температура горения топлива – 250 градусов.

КЧМ 5

Большой популярностью у потребителей пользуется твердотопливный котел кчм 5, так как этот агрегат не уступает по надежности и качеству импортным аналогам, но стоит при этом почти в два раза дешевле.

Очень удобно, что котел может работать на самом разном топливе. Модели базового исполнения работают на твердом топливе, при установке специальных горелок можно использовать дизтопливо или газ.

Базовая модель котла является одноконтурной, то есть рассчитана она исключительно на отопление домов. Однако производитель предлагает технические решения, которые позволяют использовать генератор тепла для снабжения дома горячей водой.

Теплообменник котла состоит из чугунных секций, их может быть от трех до девяти. В зависимости от количества секций изменяются и технические характеристики прибора: размер, мощность, объем топки и пр.

Характеристики самой «младшей» модификации в линейке, имеющей три секции:

• габаритные размеры – 500 x 715 x 1150 мм;
• объем топочной камеры – 35 литров;
• мощность – 21 кВт (при использовании в качестве топлива антрацита);
• площадь отапливаемых помещений – до 210 квадратных метров;
• расход угля – 3,3 килограмма за час;
• КПД – 77-80% в зависимости от используемого топлива.

Достоинства модели:

• универсальность, возможность проведения модернизации;
• все «рабочие» детали котла выполнены из высококачественных элементов, что обеспечивает длительный срок службы;
• простое обслуживание создает минимум неудобств хозяевам;
• оптимальные условия горения поддерживаются при любых показателях тяги, поэтому в доме будет тепло вне зависимости от погодных условий на улице, даже при полном безветрии.

Модель КЧМ 5 – это агрегат длительного горения, то есть частая загрузка топлива не требуется. Это очень удобно, поскольку далеко не у всех хозяев дома есть возможность постоянно наблюдать за работой оборудования. Кроме того, модель оснащена регулируемым термостатом, что позволяет поддерживать температуру теплоносителя на заданном уровне.

Особенности установки и подключения

При монтаже КЧМ-5 своими руками необходимо соблюдать ряд обязательных требований. Соблюдение этих правил позволит значительно продлить срок службы твердотопливного котла, а также сделает его использование удобным и безопасным. Рассмотрим подробнее требования к установке:

1. Котел КЧМ-5 необходимо монтировать так, чтобы расстояние от задней стенки котла до стены котельной было не менее 250 мм. Расстояние между боковыми стенками и стенами котельной минимум 100 мм. Для обеспечения доступа к задней части необходимо обеспечить проход с одной из сторон шириной минимум 400 мм. Возле передней части котла необходимо обеспечить пространство минимум 1 м² для удобства манипуляций по закладке и очистке.
2. Установка производится на пол из негорючего материал или на специальный цоколь. Вокруг не должно быть горючих материалов на расстоянии минимум 400 мм. Также запрещается складировать топливо на расстоянии минимум 400 мм от котла. Хранить его лучше вообще в отдельном помещении.
3. В отопительной системе должна быть использована чистая, не жесткая вода без посторонних примесей. Вода высокой жесткости вызывает образование накипи и существенно сокращает срок службы твердотопливного котла отопления, а также всей отопительной системы в целом.

Порядок монтажа водогрейного котла КЧМ-5 следующий:

1. Первым делом производится монтаж устройства на подставку из негорючего материал или цоколь.
2. Устройство подключается к системе отопления и дымохода.
3. Отопительная система заполняется водой после чего происходит проверка ее герметичности. КЧМ-5 может использоваться как в системах с естественной так и с принудительной циркуляцией.

Соблюдение этих несложных правил позволит обезопасить вас и ваших близких, а также сделает использование котла приятным и удобным.

Особенности климата нашей страны заставляют с особым вниманием подходить к выбору котла для системы отопления. Тем более что сегодня выбор оборудования достаточно широк, на рынке представлено как импортное, так и отечественное оборудование. Популярностью у покупателей пользуется продукция Кировского завода – твердотопливные котлы КЧМ

Популярностью у покупателей пользуется продукция Кировского завода – твердотопливные котлы КЧМ.

Насколько актуальны котлы на твердом топливе? Безусловно, отопительное оборудование на газе или электричестве удобнее и экологичнее. Однако газ проведен не во все районы, а стоимость электроэнергии неуклонно растет, поэтому для некоторых домовладельцев именно твердотопливные агрегаты являются оптимальным выбором.

Тем более что современное оборудование длительного горения намного эффективнее обычных котлов на дровах или угле. И как свидетельствуют отзывы, пользоваться такими котлами намного удобнее.

Модели

Более подробно рассмотрим особенности и технические характеристики наиболее популярных моделей котлов КЧМ Микро и КЧМ-5.

Каждая из этих моделей предназначена для применения в локальных системах отопления помещений, небольших по размеру. В комплектацию приборов входит регулятор поступления воздушных масс в топочную камеру, благодаря чему вы можете регулировать интенсивность работы котла, исходя из того, какая температура будет приемлемой в том или ином помещении.

Все модификации выполнены в соответствии с требованиями разрешительных служб и отвечают санитарным нормам. Материалы, которые используются для изготовления приборов не несут никакой опасности для человеческого здоровья.

Теплоизоляция кожуха изготовлена из полимеров, которые хорошо переносят высокие температурные режимы, при этом не выделяют никаких вредных веществ. С такой теплоизоляцией приборы абсолютно безопасны, т.к. поверхность агрегата не нагревается до высоких температур. Также они очень эффективны в работе.

КЧМ-5

Широким пользовательским спросом пользуется агрегат, функционирующий на твердом топливе КЧМ-5. По качеству и надежности прибор нисколько не уступает европейским аналогам, при том, что цена его ниже вдвое. Котел может функционировать на разных видах топлива. Самые простые модели функционируют на твердом топливе, а если дополнительно к ним монтировать специальные горелки, то приборы смогут работать на газу и дизельном топливе.

Твердотопливный котел КЧМ-5 30 кВт 4-х секционный

Самая простая модель — одноконтурная, т.е. она может применяться только для снабжения теплом дома. Однако, производитель предоставляет возможность применять генератор тепла для обеспечения в доме горячей воды.

Теплообменник у КЧМ 5 сконструирован из чугунных секций, количество которых варьируется в промежутке от 3 до 9, все зависит от конкретной модели. Исходя из числа секций разнятся и технические характеристики прибора: мощность, размер, объем топочной камеры:

• габариты: 500*715*1150 мм;
• объем топки — 35 л;
• мощность — 21 кВт (если применяется антрацит);
• площадь обогрева доходит до 210 м²;
• расход угля составляет 3,3 км/час;
• производительность достаточно высокая, примерно 80 %.

Ключевые преимущества отопительного котла КЧМ-5:

1. Модель универсальная, в любой момент вы можете ее усовершенствовать за счёт установки дополнительной горелки.
2. Все рабочие элементы изготовлены из высококачественных материалов, за счет чего агрегат характеризуется длительным сроком службы.
3. В уходе и обслуживании устройства предельно просты.
4. Хорошие показатели горения обеспечиваются при любых параметрах тяги, именно поэтому комфортный температурный режим в доме будет всегда, незавивисимо от того, какая погода на улице.

Модель КЧМ-5 — это отопительный прибор длительного горения. Это означает, что вам не придется слишком часто загружать топливо. Такой принцип функционирования очень удобен, т.к. не все владельцы частных домов смогут постоянно отслеживать работу агрегата. В комплектацию кировского котла КЧМ-5 входит терморегулятор, благодаря которому вы можете поддерживать температурный режим теплоносителя на нужном уровне.

КЧМ Микро

Данный агрегат применяется для обогрева помещений, площадь которых составляет 140-170 м². Функционируют приборы на твердом топливе, но в случае необходимости вы можете перевести их работу на газ.

Свое название агрегат получил из-за своих компактных размеров. На рынке присутствуют котлы КЧМ Микро с 4 и 5 секциями.

Котел твердотопливный КЧМ МИКРО

Ключевые характеристики:

• длина — 630 мм;
• высота — 805 мм;
• ширина — 400 мм;
• объем топочной камеры равен 29 л (если речь идет о приборах с четырьмя секциями) и 41 л (с пятью секциями).

Котел абсолютно неприхотлив к качеству теплоносителя, может применяться как вода, так и антифриз. Вода нагревается до 95°C, давление в системе не превышает 0,4 МПа.

Мощность устройства находится в непосредственной зависимости от того, какое топливо применяется. Если вы приобрели модель с 4 секциями, то мощность котла при сжигании антрацита будет равняться 14 кВт, на дровах — 11 кВт. Производительность оборудования составляет 78-80 %, топливо сгорает при температуре 350° C.

Конструктивные особенности

КЧМ имеет строение в виде секций, которых, в зависимости от модели, может быть от 3 до 9. Соответственно количеству секций меняются технические характеристики прибора — его мощность, длина котла, объем и размер топки, объем водяного бака, расход топлива.

Так, в комплектации на 3 секции котел КЧМ 5 технические характеристики имеет следующие: габариты 1150х500х715 мм, диаметр отверстия для патрубка — 15,3 см, объем топочного бака — 35 л, Размер топочного бака 320х210 мм, объем водяного котла 35 л, теплопроизводительность — 21 кВт, отапливаемая территория — 210 м2, расход антрацита 3,3 кг/час.

Особенности котлов

Фото котла КЧМ

Котел КЧМ — это устройство производства Кировского завода, который специализируется на чугунном литье более 250 лет.

Ассортимент производителя включает:

• Твердотопливные котлы;
• Газовые отопительные системы;
• Жидкотопливные устройства;
• Камины;
• Печи;
• Различная продукция на основе чугуна.

Но поскольку нас интересуют именно котлы, попробуем разобраться в их ключевых особенностях.

1. Твердотопливные модели котлов от КЧМ относятся к категории универсальных, поскольку могут функционировать на различных видах топлива.
2. Агрегаты КЧМ, работающие на твердом топливе, способны «питаться» торфом, опилками, углем, традиционными дровами.
3. Путем внесения небольших изменений в конструкцию, твердотопливный котел может перейти на работу с сжиженным газом, дизельным топливом, специальными жидкотопливными печными составами.
4. КЧМ великолепно адаптировались под особенности российского климата и условия населенных пунктов. Не везде проведен магистральный газ, а во многих городах и деревнях возникают постоянные проблемы с электричеством. В этой ситуации твердотопливный универсальный котел фирмы КЧМ становится объективно лучшим решением проблемы.
5. КЧМ неприхотливы в плане качества сжигаемого топлива. Потому для его работы можно закупить дешевые варианты горючего.
6. Для обеспечения эффективного сжигания низкосортного топлива предусмотрено наличие вентилятора. Он позволяет принудительно подавать воздух, тем самым поддерживать температуру и сжигать горючее. Регулятор тяги активно в этом помогает.
7. Показатели коэффициента полезного действия достаточно солидные, хотя могут уступать более усовершенствованным импортным аналогам. При этом разница в стоимости существенная. Переплачивать чуть ли не в два раза за несколько процентов КПД не всегда разумно.
8. Кировский завод является настоящим виртуозом в работе с чугуном. Многолетний опыт и наличие высокоэффективного оборудования позволяет осуществлять сборку котлов с применением отменного чугуна. Сам по себе материал надежный и долговечный, а в сочетании с грамотным подходом к его литью на выходе получается завидное котельное оборудование.
9. Единственное, чего следует опасаться при эксплуатации чугунного агрегата — резких температурных перепадов. Из-за них чугун может потрескаться. Соблюдая элементарные правила эксплуатации, Устройство прослужит вам долгие годы.

Основные характеристики

Котлы КЧМ (расшифровывается аббревиатура как «котлы чугунные модернизированные») относятся к категории универсального отопительного секционного оборудования. Они используются для теплоснабжения зданий, строительный объем которых не превышает 2240 кубических метров. Они одинаково подходят для использования в системах с принудительной и естественной циркуляцией.

Котлы КЧМ-5 производятся как многофункциональное оборудование. Благодаря продуманным техническим решениям оборудование легко может перейти на другой вид топлива: газ (природный или сжиженный), жидкость (дизельное, на отработанном масле и так далее). Сменные элементы производятся и продаются компанией-изготовителем. Их замена достаточно легка. С этим процессом справиться можно самостоятельно.

Технические характеристики котлов КЧМ различных модификаций представлены в таблице ниже.

Знакомство с производителем и его продукцией

Основателем завода считается Екатерина вторая, которая дала разрешение на его постройку. Стоит сказать, что это одно из самых старых предприятий в Российской Федерации, его история ведется с восемнадцатого века. В нынешнее время это предприятие представитель многопрофильного холдинга, который производит до девяноста процентов рынка чугунных батарей. Чугунное литье – это визитная карточка холдинга Санто.

Твердотопливные котлы отопления КЧМ являются всего лишь малой частью на производстве Кировского завода. Но, несмотря на это, такие источники теплоты получили большую популярность не только в нашей стране, но и за её пределами.

Устройство генератора теплоты

Почему стоит покупать котлы КЧМ

Нужно сказать, что у владельцев коттеджей, дач и частных домов, генераторы теплоты на твердом виде топлива имеют большой спрос. Такое оборудование одинаково качественно работает на:

• Отходах переработки древесины;
• Торфяных брикетах;
• Топливных гранул;
• Угле;
• Дровах.

К большому сожалению не все граждане нашей страны имеют возможность подключения к магистральным газопроводам. Это может быть трудно в техническом плане и в экономическом. Применение же жидкотопливных котлов и электрических экономически не выгодно, потому что электричество и дизельное топливо все время дорожают.

Для автономной системы обогрева очень важен фактор независимости от подачи дополнительных источников энергии и надежности. Если вы хотите сделать ваше отопление качественным, то приобретайте отопительный котел КЧМ 5.

Вид внутри отопительного устройства

Отопительная техника КЧМ

Генераторы теплоты этого типа изготовляются из чугунных компонентов – секций. Чугун выбран, потому что он имеет хорошую прочность и устойчив к прогоранию и коррозии. Также он имеет высокую теплоемкость, а, следовательно, у него теплоаккумулирующие функции значительно выше.

Само же название твердотопливный котел условно, потому что такие генераторы можно перевести как на солярку, так и на природный газ.

Как же выбрать твердотопливный котел? Специалисты советуют останавливать свой выбор на следующих генераторах, так как они наиболее выделяются из общего числа:

• КЧМ Микро;
• котел отопительный КЧМ 5.

Представители этой серии включают в себя лучшие чугунные модели для проектирования индивидуальных систем обогрева. В магазине вы можете приобрести любое оборудование с мощностью от четырнадцати до ста киловатт.

Если говорить о площадях обогрева, то самый производительный котел способен обеспечить теплом постройку с площадью до восьмисот квадратных метров. Источники теплоты этой серии обладают регулятором тяги, которая выполняет регулировку притока воздуха в топку. За счет этого генератор становится более экономичным, стабильным и имеет большое время горения топлива.

Своим конкурентам из «зарубежья», такое оборудование не уступает в:

• Дизайне;
• надежности;
• мощности.

Помимо этого они имеют возможность переходить на другие виды топлива. Для того чтобы перейти на природный газ, вы должны купить лишь горелку и автоматику САБК. К тому же на такое оборудование можно приобрести дизельные горелки. Чтобы перевести котел на другой вид топлива своими руками понадобиться не больше получаса.

Генератор, установленный в готовую систему отопления здания

Все инженерные замыслы, которые воплотились в этих котлах, связаны с особенностями конструкции и устройством газохода. КПД агрегатов порядка семидесяти семи процентов достигается благодаря наличию переднего шибера и отбойника. Такой показатель для твердотопливных котлов при отоплении частных домов — это приличный уровень, который помогает экономить.

Для постройки систем дымоудаления для генераторов применяются различные каналы. Для создания дымоходов «сэндвичей» хорошо подойдут двухконтурные. Инструкция к генератору содержит в себе требуемые диаметры и сечения дымоходов, их необходимо учитывать для создания надежной системы отопления.

Несколько слов об автоматизации

Для того чтобы процесс работы происходил в автоматическом режиме, агрегаты КЧМ укомплектовываются:

• терморегуляторами «HONEYWELL», он устанавливается в моделях с шифром 03;
• панелью управления и дутьевым вентилятором – комплектация 05.

Комплектация котла 05 энергозависимая, поэтому для работы необходим источник питания двести двадцать вольт.

Чугунный теплообменник рассматриваемого агрегата

Условия подключения

К установке и подключению котла выдвигаются определённые требования. Их соблюдение позволит продлить срок его службы, сделает эксплуатацию комфортной и безопасной. Располагать агрегат в помещении нужно так, чтобы расстояние от его задней части к стене достигало 25 см, от боковых стен — 10 сантиметров. Периодически во время ремонта нужно будет подбираться к задней поверхности, поэтому между одной стороной и стенкой оставляют 400 мм. Перед котлом нужно оставить пространство площадью 1 м², которое позволит без труда делать новые закладки топлива и чистить зольник.

Устанавливать котёл нужно на пол, отделанный жаропрочными материалами, или специальный пьедестал. Все горючие вещества и топливо располагают на расстоянии не ближе 40 см от конструкции. В систему отопления заливают чистую воду без каких-либо примесей, так как жёсткая жидкость оставляет накипь и сокращает срок службы котла и самой системы. КЧМ подходит для отопления с естественной и принудительной циркуляцией.

Монтаж котла нужно начинать с его установки на цоколь или подставку. Затем его подключают к отопительной системе и дымоходу. После этого можно залить воду и проверить все трубы на герметичность. При первом растапливании необходимо обязательно следить за работой котла.

Это интересно: дымоход своими руками.

Преимущества и недостатки

Итак, какими же достоинствами обладает котел КЧМ-5 по сравнению с его твердотопливными собратьями. Рассмотрим их по порядку:

• Благодаря использованию чугуна, испытанной годами конструкции и качеству изготовления, КЧМ-5 прослужит вам не менее 25 лет.
• Одним из основных преимуществ перед другими твердотопливными котлами следует отметить его универсальность. С помощью легко устанавливаемого дополнительного оборудования, он может быть переведен на другой вид топлива, такой как газ, дизель, топливные гранулы.
• Простота конструкции котла КЧМ-5 значительно упрощает его обслуживание. Устройство легко чистить и устранять мелкие неполадки, неизбежно возникающие при работе любого агрегата.
• Использование секционного теплообменника позволило создать внушительный модельный ряд различных мощностей от 20 до 80 кВт.
• Конструктивные особенности, а также наличие теплоизоляции позволило добиться КПД минимум в 78 процентов при работе на дровах и угле.

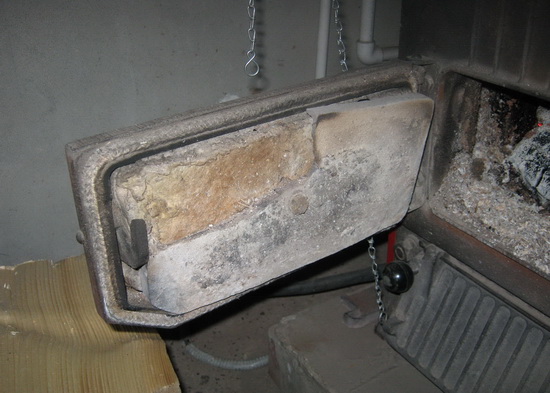

Фото 3: Загрузочная камера бытового котла КЧМ-5

К недостаткам моделей КЧМ следует отнести высокий расход топлива и малое время работы на одной загрузке, а также низкий КПД по сравнению с пиролизными твердотопливными котлами длительного горения. Низкая эффективность работы влечет за собой еще один существенный недостаток – котел требует частой чистки и организации грамотной системы дымохода.

О производителе

КЧМ — самая старая марка отечественного оборудования

Кировский завод по выпуску санитарно-технического и отопительного оборудования был основан в 1745 году братьями Золотаревыми и Фалеевыми. Купцы и промышленники заложили первые цеха молотового завода на реке в Калужской губернии.

Небольшое предприятие постепенно развилось до крупной компании, использующей в работе передовые технологии совместно с проверенными временем особенностями чугунного литья. Модернизация сборочных линий и использование труда высококлассных специалистов выводит качество агрегатов на высокий уровень. С 2006 года предприятие является участником ОАО «Санто-Холдинг».

Неисправности

В процессе эксплуатации могут наблюдаться характерные неисправности КЧМ.

Вид неисправности	Причины	Способ устранения
Образование течи на ниппельных соединениях	Котёл разгерметизирован, гайки болтов ослабли из-за нарушения правил эксплуатации	Усилить крепление гаек к болтам, если не удаётся, то обратиться к специалистам
Появление влажности на стенках секций	Секции разгерметизированы. Дефект производства или неправильная эксплуатация	В местах появления влажности протереть раствором нашатырного спирта
Течь по стенкам секций		Место течи расклепать керном и молотком. Если не удастся ликвидировать течь, то обратиться к специалистам

Помимо распространённых поломок следует знать перечень быстроизнашивающихся деталей: щиток шуровочной дверки, отражатели шуровочной и загрузочной дверок, термопара, терморегулятор, запальник.

С этим читают

Твердотопливный водогрейный котел КЧМ-5 производства Кировского завода

Устройство и технические характеристики

Особенность котла КЧМ-5 заключается в том, что его теплообменник не цельный как у большинства отопительных приборов, а состоит из чугунных секций. Количество секций увеличивается с ростом мощности.

Фото 1: Водогрейный твердотопливный бытовой котел КЧМ-5

Следующей особенностью приборов отопления КЧМ является их универсальность. При необходимости, котел на твердом топливе может быть легко переоборудован для работы на газу, дизельном топливе, мазуте, отработке. Если установить пеллетную горелку и бункер с подающим шнеком то КЧМ-5 легко превращается в автоматический пеллетный котел длительного горения. Стоит лишь слегка его модифицировать, установить горелку для соответствующего топлива, и вот он уже газовый или дизельный. Такая универсальность может очень пригодится если магистральный газ еще только проводится, а отопительный прибор нужен уже сейчас. Тогда все просто, устанавливаете котел на твердом топливе КЧМ-5, а потом с минимумом затрат переводите его на газ.

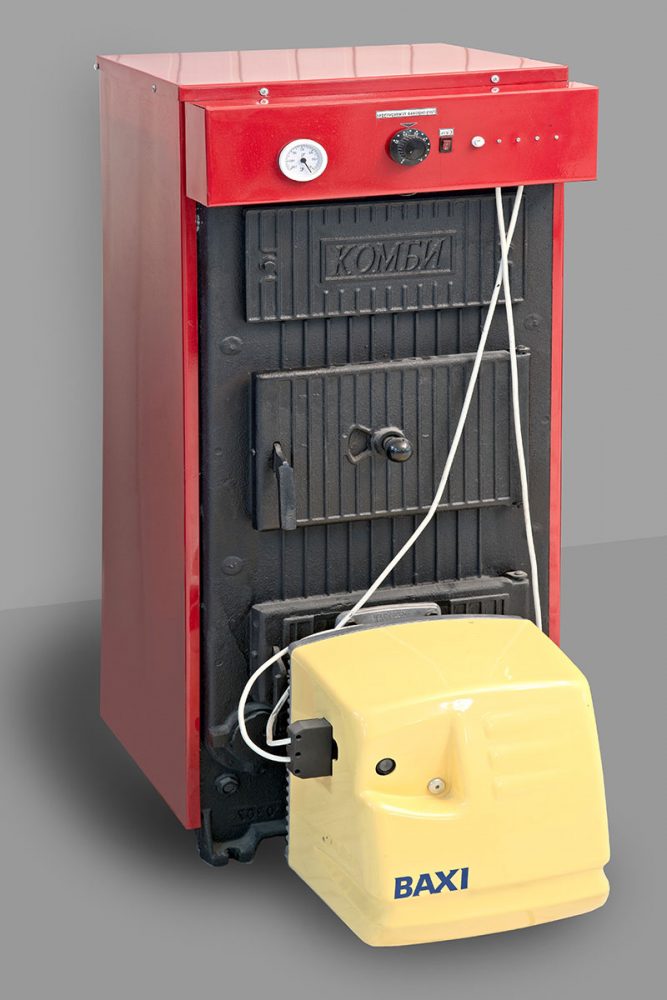

Фото 2: Отопительный котел КЧМ-5 с газовой горелкой Baxi

Давайте внимательно рассмотрим из каких частей состоит котел КЧМ-5:

• Мы уже упоминали, что теплообменник состоит из секций. В нижней части ближней секции находится патрубок для подключения обратной линии системы отопления, а в верхней части дальней секции находится патрубок для подключения прямой.
• На передней панели расположены три дверцы: зугрузовочная, шуровочная и дверца зольника. Загрузочная имеет отверстия для доступа вторичного воздуха. Путем регулировки величины открытия дверцы зольника, можно регулировать интенсивность горения. Данный процесс выполняется либо вручную с помощью регулировочного винта, либо с помощью регулятора тяги.
• На задней стенке котла расположен патрубок дымохода с дымовой заслонкой. Благодаря ей можно регулировать выход продуктов сгорания.
• Весь корпус КЧМ-5 изолирован специальным материалом для предотвращения тепловых потерь и повышения эффективности работы. Снаружи корпус покрыт стойкой к износу краской.
• Для предотвращения закипания и контроля температуры воды в системе отопления, предусмотрен термометр. Он замеряет температуру воды в средней секции и выводит показания на переднюю панель.

Рассмотрим основные технические характеристики с официального сайта производителя:

Количество секций3456789

Мощность, кВт	21	30	40	50	60	70	80
Площадь помещения, м²	210	300	400	500	600	700	800
КПД не менее, %	78
Расход угля, кг/ч	3,3	4,6	6,1	7,6	9,1	10,6	12,0
Цена, руб	42 900	50 600	57 200	73 700	86 900	96 800	107 250

Как видите КЧМ-5 выделяется из общей массы твердотопливных котлов. Давайте перейдем к разбору его достоинств и недостатков.
