Как самостоятельно провести расчёт арматуры для фундамента?

Виды и размеры

Существует две основные разновидности арматуры:

• Металлическая.
• Композитная.

Металлические стержни, используемые для сборки арматурного каркаса, имеют ребристую или гладкую поверхность.

Ребристые стержни идут на горизонтальную (рабочую) арматуру, так как они имеют повышенную силу сцепления с бетоном, необходимую для качественного выполнения своих функций.

Вертикальные прутки, как правило, гладкие, так как их задача сводится к поддержанию в нужном положении рабочих стержней до момента заливки. Диаметр стержней колеблется в пределах от 5,5 до 80 мм. Для частного домостроения используются рабочие стержни 10, 12 и 14 мм и гладкие 6-8 мм.

Композитная арматура состоит из разных элементов:

• Стекло.
• Углерод.
• Базальт.
• Арамид.
• Полимерные добавки.

Наиболее широко применяется стеклопластиковая арматура.

Она имеет наибольшую прочность, самая жесткая и устойчивая к растягивающим нагрузкам из всех остальных вариантов.

Как и все виды композитных стержней, стеклопластиковая арматура полностью устойчива к воздействию влаги.

Производители заявляют о неизменности эксплуатационных качеств в течение всего периода службы, но на практике справедливость такого утверждения пока не проверена. Проблема композитной арматуры в сложности технологии, из-за которой качество материала у разных производителей заметно отличается.

Кроме того, композитные стержни не способны сгибаться, что неудобно при сборке каркасов и снижает прочность угловых соединений каркаса.

ВАЖНО!
Среди строителей отношение к композитной арматуре сложное. Не отрицая положительных качеств, они не слишком доверяют малоизученным строительным материалам, не прошедшим полный цикл эксплуатации

Кроме того, металлическая арматура имеет вполне определенные технические характеристики, тогда как композитные виды обладают довольно большим разбросом свойств. Все эти факторы ограничивают применение композитных стержней.

Как посчитать арматуру для фундамента – пример вычислений

В качестве примера рассмотрим, сколько нужно арматуры для фундамента 10х10, сформированного в виде монолитной железобетонной ленты.

Для выполнения вычислений используем следующую информацию:

• ширина основы 60 см, позволяет уложить в каждом поясе по 3 горизонтальных стержня;
• выполняется 2 пояса усиления, соединенные вертикальными прутками с интервалом 1 м.
• для здания 10х10 м и глубиной основы 0,8 м используется арматура диаметром 10 мм.

Расход арматуры для ленточного фундамента

Алгоритм расчета:

1. Определяем периметр фундаментной основы здания, сложив длину стен – (10+10)х2=40 м.
2. Вычисляем количество горизонтальных элементов в одном поясе, умножив периметр на количество стержней в одном ярусе – 40х3=120 м.
3. Общая длина продольных прутков определяется умножением полученного значения на количество ярусов 120х2=240 м.
4. Рассчитываем количество вертикальных элементов, установленных по 10 пар на каждую сторону 10х2х4=80 шт.
5. Суммарная длина вертикальных стержней составит 80х0,8=64 м.
6. Определяем длину перемычек размером по 0,6 м каждая, установленных на двух поясах (по 20 на сторону) – 10х2х4х0,6=48 м.
7. Сложив длину арматурных стержней, получим общий метраж 240+64+48=352 м.

Related Posts via Categories

• Как рассчитать площадь поперечного сечения арматуры всех типов?
• Сколько весит 1 метр строительной стержневой арматуры различных видов
• Длина стержневой арматуры – все возможные варианты, регламентируемые ГОСТами
• Линейная арматура – качественный монтаж линий электропередач гарантирован!
• Немерная арматура – оптимальный вариант для малоэтажного строительства!
• Марки и классы строительной стержневой арматуры и проволоки для армирования
• Муфтовая арматура, что это такое и для чего используется
• Анкеровка арматуры в бетоне – сложная, но важная операция
• Горячекатаная арматура – ГОСТ и весь цикл жизни изделия
• Вес и особенности стальной рифленой арматуры А3 и других классов

Что нужно знать при определении размеров фундамента

Чтобы выбрать необходимый оптимальный размер фундамента, обеспечивающий надежность всего строения, нужно знать:

• состав грунта на участке;
• высоту залегания грунтовых вод;
• глубину промерзания почвы в данном регионе;
• вес самого здания,  т.е. нагрузки на фундамент от веса стен, перекрытий, и крыши.

Допускается свес стен над фундаментом на ширину 10-13 см, но не более. Это объясняется тем, что железобетон имеет высокую прочность, намного выше прочности стеновых материалов, поэтому может выдержать нагрузку от более широкой стены, а узкий фундамент, позволяет сократить расход бетона и арматуры.

Определяемся с подошвой фундамента

Расчет ширины фундамента определяется в зависимости от ширины его подошвы, которая рассчитывается исходя из нагрузок, давящих на фундамент. Фундамент, в свою очередь, оказывает давление на грунт.

В итоге получается, чтобы правильно рассчитать размер фундамента необходимо знать свойства грунта на месте строительства.

Если грунт на участке пучинистый, а дом предполагается строить из кирпича или бетонных блоков, то лучшим вариантом выбора фундамента будет – заглубленный. А поскольку фундаменты такого типа устраиваются ниже уровня промерзания почвы, то высота ленточного фундамента для дома будет в пределах  1–2,5 м до уровня земли.

Закладка фундамента на пучинистом грунте

Для небольших строений – бани, гаража или дачного домика, вполне подойдет мелкозаглубленный фундамент с высотой от основания до верха в пределах 60-80 см. При этом в земле будет находиться 40-50 см высоты фундамента, остальная часть будет выступать над уровнем почвы и являться цоколем строения. Несмотря на малую высоту, прочность фундамента будет гарантирована свойствами бетона и арматурного каркаса.

Перед тем, как рассчитать ширину ленточного фундамента, необходимо подсчитать нагрузки, которые можно легко определить, зная размеры всех конструкций стен, крыши и удельный вес используемых материалов. К этим нагрузкам добавляется вес людей и всего того, что будет находиться в доме – мебели, бытового оборудования и прочего.

Размеры подошвы ленточного  фундамента рассчитываются таким образом, чтобы  нагрузка на основание не была больше допустимых нагрузок на грунт в данном месте строительства.

Рассчитывая ленточный фундамент, мы узнаем высоту и ширину, после чего определяем:

• количество бетона, необходимого для заливки,
• количество арматуры,
• материала для опалубки.

Как видите, размеры фундамента позволяют узнать многое для устройства надежного основания.

Первым делом необходимо определить глубину заложения фундамента ленточного заглубленного. Для этого нужно знать глубину промерзания грунта в вашем регионе в зимний период. Все это можно найти в строительных справочниках.

Глубина промерзания грунта в разных регионах

Производя расчет, сначала задают предварительные размеры фундамента (ширину подошвы, высоту), ориентируясь на конструктивные особенности дома. Если несущая способность грунта больше, чем давление здания на грунт, то выбранные размеры оставляют без изменения, в противном случае, размеры подбирают, чтобы расчетное сопротивление грунта не было меньше, чем удельное давление веса здания.

А если, ко всему прочему, есть основание полагать, что на участке высокий уровень грунтовых вод, то расчет фундамента и оценку грунта лучше всего заказать у специалистов, чтобы не рисковать вложенными в строительство деньгами. Потому что  пучинистые грунты со временем могут изменять свои свойства под действием некоторых факторов, таких, например, как изменение уровня грунтовых вод.

Самостоятельно узнать высоту ленточного фундамента над землей можно, воспользовавшись онлайн-калькулятором, где программа сама рассчитает и площадь подошвы фундамента, и его высоту, и толщину песчаной подушки на основании данных о вашем грунте.

Как рассчитать арматуру на фундамент столбчатой конструкции

Основание столбчатого типа широко применяется для строительства различных зданий. Оно состоит из железобетонных опор квадратного и круглого сечения, установленных в углах строения, а также в точках пересечения капитальных стен и внутренних перегородок. Для повышения прочности опорных элементов применяются ребристые стержни сечением 1–1,2 см.

Рассчитать количество арматуры на фундамент столбчатого типа несложно, учитывая следующие данные:

• каркас опорного элемента квадратного профиля формируется из 4 стержней;
• решетка железобетонной опоры круглого сечения выполняется из трех прутьев;
• длина элементов усиления соответствует размерам опорной колонны;
• поперечная обвязка каркаса опорной колонны производится с шагом 0,4–0,5 м.

Алгоритм расчета расхода арматуры фундамента

Алгоритм расчета:

1. Определите длину вертикальных стержней в одной опоре.
2. Вычислите метраж элементов поперечной обвязки одного каркаса.
3. Рассчитайте общую длину, сложив полученные значения.

Как сделать правильный выбор

Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.

Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.

Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°. Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения

Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.

Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.

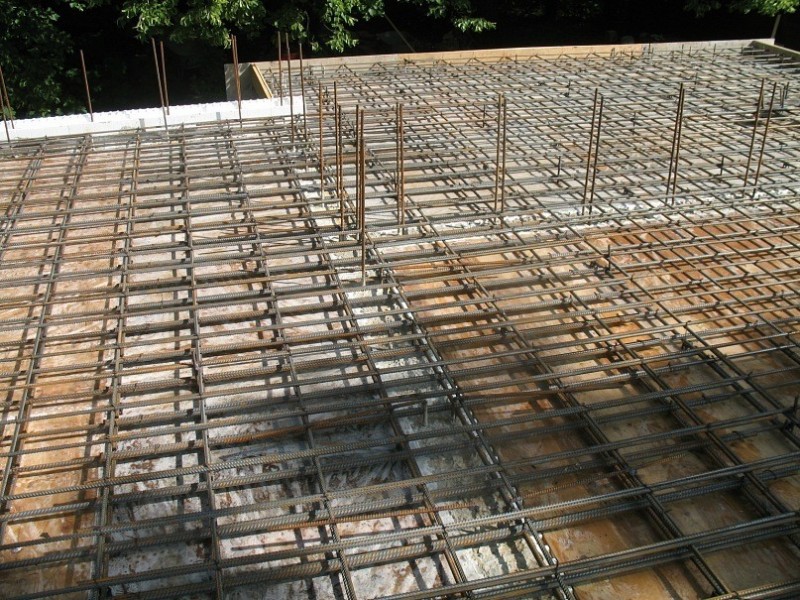

Расчет точных данных

Итак, для того чтобы произвести правильный расчет арматуры для плиты перекрытия, необходимо оттолкнуться от начальных данных, так как для каждого здания они уникальны и поэтому гораздо легче сравнивать и выводить точные данные размера, толщины, высоты, материала, класса материала и другие показатели относительно постройки.

Точный расчет арматуры для плиты перекрытия, исходная информация:

Компоненты армирования плиты перекрытия.

1.  Размеры постройки (первоначальный этап) плана 6х6 метров с учетом поперечных стен, показатели которой не должны равняться более 3 м.
2.  Вычисленная толщина плитки перекрытия равна 160 мм.
3.  Точная высота всего сечения перекрытия с учетом стальной арматуры равна – h0 = 14 cm2.
4.  Если брать арматуру, выполненную из углепластика, то данные равны – h0 = 14 cm2.
5.  Материал конструкции бетона марки В20 расчеты равны:
6.  Rb = 117 кг/см 2, Rbin = 14.3 кг/ см 2 Eb = 3.1*10 ‘5 kg/cm.
7.  Стальная арматура имеет класс – А-500С.
8.  Rs = 4500 kg/cm2, E2 = 5.5*10 ‘5 kg/cm.
9.  Арматура из стеклопластика имеет класс АКП-СП, то данные равны:
10.  Rs = 12 000 kg/cm2, E = 5.5*10 ‘5 kg/cm.

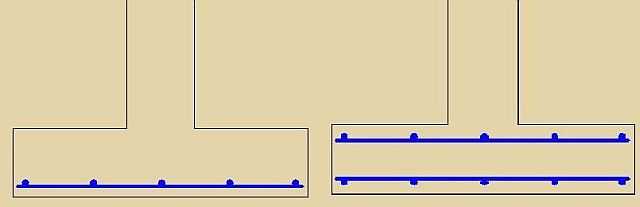

Дополнительное упрочнение, расчет пролета

Дополнительное упрочнение единичных усиленных мест (областей высокой перегрузкой и наличия отверстий) выполняется единичными железными прутьями протяженностью с 400 – 1500 мм, в зависимости от нагрузок и длины пролетов:

• нижняя часть сетки – посреди плиты;
• верхняя часть – располагается на опорах.

Опорная арматура предохраняет плиту от растрескивания в пристенных местах.

Расчет плиты арматуры для плиты перекрытия должен быть выполнен с абсолютной точностью, так как именно от этого процесса будет зависеть надежность всей конструкции в целом. Некоторый эксперты в сфере расчета арматуры для плиты перекрытия утверждают, что расчет должен быть составлен уникально практически для каждого случая, так как различны множество факторов, в том числе и размеры самой плиты.

Стоит учесть, что металлопрокат будет оказывать огромное влияние на несущую способность перекрытия. А преимуществом используемой сетки, является сокращение толщины всей конструкции в целом, но это после всех выполненных “черновых работ”.

В абсолютно любой постройки лучшим гарантом качества выполнения работы, будет правильный и точный расчет арматуры для плиты перекрытия. И при выполнении самого расчета, необходимо соблюсти все нормы технологического прогресса, многие из которых указаны выше.

Схема армирования ленточного фундамента

Для правильного расчета арматуры в железобетонной ленте, необходимо рассмотреть типичные схемы армирования ленточных фундаментов.

Для частных малоэтажных домов в основном используются две схемы армирования:

• четырьмя стержнями
• шестью стержнями

Какую схему армирования выбрать? Все очень просто:

Согласно СП 52-101-2003, максимальное расстояние между соседними прутами арматуры, расположенными в одном ряду должно быть не более 40 см (400мм). Расстояние между крайней продольной арматурой и боковой стенкой фундамента должно быть 5-7 см (50-70 мм).В таком случае, при ширине фундамента более 50см, целесообразно применять схему армирования шестью стержнями.

И так, в зависимости от ширины ленточного фундамента мы выбрали схему армирования, теперь необходимо подобрать диаметр арматуры.

Изучение характеристик грунта

Перед тем как приступить к расчету любого типа фундамента определяют характеристики основания под него. К основным и наиболее важным моментам относят:

• водонасыщенность;
• несущую способность.

При строительстве крупных объектов перед началом разработки проектной документации выполняют полноценные геологические изыскания, которые включают в себя:

• бурение скважин;
• лабораторные исследования;
• разработку отчета о характеристиках основания.

В отчете предоставляются все значения, полученные в ходе первых двух этапов. Полный комплекс геологических изысканий стоит дорого. При проектировании частного дома в нем чаще всего нет необходимости. Изучение почвы выполняются двумя методами:

• шурфы;
• скважины.

Отрывку шурфов выполняют вручную. Для этого лопатой выкапывают яму, глубиной на 50 см ниже предполагаемой отметки подошвы фундамента. Почву изучают по срезу, определяют примерно тип несущего слоя и наличие в нем воды. Если грунт слишком насыщен водой, рекомендуется остановиться на свайных опорах под здание.

Второй вариант изучения характеристик основания под дом выполняют ручным буром. Анализ проводят по кускам почвы на лопастях.

Определившись с основанием, для него выясняют оптимальное удельное давление на грунт. Величина потребуется в дальнейшем расчете, пример которого представлен далее. Значение принимают по таблице.

Тип исследуемого грунта	Оптимальное удельное давление на грунт, кг/см2
Песок пылеватый и мелкий	0,35
Песок средней крупности	0,25
Супесь*	0,50
Суглинок	0,35
Пластичная глина	0,25
Твердая глина*	0,50

*При данном типе грунта основания более экономичным может оказаться ленточный вариант, поэтому нужно рассчитать смету на два типа фундамента и выбрать тот, который будет стоить дешевле.

Расчет опалубки

Если параметры досок будут: толщина будет   2,5 см, длина-6 м и ширина 20 см, то расчет будет такой. По формуле вычисляется площадь боковых поверхностей: периметр умножается на высоту отливки, а потом еще на 2 (то, что внутренний периметр меньше наружного не учитывается): (27 х 0,2) х 2 = 10,8 м2. Площадь досок: 6 х 0,2 = 1,2 м2, 10,8/1,2 = 9.

Значит, в результате необходимо 9 деревянных досок, длина которых будет 6 м. К этому числу добавляется небольшое количество досок для соединений (по усмотрению строителя). В результате: понадобится 134 м арматурных материалов и 27 погонных метров деревянных брусков шириной 20 см. В примере не учитывалось количество крепежных элементов. Полученные данные округляются.

Расчет арматуры для плиты перекрытия также можно выполнить с помощью онлайн калькулятора.

Нагрузки на грунт

В конечном счете, давление от здания, передающееся на сваю, передается на грунт. Поэтому несущая способность сваи – это не только способность материала сваи выдержать те или иные нагрузки, а величина, связывающая как прочность самой сваи, так и прочность грунта.

Несущая нагрузка опоры в общепринятом смысле – это такое давление, которое выдерживает свая от элемента стоящего на ней здания без ее  продвижения вглубь грунта. Другими словами – это способность опоры уравновешивать давление от веса здания и силу сопротивления грунта.

Существует несколько методов определения несущей способности сваи:

• Расчетный (теоретический)
• Динамический
• Пробный

Теоретический метод основан на табличных данных СНиП 11-17-77. В них приведены примерные значения несущей способности той или иной сваи в зависимости от того или иного грунта.

Приведем алгоритм расчета несущей способности сваи. Геологические испытания грунта на участке позволяют определить сопротивляемость грунтов. Для этого нужно знать состав грунта на той глубине, на которую погружается свая.

Основные нагрузки на фундамент

Табличные данные, полученные опытным путем, дают возможность оценить сопротивляемость того или иного грунта, то есть его несущую способность.

Приведем некоторые табличные значения из данных по сопротивлению глиняных и песчаных грунтов, наиболее распространенных для возведения зданий (в кг/см2):

Глина – 4-6

Суглинки и супеси – 3-4

Пески средние – 15

Пески мелкие – 8

Пески пылеватые — 5

Насыпной грунт без уплотнения – 1

Насыпной грунт с уплотнением – 1.5

Особенности грунтов в расчете несущей способности свай

Сила F, с которой лопасть сваи давит на грунт, определяется по формуле:

F=S*Ro

S – площадь опоры, т.е. лопасти

Ro – прочностная характеристика грунта

Площадь опоры приблизительно берется равной площади лопасти, в проекции, без учета ее изгиба. Упрощенно для расчета площади берется радиус лопасти, а площадь круга высчитывается по известной формуле S=пR2.

Обычно для свай различных диаметров лопасти выполняются по одним стандартам, т.е ширина лопасти увеличивается с увеличением диаметра трубы. Общепринятые стандарты для лопастей:

1. Для трубы 89 мм – 250 мм
2. Трубы 108 мм – 300 мм
3. Трубы 133 мм – 350 мм

Следует отметить, что с углублением плотность грунта возрастает, что также вносить изменения в расчеты.

Для упрощения расчетов можно воспользоваться следующей таблицей для наиболее распространенных свай с диаметром 89 и 108 мм с лопастью 300 мм:

Тип грунта	Несущая способность сваи при глубине залегания
1,5 м	2,0 м	2,5 м	3,0 м
Полутвердая глина	4,7	5,4	6,0	6,7
Мягкая глина	3,7	4,4	5,0	5,8
Тугопластичне суглинки	3,9	4,6	5,3	6,0
Песок средний		9,7	10,4	11,1
Песок мелкий		6,3	7,0	7,7
Песок пылевидный		4,9	5,6	6,3

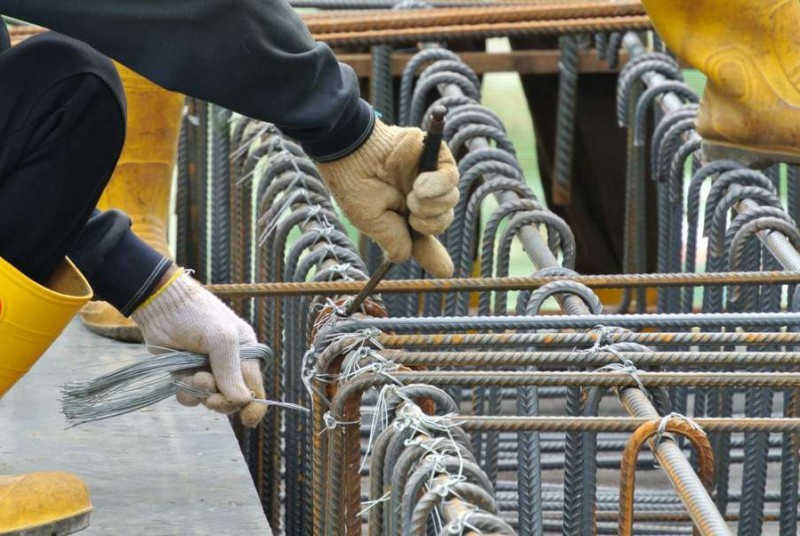

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

• Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.
• Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

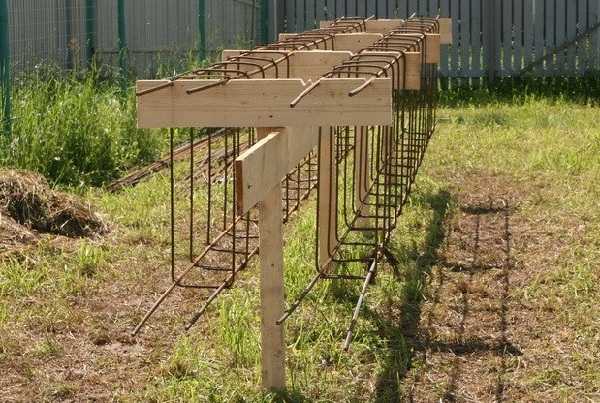

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

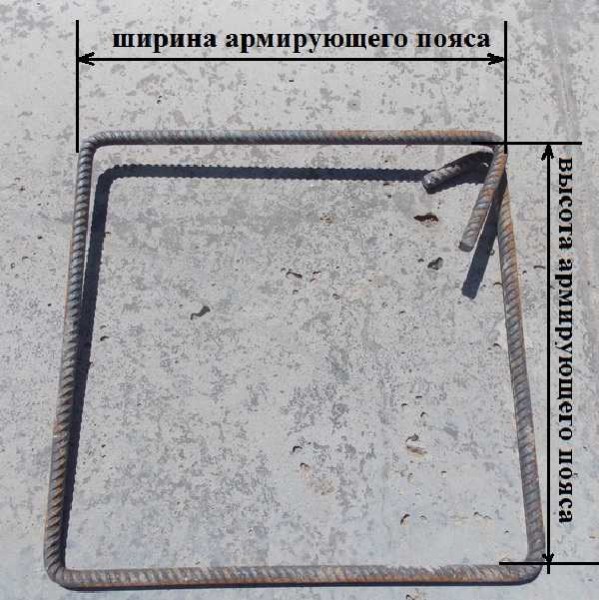

Удобнее и быстрее всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Классы и обозначения арматуры:

А300С, А400С, А500С, А600С, А600, А800К, А800, А1000.

Экспертам в области строительства известна важность начальных строительно-монтажных операций, когда требуется приобрести арматуру. В ряду изделий металлопроката этого типа рифленая арматура пользуется спросом

За счет конструктивных особенностей она обеспечивает хорошее сцепление с железобетонными конструкциями, делает их прочными и долговечности. Особенно эти качества важны при возведении фундаментов.

Арматура рифленого типа или по-другому изделия периодического профиля: это стальные прутья, имеющие ребра жесткости. Ребра могут иметь определенную высоту относительно основания прутка, быть серповидной или сегментной формы. Стержень при этом может быть круглой или квадратной конфигурации или любой другой формы.

Поскольку стальная арматура этого типа часто используется в производственных процессах, ее вес и количество необходимо постоянно подсчитывать. Это рутинный процесс, который проводят закупщики металлопроката для составления сметы на все виды работ. До последнего времени сотрудникам приходилось вооружаться калькулятором и по формулам или таблицам делать расчеты.

Сейчас ситуация кардинальным образом изменилась, так как информационные технологии позволили разработать калькулятор арматуры, который с высокой точностью определяет вес арматуры, а также диаметр арматуры.

Алгоритм работы калькулятора

Если выбран данный пункт меню, калькулятор рассчитает минимальное содержание рабочей продольной арматуры для конструкции фундамента согласно СП 52-101-2003. Минимальный процент армирования для железобетонных изделий лежит в диапазоне 0.1-0.25% от площади сечения бетона, равной произведению ширины ленты на рабочую высоту ленты.

СП 52-101-2003 Пункт 8.3.4 (аналог Пособие к СП 52-101-2003 Пункт 5.11, Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.8)

Пособие к СП 52-101-2003 Пункт 5.11

В нашем случае минимальный процент армирования составит 0.1% для растянутой зоны. В связи с тем, что в ленточном фундаменте растянутой зоной может быть как верх ленты, так и низ, процент армирования составит 0.1% для верхнего пояса и 0.1% для нижнего пояса ленты.

Пособие к СП 52-101-2003 Пункт 5.17

Руководство по конструированию бетонных и ж/б изделий из тяжелого бетона пункт 3.11

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.94

Чтобы самостоятельно возвести ленточный фундамент, вначале обязательно нужно провести точное планирование. Необходимость тщательных расчетов объясняется тем, что фундамент является одним из важнейших конструктивных элементом любого здания или дома. Допущенные в начале строительства ошибки могут спровоцировать негативные последствия в ходе эксплуатации дома.

Предлагаем ознакомиться Шейный остеохондроз можно ли в баню

По окончанию заливки бетона, его следует закрыть пленкой для предотвращения высушивания и оставить набирать прочность минимум на 2 недели.

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко и средне заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Порядок расчета фундамента

Для того, чтобы правильно рассчитать толщину всех элементов фундамента под строительство дома, необходимо действовать поэтапно. Первое с чем необходимо определиться – это песчаная подушка.

Функция песчаной подушки состоит в том, чтобы оберегать основание от воздействия на него излишней влаги и подземных вод. Кроме того, песок, прессуясь, создает крепкий почвенный слой. По общим строительным нормам под монолитную плиту фундамента всегда делается песчаная подушка. Чтобы произвести расчет ее высоты, нужно учитывать:

• Высота может колебаться в размерах от 15 до 60 сантиметров и будет зависеть от глубины промерзания почвы на земельном участке, где происходит строительство дома, типов и глубины расположенных почв, которые преобладают в регионе, наличие подземных вод;
• Песок необходимо хорошо утрамбовать, для чего его, после засыпки, необходимо несколько дней поливать водой. Это может компенсировать пару сантиметров при усадке;
• Некоторые специалисты рекомендуют поверх песка насыпать слой щебня мелкой фракции, толщина которого не должна превышать 5-10 сантиметров от общей высоты песчаной подушки.

Исходя из этого, можно прийти к такому выводу. В местах, где глубина промерзания грунта высокая (более 1 метра), имеются подземные воды, а почвы нестойкие и подвергаются постоянному пучению, то толщина песчаной подушки должна быть до 60 сантиметров. В местах с меньшей глубиной замерзания почвы, при отсутствии грунтовых вод и наличии плотных слоев почвы, можно сделать подушку от 20 до 30 сантиметров. Получив данные размеры, можно произвести расчет количества необходимого материала.

Следующий этап это расчет количества арматуры, которая понадобится для армирования бетона. Общие правила определения количества арматуры на квадратуру описаны в данной статье. Стоит отметить, что такая сетка должна быть выполнена в два слоя. Расстояние между ними составляет не более 50 миллиметров. То есть основание будет состоять из двух секций арматурной сетки.

Далее производим расчет плиты. Минимальная толщина плиты должна составлять не менее 150 миллиметров, но размер может быть увеличен если глубина промерзания почвы более 1 метра. По общим правилам бетон должен не только залить слои армирующей сетки, но и выступать за них по 50 миллиметров как вверху, так и внизу. Плюс в общие параметры фундамента добавится песчаная подушка.

Разберем, как производится расчет материалов для плиты 8 на 8 метров. Армирование будем производить с шагом 20 сантиметров, пруты диаметром 14 в два слоя, для вертикальных стержней 8 миллиметров, шаг такой же. Используемые бетон для плиты берем класса В20 (по прочности соответствует марке М250) на подготовку класса B7,5. Толщину плиты возьмем 25 см.

1. Бетон для плиты В20: 8,2 х 8,2 = 67,24 м²;
2. Рассчитаем кубатуру, то есть объем необходимого бетона: 67,24 м² х 0,25 м = 16,81 м³;
3. Расход количества материала для армирования с учетом обеспечения защитного слоя плиты: 8200 – 60 = 8140 миллиметров длина стержня. Из расчета шага в 20 см, рассчитаем их кол-во для 1 направления делим 8200 на 200 = 41 штука х 2 стороны = 82 штука х 2 слоя всей плиты = 164 стержня;
4. Высчитаем общую длину: 164 х 8,14 = 1334,96 метра. Масса 1 метра арматуры 14 диаметра равняется 1,2 килограмма. Таким образом масса всего рабочего армирования: 1334,96 метра x 1,2 = 1601,252 килограмма;
5. Перейдем к вертикальным стержням арматуры, ее длина будет равняться разнице 25 см и 6 см = 19 см. Возьмем шаг в 40 сантиметров, получаем 21 шт х 21 шт = 441 единица, массу получаем из выражения 441 х 0,19 х 0,395 = 33,1 кг;
6. Расход бетона класса B7,5 для подготовки считаем как: 8,2 х 8,2 х 0,05 (заданная толщина) = 3,3 метра³;
7. Геотекстиль и гидроизоляцию плиты считаем, как площадь плиты добавив немного запаса: 67,24 метра²;
8. Песчаную подушку считаем перемножением сторон плиты и высоты подушки с учетом того, что он выходит за ее границы на 0,1 метр с каждой стороны, то есть 8,4 х 8,4 х 0,5 = 32,5 куба песка.

Отметим, что для двухэтажных домов из газобетона (газосиликата), каркасных и гаражей (из кирпича) толщина плиты будет составлять 20-25 сантиметров. Для более тяжелых построек, а так же двухэтажных домов из кирпича, бетона, бруса, толщину необходимо брать 25-30 см. Для легких сооружений, например, гаражей и беседок, достаточно брать толщину плиты фундамента в 10-15 сантиметров.

Армирование фундамента толщиной в 10-15 см производится в один слой, толщиной 20-30 см — в два слоя (объемное).

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются при помощи коротких отрезков прутка.

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.
